Typ produktu	Sklokeramická varná doska so sálavými horákmi
Značka	Fagor
Model	2VFT320AX
Počet horákov	4 (z toho jeden dvojitý/trojitý horák a jeden veľký plochý horák)
Typ ovládania	Dotykové ovládanie s posuvnou lištou a tlačidlami +/-, vstavané hodiny
Elektrické napájanie	220-240 V ~ 50/60 Hz (pripravené na 230 V~)
Celkový výkon	6,8 kW (pre model 60 cm)
Hlavné funkcie	Rýchly ohrev, programovateľný časovač, uzamknutie ovládania, displej zvyškového tepla (H)
Dvojitý/trojitý horák	Aktivácia pomocou špeciálneho tlačidla na rozšírenie varnej zóny
Veľký plochý horák	Oválna/predĺžená zóna pre nádoby špeciálneho tvaru
Časovač	Nastavenie času varenia až na 99 minút, automatické vypnutie naprogramovaného horáka
Bezpečnosť	Automatické vypnutie v prípade pretečenia, zabudnutia alebo predmetu na tlačidlách; obmedzovač teploty na zónu; detská poistka uzamknutím
Indikácia zvyškového tepla	Zobrazenie H po použití, aj po výpadku prúdu (negarantované)
Údržba a čistenie	Týždenné čistenie špeciálnym prípravkom na sklokeramiku (odporúčaný VITROCLEN); škrabka na pripálené nečistoty
Odporúčané nádoby	Nerezová oceľ, keramika, smaltovaná liatina; vyhnite sa hliníku, pokiaľ nie je dno z nerezu
Rozmery (Š x H)	Približne 590 x 520 mm (štandard 60 cm)
Inštalácia	Zabudovanie do pracovnej dosky, upevnenie pomocou spôn; vyžaduje všepólové odpojenie
Elektrické pripojenie	Musí vykonať autorizovaný inštalatér; dodávaný 5-vodičový kábel
Zhoda	Európske smernice 73/23/EHS a 89/336/EHS

Často kladené otázky - 2VFT320AX FAGOR

Ako zapnúť varnú dosku?

Stlačte tlačidlo ① na 3 sekundy. Rozsvietia sa kontrolky varných zón. Ak je aktivovaná detská poistka, najprv ju deaktivujte stlačením tlačidla uzamknutia (2.13) na 3 sekundy.

Ako nastaviť výkon horáka?

Vyberte horák stlačením jeho tlačidla, potom posuňte prst po posuvnej lište alebo použite tlačidlá + a - na nastavenie výkonu od 1 do 9.

Ako používať dvojitý alebo trojitý horák?

Po nastavení výkonu stlačte tlačidlo dvojitého/trojitého horáka. Jedno stlačenie aktivuje dvojitý, druhé stlačenie aktivuje trojitý. Na deaktiváciu znova stlačte to isté tlačidlo.

Ako nastaviť časovač varenia?

Aktivujte horák a nastavte výkon. Potom stlačte tlačidlo L (modely abc) alebo tlačidlo + na hodinách (iné modely). Pomocou + a - nastavte čas (max 99 min). Po 5 sekundách je čas potvrdený. Na zrušenie stlačte súčasne + a - (modely abc) alebo nastavte čas na 00.

Čo robiť, ak sa varná doska nezapne?

Skontrolujte, či je elektrické napájanie pripojené a či nevypol istič. Uistite sa, že nie je aktivovaná detská poistka (stlačte tlačidlo uzamknutia na 3 sekundy). Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako čistiť sklokeramiku?

Vyčistite vychladnutý povrch vlhkou handričkou a mydlovou vodou. Raz týždenne použite špeciálny prípravok na sklokeramiku (napr. VITROCLEN). Na pripálené nečistoty použite špeciálnu škrabku, dávajte pozor, aby ste nepoškriabali dosku.

Čo znamená symbol H na displeji?

Symbol H znamená, že varná zóna je ešte horúca (zvyškové teplo). Nedotýkajte sa tejto zóny, aby ste sa nepopálili. Pozor: po výpadku prúdu sa indikácia H nemusí zobraziť.

Ako aktivovať detskú poistku?

Stlačte tlačidlo uzamknutia (zvyčajne ikona zámku) na 3 sekundy. Ovládanie je potom uzamknuté. Na deaktiváciu zopakujte rovnaký postup.

Aké nádoby používať na tejto varnej doske?

Používajte nádoby s plochým a suchým dnom, najlepšie z nehrdzavejúcej ocele, keramiky alebo smaltovanej liatiny. Vyhnite sa hliníku (pokiaľ nie je dno z nerezu) a medeným nádobám. Priemer musí byť aspoň taký veľký ako horák.

Čo robiť v prípade praskliny na sklokeramike?

Okamžite odpojte spotrebič, aby ste predišli úrazu elektrickým prúdom. Varnú dosku ďalej nepoužívajte a kontaktujte zákaznícky servis pre výmenu dosky.

NÁVOD NA OBSLUHU 2VFT320AX FAGOR

Likvidácia elektrických a elektronických prístrojov.

Pri likvidácii nevyhadzujte prístroje spoločne s bežným komunálnym odpadom.

Odovzdajte varnú dosku do špeciálneho zberného strediska.

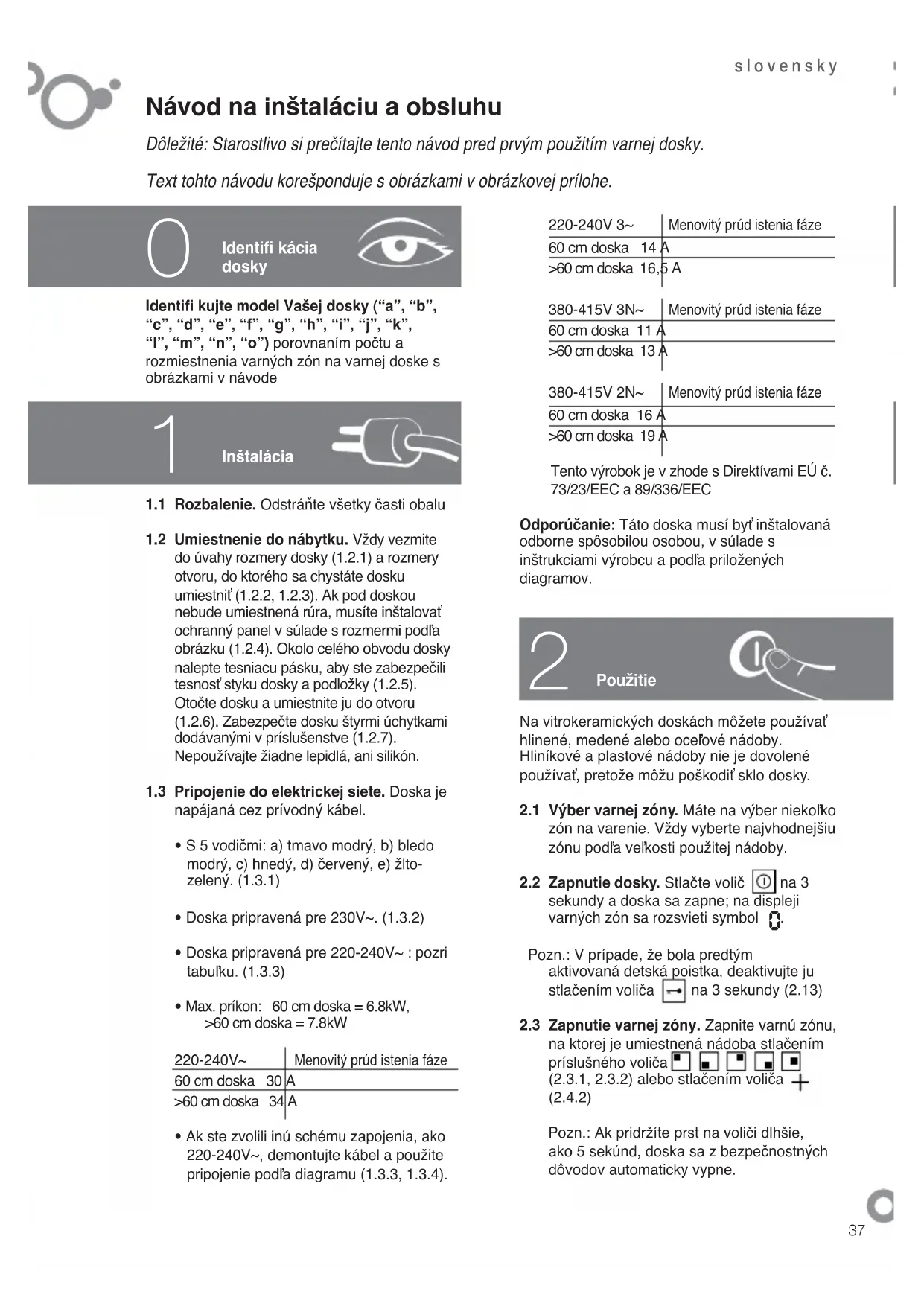

1.1 Rozbalenie. Odstráňte všetky časti obalu. 1.2 Umiestnenie do nábytku. Vždy vezmite do úvahy rozmery dosky (1.2.1) a rozmery otvoru, do ktorého sa chystáte dosku umiestniť (1.2.2, 1.2.3). Ak pod doskou nebude umiestnená rúra, musíte inštalovať ochranný panel v súlade s rozmermi podľa obrázku (1.2.4). Okolo celého obvodu dosky nalepte tesniacu pásku, aby ste zabezpečili tesnosť styku dosky a podložky (1.2.5). Otočte dosku a umiestnite ju do otvoru (1.2.6). Zabezpečte dosku štyrmi úchytkami dodávanými v príslušenstve (1.2.7). Nepoužívajte žiadne lepidlá, ani silikón. 1.3 Pripojenie do elektrickej siete. Doska je napájaná cez prívodný kábel.

S 5 vodičmi: a) tmavo modrý, b) bledo modrý, c) hnedý, d) červený, e) žltozelený. (1.3.1) Doska pripravená pre 230 V~ (1.3.2) - Doska pripravená pre 220-240 V~ : pozri tabuľku. (1.3.3) Max. príkon: 60 cm doska = 6.8 kW, >60 cm doska = 7.8 kW

2.1 Výber varnej zóny. Máte na výber niekoľko zón na varenie. Vždy vyberte najvhodnejšiu zónu podľa veľkosti použitej nádoby. 2.2 Zapnutie dosky. Stlačte volič na 3 sekundy a doska sa zapne; na displeji varných zón sa rozsvieti symbol.

Pozn.: V prípade, že bola predtým aktivovaná detská poistka, deaktivujte ju stlačením voliča na 3 sekundy (2.13).

2.3 Zapnutie varnej zóny. Zapnite varnú zónu, na ktorej je umiestnená nádoba, stlačením príslušného voliča (2.3.1, 2.3.2) alebo stlačením voliča + (2.4.2).

Pozn.: Ak pridržíte prst na voliči dlhšie ako 5 sekúnd, doska sa z bezpečnostných dôvodov automaticky vypne.

2.4 Voľba výkonu. Výkon nastavíte posúvaním prsta po voliči (2.4.1) alebo stláčaním + alebo - (2.4.2, 2.4.3).

ŠPECIÁLNE VARNÉ ZÓNY

2.5 Dvojitá zóna. Trojitá zóna. Ak ste už zvolili výkon, stlačte a tým zapnete dvojitú zónu (2.5.1, 2.5.3). Ak stlačíte (2.5.2) alebo (2.5.4) znovu, zapne sa aj trojitá zóna. Ak chcete voľbu zrušiť, stlačte. 2.6 Ováhna zóna. Túto zónu môžete použiť ako kruhovú alebo ako oválnu pre pekáče. Stlačte volič na zapnutie v oválnom režime a znovu stlačte pre návrat.

Odporúčanie: V modeloch vybavených halogénovou zónou vám odporúčame nepozerať do halogénovej zóny bez nádoby, pretože svetlo je príliš intenzívne.

FUNKCIA ČASOVAČA

2.7 Nastavenie času. Po prvom zapnutí dosky bude na displeji blikať 12.00 (2.7.1). Nastavte čas pomocou voličov +, - (2.7.2). Rovnako postupujte po každom odpojení dosky alebo po výpadku dodávky energie.

Ak chcete zmeniť čas, stlačte volič na 5 sekúnd (2.7.3). Údaj na displeji bude blikať a budete počuť pípnutie, na nastavenie použite voliče + -

2.8 Programovanie času varenia

Modely a, b, c: Po zvolení varnej zóny a nastavení výkonu počas 5 sekúnd blikania stlačte volič (2.8.1). Potom nastavte požadovaný čas varenia pomocou + (2.8.2). Po uplynutí 5 sekúnd je čas nastavený a pod symbolom príslušnej zóny bude svietiť bodka (2.8.3). Pre zobrazenie alebo zmenu nastaveného času stlačte volič naprogramovanej varnej zóny (2.8.4). Pre zrušenie naprogramovaného času stlačte voliče + , súčasne (2.8.5).

Modely d, f, g, h, k, m, o: Po zvolení varnej zóny a nastavení výkonu stlačte volič + na hodinách. Symbol 00 a sa objavia na displeji každej zóny (2.8.6). Stlačte + na zóne, ktorú nastavujete a symbol začne blikať (2.8.7). Nastavte čas pomocou + , hodín (2.8.8). Po 5

Obmedzenia časovača: Ak je výkon varnej zóny nastavený na stupeň 9, časovač je obmedzený na 60 minút. Inak je možné nastaviť čas až 99 minút.

Po uplynutí nastaveného času budete počuť signál, kým nestlačíte ľubovoľný volič.

PROGRAMOVANIE FUNKCIÍ

2.9 Rýchly ohrev. Rýchlo dosiahnete maximálnu teplotu a potom automaticky prejdete na konštantnú teplotu.

Modely a, b, c: Aktivujte varnú zónu a nastavte maximálny výkon. Stlačte a na displeji zvolenej zóny sa objaví (2.9.1). V priebehu 5 sekúnd nastavte požadovaný výkon, odporúčame medzi 3 a 6 (2.9.2). Po 5 sekundách sa nastaví rýchly ohrev a na displeji sa bude striedavo zobrazovať symbol a nastavená hodnota výkonu. Po dosiahnutí maximálnej teploty sa symbol stratí a nastaví sa zvolený výkon. Varná zóna bude ďalej pracovať v štandardnom režime. Ak chcete zrušiť rýchly ohrev, stlačte volič príslušnej varnej zóny a nastavte novú hodnotu výkonu.

Modely d, f, g, h, j, k, l, m, o: Zvoľte varnú zónu a stláčajte + kým nenastavíte výkon 9 a potom bodku za 9. (2.9.3). Nastavte požadovaný výkon pomocou voliča —

; odporúčame stupeň 3 a 6 (2.9.4). Po uplynutí 5 sekúnd je rýchly ohrev zvolený a na displeji svieti výkon a bodka (2.9.5). Po dosiahnutí maximálnej teploty sa bodka stratí a výkon sa nastaví na zvolený stupeň. Varná zóna bude ďalej pracovať v štandardnom režime. Ak chcete zrušiť rýchly ohrev, stlačte volič príslušnej varnej zóny a nastavte novú hodnotu výkonu.

2.10 Dosky s otočnými ovládačmi.

Uistite sa, že ovládač, ktorý používate, je určený pre Vami zvolenú varnú zónu (2.10.1). Otočte ovládačom do požadovanej pozície a príslušný indikátor sa rozsvieti (2.10.2). Indikátor tiež signalizuje dostatočné teplo po vypnutí dosky.

Pre modely s dvojitou alebo oválnou zónou otáčaním ovládača doľava zapnete len časť zóny, otáčaním ovládača doprava zapnete celú varnú zónu (2.10.3).

2.11 Vypnutie varnej zóny. Nastavte výkon varnej zóny na 0, ak ju chcete vypnúť. 2.12 Zostatkové teplo. Varná zóna zostáva určitý čas teplá aj po vypnutí. Čas závisí od výkonu a na displeji horúcej zóny sa objaví symbol H alebo bodka, čo znamená, že táto zóna je ešte horúca. Nedotýkajte sa takejto varnej zóny, pretože hrozí riziko popálenia.

Pozor: Ak nastane odpojenie dosky počas doby, keď svieti symbol H, po pripojení dosky sa symbol znovu neobjaví, aj keď zóna môže byť ešte horúca. Pamätajte na to.

2.13 Zamknutie ovládania. Zabraňuje deťom manipulovať s doskou. Stlačte na 3 sekundy volič a ovládanie sa zablokuje. Pre odblokovanie postup zopakujte.

Odporúčania:

• Nebúchajte hrncami o sklo varnej dosky.
• Nepoužívajte hliníkové nádoby, ak nemajú oceľové dno. Hliník môže pri zahriatí poškodiť sklo dosky.
• Varné zóny by nemali byť v prevádzke bez nádob. Dno nádoby musí byť rovné, suché a čisté.
• Používajte nádoby, ktorých priemer je väčší,

ako priemer použitej varnej zóny a nádobu umiestnite vždy do stredu zdroja tepla.

• Neosúvajte nádoby po skle, pretože sa tým môže sklo poškriabať.
• Používajte varnú dosku len na varenie. Nepoužívajte ju ako pracovnú podložku.
• Studená voda nesmie prísť do kontaktu s teplou varnou zónou.

Pozor: Prerušované fungovanie varných zón nie je chybou dosky. Zóny sa striedavo zapínajú a vypínajú podľa stupňa výkonu, ktorý ste zvolili.

3

Údržba a čistenie

varite mast, suk alebo olej. V dosledku intenzivneho tepla sa mozu vznietit.

• Ak je varná doska instalovana nad zásuvkou, neskladujte v nej ziadne horlavé predmety.

5

Ochrana zivotného prostredia

Varná doska bola navrhnutá s ohladom na ochranuŽivotného prostredia.

Tesne pred dovarenim vypnite varnu zonya nadobu neodkladajte, aby ste vyuzili dostatkové teplo vnej akumulované. Tym usetrite energiu.

Ak je to mozné pouzivajePokrievky,aby ste znižili straty odparovanim.

Zber a recyklacia pouzitych spotrebicov.

Dalsie informácie ziskate vo Vašom obchode, miestnom urade alebo na strankach www. envidom.sk .
