RBD2653A - Geladeira ROSIERES - Manual de utilização gratuito

Tipo de produto	Frigorífico embutível
Marca	Rosieres
Modelo	RBD2653A
Altura (mm)	1770
Largura (mm)	540
Profundidade (mm)	550
Peso (kg)	55
Alimentação elétrica	220-240 V, 50 Hz
Potência (W)	100
Classe climática	N-ST
Capacidade frigorífico (L)	180
Capacidade congelador (L)	60
Descongelamento do frigorífico	Automático
Descongelamento do congelador	Manual (descongelar a 3 mm de gelo)
Tipo de comando	Termóstato rotativo
Inversão de porta	Possível (dobradiças reversíveis)
Acessórios fornecidos	Vedação de porta, parafusos de fixação, grelha de ventilação
Manutenção	Limpar regularmente, descongelar congelador se necessário
Placa de características	No interior do frigorífico (lado superior)

Perguntas frequentes - RBD2653A ROSIERES

Onde se encontra o termóstato do frigorífico?

O termóstato encontra-se no canto superior direito no interior do frigorífico. Para garantir o funcionamento, verifique se não está na posição 0.

Como inverter o sentido de abertura das portas?

Retire as dobradiças superiores e inferiores, depois coloque-as do lado oposto. Siga a ordem: primeiro a porta inferior, depois a superior. Utilize a vedação fornecida para o outro lado.

Quando é necessário descongelar o congelador?

Descongele o congelador quando a camada de gelo atingir 3 mm de espessura. O frigorífico descongela automaticamente.

O que fazer em caso de acumulação excessiva de gelo?

Se a temperatura ambiente estiver elevada, o aparelho pode funcionar continuamente. Rode o termóstato para uma regulação mais quente (posições 1-2) para reduzir o gelo.

Onde se encontra a placa de características do aparelho?

A placa de características encontra-se no interior do frigorífico, em cima. Contém as informações necessárias para o serviço ao cliente em caso de avaria.

Qual é a capacidade máxima de congelação?

A placa de características indica a quantidade máxima de alimentos que pode ser congelada em 24 horas. Esta capacidade é garantida independentemente da posição do termóstato.

Como instalar o aparelho em embutir?

Coloque o aparelho na coluna deixando um espaço de ventilação. Fixe os painéis da porta com as guias deslizantes fornecidas. Certifique-se de que a chaminé traseira não está obstruída.

Por que se forma água ou gelo no fundo do frigorífico?

É normal que uma fina película de gelo ou gotas de água apareçam no fundo durante o funcionamento. Certifique-se de que a saída de água está limpa e que os alimentos não tocam nas paredes.

Quais são as dimensões do espaço de embutir necessárias?

O espaço deve ter uma altura mínima de 1770 mm, uma largura de 540 mm e uma profundidade de 550 mm. Preveja uma chaminé traseira e uma fenda de ventilação frontal.

Como limpar o aparelho?

Limpe regularmente o interior com um pano macio e água com sabão. Tenha cuidado para não obstruir as saídas de ar. Descongele o congelador se necessário.

MANUAL DE UTILIZADOR RBD2653A ROSIERES

PRECAUZIONI PER IL CORRETTO FUNZIONAMENTO

PRECAUCIONES PARA UN CORRECTO FUNCIONAMIENTO

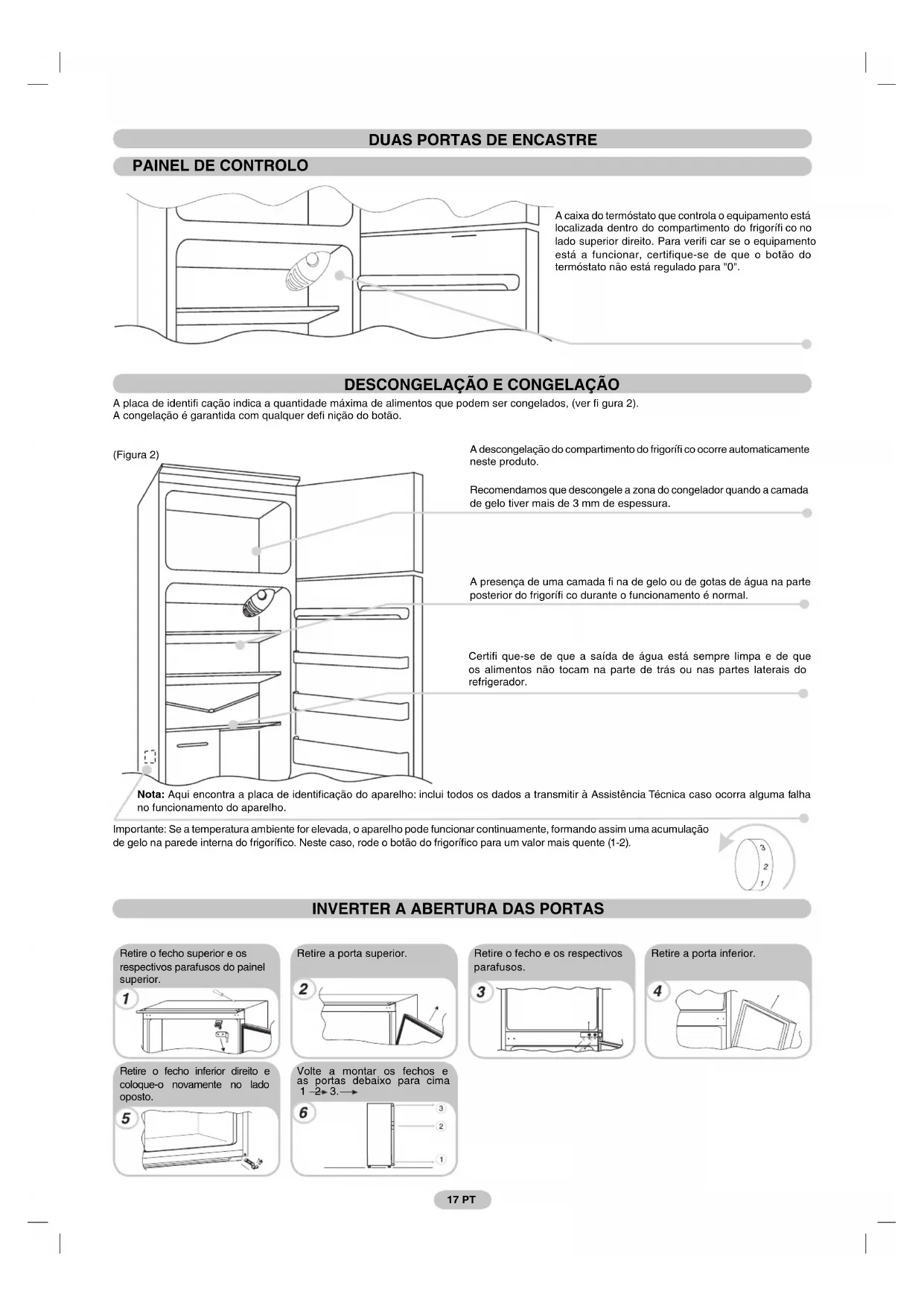

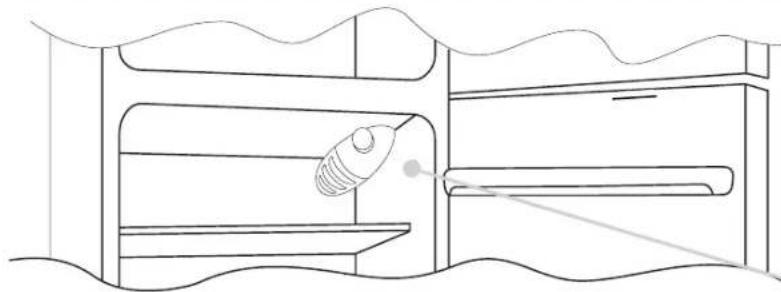

A caixa do termóstato que controla o equipamento está localizada dentro do compartimento do frigorífico no lado superior direito. Para verifi car se o equipamento está a funcionar, certifique-se de que o botão do termóstato não está regulado para "0".

DESCONGELAÇÃO E CONGELAÇÃO

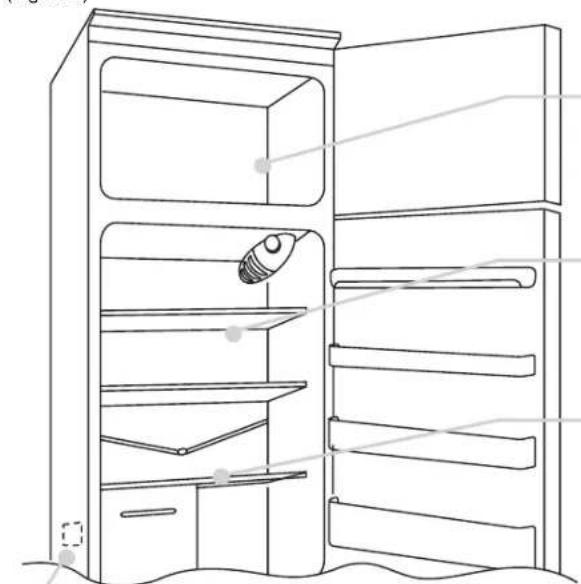

A placa de identifi cação indica a quantidade máxima de alimentos que podem ser congelados, (ver fi gura 2). A congelação é garantida com qualquer defi nição do botão.

(Figura 2)

A descongelação do compartimento do frigorífi co ocorre automaticamente neste produto.

Recomendamos que descongele a zona do congelador quando a camada de gelo tiver mais de 3 mm de espessura.

A presença de uma camada fi na de gelo ou de gotas de água na parte posterior do frigorífi co durante o funcionamento é normal.

Certifi que-se de que a saída de água está sempre limpa e de que os alimentos não locam na parte de trás ou nas partes laterais do refrigerador.

Nota: Aqui encontra a placa de identificação do aparelho: inclui todos os dados a transmitir à Assistência Técnica caso ocorra alguma falha no funcionamento do aparelho.

Importante: Se a temperatura ambiente for elevada, o aparelho pode funcionar continuamente, formando assim uma acumulação de gelo na parede interna do frigorífico. Neste caso, rode o botão do frigorífico para um valor mais quente (1-2).

INVERTER A ABERTURA DAS PORTAS

Retire o fecho superior e os respectivos parafusos do painel superior.

Retire a porta superior.

Retire o fecho e os respectivos parafusos.

Retire o fecho inferior direito e coloque-o novamente no lado oposto.

Volte a montar os fechos e as portas debaixo para cima 1→2→3.→

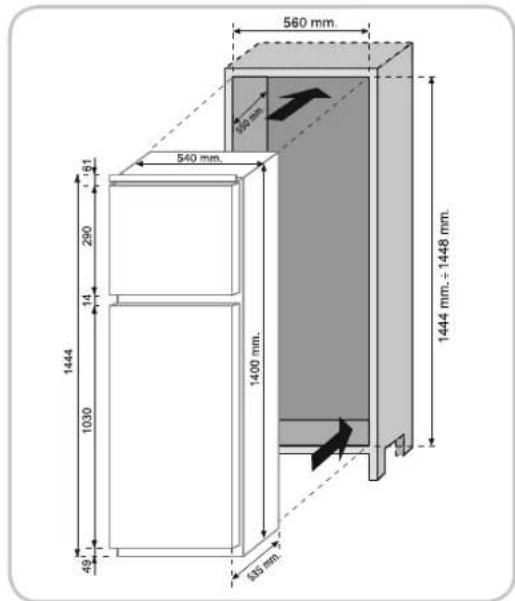

DIMENSÕES DO PRODUTO E COMPARTIMENTO INTEGRADO

INSTALAÇÃO DO APARELHO NA COLUNA

Coloque a vedação (fornecida) no aparelho, no lado oposto ao dos fechos.

1

Insira o aparelho na coluna, colocando-o no lado oposto ao dos fechos.

2

Certifi que-se de que a placa de ligação superior da estrutura encaixa totalmente.

3

Aperte a parte superior do aparelho na estrutura, utilizando os parafusos fornecidos.

4

Aperte a parte inferior do aparelho, utilizando os parafusos fornecidos.

5

Coloque a grelha de ventilação.

6

LIGAÇÃO DOS PAINÉIS DA COLUNA INTEGRADA DAS PORTAS DO APARELHO

O aparelho está equipado com dispositivos de ligação das portas do aparelho com os painéis da coluna (lado do carregador).

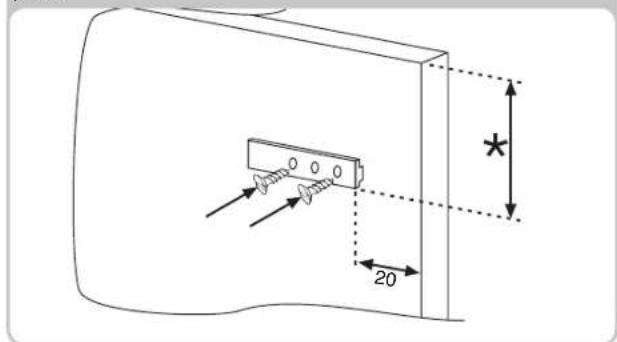

Aperte a guia na parte interna do painel da coluna integrada à altura pretendida e a uma distância de cerca de 20 mm do fi o exterior da porta.

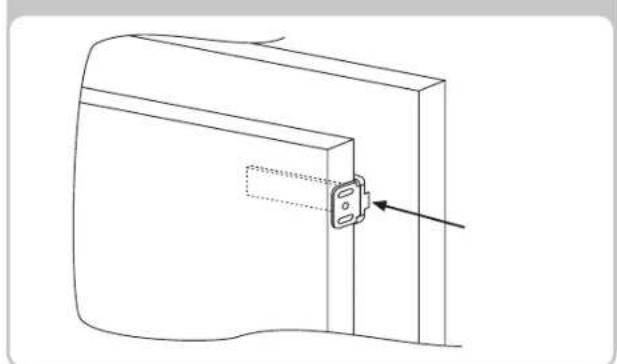

Abra as portas da coluna integrada e do frigorífico. Posicione o carregador interno na guia e depois instale-o na porta do frigorífico.

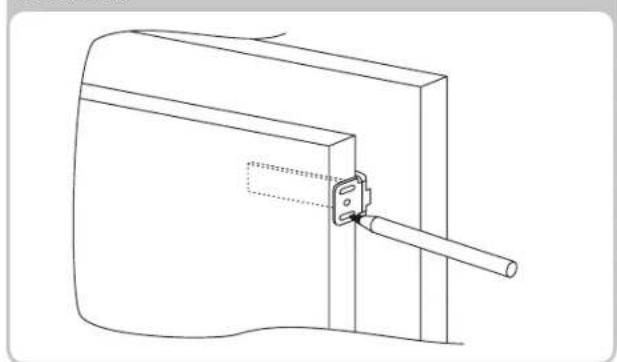

Marque os pontos de fi xação dos parafusos e perfure um diâmetro de cerca de 2,5.

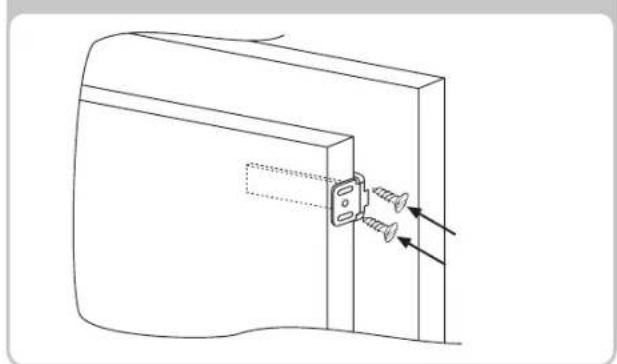

Ligue a porta do aparelho ao painel da estrutura, mantendo as ranhuras do carregador como orientação.

PRECAUÇÕES PARA O FUNCIONAMENTO CORRECTO

Assim que o aparelho estiver instalado, coloque a parte de trás da coluna em contacto com a parede de modo a evitar o acesso ao compartimento do compressor.

Para que o aparelho funcione correctamente, é essencial deixar espaço sufi ciente para a circulação do ar, de modo a arrefecer o condensador na parte de trás do equipamento.

Por este motivo, a coluna deve estar equipada com uma abertura traseira, cuja parte superior não deve estar bloqueada e com uma ranhura frontal que será coberta por uma grelha de ventilação.

Dimensões dos encaixes das colunas.

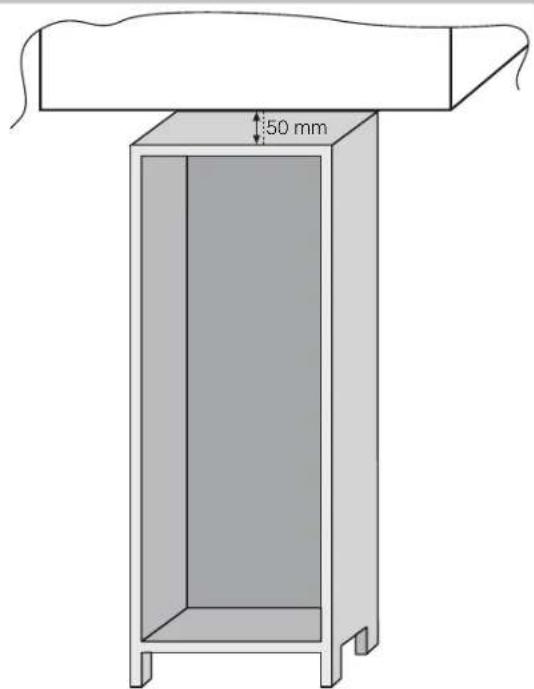

Dimensão do espaço entre a coluna e o tecto.
