RBD2653A - Lednice ROSIERES - Bezplatný návod k obsluze

Typ produktu	Vestavná lednička
Značka	Rosieres
Model	RBD2653A
Výška (mm)	1770
Šířka (mm)	540
Hloubka (mm)	550
Hmotnost (kg)	55
Elektrické napájení	220-240 V, 50 Hz
Výkon (W)	100
Klimatická třída	N-ST
Objem chladničky (L)	180
Objem mrazničky (L)	60
Odmrazování chladničky	Automatické
Odmrazování mrazničky	Ruční (odmrazovat při námraze 3 mm)
Typ ovládání	Otočný termostat
Převěšení dveří	Možné (vyměnitelné panty)
Dodávané příslušenství	Těsnění dveří, montážní šrouby, ventilační mřížka
Údržba	Pravidelně čistit, v případě potřeby odmrazit mrazničku
Výrobní štítek	Uvnitř chladničky (horní strana)

Často kladené otázky - RBD2653A ROSIERES

Kde se nachází termostat chladničky?

Termostat se nachází vpravo nahoře uvnitř chladničky. Pro zajištění provozu zkontrolujte, zda není v poloze 0.

Jak převěsit dveře?

Odstraňte horní a spodní panty, poté je přemístěte na opačnou stranu. Dodržujte pořadí: nejprve spodní dveře, poté horní. Použijte dodané těsnění pro druhou stranu.

Kdy je třeba odmrazit mrazničku?

Odmrazujte mrazničku, když vrstva námrazy dosáhne tloušťky 3 mm. Chladnička se odmrazuje automaticky.

Co dělat při nadměrném nahromadění námrazy?

Pokud je okolní teplota vysoká, spotřebič může běžet nepřetržitě. Otočte termostat na teplejší nastavení (polohy 1-2) pro snížení námrazy.

Kde se nachází výrobní štítek spotřebiče?

Výrobní štítek se nachází uvnitř chladničky nahoře. Obsahuje informace potřebné pro zákaznický servis v případě poruchy.

Jaká je maximální mrazicí kapacita?

Výrobní štítek udává maximální množství potravin, které lze zmrazit za 24 hodin. Tato kapacita je zaručena bez ohledu na polohu termostatu.

Jak nainstalovat spotřebič do vestavby?

Umístěte spotřebič do sloupu a ponechte ventilační prostor. Připevněte dveřní panely pomocí dodaných posuvných vodítek. Ujistěte se, že zadní komín není ucpaný.

Proč se na dně chladničky tvoří voda nebo námraza?

Je normální, že se na dně během provozu objeví tenká vrstva námrazy nebo kapky vody. Ujistěte se, že je odtok vody čistý a potraviny se nedotýkají stěn.

Jaké jsou rozměry potřebného vestavného prostoru?

Prostor musí mít minimální výšku 1770 mm, šířku 540 mm a hloubku 550 mm. Počítejte se zadním komínem a přední ventilační štěrbinou.

Jak čistit spotřebič?

Pravidelně čistěte vnitřek měkkým hadříkem a mýdlovou vodou. Dbejte na to, aby nedošlo k ucpání výstupů vzduchu. V případě potřeby odmrazte mrazničku.

NÁVOD K OBSLUZE RBD2653A ROSIERES

Termostat určený k ovládání spotřebiče je umístěný uvnitř chladničky vpravo nahoře. Pokud chcete zkontrolovat, že spotřebič opravdu funguje, přesvědčete se, že termostat není nastavený v poloze „0“.

Typový štítek stanovuje maximální množství potravin, které mohou být zmrazeny (viz obrázek 2). Mražení aktivujete přepnutím ovladače do jakékoliv polohy.

(Obrázek 2)

V tomto spotřebiči je odmrazování chladničky automatické.

Doporučujeme, abyste odmrazovali prostor mrazničky, pokud je vrstva námrazy silnější než 3 mm.

Malé množství námrazy nebo kapky vody na zadní stěně prostoru chladničky je při provozu chladničky normální.

Ujistěte se, že je výpusť vody stále čistá a že se potraviny nedotýkají zadní stěny nebo stran prostoru mrazničky.

Pozn. Zde naleznete typový štítek spotřebiče: obsahuje všechny údaje, které je nutno sdělit autorizovanému servisnímu středisku, které má opravit závadu.

Důležité: pokud je u vás vysoká pokojová teplota, může být spotřebič nepřetržitě v provozu a proto se uvnitř na vnitřní stěně bude tvořit příliš velké množství námrazy. V takovém případě otočte ovladačem nastavení teploty chladničky na polohu (1-2).

ZMĚNA SMĚRU OTEVÍRÁNÍ DVERÍ

Odmontujte horní závěs i s vymezovacímí podložkami z horní lišty.

Odstraňte horní dvířka.

Odmontujte závěs i s vymezovacími podložkami.

Odstraňte spodní dvířka.

Odmontujte pravý spodní závěs a nainstalujte ho na opačnou stranu.

Namontujte zpět závěsy a dvířka, postupujte zdola nahoru, 1 → 2 → 3. →

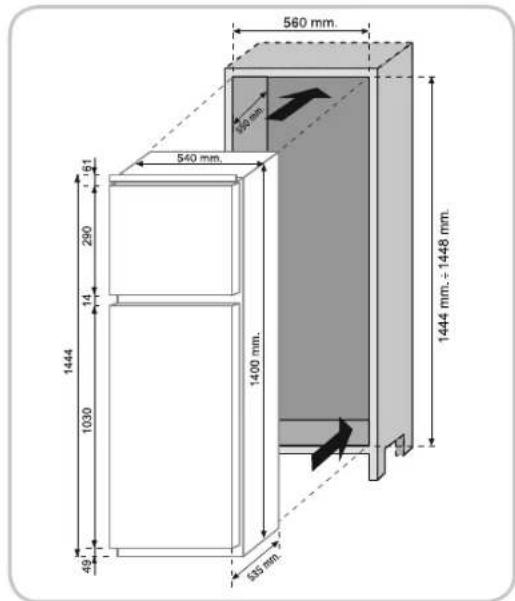

ROZMĚRY VÝROBKU A JEHO VESTAVBA

INSTALACE SPOTŘEBIČE DO SKŘÍŇKY

Na opačnou stranu závěsů spotřebiče upevněte těsnění (je součástí dodávky).

1

Nainstalujte spotřebič do skříňky a vyrovnejte ho na opačné straně od závěsů.

2

Ujistěte se, že je horní spojovací deska skříňky dokonale usazená.

3

Pomoci šroubů z výbavy připevněte horní část spotřebiče ke skřínce.

4

Pomoci šroubů z výbavy připevněte spodní část spotřebiče.

5

Nasadte ventilační mřížku.

6

Spotřebič je vybaven systémem pro propojení dvířek spotřebiče s dvířky skříněk instalovaných ve sloupci (jezdce).

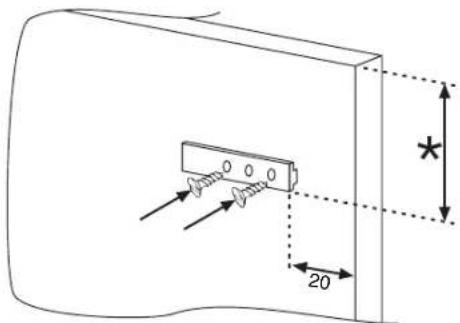

Jezdec přišroubujte k vnitřní stěně dvířek skříňky v požadované výšce a asi 20 mm od jejich vnějšího okraje.

Otevřete dvířka vestavné skříňky a chladničky. Jezdce nasadte na konzolu, potom přiložte na dvířka chladničky.

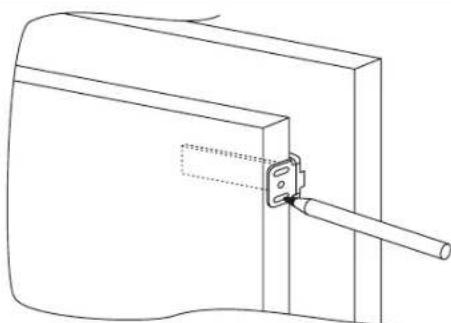

Označte si body připevnění a vyvrtejte si otvory o průměru 2,5.

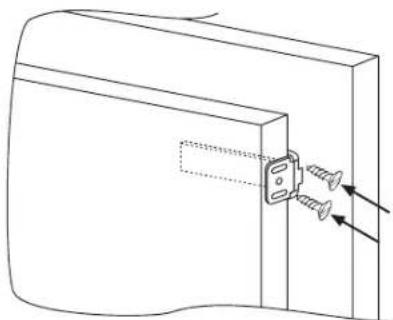

Spojte dvířka spotřebiče s dvířky skříňky, jako orientaci použijte zářezy.

Po namontování spotřebiče přistavte skřín ke stěně, abyste zabránili přístupu ke kompresoru.

Aby mohl spotřebič fungovat správně, je nezbytné zajistit odpovídající cirkulaci vzduchu, který bude chladit kompresor umístěný v zadní části zařízení.

Z tohoto důvodu musí být skříňka vybavená odtahem, jehož horní otvory nesmí být blokovány a přední otvor bude vybaven odvětrávací mřížkou.

Rozměry uchycení skříňky.

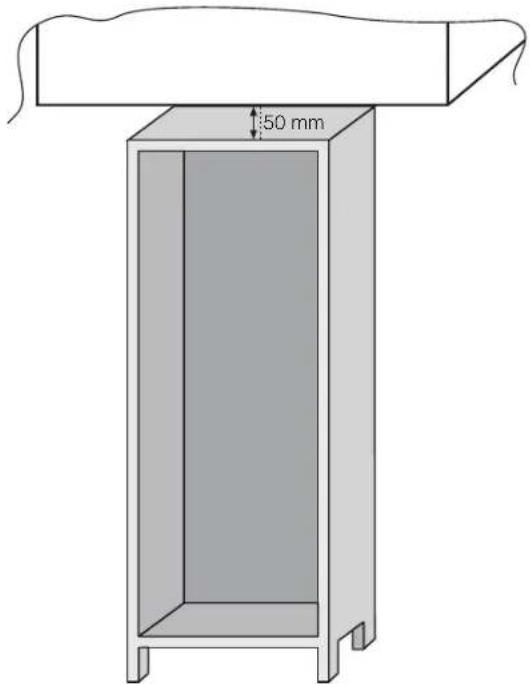

Rozměry volného prostoru mezi skříňkou a stropem.
