RBD2653A - Jääkaappi ROSIERES - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettava jääkaappi
Merkki	Rosieres
Malli	RBD2653A
Korkeus (mm)	1770
Leveys (mm)	540
Syvyys (mm)	550
Paino (kg)	55
Sähkönsyöttö	220-240 V, 50 Hz
Teho (W)	100
Ilmastoluokka	N-ST
Jääkaapin tilavuus (L)	180
Pakastimen tilavuus (L)	60
Jääkaapin sulatus	Automaattinen
Pakastimen sulatus	Manuaalinen (sulata kun huurretta on 3 mm)
Ohjaustyyppi	Pyörivä termostaatti
Oven avautumissuunnan vaihto	Mahdollinen (käännettävät saranat)
Mukana tulevat varusteet	Oven tiiviste, kiinnitysruuvit, ilmanvaihtoritilä
Huolto	Puhdista säännöllisesti, sulata pakastin tarvittaessa
Tyyppikilpi	Jääkaapin sisällä (yläpuolella)

Usein kysytyt kysymykset - RBD2653A ROSIERES

Missä jääkaapin termostaatti sijaitsee?

Termostaatti sijaitsee jääkaapin sisällä oikealla ylhäällä. Varmista toimiakseen, ettei se ole asennossa 0.

Kuinka vaihdan ovien avautumissuunnan?

Irrota ylä- ja alasaranat ja asenna ne vastakkaiselle puolelle. Noudata järjestystä: ensin alaovi, sitten yläovi. Käytä toiselle puolelle toimitettua tiivistettä.

Milloin pakastin on sulatettava?

Sulata pakastin, kun huurrekerroksen paksuus on 3 mm. Jääkaappi sulattaa itsensä automaattisesti.

Mitä tehdä, jos huurretta kertyy liikaa?

Jos ympäristön lämpötila on korkea, laite saattaa käydä jatkuvasti. Käännä termostaatti lämpimämmälle asetukselle (kohdat 1-2) vähentääksesi huurretta.

Missä laitteen tyyppikilpi sijaitsee?

Tyyppikilpi sijaitsee jääkaapin sisällä ylhäällä. Se sisältää tarvittavat tiedot asiakaspalvelua varten vikatilanteessa.

Mikä on maksimi pakastuskapasiteetti?

Tyyppikilpi ilmoittaa enimmäismäärän ruokaa, joka voidaan pakastaa 24 tunnissa. Tämä kapasiteetti on taattu termostaatin asennosta riippumatta.

Kuinka asennan laitteen kalusteeseen?

Aseta laite kaappiin jättäen ilmanvaihtotila. Kiinnitä oven paneelit mukana tulevilla liukukiskoilla. Varmista, että takana oleva hormi ei ole tukossa.

Miksi jääkaapin pohjalle muodostuu vettä tai huurretta?

On normaalia, että pohjalle ilmestyy ohut huurrekalvo tai vesipisaroita käytön aikana. Varmista, että vedenpoistoaukko on puhdas ja etteivät elintarvikkeet kosketa seiniä.

Mitkä ovat tarvittavan kalustetilan mitat?

Tilan on oltava vähintään 1770 mm korkea, 540 mm leveä ja 550 mm syvä. Varaa taakse hormi ja eteen ilmanvaihtorako.

Kuinka puhdistan laitteen?

Puhdista sisätilat säännöllisesti pehmeällä liinalla ja saippuavedellä. Varo tukkia ilmanpoistoaukkoja. Sulata pakastin tarvittaessa.

KÄYTTÖOHJE RBD2653A ROSIERES

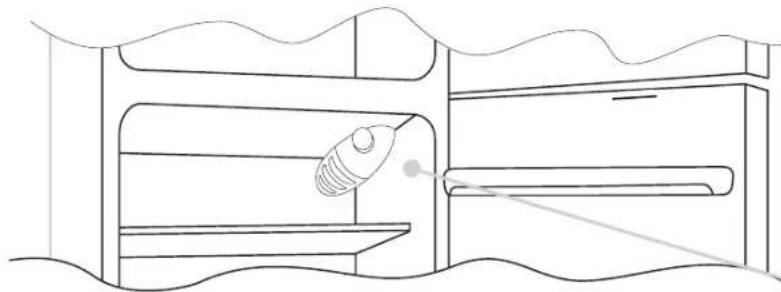

Laitteen säätöön tarkoitettu termostaattilaatikko sijaitsee jääkaappiosaston sisällä oikealla ylhäällä. Kun haluat tarkastaa, että laite toimii, varmista, että termostaattinuppi ei ole asennossa "0".

SULATUS JA PAKASTUS

Arvokilvessä ilmoitetaan jäädytettävien elintarvikkeiden enimmäismäärä (katso kuva 2). Pakastus taataan kaikissa nupin asennoissa.

(Kuva 2)

Jääkaappiosaston sulatus tapahtuu automaattisesti.

Suosittelemme, että sulatat pakastimen, kun huurteen paksuus on yli 3 mm.

Pieni määrä huurretta tai vesipisaroita jääkaapin takaosassa on normaalia silloin, kun jääkaappi toimii normaalisti

Varmista, että poistoletku on aina puhdas ja varmista, että ruuat eivät kosketa pakastinosan takaosaa tai sivuja.

HUOM. Laitteen arvokilpi sijaitsee tässä: se sisältää kaikki tiedot, jotka tulee ilmoittaa asiakaspalveluun, jos laitteessa ilmenee vikoja.

Tärkeää: Jos huonelämpötila on korkea, laite saattaa toimia koko ajan ja muodostaa näin huurretta jääkaapin sisäpuolelle. Käännä tässä tapauksessa valitsin alhaisempaan asentoon (1-2).

Irrota yläsarana ja sen aluslevyt ylemmästä poikkipalkista.

Irrota yläovi.

Irrota sarana ja aluslevyt. Irrota alaovi.

Poista oikea alasarana ja siirrä se vastakkaiselle puolelle.

Kokoa saranat ja ovet paikalleen järjestyksessä ylhäältä alas 1 → 2 → 3.

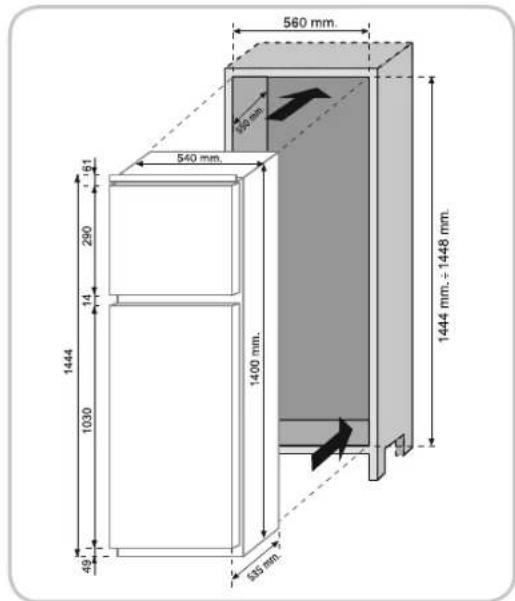

TUOTTEEN MITAT JA KIINTEÄ LOKERO

LAITTEEN ASENNUS KALUSTEESEEN

Kiinnitä tiiviste (pakkauksessa) laitteeseen saranoiden vastakkaiselle puolelle.

1

Asenna laite kalusteeseen ja kohdista se saranoiden vastakkaisen puolen mukaan.

2

Varmista, että kaapin ylälevy sopii täsmällisesti.

3

Kiinnitä laitteen yläosa kaappiin mukana toimitetuilla ruuveilla.

4

Kiinnitä laitteen alaosa mukana toimitetuilla ruuveilla.

5

Kiinnitä tuuletusritilä.

6

Laitteessa on asennusosat kaapin paneelien asentamiseksi laitteen oviin.

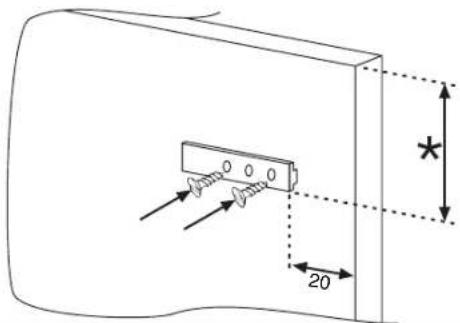

Kiinnitä kisko paneelioven sisäpuolelle halutulle korkeudelle ja noin 20 mm:n päähän oven ulkoreunasta.

Avaa kaapiston ja jääkaapin ovet. Sijoita vastakappale kiskoon ja kiinnitä sitten jääkaapin oveen.

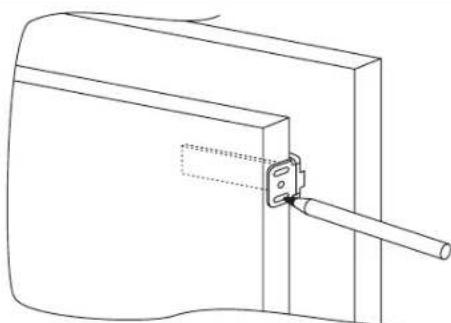

Merkitse ruuvien kiinnityskohdat ja poraa 2,5:n poranterällä.

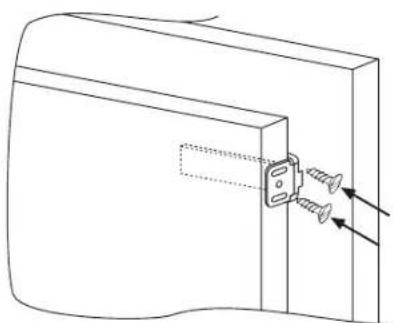

Asenna laitteen ovi kaapiston paneeliin käyttämällä kiskoa apuna.

Kun tuote on asennettu kalusteeseen, sijoita kalusteen takaosa kiinni seinään, jotta estät pääsyn kompressoriin.

Jotta tuote toimisi oikein, on välttämätöntä huolehtia riittävästä ilman kierrosta, jotta laitteen takana oleva lauhdutin jäähtyy.

Tästä syystä kaapistossa tulee olla takana hormi, jonka yläaukkoa ei saa tukkia ja jonka edessä on tuuletusritilällä peitettävä aukko.

Kaapiston aukkojen mitat.

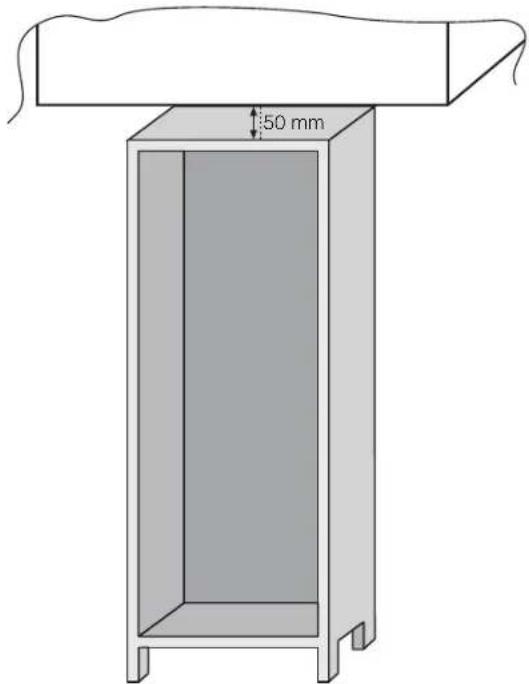

Kaapiston ja katon väliin jätettävän välin mitat.
