Typ produktu	Lodówka do zabudowy
Marka	Rosieres
Model	RBD2653A
Wysokość (mm)	1770
Szerokość (mm)	540
Głębokość (mm)	550
Waga (kg)	55
Zasilanie elektryczne	220-240 V, 50 Hz
Moc (W)	100
Klasa klimatyczna	N-ST
Pojemność lodówki (L)	180
Pojemność zamrażarki (L)	60
Odmrażanie lodówki	Automatyczne
Odmrażanie zamrażarki	Ręczne (odmrażać przy 3 mm szronu)
Typ sterowania	Termostat obrotowy
Możliwość zmiany kierunku otwierania drzwi	Możliwe (odwracalne zawiasy)
Dołączone akcesoria	Uszczelka drzwi, wkręty montażowe, kratka wentylacyjna
Konserwacja	Regularnie czyścić, w razie potrzeby rozmrozić zamrażarkę
Tabliczka znamionowa	Wewnątrz lodówki (górna strona)

Często zadawane pytania - RBD2653A ROSIERES

Gdzie znajduje się termostat lodówki?

Termostat znajduje się w prawym górnym rogu wewnątrz lodówki. Aby zapewnić działanie, upewnij się, że nie znajduje się w pozycji 0.

Jak zmienić kierunek otwierania drzwi?

Zdejmij górne i dolne zawiasy, a następnie zamontuj je po przeciwnej stronie. Zachowaj kolejność: najpierw dolne drzwi, potem górne. Użyj dołączonej uszczelki po drugiej stronie.

Kiedy należy rozmrozić zamrażarkę?

Rozmroź zamrażarkę, gdy warstwa szronu osiągnie grubość 3 mm. Lodówka rozmraża się automatycznie.

Co zrobić w przypadku nadmiernego nagromadzenia się szronu?

Jeśli temperatura otoczenia jest wysoka, urządzenie może pracować bez przerwy. Przekręć termostat na cieplejsze ustawienie (pozycje 1-2), aby zmniejszyć szron.

Gdzie znajduje się tabliczka znamionowa urządzenia?

Tabliczka znamionowa znajduje się wewnątrz lodówki, na górze. Zawiera informacje potrzebne dla działu obsługi klienta w przypadku awarii.

Jaka jest maksymalna wydajność zamrażania?

Tabliczka znamionowa wskazuje maksymalną ilość żywności, jaką można zamrozić w ciągu 24 godzin. Ta wydajność jest gwarantowana niezależnie od położenia termostatu.

Jak zamontować urządzenie do zabudowy?

Umieść urządzenie w kolumnie, pozostawiając przestrzeń wentylacyjną. Przymocuj panele drzwiowe za pomocą dołączonych prowadnic przesuwnych. Upewnij się, że tylny komin nie jest zatkany.

Dlaczego na dnie lodówki tworzy się woda lub szron?

Normalne jest, że podczas pracy na dnie pojawi się cienka warstwa szronu lub krople wody. Upewnij się, że odpływ wody jest czysty, a żywność nie dotyka ścianek.

Jakie są wymagane wymiary przestrzeni do zabudowy?

Przestrzeń musi mieć minimalną wysokość 1770 mm, szerokość 540 mm i głębokość 550 mm. Należy przewidzieć tylny komin i przednią szczelinę wentylacyjną.

Jak czyścić urządzenie?

Regularnie czyść wnętrze miękką szmatką i wodą z mydłem. Uważaj, aby nie zablokować wylotów powietrza. W razie potrzeby rozmroź zamrażarkę.

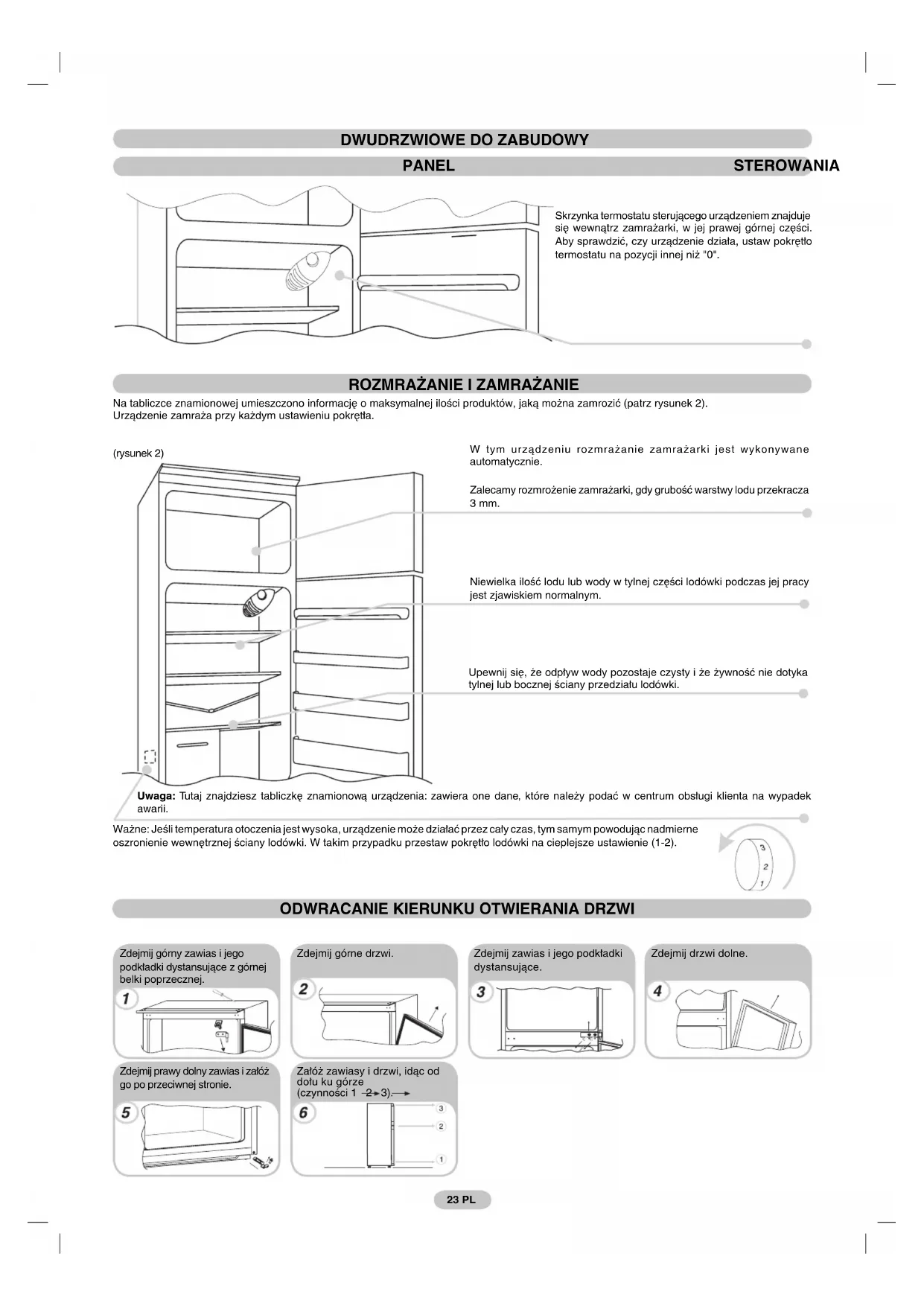

INSTRUKCJA OBSŁUGI RBD2653A ROSIERES

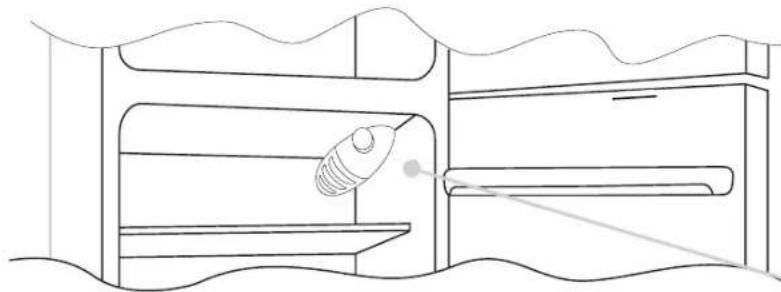

Skrzynka termostatu sterującego urządzeniem znajduje się wewnątrz zamrażarki, w jej prawej górnej części. Aby sprawdzić, czy urządzenie działa, ustaw pokrętło termostatu na pozycji innej niż "0".

ROZMRAŻANIE I ZAMRAŻANIE

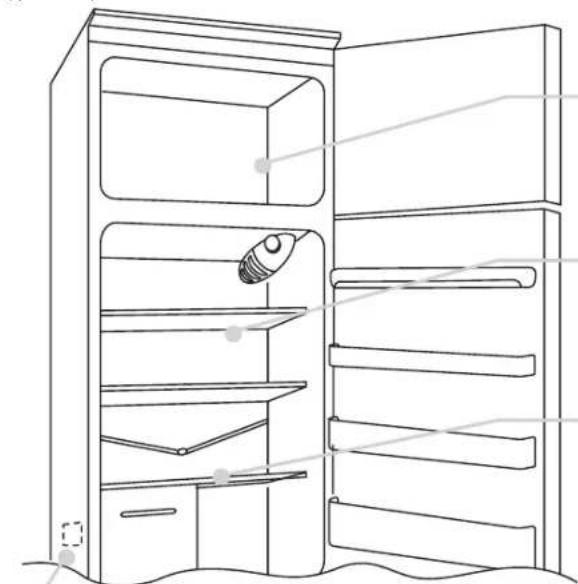

Na tabliczce znamionowej umieszczono informację o maksymalnej ilości produktów, jaką można zamrozić (patrz rysunek 2). Urządzenie zamraża przy każdym ustawieniu pokrętła.

(rysunek 2)

W tym urządzeniu rozmrażanie zamrażarki jest wykonywane automatycznie.

Zalecamy rozmrożenie zamrażarki, gdy grubość warstwy lodu przekracza 3 mm.

Niewielka ilość lodu lub wody w tylnej części lodówki podczas jej pracy jest zjawiskiem normalnym.

Upewnij się, że odpływ wody pozostaje czysty i że żywność nie dotyka tylnej lub bocznej ściany przedziatu lodówki.

Uwaga: Tutaj znajdziesz tabliczkę znamionową urządzenia: zawiera one dane, które należy podać w centrum obsługi klienta na wypadek awarii.

Ważne: Jeśli temperatura otoczenia jest wysoka, urządzenie może działać przez cały czas, tym samym powodując nadmierne oszronienie wewnętrznej ściany lodówki. W takim przypadku przestaw pokrętło lodówki na cieplejsze ustawienie (1-2).

ODWRACANIE KIERUNKU OTWIERANIA DRZWI

Zdejmij gómy zawias i jego podkładki dystansujące z górnej belki poprzecznej.

Zdejmij górne drzwi.

Zdejmij zawias i jego podkładki dystansujące.

Zdejmij drzwi dolne.

Zdejmij prawy dolny zawias i założ go po przeciwnej stronie.

Załóż zawiasy i drzwi, idąc od dołu ku górze (czynności 1 -2→3).→

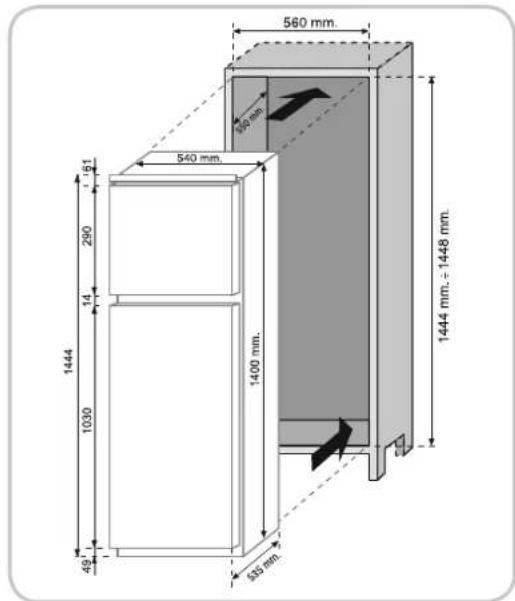

WYMIARY URZĄDZENIA I ZABUDOWY

INSTALACJA URZĄDZENIA W KOLUMNIE

Załóż dołączoną do zestawu maskownicę do urządzenia. Maskownica powinna znajdować się po przeciwnej stronie zawiasów.

1

Umieść urządzenie w kolumnie, stronę przeciwną do zawiasów.

2

Upewnij się, że górna płyta łącząca szafki jest dokładnie dopasowana.

3

Zamocuj górną część urządzenia do szafki za pomocą dostarczonych śrub.

4

Zamocuj dolną część urządzenia za pomocą dostarczonych śrub.

5

Załóż kratkę wentylacyjną.

6

Urządzenie jest wyposażone w złącza do drzwi obudowy (szyna do wsuwania).

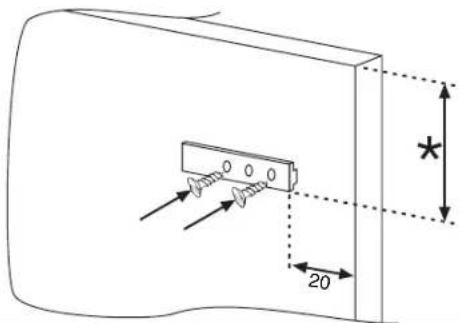

Zamocuj szynę w wewnętrznej części panelu zabudowy na żądanej wysokości, ok. 20 mm od zewnętrznego obramowania drzwi.

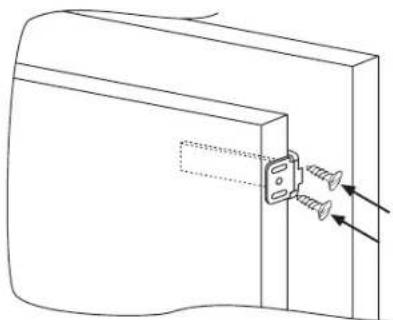

Otwórz drzwi zabudowy i drzwi chłodziarki. Umieść wbudowaną prowadnicę w szynie i zamocuj całość do drzwi chłodziarki.

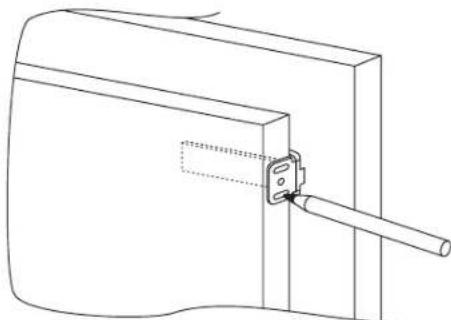

Zaznacz punkty mocowania i wywierć otwory wiertłem o średnicy 2,5 mm.

Załóż drzwi urządzenia na panelu obudowy, zachowując szczeliny do wsuwania zgodnie z wytycznymi.

Po zabudowaniu produktu dosuń tylną część obudowy do ściany, tak aby nie było dostępu z zewnątrz do sprężarki.

Dla prawidłowego działania urządzenia konieczne jest zapewnienie odpowiedniej cyrkulacji powietrza, tak aby sprężarka znajdująca się z tytu była prawidłowo chłodzona.

W związku z tym kolumna winna być wyposażona w wentylację tylnej części. Otwór górny nie powinien być blokowany, a od dołu należy zapewnić dostęp powietrza przez kratkę wentylacyjną.

Wymiary otworów wentylacyjnych w kolumnie zabudowy.

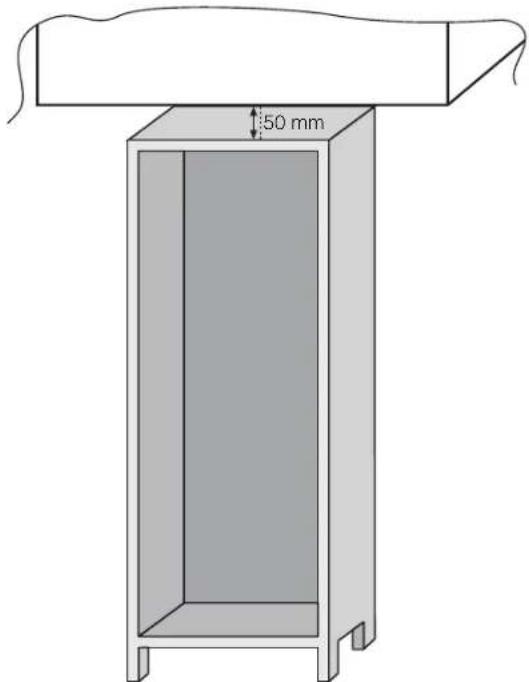

Odległość między kolumną zabudowy a sufi tem.
