RBD2653A - Kühlschrank ROSIERES - Kostenlose Bedienungsanleitung

Produkttyp	Einbaukühlschrank
Marke	Rosieres
Modell	RBD2653A
Höhe (mm)	1770
Breite (mm)	540
Tiefe (mm)	550
Gewicht (kg)	55
Stromversorgung	220-240 V, 50 Hz
Leistung (W)	100
Klimaklasse	N-ST
Kühlschrankvolumen (L)	180
Gefrierabteilvolumen (L)	60
Abtauen Kühlabteilung	Automatisch
Abtauen Gefrierabteilung	Manuell (bei 3 mm Reif abtauen)
Bedienungsart	Drehregler-Thermostat
Türanschlagwechsel	Möglich (reversible Scharniere)
Mitgeliefertes Zubehör	Türdichtung, Befestigungsschrauben, Lüftungsgitter
Wartung	Regelmäßig reinigen, Gefrierabteilung bei Bedarf abtauen
Typenschild	Im Inneren des Kühlschranks (oben)

Häufig gestellte Fragen - RBD2653A ROSIERES

Wo befindet sich der Thermostat des Kühlschranks ?

Der Thermostat befindet sich oben rechts im Inneren des Kühlschranks. Um den Betrieb zu gewährleisten, stellen Sie sicher, dass er nicht auf Position 0 steht.

Wie wechselt man den Türanschlag ?

Entfernen Sie die oberen und unteren Scharniere und setzen Sie sie auf der gegenüberliegenden Seite wieder ein. Gehen Sie in der Reihenfolge vor: zuerst die untere Tür, dann die obere. Verwenden Sie die mitgelieferte Dichtung für die andere Seite.

Wann muss das Gefrierabteil abgetaut werden ?

Tauen Sie das Gefrierabteil ab, wenn die Reifschicht eine Dicke von 3 mm erreicht. Der Kühlschrank taut automatisch ab.

Was tun bei übermäßiger Reifbildung ?

Wenn die Umgebungstemperatur hoch ist, kann das Gerät kontinuierlich laufen. Drehen Sie den Thermostat auf eine wärmere Einstellung (Positionen 1-2), um die Reifbildung zu reduzieren.

Wo befindet sich das Typenschild des Geräts ?

Das Typenschild befindet sich im Inneren des Kühlschranks oben. Es enthält die notwendigen Informationen für den Kundendienst im Falle einer Störung.

Wie hoch ist die maximale Gefrierkapazität ?

Das Typenschild gibt die maximale Menge an Lebensmitteln an, die in 24 Stunden eingefroren werden kann. Diese Kapazität ist unabhängig von der Thermostateinstellung garantiert.

Wie installiert man das Gerät als Einbau ?

Stellen Sie das Gerät in die Nische und lassen Sie einen Lüftungsspalt. Befestigen Sie die Türverkleidungen mit den mitgelieferten Schiebe führen. Stellen Sie sicher, dass der hintere Lüftungsschacht nicht blockiert ist.

Warum bilden sich Wasser oder Reif am Boden des Kühlschranks ?

Es ist normal, dass sich im Betrieb eine dünne Reifschicht oder Wassertropfen am Boden bilden. Stellen Sie sicher, dass der Wasserablauf sauber ist und die Lebensmittel nicht die Wände berühren.

Welche Maße des Einbauraums sind erforderlich ?

Der Raum muss eine Mindesthöhe von 1770 mm, eine Breite von 540 mm und eine Tiefe von 550 mm haben. Planen Sie einen hinteren Lüftungsschacht und einen vorderen Lüftungsschlitz ein.

Wie reinigt man das Gerät ?

Reinigen Sie das Innere regelmäßig mit einem weichen Tuch und Seifenwasser. Achten Sie darauf, die Luftauslässe nicht zu blockieren. Tauen Sie das Gefrierabteil bei Bedarf ab.

BEDIENUNGSANLEITUNG RBD2653A ROSIERES

DEGIVRAGE ET CONGELATION

EINGEBAUTE DOPPELTÜR-EINBAUKÜHLSCHRANK

STEUERGEHÄUSE

Die Thermostatbox zur Steuerung des Gerätes befinet sich oben rechts im Inneren des Kühlraums. Um zu prüfen, ob das Gerät in Betrieb ist, stellen Sie sicher, dass der Thermostatknopf nicht auf "0" gestellt ist.

ABTAUEN UND EINFRIEREN

Das Matrikelschild gibt die maximale Anzahl von Nahrungsmitteln an, die eingefroren werden können (siehe Abbildung 2) Einfrieren ist bei jeder Einstellung des Drehknopfes garantiert.

(Abbildung 2)

Das Abtauen des Kühlraums geschieht bei diesem Produkt automatisch.

Wir empfehlen Ihnen, das Gefrierfach abzutauen, wenn die Frostschicht stärker als 3 mm ist.

Beim normalen Betrieb des Kühlschranks entsteht auf der Rückseite des Kühlraums ein wenig Frost oder ein paar Wassertropfen.

stellen Sie sicher, dass der der Wasserauslass immer sauber ist und stellen Sie sicher, dass die Lebensmittel nicht die Rückseite oder die Seitenwände des Gefrierfachs berühren.

Hinweis: Hier finden Sie das Matrikelschild für Ihr Gerät: Es enthält alle Daten, die Sie bei einem auftretenden Fehler an den Kundendienst übermitteln müssen.

Wichtiger Hinweis: Wenn Ihre Umgebungstemperatur hoch ist, kann das Gerät unter Umständen ständig laufen, so dass sich eine übermäßige Frostschicht auf der Innenseite des Kühlschranks bildet. Drehen Sie den Kühlschrank-Drehknopf in diesem Fall auf eine wärmere Einstellung (1-2).

WECHSEL DES TÜRANSCHLAGES

Entfernen Sie das obere Schamier und dessen Distanzscheiben vom unteren Querträger.

Entfernen Sie die obere Tür.

Entfernen Sie das Scharnier und dessen Distanzscheiben.

Entfernen Sie die untere Tür.

Entfernen Sie den Stift des un-unteren Scharniers und montieren Sie ihn wieder auf der gegenüberliegenden Seite.

Bauen Sie die Scharniere und die Türen wieder an, beginnen Sie dabei von unten 1→2→3.→

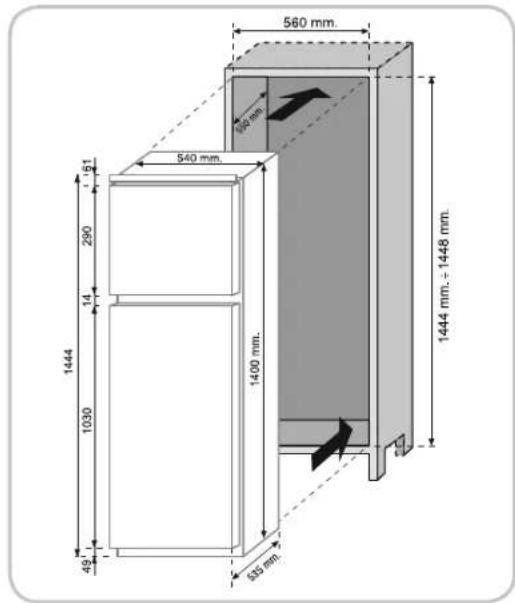

PRODUKTABMESSUNGEN UND EINBAUMASSE

INSTALLATION DES GERÄTS IM STANDSCHRANK

Befestigen Sie die Dichtung (im Lieferumfang) am Gerät, auf der gegenüberliegenden Seite der Scharniere.

1

Setzen Sie das Gerät in den Standschrank ein, platzieren Sie es auf der gegenüberliegenden Seite der Scharniere.

2

Stellen Sie sicher, dass die obere Anschlussplatte perfekt sitzt.

3

Befestigen Sie den oberen Teil des Geräts am Schrank, verwenden Sie die beiliegenden Schrauben.

4

Sichern Sie den unteren Teil des Geräts mit den beiliegenden Schrauben.

5

Bringen Sie das Belüftungsgitter an.

6

Das Gerät ist mit einem Kopplungsgerät für die Gerätetüren mit der Tür des Umbauschranks ausgestattet (Schleppscharnier).

Montieren Sie den Schlitten im Innenteil der Tür des Einbauschranks in der gewünschten Höhe und ungefähr 20 mm von der Außenkante der Tür entfernt.

Öffnen Sie die Türen des Einbauschranks und den Kühlschrank. Positionieren Sie den eingebauten Lader im Schieber, und setzen Sie ihn anschließend in die Kühlschranktür ein.

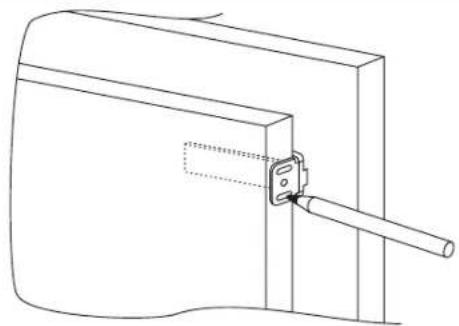

Markieren Sie die Befestigungspunkte für die Schrauben und bohren Sie ein Loch mit einem Durchmesser von 2,5.

Schließen Sie die Gerätetüren an die Schranktür an, nehmen Sie die Schlitze des Schleppscharniers als Richtlinie.

VORKEHRUNGEN FÜR KORREKTEN BETRIEB

Wenn das Produkt eingebaut worden ist, richten Sie den hinteren Teil des Standschranks so aus, dass der Kontakt zur Wand hergestellt wird. Somit wird der Zugang zum Kompressorfach verhindert.

Damit das Produkt ordnungsgemäß funktionieren kann, ist eine ausreichende Luftzirkulation erforderlich, damit der im hinteren Teil des Geräts installierte Kondensator gekühlt wird.

Aus diesem Grund muss der Standschrank mit einem Abzug ausgestattet sein, dessen obere Öffnung nicht verstopft sein darf. Außerdem mit einem Schlitz auf der Vorderseite, der mit einem Belüftungsgitter abgedeckt wird.

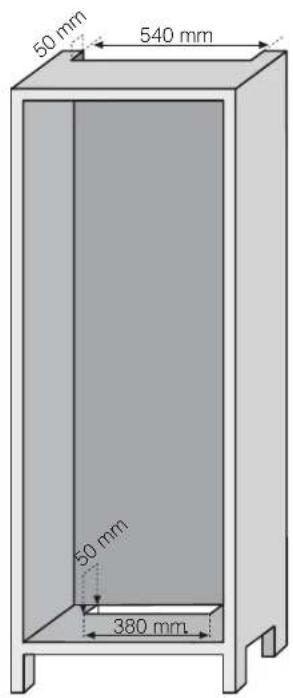

Abmessungen der Aussparungen des Standschranks.

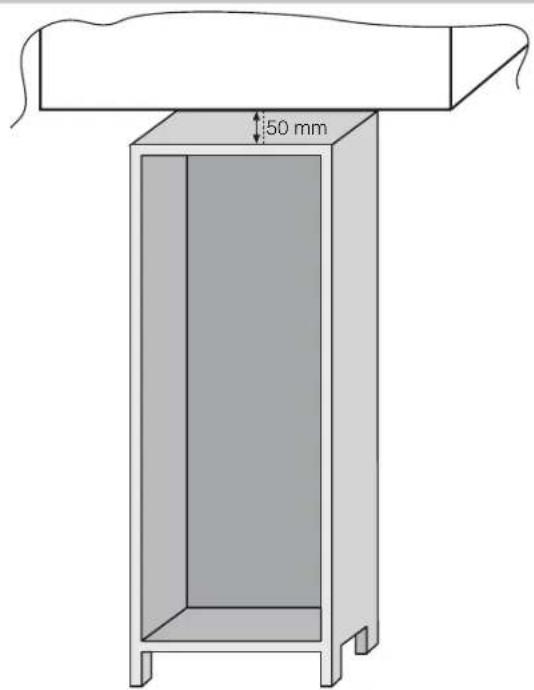

Abmessung zwischen dem Spalt, der zwischen Standschrank und Decke bleiben muss.
