Tipo de produto	Cortador de grama sem fio
Marca	Wolf Garten
Modelo	LIION Power 37
Largura de corte	37 cm
Altura de corte	Ajustável continuamente, recomendado 40-50 mm
Alimentação	Bateria de íon-lítio recarregável, carregador 230 V ~
Tempo de carregamento	Aproximadamente 5-6 horas (descarregada)
Funções	Corte, coleta, cobertura morta (interruptor CCM)
Segurança	Interruptor de duas mãos, chave de contato, suporte de segurança, parada automática do motor
Indicador de nível de enchimento	Sim, no saco de coleta
Visualização do estado de carga	LED (verde, amarelo, vermelho)
Ajuste do guidão	Altura ajustável
Manutenção	Limpeza com escova ou pano, não usar água
Peças de reposição	Originais Wolf Garten (lâmina, saco, bateria, carregador)
Garantia	De acordo com as condições do fabricante, reparação gratuita para defeitos de material/fabricação

Perguntas frequentes - LIION Power 37 Wolf Garten

Como carregar a bateria do cortador de grama Wolf Garten LIION Power 37?

Remova a chave de contato e retire a bateria do compartimento. Conecte a bateria ao carregador fornecido, depois conecte o carregador a uma tomada 230 V. O LED vermelho indica carga, o LED verde sinaliza carga completa. O tempo de carregamento é de aproximadamente 5-6 horas para uma bateria totalmente descarregada.

Qual altura de corte escolher para um gramado?

A altura de corte recomendada é de 40-50 mm. Para grama úmida, corte mais alto. Use a alavanca de ajuste para definir a altura desejada. Evite cortar mais de 20 mm de uma só vez para não sobrecarregar o cortador.

Como usar a função de cobertura morta (mulch)?

Ative a função cobertura morta ajustando o interruptor CCM para a posição MULCH. Remova primeiro o saco de coleta. Corte lentamente e sobreponha as passagens. A cobertura morta é ideal para grama seca e não muito alta. Não use em musgo ou ervas daninhas.

Como limpar o cortador após o uso?

Antes de qualquer limpeza, remova a chave de contato e a bateria. Use uma escova ou um pano para remover a grama. Nunca limpe o cortador com jato de água. Limpe regularmente a tampa de cobertura morta e os furos do indicador de nível com uma escova de mão.

O que fazer se o cortador não ligar?

Verifique se a chave de contato está inserida, se a bateria está carregada (LED vermelho piscando significa bateria vazia) e se o saco de coleta está corretamente instalado. Se o motor ainda não ligar, consulte o capítulo « Como solucionar problemas » do manual.

Como substituir a lâmina do cortador?

Remova a chave de contato e a bateria. Use luvas de proteção. Desaperte o parafuso central com uma chave dinamométrica (torque 6-7 Nm). Substitua a lâmina por uma peça original Wolf Garten. O reafiação deve ser feita por uma oficina especializada para evitar desbalanceamento.

Como transportar o cortador com segurança?

Antes do transporte, desligue o motor e remova a chave de contato. Deixe o motor esfriar por aproximadamente 30 minutos. Para transporte em veículo, amarre firmemente o cortador para evitar que deslize. Não incline o aparelho mais do que o necessário.

Como esvaziar o saco de coleta?

Quando o saco estiver cheio, a tampa de segurança fecha automaticamente. Desligue o motor, remova a chave de contato. Levante a tampa, solte o saco, esvazie-o e recolocá-lo no lugar. Certifique-se de que os ganchos estão bem inseridos nos orifícios do chassi.

Quais são as principais instruções de segurança a serem seguidas?

Leia todo o manual antes de usar. Nunca corte com pessoas ou animais por perto. Use calçados de segurança e roupas justas. Antes de qualquer manutenção, remova a chave de contato. Atenção: a lâmina ainda gira após a parada. Não corte em declives superiores a 20%.

Como ajustar a altura do guidão?

Desdobre a parte inferior do guidão e aperte as duas manoplas. Ajuste a altura desejada, depois desdobre a parte superior e fixe-a com as porcas borboleta. Certifique-se de que o cabo não está ondulado. O cortador deve estar desligado e a chave de contato removida.

MANUAL DE UTILIZADOR LIION Power 37 Wolf Garten

Instruções de serviço originais 136

1 Interruptor de ligar/desligar
2 Haste de segurança
3 Protecção contra vincagem de cabos

4 Tampa de protecção

5 Saco de captação de relva

6 Interruptor CCM (cut-collect-mulch) - LI-ION POWER 37, LI-ION POWER 40

6 Indicação de nível

8 Acumulador de substituição

9 Regulação de altura do punho

10 Regulação de altura de corte

11 Indicação de altura de corte

12 Indicação do estado da carga

Hitrosti hoje/košenja

Parabéns pela compra do seu produto WOLF-Garten

Índíce

Indicações de segurança ..... 136

Montagem 138

Funcionamento....138

Transporte 140

Manutenção ..... 141

Eliminação de anomalias ..... 141

Peças de reposição ..... 142

Garantia 142

Indicações de segurança

Ler as Instruções de Serviço antes da colocação em funcionamento!

Manter

terceiros afastados da zona de perigo!

Cuidado lâmina de corte muito afiada – antes de trabalhos de manutenção, retirar a chave do contacto e o a cumula

Cuidado A lâmina ainda gira por inércia! Esperar até que todos os componentes em rotação estejam completamente parados.

Condicionado pelo sistema, pode demorar 2–3 segundos até que o motor arranque.

Indicações gerais

- Este aparelho foi concebido, exclusivamente

• para utilização de acordo com as descrições e indicações sobre segurança, referidas nestas Instruções de Serviço;

• para cortar relva nas superfícies relevadas da residência habitual e de fim de semana.

• Devido ao perigo que representa para o corpo do utilizador ou de outras pessoas, a cortadora de relva não pode ser utilizada para outros fins. Qualquer outra utilização é considerada não conforme às disposições legais. O utilizador é responsável por todos os danos causados a terceiros e suas propriedades. Alterações arbitrárias no aparelho excluem quaisquer responsabilidades do fabricante pelos danos dali resultante.

• Nunca efectuar cortes, se pessoas, especialmente crianças e animais, se encontrarem nas proximidades.
• A cortadora de relva não pode ser submetida a uma temperatura superior a 40 °C, ou seja, a forte incidência solar ao ar livre ou deixada um longo período na mala do carro.
• Como utilizador deste aparelho, leia atentamente estas Instruções de Serviço, antes da primeira utilização.

Proceda em conformidade e guarde as Instruções de Serviço em local seguro para posterior consulta. O aparelho não deve ser utilizado por crianças ou outras pessoas que não conheçam perfeitamente estas Instruções de Serviço. Na mudança de dono do aparelho, este deve ser acompanhado das Instruções de Serviço.

- Ao executar trabalhos com ou no aparelho terá que vestir uma roupa de trabalho correspondente, como p. ex.:

• sapatos de segurança,
• calça comprida,
• roupa justa,

• óculos de protecção.

• O aparelho só deve funcionar no estado técnico fomecido e prescrito pelo fabricante.

• Dados indicados na placa do modele: Estes dados são muito importantes para uma identificação posterior das peças de reposição e para a assistência técnica. A placa de características está localizada próxima do motor. Estas e outras indicações sobre o aparelho podem ser encontradas na Declaração de Conformidade da UE, em separado, que é parte integrante destas Instruções de Serviço.

Antes do corte

• Controlar o terreno onde a cortadora de relva vai ser utilizada e afastar todos os objectos que possam ser captados e arremessados.
• Controlar o cabo instalado no exterior do aparelho quanto a danos e envelhecimento (pontos de ruptura). Só utilizar em perfeitas condições.
• As reparações do cabo só devem ser efectuadas por um técnico especializado.

- Verifique antes da utilização,

• se o dispositivo de captação de relva funciona e a aba de expulsão fecha correctamente. Componentes danificados, desgastados ou em falta, têm que ser substituídos imediatamente.
• se a ferramenta de corte, pinos de fixação e a unidade de corte completa apresentam desgaste ou estão danificados. Peças desgastadas ou danificadas têm que ser imediatamente substituídos, em conjuntos completos, para se evitarem desequilíbrios.

- Maneje o aparelho somente em estado perfeito. Faça um controlo visual antes de manejar o aparelho. Controle, especialmente dispositivos de segurança, elementos eléctricos de comando, cabos condutores de corrente e uniões roscadas relativamente a danos e assento fixo. Substitua as peças danificadas antes de trabalhar com o aparelho.

- Controlar o dispositivo de captação de relva frequentemente, quanto a desgaste e deformação.

• Pessoas com menos de 16 anos não estão autorizadas a utilizar este aparelho - determinações locais podem fixar a idade mínima para o utilizador.
• Este aparelho não está preparado para ser utilizado por pessoas (crianças incluídas) com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e/ou de conhecimentos, a menos que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções desta pessoa de como o aparelho deve ser utilizado.
• As crianças devem ser vigiadas, para se garantir que elas não brinquem com o aparelho.

Durante o corte

• Não inclinar o aparelho quando ligar o motor, a menos que o mesmo tenha que ser inclinado ao arrancar. Se for este o caso, inclinar o aparelho apenas o estritamente necessário e levantar a parte que foi afastada pelo utilizador. Ter sempre em atenção para que ambas as mãos estejam na posição de trabalho, antes do aparelho voltar a ser colocado no solo.
• Respeitar a distância de segurança determinada pelas hastes do punho.
• Só ligar o motor quando os seus pés estiverem afastados a uma distância de segurança das ferramentas de corte.

• Manter sempre uma posição de segurança. Nunca andar appressado, manter um deslocamento suave em frente.
  ●Cortes em zonas com declive:

• Efectuar os cortes sempre transversais em relação ao declive e não para cima e para baixo.

• Ter especial atenção em mudanças de direcção.
• Não efectuar cortes em declives muito íngremes (max. 20%).

- Ter cuidado especial, quando o corte é efectuado em marcha-atrás e o aparelho se aproxima do corpo do utilizador.

• Cuidado não tocar na lâmina de corte em movimento.
• Não se coloque em frente da abertura de captação de relva.
• Não abrir a tampa de protecção, enquanto o motor ainda estiver em movimento.
• Não conduzir a cortadora de relva sobre saibro – perigo de projecção de pedras!
• Trabalhe apenas à luz do dia ou com boa iluminacção artificial.
• Ao cortar relvas molhadas o aparelho pode escorregar devido à reduzida aderência e você pode cair. Corte só quando are/va estiver seca.
• Perante as condições seguintes, o aparelho tem que ser desligado – retirar a chave do contacto e o aparelho tem que estar completamente parado:

— ao abandonar a cortadora de relva
— ao libertar uma lâmina de corte bloqueada
- ao regular a altura de corte
— ao esvaziar um saco de captação de relva
- Se existiu um choque contra um corpo estranho (primeiro verificar, se a cortadora de relva ou as ferramentas de corte foram danificadas. Neste caso, eliminar antes os danos).
- Se a cortadora de relva tiver uma forte vibração provocada por desequilíbrio (desligar imediatamente a máquina e tentar descobrir a causa).
- Para levantar ou transportar a cortadora de relva.
- Para inclinar ou transportar a cortadora de relva (p. ex. afastamento ou acesso à relva ou sobre caminhos).

Manutenção

Atenção! Lâmina de corte em rotação

Antes de todos os trabalhos de manutenção e de limpeza:

• Retirar a chave do contacto e afastar o acumulador.

• Não tocar nas lâminas de corte em funcionamento.

• Controlar e apertar regularmente todos os parafusos e porcas de fixação visíveis, especialmente os da barra porta-lâminas.

• Não guardar a cortadora de relva em locais húmidos.
• Por razões de segurança, devem ser substituídas todas as peças desgastadas ou danificadas.
• As peças de reposição têm de corresponder às exigências determinadas pelo fabricante. Portanto, utilize somente peças de reposições originais ou peças de reposição autorizadas pelo fabricante.
• Mandar executar as reperações só por uma oficina especializada.

Carregador

• O carregador é indicado, exclusivamente, para carregar o acumulador da cortadora de relva.
• Nunca utilizar o carregador em locais húmidos ou molhados. Só para utilização em espaços fechados!
• Separar as ligações de cabo, puxando só pela ficha. Puxando pelo cabo, este e a ficha podem sofrer danos, deixando de focar garantida a segurança eléctrica.
• Nunca utilizar o carregador, se o cabo, a ficha ou o próprio aparelho tiverem ficado danificados por efeitos exteriores. Nesse caso, o carregador deve ser entregue na oficina especializada mais próxima, para reparação.
• Evitar que a função de refrigeração do aparelho seja prejudicada pela cobertura das ranhuras de refrigeração. Não utilizar o aparelho próximo de fontes de calor.
• Nunca abrir o carregador. Em caso de anomalia, entregá-lo numa oficina especializada para reparação.
• Para carregar o acumulador, utilizar somente os referidos carregadores. Utilizando outros carregadores, podem surgir defeitos ou acontecer um incêndio.

Acumulador

• Numa utilização errada, pode ser derramado líquido do acumulador. Evitar o contacto com ele. Num contacto acidental lavar com água. Se o líquido tiver atingido os olhos, deve, além da lavagem com água, ser consultado um médico. O líquido derramado do acumulador pode provocar irritações na pele ou até queimaduras.
• Em caso de utilização inadequada do acumulador, pode haver libertação de vapores. Proceder à imediata ventilação do local e, em caso de dores, consultar um médico. Os vapores podem irritar as vias respiratórias.

Perigo de incêndio!

• Não carregar o acumulador próximo de ácidos nem materiais inflamáveis.
• Carregar o acumulador só a uma temperatura ambiente entre 0 °C e +40 °C. Depois de uma forte carga, deixar o acumulador arrefecer.

Perigo de explosão

• Não colocar o acumulador sobre aquecedores domésticos nem o submeter a forte radiação solar.
• Só utilizar o acumulador a uma temperatura ambiente entre 0 °C e +40 °C.

Perigo de curto-circuito

• Em caso de reciclagem, transporte ou armazenamento, o acumulador tem que ser embalado (saco de plástico, caixa) ou os contactos têm que ser cobertos com fita adesiva.
• O «pack» do acumulador não pode ser aberto.

Reciclar os acumuladores sem prejudicar o meio ambiente

- Os acumuladores são acumuladores LI-ION e, por isso, é obrigatória a sua reciclagem. Os acumuladores defeituosos devem ser reciclados pelo comércio especializado. Os acumuladores têm que ser retirados do aparelho, antes deste ser abatido para sucata.

Reciclagem

- Os aparelhos eléctricos não fazem parte do lixo doméstico. Aparelho, acessórios e embalagem devem ser encaminhados para uma entidade que proceda à sua reutilização.

Montagem

Fixar as hastes do punho A B C

Cuidado

Na montagem ou abertura do punho da máquina, o cabo pode ser danificado.

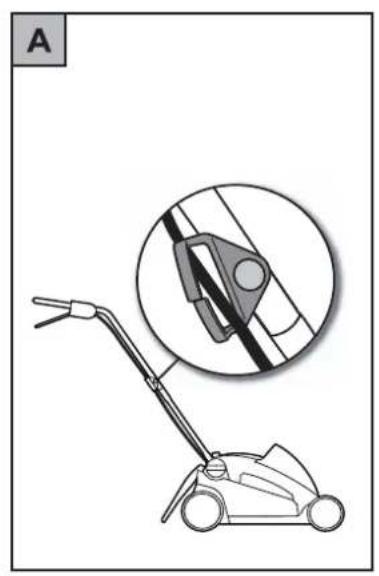

• Embutir o cabo na protecção contra vincagem de cabos. A

• Ao adaptar a altura do punho te B atenção para o cabo não ser esmagado.

• Levantar a parte inferior do punho e aparafusá-la fixamente com ambos os volantes (C1).

• Regular a altura pretendida do punho . B
• Levantar a parte superior do punho e aparafusá-la firmemente com as porcas de orelhas (2).

Montar o saco de captação de relva D E F G H J

- Ver as figuras sobre montagem.

Funcionamento

Informações gerais sobre o funcionamento

Chave de contacto K

Atenção! Lâmina de corte em rotação

Antes de todos os trabalhos de regulação:

• Retirar a chave de contacto.
• Não tocar nas lâminas de corte em funcionamento.

A máquina cortadora de relva só pode entrar em funcionamento com a chave de contacto inserida no aparelho.

Tempos de funcionamento

• Respeitar as determinações regionais.
• Junto das autoridades locais, deverá informar-se sobre os tempos de funcionamento.

Indicações sobre utilização das cortadoras de relva com acumuladores

A potência de superfície a atingir com a sua cortadora de relva com acumulador depende de vários factores, nomeadamente:

O tipo da relva

As cortadoras de relva com acumulador são indicadas para relvas tratadas com frequência, tratadas normalmente e,

também sob condições, depois de férias, para relvas não cortadas há já algum tempo. A potência de superfície vai, no entanto, diminuindo nesta sequência. Para os relevados raramente cortados não são aconselhadas as cortadoras de relva com acumuladores.

Estrutura da relva

A potência de superfície diminui progressivamente com o aumento da densidade da relva. A potência de superfície mais reduzida é obtida em relvas extremamente densas, p. ex. campos de golfe.

Estado da relva

O estado da relva (seca, húmida, molhada) tem forte influência na potência da superfície. Com a relva seca obtém-se a potência de superfície mais elevada.

Com relvas molhadas é necessária mais energia para o corte e captação e, consequentemente, a potência de superfície também é mais baixa.

Velocidade de corte a passo

A velocidade a passo influencia o tempo de corte da relva e, assim, a potência de superfície a concretizar.

Recomenda-se, por isso, um corte sem interrupção. O troço onde se efectua o corte não deve, se possível, ser passado pela segunda vez e a sobreposição das pistas de corte deve ser reduzida. O ligar e desligar com frequência reduz, igualmente, a capacidade disponível do acumulador.

Atenção! Utilizar o carregador só em espaços secos!

Indicações gerais sobre a carga

No interesse de uma longa duração do acumulador, devem ser observados os seguintes pontos:

• Antes da primeira utilização, o acumulador tem que ser carregado durante ca. de 5 horas.
• Em caso de tensão insuficiente do acumulador, a cortadora de relva desliga automaticamente. Neste caso, carregar o acumulador.
• O acumulador Li-Ion tem que ser carregado antes de pausas longas, p. ex., antes da pausa de Inverno.
• O tempo de carga é de 5 horas, se o acumulador estiver completamente descarregado.

• O acumulador Li-Ion pode ser carregado em qualquer estado da carga e esta pode ser interrompida em qualquer momento, sem provocar qualquer tipo de danos no acumulador (não existe o efeito de memria).

• Retirar a chave do contacto . K

• Desbloquear a tampa do acumulador exercendo pressão com os dedos L
• Retirar o acumulador para fora do compartimento . M
• Ligar o acumulador ao carregador . N
• Ligar o carregador a uma tomada de corrente (230 V \~) N.

Indicações sobre o carregador:

• LED vermelho iluminado: O acumulador está a carregar.
• LED verde iluminado: Está concluída a operação de carga.
• Se só o carregador estiver ligado a uma tomada, nenhum LED está iluminado.
• No interesse de uma longa duração do acumulador, o aparelho não deve estar ligado à corrente mais de dois dias.

Indicações sobre o estado da carga:

LED verde iluminado:

- A capacidade do acumulador =

LED amarelo iluminado:

- A capacidade do acumulador =

LED vermelho pisca (bateria quase vazia):

- A capacidade do acumulador =

- A bateria deve ser carregada

LED vermelho iluminado (A unidade desliga-se):

- A capacidade do acumulador = ou

- avaria (Tal como a bateria está muito quente)

Regular altura de corte O

Atenção! Lâmina de corte em rotação

Efectuar trabalhos/regulações no aparelho só com o motor desligado e a ferramenta de corte completamente parada.

- Desligar o motor e retirar a chave do contacto.

1. Puxar a alavanca para fora (1).
2. Regular a altura de corte pretendida (2).
3. Pressionar a alavanca para dentro (3).

Pendurar o saco de captação da relva P

Atenção! Lâmina de corte em rotação

Efectuar regulações no aparelho só com o motor desligado e a ferramenta de corte completamente parada.

• Desligar o motor e retirar a chave do contacto.

• O saco de captação da relva só deve ser pendurado se os seus pés estiverem suficientemente afastados da ferramenta de corte.

• Levantar a tampa de protecção.

• Pendurar o saco de captação da relva com os ganchos nos entalhes da estrutura do aparelho (ver seta).
• Colocar a tampa de protecção.

Altura de corte – estado da relva

• Cortar, se possível, a relva seca, para proteger o céspede. No caso de relva húmida e crescida, eventualmente cortar com uma altura de corte mais elevada.
• Em regra, é regulada uma altura de corte de 40 mm.

- Ligar a cortadora de relva sobre uma superfície plana. Não sobre a relva crescida – aqui, em caso de emergência, inclinar Q.

Motor ligado R

1. Pressionar e manter premido o botão (1).
2. Puxar a haste de segurança (2) para cima.
3. Soltar o botão (1).

Motor desligado R

Soltar a haste de segurança (2).

Indicação sobre corte da relva:

Para que não se formem estrias na relva, as pistas de corte têm que se sobrepor sempre em alguns centímetros S

Protecção contra sobrecarga

Em caso de sobrecarga ou bloqueio, o motor desliga automaticamente!

Retirar a chave de contacto e eliminar a anomalia!

• Sobrecarga: Altura de corte demasiado baixa, andamento demasiado rápido.
• Bloqueio: Corpo estranho na área de corte (p. ex. ramos).
• O aparelho pode ser ligado novamente passados ca. de 5 minutos.

Esvaziar o saco de captação de relva T

Se o saco de captação de relva estiver cheio, a tampa da indicação do nível de enchimento baixa.

Atenção! Lâmina de corte em rotação

Efectuar regulações no aparelho só com o motor desligado e a ferramenta de corte completamente parada.

• Desligar o motor e retirar a chave do contacto.
• Esvaziar o saco de captação da relva.
• Antes do arranque, eliminar eventuais entupimentos no compartimento de corte.

Indicação sobre o nível de enchimento:

Para um funcionamento perfeito da indicação do nível de enchimento, limpar regularmente os furos por baixo da indicação do nível de enchimento no saco de captação da relva com uma pequena vassoura.

Segar / Capturas (cut / collect)

Activar a função de cortar e recolher U

Atenção! Lâmina rotativa

Proceder a trabalhos/ajustes no aparelho somente com o motor desligado e a ferramenta de corte parada.

- Ligar o motor apenas quando os seus pés estiverem suficientemente afastados da ferramenta de corte.

1. Retire o saco de recolha.
2. Rode o interruptor para „CUT/COLLECT“.
3. Pendure o saco colector com gancho nas concavidades no chassis (ver setas).
4. Ligue o motor.

Mulching (mulch)

Na função de "Mulching" a relva é repetidamente cortada por um sistema de corte especial e novamente largada no solo. Não se formam, assim, resíduos de relva. Além disso, a função de "Mulching" evita o ressecamento da relva.

Informações sobre mulching:

Recomendamos:

• Dependendo do crescimento da relva, deve realizar a função de mulching 1 – 2 x por semana
• A relva não pode estar demasiado alto nem demasiado húmida!
• Na função de mulching deve andar devagar
• Certifique-se que as vias de corte se sobrepõem.
• Não corte mais de 20 mm de relva.

Nota:

Quando a relva tem musgo ou raízes mortas, não se recomenda a função de "Mulching", porque o material de corte permanece na superfície com musgo ou raízes mortas, não podendo assim ser devolvido ao solo.

- Adubar e escarificar regularmente a relva.

Activar a função de mulching U

Atenção! Lâmina rotativa

Proceder a trabalhos/ajustes no aparelho somente com o motor desligado e a ferramenta de corte parada.

- Ligar o motor apenas quando os seus pés estiverem suficientemente afastados da ferramenta de corte.

1. Retire o saco de recolha.
2. Rode o interruptor para "MULCH".
3. Ligue o motor.

Transporte

Atenção!

Antes do transporte sobre ou dentro de um veículo:

• Desligar o motor e retirar a chave do contacto.
• Deixar o motor arrefecer (ca. de 30 minutos).
• No caso de transportar o aparelho sobre ou dentro dum veículo, segure-o suficientemente para não deslocar-se involuntariamente.

Atenção!

- Para movimentar o aparelho sobre passagens estreitas, como por exemplo, caminhos ou entradas para pátios, deverá, primeiro, desligar o motor.

Manutenção

Generalidades

Atenção! Lâmina de corte em rotação

Antes de todos os trabalhos de manutenção e de limpeza:

• Desligar o motor e retirar a chave do contacto.
• Desmontar o acumulador.
• Não tocar nas lâminas de corte em funcionamento.

Limpeza

Atenção!

Use luvas de trabalho para a sua protecção.

• Depois de cada corte, limpar a cortadora de relva com uma pequena vassoura.
• Nunca deitar água sobre a cortadora de relva.
• Limpe regularmente a tampa de mulch com uma vassoura de mão. V

Arrumação no Inverno

• Depois de cada época de corte da relva, fazer uma limpeza profunda da cortadora de relva.
• Durante o Outono, pedir num Serviço de Assistência Técnica uma revisão à sua cortadora de relva.
  ●Guardar a cortadora de relva num espaço seco.

- O acumulador Li-lon tem que ser carregado antes de pausas longas, p. ex., antes da pausa de Inverno.

Barra da lâmina W

Atenção! Lâmina em rotação

Antes de qualquer trabalho de manutenção e de limpeza:

●Retirar a chave do contacto.
- Desmontar o acumulador.
- Cuidado, não toque nas lâminas em funcionamento.
- Usar luvas de protecção.

Atenção!

Os trabalhos na lâmina devem ser realizados por uma loja especializada.
- O polimento da lâmina pode causar desalinhamentos. Por isso, deve realizar uma verificação de alinhamento de acordo com as determinações de segurança.

• Os trabalhos na lâmina devem ser realizados por uma loja especializada. A mudança da barra da lâmina requer uma chave dinamométrica de 10 mm. Binário de aperto dos parafusos: 6 - 7 Nm. (LI-ION POWER 34, LI-ION POWER 37).
• Os trabalhos na lâmina devem ser realizados por uma loja especializada. A mudança da barra da lâmina requer uma chave dinamométrica de 13 mm. Binário de aperto dos parafusos: 16-18 Nm. (LI-ION POWER 40).
• Utilizar somente peças de reposição de origem da WOLF-Garten.

Eliminação de anomalias

Problema Causa possível		Como remediar
Funcionamento ruidoso, forte vibração do aparelho	• Lâmina danificada • Serviço Assistência Técnica
	• Fixação da lâmina solta • Serviço Assistência Técnica
Motor não funciona	• Acumulador descarregado • Ver pág. 139 (Carregar o acumulador)
	• Acumulador com defeito • Serviço Assistência Técnica
	• Chave não está encaixada no contacto • Ver pág. 138 (Chave de contacto)
Deficiente corte/capacidade de captação	• Lâmina truncada • Serviço Assistência Técnica
	• Saco de captação entupido	• Ver pág. 140 (Esvaziar o saco de captação de relva)
	• Altura de corte desajustada • Ver pág. 139 (Regular altura de corte)
	• Acumulador com defeito • Serviço Assistência Técnica

Peças de reposição

N.o de encomenda Designação do artigo Descrição do artigo
4904 031 Cesto colector de erva (LI-ION POWER 34)
4907 031 Cesto colector de erva(LI-ION POWER 37)
4970 031 Cesto colector de erva (LI-ION POWER 40)
4908 096 Vi 34 X Barra da lâmina 34 cm
4939 096 Vi 37 A Barra da lâmina 37 cm
4949 096 Vi 40 A Barra da lâmina 40 cm
4919 096 LI-ION POWER Pack 2 Acumulador de substituição
4939 090 LI-ION POWER Pack 1 Acumulador de substituição
4939 072 Carregador

Garantia

Em cada país são válidas as determinações sobre garantia publicadas pela nossa Empresa ou pela Firma importadora. As anomalias são suportadas por nós sem encargos, no âmbito das condições de garantia, desde que a anomalia tenha sido provocada por uma falha de material ou de produção. Em caso de garantia, dirija-se à firma vendedora ou à nossa filial mais próxima.

Notes

Notes

++ 49 6805 79-0

++ 49 6805 79 442

A
