LIION Power 37 - Tosaerba Wolf Garten - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tosaerba senza fili
Marca	Wolf Garten
Modello	LIION Power 37
Larghezza di taglio	37 cm
Altezza di taglio	Regolabile in continuo, raccomandato 40-50 mm
Alimentazione	Batteria agli ioni di litio ricaricabile, caricabatterie 230 V ~
Tempo di ricarica	Circa 5-6 ore (scarica)
Funzioni	Taglio, raccolta, pacciamatura (interruttore CCM)
Sicurezza	Interruttore a due mani, chiave di contatto, staffa di sicurezza, arresto motore automatico
Indicatore di livello di riempimento	Sì, sul sacco di raccolta
Visualizzazione stato di carica	LED (verde, giallo, rosso)
Regolazione del manubrio	Altezza regolabile
Manutenzione	Pulizia con spazzola o panno, non utilizzare acqua
Ricambi	Originali Wolf Garten (lama, sacco, batteria, caricabatterie)
Garanzia	Secondo condizioni del produttore, riparazione gratuita per vizi di materiale/fabbricazione

Domande frequenti - LIION Power 37 Wolf Garten

Come caricare la batteria del tosaerba Wolf Garten LIION Power 37?

Rimuovere la chiave di contatto e togliere la batteria dal vano. Collegare la batteria al caricabatterie fornito, quindi collegare il caricabatterie a una presa 230 V. Il LED rosso indica la carica, il LED verde segnala la carica terminata. Il tempo di ricarica è di circa 5-6 ore per una batteria completamente scarica.

Quale altezza di taglio scegliere per un prato?

L'altezza di taglio raccomandata è di 40-50 mm. Per un prato umido, tagliare più alto. Utilizzare la leva di regolazione per impostare l'altezza desiderata. Evitare di tagliare più di 20 mm in una volta per non sovraccaricare il tosaerba.

Come utilizzare la funzione pacciamatura (mulch)?

Attivare la funzione pacciamatura regolando l'interruttore CCM sulla posizione MULCH. Rimuovere prima il sacco di raccolta. Tagliare lentamente e sovrapporre i passaggi. La pacciamatura è ideale per un prato asciutto e non troppo alto. Non usarla su muschio o erbacce.

Come pulire il tosaerba dopo l'uso?

Prima di qualsiasi pulizia, rimuovere la chiave di contatto e la batteria. Utilizzare una spazzola o un panno per rimuovere l'erba. Non pulire mai il tosaerba con getto d'acqua. Pulire regolarmente lo sportello di pacciamatura e i fori dell'indicatore di livello con una spazzola a mano.

Cosa fare se il tosaerba non si avvia?

Verificare che la chiave di contatto sia inserita, che la batteria sia carica (LED rosso lampeggiante significa batteria scarica) e che il sacco di raccolta sia installato correttamente. Se il motore non si avvia ancora, consultare il capitolo "Come rimediare ai guasti" del manuale.

Come sostituire la lama del tosaerba?

Rimuovere la chiave di contatto e la batteria. Indossare guanti protettivi. Svitare la vite centrale con una chiave dinamometrica (coppia 6-7 Nm). Sostituire la lama con un ricambio originale Wolf Garten. L'affilatura deve essere eseguita da un'officina specializzata per evitare squilibri.

Come trasportare il tosaerba in sicurezza?

Prima del trasporto, spegnere il motore e rimuovere la chiave di contatto. Lasciare raffreddare il motore per circa 30 minuti. Per il trasporto in veicolo, assicurare saldamente il tosaerba per evitare che scivoli. Non inclinare l'apparecchio più del necessario.

Come svuotare il sacco di raccolta?

Quando il sacco è pieno, la valvola di sicurezza si chiude automaticamente. Spegnere il motore, rimuovere la chiave di contatto. Sollevare il cofano, sganciare il sacco, svuotarlo e rimetterlo a posto. Assicurarsi che i ganci siano ben inseriti nei fori del telaio.

Quali sono le principali norme di sicurezza da rispettare?

Leggere tutto il manuale prima dell'uso. Non tagliare mai con persone o animali nelle vicinanze. Indossare scarpe di sicurezza e abiti aderenti. Prima di qualsiasi manutenzione, rimuovere la chiave di contatto. Attenzione: la lama gira ancora dopo l'arresto. Non tagliare su pendenze superiori al 20%.

Come regolare l'altezza del manubrio?

Piegare la parte inferiore del manubrio e serrare le due manopole. Regolare l'altezza desiderata, quindi piegare la parte superiore e fissarla con i dadi ad alette. Assicurarsi che il cavo non sia ondulato. Il tosaerba deve essere spento e la chiave di contatto rimossa.

MANUALE UTENTE LIION Power 37 Wolf Garten

Istruzioni per l'uso originali 25

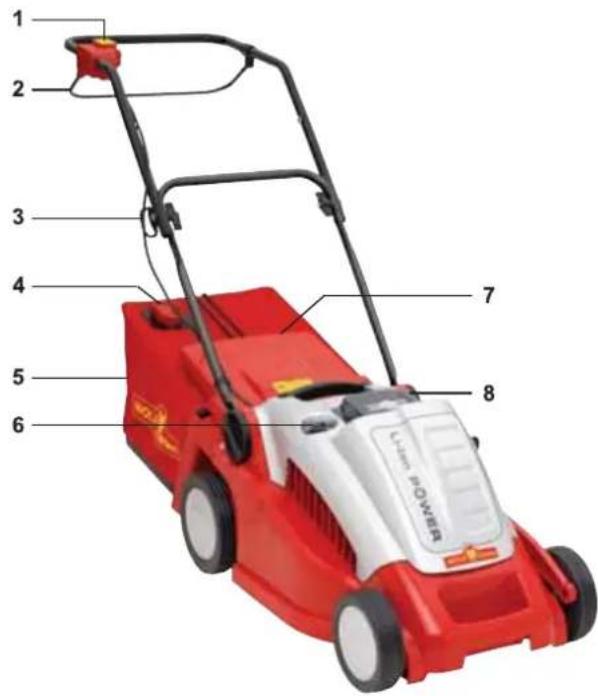

1 Interrutore per avviare
2 Archi di sicurezza
3 Regolazione profondit di lavoro
4 Indicatore di pieno carico
5 Raccoglierba

1 2 3 4 5 6 7 8 Lawn POWER

6 Interruttore CCM (cut-collect-mulch) - LI-ION POWER 37, LI-ION POWER 40
7 Deflettore
8 Batteria di ricambio
9 Regolazione altezza impug-natura
10 Regolazione dell'altezza di taglio
11 Indicator dell' altezza
12 Indicatore del livello di carica
13 Chiave di contatto

NL

Indicazioni di sicurezza .....25

Montaggio .27

Messa in opera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Trasporto....29

Manutenzione. .29

Interventi di riparazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Ricambi .30

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Indicazioni di sicurezza

Legenda simboli

Attenzione! Prima dell'uso leggere istruzio- ni!

Allontanare le persone dalla zona di pericolo!

Attenzione! - Lame taglienti. Prima di eseguire qualsiasi operazione di manutenzione, rimuovere la chiave di contatto e la batteria.

Attenzione! Le lame non si fermano subito. Attendere l'arresto di tutte le parti rotanti.

A seconda del sistema, prima dell'accensione del motore possono trascorrere 2-3 secondi.

Dati generali

• Quest'apparecchio è destinato esclusivamente
  — all'impiego secondo le descrizioni ed istruzioni di sicurezza fornite in questo libretto d'istruzioni per l'uso;
  — per falciare superfici erbose della casa e nel giardinaggio ricreativo.
• Qualsiasi altro uso non è regolare. L'uso irregolare comporta l'estinzione della garanzia ed la ricusazione di qualsiasi responsabilità da parte del costruttore. L'utilizzatore risponde di tutti i danni ai terzi ed alle loro proprietà. Le modifiche abusive apportate all'apparecchio escludono una responsabilità della casa produttrice per i danni da esse risultanti.

• Non falciare mai nelle immediate vicinanze di persone, in particolare bambini e animali.

• Il tosaerba non deve essere esposto a temperature superiori a 40° C, cioè non deve essere lasciato in pieno sole o per lungo tempo nel bagagliaio della macchina.

• E' necessario che l'operatore della macchina legga attentamente questo manuale di istruzioni prima di utilizzare la macchina per la prima volta. Seguire le istruzioni e conservare il manuale per un utilizzo successivo. Vietare l'uso dell'apparecchio ai bambini e ad altre persone, che non conoscono queste istruzioni per l'uso. In caso di cambio del proprietario, consegnare questo libretto d'istruzioni per l'uso unitamente all'apparecchio.

• Durante il lavoro con oppure a questo apparecchio indossare un abbigliamento adeguato, come per esempio:

• calzature di sicurezza,

• pantaloni lunghi,
• indumenti aderenti,

• occhiali protettivi.

• Usare l'apparecchio solo nello stato tecnico prescritto e fornito dalla casa produttrice.

• Indicazioni sulla targhetta d'identificazione: Questi dati sono importantissimi per la successiva identificazione, per l'ordinazione dei ricambi dell'apparecchio e per il servizio assistenza clienti. La targhetta delle caratteristiche si trova vicino al motore. Riportate tutti i dati della targhetta d'identificazione del vostro apparecchio nello specchietto sottostante. Questi ed altri dati sull'apparecchio sono riportati sulla separata dichiarazione di conformità CE, che è parte integrante di questo libretto d'istruzioni.

Prima della falciatura

• Esaminare il terreno, su cui si impiega la macchina ed eliminare tutti gli oggetti, che possono essere raccolti ed eliminati.
• Controllare il cavo installato all'esterno dell'apparecchio ed appurare l'eventuale esistenza di un danneggiamento ed invecchiamento (fragilità) del cavo di collegamento. Utilizzare soltanto con condizioni a perfetta regola d'arte.
  ●Fare eseguire le riparazioni sul cavo soltanto da uno specialista.
• Prima dell'uso controllare,

— se il raccoglierba funziona e la valvola d'espulsione chiude correttamente. Sostituire immediatamente le parti danneggiate, usurate o mancanti;

• se gli utensili di taglio, i perni di fissaggio e tutto il gruppo di taglio sono usurati o danneggiati. Al fine di escludere squilibri, fare sostituire da un'officina specializ-zata sempre il set completo delle parti usurate o danneggiate.
• Usare l'apparecchio solo in per-fetto stato. Prima d'ogni uso provvedere ad un controllo a vista. Controllare specialmente eventuali danni ed il corretto fissaggio dei dispositivi di sicurezza, degli elementi di comando e degli accoppiamenti a vite. Prima dell'uso sostituire le parti danneggiate.
• Le persone che utilizzano l'apparec-chio non devono essere sotto l'influenza di sostanze inebrianti, come p. es. alcool, droghe o medicinali.
• L'uso dell'apparecchio è vietato alle persone d'età inferiore a 16 anni – disposizioni locali possono stabilire l'età minima dell'utilizzatore.
• Questo apparecchio non è previsto per essere impiegato da persone (compresi i bambini) con ridotte capacità fisiche, sensorali o mentali o privi di esperienza e/o di competenze specifiche, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o non abbiano da questa ricevuto istruzioni per l'uso corretto dell'apparecchio.
• I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.

Per la falciatura

• Non inclinare l'apparecchio, quando si accende il motore, a meno che l'apparecchio debba essere inclinato per l'avviamento. In tal caso non inclinare l'apparecchio più di quanto sia assolutamente necessario e sollevare soltanto la parte, che è distante dall'operatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l'apparecchio sul terreno.
• Mantenere la distanza di sicurezza imposta dalla tiranteria.
• Accendere il motore solo quando i piedi si trovano a distanza sicura dagli utensili di taglio
• Controllare che l'appoggio sia sicuro. Non correre. Procedere con calma.

• Taglio dell'erba su pendii:

• Tagliare l'erba trasversalmente rispetto al pendio, mai in salita o in discesa.

• Prestare un'attenzione particolare nel cambiare direzione.
• Non tagliare l'erba su pendii ripidi.

- Usare particolare cautela nel procedere all'indietro tirando il tosaerba verso di sé.

• Attenzione, non toccare le lame in funzionamento.
• Non sostare davanti all'apertura di espulsione dell'erba.
• Non aprire mai il coperchio di protezione se il motore è ancora in funzionamento.
• Non procedere sulla ghiaia se il motore è in funzionamento – sussiste il rischio di essere colpiti da pietre.
• Nella falciatura su erba umida, a causa della ridotta aderenza al terreno, l'apparecchio può slittare provocando la vostra caduta. Falciate solo quando l'erba è asciutta.
• Lavorare solo alla luce del giorno o con una luce artificiale sufficiente.

• Nelle seguenti circostanze, è necessario spegnere l'apparecchio, estrarre la chiave di contatto e attendere l'arresto:

• quando il tosaerba viene lasciato incustodito
  — per liberare una lama bloccata
  — per regolare l'altezza di taglio
  — per svuotare il sacco raccoglierba

• in caso d'impatto con un corpo estraneo (accertarsi innanzitutto di eventuali danni al tosaerba o agli utensili da taglio. Quindi, per prima cosa, riparare il danno)

• se il tosaerba vibra molto a causa dello squilibrio (spegnere subito e cercare la causa)
• se il cavo di collegamento ha subito danni durante l'uso
• per sollevare o spostare il tosaerba
• per ribaltare o trasportare il tosaerba (p. es dal prato/verso il prato o su strada)

La manutenzione

Attenzione! Lama rotante

Prima di effettuare qualsiasi manutenzione e pulizia:
- Rimuovere la chiave di contatto e la batteria.
●Non toccate lame in movimento.

- Controllare regolarmente che tutte le viti di fissaggio ed i dadi visibili siano ben serrati, specialmente nella barra portalama; serrarli se necessario.

• Non riporre il tosaerba in ambienti umidi.
• Per motivi di sicurezza, sostituire le parti usurate o danneggiate.
• I ricambi e gli accessori devono avere i requisiti stabiliti dal produttore. Utilizzare perciò solo ricambi originali ed accessori originali oppure i ricambi e gli accessori autorizzati dal produttore.
• Fare eseguire le riparazioni esclusivamente dall'officina specializzata.

Caricabatterie

• Questo carica batterie deve essere usato solo per i tosaerba WOLF-Garten modello LI-ION POWER 34.
• Non riporre o usare il caricabatterie in luoghi umidl o bagnati ma solo in ambienti asciutti.
• Scollegare il caricabatterie dalla relativa presa afferrando lo spinotto ed evitando di tirare il cavo poichè si potrebbero causare dei danni alle con nessioni interne che renderebbero inservibile il caricabatterie stesso.
• Non utilizzare mai il caricabatterie se il cavo, la spina o qualche altro componente del tosaerba siano guasti. Ogni riparazione dovrà essere effet-tuata esclusivamente da personale qualifi cato.
• Assicurarsi che il raffreddamento del caricaricabatterie sia sempre garantito tenendo pulita e libera la griglia di raffreddamento. Non utilizzare il caricabatterie nelle vicinanze di sorgenti di ca lore.
• Non tentare di smontare il caricabatterie o di aprire.
• Utilizzare solo ricambi originali WOLF-Garten; in caso contrario non è possibile garantire che il tosaerba sia conforme alle disposizi-oni in materia di sicurezza.

Batterie

• In caso di errata applicazione, il liquido più fuoriuscire dalla batteria. Evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, si prega contattare immediatamente un medico per le cure del caso. Il liquido fuoriuscito dalla batteira più provocare irritazione della pelle o ustioni.
• Se il pacco batteria è danneggiato e se viene utilizzato in modo improprio potrebbe verificarsi una fuoriuscita di vapori. In tal caso, cambiare l'aria e consultare un medico in caso di disturbi. I vapori potrebbero irritare le vie respiratorie.

Pericolo di incendio!

• Non caricare mai le batterie vicino ad acidi e materiali facilmente infiammabili.
• Caricare la batteria solo a temperature ambiente comprese tra 0 e + 40 °C. In caso di forte sollecitazione, far raffreddare le batterie.

Pericolo di esplosione!

Proteggere la batteria dal surriscaldamento e dal fuoco.

• Non deporte su radiatori ed evitare un'esposizione prolungata ai raggi solari.
• Utilizzare l'apparecchio solo a temperature ambiente comprese tra 0 °C e + 40 °C.

Pericolo di corto circuito

• Per lo smaltimento, il trasporto o lo stoccaggio è necessario imballare la batteria (sacchetto di plastica o scatola) o coprire i contatti con nastro adesivo.
• Il pacco batteria non deve essere aperto.

Smaltire le batteria in modo ecologico

●Gli accumulatori sono per lo più adatti secondo l'attuale stato della tecnica all'alimentazione di energia di apparecchi elettrici indipendenti dalla rete della corrente. Le celle al Li-ION sono dannose per l'ambiente, se vengono smaltite insieme agli altri rifiuti urbani.

Smaltimento rifi uti

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Montaggio

Fissare l'asta dell'impugnatura A B C

Cautela!

Il cavo può venire danneggiato quando viene piegata od estratta l'impugnatura.

●Avvolgete il cavo nella protezione curva . A
- Quando regolate l'altezza del'impugnatura abbiate cura che il cavo non sia arricciato B

1. Sollevare la parte inferiore dell'impugnatura ed avvitarla saldamente ai due volantini (CI).
2. Impostare l'altezza desiderata dell'impugnatura . B
3. Sollevare la parte superiore dell'impugnatura ed avvitarla saldamente ai due dadi ad alette (2).

Montare il raccogliðrbæ F G H J

- Vedere illustrazioni.

Messa in opera

Generale

Chiave di contatto K

Attenzione! Lama rotante

Prima di ogni operazione di regolazione:

●Rimuovere la chiave di contatto.
●Non toccare le lame mentre sono in moto.

Il tosaerba ibrido riceve corrente solo quando la chiave di contatto è inserita.

Tempo d'esercizio

- Si prega di osservare le prescrizioni vigenti nei singoli stati.

Cenni sull'impiego dei toagliaerba WOLF-Garten ad accumulatore

La superfi cie di taglio del prato dipende, con il Vostro tagliaerba ad accumulatore, da diversi fattori, cioè: Tipo di erba

I tagliaerba ad accumulatore sono adatti per super fi ci prato spesse volte curato, normalmente curato e condizionata- mente anche per prati abbandonati per i periodi delle vacanze. La capacit'a di taglio rispetto alla superfi cie tende a calare proporzionalmente nella sequenza succitata. Per prati con colture a fi ori selvaggi, raramente tagliati, tali tagliaerba ad accumulatore non sono consigliabili.

Struttura del prato

Il rendimento/taglio tende a calare a seconda della densità del prato. Il rendimento più basso lo si ottiene con i prati estremamente densi, ad esempio per il Gold.

Condizioni del prato

Le condizioni del prato (asciutto, rugiadoso, bagnato) influiscono in modo determinante sulla resa per metro quadro. La maggiore resa per metro quadro si ottiene se il prato è asciutto. Se il prato è bagnato, per il taglio e la raccolta viene usata più energia, di conseguenza anche la resa per metro quadro è più bassa.

Velocità avanzamento/taglio

La velocità di taglio infl uenza la durata del lavoro e quindi il rendimento/superfi cie realizzabile. Per tale motivo, viene consigliato un taglio con avanzamento veloce. Evitare di passare due volta sulla identica traccia e tenere il vordo di sovrapposizione più stretto possibile. Anche un reiterato inserimento/disinserimento dell'apparecchio, tende a ridurre la esistente capacità dell'accumulatore.

Ricarica della batteria

Attenzione! Utilizzare il caricabatterie solo in ambienti asciutti!

Avvertenze generali sulla ricarica

Al fine di garantire una lunga durata della batteria, è consigliabile rispettare i seguenti punti:

• Prima del primo uso la batteria deve essere ricaricata per circa 5-6 ore.
• Se la tensione della batteria è insufficiente, il tosaerba si spegne automaticamente. In tal caso è necessario caricare la batteria.
• La batteria agli ioni di litio deve essere ricaricata prima di ogni pausa prolungata, come ad esempio prima di riporre il tosaerba in magazzino nella stagione invernale.

- Il tempo di carica ammonta per una batteria completamente scarica a 5-6 ore.

- La batteria al litio può essere ricaricata anche se non è scarica e la ricarica può essere interrotta in qualsiasi momento senza danneggiare la batteria (nessun effetto memoria).

1. Staccare la chiave di contatto K
2. Sbloccare il coperchio della batteria con una pressione del dito L
3. Estrarre la batteria dall'apposito vano M
4. Collegare la batteria al caricabatterie N.
5. Collegare il caricabatterie a una presa di corrente (230 V\~) N.

Note sul caricabatterie:

• LED rosso acceso: batteria in ricarica
• LED verde acceso: ricarica terminata
• Se il caricabatterie è collegato a una presa di corrente, ma la batteria non è inserita, non si accende alcun LED.
• Nell'interesse di una lunga durata dell'accumulatore, l'apparecchio non deve essere collegato per un periodo superiore a 2 giorni all'apparecchio carica-batterie.

Note sull'indicatore del livello di carica:

LED verde acceso:

- Capacità della batteria =

LED giallo acceso:

- Capacità della batteria =

LED rosso lampeggiante (batteria quasi scarica):

- Capacità della batteria =

- La batteria deve essere ricaricata

LED rosso acceso (l'apparecchio si spegne):

- Capacità della batteria = oppure

- anomalia (p. es. batteria surriscaldata)

Appendete il sacco raccoglitore O

Attenzione! Lama rotante

Iniziate regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.

• Spegnere il motore ed estrarre la chiave di contatto.

• Non appendete il sacco raccoglitore fino a che i vostri piedi non siano ad una distanza di sicurezza dall'elemento da taglio.

• Sollevare la copertura di protezione.

• Appendere il sacco per la raccolta al gancio che si trova nella cavit dell'intelaiatura (vedere freccia).

• Collocare la copertura di protezione.

Impostate l'altezza del taglio P

Attenzione! Lama rotante

Fate dei lavori/regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.

-Spegnere il motore ed estrarre la chiave di contatto.

1. Tirare la leva verso l'esterno.
2. Impostare l'altezza di taglio desiderata.
3. Premere di nuovo la leva all'interno.

Altezza di taglio

• Tagliare possibilmente su prato asciutto per non danneggiare la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una maggiore altezza di taglio.
• Di regola si tosa ad un'altezza di taglio di 40-50 mm.

Avviare il tagliaerba

●Avviare la tosaerba su superficie piana.
- Possibilmente non nell'erba alta. In questo caso inclinare leggermente come risulta dalla figura .Q

Per avviare il motore R

1. Tener premuto il pulsante (1).
2. Tirare la leva (1) e lasciare il pilsante (2).

Per spegnere il motore R

Lasciare la leva (2).

Suggerimenti per la rasatura:

Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri S

Protezione contro il sovraccarico

In caso di sovraccarico o bloccaggio, il motore si disin- serisce automaticamente!

Rimuovere la chiave di contatto ed eliminare la causa!

• Sovraccarico: Altezza di taglio troppo bassa, avanzamento troppo rapido.
• Bloccaggio: corpi estranei nella zona di taglio (per es. rami).
• L'attrezzo pu essere reinserito dopo ca. 5 min.

Svuotate il sacco raccoglitore T

Quando il sacco raccoglitore è pieno, il risvolto si abbassa automaticamente.

Attenzione! Lama rotante

Iniziate delle regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.

• Spegnere il motore ed estrarre la chiave di contatto.
  ●Svuotate il sacco raccoglitore.
• Prima di iniziare rimuovete potenziali ostacoli nello spazio dove volete tagliare.

Istruzioni per l'indicatore di livello:

Per un funzionamento efficiente dell'indicatore di livello, pulite regolarmente i fori sotto l'indicatore di livello nel sacco raccoglitore con una spazzola a mano.

Tagliare / Raccogliere (LI-ION POWER 37, LI-ION POWER 40)

Attivate la funzione "taglia/raccogli" U

Attenzione! Lama rotante

Iniziate regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.

- Non avviate il motore fino a che i vostri piedi non siano ad una distanza di sicurezza dall'elemento da taglio.

1. Togliere il raccoglierba.
2. Girate l'interruttore sulla funzione "TAGLIA/RACCOGLI".
3. Appendete il sacco raccoglitore se necessario.
4. Avviate il motore.

Trasporto

Attenzione!

Prima di trasporto su o in un veicolo:

• Spegnere il motore ed estrarre la chiave di contatto.
  ●Lasciare raffreddare il motore (circa 30 minuti).
• Per muovere l'apparecchio su super-fici diverse dal prato, spegnere prima il motore.

Manutenzione

Generale

Attenzione! Lama rotante

Prima di ogni operazione di manutenzione e pulizia:

• Estrarre la chiave di contatto.
  ●Togliere la batteria.
  ●Non toccare le lame mentre sono in moto.

Pulizia

Attenzione!

Indossare guanti protettivi.

- Dopo ogni tosatura abbiate l'avvertenza di pulire la tosaerba con uno straccio oppure con uno scopino.

(LI-ION POWER 37, LI-ION POWER 40)

Durante il „mulching“ l'erba viene tagliata pi volte da uno speciale sistema di taglio e riportata sul terreno. Cos non si ha nessuno scarto di erba. Inoltre il „mulching“ evita che il prato si secchi.

Istruzioni per la pacciamatura

Raccommandiamo:

• A seconda della crescita dell'erba, fate la pacciamatura 1 - 2 x la settimana
• L'erba non dovrebbe essere troppo alta né troppo bagnata!
  ●Andate piano quando fate la pacciamatura
• Abbiate cura che i canali della lama non si sovrapponga- no.
  ●Non tagliate l'erba più di 20 mm.

Nota:

Non è consigliabile fare la pacciamatura nel caso di erba aggrovigliata o piena di muschio, perché il materiale tagliato rimane sulla superficie del muschio e/o dei grovigli e così non può essere assorbita dal terreno.
- Scarificate e concimate il prato regolarmente.

Attivare la funzione di mulching

Attenzione! Lama rotante

Iniziate regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.
- Non avviate il motore fino a che i vostri piedi non siano ad una distanza di sicurezza dall'elemento da taglio.

1. Togliere il raccoglierba.
2. Ruotare l'interruttore su „MULCH“.
3. Avviate il motore.

Attenzione!

- Per il trasporto sopra o dentro a un veicolo, fissare adeguatamente l'apparecchio contro lo spostamento accidentale.

• In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto.
• Pulire ad intervalli regolari il contenitore dell'erba finemente sminuzzata con uno spazzolone a mano (LI-ION POWER 37, LI-ION POWER 40). V

Accantonamento durante l'inverno

• Al termine di ogni stagione di taglio, eseguire una pulizia completa del tosaerba.
• In autunno, far controllare il tosaerba presso un'officina convenzionata della WOLF-Garten.
• Conservare il tosaerba in un locale asciutto.
• La batteria agli ioni di litio deve essere ricaricata prima di ogni pausa prolungata, come ad esempio prima di riporre il tosaerba in magazzino nella stagione invernale.

Sostituzione della lama W

Attenzione! Lama rotante

Prima di ogni operazione di manutenzione e pulizia:

●Estrarre la chiave di contatto.
●Togliere la batteria.
●Non toccare le lame mentre sono in moto.
- Indossare guanti protettivi.

Attenzione!

Dopo aver affilato la lama si può verificare uno sbilancia- mento.

- Fate sempre riaffilare le lame da un'officina specializzata, perché un controllo del bilanciamento dovrebbe sempre essere fatto secondo le norme di sicurezza.

●Fate sempre sostituire le lame da un'officina specializzata. E' richiesta obbligatoriamente una chiave dinamometrica da 10 mm. Coppia di serraggio delle viti: 6 - 7 N-m (LI-ION POWER 34, LI-ION POWER 37).

●Fate sempre sostituire le lame da un'officina specializzata. E' richiesta obbligatoriamente una chiave dinamometrica da 13 mm. Coppia di serraggio delle viti: 16-18 N-m (LI-ION POWER 40).
●Utilizzare solo ricambi originali WOLF-Garten.

Interventi di riparazione

Problema Possibile	causa	Rimedio
Funzionamento rumoroso, forte vibrazione dell'apparecchio	• Lama danneggiata • Officina di assistenza WOLF-Garten
	• Lama allentata in corrispondenza del fissaggio	• vedi pagina 30 (Sostituzione della lama)
Il motore non parte	• Batteria scarica • vedi pagina 28 (Ricarica della batteria)
	• batteria difettosa • vedi pagina 30 (Sostituzione della lama)
	• Chiave di contatto non inserita • vedi pagina 27 (Generale)
Pessimi risultati di taglio/raccolta	• Lama non affilata • Officina di assistenza WOLF-Garten
	• Sacco raccoglierba intasato • vedi pagina 29 (Svuotate i sacco raccoglitore)
	• Altezza di taglio inadeguata • vedi pagina 28 (Impostate l'altezza del taglio)
	• batteria difettosa • vedi pagina 30 (Ricambi)

Ricambi

Codice articolo	Nome articolo	Descrizione articolo
4904 031		Sacco raccoglierba completo (LI-ION POWER 34)
4907 031		Sacco raccoglierba completo (LI-ION POWER 37)
4970 031		Sacco raccoglierba completo (LI-ION POWER 40)
4908 096	Vi 34 X	Barra falciente 34 cm
4939 096	Vi 37 A	Barra falciente 37 cm
4949 096	Vi 40 A	Barra falciente 40 cm
4919 096	LI-ION POWER Pack 2	Batteria di ricambio
4939 090	LI-ION POWER Pack 1	Batteria di ricambio
4939 072		Caricabatterie (standard)

Garanzia

In ogni paese sono valide le condizioni di garanzia pubblicate dalla nostra società, o dall'importatore. Nei limiti della garanzia, eliminiamo gratuitamente guasti alla vostra macchina, se originati da difetti di materiale o di fabbricazione. In caso di garanzia siete pregati di rivolgervi al Vostro rivenditore o alla filiale più vicina.

zelena LED (3) zasveti:

- Kapaciteta akumulatorja =

rumena LED zasveti:

- Kapaciteta akumulatorja =

rdeča LED utripa (akumulator je skoraj prazen):

- Kapaciteta akumulatorja =

– Svetujemo, da akumulator napolnite
