Tipo de produto	Forno embutível elétrico
Marca	Hotpoint-Ariston
Modelo	FD 83.1 (MR) HA
Dimensões (L x A x P)	43.5 x 32 x 41.5 cm
Volume interno	58 L
Alimentação elétrica	220-240 V ~ 50 Hz, 2800 W máx
Programas de cozimento	Estufa, Tradicional, Confeitaria, Fastcooking, Multicooking, Churrasco, Gratinado, Espeto
Faixas de temperatura	60°C a MÁX (exceto Churrasco e Gratinado)
Programador eletrônico	Relógio, temporizador, duração e fim de cozimento
Iluminação interna	Lâmpada 25 W, base E14
Níveis de cozimento	5 níveis com corrediças
Acessórios fornecidos	Grade, assadeira, espeto (conforme modelo)
Porta removível	Sim, para limpeza
Limpeza	Exterior: esponja e sabão neutro; Interior: água quente e detergente
Segurança	Ventilador de resfriamento, desligamento automático, porta fechada necessária para alguns programas
Consumo de energia	Classe: convecção natural ou forçada conforme diretiva 2002/40/CE
Peso	Aproximadamente 35 kg (estimativa)

Perguntas frequentes - FD 83.1 (MR) HA HOTPOINT-ARISTON

Como ajustar o relógio do forno?

Após a conexão ou falta de energia, o ícone pisca. Pressione várias vezes em até que o ícone e os números pisquem, então ajuste a hora com as teclas + e -. Aguarde 10 segundos ou pressione novamente ⏻ para confirmar.

Como usar o temporizador?

Pressione várias vezes a tecla até que o ícone do temporizador pisque, ajuste a duração com + e -, depois confirme. Um sinal sonoro soa no final. O temporizador não interrompe o cozimento.

Como programar um cozimento automático?

Selecione primeiro um programa de cozimento. Para a duração, pressione ⚙ até que o ícone de duração pisque, ajuste a duração. Para o fim do cozimento, pressione ⏻ até que o ícone de fim pisque, ajuste a hora. Confirme. O forno desliga automaticamente.

Como limpar a porta do forno?

Use produtos não abrasivos e uma esponja macia. Para uma limpeza mais profunda, pode desmontar a porta: abra-a completamente, levante as alavancas F nas dobradiças, feche-a pela metade, depois puxe-a em sua direção. Remonte na ordem inversa.

Como substituir a lâmpada de iluminação?

Desaperte a tampa de vidro do compartimento da lâmpada, desaperte a lâmpada e substitua por uma lâmpada do mesmo tipo: 25 W, base E14. Recoloque a tampa.

Quais programas de cozimento estão disponíveis?

Os programas incluem: Estufa (40°C para crescimento de massas), Tradicional (calor superior/inferior), Confeitaria (calor suave ventilado), Fastcooking (cozimento rápido sem pré-aquecimento), Multicooking (calor uniforme em 2 níveis), Churrasco (grelha em alta temperatura), Gratinado (grelha ventilada) e Espeto (em alguns modelos).

Como usar o espeto?

Coloque a assadeira no nível 1, o berço no nível 3, encaixe o espeto no acionamento no fundo. Selecione o programa Churrasco ou Gratinado. O espeto para se a porta é aberta.

O que fazer se o forno não aquece?

Verifique se o botão Programas não está em 0, se a temperatura está ajustada, e se o relógio está configurado (alguns modelos precisam da hora para funcionar). Se o problema persistir, contate o serviço de assistência.

Como limpar o interior do forno?

Limpe após cada uso quando o forno estiver morno. Use água quente e detergente suave, enxágue e seque com pano macio. Não use limpadores a vapor ou alta pressão.

Onde encontrar a placa de identificação?

A placa de identificação está no quadro do forno ou na embalagem. Ela indica o modelo (Mod.) e o número de série (S/N), necessários para qualquer assistência.

MANUAL DE UTILIZADOR FD 83.1 (MR) HA HOTPOINT-ARISTON

Descrição do aparelho, 49

Vista de conjunto

Painel de comandos

Início e utilização, 50

Início do forno

Utilizar o timer de fim de cozedura

Placa de identificação

Conselhos práticos para cozedura

Tabela de cozedura

Precauções e conselhos, 55

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Assistência técnica

Manutenção e cuidados, 56

Substituição da lâmpada

Montagem do Kit Guias corrediças

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais.

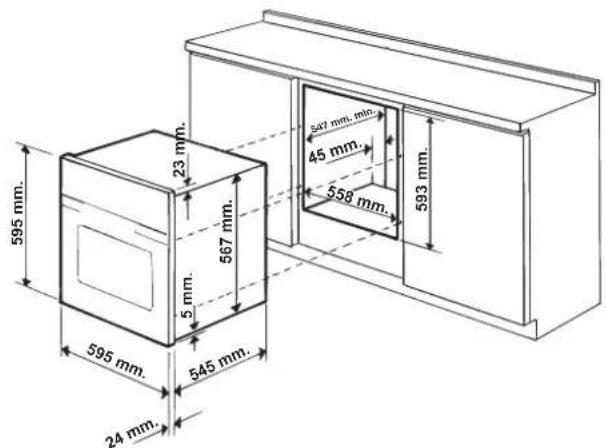

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

• os painéis adjacentes ao forno devem ser de material resistente ao calor;
• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.
• para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

595 mm. 23 mm. 567 mm. 5 mm. 545 mm. 24 mm. 547 mm. min. 45 mm. 558 mm. 593 mm.

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas.

As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel:

20 mm. de espessura: retire a parte móvel do calço (veja a figura);

18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

16 mm. de espessura: utilize a segunda cavidade (veja a figura).

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor.

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

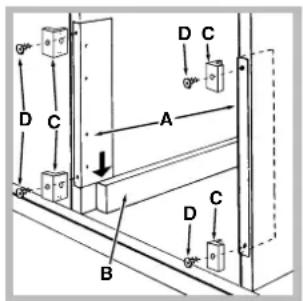

Colocar no centro e prender\*

1. Posicione os suportes "A" "A" costados nas tiras do suporte "B" "B" forno.
2. Posicione os taquinhos "C" "O" costados nos suportes "A". Especialmente se a espessura do painel lateral do móvel:
3. for de 16 mm.: monte o taquinho de maneira que o número 16 marcado no mesmo fique virado para o seu lado;
   • for de 18 mm.: monte o taquinho de maneira que
   a parte sem escritas fique virada para o seu lado;
4. for de 20 mm.: não monte o taquinho.
5. Prenda os suportes e os taquinhos na beira da lateral do móvel mediante os parafusos "D": "D"

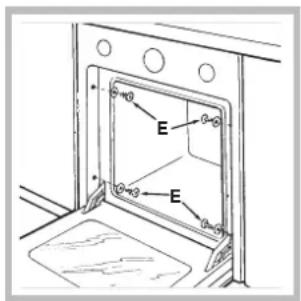

6. Prenda o forno no móvel mediante os parafusos e as anilhas em plástico "E": "E"

D C A B D C D

E E

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir).

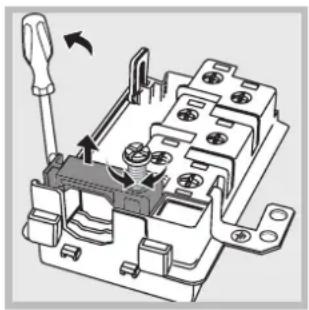

Montagem do cabo de fornecimento

1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).
2. Desatarraxe o parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

1. Tire os parafusos dos contactos L-N-± e, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (±).

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir);
• a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir);
• a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica).
! A empresa exime-se de qualquer! A empresa exime-se de responsabilidade se estas regras não foremresponsabilidade obedecidas.obedecidas.

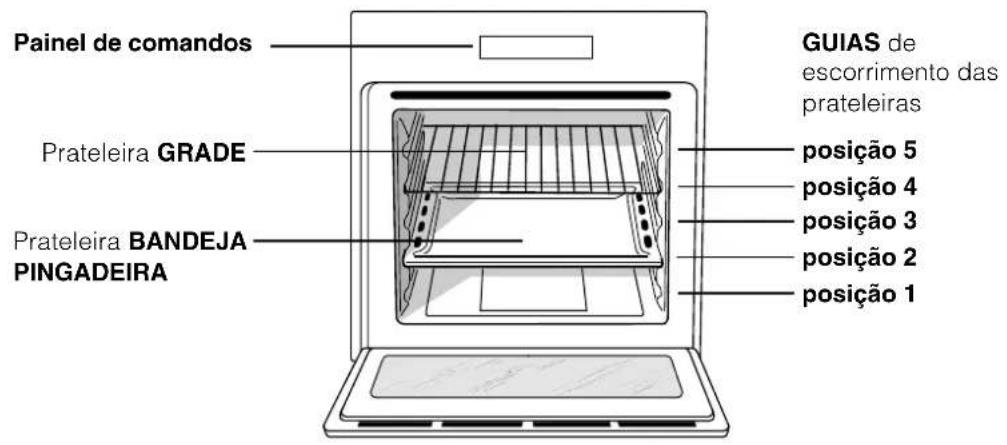

Vista de conjunto

Painel de comandos Prateleira GRADE Prateleira BANDEJA PINGADEIRA GUIAS de escorrimento das prateleiras posição 5 posição 4 posição 3 posição 2 posição 1

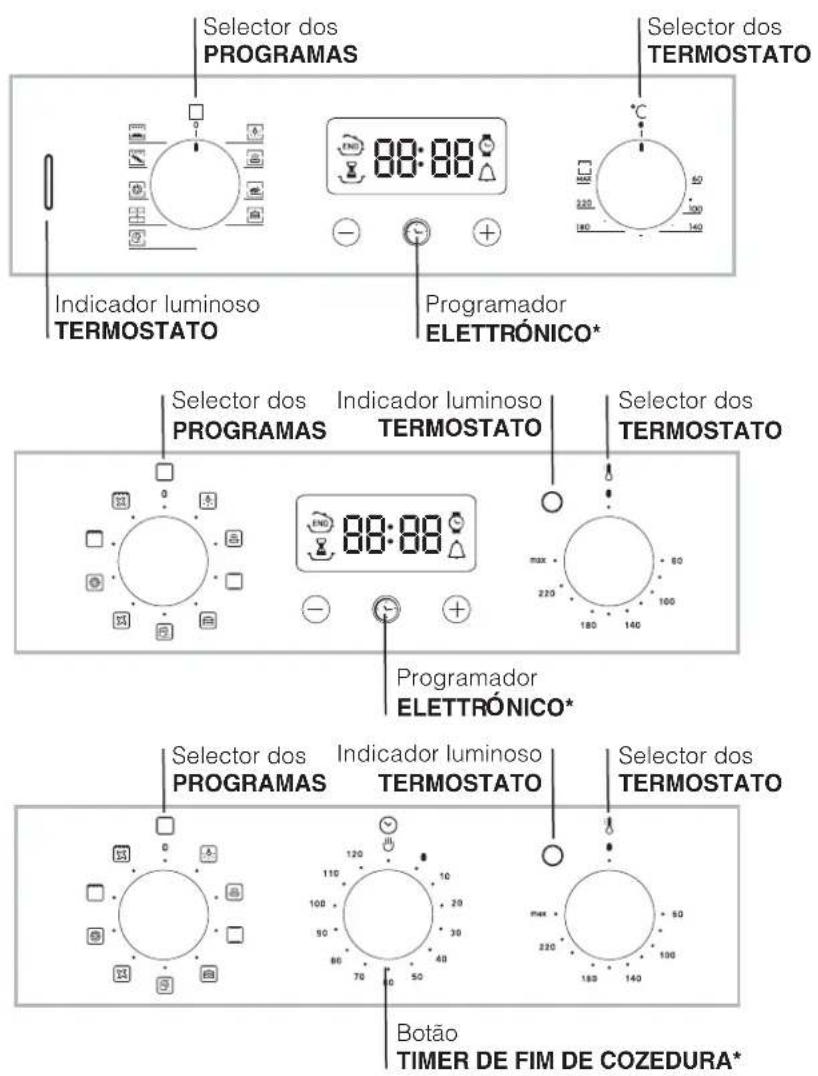

Painel de comandos

Selector dos PROGRAMAS 88:88 Selector dos TERMOSTATO Indicador luminoso TERMOSTATO Programador ELETTRÓNICO* Selector dos PROGRAMAS 88:88 Indicador luminoso TERMOSTATO Selector dos TERMOSTATO Programador ELETTRÓNICO* Selector dos PROGRAMAS 120 110 100 90 80 70 60 50 40 30 20 10 0 Botão TIMER DE FIM DE COZEDURA* Selector dos TERMOSTATO max 220 180 140 Selector dos TERMOSTATO

* Há somente em alguns modelos.

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno.

Início do forno

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.
2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).
3. O indicador luminoso do TERMOSTATO acesa indica a fase de aquecimento até a temperatura definida.
4. Durante a cozedura é sempre possível:
5. modificar o programa de cozedura mediante o selector dos PROGRAMAS;
6. modificar a temperatura mediante o selector do TERMÓSTATO;
7. interromper a cozedura se recolocar o selector dos PROGRAMAS na posição "0".

! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.

! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno.

! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

Acende-se se for seleccionado ☐ / ☐ mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

Utilizar o timer de fim de cozedura\*

1. Antes de mais nada, para dar corda na campainha é necessário rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcção dos ponteiros do relógio.
2. Volte na direcção contrária aos ponteiros do relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referência fixa do painel de comandos.
3. Depois que tiver passado o tempo tocará um sinal acústico e o forno desliga-se.
4. Quando o forno estiver desligado, o timer de fim cozedura poderá ser utilizado como um normal contador de minutos.

! Para utilizar o forno com funcionamento manual, ou seja com o timer de fim de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo.

PLACA DAS CARACTERÍSTICAS
Dimensões	largura cm. 43,5altura cm. 32profundidade cm. 41,5
Volume	Litros 58
Ligações eléctricas	tensão de 220-240V ~ 50Hz potência máxima absorvida 2800W
ETIQUETA DE ENERGIA	Directiva 2002/40/CE acerca dos formos eléctricos.Norma EN 50304Consumo de energia com convecção Natural – função de aquecimento: / Tradicional;Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: / Pastéis
	Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:- 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações- 2004/108/ CEE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações- 93/68/CEE de 22/07/93 e posteriores modificações- 2002/96/CE e posteriores modificações

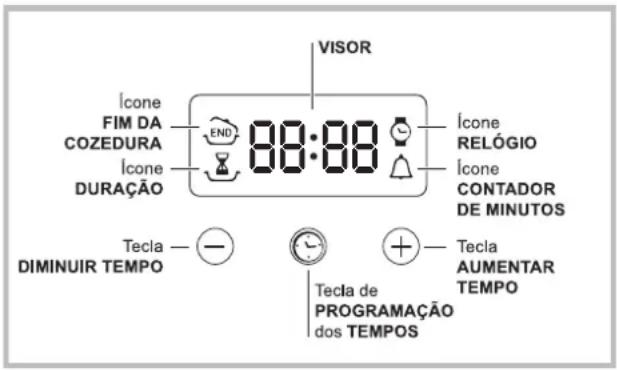

VISOR Ícone FIM DA COZEDURA Ícone DURAÇÃO 88:08 Ícone RELÓGIO Ícone CONTADOR DE MINUTOS TEcla — DIMINUIR TEMPO Tecla de PROGRAMAÇÃO dos TEMPOS Tecla AUMENTAR TEMPO

Regule o relógio

! Pode-se configurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o fim de uma cozedura.

Depois de ligar à rede eléctrica ou depois de um

corte de corrente o ícone 📟 e os quatro algarismos do VISOR piscam.

1. Premir várias vezes a tecla até o ícone os três algarismos do VISOR piscarem;
2. com as teclas "+" e "-" regule a hora; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.
3. Aguarde 10 segundos ou carregue novamente na tecla Ⓧ para fixar a programação.

! Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados.

1. Premir várias vezes a tecla até o ícone e os três algarismos do VISOR piscarem;
2. com as teclas "+" e "-" regule o tempo desejado; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.
3. Aguarde 10 segundos ou carregue novamente na tecla ⚙ para fixar a programação.
   Em seguida será mostrada a contagem regressiva no final da qual tocará o sinal acústico.

Programação da cozedura

! É possível programar somente depois de ter seleccionado um programa de cozedura.

Programação da duração da cozedura

1. Carregue várias vezes na tecla até o ícone e os primeiros três algarismos piscarem no VISOR;
2. com as teclas "+" e "-" regule a data desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.
3. Aguarde 10 segundos ou carregue novamente na tecla ⚙ para fixar a programação.
4. depois que terminar o prazo, no VISOR aparecerá escrito END e tocará um sinal acústico.
5. Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15.

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura.

1. Realize as operações de 1 a 3 descritas para a duração;
2. em seguida premir a tecla até o ícone os quatro algarismos do VISOR piscarem;
3. com as teclas "+" e "-" regule a hora do fim da cozedura desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.
4. Aguarde 10 segundos ou carregue novamente na tecla ⚙ para fixar a programação.
5. depois que terminar o prazo, no VISOR aparecerá escrito END e tocará um sinal acústico.
   Os ícones, e acesos avisam que foi realizada uma programação. No DISPLAY são mostradas a hora de final de cozedura e a duração alternadas.

Como anular uma programação

Para anular uma programação:

• em seguida premir a tecla ⚙ até o ícone da configuração a ser anulada e os algarismos do VISOR piscarem; Carregue na tecla “-” até que no visor apareçam os valores 00:00.
• mantenha pressionadas contemporaneamente as teclas “+” e “-”; deste modo anulam-se todas as programações efectuadas, inclusive o contador de minutos.

PT

Programas de cozedura

! Para todos os programas pode ser definida uma temperatura entre 60°C e MÁX., excepto:.

• BARBECUE (é aconselhável configurar somente em MÁX.);
• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).

ograma de

FERMENTAÇÃO FERMENTAÇÃO

O forno chega à uma temperatura de 40°C que mantém-se independentemente da posição do selector do TERMÓSTATO. Este programa é ideal para a fermentação de massas que contêm lêvedo natural.

grama de

FORNO TRADIÇÃO FORNO TRAD

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura.

ograma do

FORNO PARA PASTÉISFORNO

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações "mignon" em 3 prateleiras simultaneamente.

ograma de

FAST COOKINGFAST COOKING

Activam-se os elementos aquecedores e entra em funcionamento a ventoinha para proporcionar um calor constante e uniforme. Este programa não necessita de aquecimento prévio. Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

grama de

COZEDURA MÚLTIPLA

Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas

prateleiras no máximo contemporaneamente.

ograma do

FORNO PARA PIZZAFORNO PARA F

Activam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

ograma de

BARBECUEBARBECUE

Activa-se o elemento aquecedor superior e começa a funcionar o espeto rotatório (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada.

grama de

GRATINGRATIN

Activa-se o elemento aquecedor superior e começam a funcionar a ventoinha e o espeto rotatório (se houver). Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície PARA PASTÉIS para alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

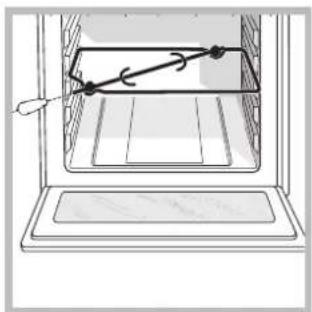

Espeto rotatório (somente em alguns modelos)

Para accionar o espeto rotatório (veja a figura) realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;
2. coloque o suporte do espeto rotatório na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;
3. para ligar o espeto giratório coloque o selector dos
   PROGRAMAS
   ! Depois do programa / xer iniciado, se abrir a porta, o espeto rotatório pára.

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

COZEDURA MÚLTIPLA

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira embaixo e a grade em cima.

BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.
• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato;

FORNO para PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura

Programmas	Alimentos	(Kg)	Posição das pratelei ras	Passo aquecimento (minutos)	Temperatura aconselhada	Duração da cozedura (minutos)
Levitação	Fermentação das massas com lêvedo natural (bolos, pão, tortas doces, croissant etc.)
Forno Tradicional	Pato	1	3	15	200	65-7 5
	Carne de vitela ou vaca assada	1	3	15	200	70-7 5
	Carne de porco assada	1	3	15	200	70-8 0
	Biscoitos (de massa tenra)	-	3	15	180	15-2 0
	Tortas doces	1	3	15	180	30-3 5
Forno para Pastéis	Tortas doces	0.5	3	15	180	20-3 0
	Torta de fruta	1	2 o 3	15	180	40-4 5
	Plum cake	0.7	3	15	180	40-5 0
	Pão-de-ló	0.5	3	15	160	25-3 0
	Crêpes recheadas (em 2 prateleiras)	1.2	2 e 4	15	200	30-3 5
	Qu eques pequenos (em 2 prateleir as )	0.6	2 e 4	15	190	20-2 5
	Salgadinhos folhados como queijo (em 2 prate leiras)	0.4	2 e 4	15	210	15-2 0
	Bignés ( em 3 prateleir as)	0.7	n°1,3 e 5	15	180	20-2 5
	Biscoitos (em 3 prateleiras)	0.7	n°1,3 e 5	15	180	20-2 5
	Merengues (em 3 prateleiras)	0.5	n°1,3 e 5	15	90	180
Cozinha Rápida	Congelados
	Pizza	0.3	2	-	250	12
	M isto abóbora e camarão panado	0.4	2	-	200	20
	Torta rústica de espinafre	0.5	2	-	220	30-3 5
	Panz erotte	0.3	2	-	200	25
	Lasanha	0.5	2	-	200	35
	Pácienhos do ir ad os	0.4	2	-	180	25-3 0
	Bolinhos de frango	0.4	2	-	220	15-2 0
	Pré-coz idos
	Asas de frango doiradas	0.4	2	-	200	20-2 5
	Comldas Fr escas
	Biscoitos (de massa tenra)	0.3	2	-	200	15-1 8
	Plum cake	0.6	2	-	180	45
	Salgadinhos folhados de queijo	0.2	2	-	210	10-1 2
Cozedura Múltipla	Pizza (em 2 prate leiras)	1	2 e 4	15	230	15-2 0
	Lasanha	1	3	10	180	30-3 5
	C ord eiro	1	2	10	180	40-4 5
	Frango assado com batatas	1+1	2 e 4	15	200	60-7 0
	Cavala	1	2	10	180	30-3 5
	Plum cake	1	2	10	170	40-5 0
	Bignés ( em 2 prateleir as)	0.5	2 e 4	10	190	20-2 5
	Biscoitos (em 2 prateleiras)	0.5	2 e 4	10	180	10-1 5
	Pão-de-ló (em 1 pr ateleira )	0.5	2	10	170	15-2 0
	Pão-de-ló (em 2 pr ateleira s)	1	2 e 4	10	170	20-2 5
	Tortas salgadas	1.5	3	15	200	25-3 0
Forno para Pizza	Pizza	0.5	3	15	220	15-2 0
	Carne de vitela ou vaca assada	1	2	10	220	25-3 0
	Frango	1	2 o 3	10	180	60-7 0
Barbecue	Linguado e chocas	0.7	4	-	Max	10-1 2
	Es petinhos de calamares e camarão	0.6	4	-	Max	8-10
	Chocas	0.6	4	-	Max	10-1 5
	Filé de bacalhau	0.8	4	-	Max	10-1 5
	Verduras na grelha	0.4	3 ou 4	-	Max	15-2 0
	Bife de vitela	0.8	4	-	Max	15-2 0
	Chouriças	0.6	4	-	Max	15-2 0
	Hambúrgueres	0.6	4	-	Max	10-1 2
	Cavala	1	4	-	Max	15-2 0
	Tostas	n.o 4 e 6	4	-	Max	3-5
	Com espeto giratório (se houver)
	Vitela no espeto	1.0	-	-	Max	80-9 0
	Frango no espeto	1.5	-	-	Max	70-8 0
	Cord eiro no espeto	1.0	-	-	Max	70-8 0
Gratinado	Frango na grelha	1.5	2	10	200	55-6 0
	Chocas	1.5	2	10	200	30-3 5
	Com espeto giratório (se houver)
	Vitela no espeto	1.5	-	10	200	70-8 0
	Cord eiro no espeto	1.5	-	10	200	70-8 0
	Frango (no espeto) com batatas (na bandeja pingadeira)	1.5	-	10	200	70-7 5
		-	2	10	200	70-7 5

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas de forno para colocar e tirar recipientes;
• Não forre o fundo do forno com folhas de alumínio.
• Não guarde material inflamável no forno: se o aparelho for inadvertamente colocado a funcionar, poderão arder.
• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Não coloque objectos pesados sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

- Não permita que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade.
• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Assistência técnica

Comunique:

- o modelo da máquina (Mod.)

Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

Manutenção e cuidados

PT

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.
• Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças.
  ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta

Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro.

Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);
2. utilizando uma chave de fendas, levante e rode as alavancas F situadas nas duas dobradiças (veja a figura);

F

F

1. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Pressione os grampos F, em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). *

* Há somente em alguns modelos.

1. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura).*

Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada.
2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.
3. Retire a tampa (veja a figura).

Montagem do Kit Guias corrediças

1. Substituir os parafusos A com os parafusos e os espaçadores (B+C) fornecidos com o kit.
2. Atarraxe os novos parafusos B e os respectivos espaçadores C, montando também os painéis auto-limpantes.

1. Fixar os dois encaixes D da guia nos específicos furos situados nas paredes do forno (veja a figura). Os furos para a guia esquerda estão posicionados no alto, os furos para a guia direita estão em baixo.

2. Finalmente, encaixe a guia no espaçador C.

!Não inserir as guias corrediças na posição 5.
