Tipo de producto	Horno empotrable eléctrico
Marca	Hotpoint-Ariston
Modelo	FD 83.1 (MR) HA
Dimensiones (An x Al x Pr)	43.5 x 32 x 41.5 cm
Volumen interior	58 L
Alimentación eléctrica	220-240 V ~ 50 Hz, 2800 W máx
Programas de cocción	Vapor, Tradicional, Pastelería, Cocción rápida, Multicocción, Barbacoa, Gratinado, Rotisserie
Rangos de temperatura	60°C a MAX (excepto Barbacoa y Gratinado)
Programador electrónico	Reloj, temporizador, duración y fin de cocción
Iluminación interior	Bombilla 25 W, casquillo E14
Niveles de cocción	5 niveles con guías
Accesorios incluidos	Rejilla, bandeja, rotisserie (según modelo)
Puerta desmontable	Sí, para limpieza
Limpieza	Exterior: esponja y jabón neutro; Interior: agua caliente y detergente
Seguridad	Ventilador de enfriamiento, apagado automático, puerta cerrada requerida para algunos programas
Consumo energético	Clase: convección natural o forzada según directiva 2002/40/CE
Peso	Aproximadamente 35 kg (estimación)

Preguntas frecuentes - FD 83.1 (MR) HA HOTPOINT-ARISTON

¿Cómo ajustar el reloj del horno?

Después de la conexión o un corte de luz, el icono parpadea. Pulse varias veces hasta que el icono y los números parpadeen, luego ajuste la hora con las teclas + y -. Espere 10 segundos o pulse de nuevo ⏻ para confirmar.

¿Cómo usar el temporizador?

Pulse varias veces la tecla hasta que el icono del temporizador parpadee, ajuste la duración con + y -, luego confirme. Suena una señal acústica al final. El temporizador no detiene la cocción.

¿Cómo programar una cocción automática?

Seleccione primero un programa de cocción. Para la duración, pulse ⚙ hasta que el icono de duración parpadee, ajuste la duración. Para el fin de cocción, pulse ⏻ hasta que el icono de fin parpadee, ajuste la hora. Confirme. El horno se detiene automáticamente.

¿Cómo limpiar la puerta del horno?

Use productos no abrasivos y una esponja suave. Para una limpieza a fondo, puede desmontar la puerta: ábrala completamente, levante las palancas F en las bisagras, ciérrela a la mitad, luego jálela hacia usted. Vuelva a montar en sentido inverso.

¿Cómo reemplazar la bombilla de iluminación?

Desenrosque la cubierta de vidrio del portalámparas, desenrosque la bombilla y reemplácela por una bombilla del mismo tipo: 25 W, casquillo E14. Vuelva a colocar la cubierta.

¿Qué programas de cocción están disponibles?

Los programas incluyen: Vapor (40°C para levado de masas), Tradicional (calor superior/inferior), Pastelería (calor suave ventilado), Cocción rápida (cocción rápida sin precalentamiento), Multicocción (calor uniforme en 2 niveles), Barbacoa (grill a alta temperatura), Gratinado (grill ventilado) y Rotisserie (en algunos modelos).

¿Cómo usar el rotisserie?

Coloque la bandeja en el nivel 1, el soporte en el nivel 3, inserte el pincho en el accionamiento del fondo. Seleccione el programa Barbacoa o Gratinado. El rotisserie se detiene si la puerta está abierta.

¿Qué hacer si el horno no calienta?

Verifique que el botón Programas no esté en 0, que la temperatura esté ajustada y que el reloj esté bien ajustado (algunos modelos necesitan la hora para funcionar). Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar el interior del horno?

Limpie después de cada uso cuando el horno esté tibio. Use agua caliente y un detergente suave, enjuague y seque con un paño suave. No use limpiadores a vapor o de alta presión.

¿Dónde encontrar la placa de características?

La placa de características se encuentra en el marco del horno o en el embalaje. Indica el modelo (Mod.) y el número de serie (S/N), necesarios para cualquier asistencia.

MANUAL DE USUARIO FD 83.1 (MR) HA HOTPOINT-ARISTON

Descripción del aparato, 38

Vista de conjunto

Panel de control

Puesta en marcha y uso, 39

Poner en funcionamiento el horno

Utilice el temporizador de fin de la cocción*

Placa de características

El programador de cocción electrónico, 40

Programas, 41-43

Programas de cocción

Consejos prácticos de cocción

Tabla de cocción

Precauciones y consejos, 44

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia

Mantenimiento y cuidados, 45

Cortar el suministro eléctrico

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

Montaje del Kit Guías Deslizables

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudança, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

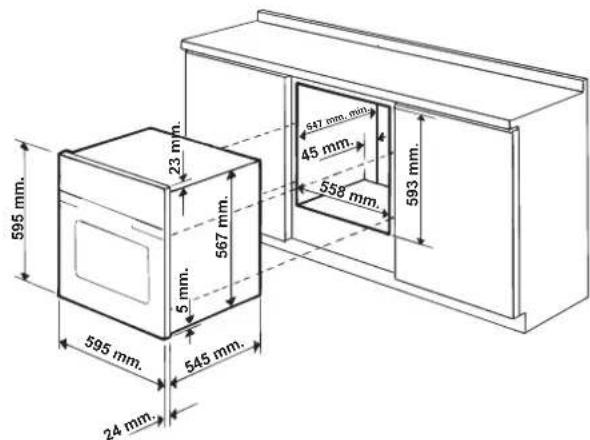

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C;
• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

595 mm. 23 mm. 567 mm. 5 mm. 595 mm. 545 mm. 24 mm. 847 mm. min. 45 mm. 558 mm. 593 mm.

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferable instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

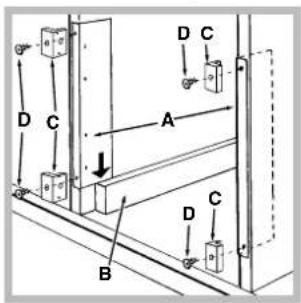

Centrado y fijación\*

1. Coloque las abrazaderas "A" hasta el tope en el apoyo del horno "B".

2. Coloque los tacos "C" aCPresión, en las abrazaderas "A". En particular, si el espesor del costado del mueble es:

3. de 16 mm: coloque el taco de modo tal, que el número 16 que contiene dicho taco quede dirigido hacia Ud.:

4. de 18 mm: coloque el taco de modo tal, que la parte sin escritura quede dirigida hacia Ud.:

5. de 20 mm: no coloque el taco.

6. Fije las abrazaderas y los tacos al borde del costado del mueble mediante los tornillos "D"."D".

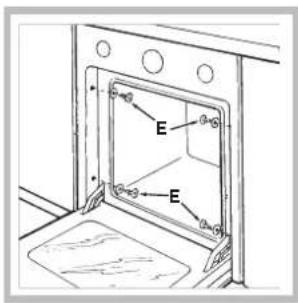

7. Fije el horno al mueble con los tornillos y las arandelas de plástico "E"."E"

D C A B D C D C

E E

Conexión eléctrica

! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

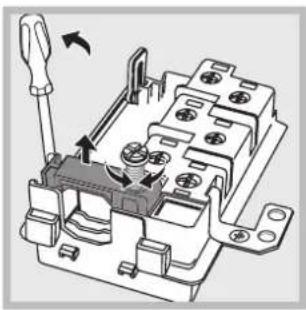

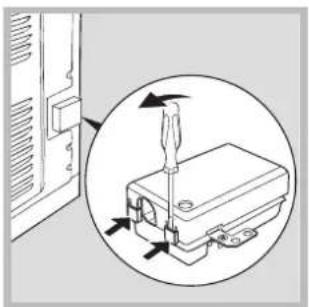

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).

1. Quite los tornillos de los contactos L-N- y luego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde ( 12 ).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);

- la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo);

- la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe ser plegado ni comprimido.
! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad! La empresa declin cuando estas normas no sean respetadas. cuando estas norma

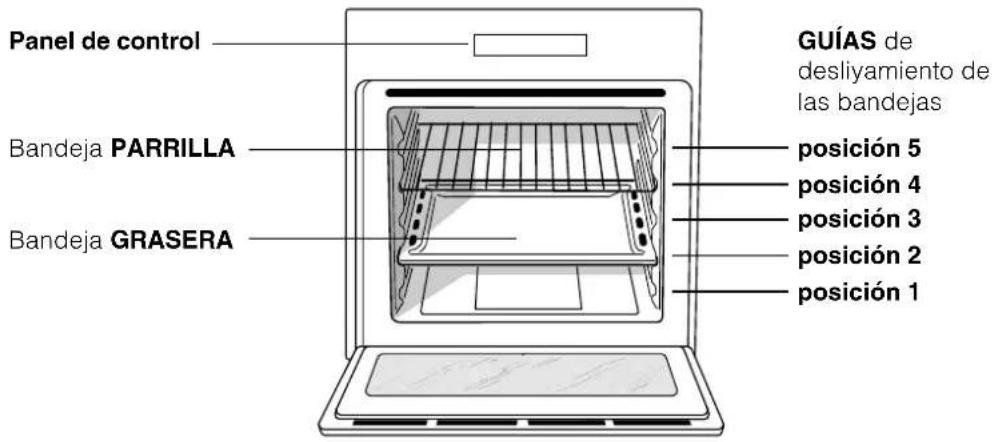

Vista de conjunto

Panel de control Bandeja PARRILLA Bandeja GRASERA GUIÁS de desliyamiento de las bandejas posición 5 posición 4 posición 3 posición 2 posición 1

Panel de control

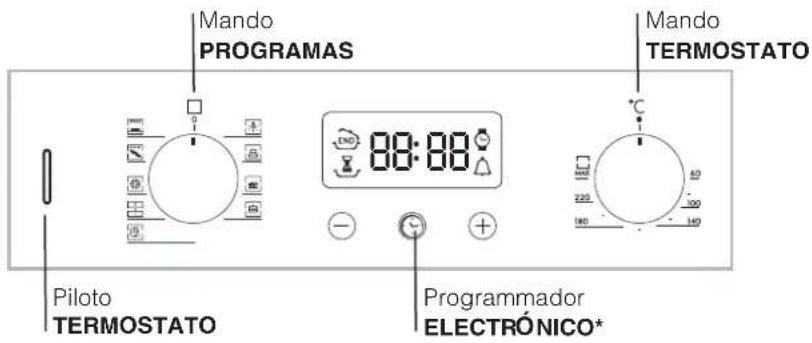

Mando PROGRAMAS Mando TERMOSTATO Piloto TERMOSTATO Programmador ELECTRÓNICO*

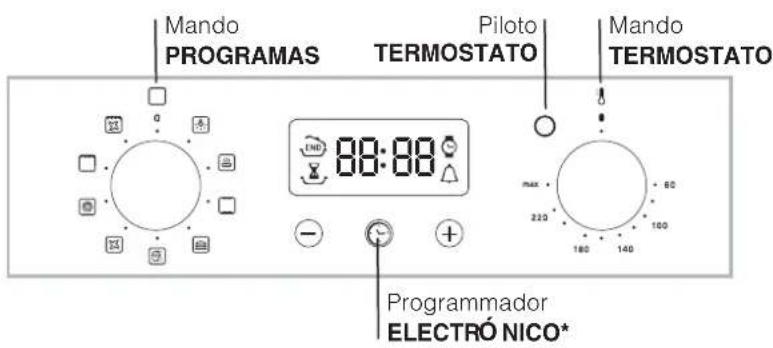

Mando PROGRAMAS Piloto TERMOSTATO Mando TERMOSTATO 80:80 Programmador ELECTRÓNICO*

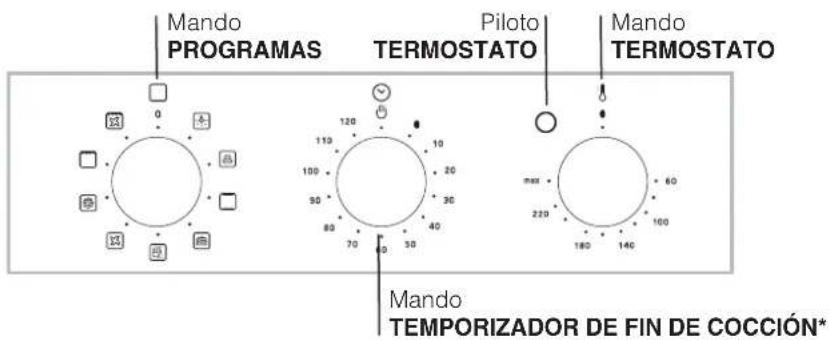

Mando PROGRAMAS Piloto TERMOSTATO Mando TERMOSTATO Mando TEMPORIZADOR DE FIN DE COCCIÓN*

* Presente sólo en algunos modelos.

! La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.
2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.
3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada
4. Durante la cocción es posible:
5. modificar el programa de cocción con el mando PROGRAMAS;
6. modificar la temperatura con el mando TERMOSTATO;
7. interrumpir la cocción llevando el mando PROGRAMAS hasta la posición "0".

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación para enfriamiento

Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno.

! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Se enciende seleccionando 📄 / 📋 on el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

* Presente sólo en algunos modelos.

Utilice el temporizador de fin de la cocción\*

1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR DE FIN DE COCCIÓN un giro casi completo en sentido horario.
2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR DE FIN DE COCCIÓN con la referencia fija que se encuentra en el panel de control.
3. Una vez cumplido el tiempo, se emitirá una señal sonora y el horno se apagará.
4. Cuando el horno está apagado, el temporizador de fin de la cocción se puede utilizar como un normal contador de minutos.

! Para utilizar el horno con funcionamiento manual, o sea, excluyendo el temporizador de fin de cocción, es necesario girar el mando TEMPORIZADOR DE FIN DE COCCIÓN hasta el símbolo ⚪.

PLACA DE CARACTERÍSTICAS
Dimensiones	longitud 43,5 cm.altura 32 cm.profundidad 41,5 cm.
Volumen	Litros 58
Collegamentielettrici	tensión 220-240V ~ 50Hzpotencia máxima absorbida 2800W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los homos eléctricos.Norma EN 50304Consumo de energía por convección Natural – función de calentamiento: / Tradicional;Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: / Pastelería.
	Este aparato es conforme a las siguientes Normas Comunitarias:- 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones- 2004/108/CEE del 15/12/ 04 (Compatibilidad Electromagnética) y sucesivas modificaciones- 93/68/CEE del 22/07/93 y sucesivas modificaciones- 20 02/ 96/CE y sucesivas modificaciones

El programador de cocción electrónico

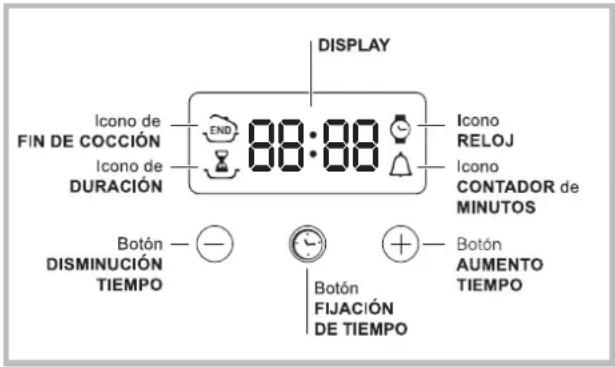

DISPLAY Icono de FIN DE COCCIÓN Icono de DURACIÓN 88:88 Icono RELOJ Icono CONTADOR de MINUTOS Botón DISMINUCIÓN TIEMPO Botón FIJACIÓN DE TIEMPO Botón AUMENTO TIEMPO

Poner en hora el reloj

! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción.

Después de la conexión a la red eléctrica o después

de un corte de corriente, el icono 📧 y los cuatro dígitos numéricos del DISPLAY centellean.

1. Presione varias veces el botón hasta que centelleen el icono y las cuatro cifras en el DISPLAY;
2. con los botones "+" y "-" regular la hora; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.
3. Esperar 10 seg. o bien presionar nuevamente el botón 🔒 para fijar la programación.

Programar el contador de minutos

! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón hasta que centelleen el icono △ y las tres cifras en el DISPLAY;
2. con los botones "+" y "-" regular el tiempo deseado; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.
3. Esperar 10 seg. o bien presionar nuevamente el botón 🔒 para fijar la programación.
   Continuará la visualización de la cuenta atrás, al final de la cual se accionará la señal sonora.

Programar la cocción

! La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración de la cocción

1. Presione varias veces el botón hasta que centelleen el icono, y las tres cifras en el DISPLAY;
2. 1. con los botones "+" y "-" regular la duración deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el botón ⚙ para fijar la programación.

4. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

- Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar el final de una cocción

! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;
2. luego presione el botón hasta que centelleen el icono y las dos cifras en el DISPLAY;
3. 1. con los botones "+" y "-" regular la hora de cocción deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.
4. Esperar 10 seg. o bien presionar nuevamente el botón 🔒 para fijar la programación.
5. Una vez cumplido ese tiempo, en el DISPLAY aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.
   Los iconos 📁 y rencendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración.

Anular una programación

Para anular una programación:

- Presionar el botón hasta que centellee el icono de la programación a anular y las cifras en el display. Presionar el botón “-” hasta que en el display aparezcan las cifras 00:00.

- mantener presionados al mismo tiempo los botones "+" y "-"; de este modo se anulan todas las programaciones efectuadas incluido el contador de minutos.

Programas de cocción

! En todos los programas se puede fijar una temperatura entre 60°C y MAX, excepto en:

• BARBACOA (se aconseja elegir sólo MAX);
- GRATIN (se aconseja no superar una temperatura de 200°C).

grama

LEUDADOLEUDADO

El horno alcanza y mantiene una temperatura de 40°C independientemente de la posición en la que se encuentra la perilla TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

ograma

HORNO PIZZAHORNO PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando se utilice más de un estante a la vez, en la mitad de la cocción es necesario intercambiar su posición.

grama

BARBACOABARBACOA

Se enciende el elemento calentador superior y se pone en funcionamiento el asador automático (cuando existe). La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan de una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada.

grama

HORNO TRADICIÓNALHORNO TRAD

grama

GRATINGRATIN

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar un solo estante: si se utilizan varios estantes se produce una mala distribución de la temperatura.

Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno.

pgrama

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un calor suave y uniforme en el interior del horno. Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones "mignon" en 3 niveles simultáneamente.

Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

El asador automático (sólo en algunos modelos)

grama

COCCIÓN RÁPIDACOCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone en funcionamiento el ventilador ofreciendo un calor constante y uniforme El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo estante.

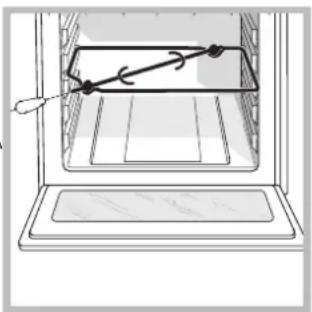

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

grama

MULTICOCCIÓN MULTICOCCIÓN

Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos estantes simultáneamente.

1. coloque la grasera en la posición 1;
2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;
3. accione el asador automático seleccionando con la perilla PROGRAMAS / o /
   ! Si se abre la puerta cuando el programa / está funcionando, el asador automático se detiene.

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas.

! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía al máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso (Kg)	Posición de los estantes	Precalenta- miento (minutos)	Temperatura aconsejada	Duración de la cocción (minutos)
Leudado	Leudado de los amajás con le vadu ra natural (brioche, pan, torta de azúcar, croissant, etc.
Horno Tradicional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas g lasead as	1	3	15	180	30-35
Horno Pastelería	Tortas g lasead as	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps rellenos (en 2 niveles)	1.2	2 y 4	15	200	30-35
	Tortas p equeñ as (en 2 niveles)	0.6	2 y 4	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4	15	210	15-20
	Hojaldre relleno con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 3 y 5	15	90	180
Cocción rápida	Allme ntos co nge lados
	Pizza	0.3	2	-	250	12
	Mixto de calabacín y cangrejos	0.4	2	-	200	20
	Torta rústic a de esp inaca	0.5	2	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	2	-	200	25
	Lasañas	0.5	2	-	200	35
	Panecillos dorados	0.4	2	-	180	25-30
	Bocaditos de pollo	0.4	2	-	220	15-20
	Precocidos
	Alas de pollo doradas	0.4	2	-	200	20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Bizcochitos salados de hojaldre y queso	0.2	2	-	210	10-12
Multicocción	Pizza (en 2 niveles)	1	2 y 4	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pol lo asad o + p atatas	1+1	2 y 4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	2 y 4	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1	2 y 4	10	170	20-25
	Tortas saladas	1.5	3	15	200	25-30
Horno Pizza	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Barbacoa	Lenguados y sepias	0.7	4	-	Max	10-12
	Broquetas de calamares y cangrejos	0.6	4	-	Max	8-10
	Sepias	0.6	4	-	Max	10-15
	Filete de merluza	0.8	4	-	Max	10-15
	Verd uras a la parrilla	0.4	3 o 4	-	Max	15-20
	Bistec de ternera	0.8	4	-	Max	15-20
	Salchichas	0.6	4	-	Max	15-20
	Hamburguesas	0.6	4	-	Max	10-12
	Caballa	1	4	-	Max	15-20
	Bocadillo caliente con jamón y queso (on tostado)	n.o 4 y 6	4	-	Max	3-5
	Con asador au tomáti co (c uand o exist e)
	Asado de ternera	1.0	-	-	Max	80-90
	Pol lo asad o	1.5	-	-	Max	70-80
	Cordero asado	1.0	-	-	Max	70-80
Gratin	Pollo a laparrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
	Con asador au tomáti co (c uand o exist e)
	Asado de ternera	1.5	-	10	200	70-80
	Cordero asado	1.5	-	10	200	70-80
	Pollo (asado) + patatas (en la grasera)	1.5	-	10	200	70-75
		-	2	10	200	70-75

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.
• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.
• Utilice siempre guantes para homo para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el homo: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse.
• Controle siempre que los mandos estén en la posición “●”/“O” cuando no se utiliza el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evitar que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.
• Se recomienda efectuar siempre las cocciones al BARBACOA y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Asistencia

! No llame nunca a técnicos no autorizados.

Comunique:

• el modelo de la máquina (Mod.)
• el número de serie (S/N)
  Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España

Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes

Mano de obra de los técnicos

Desplazamiento a su domicilio de los técnicos

YNOPAGUEAVERIASNUNCAMAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOSASUSERVICIO

Mantenimiento y cuidados

Cortar el suministro eléctrico

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para ello, abra completamente la puerta (ver la figura);
2. Con un destornillador, levantar y girar las palancas F dispuestas en las dos bisagras (ver figura);

F

F

1. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores "F", luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura).*

* Presente sólo en algunos modelos.

1. Sujetar la puerta de los costados y cerrarla lenta pero no completamente. Luego tire la puerta hacia afuera, sacándola de la bisagra (ver la figura).*

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno: 1. Desenrosque la tapa de vidrio del portalámpara. 2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14. 3. Vuelva a colocar la tapa (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Desenrosque los dos tornillos A (ver la figura). Si el horno posee paneles autolimpiantes, los mismos quedarán momentáneamente desmontados.

1. Sustituya los tornillos A con los tornillos y los distanciadores (B+C) suministrados en el kit.
2. Enrosque los nuevos tornillos B y los correspondientes distanciadores C y vuelva a colocar los paneles autolimpiantes.

1. Fije los dos encastres D de la guía en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para la guía izquierda están ubicados arriba, mientras los orificios para la guía derecha están abajo.

2. Por último, encastre la guía en el distanciador C. !No coloque las guías deslizables en la posición 5.

PT

IT

Italiano, 1

GB FR

English,13

Français, 24

ES

Espanol, 35 Portuges, 46

PT

uges, 46

RS

Русский, 57

FC 832 C.1 /HA

FC 832 C.1 IX/HA

FC 83.1 /HA

FC 83.1 IX /HA

FQ 83.1 /HA

FZ 83.1 /HA

FZ 83.1 IX /HA

FQ 932 C.1/HA

FD 83.1 /HA

FZ 93 C.1 /HA

FZ 93 C.1 IX /HA

FZ 932 C.1 /HA

FZ 932 C.1 IX/HA

FZ 83 C.1 /HA

FZ 83 C.1 IX /HA

F 83.1 /HA

F 83.1 IX /HA

F 937 C.1 IX /HA

F 937 C.1 /HA

FQ 837 C.1 /HA

FH 837 C /HA

FH 837 C IX /HA

FHS 83 C IX/HA

FH 83 /HA

FH 83 IX/HA

FH 82 C IX/HA

FH 82 C /HA

FH 831 C IX /HA

FH 831 C /HA

FH 83 C /HA

FH 83 C IX /HA

FH 93 C HA

FH 93 C IX/HA

Índice

Instalação, 47-48

Posicionamento

Ligação eléctrica

O programador de cozedura electrónico, 51

Programas, 52-54

Programas de cozedura

Desligar a corrente eléctrica

Limpeza do aparelho

Limpeza da porta

Programe o contador de minutos

- o número de série (S/N)

Desligar a corrente eléctrica
