Type de produit	Four encastrable électrique
Marque	Hotpoint-Ariston
Modèle	FD 83.1 (MR) HA
Dimensions (L x H x P)	43.5 x 32 x 41.5 cm
Volume intérieur	58 L
Alimentation électrique	220-240 V ~ 50 Hz, 2800 W max
Programmes de cuisson	Étuve, Traditionnel, Pâtisserie, Fastcooking, Multicuisson, Barbecue, Gratin, Tournebroche
Plages de température	60°C à MAX (sauf Barbecue et Gratin)
Programmateur électronique	Horloge, minuteur, durée et fin de cuisson
Éclairage intérieur	Ampoule 25 W, culot E14
Niveaux de cuisson	5 niveaux avec glissières
Accessoires fournis	Grille, lèchefrite, tournebroche (selon modèle)
Porte amovible	Oui, pour nettoyage
Nettoyage	Extérieur : éponge et savon neutre ; Intérieur : eau chaude et détergent
Sécurité	Ventilateur de refroidissement, arrêt automatique, porte fermée requise pour certains programmes
Consommation énergétique	Classe : convection naturelle ou forcée selon directive 2002/40/CE
Poids	Environ 35 kg (estimation)

FOIRE AUX QUESTIONS - FD 83.1 (MR) HA HOTPOINT-ARISTON

Comment régler l'horloge du four ?

Après branchement ou panne de courant, l'icône clignote. Appuyez plusieurs fois sur jusqu'à ce que l'icône et les chiffres clignotent, puis réglez l'heure avec les touches + et -. Attendez 10 secondes ou appuyez à nouveau sur ⏻ pour valider.

Comment utiliser le minuteur ?

Appuyez plusieurs fois sur la touche jusqu'à ce que l'icône minuteur clignote, réglez la durée avec + et -, puis validez. Un signal sonore retentit à la fin. Le minuteur n'arrête pas la cuisson.

Comment programmer une cuisson automatique ?

Sélectionnez d'abord un programme de cuisson. Pour la durée, appuyez sur ⚙ jusqu'à ce que l'icône durée clignote, réglez la durée. Pour la fin de cuisson, appuyez sur ⏻ jusqu'à ce que l'icône fin clignote, réglez l'heure. Validez. Le four s'arrête automatiquement.

Comment nettoyer la porte du four ?

Utilisez des produits non abrasifs et une éponge douce. Pour un nettoyage approfondi, vous pouvez démonter la porte : ouvrez-la complètement, soulevez les leviers F sur les charnières, refermez-la à moitié, puis tirez-la vers vous. Remontez en sens inverse.

Comment remplacer l'ampoule d'éclairage ?

Dévissez le couvercle en verre du boîtier de la lampe, dévissez l'ampoule et remplacez-la par une ampoule de même type : 25 W, culot E14. Remontez le couvercle.

Quels programmes de cuisson sont disponibles ?

Les programmes incluent : Étuve (40°C pour levage de pâtes), Traditionnel (chaleur voûte/sole), Pâtisserie (chaleur douce ventilée), Fastcooking (cuisson rapide sans préchauffage), Multicuisson (chaleur uniforme sur 2 niveaux), Barbecue (gril à haute température), Gratin (gril ventilé) et Tournebroche (sur certains modèles).

Comment utiliser le tournebroche ?

Placez la lèchefrite au niveau 1, le berceau au niveau 3, enfoncez la broche dans l'entraînement au fond. Sélectionnez le programme Barbecue ou Gratin. Le tournebroche s'arrête si la porte est ouverte.

Que faire si le four ne chauffe pas ?

Vérifiez que le bouton Programmes n'est pas sur 0, que la température est réglée, et que l'horloge est bien réglée (certains modèles nécessitent l'heure pour fonctionner). Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur du four ?

Nettoyez après chaque utilisation lorsque le four est tiède. Utilisez de l'eau chaude et un détergent doux, rincez et séchez avec un chiffon doux. N'utilisez pas de nettoyeurs vapeur ou haute pression.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve sur le cadre du four ou sur l'emballage. Elle indique le modèle (Mod.) et le numéro de série (S/N), nécessaires pour toute assistance.

MODE D'EMPLOI FD 83.1 (MR) HA HOTPOINT-ARISTON

Raccordement électrique

Description de l'appareil, 27

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 28

Mise en marche du four

Utiliser le programmateur fin de cuisson

Plaquette signalétique

Le programmateur de cuisson électronique, 29

Programmes, 30-32

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

Précautions et conseils, 33

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Assistance

Nettoyage et entretien, 34

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

Remplacement de l'ampoule d'éclairage

Montage du Kit glissières

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

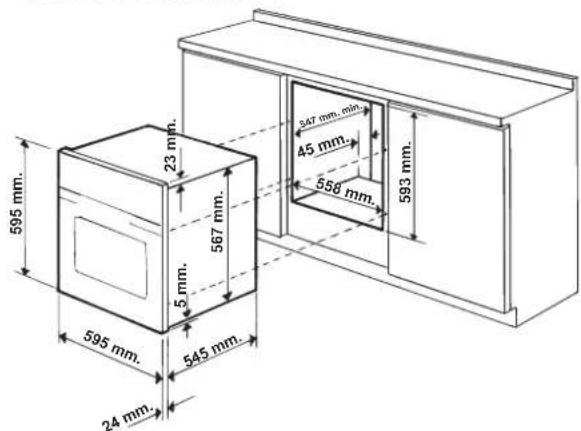

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;
• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;
• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes :

595 mm. 23 mm. 567 mm. 5 mm. 545 mm. 24 mm. 595 mm. 545 mm. 587 mm. min. 45 mm. 558 mm. 593 mm.

! Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l'épaisseur de la joue du meuble :

épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure) ;

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure) ;

épaisseur 16 mm : utilisez la deuxième rainure (voir figure).

Pour fixer l'appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.

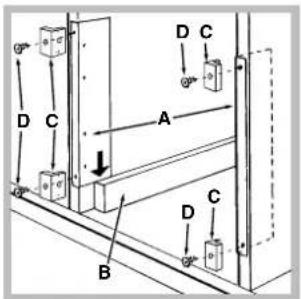

Centrage et fixation\*

1. Positionner les pattes "A" de manière à ce qu'elles buttent contre les cales support du four "B".

2. Positionner les taquets "C" contre les pattes "A". Attention à l'épaisseur des joues du meuble :

3. si elle est de 16 mm : monter le taquet de manière à ce que le chiffre 16 indiqué sur ce dernier soit tourné vers soi ;

4. si elle est de 18 mm : monter le taquet côté dépourvu d'indication tourné vers soi,

5. si elle est de 20 mm : ne pas monter de taquet.

6. Fixer les pattes et les taquets en bordure de la joue du meuble à l'aide des vis "D".

7. Fixer le four au meuble à l'aide des vis et des rondelles plastique "E".

D C A B D C D

Raccordement électrique

! Les fours munis d'un câble d'alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous).

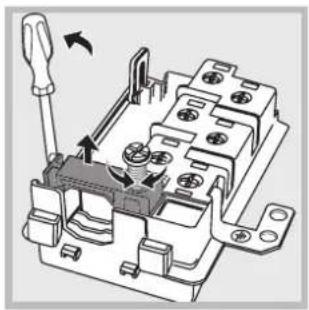

Montage du câble d'alimentation

1. Pour ouvrir le bornier, faites pression à l'aide d'un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).
2. DEVISSER LA VIS DU SERRE-CABLE ET LE RETIRER EN FAISANT LEVIER A L'AIDE D'UN TOURNEVIS (VOIR FIGURE).

1. Retirer les vis des contacts L-N-± puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (±).

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique (voir ci-dessous);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous);
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de! Nous déc non respect des normes énumérées ci-dessus. non respect

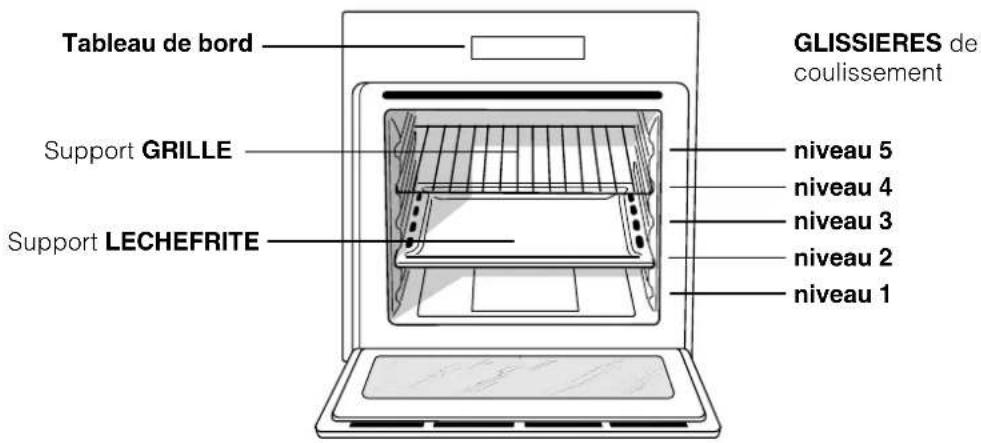

Vue d'ensemble

Tableau de bord GLISSIERES de coulissement Support GRILLE niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 Support LECHEFRITE

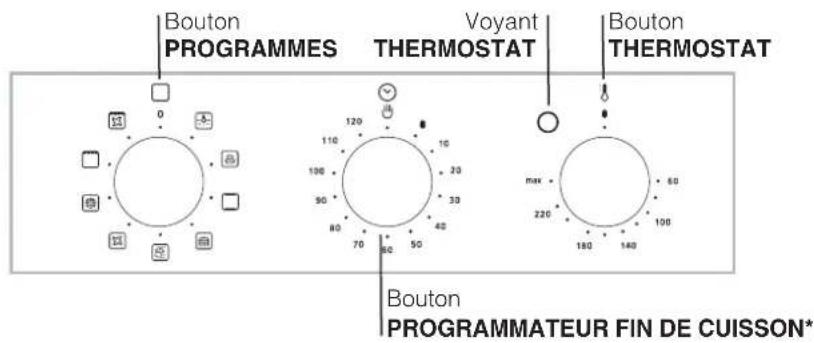

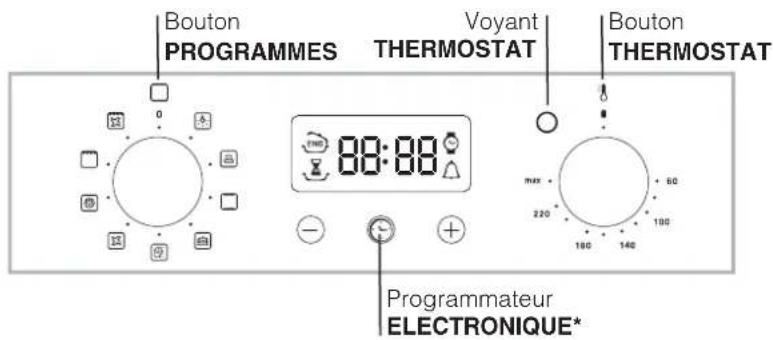

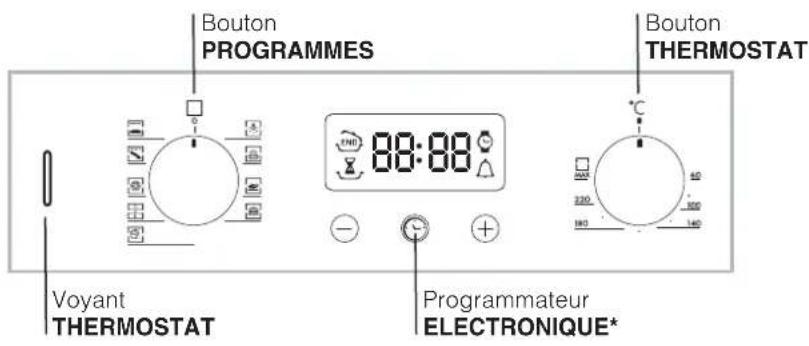

Tableau de bord

Bouton PROGRAMMES Bouton THERMOSTAT 88:88 Voyant THERMOSTAT Programmateur ELECTRONIQUE* + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Bouton PROGRAMMES Voyant THERMOSTAT Bouton THERMOSTAT 88:88 Programmateur ELECTRONIQUE*

Bouton PROGRAMMES Voyant THERMOSTAT Bouton THERMOSTAT Bouton PROGRAMMATEUR FIN DE CUISSON*

* N'existe que sur certains modèles

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.
2. Pour choisir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir Programmes).
3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température.
4. En cours de cuisson, vous pouvez à tout moment : - modifier le programme de cuisson à l'aide du bouton PROGRAMMES;
5. modifier la température à l'aide du bouton THERMOSTAT;
6. interrompre la cuisson en ramenant le bouton PROGRAMMES sur "0".

! Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail.

! Placez toujours vos plats sur la grille fournie avec l'appareil.

Système de refroidissement

Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d'un système de refroidissement. Ce dernier souffle de l'air à l'extérieur par une fente située entre le tableau de bord et la porte du four.

! Le ventilateur continue à tourner après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Pour l'allumer, sélectionnez / à l'aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

* N'existe que sur certains modèles

Utiliser le programmateur fin de cuisson\*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d'une montre.
2. Puis en faisant marche arrière, sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord.
3. Une fois le temps écoulé, un signal sonore retentit et le four s'éteint.
4. Quand le four est éteint, le programmateur fin de cuisson peut être utilisé comme une simple minuterie.

! Pour utiliser le four en fonctionnement manuel, c'est-à-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole ⚪.

PLAQUETTE SIGNALETIQUE
Dimensions	largeur cm 43,5hauteur cm 32profondeur cm 41,5
Volume	58
Raccordements élect riques	tension 220-240V ~ 50Hzpu issuance maxi. Absorbée 2800W
ETIQUETTE ENERGIE	Directive 2002/40/CE sur l'étiquette des fours électriquesNome EN 50304Consommation énergie convectionNaturelle – fonction four : [IMAGE] / [IMAGE]Tradition;Consommation énergie déclarationClasse convection Forcée – fonction four : [IMAGE] / [IMAGE]Pâtisserie.
	Cet app areil est conforme aux Directives Communautaires suivantes :- 2006/95/CEE du 12/12/06 (Basse Tension) et modifi cati ons successives- 2004/108/CEE du 15/12/04 (Compati bilité électromag nétique) et modifications successives- 93/68/ CEE du 22/ 07/93 et modifications successives- 2002/96/EC et modifications successives

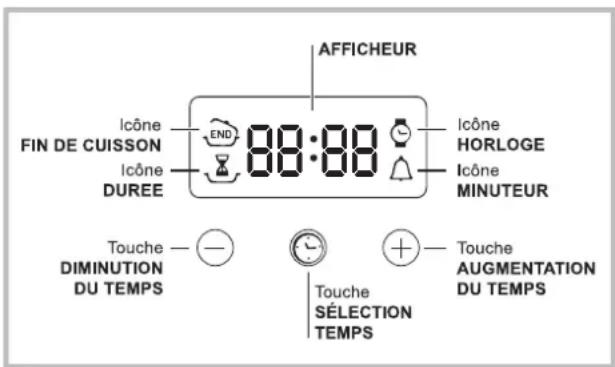

AFFICHEUR FIN DE CUISSON l cône l cône DUREE 88:88 l cône HORLOGE l cône MINUTEUR Touche DIMINUTION DU TEMPS Touche SÉLECTION TEMPS Touche AUGMENTATION DU TEMPS

Mise à l'heure de l'horloge

! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson.

Après branchement au réseau électrique ou après

une panne de courant, l'icône 📧 et les quatre chiffres de l'afficheur clignotent.

1. Appuyer plusieurs fois de suite sur la touche 😊
   jusqu'à ce que l'icône et les trois chiffres de l'AFFICHEUR se mettent à clignoter ;
2. régler l'heure avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.
3. attendre 10 secondes ou appuyer à nouveau sur la touche ⏻ pour valider.

Programmer le minuteur

! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four ; elle sert uniquement à déclencher un signal sonore à l'expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche jusqu'à ce que l'icône et les trois chiffres de l'AFFICHEUR se mettent à clignoter ;
2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.
3. attendre 10 secondes ou appuyer à nouveau sur la touche ⚙ pour valider.
   L'affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

Comment programmer une cuisson

! La programmation n'est possible qu'après avoir sélectionné un programme de cuisson.

Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche ⚙ jusqu'à ce que l'icône √et les trois digits numériques de l'AFFICHEUR se mettent à clignoter ;
2. régler la durée avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.
3. attendre 10 secondes ou appuyer à nouveau sur la touche ⚡ pour valider.
4. à expiration de la durée sélectionnée, l'AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

- Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s'arrête automatiquement à 10h15.

Programmer la fin d'une cuisson

! La programmation d'une fin de cuisson n'est possible qu'après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;
2. appuyer ensuite sur la touche ⏻ jusqu'à ce que l'icône 📋 et les quatre chiffres de l'AFFICHEUR se mettent à clignoter ;
3. régler l'heure de fin de cuisson avec les touches «+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.
4. attendre 10 secondes ou appuyer à nouveau sur la touche Ⓒ pour valider.
5. à expiration de la durée sélectionnée, l'AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit.

Les icônes 📊 et éclairées signalent qu'une programmation a été lancée. L'AFFICHEUR affiche à tour de rôle l'heure de fin de cuisson et la durée.

Comment annuler un programme

Pour annuler une programmation :

• appuyer sur la touche 🔒 jusqu'à ce que l'icône correspondant au paramètre à annuler et les chiffres correspondant s'affichent. Appuyer sur la touche «-» jusqu'à ce que s'affichent les chiffres 00:00.
• Appuyer simultanément sur les touches + et – et les garder enfoncées pour annuler tous les programmes, minuteur compris.

Programmes de cuisson

! Pour tous les programmes, vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour :

• BARBECUE (il est conseillé dans ce cas de sélectionner MAX.);
• GRATIN (il est conseillé de ne pas dépasser 200°C).

programme ETUVE

Le four atteint et maintient une température de 40°C quelle que soit la position du bouton THERMOSTAT. Ce programme est idéal pour le levage de pâtes à base de levure de boulanger.

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Mise en marche de la résistance arrière et du ventilateur pour obtenir une chaleur douce et uniforme à l'intérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps.

Mise en marche des résistances et du ventilateur pour obtenir une chaleur constante et uniforme. Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir d'excellents résultats, n'enfournez que sur un seul niveau.

programme MULTICUISSON

Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que du ventilateur. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

Mise en marche de la résistance de sole et de la résistance circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, n'oubliez pas de les changer de place à micuisson.

programme BARBECUE

Mise en marche de la résistance de voûte et du tournebroche (si l'appareil en est équipé). La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée.

programme GRATIN

Mise en marche de la résistance de voûte, du ventilateur et du tournebroche (si l'appareil en est équipé). L'irradiation thermique unidirectionnelle s'ajoute au brassage de l'air pour une répartition uniforme de la chaleur dans l'enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

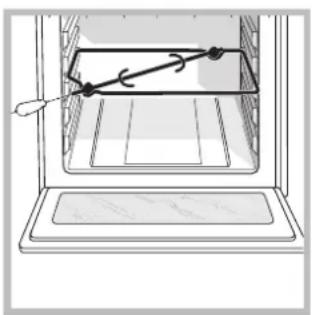

Tournebroche (n'existe que sur certains modèles)

Pour actionner le tournebroche (voir figure) procédez comme suit :

1. placez la lèchefrite au gradin 1 ;
2. placez le berceau au gradin 3 et encastrez le bout arrière de la broche dans le trou situé au fond de l'enceinte;
3. branchez le tournebroche en amenant le sélecteur PROGRAMMES sur / ou /
   ! Quand le programme / n'est lancé, le tournebroche s'arrête dès ouverture de la porte du four.

Conseils de cuisson

! Pour vos cuissons ventilées n'utilisez pas les gradins 1et 5 : ils sont directement frappés par l'air chaud qui pourrait brûler vos mets délicats.

! Pour vos cuissons BARBECUE et GRATIN, notamment au tournebroche, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

MULTICUISSON

• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur.
• Placez la lèchefrite en bas et la grille en haut.

BARBECUE

- Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.

- Nous conseillons de sélectionner le niveau d'énergie maximum. Ne vous inquiétez pas si la résistance de voûte n'est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

FOUR PIZZA

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four.
  Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.
• Si vos pizzas sont bien garnies, n'ajoutez la mozzarella qu'à mi-cuisson.

Tableau de cuisson

Programme s	Aliments	(Kg)	NiveRoidsenfournement	Préchauffage(mi nute s)	Températurepréconis ée	Durée cuisson(minutes)
étuve	Levage de pâtes à base de levure deboulanger (brioches, pain, tarte au sucrecroiss ants, etc.)
FourTradition	Canard	1	3	15	200	65-75
	Rôti d e veau ou de bœ uf	1	3	15	200	70-75
	Rôti de porc	1	3	15	200	70-80
	Biscu its (pâte b ris ée)	-	3	15	180	15-20
	Tartes	1	3	15	180	30-35
FourPâtiss erie	Tartes	0.5	3	15	180	20-30
	Tarte aux fruits	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Génoise	0.5	3	15	160	25-30
	Crêpes farcies (sur 2 niveaux)	1.2	2 e 4	15	200	30-35
	Petits gâteaux (sur 2 niveaux)	0.6	2 e 4	15	190	20-25
	Friands au fromage (sur 2 niveaux)	0.4	2 e 4	15	210	15-20
	Profiter ol es (su r 3 n ive au x)	0.7	Gradi ns n°1,3 et 5	15	180	20-25
	Biscu its (sur 3 n iveaux)	0.7	Gradi ns n°1,3 et 5	15	180	20-25
	Meringues (sur 3 niveaux)	0.5	Gradi ns n°1,3 et 5	15	90	180
Fastcooking	Surgelés
	Pizza	0.3	2	-	250	12
	M élang e de courget tes et cre vettes en croûte	0.4	2	-	200	20
	Feuilleté aux épinards	0.5	2	-	220	30-35
	Chaussons	0.3	2	-	200	25
	Lasagnes	0.5	2	-	200	35
	Petits pains dorés	0.4	2	-	180	25-30
	Poul et en mor cea ux	0.4	2	-	220	15-20
	Précuits
	Ailes de poulet dorées	0.4	2	-	200	20-25
	Aliments Frais
	Biscu its (pâte b ris ée)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Friands au f rom ae	0.2	2	-	210	10-12
Multicuisson	Pizza (sur 2 n ive aux)	1	2 e 4	15	230	15-20
	Lasagnes	1	3	10	180	30-35
	Agneau	1	2	10	180	40-45
	Poul et r ôti + pom mes de terre	1+1	2 e 4	15	200	60-70
	Maquereau	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Profiter ol es (su r 2 n ive au x)	0.5	2 e 4	10	190	20-25
	Biscu its (sur 2 n iveaux)	0.5	2 e 4	10	180	10-15
	Gé noise ( sur 1 n ive au)	0.5	2	10	170	15-20
	Gé noise ( sur 2 n ive aux)	1	2 e 4	10	170	20-25
	Tartes salées	1.5	3	15	200	25-30
Four Pizza	Pizza	0.5	3	15	220	15-20
	Rôti d e veau ou de bœ uf	1	2	10	220	25-30
	Poulet	1	2 o 3	10	180	60-70
Barbecue	Soles et seiches	0.7	4	-	Max	10-12
	Brochettes de calmars et de crevettes	0.6	4	-	Max	8-10
	Seiches	0.6	4	-	Max	10-15
	Tran ch es de co lin	0.8	4	-	Max	10-15
	Légumes grillés	0.4	3 o 4	-	Max	15-20
	Steaks de veau	0.8	4	-	Max	15-20
	Saucisses	0.6	4	-	Max	15-20
	Hamburgers	0.6	4	-	Max	10-12
	Maquereaux	1	4	-	Max	15-20
	Croque- monsieur ou toas ts	n.° 4 e 6	4	-	Max	3-5
	Avec tournebroche (si votre appareil en est équipé)
	Veau à la broch e	1.0	-	-	Max	80-90
	Poulet à la broche	1.5	-	-	Max	70-80
	Agne au à la broch e	1.0	-	-	Max	70-80
Gratin	Poul et grillé	1.5	2	10	200	55-60
	Seiches	1.5	2	10	200	30-35
	Avec to umebr och e ( si votre e appar ei l en estéquipé)	1.5	-	10	200	70-80
	Veau à la broch e	1.5	-	10	200	70-80
	Agne au à la broch e	1.5	-	10	200	70-75
	Poulet (à la broche)+pomme s de terr e(sur pla tea u ém ai liè)	-	2	10	200	70-75

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémités.
• Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
• Ne tapissez jamais la sole du four de papier aluminium.
• Ne rangez pas de matériel inflammable à l'intérieur du four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Contrôlez toujours que les manettes sont bien dans la position “●”/“O” quand l'appareil n'est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter

de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Ne posez pas d'objets lourds sur la porte du four ouverte.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses.
• Pour vos cuissons au BARBECUE et au GRATIN, nous vous conseillons de garder la porte du four fermée: vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d'énergie (10% environ).
• Gardez toujours les joints propres et en bon état pour qu'ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)
  • son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyez l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. N'utilisez ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.

Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);
2. à l'aide d'un tournevis, soulever et faire pivoter les leviers F situés sur les deux charnières (voir figure);

F

F

1. saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure).*

1. saisir la porte par les côtés, la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant des charnières (voir figure).*

Remonter la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.
2. Dévissez l'ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.
3. Remontez le couvercle à sa place (voir figure).

Montage du Kit glissières

Pour monter les glissières :

1. Dévissez les deux vis A (voir figure). Si le four est équipé de panneaux autonettoyants, il faut les déposer momentanément.

1. Remplacez les vis A par les vis et entretoises (B+C) fournies dans le kit.
2. Vissez les nouvelles vis B et les entretoises C en n'oubliant pas de remonter les panneaux autonettoyants.

1. Fixez les deux dispositifs de fixation D de la glissière dans les trous prévus sur les parois du four (voir figure). Les trous pour la glissière de gauche sont placés en haut tandis que les trous pour celle de droite sont placés en bas.

2. Encastrez enfin la glissière sur l'entretoise C.

!Ne pas introduire les glissières coulissantes au niveau 5.

* N'existe que sur certains modèles

Italiano, 1

English,13

Français, 24

Espanol, 35 Portuges, 46

ortuges, 46

Русский, 57

FC 832 C.1 /HA

FC 832 C.1 IX/HA

FC 83.1 /HA

FC 83.1 IX /HA

FQ 83.1 /HA

FZ 83.1 /HA

FZ 83.1 IX /HA

FQ 932 C.1/HA

FD 83.1 /HA

FZ 93 C.1 /HA

FZ 93 C.1 IX /HA

FZ 932 C.1 /HA

FZ 932 C.1 IX/HA

FZ 83 C.1 /HA

FZ 83 C.1 IX /HA

F 83.1 /HA

F 83.1 IX /HA

F 937 C.1 IX /HA

F 937 C.1 /HA

FQ 837 C.1 /HA

FH 837 C /HA

FH 837 C IX /HA

FHS 83 C IX/HA

FH 83 /HA

FH 83 IX/HA

FH 82 C IX/HA

FH 82 C /HA

FH 831 C IX /HA

FH 831 C /HA

FH 83 C /HA

FH 83 C IX /HA

FH 93 C HA

FH 93 C IX/HA

Sumario

Instalación, 36-37

Colocación

Conexión eléctrica
