Tipo di prodotto	Forno elettrico da incasso
Marca	Hotpoint-Ariston
Modello	FD 83.1 (MR) HA
Dimensioni (L x A x P)	43.5 x 32 x 41.5 cm
Volume interno	58 L
Alimentazione elettrica	220-240 V ~ 50 Hz, 2800 W max
Programmi di cottura	Stufa, Tradizionale, Pasticceria, Cottura rapida, Multicottura, Griglia, Gratinato, Girarrosto
Intervalli di temperatura	60°C a MAX (tranne Griglia e Gratinato)
Programmatore elettronico	Orologio, timer, durata e fine cottura
Illuminazione interna	Lampadina 25 W, attacco E14
Livelli di cottura	5 livelli con guide
Accessori inclusi	Griglia, leccarda, girarrosto (secondo modello)
Porta rimovibile	Sì, per pulizia
Pulizia	Esterno: spugna e sapone neutro; Interno: acqua calda e detergente
Sicurezza	Ventilatore di raffreddamento, spegnimento automatico, porta chiusa richiesta per alcuni programmi
Consumo energetico	Classe: convezione naturale o forzata secondo direttiva 2002/40/CE
Peso	Circa 35 kg (stima)

Domande frequenti - FD 83.1 (MR) HA HOTPOINT-ARISTON

Come impostare l'orologio del forno?

Dopo il collegamento o un'interruzione di corrente, l'icona lampeggia. Premere più volte su finché l'icona e i numeri lampeggiano, quindi regolare l'ora con i tasti + e -. Attendere 10 secondi o premere di nuovo ⏻ per confermare.

Come utilizzare il timer?

Premere più volte il tasto finché l'icona del timer lampeggia, regolare la durata con + e -, quindi confermare. Un segnale acustico suona alla fine. Il timer non ferma la cottura.

Come programmare una cottura automatica?

Selezionare prima un programma di cottura. Per la durata, premere ⚙ finché l'icona della durata lampeggia, regolare la durata. Per la fine cottura, premere ⏻ finché l'icona della fine lampeggia, regolare l'ora. Confermare. Il forno si spegne automaticamente.

Come pulire la porta del forno?

Utilizzare prodotti non abrasivi e una spugna morbida. Per una pulizia approfondita, è possibile smontare la porta: aprirla completamente, sollevare le leve F sulle cerniere, chiuderla a metà, poi tirarla verso di sé. Rimontare in ordine inverso.

Come sostituire la lampadina di illuminazione?

Svitare il coperchio di vetro del portalampada, svitare la lampadina e sostituirla con una lampadina dello stesso tipo: 25 W, attacco E14. Riavvitare il coperchio.

Quali programmi di cottura sono disponibili?

I programmi includono: Stufa (40°C per lievitazione di impasti), Tradizionale (calore volta/soletta), Pasticceria (calore dolce ventilato), Cottura rapida (cottura veloce senza preriscaldamento), Multicottura (calore uniforme su 2 livelli), Griglia (griglia ad alta temperatura), Gratinato (griglia ventilata) e Girarrosto (su alcuni modelli).

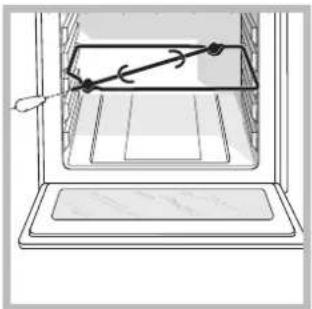

Come utilizzare il girarrosto?

Posizionare la leccarda al livello 1, il supporto al livello 3, infilare lo spiedo nell'azionamento sul fondo. Selezionare il programma Griglia o Gratinato. Il girarrosto si ferma se la porta è aperta.

Cosa fare se il forno non riscalda?

Verificare che il selettore dei programmi non sia su 0, che la temperatura sia impostata, e che l'orologio sia regolato correttamente (alcuni modelli richiedono l'ora per funzionare). Se il problema persiste, contattare il servizio post-vendita.

Come pulire l'interno del forno?

Pulire dopo ogni utilizzo quando il forno è tiepido. Utilizzare acqua calda e un detergente delicato, risciacquare e asciugare con un panno morbido. Non utilizzare pulitori a vapore o ad alta pressione.

Dove trovare la targa dati?

La targa dati si trova sul telaio del forno o sull'imballaggio. Indica il modello (Mod.) e il numero di serie (S/N), necessari per qualsiasi assistenza.

MANUALE UTENTE FD 83.1 (MR) HA HOTPOINT-ARISTON

Italiano, 1 Françæigli 4,13

Espanol, 35 Portuges, 46

Русский, 57

FC 832 C.1 /HA

FC 832 C.1 IX/HA

FC 83.1 /HA

FC 83.1 IX /HA

FQ 83.1 /HA

FZ 83.1 /HA

FZ 83.1 IX /HA

FQ 932 C.1/HA

FD 83.1 /HA

FZ 93 C.1 /HA

FZ 93 C.1 IX /HA

FZ 932 C.1 /HA

FZ 932 C.1 IX/HA

FZ 83 C.1 /HA

FZ 83 C.1 IX /HA

F 83.1 /HA

F 83.1 IX /HA

F 937 C.1 IX /HA

F 937 C.1 /HA

FQ 837 C.1 /HA

FH 837 C /HA

FH 837 C IX /HA

FHS 83 C IX/HA

FH 83 /HA

FH 83 IX/HA

FH 82 C IX/HA

FH 82 C /HA

FH 831 C IX /HA

FH 831 C /HA

FH 83 C /HA

FH 83 C IX /HA

FH 93 C HA

FH 93 C IX/HA

Sommario

Installazione, 2-3

Posizionamento

Collegamento elettrico

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvio e utilizzo, 5

Avviare il forno

Utilizzare il timer di fine cottura

Targhetta caratteristiche

Il programmmatore di cottura elettronico, 6

Programmi, 7-9

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

Montaggio del Kit Guide Scorrevoli

Assistenza, 12

Assistenza attiva 7 giorni su 7

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

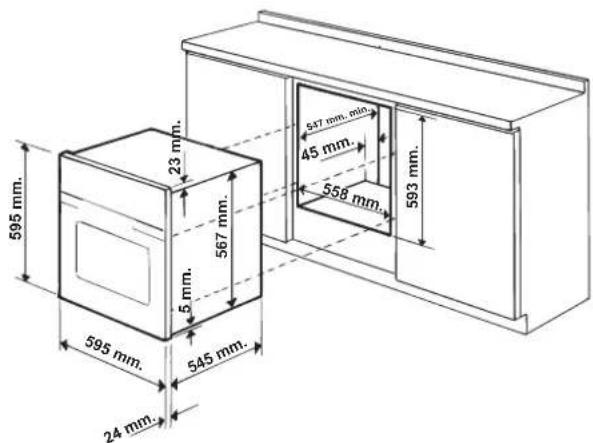

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;
• per l'incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

595 mm. 23 mm. 567 mm. 5 mm. 545 mm. 24 mm. 593 mm. 558 mm. 45 mm. 547 mm. min. 595 mm.

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura);

spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile.

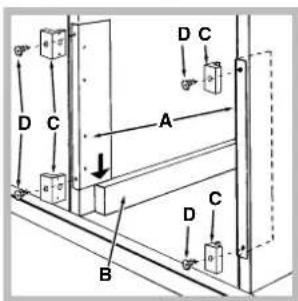

Centraggio e fissaggio\*

1. Posizionare le staffe "A""A"battuta sull'appoggio del forno "B""B"

2. Posizionare i tacchetti "C" "€"battuta nelle staffe "A":An particolare se lo spessore della fiancata del mobile:

3. è di 16 mm: montare il tacchetto in modo che il numero 16 riportato sullo stesso sia rivolto verso di voi:

4. è di 18 mm: montare il tacchetto in modo che la parte senza scritte sia rivolta verso di voi::

5. è di 20 mm: non montare il tacchetto.

6. Fissare le staffe ed i tacchetti sul bordo fiancata mobile tramite le viti "D" "D"

7. Fissare il forno al mobile tramite le viti e le rondelle in plastica "E": "E"

D C A B D C D C

E E

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi sotto).

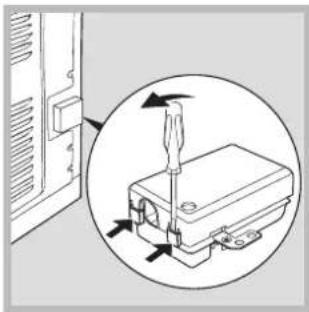

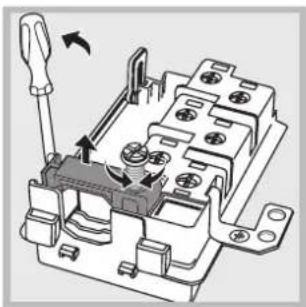

Montaggio del cavo di alimentazione

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).
2. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

1. Togliere le viti dei contatti L-N-± e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (±).

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedì Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Vista d'insieme

Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

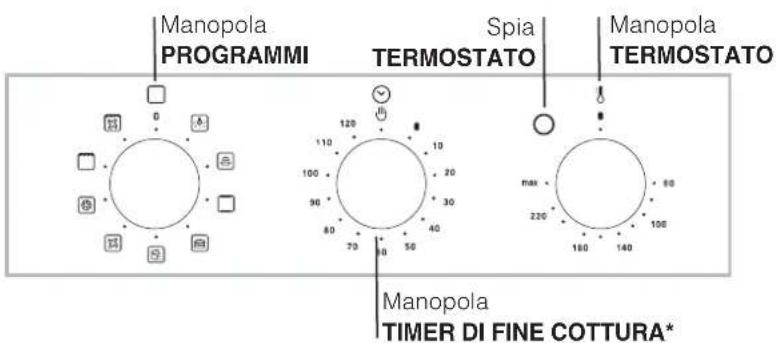

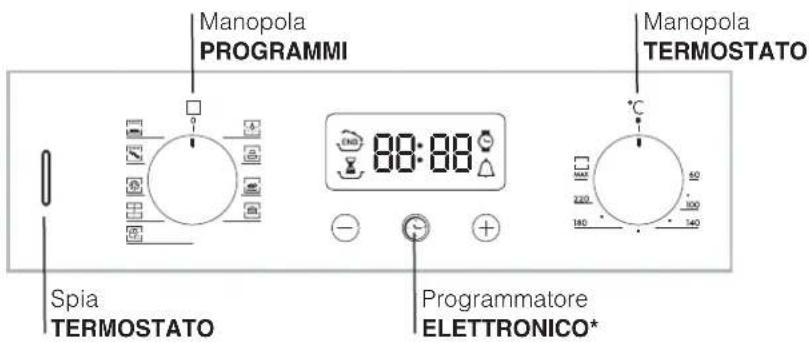

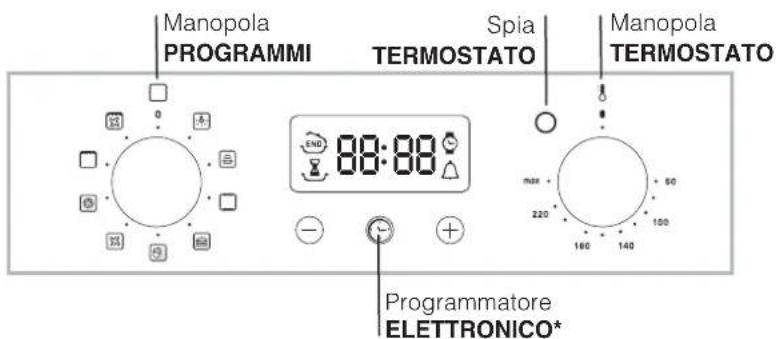

Pannello di controllo

Manopola PROGRAMMI 88:88 Manopola TERMOSTATO Spia TERMOSTATO Programmatore ELETTRONICO*

Manopola PROGRAMMI Spia TERMOSTATO Manopola TERMOSTATO 88:88 Programmatore ELETTRONICO*

Manopola PROGRAMMI SPia TERMOSTATO Manopola TERMOSTATO Manopola TIMER DI FINE COTTURA*

* Presente solo in alcuni modelli.

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

5. modificare il programma di cottura agendo sulla manopola PROGRAMMI;

6. modificare la temperatura agendo sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

Luce del forno

Si accende selezionando / con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

* Presente solo in alcuni modelli.

Utilizzare il timer di fine cottura\*

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.
2. Tornando indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.
3. A tempo scaduto emette un segnale acustico e spegne il forno.
4. Quando il forno è spento il timer di fine cottura può essere usato come un normale contaminuti.

! Per utilizzare il forno in funzionamento manuale, escludendo cioè il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo 🎨.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5 altezza cm 32 profondità cm 41,5
Volume	It. 58
Collegamenti elettrici	tensione a 220-240V ~ 50Hz potenza massima assorbita 2800W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forni elettrici. Norma EN 50304Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento: Pasticceria.
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni.

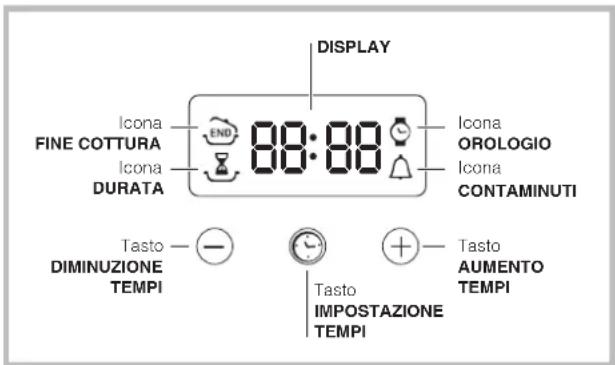

Il programmmatore di cottura elettronico

DISPLAY Icona FINE COTTURA Icona DURATA 88:88 Icona OROLOGIO Icona CONTAMINUTI Tasto — — DIMINUZIONE TEMPI Tasto IMPOSTAZIONE TEMPI Tasto AUMENTO TEMPI

Impostare l'orologio

! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

Dopo l'allacciamento alla rete elettrica o dopo un

black-out, l'icona 📋 e i quattro digit numerici sul DISPLAY lampeggiano.

1. Premere più volte il tasto ⓣ finchè non

lampeggiano l'icona 📋 e i quattro digit numerici sul DISPLAY;

1. con i tasti “+” e “-” regolare l'ora; se si tengono premuti, i numeri scorrono più velocemente per facilitare l'impostazione.
2. attendere 10 sec oppure premere nuovamente il tasto ⚙ per fissare l'impostazione.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall'utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto ⚙ finchè non
   lampeggiano l'icona 🔒 e i tre digit numerici sul DISPLAY;
2. con i tasti “+” e “-” regolare il tempo desiderato; se si tengono premuti, i numeri scorrono più velocemente per facilitare l'impostazione.
3. attendere 10 sec oppure premere nuovamente il tasto ⚙ per fissare l'impostazione.

Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico.

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere più volte il tasto ⚙ finchè non lampeggiano l'icona 📋 e i tre digit numerici sul DISPLAY;

2. con i tasti “+” e “-” regolare la durata desiderata; se si tengono premuti, i numeri scorrono più velocemente per facilitare l'impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto ⚙ per fissare l'impostazione.

4. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

- Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la durata;
2. poi premere il tasto finchè non lampeggiano l'icona e i quattro digit numerici sul DISPLAY;
3. con i tasti “+” e “-” regolare l'ora di fine cottura desiderata; se si tengono premuti i numeri, scorrono più velocemente per facilitare l'impostazione.
4. attendere 10 sec oppure premere nuovamente il tasto ⏻ per fissare l'impostazione.
5. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

Le icone 📊, e faccese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l'ora di fine cottura e la durata.

Annulare una programmazione

Per annullare una programmazione:

• premere il tasto 🕒 finchè non lampeggia l'icona dell'impostazione da annullare e i digit sul display. Premere il tasto “-” finchè sul display non compaiono le cifre 00:00.

- tenere premuti contemporaneamente i tasti “+” e "-"; in questo modo si annullano tutte le programmazioni effettuate contaminuti compreso.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:
• BARBECUE (si consiglia di impostare solo su MAX);
- GRATIN (si consiglia di non superare la temperatura di 200°C).

ogramma LIEVITAZIONE

Il forno raggiunge e mantiene una temperatura di 40°C a prescindere dalla posizione della manopola TERMOSTATO. Questo programma è ideale per la lievitazione degli impasti contenenti lievito naturale.

gramma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

gramma FORNO PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni "mignon" su tre ripiani contemporaneamente.

gramma FAST COOKING

Si attivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme. Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano.

gramma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l'aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

gramma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura.

gramma BARBECUE

Si attiva l'elemento riscaldante superiore ed entra in funzione il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

gramma GRATIN

Si attiva l'elemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Girarrosto (solo in alcuni modelli)

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
2. mettere il sostegno del girarrosto in posizione 3 e inserire lo spiedo nell'apposito foro posto sulla parete posteriore del forno;
3. azionare il girarrosto selezionando con la
   manopola PROGRAMMI
   ! Col programma / 📄/Avviato, se si apre la porta il girarrosto si arresta.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

- Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

- Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

FORNO PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura

Programmi Al	menti Peso	(Kg)	Posizione dei ripiani	Preriscaldamento (minuti)	Temperatura consigliata	Durata cottura (minuti)
Lievitazione	Lievitazione degli impasti con lievito naturale (brioche, pane, torta allo zucchero, croissant, ecc.)
Forno Tradizionale	Anatra	1	2	15	200	65-75
	Arrosto di vitello o manzo	1	2	15	200	70-75
	Arrosto di maiale	1	2	15	200	70-80
	Biscotti (di frolla)	-	2	15	180	15-20
	Crostate	1	2	15	180	30-35
Forno Pasticceria	Crostate	0.5	2	15	180	20-30
	Torta di frutta	1	1 o 2	15	180	40-45
	Plum-cake	0.7	2	15	180	40-50
	Pan di spagna	0.5	2	15	160	25-30
	Crèpes farcite (su 2 ripiani)	1.2	1 e 3	15	200	30-35
	Cake piccoli (su 2 ripiani)	0.6	1 e 3	15	190	20-25
	Salatini di sfoglia al formaggio (su 2 ripiani)	0.4	1 e 3	15	210	15-20
	Bignè (su 3 ripiani)	0.7	1 e 2 e 4	15	180	20-25
	Biscotti (su 3 ripiani)	0.7	1 e 2 e 4	15	180	20-25
	Meringhe (su 3 ripiani)	0.5	1 e 2 e 4	15	90	180
Fast cooking	Surgelati
	Pizza	0.3	1	-	250	12
	Misto zucchine e gamberi in pastella	0.4	1	-	200	20
	Torta rustica di spinaci	0.5	1	-	220	30-35
	Panzerotti	0.3	1	-	200	25
	Lasagne	0.5	1	-	200	35
	Panetti dorati	0.4	1	-	180	25-30
	Bocconcini di pollo	0.4	1	-	220	15-20
	Precotti
	Ali di pollo dorate	0.4 1 - 200 20-25
	Clbl Freschi
	Biscotti (di frolla)	0.3	1	-	200	15-18
	Plum-cake	0.6	1	-	180	45
	Salatini di sfoglia al formaggio	0.2	1	-	210	10-12
Multicottura	Pizza (su 2 ripiani)	1	1 e 3	15	230	15-20
	Lasagne	1	2	10	180	30-35
	Agnello	1	2	10	180	40-45
	Pollo arrosto + palate	1+1	1 e 3	15	200	60-70
	Sgombro	1	1 e 2	10	180	30-35
	Plum-cake	1	1 e 2	10	170	40-50
	Bignè (su 2 ripiani)	0.5	1 e 3	10	190	20-25
	Biscotti(su 2 ripiani)	0.5	1 e 3	10	180	10-15
	Pan di spagna (su 1 ripiano)	0.5	1 e 2	10	170	15-20
	Pan di spagna(su 2 ripiani)	1	1 e 3	10	170	20-25
	Torte salate	1.5	2	15	200	25-30
Forno Pizza	Pizza	0.5	2	15	220	15-20
	Arrosto di vitello o manzo	1	1	10	220	25-30
	Pollo	1	1 o 2	10	180	60-70
Barbecue	Sogliole e seppie	0.7	3	-	Max	10-12
	Spiedini di calamari e gamberi	0.6	3	-	Max	8-10
	Seppie	0.6	3	-	Max	10-15
	Filetto di merluzzo	0.8	3	-	Max	10-15
	Verdure alla griglia	0.4	1 o 3	-	Max	15-20
	Bistecca di vitello	0.8	3	-	Max	15-20
	Salsicce	0.6	3	-	Max	15-20
	Hamburger	0.6	3	-	Max	10-12
	Sgombri	1	3	-	Max	15-20
	Toast (o pane tostato)	n.° 4 e 6	3	-	Max	3-5
	Con girarrosto (ove presente)				Max
	Vitello allo spiedo	1.0	-	-	Max	80-90
	Pollo allo spiedo	1.5	-	-	Max	70-80
	Agnello allo spiedo	1.0	-	-	Max	70-80
Gratin	Pollo alla griglia	1.5	2 e 3	10	200	55-60
	Seppie	1.5	2 e 3	10	200	30-35
	Con girarrosto (ove presente)
	Vitello allo spiedo	1.5	-	10	200	70-80
	Agnello allo spiedo	1.5	-	10	200	70-80
	Pollo (allo spiedo) + patate (sulla leccarda)	1.5	-	10	200	70-75
		-	2	10	200	70-75

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

- Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

- Non ostruire le aperture di ventilazione e di smaltimento di calore.

- Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

- Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

- Non riporre materiale infiammabile nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

- Assicurarsi sempre che le manopole siano nella posizione "●"/"O" quando l'apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Non appoggiare oggetti pesanti sulla porta del forno aperta.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

- Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

- Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

- L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

- Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.

! Non utilizzare mai pulitori a vapore o ad alta ressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);
2. servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due cerniere (vedi figura);

F

F

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura).*

* Presente solo in alcuni modelli.

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura).*

Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.
3. Rimontare il coperchio (ved figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Svitare le due viti A (vedi figura). Se il forno è dotato di pannelli autopulenti, essi risulteranno momentaneamente smontati.

1. Sostituire le viti A con le viti e i distanzieri (B+C) forniti nel kit.

2. Avvitare le nuove viti B e i relativi distanzieri C, rimontando anche i pannelli autopulenti.

1. Fissare i due incastri D della guida negli appositi fori posti sulle pareti del forno (vedi figura). I fori per la guida sinistra sono posizionati in alto, mentre i fori per quella destra sono in basso.

2. Infine incastrare la guida sul distanziere C. ! Non inserire le guide scorrevoli alla posizione 5.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.
  ! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il modello della macchina (Mod.)
• Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199 ^* . Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Italiano, 1 Franci English, 13

Espanol, 35 Portuges, 46

Русский, 57

FC 832 C.1 /HA

FC 832 C.1 IX/HA

FC 83.1 /HA

FC 83.1 IX /HA

FQ 83.1 /HA

FZ 83.1 /HA

FZ 83.1 IX /HA

FQ 932 C.1/HA

FD 83.1 /HA

FZ 93 C.1 /HA

FZ 93 C.1 IX /HA

FZ 932 C.1 /HA

FZ 932 C.1 IX/HA

FZ 83 C.1 /HA

FZ 83 C.1 IX /HA

F 83.1 /HA

F 83.1 IX /HA

F 937 C.1 IX /HA

F 937 C.1 /HA

FQ 837 C.1 /HA

FH 837 C /HA

FH 837 C IX /HA

FHS 83 C IX/HA

FH 83 /HA

FH 83 IX/HA

FH 82 C IX/HA

FH 82 C /HA

FH 831 C IX /HA

FH 831 C /HA

FH 83 C /HA

FH 83 C IX /HA

FH 93 C HA

FH 93 C IX/HA

Contents

Installation, 14-15

Positioning

Italiano, 1 Francia gli 24, 13

Espanol, 35 Portuges, 46

Русский, 57

FC 832 C.1 /HA

FC 832 C.1 IX/HA

FC 83.1 /HA

FC 83.1 IX /HA

FQ 83.1 /HA

FZ 83.1 /HA

FZ 83.1 IX /HA

FQ 932 C.1/HA

FD 83.1 /HA

FZ 93 C.1 /HA

FZ 93 C.1 IX /HA

FZ 932 C.1 /HA

FZ 932 C.1 IX/HA

FZ 83 C.1 /HA

FZ 83 C.1 IX /HA

F 83.1 /HA

F 83.1 IX /HA

F 937 C.1 IX /HA

F 937 C.1 /HA

FQ 837 C.1 /HA

FH 837 C /HA

FH 837 C IX /HA

FHS 83 C IX/HA

FH 83 /HA

FH 83 IX/HA

FH 82 C IX/HA

FH 82 C /HA

FH 831 C IX /HA

FH 831 C /HA

FH 83 C /HA

FH 83 C IX /HA

FH 93 C HA

FH 93 C IX/HA

Содержание

Монтаж, 58-59

Расположение
