Tipo de produto	Fogão com forno e placas de cozimento
Marca	TriStar
Modelo	OV1414
Dimensões (L x P x A)	615 x 435 x 450 mm
Peso	12 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência total	3100 W
Número de placas de cozimento	2 (grande 800 W, pequena 500 W)
Tipos de aquecimento do forno	Aquecimento superior e inferior (convecção natural)
Faixa de temperatura	100 °C a 250 °C
Temporizador	Sim, até 120 minutos (aproximadamente)
Número de níveis no forno	3 (superior, médio, inferior)
Acessórios incluídos	Grade, bandeja de cozimento, alça
Material principal	Aço, porta de vidro
Manutenção e limpeza	Limpar com detergente líquido e água, evitar abrasivos
Segurança	Desligamento automático, alça de retirada, porta de vidro
Garantia	1 ano
Uso	Doméstico apenas
Reparabilidade	Por um centro de serviço autorizado

Perguntas frequentes - OV1414 TRISTAR

Como limpar o forno?

Antes de limpar, desligue e deixe esfriar. Use um detergente líquido suave e água quente. Não use limpadores abrasivos ou escovas duras. Limpe com um pano úmido.

O que fazer se o aparelho não aquecer?

Verifique se o aparelho está conectado a uma tomada funcional (220-240V). Certifique-se de que o temporizador está ajustado para uma duração e que os botões de temperatura e modo estão posicionados corretamente. Se o problema persistir, entre em contato com o serviço pós-venda.

Posso usar pratos de metal no forno?

Sim, você pode usar pratos de metal adequados para cozimento no forno. Evite recipientes de plástico ou papel que possam derreter ou queimar.

Como ajustar o temporizador?

Gire o botão do temporizador no sentido horário para selecionar o tempo de cozimento desejado (até aproximadamente 120 minutos). O aparelho desligará automaticamente e um alarme soará. Para tempos inferiores a 5 minutos, gire primeiro além de 6 e depois volte.

O que fazer em caso de fumaça durante o primeiro uso?

É normal. Os resíduos de fabricação podem queimar e produzir fumaça e odor. Aqueça o forno vazio a 250°C por 20 minutos para eliminá-los. Areje o ambiente.

Como usar as placas de cozimento e o forno simultaneamente?

Ajuste o botão das placas (superior) para a posição desejada, escolha a temperatura com o segundo botão, selecione o modo do forno com o terceiro e ajuste a duração com o temporizador. As luzes indicadoras acenderão.

Quais acessórios são fornecidos com o aparelho?

O aparelho é fornecido com uma grade, uma bandeja de cozimento e uma alça de retirada. A alça permite manusear os acessórios quentes com segurança.

Qual é a capacidade do forno?

O forno não especifica sua capacidade em litros, mas mede aproximadamente 615 x 435 x 450 mm externamente. Pode acomodar pratos em até 3 níveis de altura (trilhos de suporte).

Como mudar a temperatura durante o cozimento?

Simplesmente gire o botão de temperatura (segundo botão) para o valor desejado entre 100°C e 250°C. O forno ajustará o aquecimento conforme necessário.

Onde encontrar o número do modelo?

O número do modelo OV1414 encontra-se na etiqueta de identificação localizada na parte traseira ou inferior do aparelho. Também está indicado na embalagem e no manual.

MANUAL DE UTILIZADOR OV1414 TRISTAR

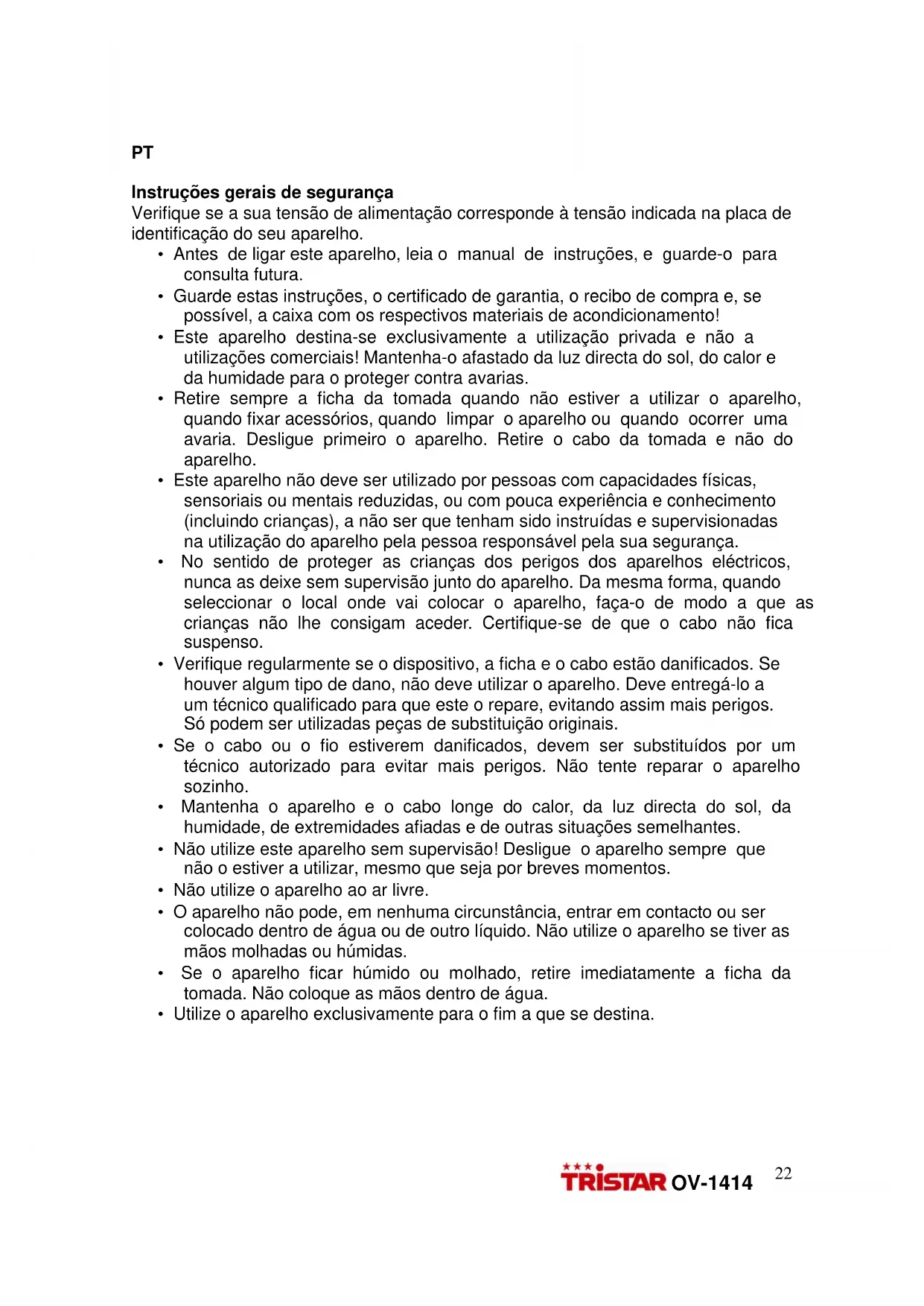

Instruções gerais de segurança

Verifique se a sua tensão de alimentação corresponde à tensão indicada na placa de identificação do seu aparelho.

• Antes de ligar este aparelho, leia o manual de instruções, e guarde-o para consulta futura.
• Guarde estas instruções, o certificado de garantia, o recibo de compra e, se possível, a caixa com os respectivos materiais de acondicionamento!
• Este aparelho destina-se exclusivamente a utilização privada e não a utilizações comerciais! Mantenha-o afastado da luz directa do sol, do calor e da humidade para o proteger contra avarias.

- Retire sempre a ficha da tomada quando não estiver a utilizar o aparelho, quando fixar acessórios, quando limpar o aparelho ou quando ocorrer uma avaria. Desligue primeiro o aparelho. Retire o cabo da tomada e não do aparelho.

- Este aparelho não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com pouca experiência e conhecimento (incluindo crianças), a não ser que tenham sido instruídas e supervisionadas na utilização do aparelho pela pessoa responsável pela sua segurança.

- No sentido de proteger as crianças dos perigos dos aparelhos eléctricos, nunca as deixe sem supervisão junto do aparelho. Da mesma forma, quando seleccionar o local onde vai colocar o aparelho, faça-o de modo a que as crianças não lhe consigam aceder. Certifique-se de que o cabo não fica suspenso.

- Verifique regularmente se o dispositivo, a ficha e o cabo estão danificados. Se houver algum tipo de dano, não deve utilizar o aparelho. Deve entregá-lo a um técnico qualificado para que este o repare, evitando assim mais perigos. Só podem ser utilizadas peças de substituição originais.

- Se o cabo ou o fio estiverem danificados, devem ser substituídos por um técnico autorizado para evitar mais perigos. Não tente reparar o aparelho sozinho.

- Mantenha o aparelho e o cabo longe do calor, da luz directa do sol, da humidade, de extremidades afiadas e de outras situações semelhantes.

- Não utilize este aparelho sem supervisão! Desligue o aparelho sempre que não o estiver a utilizar, mesmo que seja por breves momentos.

- Não utilize o aparelho ao ar livre.

- O aparelho não pode, em nenhuma circunstância, entrar em contacto ou ser colocado dentro de água ou de outro líquido. Não utilize o aparelho se tiver as mãos molhadas ou húmidas.

- Se o aparelho ficar húmido ou molhado, retire imediatamente a ficha da tomada. Não coloque as mãos dentro de água.

- Utilize o aparelho exclusivamente para o fim a que se destina.

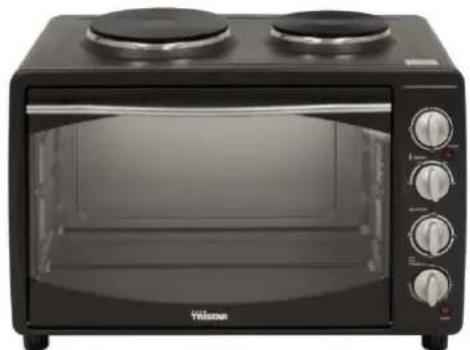

Descrição do produto

Conteúdo da embalagem

• O forno
• 1 Grelha
• 1 Suporte da bandeja
• 1 Pega
• Este manual do utilizador

Inspeccione atentamente o forno quando o retirar da embalagem. Está completo? Se o forno estiver danificado ou incompleto coloque-o então na sua embalagem de origem não danificada e entregue-o na loja onde o comprou.

As figuras e os desenhos fornecidos podem ser diferentes dos do aparelho actual.

Gostará de cozinhar mais ainda com o seu novo forno Tristar e com o sistema de discos multifuncional! Pois tem muito para lhe oferecer.

O forno tem um elemento superior e inferior para pratos de temperatura moderada e carne com crosta crocante, ou para cozedura das suas tartes favoritas.

Além disso, tem controlos dos discos para fácil cozedura para preparar deliciosas refeições.

Leia este manual do utilizador atentamente antes de utilizar o forno. Nunca utilize este produto sem ler antes as instruções de segurança. Mantenha este manual num local seguro.

Mantenha este aparelho fora do alcance de crianças e/ou pessoas incapacitadas.

Durante e após utilizar o forno, os elementos de cozedura ficarão muito quentes. Poderá queimar-se. Não toque nestas peças.

Especificações técnicas

Número do modelo: OV-1414

Alimentação: 220-240V 50 Hz

Consumo da potência: 3100 W

Dimensões: 615X435X450 mm

Peso: 12 kg.

1. Elemento de aquecimento
2. Porta de vidro
   03.Suporte da bandeja
   04.Encaixe da grelha
   05.Pega da porta
   06.Topo do forno
   07.Disco grande (800W)
   08.Disco pequeno (500W)
   09.Cabo + ficha
   10.Botão de regulação dos discos
   11.Indicador luminoso de aviso dos discos
   12.Botão de regulação da temperatura
   13.Botão de regulação dos modos do forno
3. Temporizador do forno e dos discos
   15.Indicador luminoso de aviso do forno
   16.Base
   17.Grelha
   18.Pega
   19.Bandeja

Primeira utilização do aparelho

Siga os passos abaixo antes de utilizar o aparelho pela primeira vez. Certifique-se de que todos os materiais da embalagem são retirados do interior e do exterior do aparelho. Não coloque nenhum alimento ou panela no interior do forno ou sobre os discos ainda.

Siga estes 5 passos:

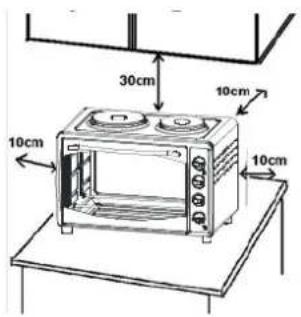

Mantenha-se na distância indicada

ficará quente

O aparelho

1. Coloque o aparelho num local seguro. Não o coloque muito perto de uma parede, a parede pode aquecer e perder a cor. Certifique-se de que não existem cortinas ou materiais semelhantes que possam entrar em contacto com o aparelho. Não coloque nada entre a base do aparelho e a superfície sobre a qual o coloca, para evitar que queime.

1. Regule o botão superior para a posição

1. Regule o segundo botão para 250°C.

1. Regule o terceiro botão para a posição -Os elementos de aquecimento superior e inferior estão agora seleccionados.

1. Regule o quarto botão para 20 minutos. O forno e os discos acenderão. Os dois indicadores luminosos de aviso acenderão.

Durante a primeira utilização o aparelho poderá libertar algum fumo e cheiro a queimado.

Isto acontece porque o aparelho é novo. O fumo e o cheiro desaparecerão após

alguns minutos. Isto não significa uma avaria ou uma potencial avaria.

Funcionamento do aparelho

Botão superior → Controlo dos discos

Disco pequeno

Disco grande

Este botão permite-lhe seleccionar o disco que irá utilizar.

Utilize sempre o quarto botão para seleccionar também o tempo de cozedura desejado, o indicador luminoso de aviso superior (Nº 11) acenderá depois. O disco aquecerá. Utilize o segundo botão para regular a temperatura desejada. Quando utilizar só os discos, deixe o terceiro botão na posição "OFF" (Desligado).

Segundo botão → Regular a temperatura

Seleccione, no sentido dos ponteiros do relógio, a temperatura que precisa para preparar o seu prato. A temperatura varia desde os 100°C até aos 250°C.

Este botão é utilizado para a temperatura dos discos assim como para a temperatura do forno.

Terceiro botão → Seleccionar o elemento de aquecimento do forno

Aquecimento Superior e

Seleccione o elemento de aquecimento desejado, dependendo do prato que está a preparar.

Quarto botão → Temporizador

Seleccione o tempo de cozedura desejado (em minutos) com o temporizador, dependendo do prato que está a preparar.

Seleccione o tempo regulando o temporizador no sentido dos ponteiros do relógio.

O aparelho desligar-se-á automaticamente após o tempo que seleccionou ter terminado.

É emitido um aviso sonoro.

Quando seleccionar o tempo, o forno irá acender-se se o terceiro botão for regulado para um elemento e o indicador luminoso vermelho (Nº 15) acenderá.

O indicador luminoso vermelho (Nº 11) acender-se-á se regular também os discos para a posição "ON" (Ligado).

Se desejar seleccionar um tempo com menos de 5 minutos regule então o botão para mais de 6 minutos e depois regule-o de novo para o tempo desejado. Pode regular o aparelho manualmente durante a utilização rodando o botão do temporizador no sentido contrário ao dos ponteiros do relógio para a posição "OFF" (Desligado).

Durante e após a utilização do forno, os elementos de cozedura ficarão muito quentes. Poderá queimar-se. Não toque nestas peças.

Só para utilizar os discos

Regule o botão superior (o botão de regulação dos discos) para a definição desejada, para utilização de um ou dos dois discos.

Regule a temperatura desejada dos discos com o segundo botão (o botão de regulação da temperatura).

Regule o tempo desejado.

O indicador luminoso superior (Nº 11) acender-se-á.

Pode começar a cozinhar.

Só para utilizar o forno

Deixe o primeiro botão (o botão de regulação dos discos) na posição "OFF" (Desligado).

Regule a temperatura desejada com o segundo botão (o botão de regulação da temperatura).

Regule o terceiro botão (botão de selecção do elemento de aquecimento do forno) para a definição do forno desejada.

Regule o tempo desejado.

O indicador luminoso superior (Nº 15) acender-se-á.

Utilizar simultaneamente os discos e o forno

Regule o botão superior (o botão de regulação dos discos) para a definição desejada, utilizando um ou os dois discos.

Regule a temperatura desejada dos discos e do forno com o segundo botão (o botão de regulação da temperatura).

Regule o terceiro botão (botão de seleção do elemento de aquecimento do forno) para a definição do forno desejada.

Regule o tempo desejado.

Os indicadores luminosos N° 11 e N° 15 acender-se-ão.

Pode começar a cozinhar e colocar o seu prato no forno.

Acessórios

Bandeja

Como utilizar a pega

A bandeja pode ser utilizada, por exemplo: para preparar frango, hambúrgueres, gratinados, bolos e muitos outros pratos de forno.

Grelha

A grelha serve para pratos secos, por exemplo, para pão francês.

Bandeja com grelha no interior

Para pratos que possam verter muita gordura.

Utilize sempre a pega fornecida.

Pode colocar a bandeja ou a grelha em Superior três níveis diferentes, 1 dependendo do prato que está a preparar. 2 3 Inferior

1 Suporte da bandeja superior
2 Suporte da bandeja central
3 Suporte da bandeja inferior

Tenha cuidado quando retirar a grelha ou a bandeja, estas peças podem estar muito quentes! Utilize sempre a pega fornecida.

Antes de limpar, desligue o forno e deixe-o arrefecer.

Não utilize uma escova dura ou outros materiais abrasivos para limpar o interior ou o exterior do aparelho, para evitar arranhar a superfície e o interior do aparelho.

Não utilize nenhum produto de limpeza tóxico ou abrasivo como petróleo, pó de polimento ou solvente.

Produtos de limpeza para cozinha ou líquido de lavar a loiça servirão.

Limpar os discos.

Eis o que deve fazer:

• Após fervura retire os resíduos imediatamente. Atenção! Esta peça está quente.
• Limpe os discos com líquido de lavar a loiça e pouca água.
• Aqueça os discos durante alguns minutos, caso contrário podem enferrujar.
• Limpe com uma solução de manutenção.

Limpar o forno.

Eis o que deve fazer:

• Não utilize nenhum esfregão duro.
• Os sumos de fruta que vertam para a bandeja formarão manchas que não podem ser retiradas, mesmo com um produto de limpeza para fornos. Não encha demasiado a bandeja quando cozinhar bolos de frutas.
• Um forno ligeiramente sujo pode ser limpo com líquido de lavar loiça normal, água morna e algumas gotas de vinagre.

Deixe sempre o forno e os discos arrefecerem bem antes de os limpar. O processo de cozedura pode demorar mais quando o interior do forno estiver sujo.

Nunca utilize este produto sem ler antes as instruções de segurança. Siga sempre estas instruções.

Coloque o aparelho num local seguro. Não o coloque muito perto de uma parede, a parede poderá ficar queimada e sem cor. Certifique-se de que cortinas ou materiais semelhantes não entram em contacto com o aparelho. Não coloque nada entre a base do aparelho e a superfície sobre a qual o coloca, para evitar que queime.

Utilize sempre a pega fornecida quando retira a grelha ou a bandeja do forno. Tocar nestas peças sem luvas pode causar queimaduras graves.

Quando desligar da electricidade, retire sempre a ficha. Nunca puxe pelo cabo, isso poderia romper o cabo.

as mãos molhadas.

Certifique-se de que o cabo eléctrico não fica molhado. Desligue sempre o aparelho quando não estiver a utilizá-lo.

Quando estiver a utilizar o aparelho, não coloque nenhum bico de gás ou outra fonte de calor por perto. Isto pode evitar situações perigosas e assim sendo não influencia a regulação da temperatura.

Este aparelho não está adaptado para ser utilizado por crianças.

Mantenha sempre a supervisão. Mantenha fora do alcance de crianças e/ou pessoas incapacitadas.

Não coloque nada sobre o aparelho quando estiver a utilizá-lo. O calor pode causar deformação, rachadelas, etc..

utilize adaptadores.

Tenha cuidado! Não se queime durante ou após utilizar o aparelho.

As peças metálicas e a porta de vidro ficam muito quentes durante a utilização.

Ligue directamente a uma tomada de parede. Não

Avisos importantes

- Antes de ligar o aparelho, certifique-se de que a alimentação coincide com a do aparelho, de que a tomada tem pelo menos 16A e está ligada à terra. Não assumimos qualquer responsabilidade se esta precaução de segurança não for seguida.

- Não transporte o aparelho durante a sua utilização.

- Não utilize o aparelho quando o cabo estiver danificado, o aparelho ter caído, mostrar sinais de danos ou não funcionar correctamente. Nestes casos, entregue imediatamente o aparelho no local onde o comprou para evitar riscos.

- Não utilize o aparelho como uma fonte de calor.

- Nunca coloque papel, cartão ou plástico sobre o aparelho, nem outros objectos, como electrodomésticos de cozinha.

- Não coloque nenhum objecto nas grelhas de ventilação. Não as obstrua.

- Se alimentos ou certas peças do aparelho entrarem em combustão, então, não tente, sob nenhuma circunstância, apagar as chamas com água. Mantenha a porta do forno fechada, desligue o aparelho e depois apague as chamas com um pano humedecido.

- Este aparelho não foi concebido para ser integrado.

- Quando a porta estiver aberta, preste atenção ao seguinte: não exerça pressão sobre a porta colocando objectos no topo do aparelho. Nunca coloque nenhum prato quente ou pesado que acabou de tirar do forno junto da porta.

Termos da garantia e reparação

Os danos causados pelo não cumprimento das instruções no manual do utilizador anulam a sua garantia! Não podemos assumir responsabilidade por perdas causadas em consequência disso. Não podemos assumir responsabilidade por danos pessoais e materiais causados por utilização incorrecta ou incumprimento das instruções de segurança. Nestes casos quaisquer reclamações tendo em vista a garantia são anuladas.

Além da limpeza, conforme descrito detalhadamente neste manual, mais nenhuma manutenção é necessária para este aparelho.

No caso de ser necessário fazer quaisquer reparações, tais devem ser feitas apenas por um centro de reparações autorizado.

Este aparelho destina-se apenas para utilização DOMÉSTICA e não para utilização com fins comerciais ou industriais. Este aparelho foi concebido para preparação de alimentos. Não deve ser utilizado para qualquer outro fim. O produto não pode ser modificado ou alterado.

Se ocorrerem quaisquer problemas dentro do prazo de um (1) ano após a compra, que estão cobertos pela garantia do fabricante, a TRISTAR fará, através do seu departamento de reparações, reparar ou substituir o aparelho.

Só os defeitos de fabrico e/ou de material estão cobertos por esta garantia.

A TRISTAR não pode assumir responsabilidade por danos:

1) Causados por queda ou por um acidente
2) Se o aparelho tiver sido modificado tecnicamente pelo cliente ou por um terceiro
3) Por utilização incorrecta do aparelho
4) Causados por desgaste por utilização normal

O prazo da garantia de origem de um (1) ano não será alargado por reparações. Esta garantia só é válida na Europa. Esta garantia não exclui os direitos do utilizador de acordo com a Norma Europeia 1944/44CE.

No caso de dúvida ou reclamação dirija-se ao local onde comprou o aparelho. Conserve sempre o seu talão de compra, sem ele não poderá reclamar qualquer tipo de garantia.

Sugestões de receitas

O seu forno está bem adaptado para preparar os pratos mais extraordinários.

Na tabela abaixo encontrará algumas sugestões sobre o tempo de preparação, temperatura e definições do forno para vários pratos.

As temperaturas e os tempos representados são só uma indicação. Os resultados da cozedura podem variar dependendo das receitas, dos pratos utilizados e dos ingredientes.

Definições do forno

1

2

3

Receita	Quantidade	Temperatura °C	Tempo cozedura	Regulação do forno
Pizza fresca	400 g 200 °C 2	5 min. 3
Tarte salteada	600 g 200 °C 35	min. 3
Pizza congelada	450 g 220 °C	15 min. 3
Lasanha 15	00 g 20	0 °C 40 min. 3
Frango inteiro	1500 g	220 °C	90 min.	3
Almôndegas	1000 g	200 °C 60 min. 3
Beringelas com queijo	1700 g	200 °C 30 min. 1
Carne grelhada	1000 g	220 °C 20 min	1
Batatas alouradas	1500 g	200 °C 40 min. 1
Tarte de maçã	1000 g	190 °C 90 min,	3
Truta embalada	800 g 190 °C	40 min. 2

Acrescente cerca de 5 minutos ao tempo de preparação para pré-aquecer o forno.

Sugestões ambientais

Sugestões para poupança de energia

• Utilize só panelas com um diâmetro igual ao diâmetro dos discos.
• Utilize só tachos e panelas com uma base plana.
• Mantenha a tampa sobre a panela se possível.
• Cozinhe legumes, batatas, etc. com pouca água, para que mantenha o tempo de preparação o mais breve quanto o possível.
• Utilize temperaturas correctas para diferentes pratos que esteja a preparar.

Embalagem

O material da embalagem é 100% reciclável, como indicado pelo símbolo 📄. Separe o material da embalagem quando o eliminar no lixo.

Produto

Este aparelho é fornecido com a marca de acordo com a Norma Europeia 2002/96/EG sobre Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao certificar-se de que este produto é eliminado correctamente, está a ajudar a evitar prováveis consequências negativas para o ambiente e saúde humana.

Declaração de conformidade EG

Este aparelho tem sido concebido para estar em contacto com produtos alimentares e foi concebido de acordo com a Norma 89/109/EEC EG.

Este aparelho tem sido concebido, fabricado e comercializado em conformidade com: os objectivos de segurança da “norma de baixa tensão” nº 73/23/EG, as instruções de protecção da norma EMC 89/336/EG “Compatibilidade Electromagnética” e condições da norma 93/68/EG.

Instruções para protecção do ambiente.

Este produto não pode ser eliminado juntamente com o lixo doméstico normal, mas deve ser depositado num local de recolha especial para reutilização de aparelhos eléctricos e electrónicos. O símbolo no artigo, o manual do utilizador e a embalagem indicar-lhe-ão isso. As matérias-primas utilizadas estão adaptadas para serem reutilizadas. Quando reutilizar aparelhos utilizados ou matérias-primas está a contribuir consideravelmente para a protecção do nosso ambiente. Aconselhe-se junto das autoridades do local onde reside sobre o local de recolha mencionado.

HR
