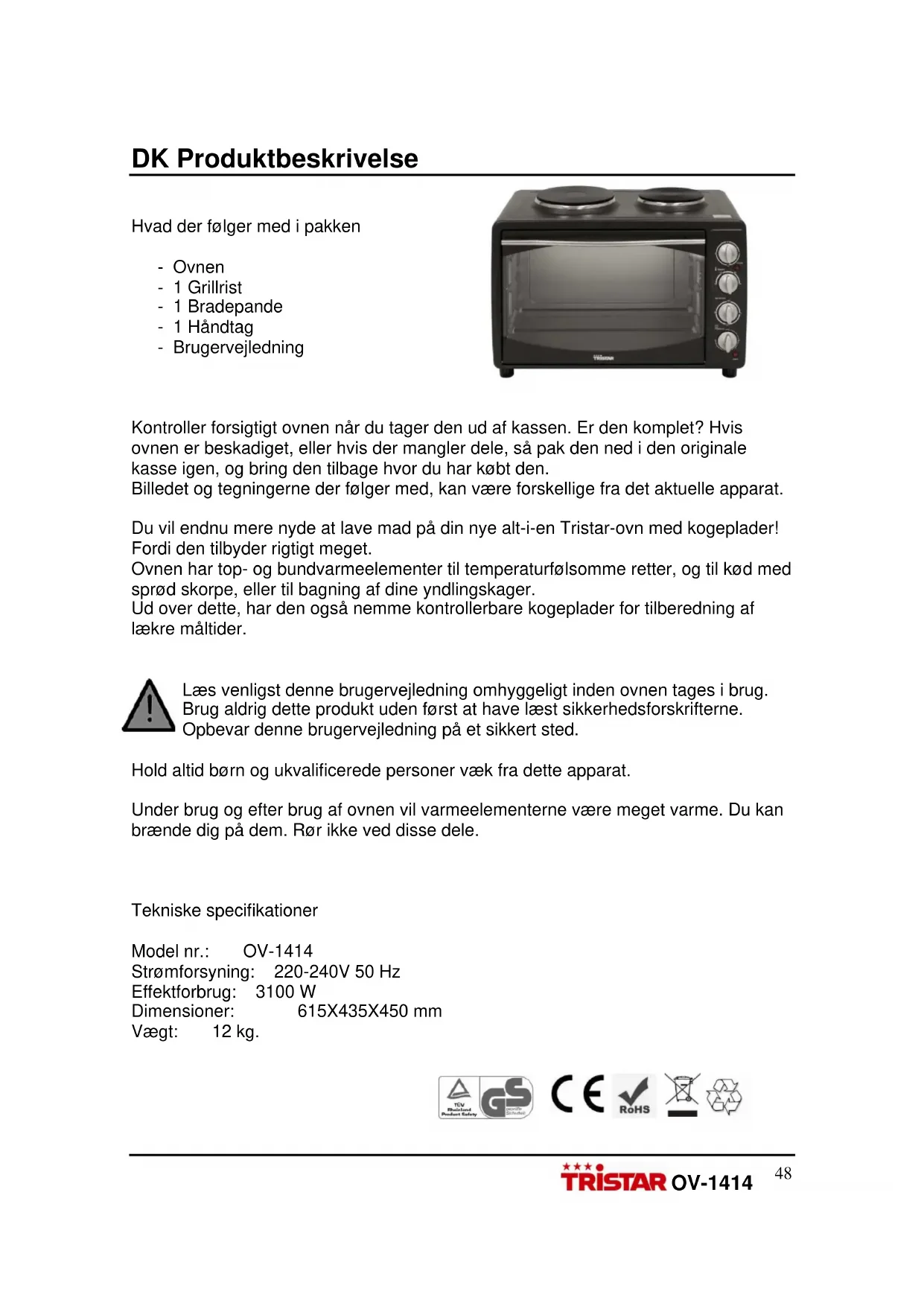

BRUGSANVISNING OV1414 TRISTAR

Hvad der følger med i pakken

• Ovnen
• 1 Grillrist
• 1 Bradepande
• 1 Håndtag
• Brugervejledning

Kontroller forsigtigt ovnen når du tager den ud af kassen. Er den komplet? Hvis ovnen er beskadiget, eller hvis der mangler dele, så pak den ned i den originale kasse igen, og bring den tilbage hvor du har købt den.

Billedet og tegningerne der følger med, kan være forskellige fra det aktuelle apparat.

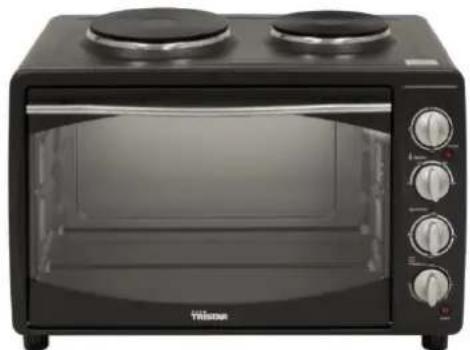

Du vil endnu mere nyde at lave mad på din nye alt-i-en Tristar-ovn med kogeplader! Fordi den tilbyder rigtigt meget.

Ovnen har top- og bundvarmeelementer til temperaturfølsomme retter, og til kød med sprød skorpe, eller til bagning af dine yndlingskager.

Ud over dette, har den også nemme kontrollerbare kogeplader for tilberedning af lækre måltider.

Læs venligst denne brugervejledning omhyggeligt inden ovnen tages i brug. Brug aldrig dette produkt uden først at have læst sikkerhedsforskrifterne. Opbevar denne brugervejledning på et sikkert sted.

Hold altid børn og ukvalificerede personer væk fra dette apparat.

Under brug og efter brug af ovnen vil varmeelementerne være meget varme. Du kan brænde dig på dem. Rør ikke ved disse dele.

Tekniske specifikationer

Model nr.: OV-1414

Strømforsyning: 220-240V 50 Hz

Effektforbrug: 3100 W

Dimensioner: 615X435X450 mm

Vægt: 12 kg.

Information

Produktbeskrivelse 1

Beskrivelse af bestanddele 3

Anvendelse af apparatet

Brug af apparatet første gang 4

Anvendelse af apparatet 5

Tilbehør 7

Rengøring af apparatet 8

Generelt

Sikkerhedsinstrukser 9

1) Varmeelementer
2) Glasdør
3) Bakkestøtte
4) Sidepanel
5) Dørhåndtag
6) Ovntop
7) Stor kogeplade (800W)
8) Lille kogeplade (500W)
9) Ledning + stik
10) Betjeningsknap til kogeplader
11) Kontrollampe til kogeplader
12) Temperaturknap
13) Funktionsknap til ovn
14) Timer til ovn og kogeplader
15) Kontrollampe til ovn
16) Fod
17) Grillrist
18) Håndtag
19) Bradepande

Brug af apparatet første gang

Følg nedenstående trin før du tager apparatet i brug første gang. Vær sikker på at al emballage er fjernet både inde i og uden på apparatet.

Sæt ikke mad eller pander i ovnen eller på kogepladerne endnu.

Følg disse 5 trin:

Hold dig til de angivne afstande

vil blive varmt

Apparatet

1. Placer apparatet på et sikkert sted. Ikke for tæt på en væg, da den kan gå i brand eller blive misfarvet. Sørg for, at der ikke kommer gardiner eller lignende materialer i nærheden af apparatet.

Placer ikke noget mellem apparatets bund og den bordplade det placeres på, for at undgå at bordpladen brændes.

1. Sæt den øverste knap til positionen

1. Sæt den anden knap til 250° C.

1. Sæt den tredje knap til positionen Der er nu valgt både over- og undervarme.

1. Sæt den fjerde knap til 20 minutter. Ovnen og kogepladerne vil tændes. Begge kontrollamper vil tændes.

Ved den første ibrugtagning kan der fremkomme røg og en brændt lugt.

Det forskommer, fordi apparatet er nyt. Det vil forsvinde efter nogle få minutter. Det betyder ikke, at apparatet ikke fungerer korrekt, eller dette vil skade det.

Anvendelse af apparatet

∅verste knap → Kontrolknap til kogeplade

kogeplade

Begge kogeplader

Med denne knap kan du vælge den kogeplade, du vil bruge.

Brug altid den fjerde knap til at vælge den ønskede tilberedningstid, hvorefter den øverste røde kontrollampe vil lyse (nr.11). Kogepladen vil blive varm. Brug den anden knap til at vælge den ønskede temperatur. Lad den tredje knap være i positionen OFF (SLUKKET), når du kun anvender kogepladerne.

Anden knap → Indstiller temperaturen

Drej den i retningen med uret for at indstille den ønskede temperatur.

Temperaturområdet er fra 100° C op til 250° C.

Denne knap anvendes både til indstilling af temperaturen til kogepladerne og til ovnen.

Tredje knap → Valg af varmeelementer

OVERVarme OFF

& undervarme

Undervarme

Vælg den ønskede varmefunktion, som er afhængig af, den ret du ønsker at tilberede.

Fjerde knap → Timer

Vælg den ønskede tilberedningstid (i minutter) med timeren, hvilket er afhængig af, den ret du ønsker at tilberede.

Vælg tiden ved at dreje knappen i retning med uret.

Apparatet vil automatisk slukke, efter den tid du har indstillet den til.

Der vil lyde et klokkesignal.

Når tiden vælges, vil ovnen tænde, hvis den tredje knap er sat på et varmeelement, den røde lampe (nr. 15) vil lyse. den øns

Hvis du ønsker at vælge en tid mindre end 5 min så drej knappen til mere end 6 min, og drej den så tilbage til

Den røde lampe nr. 11 vil lyse, hvis du også sætter kogepladerne til ON (TÆNDT). i retning

Du kan slukke apparatet manuelt under brug ved at dreje timerknappen od uret til positionen OFF

(SLUKKET)

Hvis du ønsker kun at bruge kogepladerne

Sæt den øverste knap (kontrolknappen til kogepladerne) til den ønskede indstilling, til brug af en eller begge plader.

Indstil kogepladerne til den ønskede temperatur med den anden knap (knappen til temperaturindstilling)

Indstil den ønskede tid.

Den øverste kontrollampe (nr.11) vil lyse.

Du kan begynde madlavningen.

Hvis du ønsker kun at bage i ovnen

Lad den første knap (kontrolknappen til kogepladerne) blive i stillingen OFF (SLUKKET).

Indstil den ønskede temperatur med den anden knap (knappen til temperaturindstilling).

Sæt den tredje knap (knap til valg af varmeelementer) til den ønskede varmeindstilling.

Indstil den ønskede tid.

Den nederste kontrollampe (nr.15) vil lyse.

Hvis du ønsker at anvende ovnen og kogepladerne på samme tid

Sæt den øverste knap (kontrolknappen til kogepladerne) til den ønskede indstilling, til brug af en eller begge plader.

Sæt kogepladernes og ovnens temperatur til den ønskede temperatur med den anden knap (knap til temperaturindstilling).

Sæt den tredje knap (knap til valg af varmeelementer) til den ønskede varmeindstilling.

Indstil den ønskede tid.

Kontrollamperne nr.11 og nr.15 vil begge lyse.

Du kan starte med at koge og sætte madvarer i ovnen.

Tilbehør

Bradepande

håndtaget

Hvordan man bruger

Bradepanden kan eksempelvis anvendes til: tilberedning af kylling, hamburgers, gratin, sandkage og mange andre retter.

Grillrist

Til retter der kan afgiver meget fedt.

Brug altid det medfølgende håndtag.

Du kan placere bradepanden eller grillristen i tre forskellige højder, 1

afhængig af den ret du tilbereder 2

3

Nederst

Vær forsigtig når du tager grillrist eller bradepande ud, da de kan være meget varme! Brug altid det medfølgende håndtag.

Før rengøring skal stikket tages ud af stikkontakten, og ovnen

Brug ikke at rengere overflader

Brug ikke en hård børste eller andre slibende rengøringsmidler til at rengøre inde i eller uden på apparatet, for at undgå at overfladerne beskadiges.

Anvend ikke nogen form for giftige eller slibende rengøringsmidler som fx benzin, skurepulver eller opløsningsmidler.

Almindelige køkkenrengøringsmidler eller opvaskemidler er tilstrækkeligt.

Rengøring af kogeplader

Det skal gøres som følger:

• Fjern øjeblikkeligt resterne hvis der er kogt over. Bemærk! Denne del er varm.
• Rengør kogepladerne med vand og opvaskemiddel.
• Opvarm herefter kogepladerne kortvarigt, da de ellers vil kunne ruste.
• Efterbehandl med en kogepladebeskyttelse.

Rengøring af ovnen

Det skal gøres som følger:

• Brug ikke hårde skuresvampe.
• Frugtsafter der er løbet ud over bradepanden, giver skjolder, der ikke kan fjernes selv ikke med ovnrens. Overfyld ikke bageformen ved bagning af fugtige frugtkager.
• En let snavset ovn kan gøres ren ved brug at varmt vand med opvaskemiddel og en smule eddike.

Sørg altid for at ovnen og kogepladerne er kølet helt ned inden de rengøres.

Bagetiden kan forøges, hvis ovnen er snavset indvendigt.

Brug aldrig dette produkt uden først at have læst sikkerhedsinstrukserne. Følg altid disse instrukser.

30cm 10cm 10cm 10cm

Placer apparatet på et sikkert sted. Ikke for tæt på en væg, da den kan gå i brand eller blive misfarvet. Sørg for at der ikke kommer gardiner eller lignende materialer i nærheden af apparatet. Placer ikke noget mellem apparatets bund og den bordplade det placeres på, for at undgå at bordpladen brændes.

Brug altid det medfølgende håndtag når du tager en grillist eller bradepande ud af ovnen. Berøring af disse dele kan give alvorlige forbrændinger.

Brug ikke vand da dette kan få g

på glasdøren när ovnen er varm, glasset til at springe.

Når stikket skal tages ud af stikkontakten, så træk altid i stikket. Træk aldrig i ledningen, da dette kan beskadige den.

Betjen aldrig apparatet med våde hænder. Sørg for at ledningen aldrig bliver våd. Tag altid stikket ud af stikkontakten när apparatet ikke bruges.

GAS

Sæt ikke en gasbrænder eller anden form for varmekilde i nærheden af apparatet når dette anvendes. Dette for at undgå farlige situationer og således, at disse ikke påvirker temperaturreguleringen.

Dette apparat er ikke egnet for børn.

altid for vejledning. Hold børn og/eller

alificerede personer væk.

Læg aldrig noget oven på ovnen når den er i brug.

Varmen kan skabe deformeringer eller

revnedannelser etc.

Madvarer i flasker eller dåser kan ikke opvarmes

direkte. Sprængte flasker eller dåser kan forårsage

skader.

Vær forsigtig! Brænd dig ikke under brug eller

lige efter brugen af apparatet.

Metaldelene og glasdøren bliver meget

varme .under brug.

Vær opmærksom ved åbning og lukning af døren.

Tilslut direkte til en stikkontakt. Brug ikke nogen

form for adapter.

Vigtige advarsler

• Før apparatet tilsluttes, skal man tjekke at netspændingen passer til apparatet, stikkontakten er beregnet til minimum 16 A, og at denne er jordet. Vi påtager os intet ansvar, hvis disse sikkerhedsforanstaltninger ikke følges.
  ■ Flyt ikke apparatet under brug.
• Brug ikke apparatet hvis netledningen er beskadiget, apparatet har været tabt på gulvet, der er tegn på skader, eller hvis det ikke fungerer korrekt. I sådanne tilfælde skal, for ikke at løbe nogen risiko, apparatet med det samme bringes tilbage til forretningen.
• Brug ikke apparatet som varmekilde.

• Put aldrig papir, pap eller plastik ind i apparatet, og put heller ikke andet ind i det, fx køkkenredskaber.

• Stik aldrig nogen form for emner ind i ventilationsribberne. Blokker dem ikke.

• Hvis mad eller andre dele af apparatet går i brand, så sprøjt aldrig under nogen omstændigheder vand på flammerne. Hold døren lukket og tag stikket ud af kontakten, og kvæl flammerne med et vådt klæde.
• Dette apparat er ikke beregnet til indbygning.
• Vær opmærksom på følgende når døren er åben: læg ikke tryk på døren ved at placere tunge ting på den. Støt aldrig nogen form for tunge varme tallerkner, du lige har taget ud, på døren.

Beskadigelser der opstår, på grund af at vejledningerne ikke er fulgt, sætter garantien ud af kraft! Vi kan ikke holdes ansvarlige for nogen form for følgeskader forårsaget af dette.

Vi kan ikke gøres ansvarlige for skader på ejendom eller personer forårsaget af ukyndig anvendelse, eller hvis ikke sikkerhedsinstrukserne er fulgt. I sådanne tilfælde sættes garantien ud af kraft.

Rengøring ud over det beskrevne i denne manual, eller anden form for vedligeholdelse er ikke nødvendigt for dette apparat.

I tilfælde af der skal udføres reparationer, skal dette udføres af et autoriseret firma.

Dette apparat er beregnet til PRIVAT brug, og ikke til professionelt industribrug.

Dette apparat er designet til tilberedning af mad. Det skal ikke anvendes til noget andet formål. Apparatet kan ikke ændres eller modificeres.

Hvis der opstår problemer inden for 1 år efter købsdatoen, er disse dækket af fabriksgarantien, og TRISTAR vil via deres serviceværksted reparere eller ombytte apparatet.

Kun materiale- og/eller fabrikationsfejl er dækket af denne garanti.

TRISTAR kan ikke gøres ansvarlig for skader:

1) Forårsaget af tab eller ulykker
2) Hvis apparatet er blevet teknisk ændret af kunden eller tredje part
3) Fordi apparatet ikke har været anvendt korrekt
4) Skader opstået på grund af slid ved normal brug

Den oprindelige garantiperiode på 1 år vil ikke blive forlænget i tilfælde af reparationer. Denne garanti er gældende i Europa. Denne garanti sætter ikke kundens rettigheder i henhold til European Guideline 1944/44CE ud af kraft.

Hvis du har spørgsmål eller klager, så henvend dig til det sted, hvor du har købt apparatet. Gem altid kvitteringen, da der ikke kan gøres krav gældende under garantien, hvis ikke man har en kvittering.

Tips ved bagning

I tabellen nedenfor kan du finde råd om tilberedningstider, temperaturer og ovnindstillinger, for et bredt udsnit af retter.

De opgivne temperaturer og tider er kun retningsgivende. Bageresultaterne kan variere afhængig af opskrifter, anvendte tallerkner og ingredienser.

Ovnindstillinger

1

2

3

Opskrift	Mængde	Temp. °C	Tilberedningstid	Ovnindstillinger
Frisklavet pizza	400 g 200 °C	25 min. 3
Saltet pie 600 g	200 °C 35 min.	3
Frossen pizza	450 g 220 °C	15 min. 3
Lasagne	1500 g	200 °C 40 min.	3
Hel kylling	1500 g	220 °C	90 min.	3
Frikadeller	1000 g	200 °C	60 min.	3
Auberginer med ost	1700 g	200 °C 30 min.	1
Grillet kød	1000 g	220 °C 20 min.	1
Panerede kartofler	1500 g	200 °C 40 min.	1
Æblepie	1000 g	190 °C	90 min.	3
Indpakket ørred	800 g 190 °C	40 min. 2

Tilføj 5 minutter til tilberedningstiderne til opvarmning af ovnen.

Tips til el-besparelser

• Brug kun pander med en diameter svarende til kogepladen.
• Brug kun gryder og pander med flad bund.
• Hold altid låget på gryden hvor dette er muligt
• Kog grønsager og kartofler etc. med så lidt vand som muligt, for at reducere tilberedningstiden.
• Brug de rigtige temperaturer til de forskellige retter du tilbereder.

Emballage

Emballagen er 100 % genbrugelig som indikeret med 📊 symbolbolet. Sorter de forskellige emballagematerialer ved bortskaffelsen.

Produktet

Dette apparat er forsynet med et mærke, som angiver at det er i henhold til European Guideline 2002/96/EG med hensyn til bortskaffelse af elektrisk og elektronisk udstyr. Ved at sikre at dette produkt kasseres på den korrekte måde, vil du forhindre negative konsekvenser for miljøet og folkesundheden.

EU-deklaration for overholdelse af regler

Dette apparat er fremstillet, så det må komme i kontakt med madvarer, og er fremstillet i henhold til EG-retningslinjerne 89/109/EEC.

Dette apparat er designet, fremstillet og markedsført i henhold til: sikkerhedserklæringen for "retningslinjer for lavspænding" nr. 73/23/EG, beskyttelsesdirektivet i henhold til EMC-retningslinjer 89/336/EG, "Elektromagnetisk kompatibilitet" og kravene i retningslinjerne, 93/68/EG.

Retningslinjer for beskyttelse af miljøet

Dette apparat må ikke kasseres sammen med husholdningsaffald, men skal kasseres på en central genbrugsplads for bortskaffelse af elektriske og elektroniske husholdningsapparater. Dette symbol på apparatet, brugsvejledningen og på emballagen, gør opmærksom på dette vigtige emne. De materialer der er anvendt i dette apparat, kan genbruges. Ved at genbruge brugte husholdningsapparater medvirker du til beskyttelse af vores miljø. Spørg de lokale myndigheder hvor du finder den lokale genbrugsplads.
