MANUAL DE USUARIO OV1414 TRISTAR

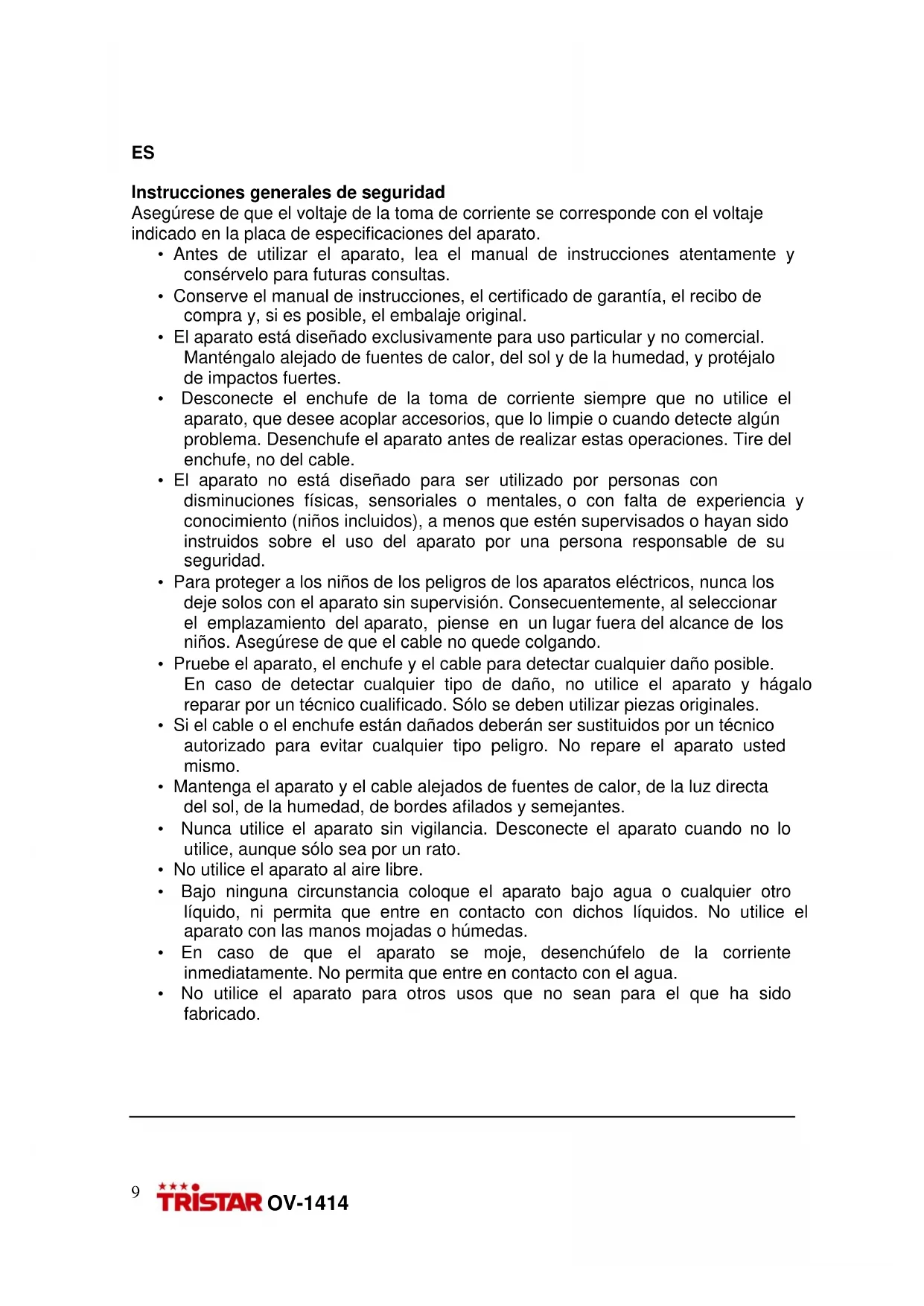

Instrucciones generales de seguridad

Asegúrese de que el voltaje de la toma de corriente se corresponde con el voltaje indicado en la placa de especificaciones del aparato.

- Antes de utilizar el aparato, lea el manual de instrucciones atentamente y consérvelo para futuras consultas.

- Conserve el manual de instrucciones, el certificado de garantía, el recibo de compra y, si es posible, el embalaje original.

- El aparato está diseñado exclusivamente para uso particular y no comercial. Manténgalo alejado de fuentes de calor, del sol y de la humedad, y protéjalo de impactos fuertes.

- Desconecte el enchufe de la toma de corriente siempre que no utilice el aparato, que desee acoplar accesorios, que lo limpie o cuando detecte algún problema. Desenchufe el aparato antes de realizar estas operaciones. Tire del enchufe, no del cable.

- El aparato no está diseñado para ser utilizado por personas con disminuciones físicas, sensoriales o mentales, o con falta de experiencia y conocimiento (niños incluidos), a menos que estén supervisados o hayan sido instruidos sobre el uso del aparato por una persona responsable de su seguridad.

- Para proteger a los niños de los peligros de los aparatos eléctricos, nunca los deje solos con el aparato sin supervisión. Consecuentemente, al seleccionar el emplazamiento del aparato, piense en un lugar fuera del alcance de los niños. Asegúrese de que el cable no quede colgando.

- Pruebe el aparato, el enchufe y el cable para detectar cualquier daño posible. En caso de detectar cualquier tipo de daño, no utilice el aparato y hágalo reparar por un técnico cualificado. Sólo se deben utilizar piezas originales.

- Si el cable o el enchufe están dañados deberán ser sustituidos por un técnico autorizado para evitar cualquier tipo peligro. No repare el aparato usted mismo.

- Mantenga el aparato y el cable alejados de fuentes de calor, de la luz directa del sol, de la humedad, de bordes afilados y semejantes.

- Nunca utilice el aparato sin vigilancia. Desconecte el aparato cuando no lo utilice, aunque sólo sea por un rato.

- No utilice el aparato al aire libre.

- Bajo ninguna circunstancia coloque el aparato bajo agua o cualquier otro líquido, ni permita que entre en contacto con dichos líquidos. No utilice el aparato con las manos mojadas o húmedas.

- En caso de que el aparato se moje, desenchúfelo de la corriente inmediatamente. No permita que entre en contacto con el agua.

- No utilice el aparato para otros usos que no sean para el que ha sido fabricado.

Incluido en la caja

• El horno
• 1 Rejilla
• 1 bandeja para el horno
• 1 asa
• Este manual del usuario

Inspeccione cuidadosamente el horno cuando lo saque de la caja. ¿Está completo? Si el horno está dañado o incompleto, vuelva a ponerlo en su caja original sin usarlo y devuélvalo al lugar de compra.

Las imagenes y dibujos proporcionados pueden diferir del dispositivo real.

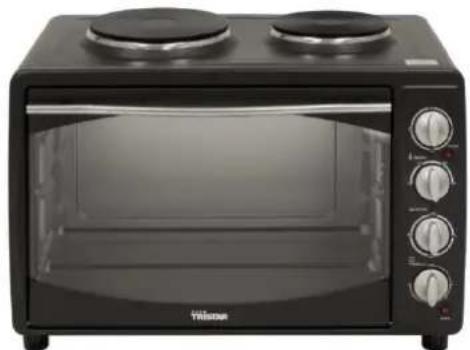

Disfrutará más de la cocción con su nuevo sistema de horno y fogones todo en uno de Tristar. Porque tiene mucho que ofrecer.

El horno tiene elementos calendadores superior e inferior para platos sensibles a la temperatura y para preparar carne tostada y crujiente, o para preparar sus pasteles favoritos.

Además, tiene unos controles de fogones muy sencillos para preparar deliciosas comidas.

Lea atentamente este manual antes de usar el horno.

No use nunca este producto sin leer primero las instrucciones de seguridad.

Guarde este manual en un lugar seguro.

Mantenga a los niños y/o a personas discapacitadas alejados de este aparato.

Durante y después de usar el horno, los elementos calentadores estarán muy calientes. Podría quemarse. No toque estas piezas.

Especificaciones técnicas

Modelo n°: OV-1414

Alimentación: 220-240V 50 Hz

Consumo: 3100 W

Dimensiones: 615X435X450 mm

Peso: 12 kg.

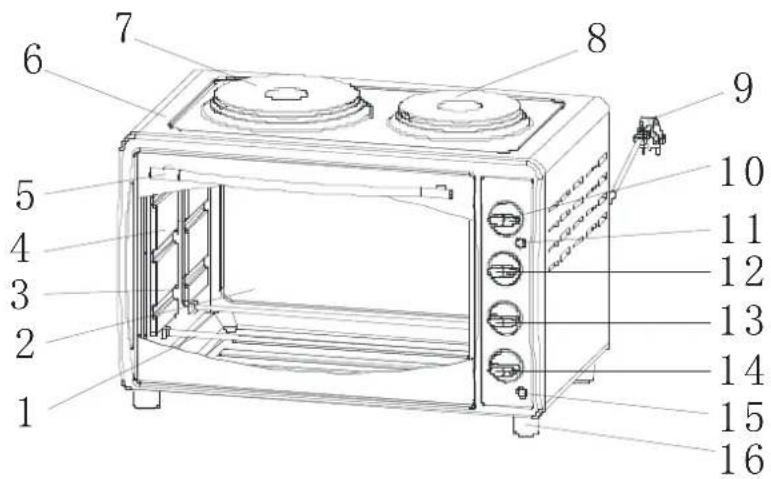

1. Elemento calentador
   02.Puerta de cristal
   03.Soporte de la bandeja de comida
   04.Panel lateral
   05.Asa de la puerta
   06.Plataforma del horno
   07.Fogón grande (800W)
   08.Fogón pequeño (500W)
   09.Cable+enchufe
   10.Mando para fogones
   11.Testigo de fogones
   12.Mando de temperatura
   13.Mando de modos del horno
   14.Temporizador del horno y los fogones
2. Testigo del horno
   16.Pata
   17.Rejilla
   18.Asa
   19.Bandeja de cocción

Siga los pasos siguientes antes de usar el aparato por primera vez. Asegúrese de que todo el material de embalaje se haya sacado del interior y de alrededor del aparato.

No ponga alimentos ni utensilios en el horno ni los fogones de momento.

Siga estos 5 pasos:

Respete las distancias indicadas

estará caliente

El aparato

1. Ponga el aparato en un lugar seguro. No demasiado cerca de una pared, podría quemar o decolorar la pared. Asegúrese de que las cortinas o materiales similares no puedan entrar en contacto con el aparato.

No ponga nada entre la parte inferior del aparato y la superficie sobre la que lo coloque, para evitar incendios.

1. Ponga el mando superior en posición

1. Ponga el segundo mando a 250°C.

1. Ponga el tercer mando superior en posición ¿Qedarán seleccionados los elementos calentadores superior e inferior.

1. Ponga el cuarto mando en 20 minutos. El horno y los fogones se encenderán. Se encenderán ambos testigos.

Durante el primer uso puede producirse algo de humo y olor a quemado.

Esto se debe a que el aparato es nuevo. Desaparecerá pasados unos minutos. No indica ninguna avería ni provocará una.

Uso del aparato

Mando superior → control de fogones

gón pequeño

Fogón grande

Ambos fogones

Este mando le permite elegir el fogón que va a usar.

Use siempre el cuarto mando para seleccionar también el tiempo de cocción, y el testigo superior rojo (n° 11) se encenderá. El fogón se calentará. Use el segundo mando para establecer la temperatura. Cuando solamente use fogones, deje el tercer mando en posición APAGADO.

Segundo mando → establecer temperatura

Seleccione, hacia la derecha, la temperatura que necesite para preparar el plato. La temperatura va de 100°C a 250°C.

Este mando se usa tanto para la temperatura del fogón como para la del horno.

Tercer mando → Selección de elemento calentador del horno

Color super OFF

or superior e inferior

Calor inferior

Seleccione el elemento calentador deseado, según el plato que prepare.

Cuarto mando → temporizador

Seleccione el tiempo de cocción (en minutos) deseado con el temporizador, según el plato que prepare.

Seleccione el tiempo girando el mando hacia la derecha.

El aparato se apagará automáticamente cuando pase el tiempo seleccionado.

Sonará un timbre.

Cuando seleccione el tiempo, el horno Si desea seleccionar un tiempo inferior a 5 min. se encenderá si el tercer mando está en gire el mando a más de 6 min. y luego volver. un elemento, y el testigo rojo (n° 15) se Puede apagar el aparato manualmente durante encenderá. El testigo rojo n° 11 se el uso girando el temporizador a la izquierda encenderá si también enciende los hasta APAGADO. fogones.

Durante y después de usar el horno, los elementos calentadores estarán muy calientes. Podría quemarse. No toque estas piezas.

Si sólo quiere usar los fogones

Ponga el mando superior (el mando de control de fogones), en la posición deseada, usando uno o dos fogones.

Ponga la temperatura deseada de los fogones con el segundo mando (el mando de establecimiento de temperatura)

Ponga el tiempo deseado.

El testigo superior (n° 11) se encenderá.

Puede comenzar a cocinar.

Si sólo quiere cocinar en el horno

Deje el primer mando (el mando de control de fogones), en la posición APAGADO.

Ponga la temperatura deseada con el segundo mando (mando de establecimiento de temperatura).

Ponga el tercer mando (el mando de selección de elemento calentador), en la posición del horno deseada.

Ponga el tiempo deseado.

El testigo inferior (n° 15) se encenderá.

Si quiere usar el horno y los fogones a la vez

Ponga el mando superior (el mando de control de fogones), en la posición deseada, usando uno o dos fogones.

Ponga la temperatura deseada de los fogones y el horno con el segundo mando (mando de establecimiento de temperatura).

Ponga el tercer mando (el mando de selección de elemento calentador), en la posición del horno deseada.

Ponga el tiempo deseado.

Puede empezar a cocinar y poner el plato en el horno.

Accesorios

Bandeja de cocción

Cómo usar el asa

Bandeja de cocción, para usarse, por ejemplo: para preparar pollo, hamburguesas, gratinar, subir pastels y muchos otros platos horneados.

Rejilla

Rejilla para platos secos, como pan (francés)

Bandeja con rejilla dentro

Para platos que suelten mucha grasa.

Use siempre el asa incluida.

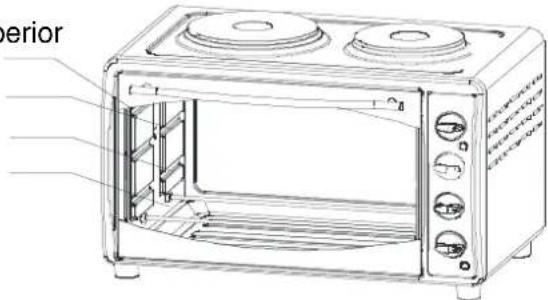

Puede poner la bandeja de cocción o la rejilla en Superior tres niveles distintos, 1 según el plato que esté preparando. 2

3

Inferior

1 Soporte superior de bandeja
2 Soporte medio de bandeja
3 Soporte inferior de bandeja

Interior

Tenga cuidado cuando saque la rejilla o bandeja, pueden estar muy calientes. Use siempre el asa incluida.

Antes de limpiar, desenchufe y deje enfriar el horno.

No use un

cepillo rígido ni materiales abrasivos para limpiar el interior o exterior del aparato, para evitar rayar la superficie y el interior del aparato.

No use productos limpiadores tóxicos ni abrasivos, como

gasolina, polvos limpiadores ni disolvente.

Un limpiador normal de cocina o lavavajillas servirán.

Limpieza de los fogones.

Procedimiento:

• Después de cualquier derrame, saque los restos de inmediato. ¡Atención! Esta pieza está caliente.
• Limpie los fogones con lavavajillas y algo de agua.
• Caliente brevemente los fogones, o podrían oxidarse.
• Trátelos con una solución de mantenimiento.

Limpieza del horno.

Procedimiento:

■ No use estropajos.
- Los jugos de frutas que pasen a la bandeja provocan manchas que no pueden limpiarse, ni tan sólo con limpiahornos. No llene en exceso la bandeja cuando prepare pasteles de frutas frescas.
- Un horno levemente sucio puede limpiarse con algo de lavavajillas, agua caliente y un chorro de vinagre.

Deje que el horno y los fogones se enfríen por completo antes de limpiarlos.

El proceso de cocción puede tardar más cuando el horno tenga el interior sucio.

No use nunca este producto sin leer primero las instrucciones de seguridad. Siga siempre estas instrucciones

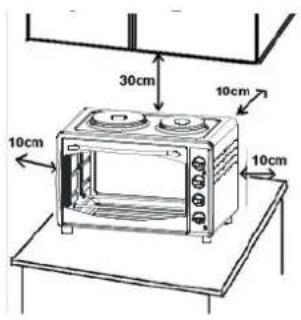

30cm 10cm 10cm 10cm

Ponga el aparato en un lugar seguro. No demasiado cerca de una pared, podría quemar o decolorar la pared. Asegúrese de que las cortinas o materiales similares no puedan entrar en contacto con el aparato. No ponga nada entre la parte inferior del aparato y la superficie sobre la que lo coloque, para evitar incendios.

Use siempre el asa incluida cuando saque una rejilla o bandeja del horno. Tocarlas con las manos desnudas puede provocar quemaduras graves.

Cuando el horno esté caliente, no use agua en la puerta de cristal, el cristal podría romperse.

puerta de cri Cuando desc

Cuando desconecte la electricidad, tire siempre del enchufe. No tire nunca del cable, podría hacer que se rompiera.

No use el aparato con las manos mojadas. Asegúrese de que el cable eléctrico no se moje. Desenchufe el aparato cuando no lo use.

GAS

Cuando use el aparato, no ponga un fogón de gas u otra fuente de calor cerca. Esto evita situaciones peligrosas y garantiza que no se influya en el control de temperatura.

Este aparato no es adecuado para niños.

No ponga nada sobre el aparato cuando lo esté usando. El calor puede provocar deformaciones,

Los alimentos dentro de botellas o latas no pueden calentarse directamente.

Las botellas o latas rotas pueden provocar heridas graves.

¡Tenga cuidado! No se queme durante o justo

después de usar el aparato.

Las piezas metálicas y la puerta de cristal se calientan mucho durante el uso.

Preste atención al abrir y cerrar la puerta.

Enchúfelo directamente a una toma de corriente.

No use adaptadores.

Advertencias importantes

- Antes de enchufar el aparato, asegúrese de que la alimentación coincida con la del aparato, que la toma tenga un mínimo de 16A y que tenga toma de tierra. Rechazamos cualquier responsabilidad si no se sigue esta precaución de seguridad.

- No mueva el aparato durante el uso.

- No use el aparato cuando el cable esté dañado, el aparato haya caído, muestre indicios de daños o no funcione correctamente. En estos casos, devuelva de inmediato el aparato al lugar de compra para evitar riesgos.

- No use el aparato como calefacción.

- No ponga nunca papel, cartón ni plástico en el aparato, ni ponga objetos como utensilios de cocina en el mismo.

- No pegue objetos a las rejillas de ventilación. No las obture.

- Si se encienden alimentos o piezas del aparato, no intente bajo ninguna circunstancia apagar las llamas con agua. Mantenga cerrada la puerta, desenchufe el aparato y apague las llamas con un trapo mojado.

- Este aparato no está diseñado para instalarse integrado.

- Cuando la puerta esté abierta, preste atención a lo siguiente: No aplique presión a la puerta poniendo objetos pesados encima. No ponga platos calientes o pesados que acabe de sacar del horno sobre la puerta.

Términos de garantía y servicio

Los daños provocados por no seguir las instrucciones del manual del usuario anulan su garantía. No aceptamos ninguna responsabilidad provocada por los daños consiguientes.

No aceptamos ninguna responsabilidad por daños materiales o personales provocados por un uso inexperimentado o por no seguir las instrucciones de seguridad. En estos casos, las reclamaciones de garantía serán nulas.

Aparte de la limpieza según se detalla en este manual, no es necesario ningún mantenimiento adicional de este aparato.

Si deben realizarse reparaciones, éstas deben ser realizadas exclusivamente por una empresa autorizada.

Este aparato sólo está pensado para uso DOMÉSTICO, no para fines comerciales o industriales. Este aparato ha sido diseñado para preparar alimentos. No debe usarse para otros fines. El producto no puede modificarse ni alterarse.

Si se produce cualquier problema en el término de 1 año posterior a la fecha de compra, que esté cubierto por la garantía del fabricante, TRISTAR, mediante su departamento de servicio, reparará o cambiará el aparato.

Esta garantía solamente cubre los defectos materiales y/o de fabricación.

TRISTAR no acepta responsabilidad por daños:

1) Provocados por una caída o accidente
2) Si el aparato ha sido modificado técnicamente por el cliente o terceros
3) Debidos a un uso inadecuado del aparato
4) Daños provocados por el desgaste del uso normal

El periodo de garantía original de 1 año no se ampliará debido a las reparaciones. Esta garantía solamente es válida en Europa. Esta garantía no cancela los derechos del usuario según la Normativa Europea 1944/44CE.

Si tiene dudas o reclamaciones, diríjase a su lugar de compra.

Conserve siempre su prueba de compra; sin esta prueba de compra no podrá reclamar ningún tipo de garantía.

Su horno es perfecto para preparar los platos más magníficos.

En la tabla siguiente encontrará recomendaciones sobre el tiempo de preparación, la temperatura y las posiciones del horno para diversos platos.

Las temperaturas y tiempos impresos son solamente orientativos. Los resultados de la cocción pueden variar según las recetas, los platos usados y los ingredientes.

Configuración del horno

1

2

3

Receta	Cantidad	Temp. °C	Tiempo de cocción	Posición del horno
Pizza fresca 4	00 g 200 °C 25 min. 3
Tarta salada 60	0 g 200 °C 35 min. 3
Pizza congelada	450 g 220 °C	15 min. 3
Lasaña 1	500 g 200 °C 40 min. 3
Pollo entero 15	00 g 220 °C	90 min. 3
Albóndigas 1	000 g 200 °C 60 min. 3
Berenjena con queso	1700 g	200 °C 30 min.	1
Carne asada	1000 g	220 °C 20 min	1
Patatas rebozadas	1500 g	200 °C 40 min.	1
Tarta de manzana	1000 g	190 °C 90 min, 3
Trucha envuelta	800 g 190 °C	40 min. 2

Añada unos 5 minutos al tiempo de preparación para precalentar el horno.

Recomendaciones para ahorrar energía

• Use exclusivamente cazos con un diámetro igual al de los fogones.
• Use exclusivamente cazos con fondo plano.
• Ponga la tapa en el cazo si es posible.
• Cueza las verduras, patatas, etc. con poco agua, para reducir al máximo el tiempo de preparación.
• Use las temperaturas adecuadas para los platos que esté preparando.

Embalaje

El material de embalaje es 100% recyclable, como se indica con el símbolo

Separe los materiales de embalaje cuando los deseche.

Producto

Este aparato tiene la marca correspondiente a la Normativa Europea 2002/96/EG respecto a Dispositivos Eléctrocos y Electrónicos Desechados (DEED).

Asegurándose de que este producto se deseche de la forma adecuada, ayudará a evitar probables consecuencias negativas para el medioambiente y la salud humana.

Declaración de cumplimiento EG

Este aparato ha sido diseñado para entrar en contacto con productos alimentarios y está diseñado en cumplimiento con la Normativa EG 98/109/EEC.

Este aparato ha sido diseñado, fabricado y comercializado en cumplimiento con: Los fines de seguridad de la “normativa de baja tensión” n° 73/23/EG, las directrices de protección de la normativa EMC 89/336/EG “Compatibilidad electromagnética” y los requisitos de la normativa 93/68/EG.

Orientaciones para proteger el medioambiente.

Este producto no puede desecharse con los residuos domésticos normales, debe ponerse en una ubicación de recogida especial para la reutilización de dispositivos eléctricos y electrónicos. El símbolo en el artículo, el manual del usuario y el embalaje le indicará esta obligación. Las materias primas usadas son adecuadas para su reutilización. Cuando reutiliza dispositivos usados o materias primas contribuye notablemente a la protección del medioambiente. Solicite a su autoridad local la ubicación del lugar de recogida mencionado.
