BEDIENUNGSANLEITUNG OV1414 TRISTAR

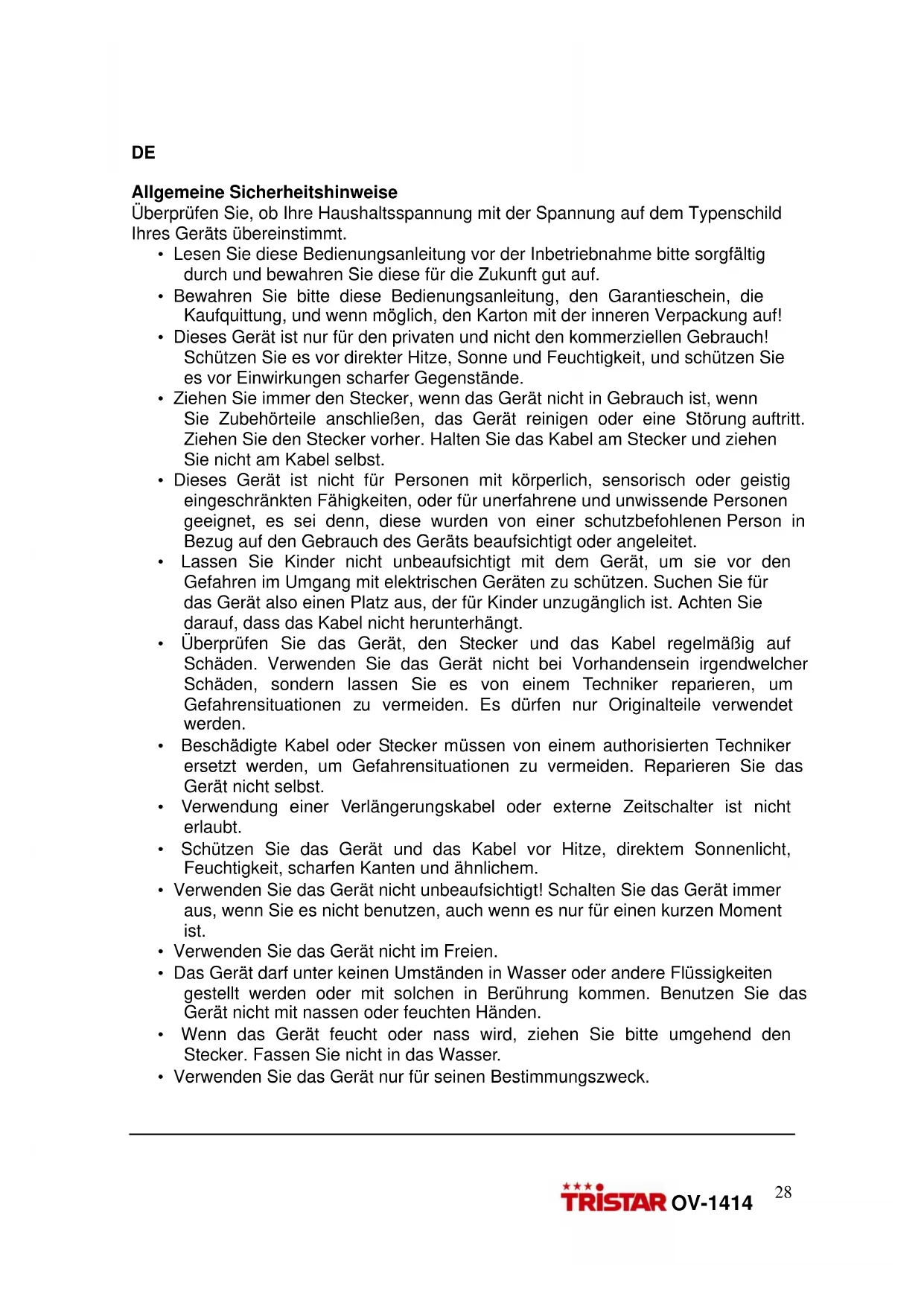

Allgemeine Sicherheitshinweise

Überprüfen Sie, ob Ihre Haushaltsspannung mit der Spannung auf dem Typenschild Ihres Geräts übereinstimmt.

- Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme bitte sorgfältig durch und bewahren Sie diese für die Zukunft gut auf.

- Bewahren Sie bitte diese Bedienungsanleitung, den Garantieschein, die Kaufquittung, und wenn möglich, den Karton mit der inneren Verpackung auf!

- Dieses Gerät ist nur für den privaten und nicht den kommerziellen Gebrauch! Schützen Sie es vor direkter Hitze, Sonne und Feuchtigkeit, und schützen Sie es vor Einwirkungen scharfer Gegenstände.

- Ziehen Sie immer den Stecker, wenn das Gerät nicht in Gebrauch ist, wenn Sie Zubehörteile anschließen, das Gerät reinigen oder eine Störung auftritt. Ziehen Sie den Stecker vorher. Halten Sie das Kabel am Stecker und ziehen Sie nicht am Kabel selbst.

- Dieses Gerät ist nicht für Personen mit körperlich, sensorisch oder geistig eingeschränkten Fähigkeiten, oder für unerfahrene und unwissende Personen geeignet, es sei denn, diese wurden von einer schutzbefohlenen Person in Bezug auf den Gebrauch des Geräts beaufsichtigt oder angeleitet.

- Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät, um sie vor den Gefahren im Umgang mit elektrischen Geräten zu schützen. Suchen Sie für das Gerät also einen Platz aus, der für Kinder unzugänglich ist. Achten Sie darauf, dass das Kabel nicht herunterhängt.

- Überprüfen Sie das Gerät, den Stecker und das Kabel regelmäßig auf Schäden. Verwenden Sie das Gerät nicht bei Vorhandensein irgendwelcher Schäden, sondern lassen Sie es von einem Techniker reparieren, um Gefahrensituationen zu vermeiden. Es dürfen nur Originalteile verwendet werden.

- Beschädigte Kabel oder Stecker müssen von einem authorisierten Techniker ersetzt werden, um Gefahrensituationen zu vermeiden. Reparieren Sie das Gerät nicht selbst.

- Verwendung einer Verlängerungskabel oder externe Zeitschalter ist nicht erlaubt.

- Schützen Sie das Gerät und das Kabel vor Hitze, direktem Sonnenlicht, Feuchtigkeit, scharfen Kanten und ähnlichem.

- Verwenden Sie das Gerät nicht unbeaufsichtigt! Schalten Sie das Gerät immer aus, wenn Sie es nicht benutzen, auch wenn es nur für einen kurzen Moment ist.

- Verwenden Sie das Gerät nicht im Freien.

- Das Gerät darf unter keinen Umständen in Wasser oder andere Flüssigkeiten gestellt werden oder mit solchen in Berührung kommen. Benutzen Sie das Gerät nicht mit nassen oder feuchten Händen.

- Wenn das Gerät feucht oder nass wird, ziehen Sie bitte umgehend den Stecker. Fassen Sie nicht in das Wasser.

- Verwenden Sie das Gerät nur für seinen Bestimmungszweck.

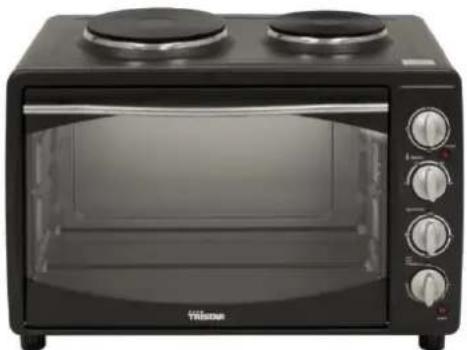

Verpackungsinhalt

• Ofen
• 1 Drahtrost
• 1 Backblech
• 1 Haltegriff
• Diese Bedienungsanleitung

Überprüfen Sie sorgfältig den Ofen nach dem Herausnehmen aus der Verpackungsbox. Ist er vollständig? Falls der Ofen beschädigt oder unvollständig ist, verpacken Sie das unbenutzte Gerät in seine Originalverpackung und bringen es dorthin zurück, wo Sie es erworben haben.

Die mitgelieferten Bilder und Zeichnungen können sich vom tatsächlichen Gerät unterscheiden.

Sie werden gerade das Kochen mehr mit Ihrem neuen Tristar „All-in-One“ Ofen- und „Kochplattensystem“ genießen, da es eine Menge zu bieten hat.

Der Ofen besitzt Ober- und Unterhitze für temperaturempfindliches Geschirr und zum Braten von Fleisch mit einer knusprigen Kruste oder zum Backen Ihrer Lieblingskuchen.

Abgesehen davon, besitzt das Gerät einfach zu bedienende Kochplatten für schmackhafte Gerichte.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie den Ofen in Betrieb nehmen.

Verwenden dieses Gerät niemals, ohne vorher die Sicherheitshinweise zu

lesen. Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf.

Kinder und/oder ungeschickte Personen stets vom Gerät fernhalten.

Während und nach der Benutzung sind die Heizelemente des Ofens sehr heiß. Verbrennungsgefahr. Berühren Sie nicht diese Komponenten.

Technische Spezifikationen

Modell-No: OV-1414

Spannungsversorgung 220-240V \~50 Hz

Leistungsaufnahme: 3100 W

Abmessungen: 615X435X450 mm

Gewicht: 12 kg

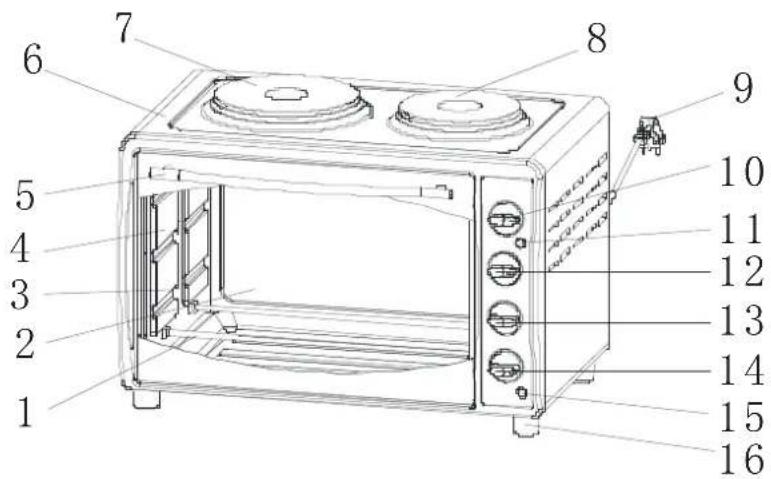

01.Heizelement
02.Glastür
03.Schienen
04.Seitenverkleidung
05.Türgriff
06.Oberseite des Ofens
07.Große Kochplatte (800W)
08.Kleine Kochplatte (500W)
09.Netzkabel und Netzstecker
10. Drehknopf für die Kochplatten
11.Kontrolllampe für die Kochplatten
12. Temperaturregler
13.Drehknopf für die Ofenfunktionen
14.Zeitschaltuhr für Ofen und Kochplatten
15.Kontrolllampe für den Ofen
16.Standfüße
17.Drahtrost
18.Haltegriff
19.Backblech

Befolgen Sie vor der ersten Inbetriebnahme des Geräts die untenstehenden Schritte. Vergewissern Sie sich, dass alles Verpackungsmaterial im und um das Gerät herum entfernt wurde.

Stellen Sie noch keine Speisen und kein Kochgeschirr in den Ofen oder auf die Kochplatten.

Befolgen Sie diese 5 Schritte:

Halten Sie die angegebenen Abstände ein.

Achtung! Das Gerät wird heiß.

1. Stellen Sie das Gerät an einem sicheren Ort auf. Nicht zu nahe an einer Wand aufstellen. Verbrennung oder mögliche Verfärbung der Wand. Halten Sie Vorhänge oder andere brennbare Materialien vom Gerät fern.

Legen Sie nichts zwischen Boden des Geräts und seiner Stellfläche, damit diese nicht verbrannt wird.

1. Stellen Sie den oberen Knopf auf die

Position.

1. Stellen Sie den zweiten Knopf auf 250°C.

1. Stellen Sie den dritten Knopf auf die Position. Das obere und untere Heizelement sind nun ausgewählt.

1. Stellen Sie den vierten Knopf auf 20 Minuten. Der Ofen und die Kochplatten schalten sich ein. Beide Kontrolllampen leuchten auf.

Beim Erstbetrieb kann etwas Rauch oder Brandgeruch auftreten.

Das passiert, weil das Gerät neu ist. Das verschwindet nach wenigen Minuten. Das bedeutet nicht, dass eine Störung vorliegt und auch zu keiner führt.

Bedienung des Geräts

Oberer Knopf → Bedienung der Kochplatten

chplatte

Aus

Beide Kochplatten

Kleine Kochplatte

Mit diesem Knopf können Sie die verwendete kochplatte auswählen. Wählen Sie stets mit dem vierten Knopf die gewünschte Kochzeit, die obere rote Kontrolllampe (11) leuchtet dann auf. Ihre Kochplatte heizt sich auf. Mit dem zweiten Knopf stellen Sie die gewünschte Temperatur ein. Bei ausschließlicher Verwendung der Kochplatten belassen Sie den dritten Knopf in der Stellung AUS.

Zweiter Knopf → Einstellen der Temperatur

Drehen Sie den Temperaturregler im Uhrzeigersinn, um entsprechend der zu kochenden Gerichte eine geeignete Temperatur einzustellen. Temperaturbereich zwischen 100°C bis 250°C. Mit diesem Knopf stellen Sie sowohl die Temperatur der Kochplatten als auch des Ofens ein.

Dritter Knopf → Auswahl des Heizelements

Oberhitze OFF

Ober- und Unterhitze

Unterhitze

Wählen Sie entsprechend zu den zu kochenden Gerichten das gewünschte Heizelement.

Vierter Knopf → Zeitschaltuhr

Wählen Sie mit der Zeitschaltuhr die gewünschte Zeit, die der Kochzeit (Minuten) der Gerichte entspricht.

Wählen Sie die Zeit durch Drehen des Knopfs der Zeitschaltuhr im Uhrzeigersinn.

Das Gerät schaltet sich nach Ablauf der eingestellten Zeit automatisch aus.

Eine Glocke ertönt.

Beim Einstellen der Zeit schaltet sich der Ofen ein, wenn mit dem dritten Knopf ein Heizelement eingestellt wurde, leuchtet die Kontrolllampe (15) auf. Die rote Kontrolllampe (11) leuchtet auf, wenn Sie auch die Kochplatten auf die EIN Position stellen.

dann zurück auf die entsprechende Zeit. Sie können den Ofen während des Betriebs manuell ausschalten, indem Sie den Knopf der Zeitschaltuhr entgegen dem Uhrzeigersinn auf die AUS Position drehen.

Wenn Sie eine Uhrzeit von weniger als 5 Minuten einstellen möchten, drehen Sie den Knopf zunächst auf mehr als 6 Minuten und

Verwendung der Kochplatten

Wählen Sie mit dem oberen Knopf (Kochplattenauswahl) eine oder zwei Kochplatten.

Stellen Sie die gewünschte Temperatur der Kochplatten mit dem zweiten Knopf ein (Temperaturregler).

Wählen Sie die gewünschte Zeit. Die obere Kontrolllampe (11) leuchtet auf. Der Kochvorgang kann beginnen.

Backen mit dem Ofen

Belassen Sie den ersten Knopf (Kochplattenauswahl) in der AUS Position.

Stellen Sie mit dem zweiten Knopf (Temperaturregler) die gewünschte Temperatur ein.

Stellen Sie mit dem dritten Knopf (Heizelementauswahl) die gewünschte Ofenfunktion ein.

Wählen Sie die gewünschte Zeit. Die untere Kontrolllampe (15) leuchtet auf.

Gleichzeitige Verwendung von Ofen und Kochplatten

Wählen Sie mit dem oberen Knopf (Kochplattenauswahl) eine oder zwei Kochplatten.

Stellen Sie die gewünschte Temperatur der Kochplatten und die Temperatur des Ofens mit dem zweiten Knopf (Temperaturregler) ein.

Stellen Sie mit dem dritten Knopf (Heizelementauswahl) die gewünschte Ofenfunktion ein.

Wählen Sie die gewünschte Zeit. Die Kontrolllampen 11 und 15 leuchten auf. Sie können die Gerichte in den Ofen geben und den Kochvorgang starten.

Zubehör:

Backblech

Benutzung des Haltegriffs

Als Beispiel wird das Backblech verwendet:

Zubereitung von Brathuhn, Hamburger, Gratin, Früchtekuchen und vieler anderer Ofengerichte.

Drahtrost

Drahtrost, Trocknen von Speisen, wie (französischem) Brot

Backblech und Drahtrost kombiniert

Für Speisen, bei denen viel Fett abtropfen kann. Haltegriff.

Verwenden Sie stets den mitgelieferten

Sie können das Blech oder den Rost in Oben Drei verschiedenen Schienen setzen, 1 entsprechend zu den Gerichten, die Sie 2 zubereiten möchten. 3 Unten

1 Obere Schiene
2 Mittlere Schiene
3 Untere Schiene

Vorsicht beim Entnehmen des Drahtrosts oder Backblechs, diese können sehr heiß sein. Verwenden Sie stets den mitgelieferten Haltegriff.

Ziehen Sie den Netzstecker und lassen den Ofen vor okühlen.

Verwender Gehäuses Materialier Geräts zu

Verwenden Sie bei der Reinigung des Garraums und des Gehäuses keine harte Bürste oder andere scheuernde Materialien, um nicht die Oberfläche und den Garraum des Geräts zu zerkratzen.

Benutzen Sie keine toxischen oder ätzenden Reinigungsmittel, wie z.B, Benzin, Polierpulver oder Lösungsmittel.

Normaler Küchenreiniger oder Geschirrspüler reichen aus.

Reinigung der Kochplatten.

Vorgehen:

• Entfernen Sie sofort übergekochte Speisereste. Achtung: Diese Komponenten sind heiß.
• Reinigen Sie die Kochplatten mit Geschirrspüler und etwas Wasser.
• Erhitzen Sie die Kochplatten für kurze Zeit, andernfalls fangen sie an zu rosten.
  ■ Mit einer Pflegelösung behandeln.

Reinigung des Ofens.

Vorgehen:

■ Verwenden Sie keine harten Scheuerschwämme.
- Vom Backblech herabtropfender Fruchtsaft erzeugt Flecken, die nicht entfernt werden können, auch nicht mit Backofenreiniger. Die Backform bei Backen von feuchtem Früchtekuchen nicht überfüllen.
- Ein leicht verschmutzter Ofen kann mit etwas Geschirrreiniger, warmen Wasser und einem Spritzer Essig gereinigt werden.

Lassen Sie vor einer Reinigung stets den Ofen und die Kochplatten gut abkühlen.

Der Back- und Kochvorgang kann bei verschmutztem Garraum länger dauern.

Verwenden dieses Gerät niemals, ohne vorher die Sicherheitshinweise zu lesen. Befolgen Sie stets diese Anweisungen.

Stellen Sie das Gerät an einem sicheren Ort auf. Nicht zu nahe an einer Wand aufstellen, Verbrennung oder mögliche Verfärbung der Wand. Halten Sie Vorhänge oder andere brennbare Materialien vom Gerät fern. Legen Sie nichts zwischen Boden des Geräts und seiner Stellfläche, damit diese nicht verbrannt wird.

Verwenden Sie stets zum Herausnehmen des Backblechs oder Drahtrosts aus dem Ofen den mitgelieferten Haltegriff. Die Berührung mit ungeschützten Händen kann zu schwerwiegenden

verbrennungen f gelangen lassen.

Bei heißem Ofen kein Wasser auf die Glastür gelangen lassen. Es kann zu einem Glasbruch kommen.

Fassen Sie zum Ziehen des Netzsteckers stets am Stecker an. Niemals am Kabel ziehen, es kann zu einem Kabelbruch kommen.

Bedienen Sie das Gerät nicht mit nassen Händen. Lassen Sie das Netzkabel nicht nass werden. Bei Nichtbenutzung stets den Netzstecker des Geräts ziehen.

GAS

Nehmen Sie das Gerät nicht in der Nähe eines Gasbrenners oder einer anderen starken Hitzequelle in Betrieb. Dadurch können gefährliche Situationen verhindert und eine korrekte Temperaturregulierung gewährleistet werden.

Dieses Gerät ist nicht dafür bestimmt, von Kindern benutzt zu werden. Kinder immer beaufsichtigen. Kinder und/oder ungeschickte Personen vom Gerät fernhalten.

Legen Sie während des Betriebs nichts auf den Ofen. Die Hitze kann Verformungen, Risse, etc. verursachen.

In Flaschen oder Dosen abgefüllte Speisen können nicht direkt aufgewärmt werden.

„Geplatzte Flaschen oder Dosen können den Benutzer ernsthaft verletzen.

Vorsicht! Verbrennen Sie sich nicht während oder direkt nach dem Gebrauch des Geräts.

Die Metallteile und das Glasfenster können während des Gebrauchs sehr heiß werden. Vorsicht beim Öffnen oder Schließen der Tür.

Schließen Sie den Stecker direkt an eine Steckdose an. Verwenden Sie keine Mehrfachstecker.

Wichtige Sicherheitshinweise

- Überprüfen Sie vor dem Anschließen des Geräts, ob Ihre Haushaltsspannung mit der Spannungsangabe auf dem Typenschild Ihres Geräts übereinstimmt. Ebenso prüfen Sie, ob die Steckdose eine Mindestbelastung von 16 A hat und geerdet ist. Wir lehnen jede Verantwortung ab, wenn diese

Sicherheitshinweise nicht beachtet werden.

- Setzen Sie das Gerät während des Betriebs nicht um.

- Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel Schäden aufweist, falls das Gerät auf den Boden gefallen sein sollte, nicht richtig funktioniert oder anderweitig beschädigt wurde. Um Risiken zu vermeiden, bringen Sie in solchen Fällen das Gerät sofort dorthin zurück, wo Sie es erworben haben.

- Verwenden Sie das Gerät nicht zum Heizen.

- Legen Sie niemals Papier, Karton oder Kunststoff in das Gerät. Auch keine anderen Gegenstände im Gerät aufbewahren, wie z.B. Küchenutensilien.

- Keine Gegenstände in das Belüftungsgitter stecken. Die Belüftungsöffnungen nicht abdecken.

- Wenn Speisen oder bestimmte Teile des Geräts anfangen zu brennen, dann löschen Sie unter keinen Umständen die Flammen mit Wasser. Halten Sie die Tür geschlossen, ziehen den Netzstecker und ersticken die Flammen mit einem nassen Tuch.

- Das Gerät ist nicht für einen Einbau geeignet.

- Wenn die Tür geöffnet ist, beachten Sie folgende Punkte: Legen Sie keine schweren Gegenstände oben auf die Tür. Legen Sie niemals heißes oder schweres Kochgeschirr auf die Tür, das Sie gerade aus dem Ofen genommen haben.

Schäden, die durch Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung entstanden sind, lassen Ihre Garantieansprüche erlöschen. Wir können nicht für daraus entstehende Verluste haftbar gemacht werden.

Wir können nicht Schäden oder Verletzungen verantwortlich gemacht werden, die aus unsachgemäßer Verwendung oder Nichtbefolgen der Sicherheitshinweise entstanden sind. In diesen Fällen werden alle Garantieansprüche hinfällig.

Außer der Reinigung, die in diesem Handbuch beschrieben ist, sind keine anderen Wartungsarbeiten für das Gerät erforderlich.

Reparaturen müssen von einem autorisierten Service-Unternehmen ausgeführt werden.

Verwenden Sie dieses Gerät nur für den dafür vorgesehenen Zweck im HAUSHALT und nicht für gewerbliche oder industrielle Anwendungen. Dieses Gerät wurde zur Verarbeitung von Lebensmitteln entwickelt. Es darf nicht für andere Zwecke verwendet werden. Das Produkt darf nicht verändert oder umgeändert werden.

Sollte es innerhalb eines Jahres nach dem Kaufdatum an Ihrem Gerät zu einer Störung kommen, die durch die Herstellergarantie abgedeckt ist, wird TRISTAR das Gerät mittels seiner Serviceabteilung reparieren oder austauschen.

Es werden nur Material- und/oder Herstellungsfehler von dieser Garantie abgedeckt. TRISTAR kann für folgende Schäden nicht haftbar gemacht werden:

1) Beschädigungen durch einen Sturz oder Unfall
2) Beschädigungen durch technische Veränderungen durch den Kunden oder Dritte.
3) Beschädigungen durch unsachgemäße Verwendung des Geräts.
4) Beschädigungen durch Verschleiß bei normaler Benutzung.

Die ursprüngliche Garantiezeit von einem Jahr verlängert sich nach Reparaturen nicht. Diese Garantie gilt nur in Europa. Diese Garantie lässt nicht die Benutzerrechte gemäß der europäischen Richtlinie 1944/44CE erlöschen.

Bei Fragen oder Beschwerden wenden Sie sich dorthin, wo Sie das Gerät erworben haben.

Heben Sie stets die Kaufbestätigung auf. Ohne Kaufbestätigung können Sie keine Garantieansprüche stellen.

Kochtipps

Ihr Ofen ist bestens zum Zubereiten der phantastischsten Gerichte ausgestattet.

In der untenstehenden Tabelle finden Sie einige Tipps zur Kochzeit, Temperatur und den Ofeneinstellungen für eine Vielzahl von Gerichten.

Die angegebenen Temperaturen und Zeiten dienen nur als Anhaltspunkte. Die

Kochergebnisse hängen von den Rezepten, dem verwendeten Kochgeschirr und den Zutaten ab.

Schienen im Ofen

1

2

3

Rezept	Menge	Temp. °C	Kochzeit	Schiene
Frische Pizz 400 g 200 °C 25 min. 3
Gesalzene Pastete	600 g 200 °C 35 min. 3
Gefrorene Pizza	450 g 220 °C	15 min. 3
Lasagne 1500 g 200 °C 40 min. 3
Ganzes Huhn	1500 g 220 °C 90 min. 3
Fleischklößchen	1000 g 200 °C	60 min. 3
Aubergine mit Käse	1700 g 200 °C	30 min. 1
Grillfleisch	1000 g 220 °C	20 min	1
Panierte Kartoffeln	1500 g 200 °C	40 min. 1
Apfelkuchen 1000 g 190 °C 90 min, 3
Eingewickelte Forelle	800 g 190 °C	40 min. 2

Heizen Sie den Ofen etwa 5 Minuten vor.

Hinweise zum Umweltschutz

Energie sparen

• Nur Kochgeschirr mit dem gleichen Durchmesser wie die Kochplatten verwenden.
• Nur Kochgeschirr mit einem ebenen Boden verwenden.
• Wenn möglich, halten Sie den Deckel des Kochgeschirrs geschlossen.
• Garen Sie Gemüse, Kartoffeln, usw. nur mit wenig Wasser, damit die Vorheizzeit möglichst kurz ist.
• Wählen Sie für die unterschiedlichen Gerichte die richtige Temperatur.

Verpackung

Das Verpackungsmaterial ist 100 % recyclebar, wie durch das 🎨 Symbol angezeigt. Trennen Sie vor dem Entsorgen das Verpackungsmaterial.

Produkt

Dieses Gerät ist mit der Kenzeichnung entsprechend zur europäischen Richtlinie 2002/96/EG betreffs der Entsorgung elektrischer und elektronischer Geräte (DEED) versehen. Mit der korrekten Entsorgung des Produkts helfen Sie, mögliche Umwelt- oder Gesundheitsschäden zu vermeiden.

EG Konformitätserklärung

Dieses Gerät wurde für den Kontakt mit Lebensmitteln entworfen und stimmt mit der EG Richtlinie 89/109/EEC überein.

Dieses Gerät wurde entwickelt, hergestellt und auf den Markt gebracht in Übereinstimmung mit:

Der Sicherheitsvorschrift 73/23/EG betreffs „Schwachstrom“, der EMC-Richtlinie 89/336/EG betreffs „elektromagnetische Störungen“ und den Anforderungen der Richtlinie 93/68/EG.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

TÜV Finland Product Safety GS grechte Schulzbell CE RoHS
