BEDIENUNGSANLEITUNG IK 6173 TRISTAR

BEDIENUNGSANLEITUNG Lesen Sie diese Broschüre vor der Inbetriebnahme aufmerksam durch und bewahren sie zum späteren Nachschlagen gut auf.Page 15 of 8 Read this booklet thoroughly before using and save it for future reference.

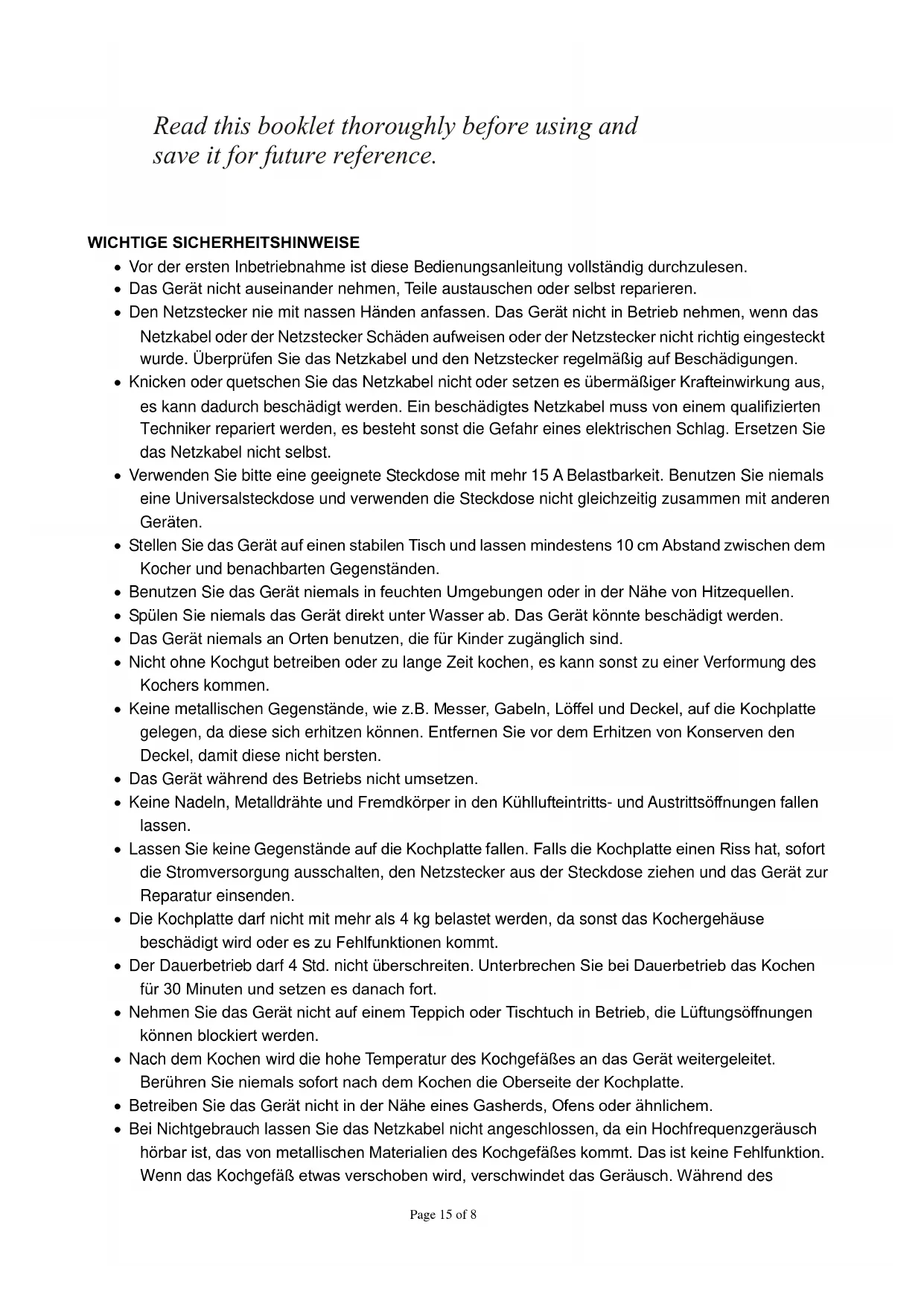

WICHTIGE SICHERHEITSHINWEISE Vor der ersten Inbetriebnahme ist diese Bedienungsanleitung vollständig durchzulesen. Das Gerät nicht auseinander nehmen, Teile austauschen oder selbst reparieren. Den Netzstecker nie mit nassen Händen anfassen. Das Gerät nicht in Betrieb nehmen, wenn das Netzkabel oder der Netzstecker Schäden aufweisen oder der Netzstecker nicht richtig eingesteckt wurde. Überprüfen Sie das Netzkabel und den Netzstecker regelmäßig auf Beschädigungen. Knicken oder quetschen Sie das Netzkabel nicht oder setzen es übermäßiger Krafteinwirkung aus, es kann dadurch beschädigt werden. Ein beschädigtes Netzkabel muss von einem qualifizierten Techniker repariert werden, es besteht sonst die Gefahr eines elektrischen Schlag. Ersetzen Sie das Netzkabel nicht selbst. Verwenden Sie bitte eine geeignete Steckdose mit mehr 15 A Belastbarkeit. Benutzen Sie niemals eine Universalsteckdose und verwenden die Steckdose nicht gleichzeitig zusammen mit anderen Geräten. Stellen Sie das Gerät auf einen stabilen Tisch und lassen mindestens 10 cm Abstand zwischen dem Kocher und benachbarten Gegenständen. Benutzen Sie das Gerät niemals in feuchten Umgebungen oder in der Nähe von Hitzequellen. Spülen Sie niemals das Gerät direkt unter Wasser ab. Das Gerät könnte beschädigt werden. Das Gerät niemals an Orten benutzen, die für Kinder zugänglich sind. Nicht ohne Kochgut betreiben oder zu lange Zeit kochen, es kann sonst zu einer Verformung des Kochers kommen. Keine metallischen Gegenstände, wie z.B. Messer, Gabeln, Löffel und Deckel, auf die Kochplatte gelegen, da diese sich erhitzen können. Entfernen Sie vor dem Erhitzen von Konserven den Deckel, damit diese nicht bersten. Das Gerät während des Betriebs nicht umsetzen. Keine Nadeln, Metalldrähte und Fremdkörper in den Kühllufteintritts- und Austrittsöffnungen fallen lassen. Lassen Sie keine Gegenstände auf die Kochplatte fallen. Falls die Kochplatte einen Riss hat, sofort die Stromversorgung ausschalten, den Netzstecker aus der Steckdose ziehen und das Gerät zur Reparatur einsenden. Die Kochplatte darf nicht mit mehr als 4 kg belastet werden, da sonst das Kochergehäuse beschädigt wird oder es zu Fehlfunktionen kommt. Der Dauerbetrieb darf 4 Std. nicht überschreiten. Unterbrechen Sie bei Dauerbetrieb das Kochen für 30 Minuten und setzen es danach fort. Nehmen Sie das Gerät nicht auf einem Teppich oder Tischtuch in Betrieb, die Lüftungsöffnungen können blockiert werden. Nach dem Kochen wird die hohe Temperatur des Kochgefäßes an das Gerät weitergeleitet. Berühren Sie niemals sofort nach dem Kochen die Oberseite der Kochplatte. Betreiben Sie das Gerät nicht in der Nähe eines Gasherds, Ofens oder ähnlichem. Bei Nichtgebrauch lassen Sie das Netzkabel nicht angeschlossen, da ein Hochfrequenzgeräusch hörbar ist, das von metallischen Materialien des Kochgefäßes kommt. Das ist keine Fehlfunktion. Wenn das Kochgefäß etwas verschoben wird, verschwindet das Geräusch. Während desPage 16 of 8 Betriebs ist das Laufgeräusch vom Lüfter hörbar, da dieser manchmal anspringt, um das Gerät innen zu kühlen. Legen Sie kein Papier zwischen das Kochgefäß und die Kochplatte. Das Papier kann sich entzünden. Stellen Sie das Gerät nicht in der Nähe von Gegenständen auf, die durch das Magnetfeld beeinträchtigt werden. Zum Beispiel Radios, Fernseher, Kreditkarten und Tonbänder. Heben Sie diese Anweisungen auf.

NUR FÜR DEN HAUSGEBRAUCH

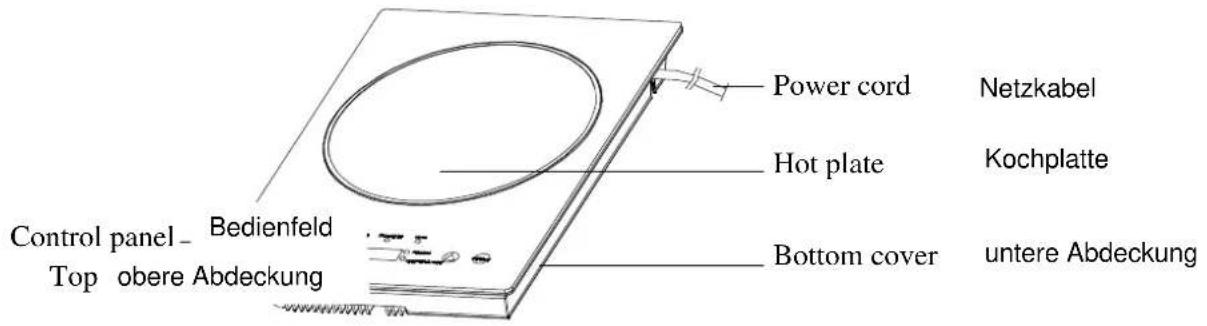

Power cord Bottom cover Top cover Control panel Hot plate BEDIENFELD POWERFUNCTIONTEMPERATUREPOWER TIMER WARMINGHEATING 88:88 FUNKTIONEN Schalten Sie das Gerät mit der Taste NETZ ein. Einstellen der Kochstufen: Drücken Sie die Taste FUNKTION. Wenn das HEIZEN-Kontrolllicht aufleuchtet kann die Kochstufe eingegeben werden. Die Leistung kann mit den Tasten „▲“ oder „▼“ auf folgende Werte eingestellt werden: 400W- 800W- 1000W- 1200W- 1400W- 1600W- 1800W. Einstellen des Aufwärmens: Drücken Sie die Taste FUNKTION, wenn das AUFWÄRMEN-Kontrolllicht aufleuchtet kann die Aufwärmtemperatur eingegeben werden. Die Aufwärmtemperatur kann mit den Tasten „▲“ oder „▼” auf folgende Werte eingestellt werden: 60°C 100°C 140°C 180°C 220°C 240°C. Einstellen des Timers: Drücken Sie die Taste FUNKTION, wenn das TIMER-Kontrolllicht aufleuchtet kann die Timerausschaltzeit eingegeben werden. Die Ausschaltzeit kann mit den Tasten „▲“ oder „▼“ im Zeitbereich von 23 Stunden und 59 Minuten eingestellt werden. Das Gerät schaltet sich automatisch aus, wenn innerhalb von 2 Stunden keine Taste gedrückt wurde. Netzkabel Kochplatte untere Abdeckung Bedienfeld obere Abdeckung TIMER AUFWÄRMEN FUNKTION

NETZ HEIZEN TEMPERATUR

NETZPage 17 of 8 INBETRIEBNAHME Stecken Sie den Netzstecker in eine geeignete Steckdose. Das Gerät gibt einen Warnton von sich. Die Digitalanzeige und alle Kontrolllichter blinken einmal auf. Die Digitalanzeige zeigt „- - - -" als Hinweis an, dass das Gerät mit Strom versorgt wird. Stellen Sie das Kochgefäß in die Mitte der Kochplatte und schalten mit der Taste NETZ das Gerät ein. Das NETZ- und HEIZEN-Kontrolllicht leuchtet auf und gleichzeitig läuft der Lüfter an. Die voreingestellte Leistung beträgt 1800 W, die mit der Taste „▲“ oder „▼” geändert werden kann. Falls kein Kochgefäß auf die Kochplatte gestellt wurde, schaltet sich das Gerät nach 3 Sekunden automatisch aus. Die Digitalanzeige zeigt „E0“ und der Warnton ertönt in einem 3 Sekunden Intervall. Das Gerät schaltet sich automatisch nach 60 Sekunden aus. Stellen Sie nach einem Tastendruck auf FUNKTION die Aufwärmtemperatur ein. Das AUFWÄRMEN- und TEMPERATUR-Kontrolllicht leuchtet auf. Die voreingestellte Temperatur beträgt 240°C und kann mit der Taste „▲” oder „▼” geändert werden. Wenn die Temperatur den eingestellten Wert erreicht hat, ruft das Programm den automatischen Schutz auf.

4. Stellen Sie nach einem erneuten Tastendruck auf FUNKTION den Timer auf die Ausschaltzeit ein.

Jetzt leuchtet das TIMER-Kontrolllicht auf. Die Digitalanzeige zeigt an und die Stunden blinken. Drücken Sie innerhalb von 3 Sekunden die Taste „▲“ oder „▼” zum Einstellen der Stunden. Die maximal einstellbare Zeit beträgt 23 Stunden. Die Tasten „▲” und „▼” können zum Durchlaufen der Zahlen gedrückt gehalten oder zum Ändern um eine Zahl angetippt werden. Wenn die Stunden nicht innerhalb von 3 Sekunden eingestellt werden, wird die Eingabe der Stunden beendet. Anschließend rufen Sie die Einstellung der Minuten auf. Der Einstellbereich für die Minuten beträgt 0-59 Minuten. Wenn die Minuten nicht innerhalb von 3 Sekunden eingestellt werden, wird die Eingabe der Minuten beendet. o Nach der Zeiteinstellung laufen auf dem Display Leistung und Zeit zyklisch durch und die AUFWÄRMEN- und TIMER-Kontrolllichter leuchten auf. Sie können mit der Taste „▲” oder „▼” die Leistung einstellen. Wenn die Taste FUNKTION nicht betätigt wird, beträgt die voreingestellte Leistung 1800 W. o Nach der Zeiteinstellung drücken Sie einmal die Taste FUNKTION und stellen Aufwärmtemperatur mit der Taste „▲” oder „▼” ein. Die Temperatur und die Zeit laufen auf dem Display zyklisch durch und die AUFWÄRMEN- und TIMER-Kontrolllichter leuchten auf. o Nach der Zeiteinstellung drücken Sie zweimal die Taste FUNKTION, kehren zur Einstellung des Timers zurück und erneuern die Zeiteinstellung. Anmerkung: Im Timer-Ausschaltmodus kann das Gerät mit der Taste NETZ ausgeschaltet werden. Nach dem Ausschalten wird die Ausschaltzeit gelöscht und beim nächsten Start ist die vorher eingestellte Zeit nicht mehr gespeichert. Wenn die Zeit abgelaufen ist, beendet das Gerät automatischen den Betrieb und alle Kontrolllichter verlöschen. Anmerkung: Der Betrieb kann jederzeit mit der Taste NETZ beendet werden. 0 : 0 0Page 18 of 8 Ziehen Sie nach dem Kochen den Netzstecker aus der Steckdose. FUNKTIONSPRINZIP Das Funktionsprinzip einer Induktionskochplatte basiert auf einem, durch ein Magnetfeld induzierten Strom. Eine elektronische Schaltung erzeugt ein wechselndes Magnetfeld. Wenn der Kochgefäßboden, der aus Metall besteht, auf die Kochplatte gestellt wird, wird sofort das wechselnde Magnetfeld unterbrochen und in dem metallischen Bereich des Kochgefäßes wird ein Strom erzeugt (Wirbelstrom). Dieser fließt mit hoher Geschwindigkeit zwischen den Eisenmolekülen. Die durch die Kollisionen und Reibung mit den Molekülen erzeugte Wärmeenergie heizt die Kochplatte sofort auf, so dass Speisen gekocht werden können.

VORTEILE DES PRODUKTS

Hoher Wirkungsgrad, Energieeinsparung und Umweltschutz: Das Gehäuse des Kochers ist selbst das Heizelement, so dass der Heizwirkungsgrad und die Energieeinsparung außerordentlich groß sind, wenn Sie Speisen mit der Induktionskochplatte kochen. Sie erzeugt keine sichtbare Flammen, Rauch und Abgas, dient dem Umweltschutz und ist sicher und sauber. Großer Spannungsbereich: Das Gerät kann automatisch die Leistung entsprechend der Versorgungsspannung anpassen, so dass Spannungsschwankungen keine Probleme verursachen. Verbesserte Sicherheitsfunktion: Das Gerät besitzt eine Sicherheitsfunktion bei Überspannung, Unterspannung oder plötzlichen Spannungsschwankungen. Auch die normale Übertemperaturüberwachung arbeitet schnell und genau. Genaue und verbesserte Überprüfung der Kochgefäßqualität und Null-Lastschutz: Das Gerät kann überprüfen, ob das Material oder die Größe des Kochgefäßes zum Induktionskochen geeignet ist. Wenn das Kochgefäß von der Kochplatte entfernt wird, stoppt das Gerät sofort den Kochvorgang und schaltet sich nach 10 Sekunden aus, unabhängig davon, ob das Kochgefäß schnell oder langsam entfernt wird. Die Induktionskochplatte wird nicht beschädigt. Starten der Eigendiagnose und 2 Stunden Abschaltfunktion: Das Gerät kann den Betriebszustand der Induktionskochplatte feststellen und ob sie zulange in Betrieb ist. Es wird überwacht, ob vergessen wurde sie auszuschalten. Die Stromversorgung wird automatisch nach 2 Stunden ausgeschaltet, so dass ein sicherer Betrieb möglich ist. Einstellung mehrerer Leistungsstufen und Temperaturen: Bequemer und schneller Betrieb. Die zusätzliche Thermostatfunktion hält die eingestellte Temperatur genau ein. Mehrfach-Kochstufen: Ermöglicht unterschiedliche Anforderungen an das Kochen bei der entsprechenden Leistung. SICHERHEITSSCHUTZSCHALTUNG Über- und Unterspannungsschutz.Page 19 of 8 Wenn die Versorgungsspannung zu hoch oder zu niedrig ist, kompensiert die Induktionskochplatte automatisch die Spannung und hält die Ausgangsleistung konstant. Schutz vor kleinen Metallteilen Bei kleinen Eisenobjekten, deren Durchmesser kleiner als 80 mm ist, wird keine Leistung abgegeben, damit es nicht zu einer anormalen Aufheizung kommt. Schutz vor Null-Last oder ungeeignetem Kochgefäß. Wenn kein Kochgefäß auf die Kochplatte gestellt wurde, die Position des Kochgefäßes stark von der Kochplattenmitte abweicht oder das Material des Kochgefäßes ungeeignet ist, wird keine Leistung abgegeben und ein Warnton ertönt, bis ein geeignetes Kochgefäß richtig auf die Kochplatte gestellt wird. Übertemperaturschutz Wenn die Temperatur auf der Oberfläche der Kochplatte zu hoch ist, beendet die Induktionskochplatte automatisch die Leistungsabgabe und ein langer Warnton ertönt, bis die Temperatur wieder auf normale Werte abgesunken ist. Schutz vor Spannungsspitzen Wenn während des Betriebs das Netzteil eine Spannungsspitze erkennt (wie z.B. bei einem Blitzeinschlag), stoppt die Induktionskochplatte den Betrieb und nimmt ihn nach einer Minute automatisch wieder auf.

AUSWAHL VON KOCHUTENSILIEN

1. Geeignete Pfannen

Stahl oder Gusseisen, emailliertes Eisen, rostfreier Stahl, Pfannen/Töpfe mit flachem Boden und einem Durchmesser von 12 – 26 cm.

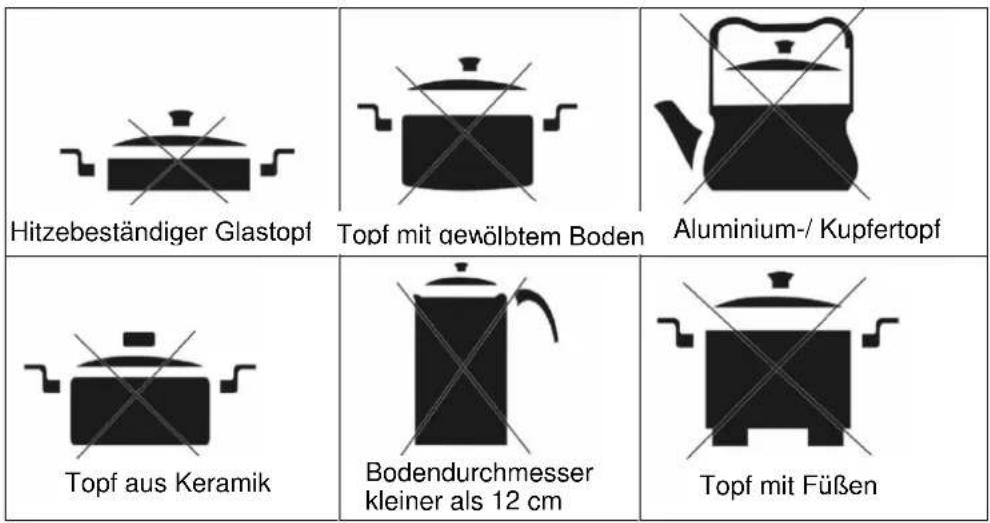

2. Nicht geeignete Pfannen

Hitzefestes Glas, keramische Behälter, Pfannen/Töpfe aus Kupfer oder Aluminium. Pfannen/Töpfe mit gewölbtem Boden mit einem Durchmesser kleiner als 12 cm. Platte aus Eisen Emaillierter Eisentopf Eisen oder emaillierter Topf

Topf aus rostfreiem Stahl

Bitte vor der Reinigung und Wartung den Netzstecker aus der Steckdose ziehen. Wenn die keramische Kochplatte verschmutzt ist, wischen Sie sie mit einem feuchten Tuch ab oder reinigen sie mit einem feuchten Tuch mit einem Reinigungsmittel oder Polierpulver. Wischen Sie das Gerätegehäuse und das Bedienfeld mit einem weichen feuchten Tuch ab. Für feste Fettrückstände kann ein mildes Reinigungsmittel benutzt werden. Wischen Sie dann die restlichen Rückstände mit einem weichen feuchten Tuch ab. Hitzebeständiger Glastopf

Topf aus Keramik Bodendurchmesser kleiner als 12 cm

Topf mit Füßen Aluminium-/ Kupfertopf Topf mit gew ölbtem Boden

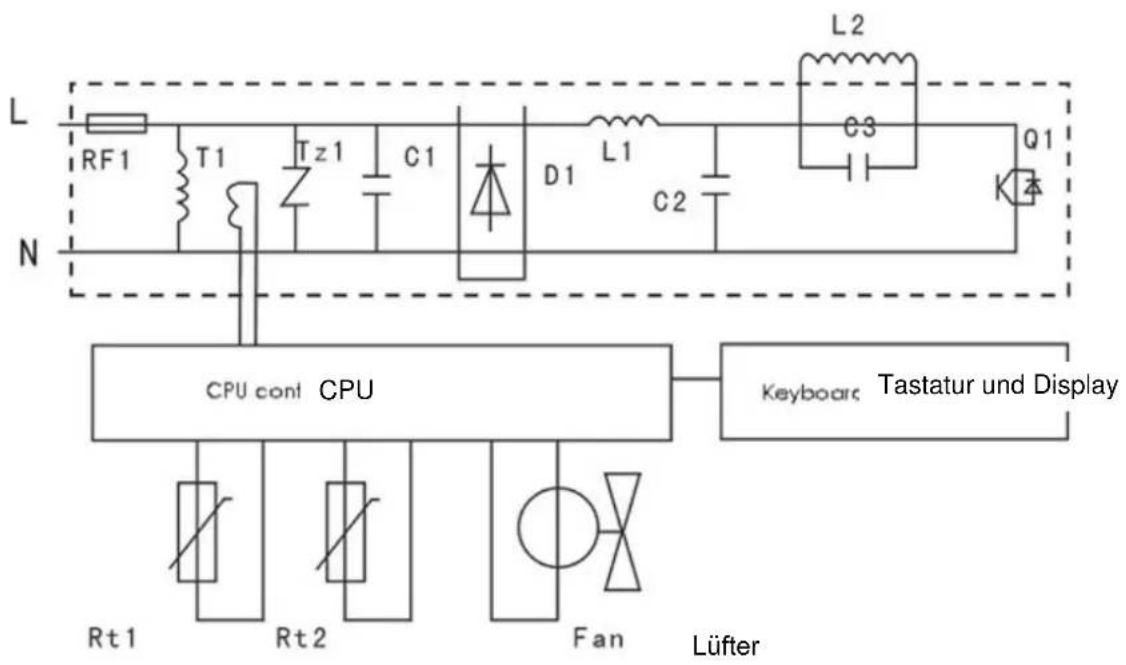

Tastatur und Display

LüfterPage 21 of 8 Spülen Sie niemals das Gerät mit Wasser ab oder tauchen es drin unter. Reinigen Sie das Gerät regelmäßig, damit keine Insekten in den Lüfter gelangen und dieser dadurch versagt. Die Oberfläche des Lufteinlass und der Entlüftung können mit einem Baumwollstäbchen gereinigt werden (von z.B. Staub, Schmierflecken). Auch eine kleine Menge eines Reinigungsmittels auf einer Zahnbürste kann zur Reinigung verwendet werden. GEGENÜBERSTELLUNG DES THERMISCHEN WIRKUNGSGRADS (basierend auf 1 l Wasser) Kochertyp Zeit Gas(oder elektrischer) Verbrauch Thermischer Wirkungsgrad Induktionskochplatte 6,7 Min. 0,2 kW/Std. 93% Gaskocher 8 Min. 0,05 kg 50% Elektrischer Kocher 12 Min. 0,345 kW/Std. 47% FEHLERSUCHE Überprüfen Sie bitte die folgende Tabelle, wenn beim Betrieb ein Problem auftritt, bevor Sie das Gerät zur Reparatur einschicken.

Wenn der Netzstecker in eine Steckdose eingesteckt ist, ertönt kein Warnton und die Anzeige leuchtet nach dem Drücken von NETZ nicht auf. Ist der Netzstecker aus der Steckdose gezogen? Hat der Sicherungsschalter ausgelöst oder die Sicherung durchgebrannt? Gibt es einen Stromausfall? Es ertönt alle 15 Sek. eine Warnton und das Gerät hört dann auf zu arbeiten. Verwenden Sie ein geeignetes Kochgefäß? Befindet sich das Kochgefäß in der Mitte der Kochplatte? Ist der Durchmesser des Bodens größer als 12 cm? Das Gerät hört während des Betriebs auf zur arbeiten Ist die Umgebungstemperatur sehr hoch? Ist der Lüftereinlass oder die Entlüftungsöffnung blockiert? Die eingestellte Temperatur wurde erreicht. Die Schutzvorrichtung wurde ausgelöst. Setzen Sie den Betrieb nach einer Wartezeit bis zu 10 Minuten fort. Die Temperatur kann beim Braten oder Grillen von Speisen nicht geregelt werden. Ist der Boden des Kochgefäßes konkavkonvex oder die Bodenmitte konkav? Leuchtet die Netz-Kontrollleuchte auf?

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
