MANUALE UTENTE IK 6173 TRISTAR

leggere attendamente il manuale prima dell'utilizzo del prodotto e conservarlo per una futura consulatoriazione

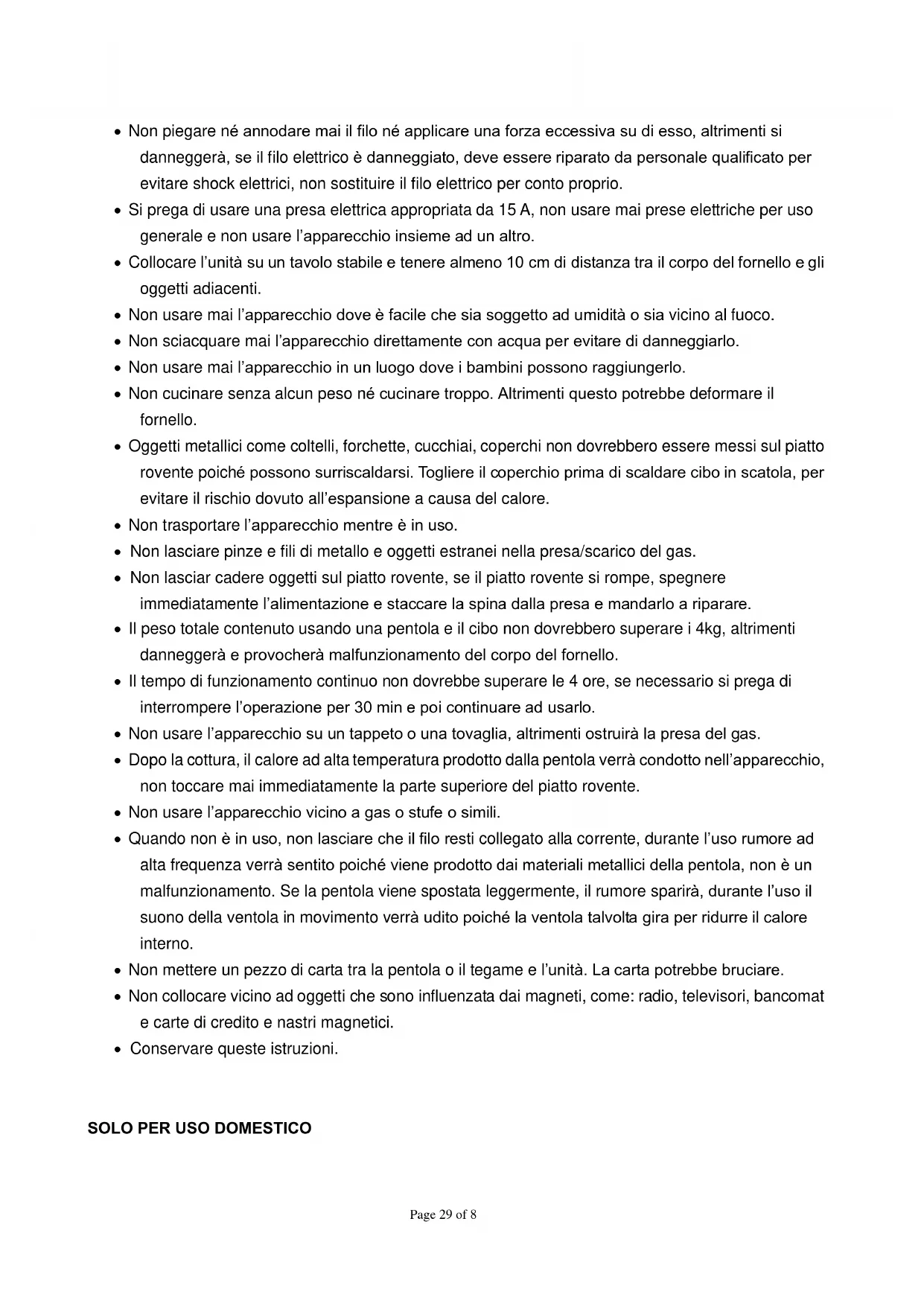

IMPORTANT INFORMATION DI SICUREZZA

• Leggere tutte le istruzioni prima dell'uso.
  Non smontare e reinserire le parti o riparare perconto proprio il fornello ad induzione.

• Non toccare la spina con le mani bagnate, quando il filo è danneggiato o la spina non è insertita al suoosto, non usare l'apparecchio. Controllare regolarmente il filo e la spina per eventuali danni.

• Non piegare né annodare mai il filo né applicare una forza eccessiva su diesso, altrimenti si danneggerà, se il filo elettrico è danneggiato, deve essere riparato da personale qualificato per evitare shock elettrici, non sostituire il filo elettrico periconto proprio.

• Si prega di usare una presa elettrica appropriata da 15 A, non usare mai prese elettriche per uso generale e non usare l'apparecchio insieme ad un'alto.
• Collocare l'unità su un ravolo stabile e tenere almeno 10 cm di distanza tra il corpo del fornello e gli oggetti adiacenti.
  Non usare mai l'apparecchio dove è facile che sua soggetti ad umidità o sua vicino al fuoco.
• Non sciacquare mai l'apparecchio direttamente con acqua per evitare di danneggiarlo.
• Non usare mai l'apparecchio in un luogo dove i bambini possono raggiungerlo.
• Non cucinare nelle alcun peso né cucinare troppo. Altrimenti quello potrebbe deformare il fornello.
• Oggetti metallici come coltelli, forchette, cucchiai, coperchi non dovrebbero essere messi sul piatto rovente poiché possono surriscaldarsi. Togliere il coperchio prima di scaldare cibo in scatola, per evitare il rischio dovuto all'espansione a causa del calore.
  Non trasportare l'apparecchio nelle e in uso.
  Non lasciare pinze e fili di metallo e oggetti estranei nella presa/scarico del gas.
• Non lasciar cadere oggetti sul piatto rovente, se il piatto rovente si rompe, spegnere immediatamente l'alimentazione e staccare la spina alla presa e mandarlo a riparare.
• Il peso totale contentuto using una pentola e il cibo non dovrebbero superare i 4kg, altrimenti danneggerà e provochera malfunzionamento del corso del fornello.
• Il tempo di funzionamento continuo non dovrebbe superare le 4 ore, se necessario si prega di interrompere l'operazione per 30 min e poi continuare ad usarlo.
  Non usare l'apparecchio su un tappeto o una tovaglia, altrimenti ostruirà la presa del gas.
• Dopo la cottura, il calore ad alta temperatura prodotto alla pentola verrà condotto nell'apparecchio, non toccare mai immediatamente la parte superiore del piatto rovente.
• Non usare l'apparecchio vicino a gas o stufe o simili.
• Quando non è in uso, non lasciare che il filo resti collegato alla corrente, durante l'uso rumore ad alta frequenza verrà sentito poiché viene prodotto dai materiali metallici della pentola, non è un malfunzionamento. Se la pentola viene spostata leggermente, il rumore sparirà, durante l'uso il suono della ventola in movimento verrà udito poiché la ventola talvolta gira per ridurre il calore interno.
  Non mettere un pezzo di carta tra la pentola o il tegame e l'unità. La carta potrebbe bruciare.
• Non collocare vicino ad oggetti che sono influenzata dai magneti, come: radio, televitori, bancomat e carte di credito e nastri magnetici.
• Conservare queste istruzioni.

SOLO PER USO DOMESTICO

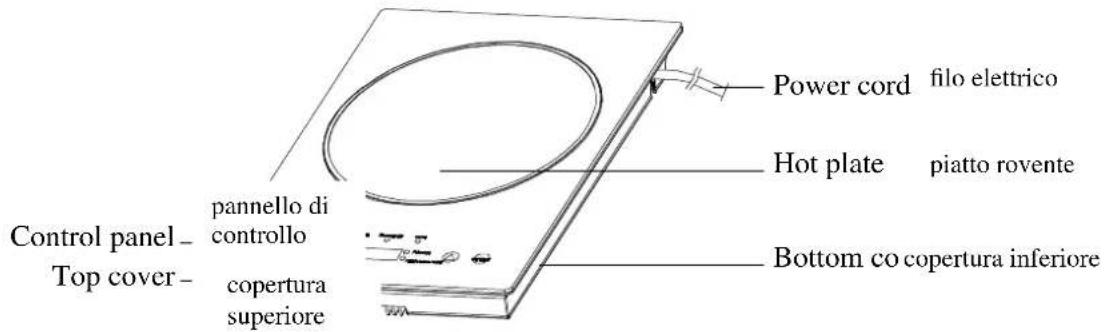

ILLUSTRAZIONE DEL PRODOTTO

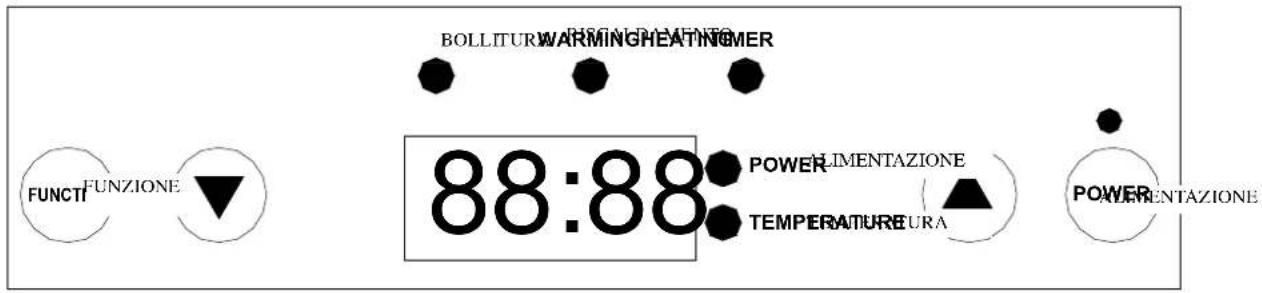

PANNELLO DI CONTROLLO

ISTRUZIONI SULLE FUNZIONI

• Premere il tasto ALIMENTAZIONE per accendere l'unità.
• Impostazione funzione riscaldamento (bollitura): premere il tasting FUNZIONE, quando l'indicatore BOLLITURA è accesso, perché significata che si sta entrando nell'attività di riscaldamento (bollitura), e la potenza può essere impostata premendo i tasti "▲" o "▼" nei seguenti valori: 400W-800W-1000W-1200W-1400W-1600W-1800W.
• Impostazione funzione riscaldamento: premere il tasting FUNZIONE, quando l'indicatore RISCALDAMENTO è accesso, perché significata che si sta entrando nell'attività di riscaldamento, e la temperature di riscaldamento può essere impostata premendo i tasti "▲" o "▼" nei seguenti valori: 60^ 100°C 140°C 180°C 220°C 240°C.
• Impostazione funzione timer: premere il tasto FUNZIONE, quando l'indicatore TIMER è accesso, cui significica che si sta entrando nell'attività di timer, il tempo di spegnimento può essere impostato premendo i tasti "▲" o "▼", l'intervalto di tempo è di 23 ore a 59 minuti.
• L'unità si fermerò automaticamente quando nessun tasting viene premuto per 2h.

FUNZIONAMENTO

• Inserire il filo elettrico in una presa adeguata分开e, e il suono del cicalino "Bi" verrare sentito una volta, lo schermo digitale e tutti gli indicatori lampeggia una volta e poi si spegneranno subito, lo schermo digitale alla "---",indicando che l'unità è alimentata.
  Collocare la pentola al centro del piatto rovente, e poi premere il tasto ALIMENTAZIONE per

avviare l'unità perché gli indicatori ALIMENTAZIONE e BOLLITURA verranno accesi, allo stesso tempo la ventola inizia a girare, la potenza predefinita è 1800W, che può essere regolata premendo il tasto “▲” o “▼”. Se la pentola non è collocata, l'unità si spegnerà automaticamente dopo 3 minuti, lo schermo digitale della “E0” è il suono “Bi” del cicalino verrà sentito ad intervall di 3 secondi. L'unità verrà spenta automaticamente dopo 60s.

• Premere il tasting FUNZIONE una volta per entrare nell'impostazione RISCALDAMENTO, e gli indicatori WARMING(RISCALDAMENTO) e TEMPERATURA verranno illuminati. La temperature predefinita è 240^ , che può essere regolata con il tasting “▲” o “▼”, quando la temperature sale al valore impostato, il programma inizia la protezione automatica.
• 1. Premere il tasting FUNZIONE ancora una volta per entrare nell'impostazione del timer che viene usata per impostare il tempo di spegnimento, a quel tempo l'indicatore TIMER verrà acceso .Lo schermo digitale在哪 : o po lampeggia.
• Premere entro 3s il tasto "▲" or "▼" per impostare l'ora, il massimo tempo impostabile è 23h. I tasti "▲" e "▼" possono essere tenuti giù per scorrere attraverso le cifre, o premuti e rilasciati per avanzare una cifra alla volta. Se l'ora non viene regolata entro 3s, l'impostazione dell'ora verrà terminata, e seguirà quella dei minuti, e il range d'impostazione dei minuti è 0-59. Se i minuti non vengono impostati entro 3s, l'impostazione dei minuti verrà terminata.

O Dopo l'insertimento del tempo, potenza e tempo verranno migliorati in ciclo, gli indicatori BOLLITURA e TIMER verranno accesi. Si cui regolare la potenza premendo il tasting 一 ^ 一 o "V". La potenza predefinita è 1800W quando il tasting FUNZIONE non viene più premuto.
o Dopo l'insertimento del tempo, premere il tasting FUNZIONE una volta, passare all'impostazione RISCALDAMENTO, premere i tasti o per regolare la temperatura, temperatura e tempo verranno migliorati in ciclo nel display e gli indicatori RISCALDAMENTO e TIMER verranno accesi.
Oo Dopo I'insertimento del tempo, premere il tasto FUNZIONE due volte, tornare all'impostazione del TIMER e rinnovare il tempo impostato.

• Nota: dello stato di timer spegnimento, l'unità può essere spenta premendo il tasto ALIMENTAZIONE, dopo lo spegnimento, l'impostazione timer spegnimento viene annullata, e al prossimo avvio il tempo precedentemente impostato non sare salvato.
• Durante l'interruzione, l'unità smetterà di funzionare automaticamente e tutti gli indicatori si spegneranno.
• Nota: il processo di funzionamento può essere interrotto in qualsiasi momento premendo il tasto ALIMENTAZIONE.
• Dopo la cottura, staccare la spina alla presa elettrica.

Il principio di funzionamento del fornello ad induzione è ottenuto alla corrente prodotta dall'induzione di un Campo magnetico, quando il fondo della pentola contenente materiale metallico viene collocate sul piatto rovente, la pentola taglierà immediatamente il Campo magnetico alternato e quindi la parte metallica del fondo della pentola produce la corrente (vortice), che fa muovere gli atomi del ferro irregularmente ad elevata velocità, provocando collisione e attrito tra le particelle che produce energia termica che fa scaldare immediatamente l'apparecchio, in modo che lo scopo di cucinare il cibo viene raggiunto.

VANTAGGIO DEL PRODOTTO

• Elevata efficienza, risparmio di energia e protezione dell'ambiente: il corpo del fornello èesso stesso una parte riscaldate, perché l'efficienza di riscaldamento è molto elevate e risparmia molto energia, quando si cucina cibo col fornello ad induzione, non c'é fuoco visible, fumo e gas, protege l'ambiente, è sicuro e pulito.
• Ampio range di tensione applicabile: l'unità più automaticamente regolare i watt secondo la tensione, in modo da evitare problemi risultanti da fluttuazioni di tensione.
• Funzione di protezione di perfetta sicurezza: l'unità ha la funzione di protezione di sicurezza per sovratensione, sottotensione o improvviso cambiamento di tensione. Comunque la normale funzione di surriscaldamento è rapida ed accurata.
• Ispezione accurata e perfetta della qualità della pentola e per la funzione di protezione no-peso: l'unità può controllare che il materiale o le dimensioni della pentola sono adeguate, quando la pentola vieneolta, l'unità smette subito di scaldare e dopo 10s l'alimentazione viene spenta. Non importa se la pentola vieneolta velocemente o lentamente, non c'è alcun danno al fornello ad induzione.
• Funzione auto-diagnosi all'avvio e funzione spegnimento con timer dopo 2h: perché gliudicare se il fornello ad induzione e l'uso sono appropriati, se il fornello ad induzione non viene usato per un lungo tempo viene considerato come dimenticato o non più in uso, e quindi spento automaticamente dopo 2h, in modo da farlo usare in maniera sicura.
• Regolazione dei watt a multi-sezione e controllo della temperatura a multi-sezione: uso comodo e esplicate, inoltre la funzione di compensazione del controllo della temperatura rende la temperature impostata più esatta.
• Funzione multi-riscaldamento (bollitura): svolge diverse richieste di cottura a seconda della potenza.

DISPOSITIVO DI PROTEZIONE DI SICUREZZA

• Protezione contro sovratensione e sottotensione
• Quando la tension è troppo elevata o Bassa, il fornello ad induzione compensera la tension automaticamente e regolarà la potenza d'uscita.
• Protezione delle parti metalliche piccole
• Per piccole parti metalliche con diametro inferioreagli 80mm ,nessuna potenza viene emessa per evitare riscaldamento anormale
• Protezione nessuna pentola o pentola inadatta
• Quando non vieneesso nessun utensile sul piatto rovento o l'utensile è molto lontano dal centro, o il materiale dell'utensile non è adatto, la potenza non verrà emessa e il cicalino suonerà per avvertire finché un utensile adeguato vieneesso in posizione.
• Protezione contro surriscaldamento
• Quando la temperatura della parte superiore del piatto rovente è troppo elevata, il fornello ad induzione smetterà automaticamente di alimentarla e un lungo cicalio verrà emesso finché la temperatura torna alla normalità.
• Protezione contro pulsazioni ad elevata tensione
• Durante il funzionamento, quando l'alimentazione riceve una transient pulsazione ad elevata tensione (come nel caso di un fulmine), il fornello ad induzione si ferma automaticamente e riprende a funzionare automaticamente in un minuto.

SELEZIONE DELL'UTENSILE DI COTTURA

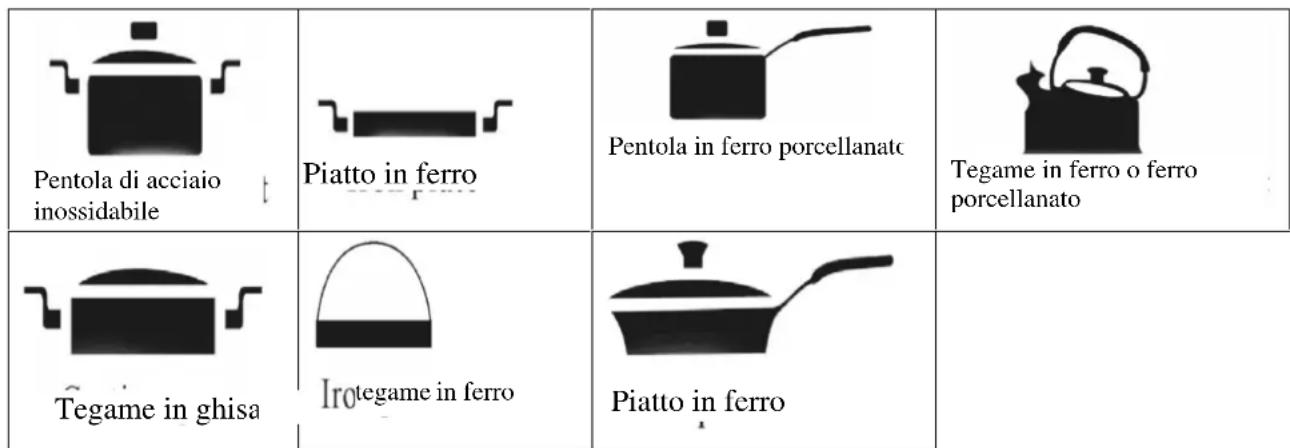

1. Pentole che si possono usare

Pentole/tegami in acciaio o ghisa, ferro porcellanato, acciaio inossidabile, con fondo piatto, con diametro 12-16cm.

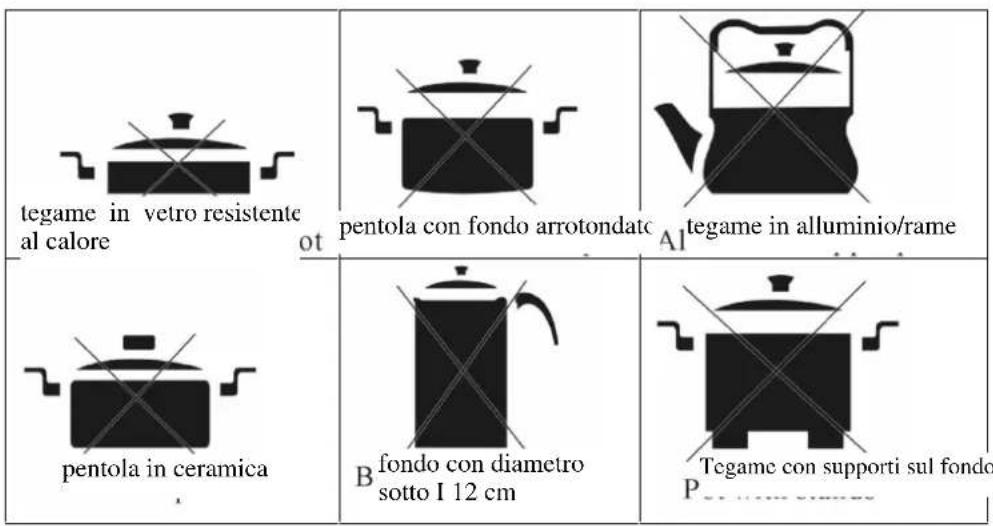

1. Pentole che non si possono utilizzato

Tegami/pentole in vetro resistente al calore, contentatore in ceramicica, rame, alluminio. Tegami/pentole con fondo arrotondato con diametro inferiore ai 12cm

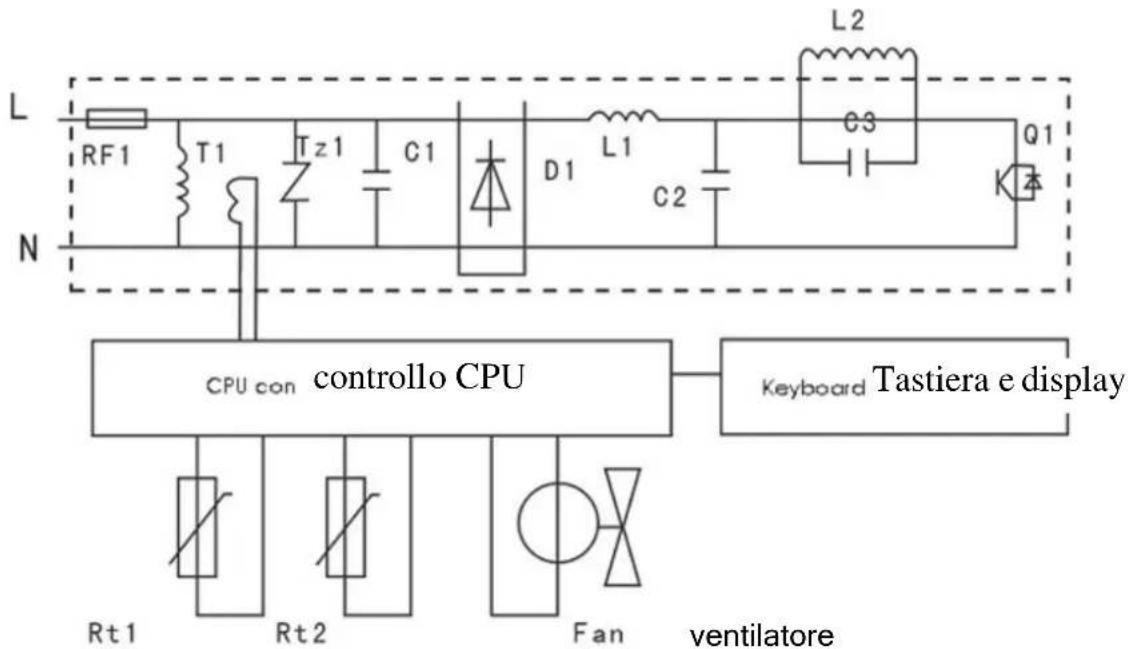

DIAGRAMMA DEL CIRCUito

CURA E MANUTENZIONE

• Si preqa di staccare la spina prima di svolgere qualsiasi manutenzione.
• Quando il piatto rovente in ceramica è sporco, pulirlo con un panno bagnato, o dopo averlo pulito con un detergente o una polvere, pulirlo con un panno bagnato.
• Pulire il corpo dell'unità e il pannello di controllo con un panno soffice e bagnato, un detergente neutro cui è essere usato per macchie d'olio resistenti, poi pulire il residuo con un panno soffice e

bagnato.

• Non sciacquare mai direttamente con acqua né immergerlo in acqua.
• Tenere regolarmente pulita l'unità per impedire che insetti entrino nella ventola e possano impedirne il funzionamento, la superficie della presa del gas deve essere tenuta pulita (da polvere e altri) con una barretta di cotone, un po'di detergente aggiunto ad uno spazzolino cui è essere usato per la pulizia.

SCHEMA DI CONTRASTO DELL'EFFICIENZA TERMICA (basato su 1L d'accua)

Tipodi fornello Tempo		Consumo gas (o elettricità)	Efficienza termica
Fornello ad induzione	6.7min 0,2kw/h	93%
Fornello a gas 8min 0,05kg 50%
Fornello elettrico 12min 0,345kw/h	47%

RISOLUZIONE DEI PROBLEMI

Se il problema viene trovato durante il funzionamento, si prega di controllinglo secondo la tabella che segue prima di portarlo a riparare.

PROBLEM A	CONTROLLARE
Quando la spina è inserita nella presa, non si sente il bip e l'indicatore non si accende quando si preme il tasto ALIMENTAZIONE	Se la spina è staccata alla presa.
	Se l'interruttore o il fusibile di casa è interrotto
	Se l'alimentazione è interrotta
Si sente un bip continu per 15s e poi l'unità si spegne.	Se la pentola è adeguata
	Se la pentola è centrata sul piatto rovente
	Se il diametro del fondo della pentola è maggiore di 12 cm
L'unità smette di riscaldare all'improvviso durante l'uso	Se la temperature ambiente è molto alta
	Se la presa o lo scarico del gas è ostruito
	Significa che si è raggiunta la temperatura impostata quando l'unità è dello stato di riscaldamento
	Potrebbe essere entrato in funzione il disposativo di protezione, confermare dopo aver atteso per 10 minuti
La temperature non può essere controllata quando si frigge o si griglia del cibo.	Se il fondo della pentola è concavo-convesso o il centro del fondo è concavo
	Se l'indicatore di alimentazione è accesso

Avvertenza la tutela dell'ambiente

Come indicato dal simbolo riportato sul prodotto, sulle istruzioni per l'uso oppure sull'imballaggio, una volta terminata la vita utile di quello prodotto, non smaltirlo nei normali rifiuti domestici, bensi portarlo ad un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. I materiali sono riutilizzabili in conformità alla loro marcatura. Con il riutilizzo, il ricupero dei materiali oppure altre forme del ricupero di apparecchi vecchi si contribulisce in modo importante alla tutela del nostro ambiente. Richiedete all'amministrazione comunale i dati relativi al punto di smallimento competente. ndicações para a protecão ambiental
