MANUAL DE UTILIZADOR DHP 547USB Trevi

Manual de uso e instalação

FUNZIONAMENTO INGRESSO USB

FUNZIONAMENTO SD CARD

FUNCIONAMIENTO DE LA RADIO

FUNCIONAMIENTO DEL PUERTO USB

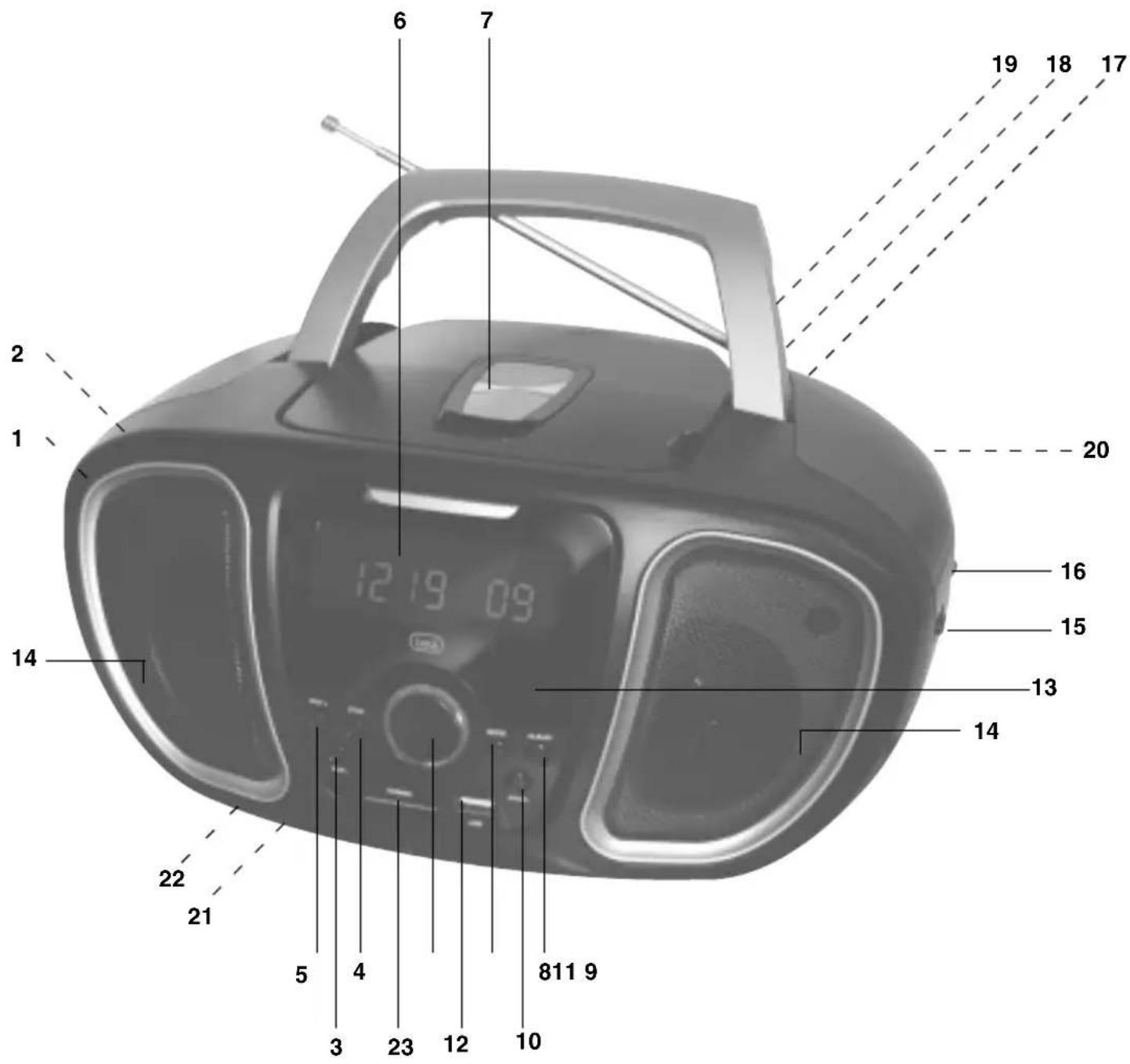

DESCRIÇÃO DOS COMANDOS

1. Selector das funções OFF/CD-MP3-USB/RADIO

2. Controlo do VOLUME

3. Tecla SKIP -, passar à faixa anterior

4. Tecla STOP, parar a reprodução do CD

5. Tecla SKIP +, passar à faixa seguinte

8. Tecla ALBUM, selecção do directório

9. Tecla MODE, repetição aleatória do CD

10. Tecla PROG., programação do CD

11. Tecla PLAY/PAUSE/USB, reprodução/pausa CD/selecção

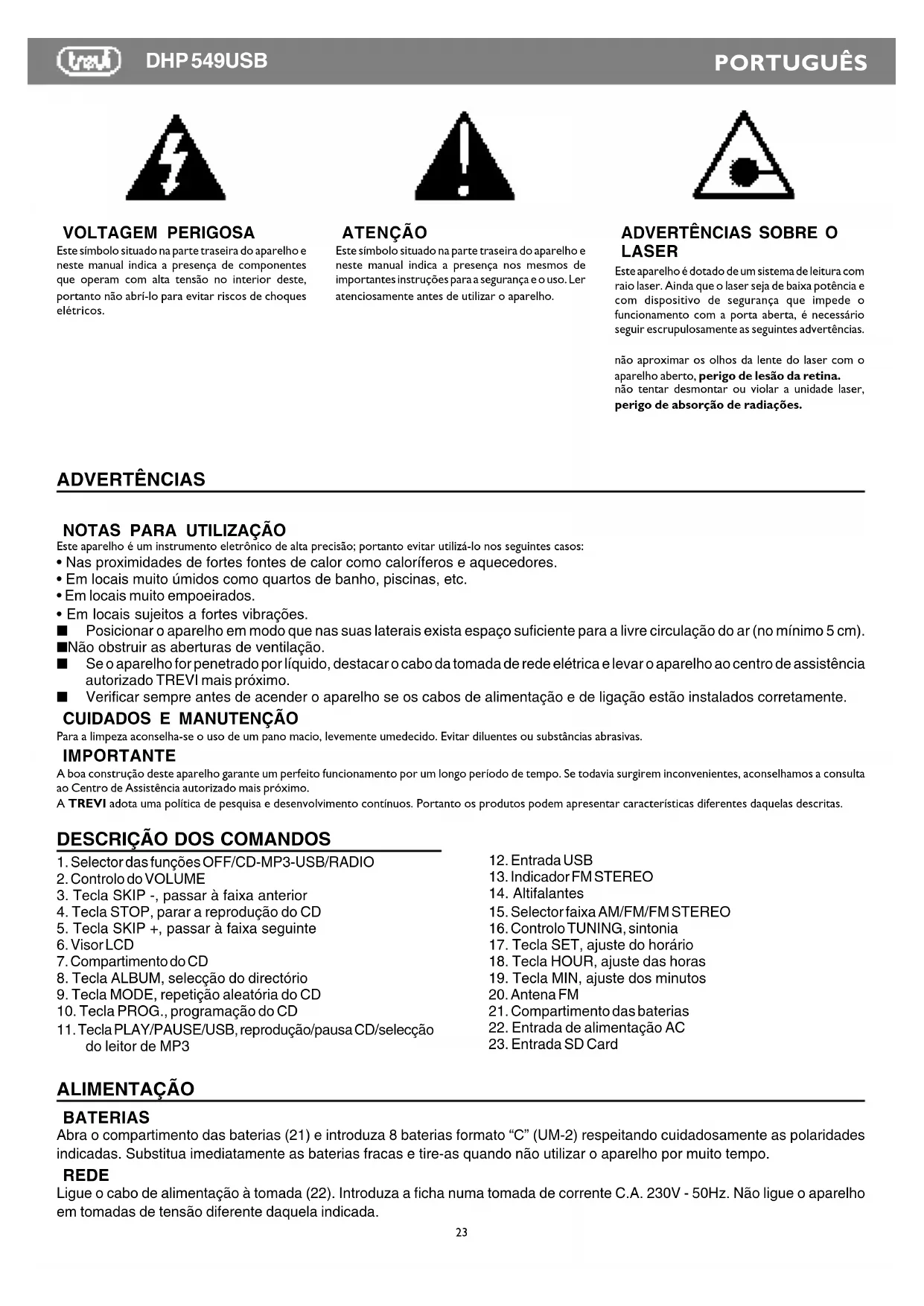

do leitor de MP3 VOLTAGEM PERIGOSA Este símbolo situado na parte traseira do aparelho eneste manual indica a presença de componentesque operam com alta tensão no interior deste,portanto não abrí-lo para evitar riscos de choqueselétricos. ATENÇÃO Este símbolo situado na parte traseira do aparelho eneste manual indica a presença nos mesmos deimportantes instruções para a segurança e o uso. Leratenciosamente antes de utilizar o aparelho.

ADVERTÊNCIAS SOBRE O

LASER Este aparelho é dotado de um sistema de leitura comraio laser. Ainda que o laser seja de baixa potência ecom dispositivo de segurança que impede ofuncionamento com a porta aberta, é necessárioseguir escrupulosamente as seguintes advertências.não aproximar os olhos da lente do laser com oaparelho aberto, perigo de lesão da retina.não tentar desmontar ou violar a unidade laser,perigo de absorção de radiações. ADVERTÊNCIAS

NOTAS PARA UTILIZAÇÃO

Este aparelho é um instrumento eletrônico de alta precisão; portanto evitar utilizá-lo nos seguintes casos:

• Nas proximidades de fortes fontes de calor como caloríferos e aquecedores.

• Em locais muito úmidos como quartos de banho, piscinas, etc.

• Em locais muito empoeirados.

• Em locais sujeitos a fortes vibrações. ■ Posicionar o aparelho em modo que nas suas laterais exista espaço suficiente para a livre circulação do ar (no mínimo 5 cm). ■ Não obstruir as aberturas de ventilação. ■ Se o aparelho for penetrado por líquido, destacar o cabo da tomada de rede elétrica e levar o aparelho ao centro de assistência autorizado TREVI mais próximo. ■ Verificar sempre antes de acender o aparelho se os cabos de alimentação e de ligação estão instalados corretamente.

CUIDADOS E MANUTENÇÃO

Para a limpeza aconselha-se o uso de um pano macio, levemente umedecido. Evitar diluentes ou substâncias abrasivas. IMPORTANTE A boa construção deste aparelho garante um perfeito funcionamento por um longo período de tempo. Se todavia surgirem inconvenientes, aconselhamos a consulta ao Centro de Assistência autorizado mais próximo. A TREVI adota uma política de pesquisa e desenvolvimento contínuos. Portanto os produtos podem apresentar características diferentes daquelas descritas.

17. Tecla SET, ajuste do horário

22. Entrada de alimentação AC

ALIMENTAÇÃO BATERIAS Abra o compartimento das baterias (21) e introduza 8 baterias formato “C” (UM-2) respeitando cuidadosamente as polaridades indicadas. Substitua imediatamente as baterias fracas e tire-as quando não utilizar o aparelho por muito tempo. REDE Ligue o cabo de alimentação à tomada (22). Introduza a ficha numa tomada de corrente C.A. 230V - 50Hz. Não ligue o aparelho em tomadas de tensão diferente daquela indicada.24 DHP 549USB LIGAR / DESLIGAR

1. Para activar o funcionamento posicione o selector OFF/CD/MP3/USB/RADIO (1) na função pretendida.

2. Para desligar o aparelho posicione o selector das funções OFF/CD/MP3/USB/RADIO (1) sobre a posição OFF.

1. Posicione o selector de funções (1) sobre CD/MP3/USB, o visor LCD apresentará o horário.

2. Mantenha pressionada a tecla SET (17).

3. Simultaneamente, para acertar o horário pressione mais vezes a tecla HOUR (18).

4. Pressione mais vezes a tecla MIN (19) para acertar os minutos.

5. O visor LCD (6) apresentará a hora estabelecida.

FUNCIONAMENTO DO RÁDIO

1. Posicione o selector de funções (1) na posição RADIO, o visor LCD (6) do rádio digital acende-se.

2. Seleccione a faixa que deseja reproduzir (AM/FM/FM estéreo) através do selector (15).

3. Sintonize a estação desejada com o controlo TUNING (16).

4. Se a estação em reprodução for estéreo, o indicador (13) iluminar-se-á.

5. Ajuste o volume conforme desejar com o controlo VOLUME (2).

6. Se durante a reprodução de uma estação FM estéreo ouvir fortes ruídos de fundo, posicione o selector (15) sobre a posição FM. OBS. Para obter a melhor recepção em FM estenda e oriente a antena (20). Se a recepção não for boa tente ajustar o comprimento e a orientação da antena de forma diferente. De qualquer forma, a qualidade da recepção em FM depende muito do local onde está posicionado o aparelho.A antena AM fica no interior do aparelho, portanto oriente o aparelho para obter a melhor recepção. A proximidade de aparelhos TV, lâmpadas fluorescentes ou outros electrodomésticos pode provocar interferências na recepção de programas de rádio. Neste caso afaste o rádio gravador do aparelho gerador de interferências.

FUNCIONAMENTO DO LEITOR DE CD-MP3

1. Posicione o selector de funções (1) sobre a posição CD/MP3/USB, o visor LCD (6) ilumina-se.

2. Abra o compartimento CD (7) e introduza o disco com o lado impresso para cima. Feche a portinhola cuidadosamente.

3. Após alguns segundos o visor LCD (6) indicará o número de faixas presentes no disco.

4. A reprodução começará em automático.

5. Pressione a tecla PLAY/PAUSE (11) para activar a pausa; o símbolo de reprodução iniciará a piscar.

6. Para desactivar a pausa pressione mais uma vez a tecla PLAY/PAUSE (11).

7. Pressione a tecla STOP (4) para parar definitivamente a reprodução, o visor LCD apresentará as faixas presentes no CD.

1. Ao pressionar a tecla SKIP + (5) durante a reprodução passa-se à faixa sucessiva, enquanto que com a tecla SKIP - (3) passa- se à faixa anterior. 2. Mantenha pressionada a tecla SKIP + (5) ou SKIP - (3) durante a reprodução para procurar rapidamente uma passagem musical particular.

3. Liberte a tecla para voltar à reprodução normal.

4. O visor LCD (6) indica sempre qual a faixa em reprodução.

REPRODUÇÃO ININTERRUPTA DE UMA ÚNICA FAIXA - No modo de reprodução.

3. O leitor de CD reproduzirá ininterruptamente a faixa visualizada no visor.

4. Para parar a reprodução contínua da faixa única, pressione a tecla STOP (4).

REPRODUÇÃO ININTERRUPTA DE TODA A PASTA (ALBUM) N.B.: função válida só para CD MP3. - No modo de reprodução.

1. Pressione duas vezes a tecla MODE (9).

2. O indicador “REP ALBUM” aparecerá no visor.

3. O leitor de CD reproduzirá ininterruptamente o número da pasta visualizada no visor.

4. Para parar a reprodução contínua da faixa única, pressione a tecla STOP (4).

REPETIÇÃO ININTERRUPTA DE TODO O DISCO - No modo de reprodução.

2. Pressione três vezes a tecla MODE (9).

3. O indicador “ REPEAT ALL ” aparecerá no visor.

4. O leitor de CD reproduzirá ininterruptamente o disco todo.

5. Para parar a reprodução contínua de todo o disco, pressione a tecla STOP (4).

REPRODUÇÃO ALEATÓRIA DAS FAIXAS

- No modo de reprodução. PORTUGUÊS25 DHP 549USB

2. Pressione quatro vezes a tecla MODE (9).

3. No visor aparecerá a escrita RAND.

4. O leitor de CD reproduzirá as faixas segundo uma sequência aleatória.

5. Para interromper a reprodução aleatória das faixas pressione a tecla STOP (4).

PROGRAMAÇÃO É possível seleccionar a ordem de reprodução das faixas.

1. Pressione a tecla STOP (4) para parar a reprodução.

2. Pressione a tecla PROG. (10), no visor aparecerá a escrita “PROGRAM P01” a piscar.

3. Seleccione a faixa a reproduzir primeiro através das teclas SKIP + (5) ou SKIP - (3).

4. Pressione a tecla PROG. (10) para confirmar.

5. Repita os pontos 3 e 4 para memorizar e reproduzir as faixas desejadas, para os CD áudio é possível memorizar um máximo de 20 faixas, enquanto que para os CD MP3 é possível memorizar um máximo de 99 faixas.

6. Pressione a tecla PLAY/PAUSE (11) para começar a reprodução.

7. Pressione duas vezes a tecla STOP (4) para apagar a programação.

N.B.: função válida apenas para CD MP3 que contêm directórios ou pastas. 1. Caso pretenda mudar de directório durante a reprodução de uma faixa MP3, pressione a tecla ALBUM (8) para mudar de pasta.

2. No visor aparecerá a escrita “ALBUM” em conjunto com o número da pasta.

3. Pressione a tecla SKIP + (5) ou SKIP – (3) para mudar o número de faixa no interior da pasta ALBUM seleccionada.

4. Pressione a tecla PLAY/PAUSE (11) para começar a reprodução daquele directório.

FUNCIONAMENTO DA ENTRADA USB

2. Posicione o selector de funções (1) sobre a posição CD/MP3/USB, o visor LCD (6) ilumina-se.

3. Para obter um correcto funcionamento do leitor de MP3, certifique-se de que não está presente nenhum CD no compartimento CD.

4. Introduza o leitor de MP3 na entrada USB (12).

5. No visor LCD (6) aparecerá a escrita “USB”, aguarde alguns segundos até que o leitor carregue todos os ficheiros MP3.

6. A reprodução começará em automático.

7. Para activar a pausa pressione uma vez a tecla PLAY/PAUSE (11).

8. Para desactivar a pausa pressione uma segunda vez a tecla PLAY/PAUSE (11).

9. Pressione a tecla STOP (4) para parar definitivamente a reprodução.

- Refira-se ao parágrafo “funcionamento do leitor de CD-MP3” para as demais funções.

FUNCIONAMENTO DA ENTRADA SD CARD

1. Posicione o selector de funções (1) sobre a posição CD/MP3/USB, o visor LCD (6) ilumina-se.

2. Para obter um correcto funcionamento do, certifique-se de que não está presente nenhum CD no compartimento CD.

3. Introduza a SD Card na entrada SD(23).

4. No visor LCD (6) aparecerá a escrita “CARD”, aguarde alguns segundos até que o leitor carregue todos os ficheiros MP3.

5. A reprodução começará em automático.

6. Para activar a pausa pressione uma vez a tecla PLAY/PAUSE (11).

7. Para desactivar a pausa pressione uma segunda vez a tecla PLAY/PAUSE (11).

8. Pressione a tecla STOP (4) para parar definitivamente a reprodução.

- Refira-se ao parágrafo “funcionamento do leitor de CD-MP3” para as demais funções.

CARACTERÍSTICAS TÉCNICAS

GERAIS Alimentação: ........................................................ C.A. 230V - 50Hz 8 Baterias “C” (UM2) não incluídas Consumo: ............................................................ 18 W Potência máxima de saída: ................................. 2W + 2W Dimensões: .......................................................... 300x150x220 mm Altifalantes: ......................................................... 8 ohm

Sistema de leitura: .............................................. Laser de semicondutor Comprimento de onda do raio Laser: ................... 790 nm Quantização: ....................................................... 16 bits lineares por canal Relação som/ruído: ............................................. 60dB
