BEDIENUNGSANLEITUNG DHP 547USB Trevi

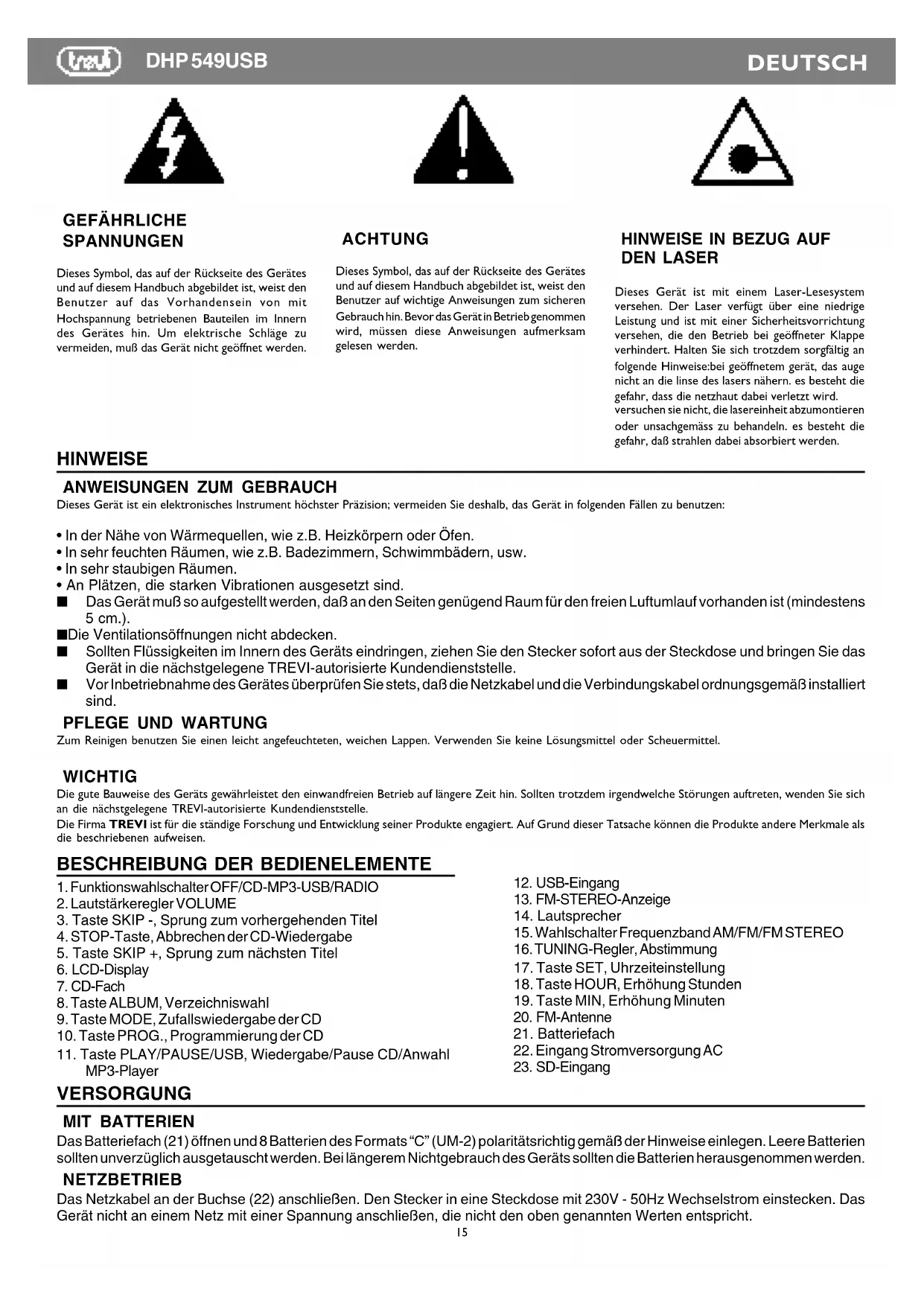

DHP 549USB DEUTSCH GEFÄHRLICHE SPANNUNGEN Dieses Symbol, das auf der Rückseite des Gerätesund auf diesem Handbuch abgebildet ist, weist denBenutzer auf das Vorhandensein von mitHochspannung betriebenen Bauteilen im Innerndes Gerätes hin. Um elektrische Schläge zuvermeiden, muß das Gerät nicht geöffnet werden. ACHTUNG Dieses Symbol, das auf der Rückseite des Gerätesund auf diesem Handbuch abgebildet ist, weist denBenutzer auf wichtige Anweisungen zum sicherenGebrauch hin. Bevor das Gerät in Betrieb genommenwird, müssen diese Anweisungen aufmerksamgelesen werden.

HINWEISE IN BEZUG AUF

DEN LASER Dieses Gerät ist mit einem Laser-Lesesystemversehen. Der Laser verfügt über eine niedrigeLeistung und ist mit einer Sicherheitsvorrichtungversehen, die den Betrieb bei geöffneter Klappeverhindert. Halten Sie sich trotzdem sorgfältig anfolgende Hinweise:bei geöffnetem gerät, das augenicht an die linse des lasers nähern. es besteht diegefahr, dass die netzhaut dabei verletzt wird.versuchen sie nicht, die lasereinheit abzumontierenoder unsachgemäss zu behandeln. es besteht diegefahr, daß strahlen dabei absorbiert werden. HINWEISE

ANWEISUNGEN ZUM GEBRAUCH

Dieses Gerät ist ein elektronisches Instrument höchster Präzision; vermeiden Sie deshalb, das Gerät in folgenden Fällen zu benutzen:

• In der Nähe von Wärmequellen, wie z.B. Heizkörpern oder Öfen.

• In sehr feuchten Räumen, wie z.B. Badezimmern, Schwimmbädern, usw.

• In sehr staubigen Räumen.

• An Plätzen, die starken Vibrationen ausgesetzt sind. ■ Das Gerät muß so aufgestellt werden, daß an den Seiten genügend Raum für den freien Luftumlauf vorhanden ist (mindestens 5 cm.). ■ Die Ventilationsöffnungen nicht abdecken. ■ Sollten Flüssigkeiten im Innern des Geräts eindringen, ziehen Sie den Stecker sofort aus der Steckdose und bringen Sie das Gerät in die nächstgelegene TREVI-autorisierte Kundendienststelle. ■ Vor Inbetriebnahme des Gerätes überprüfen Sie stets, daß die Netzkabel und die Verbindungskabel ordnungsgemäß installiert sind.

Zum Reinigen benutzen Sie einen leicht angefeuchteten, weichen Lappen. Verwenden Sie keine Lösungsmittel oder Scheuermittel. WICHTIG Die gute Bauweise des Geräts gewährleistet den einwandfreien Betrieb auf längere Zeit hin. Sollten trotzdem irgendwelche Störungen auftreten, wenden Sie sich an die nächstgelegene TREVI-autorisierte Kundendienststelle. Die Firma TREVI ist für die ständige Forschung und Entwicklung seiner Produkte engagiert. Auf Grund dieser Tatsache können die Produkte andere Merkmale als die beschriebenen aufweisen.

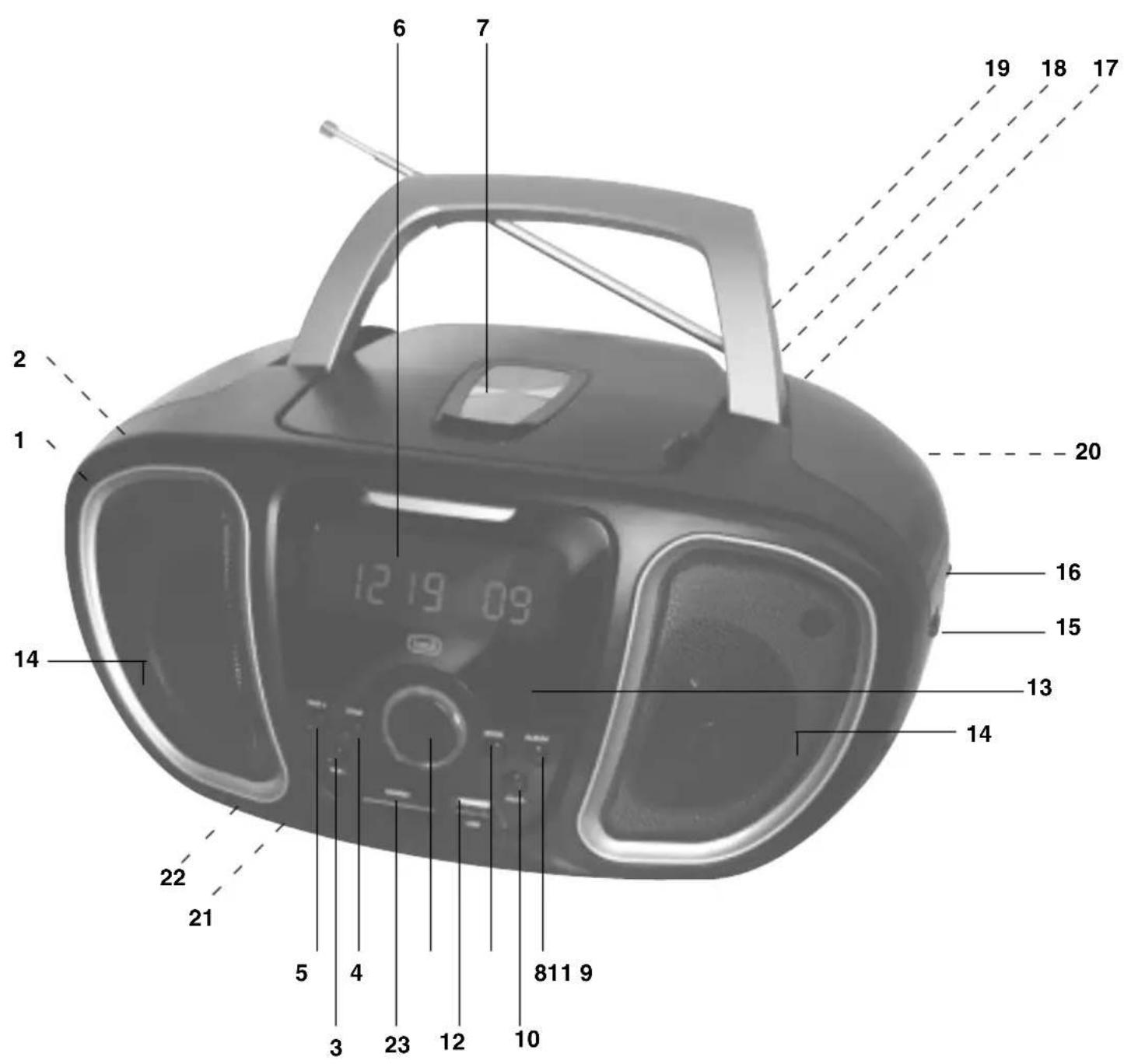

BESCHREIBUNG DER BEDIENELEMENTE

1. Funktionswahlschalter OFF/CD-MP3-USB/RADIO

2. Lautstärkeregler VOLUME

3. Taste SKIP -, Sprung zum vorhergehenden Titel

4. STOP-Taste, Abbrechen der CD-Wiedergabe

5. Taste SKIP +, Sprung zum nächsten Titel

8. Taste ALBUM, Verzeichniswahl

9. Taste MODE, Zufallswiedergabe der CD

10. Taste PROG., Programmierung der CD

11. Taste PLAY/PAUSE/USB, Wiedergabe/Pause CD/Anwahl

13. FM-STEREO-Anzeige

16. TUNING-Regler, Abstimmung

17. Taste SET, Uhrzeiteinstellung

18. Taste HOUR, Erhöhung Stunden

19. Taste MIN, Erhöhung Minuten

22. Eingang Stromversorgung AC

VERSORGUNG MIT BATTERIEN Das Batteriefach (21) öffnen und 8 Batterien des Formats “C” (UM-2) polaritätsrichtig gemäß der Hinweise einlegen. Leere Batterien sollten unverzüglich ausgetauscht werden. Bei längerem Nichtgebrauch des Geräts sollten die Batterien herausgenommen werden. NETZBETRIEB Das Netzkabel an der Buchse (22) anschließen. Den Stecker in eine Steckdose mit 230V - 50Hz Wechselstrom einstecken. Das Gerät nicht an einem Netz mit einer Spannung anschließen, die nicht den oben genannten Werten entspricht.16 DHP 549USB EIN-/AUSSCHALTEN

1. Um den Betrieb zu aktivieren, wird der Wahlschalter OFF/CD/MP3/USB/RADIO (1) auf die gewünschte Funktion gestellt.

2. Das Gerät ausschalten, indem der Funktionswahlschalter OFF/CD/MP3/USB/RADIO (1) auf die Position OFF gestellt wird.

BETRIEB UHREINSTELLUNG

1. Den Funktionswahlschalter (1) auf CD/MP3/USB stellen und das LCD-Display zeigt die Uhrzeit an.

2. Die Taste SET (17) gedrückt halten.

3. Um die Uhrzeit einzustellen, gleichzeitig mehrmals die Taste HOUR (18) drücken.

4. Die Taste MIN (19) mehrmals drücken, um die Minuten einzustellen.

5. Das LCD-Display (6) zeigt dann die eingestellte Uhrzeit an.

1. Den Funktionswahlschalter (1) auf RADIO stellen; das LCD-Display (6) des digitalen Radios leuchtet auf.

2. Mit dem Wahlschalter (15) das gewünschten Frequenzband (AM/FM/FM Stereo) wählen.

3. Mit dem TUNING-Regler (16) den gewünschten Sender abstimmen.

4. Handelt es sich bei dem Sender um einen Stereosender, leuchtet die Stereoanzeige (13) auf.

5. Die Lautstärke wie gewünscht mit dem VOLUME-Regler (2) einstellen.

6. Treten während des Empfangs eines FM-Stereo-Senders starke Hintergrundgeräusche und ein Rauschen auf, den Wahlschalter (15) auf FM stellen. ANMERKUNGEN Für einen guten Empfang in FM die Antenne (20) ausziehen und ausrichten. Ist der Empfang nicht zufriedenstellend, so sollte versucht werden, die Länge und die Ausrichtung der Antenne zu regulieren. Die Qualität des Empfangs in FM ist jedoch auch stark von der Umgebung abhängig, in der sich das Gerät befindet. Die AM-Antenne befindet sich im Inneren des Geräts. Daher muss für einen guten Empfang das gesamte Gerät ausgerichtet werden. Die Aufstellung in der Nähe von Fernsehapparaten, Neonlampen oder anderen Haushaltsgeräten kann zu Störungen beim Empfang von Radioprogrammen führen. In diesem Fall sollte der Radiorecorder an einem anderen Ort mit einer gewissen Entfernung von der Störungsquelle aufgestellt werden.

BETRIEB DES CD-/MP3-PLAYERS

1. Den Funktionswahlschalter (1) auf die Position CD/MP3/USB stellen. Das LCD-Display (6) leuchtet auf.

2. Das CD-Fach (7) öffnen und eine CD mit der beschriebenen Seite nach oben einlegen. Die Klappe vorsichtig schließen.

3. Nach wenigen Sekunden erscheint auf dem LCD-Display (6) die Anzahl der Musikstücke (Tracks) der CD.

4. Die Wiedergabe beginnt automatisch.

5. Die Taste PLAY/PAUSE (11) drücken, um die Pausenfunktion zu aktivieren. Das Symbol der Wiedergabe beginnt zu blinken.

6. Durch erneuten Druck der Taste PLAY/PAUSE (11) wird die Pausenfunktion ausgeschaltet.

7. Um die Wiedergabe endgültig abzubrechen, die STOP-Taste (4) drücken und das LCD-Display zeigt die Tracks auf der CD an.

ÜBERSPRINGEN VON TITELN

1. Wird die Taste SKIP + (5) während der Wiedergabe gedrückt, springt man zum nächsten Stück über. Mit der Taste SKIP - (3) springt man hingegen zum vorhergehenden Stück zurück. 2. Die Taste SKIP + (5) oder SKIP - (3) während der Wiedergabe gedrückt halten, um schnell eine bestimmte Stelle des Musikstücks zu suchen.

3. Die Taste loslassen, um zur normalen Wiedergabe zurückzukehren.

4. Auf dem LCD-Display (6) wird immer das aktuelle Musikstück angezeigt.

ENDLOSWIEDERGABE EINES EINZELNEN TITELS

- In der Betriebsart der Wiedergabe.

1. Die Taste MODE (9) drücken.

2. Die Anzeige “REP” erscheint auf dem Display.

3. Der CD-Player gibt den auf dem Display angezeigten Titel kontinuierlich wieder.

4. Zum Löschen der Endloswiedergabe eines einzelnen Titels die STOP-Taste (4) drücken.

ENDLOSWIEDERGABE DES GESAMTEN ORDNERS (ALBUM) HINWEIS: diese Funktion kann nur bei MP3-CD aufgerufen werden. - In der Betriebsart der Wiedergabe.

1. Die Taste MODE (9) zweimal drücken.

2. Die Anzeige “REP ALBUM” erscheint auf dem Display.

3. Der CD-Player gibt den auf dem Display angezeigten Ordner kontinuierlich wieder.

4. Zum Löschen der Endloswiedergabe eines einzelnen Titels die STOP-Taste (4) drücken.

ENDLOSWIEDERGABE DER GESAMTEN CD

- In der Betriebsart der Wiedergabe.

2. Die Taste MODE (9) dreimal drücken.

3. Die Anzeige “REPEAT ALL” erscheint auf dem Display.

4. Der CD-Player gibt die gesamte CD kontinuierlich wieder.

5. Zum Löschen der Endloswiedergabe der gesamten CD wird die STOP-Taste (4) gedrückt.

ZUFALLSWIEDERGABE - In der Betriebsart der Wiedergabe. DEUTSCH17 DHP 549USB

2. Die Taste MODE (9) viermal drücken.

3. Auf dem Display erscheint die Angabe RAND.

4. Der CD-Player spielt die Titel in einer zufälligen Reihenfolge ab.

5. Um die Zufallswiedergabe der Titel zu abzubrechen, die STOP-Taste (4) drücken.

PROGRAMMIERUNG Die Reihenfolge, in der die Stücke wiedergegeben werden, kann programmiert werden.

1. Um die Wiedergabe abzubrechen, die STOP-Taste (4) drücken.

2. Die Taste PROG. (10) drücken, auf dem Display erscheint daraufhin die blinkende Anzeige “PROGRAM P01”.

3. Mit den Tasten SKIP+ (5) oder SKIP- (3) den Titel wählen, der als erster wiedergegeben werden soll.

4. Zur Bestätigung die PROG. Taste (10) drücken.

5. Den Vorgang wiederholen (Schritte 3 und 4), bis alle gewünschten Titel gespeichert wurden und abgespielt werden können (für Audio-CD max. 20 Titel). Im Format MP3-CD können bis zu 99 Titel gespeichert werden.

6. Die Taste PLAY/PAUSE (11) drücken, um die Wiedergabe zu starten.

7. Um die Programmierung zu löschen, wird die STOP-Taste (4) zweimal gedrückt.

ALBUM-FUNKTION HINWEIS: diese Funktion kann nur bei MP3-CD mit Verzeichnisse oder Ordner aufgerufen werden. 1. Soll bei der Wiedergabe eines MP3-Titels das Verzeichnis gewechselt werden, so wird die Taste ALBUM (7) gedrückt, um die nachfolgenden Ordner anzuwählen.

2. Auf dem Display werden die Angabe ALBUM und die Nummer des Ordners angezeigt.

3. Die Tasten SKIP +(5) oder SKIP -(3) drücken, um die Titelnummer im gewählte ALBUM Ordner zu wechseln.

4. Die Taste PLAY/PAUSE (11) drücken, um die Wiedergabe dieses Verzeichnisses zu starten.

BETRIEB USB-EINGANG WIEDERGABE

1. Einen MP3-Player mit USB-Anschlussbuchse an den USB-Eingang (12) anschließen.

2. Den Funktionswahlschalter (1) auf die Position CD/MP3/USB stellen. Das LCD-Display (6) leuchtet auf.

3. Für die korrekte Funktion des MP3-Players prüfen, dass sich keine CD im CD-Fach befindet.

4. Den MP3-Player in den USB-Eingang (12) einstecken.

5. Auf dem LCD-Display (6) wird die Angabe USB angezeigt. Einige Sekunden warten, bis der Player alle MP3-Dateien lädt.

6. Die Wiedergabe beginnt automatisch.

7. Durch erneuten Druck der Taste PLAY/PAUSE (11) wird die Pausenfunktion eingeschaltet.

8. Durch erneuten Druck der Taste PLAY/PAUSE (11) wird die Pausenfunktion ausgeschaltet.

9. Um die Wiedergabe endgültig abzubrechen, die STOP-Taste (4) drücken.

- Für alle anderen Funktionen ist auf den Abschnitt “Betrieb des MP3-CD-Players” Bezug zu nehmen. BETRIEB SD-EINGANG WIEDERGABE

1. Für die korrekte Funktion des MP3-Players prüfen, dass sich keine CD im CD-Fach befindet.

2. Den SD Card in den SD-Eingang (23) einstecken.

3. Den Funktionswahlschalter (1) auf die Position CD/MP3/USB stellen. Das LCD-Display (6) leuchtet auf.

4. Auf dem LCD-Display (6) wird die Angabe CARD angezeigt. Einige Sekunden warten, bis der Player alle MP3-Dateien lädt.

5. Die Wiedergabe beginnt automatisch.

6. Durch erneuten Druck der Taste PLAY/PAUSE (11) wird die Pausenfunktion eingeschaltet.

7. Durch erneuten Druck der Taste PLAY/PAUSE (11) wird die Pausenfunktion ausgeschaltet.

8. Um die Wiedergabe endgültig abzubrechen, die STOP-Taste (4) drücken.

- Für alle anderen Funktionen ist auf den Abschnitt “Betrieb des MP3-CD-Players” Bezug zu nehmen. TECHNISCHE EIGENSCHAFTEN ALLGEMEINES Versorgung: ......................................................... Wechselstrom 230V - 50Hz 8 Batterien “C” (UM2) nicht im Lieferumfang enthalten. Leistungsaufnahme: ............................................ 18 W Maximale Ausgangsleistung: ............................... 2W + 2W Abmessungen: ..................................................... 300x150x220 mm Lautsprecher: ...................................................... 8 Ohm CD-TEIL Lesesystem: ........................................................ Halbleiterlaser Wellenlänge des Laserstrahls: ............................ 790 nm Quantelung: ......................................................... 16 Linearbits pro Kanal Rauschabstand: .................................................. 60dB RADIOTEIL Frequenzbänder: ................................................. FM 87,5-108MHz AM 540-1600KHz DEUTSCH18 DHP 549USB ESPAÑOL
