MANUAL DE UTILIZADOR 2FI4EB FAGOR
Colaboramos na defensa do Meio Ambiente. Por esse motivo, as nossas
• São 100% reciclavels.
• Têm a menor quantidade de peças e material possivel para facilitar a
PORTUGUES Manual de instruções Pag 11
Aparato tipo “X” para grado de
C60T051A3 02•1•10 11:25 Página 1110

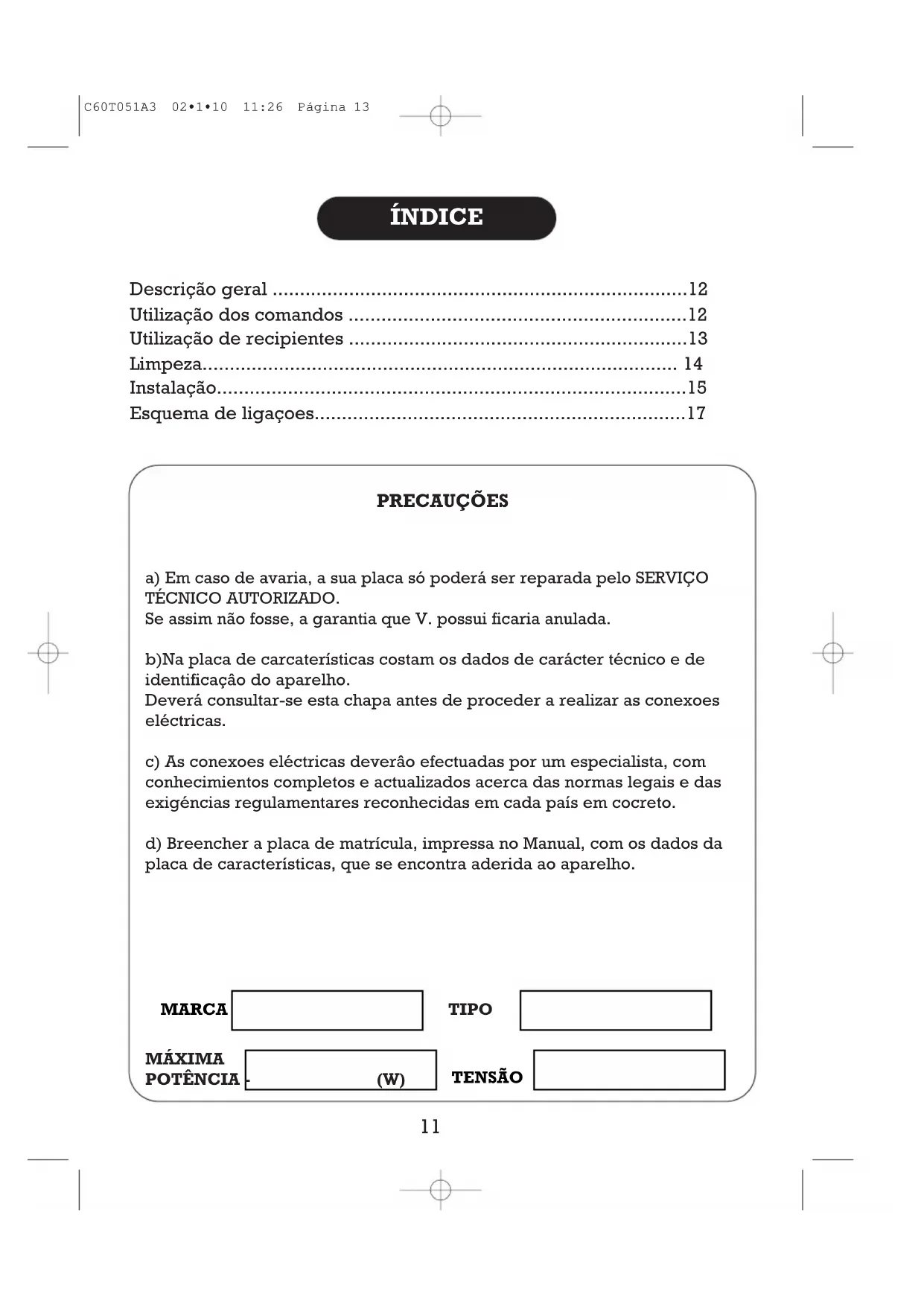

ESQUEMA ELECTRICO C60T051A3 02•1•10 11:26 Página 12ÍNDICE Descrição geral 12
Utilização dos comandos 12
Utilização de recipientes 13
Esquema de ligaçoes17
PRECAUÇÕES MARCA TENSÃO
a) Em caso de avaria, a sua placa só poderá ser reparada pelo SERVIÇO TÉCNICO AUTORIZADO.
Se assim não fosse, a garantia que V. possui ficaria anulada.
b)Na placa de carcaterísticas costam os dados de carácter técnico e de
identificaçâo do aparelho.
conhecimientos completos e actualizados acerca das normas legais e das
exigéncias regulamentares reconhecidas em cada país em cocreto.
d) Breencher a placa de matrícula, impressa no Manual, com os dados da
placa de características, que se encontra aderida ao aparelho.
MÁXIMA POTÊNCIA - (W)
UTILIZAÇÃO DOS COMANDOS Verifique se o comando que V. vai

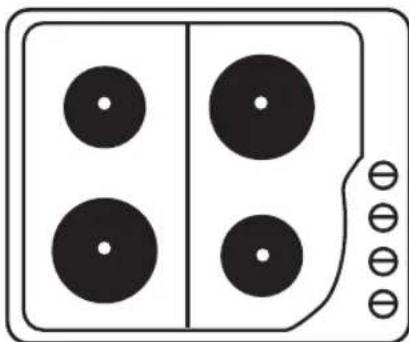

FOCOS ELÉCTRICOS As placas eléctricas têm 6 posições,
com várias potências de aquecimento.
No quadro 1 oferecemos una orientação
referente a estas potências.
Para que entre em funcionamento,V.
poderá fazer girar o botão para a
esquerda ou para a direita, conforme
1150 W 2000 W Preste atenção para que o diâmetro
do recipiente seja igual ou maior que
o do foco que V. vai utilizar.
O foco não deve funcionar sem
nenhum recipiente em cima.
A base do recipiente deverá ser lisa
vermelhas, picadas e
porções relativamente
elevadas de água MINIMO MÁXIMO C60T051A3 02•1•10 11:26 Página 1514
IMPORTANTE: Desligue primeiro a conexão eléctrica do aparelho.
LIMPEZA Se a sua placa for de aço inoxidável,
existem produtos comerciais adquados de
limpeza. Depois de limpa, deverá
enchaguar-se com água e secar-se com um
Se a placa é esmaltada deverá usar-se
água com sabão na sua limpeza. Não
empregue nunca produtos ou esponjas
abrasivas. Elimine ràpidamente as
manchas de vinagre, de limão e de
substâncias ácidas em geral.
Limpe ràpidamente os focos eléctricos com
água e sabão. Aqueça depois o foco
ligeiramente e esfregue-o com papel de jornal.
C60T051A3 02•1•10 11:26 Página 1615

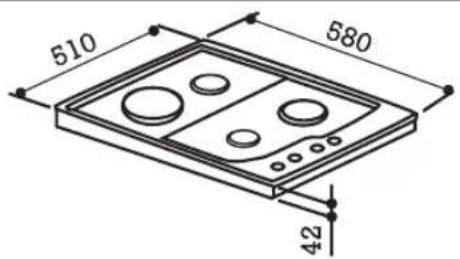

INSTALAÇÃO Antes de efectuar a instalação,
recomendamos-lhe que examine
as medidas dos aparelhos e do
espaço em que vão ser

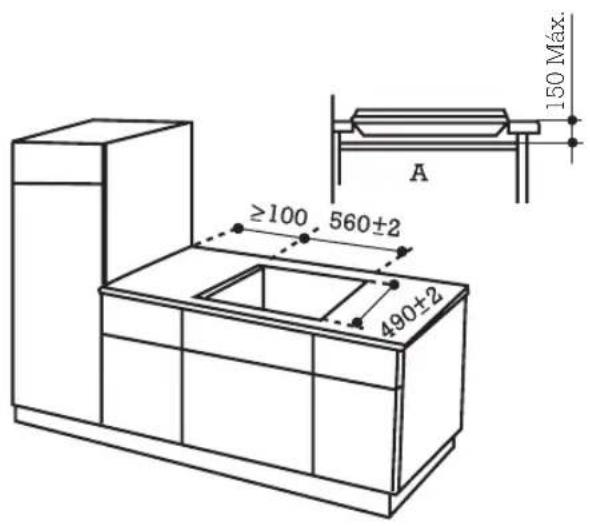

Realize um corte sobre o móvel,
seguindo as intsruções.
Aparelho tipo “X”, para o nível
de protecção contra incêndios.
É obrigatório que o móvel tenha
a prateleira “A”, para evitar o
acesso à placa no interior do
móvel, devido à temperatura que
Esta prateleira deverá ser
montada depois de ter-se
instalado a placa sobre o móvel.

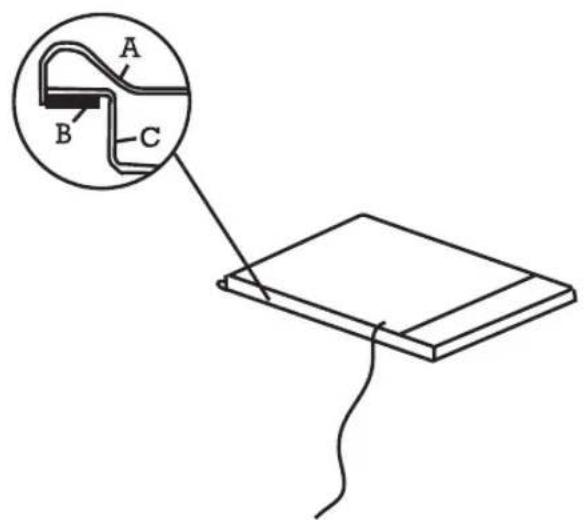

Coloque a placa voltada para
baixo sobre uma mesa, e depois
de ter retirado o papel auto-
colante, cole a junta isolante à
volta de toda a placa.
C60T051A3 02•1•10 11:26 Página 1716
INSTALAÇÃO A seguir, coloque a placa no
espaço aberto do móvel, fazendo
uma forte pressão, para que a
junta isolante se ajuste

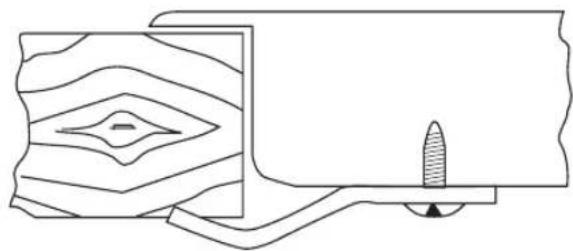

Fixe os 4 enganches da placa
pela parte interna, nos 4 ângulos
do espaço aberto (tanto os
enganches, como as porcas
encontram-se nas embalágens
C60T051A3 02•1•10 11:26 Página 1817
ESQUEMA DE LIGAÇOES A placa é fornecida com cabo de alimentação.
Com o fim de evitar un perigo, no caso de que o cabo de alimentação se
encontre danificado, deverá este ser substituído pelo fabricante, pelo serviço
de post-venda ou por pessoal autorizado.
No caso de que o tipo de conexão na queal va ser instalada a placa não fosse
de (220...240V~) deberá retirar-se o cabo e efectuar-se as ligações tal como
se indica nos quadros anexos (o cabo terá que suportar temperatures de
Deverá ser ligada á rede mediante uma tomada de corrente, de acorde com
o que estabelece a publicação CEE 7, ou por meios dum dispositivo de corte
omnipolar, com uma distãncia de abertura dos contactos, de pelo menos,
Este aparelho respeita as normas europeas 73/23/CEE y 89/336/CEE Potencia total
Placa: 60 cms., 6,3kW PLACA
60 cms 27,5 A 32 A220...240V~ 14 A 16 A220...240V~ Trifasico ∆Tensão TensãoProtecçãoInt.nominalpor fasesProtecçãoInt.nominalpor fases PLACA
60 cms 11 A 12 A380...400V~ 16 A 20 A380...400V~ Trifasico ∆Tensão TensãoProtecçãoInt.nominalpor fasesProtecçãoInt.nominalpor fases
C60T051A3 02•1•10 11:26 Página 19SOMMAIRE Description générale19
