MANUAL DE USUARIO 2FI4EB FAGOR

MANUAL DE INSTALLACION E INSTRUCCIONES PARA USO DE ENCIMERAS INDEPENDIENTES

MANUAL DE INSTALLAÇÃO E INSTRUÇões PARA UTILizar AS PLACAS DE COZINHA INDEPENDENTES

MANUEL D'INSTALLATION ET INSTRUCTIONS POUR L'UTILISATION DE TABLES À CUISSON INDEPENDANTES

Colaboramos en la defensa del Medio Ambiente. Por estarzon, nuestros embalajes:

Son 100% reciclables.
- Tienen la menorcantidad de piezas y material possible para facilitar asi el reciclado.

APOSTE CONNOSCO PELA ECOLOGIA. RECICLE A EMBALAGEM.

Descripción general 4

Utilizacion de los mandos. 4

Utilizacion recipientes. 5

Limpieza 6

Instalación 7

Esquema de conexiones 9

Esquema electrico. 10

ADVERTENCIA

• Sólo el Servicio Técnico Autorizzato pueda reparar su plaza en caso de avería.
  De lo contrario, la garantía que posee quedará invalidada.
• En la plaza de caracteristicas figuran los datos技术和 yde identificacion del aparato.
  -Esta placadebeseresconsultadaanpestadeprocederalasconexioneseléctricas.
• Las conexiones electricas deben ser efectuadas por un especialista que esté al corriente de las dispositions legales y de las exigencias normativas reconocidas en cada País.
• Rellenar los datos edjuntos con los datos de la plaza de caracteristicas adherida al aparato.

Marca:

Tip:

Pot.max:

W

Tensión:

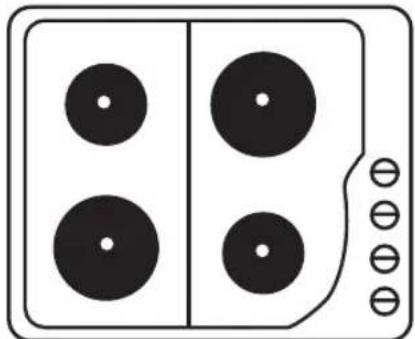

DESCRIPCION GENERAL

4 FOCOS ELECTRICS

Foco Normal

1,5kW-1kW 2kW

2kW
1,5kW - 1kW Foco Normal

UTILIZACION DE LOS MANDOS

Asegürese de que el mando que va a acontecer, corresponde alAGO que quiera utiliser.

FOCOS ELECTRICS

Las placas electricas tienen 6 posiciones, con-distinas potencias de calentimiento. En la tabla 1 le damos una orientacion de estas potencias.

Para su funciona,ould girar el boton hacer la izquierda, o hacla la derecha segun como desee.

TABLE 1

0	MINIMO MAXIMO 1 2	3	4 5
DESCONECTADO	SUAVE	MEDIO	FUERTE
	Mantener en caliente	Cocer y asar carnes blancas, pescados, embutidos	Cocer y asar carnes rojas, picadas, tortillas
	Preparar salsas delicadas y cremas	Hervir patatas, legumbre, sopas	Freir patatas, pescados, pastas
		Preparar salsas	Poner en ebullición cantidades relativamente grandes de agua
1000 W. normal	100 W 165 W	250 W 500 W	750 W 1000 W
1500 W. p rojo	135 W 165 W	250 W 500 W	750 W 1500 W
2000 W. p rojo	175 W 220 W	300 W 850 W	1150 W 2000 W

UTILIZACION DE RECIPIENTES

FOCOS ELECTRICS

Cuide que el diametro del recipiente sea igual o mayor que el del foco que va a utiliser.

El foco no debe funciona ar sin
recipient.
La base del recipiente ha de ser
plana y estar seca.

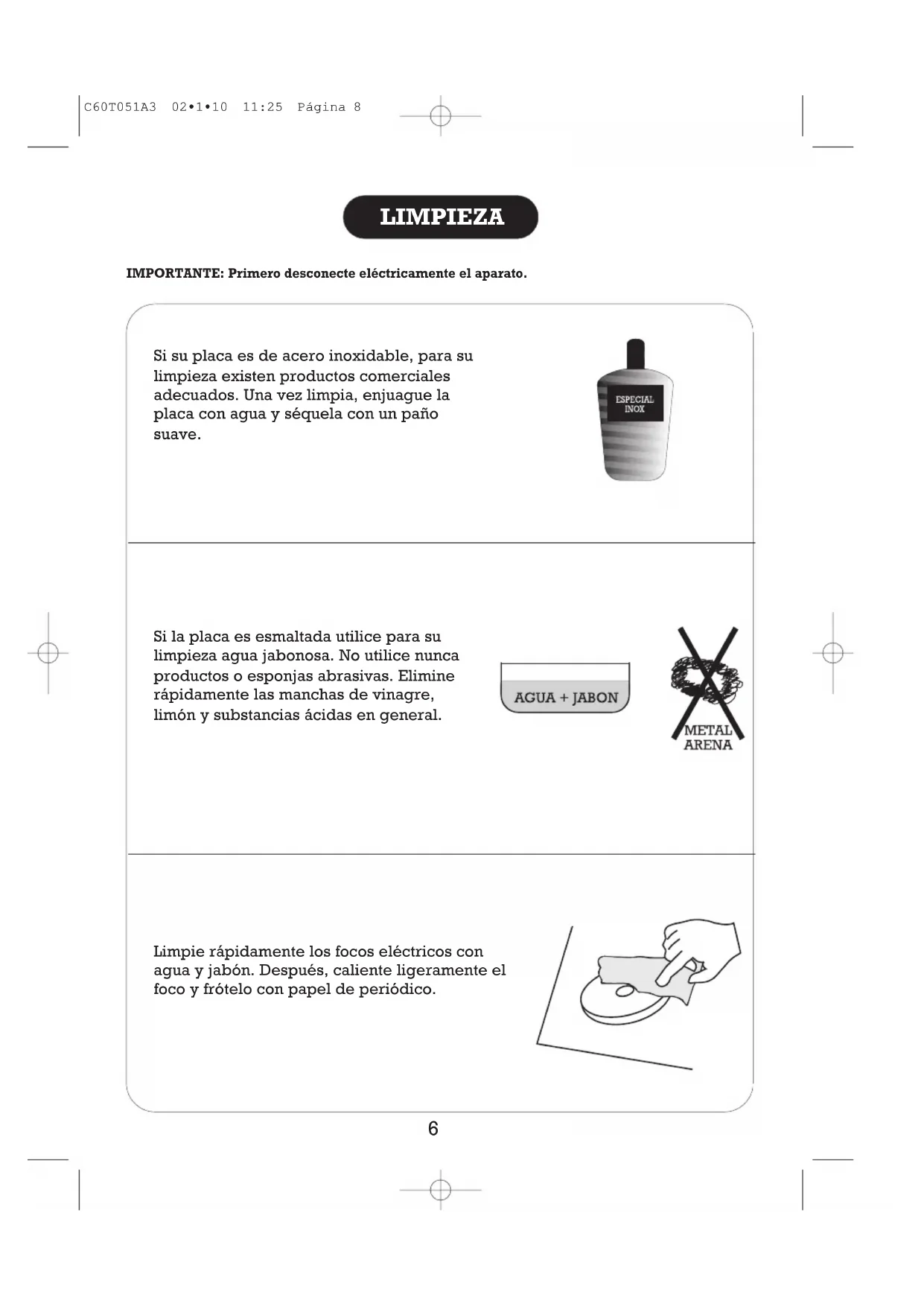

LIMPIEZA

IMPORTANTE: Primero desconecte electricamente el aparato.

Si su placas es de acero inoxidable, para su limpieza existen productos commerciales adecuados. Una vez limpia, enjuague la placac con agua y sequela con un paño suave.

Si la plac es esmaltada utilise para su limpieza agua jabonosa. No utilise nunca produits o esponjas abrasivas. Elimine rápidamente las manchas de vinagre, limón y substancias acidas en general.

Limpie rápidamente los focos electricos con agua yjabón. Después, caliente ligeramente el foco y fróteo con papel de periodico.

INSTALLACION

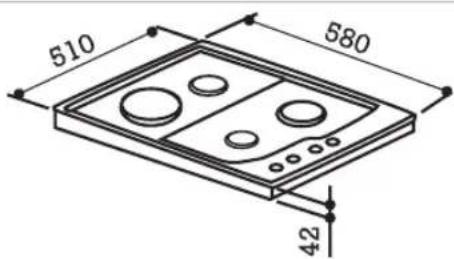

Antes de proceder a la instalacion, le rogamos examine las medidas de los aparatos y del nicho de encastre.

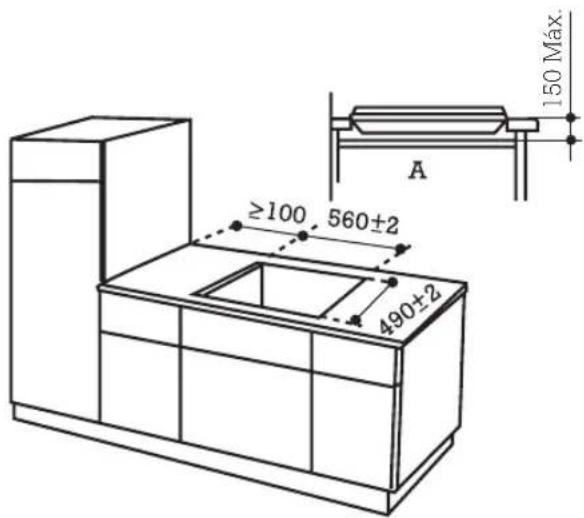

Realice un corte encima delmueble, siguiendo las instrucciones. Aparato tipo "X" para grado de proteccion contra incendios.

NOTA:

Obligatoriamente el mueble邮轮a colocada la balda "A" para que no haya acceso a la encimera por el interior del mueble,debido a la temperatura que alcanza.

Esta balda se colocará antes de que haya fijado la encimera al mueble.

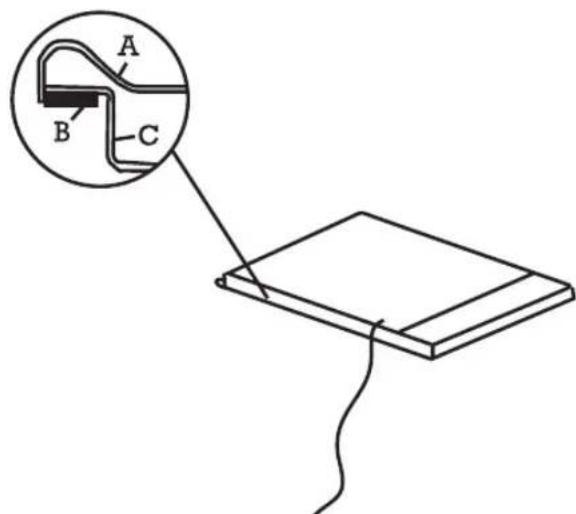

Coloque la placacoba abajo sobre una mesa,y retirando el papel adhesivo,pegue la junta de estanquidad en toda la vuelta de la plac.

A: MESA DE TRABAJO

B:JUNTA

C: CUBIERTA INFERIOR

NOTA: NO UTILIZAR MATERIALS NO REMOVIBES COMO LA SILICONA.

INSTALLACION

Cologne a continuación la placen el hueco del mueble, presionando bien para que la junta de estanquidad haga buena cierre.

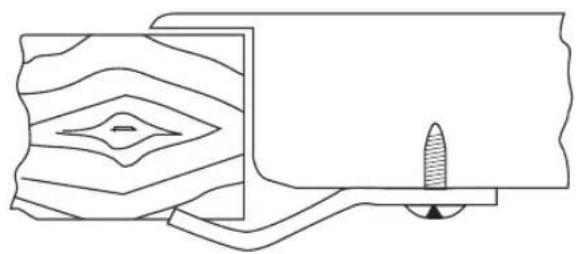

Amarre los 4 enganches de la placar por la parte inferior, en las 4 esquinas del hueco. (Enganches y tuercas en bolsas de accesorios).

ESQUEMA DE CONEXIONES

La plac se suministra con cable de alimentacion.

Si el cable de alimentacion está dañado debe ser sustituido por el fabricante o servicios posventa o personal autorizado con el fin de evitar un peligro.

Si el tipo de conexión donde se ha de instalar la placá es Distinto de (220...240V~) retirar el cable y realizar el conexionado según cuadros adjuntos. (El cable debe soportar temperatas de 120^ ).

Debe ser connectada a la red por medio de una toma de corriente conforme a la publicacion CEE 7 o de un dispositivo de corte omnipolar con una distancia de aperture de los contactos de al menos 3mm

Potencia total

Placa: 60 cms., 6,3kW

PLACA				Trifasico Δ
	Tensión Tensi	Int nominal por fases	Protección		Int nominal por fases	Protección
60 cms 2	7,5 A 32 A220.	.240V~	14 A 16 A	220...240V~

PLACA	Trifasico Δ
	Tensión Tensi	Int nominal por fases	Protección		Int nominal por fases	Protección
60 cms	1 A 12 A380...4	400V~ 16	A 20 A380...400V~

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

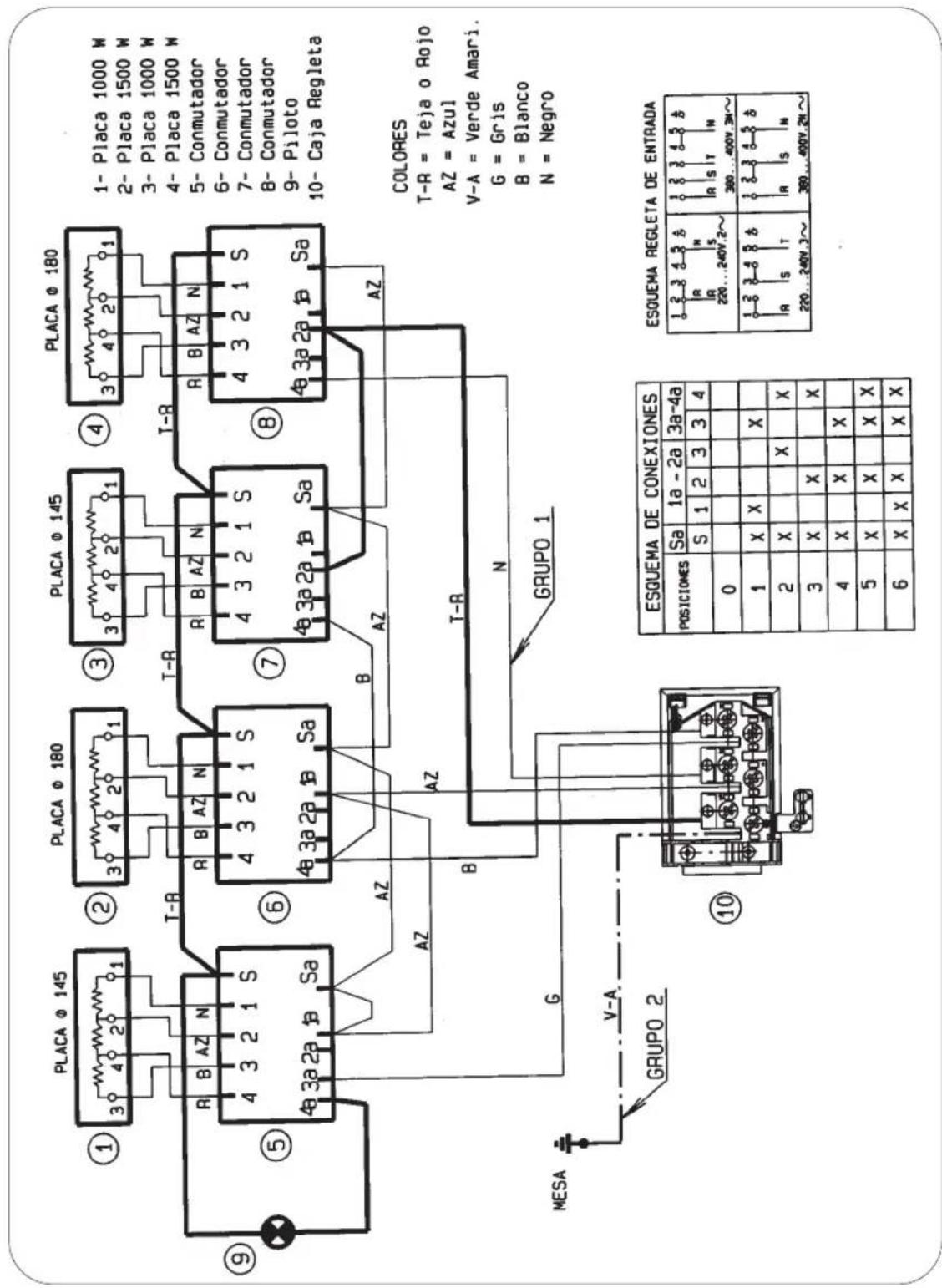

ESQUEMA ELECTRICO
