GEBRUIKSAANWIJZING 2FI4EB FAGOR

INSTALLATIE EN GEBRUIKSAANWIJZING

C60T051A3 02·1·10 11:25 Págnina 2

APUESTE CON NOSOTROS POR LA ECOLOGÍA. RECICLE EL EMBALAJE.

Wij maken ons sterk voor het Milieu. Om deze reden+zijn once verpakkingen:

• 100% recycleerbaar
• Vervaardigd met zo min möglichk onderdelen en materialen waardoordie beter en makkelijer gervcled+kennen worden.

ESPANOL

Manual de INSTRUCCIONES Pag 3

PORTUGUES

Manual de instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRANCAIS

Gebruiksaanwijzing... .Pag 32

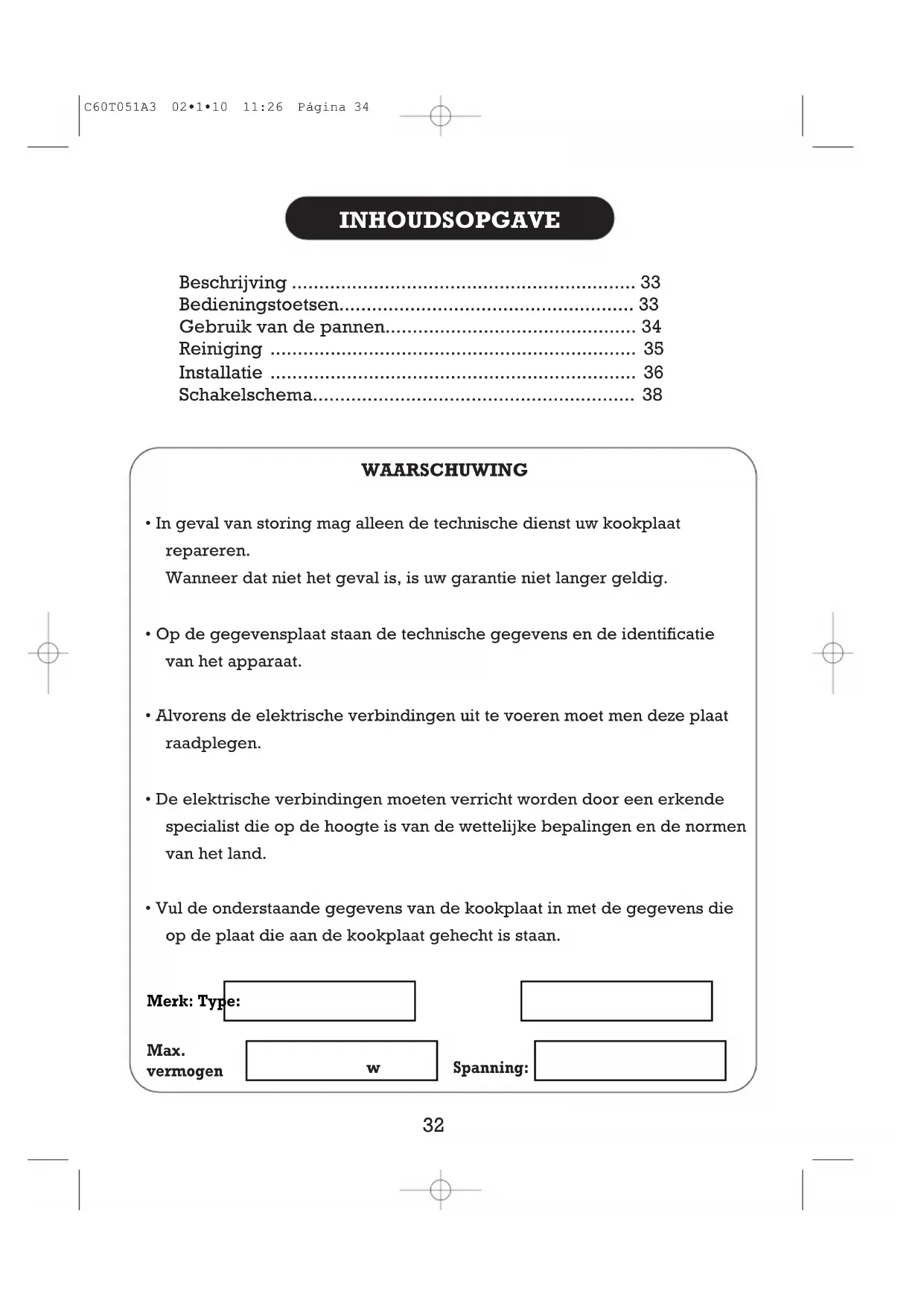

INDICE

Bedieningstoetsen 33

Gebruik van de pannen 34

Reiniging 35

Installatie 36

Schakelschema. 38

WAARSCHUWING

• In geval van storing mag alleen de technische Dienst uw kookplaat repareren.
  Wanner dat nicht het geval is, is uw garantie nicht langer geldig.
• Op de gegevensplaat staan de technische gegevens en de identificatie van het apparaat.
• Alvorens de elektrische verbindingen uit te voeren要去 men denenplaat raadplegen.
• De elektrische verbindingen要去en verricht worden door een erkende specialist die op de hoogte is van de wettelijk bepalingen en de normen van het land.
• Vul de onderstaande gegevens van de kookplaat in met de gegevens die op deplaat die aan de kookplaat gehecht is staan.

Merk:Type:

Max. vermogen

W

Spanning:

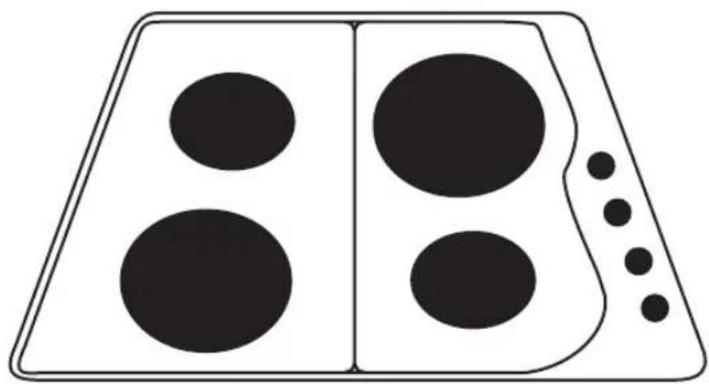

BESCHRIJVING

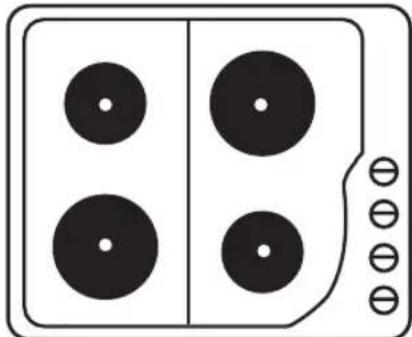

4 ELECTRISCHE KOOKPLAAT

Gewoon brand punt

1,5kW - 1kW 2kW

2kW
1,5kW - 1kW Gewoon brand punt

BEDIENING

Verzeker U ervan dat knop die u gaat gebruiken daadwerkelijk 1 overeenstemt met de gaspit die u wilt gaan gebruiken.

De electrische kookzones hebben 6
posities met verschillende vermogens. In
tabel 2 worden deze weergegeven.
Om deze aan te zetten kurz u de knop
haar links of maar rechts draaien, net wat u
wilt.

TABLE 1

0	MINIMUM MAXIMUM 1 2	3	4 5
UIT ZACHT		MIDDEN	HARD
	Warm huoden	Koken en braden van wit vlees, vis en vleeswaren	Koken en branden van rood vlees, tortilla's
	Om sauzen en cremesoep te bereiden	Aardappelen en peulvruchten koken, soepen	Aardappelen bakken, vis, pasta
		Sauzen bereiden	Relatief grote hoeveelheden water koken
1000 W.	100 W 165 W	250 W 500 W	750 W 1000 W
1500 W.	135 W 165 W	250 W 500 W	750 W 1500 W
2000 W.	175 W 220 W	300 W 850 W 1	150 W 2000 W

U moet er goed op letten dat de doorsnede van de pan gelijk is aan de doorsnede van de kookplaat die u gaat gebruiken.

U moet de kookplaat nooit aanzetten wonneer er geen pan op staat.

De bodem van de pan moet vlak en droog+zijn.

REINIGING

BELANGRIJK: Sluit eerst de stroomtoevoer van het apparaat af.

Indien uw kookplaat van roestvrij staal is, zich er speciale schoonmaakmiddelen te koop. Na reiniging van de kookplaat要去 u die goed met ruim water afspoelen en afdrogen met een zachte doeck.

Indien de kookplaat geëmailleerd is, dan kan die het best gereinigd worden met zeepwater. In geen geval mogen er bijtende middelen of schuursponsen gebruikt worden.Verwijder aanslag met azijn, citroen en zure stoffen in het algemeen.

WATER+ZEEP

Reinig de elektrische kookplaten met water en zeep. Daarna moet u de plantalichtelijk opwarmen en er met krantenpapier overheen wrijven.

INSTALLATIE

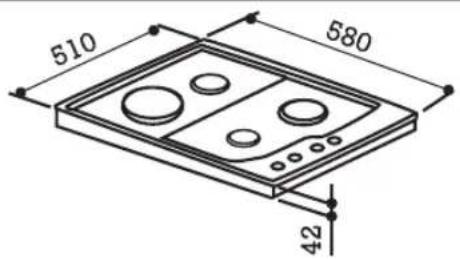

Alvorens over te gaan tot de installmentie, verzoeken wij u goed te controleren of de maten van het apparaat overeenkomen met die van de opening waarin dat geplaatst za worden.

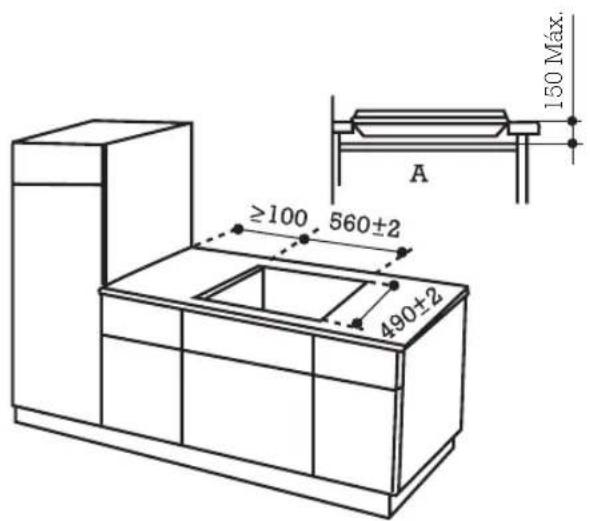

Breng daarna overeenkomstig de instructies een opening aan in het keukenmeubilair. Apparaat van het soort "X" voor de beschermingsgraad gegen brandgevaar.

OPMERKING: Volgens de normgeving is menverplicht in het keukenmeubilair een afdekplaat "A" aan te brengen zodate men aan de binnenkant van het keukenmeubilair Niet in contact kan komen met de kookplaat, dit vanwege de hoge temperaturen die waar hunnen ontstaan. Deze dekplaten worden aangebracht nadat de kookplaat in het keukenmeubilair is geplaatst.

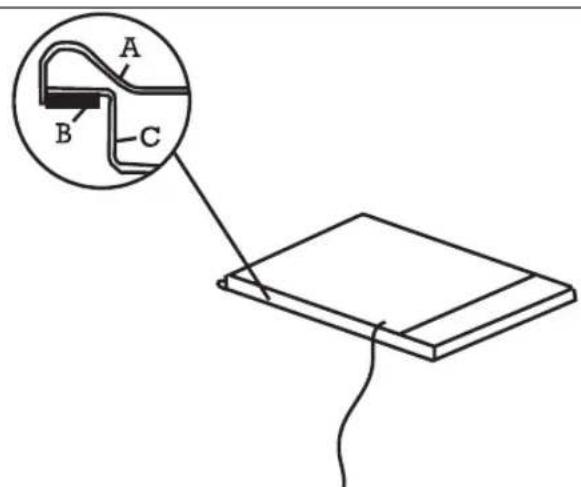

Plaats deplaat ondersteboven op een tafel. en verwijder het plankstrippen en breng dan de luchtdichte aflsuitstrip rond de kookplaat aan.

A:WERKTAFEL

B:AFSLUITSTRIP

C: ONDERKANT DEKSEL

OPMERKING: GEEN MATERIALEN GEBRUIKEN DIE NIET VERWIJDERD KUNNEN WORDEN, ZOALS SILICONE.

INSTALLATIE

Plaats daarna de kookplaat in de opening van het keukenmeubilair, en druk die stevig aan zodate luchtdichte aflsuiing hermetisch vast komt te zitten.

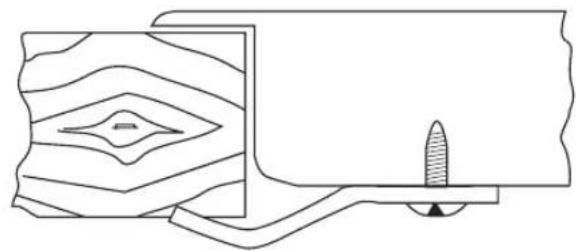

Breng de vier klemmen aan de onderkant van de kookplaat aan en schroef die vast in de vier hoeken van de opening. (Klemmen en schroeven bijgeleverd in de zak met accessoires).

SCHAKELSCHEMA

De kookplaat worden met voedingskabel geleverd.

Indien de voedingskabel beschadigd is moet die om gevaren te wermijden door de fabrikant, de klantenservice of door bevoegd personeel verrangen worden.

Wanneer de spanning op deplaats waar de kookplaat geinstalleerd要去 worden Niet 220...240 V~ is,要去 de kabel verwijderd worden en de verbinding tot stand gebracht worden volgens de bijgeleverde tabellen. (De kabel要去 temperaturen van 120^ hunnen verdragen).

De kookplaat要去hlichtnet worden aangesloten overeenkomstig de publicatie CEE 7 of door een ominpolaire aansluiting waar bij de contacten tenminste 3mm van elkaar gescheden zich.

Totale vermogen

Kookplaat: 60 cm, 6,3 kW

KOOKPLAAT				Driefasig Δ
	Spanning Sparrnirginaileint. per fase	Bescherming		nominaleint. per fase	Bescherming
60 cms 27,5	A 32 A220...24	40V~ 14	A 16 A22	0...240V~

KOOKPLAAT	Driefasig Δ
	Spanning Spanning	nominale int. per fase	Bescherming		nominale int. per fase	Bescherming
60 cms 11	A 12 A380...400	V~ 16 A	20 A380	..400V~

Dit apparaat voldoet aan de Europese richtlijnen 73/23/EEG en 89/336/EEG
