MANUAL DE USUARIO 3CF950SXBUT FAGOR

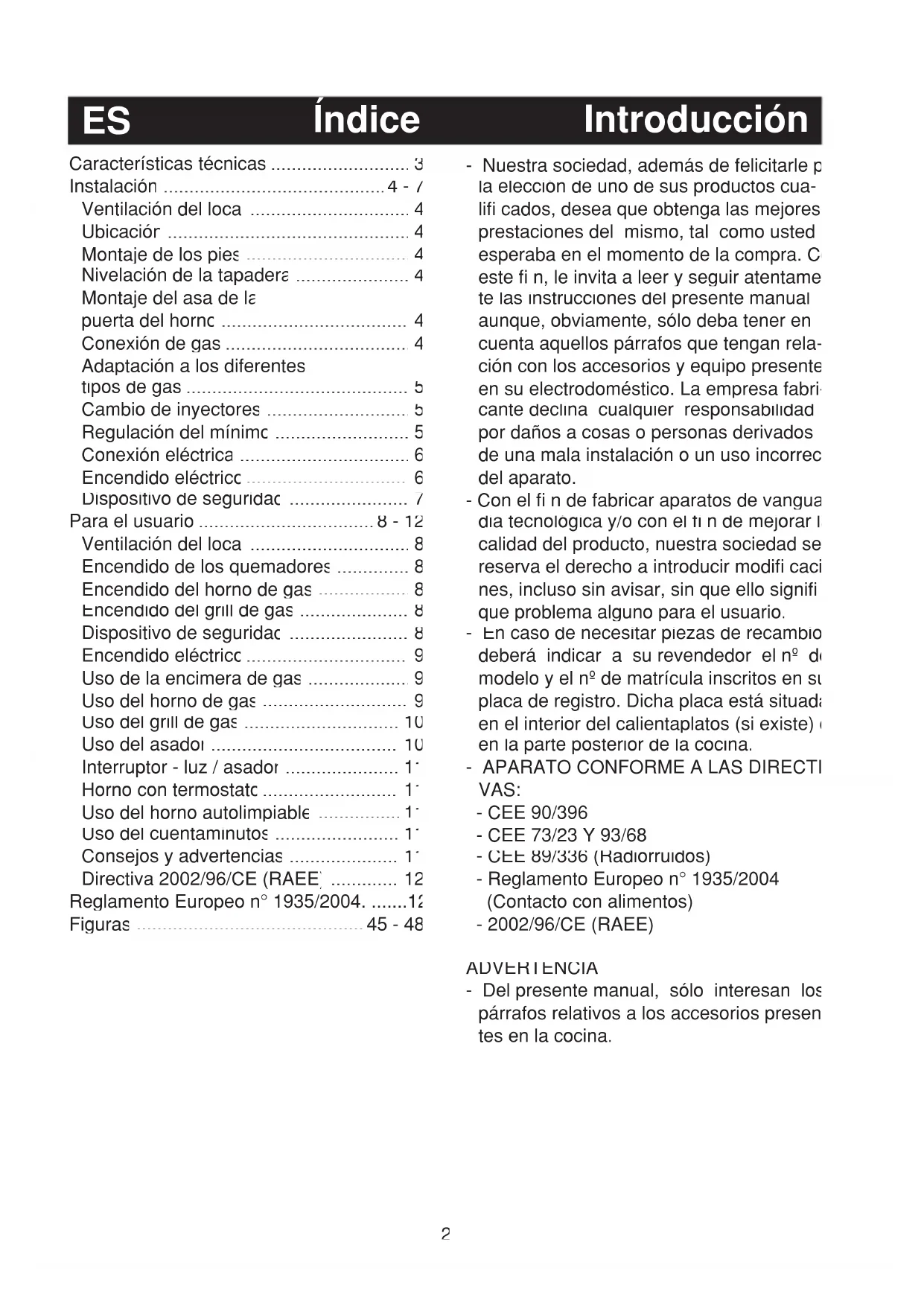

Características técnicas ...... 3

Instalación 4 - /

Ventilación del loca 4

Ubicaciór 4

Montaje de los pies 4

Nivelación de la tapadera 4

Montaje del asa de la puerta del hornc 4

Conexión de gas 4

Adaptación a los diferentes tipos de gas 5

Cambio de inyectores .... 5

Regulación del mínimo 5

Conexión eléctrica 6

Encendido eléctricc 6

Dispositivo de seguridad 7

Para el usuario 8 - 12

Ventilación del loca 8

Encendido de los quemadores 8

Encendido del horno de gas 8

Encendido del grill de gas 8

Dispositivo de seguridad 8

Encendido eléctricc 9

Uso de la encimera de gas 9

Uso del horno de gas 9

Uso del grill de gas 10

Uso del asadoi 10

Interruptor - luz / asador 1

Horno con termostatc 1

Uso del horno autolimpiable 1

Uso del cuentaminutos 1

Consejos y advertencias 1

Directiva 2002/96/CE (RAEE) 12

Reglamento Europeo n° 1935/2004. .....12

Figuras 45 - 48

- Nuestra sociedad, además de felicitarle p la elección de uno de sus productos cualifi cados, desea que obtenga las mejores prestaciones del mismo, tal como usted esperaba en el momento de la compra. C este fi n, le invita a leer y seguir atentame te las instrucciones del presente manual aunque, obviamente, sólo deba tener en cuenta aquellos párrafos que tengan relación con los accesorios y equipo presente en su electrodoméstico. La empresa fabricante declina cualquier responsabilidad por daños a cosas o personas derivados de una mala instalación o un uso incorrec del aparato.

- Con el fi n de fabricar aparatos de vangua dia tecnologica y/o con el ti n de mejorar I calidad del producto, nuestra sociedad se reserva el derecho a introducir modifi caci nes, incluso sin avisar, sin que ello signifi que problema alguno para el usuario.

- En caso de necesitar piezas de recambio deberá indicar a su revendedor el n° de modelo y el n° de matrícula inscritos en su placa de registro. Dicha placa está situada en el interior del calientaplatos (si existe) en la parte posterior de la cocina.

- APARATO CONFORME A LAS DIRECTIVAS:

- CEE 90/396

- CEE 73/23 Y 93/68

- CEE 89/336 (Radiorruidos)

- Reglamento Europeo n° 1935/2004 (Contacto con alimentos)

- 2002/96/CE (RAEE)

ADVERIENCIA

- Del presente manual, sólo interesan los párrafos relativos a los accesorios presentes en la cocina.

ES

Características técnicas

Dimensiones externas nominales	Cocinas 90x60
Altura de la bancadaAltura con tapa levantadaProfundidad con puerta cerradaProfundidad con puerta abiertaAnchura	cm. 85cm. 14cm. 59cm. 100cm. 90

Dimensiones útiles	Horno con grill
Anchura	cm. 75
Profundidad	cm. 48
Altura	cm. 33
Volumer	l. 119

QUEMADORES DE GAS (inyectores y capacidades)

Gas	Quema-dor	Inyector	Capaci-dad reducida (kW)	Capaci-dad nomina (kW)
G20 mbar	auxiliar semirráp.	76	0,45	1,00
		94	0,60	1,65
	rápidohornc	128	0,95	2,90
		135	1,20	3,30
	grillultrarrap.int	130	-	3,00
		63
	ultrarrap.ext.	140	2,10	4,25
G20 28-30 mbar G31-3/ mbar	auxiliar semirráp.	50	0,45	1,00
		65	0,60	1,65
	rápidohornc	85	0,95	2,90
		90	1,20	3,30
	grillultrarrap.int	86	-	3,00
		37
	ultrarrap.ext.	97	2,10	4,25

EQUIPAMIENTO

Todos los modelos poseen el dispositivo de seguridad de los quemadores del horno y del grill.

Además, según los modelos, las cocinas pueden disponer de:

• Dispositivo de seguridad en uno o má quemadores de la encimera
• Encendido eléctrico de los quemadores superiores
• Encendido eléctrico de los quemadores de horno y del grill
• Paredes del horno con esmalte autolimpia ble
• Termostato para el horno
• Iluminación eléctrica del hornc
• Asador
• Quemadores del gril
• Cuentaminutos mecánico

Sobre la DISPOSICIÓN DE LOS QUEMA- DORES EN LA ENCIMERA, ver los modelos representados en la figura 1 del final (c manual

Sobre el ESQUEMA ELÉCTRICO, ver la fi gura 2 del fi nal del manua

La placa de registro indica la potencia eléctrica. La placa está situada en el interio del calientaplatos (si existe) o en la parte posterior de la cocina.

En la cubierta del manual hay una copia de la placa.

Cat: ver placa en cubierta;

Clase 1 o 2.1

Cocinas de tipo "X"

ES

Instalación

INSTALACIÓN

La instalación la debe realizar personal cual lifi cado que se deberá atener a las normas de instalación vigentes.

Antes de la instalación, asegúrese de que las condiciones de distribución local (naturaleza y presión del gas) y la regulación del aparato son compatibles. Las condiciones de regulación de este aparato están escritas e la placa de la cubierta.

Este aparato no está conectado a un dispositivo de evacuación de los productos en combustión. Deberá instalarse y conectarse según las normas de instalación en vigor.

Este aparato puede instalarse y funcionar sólo en locales permanentemente ventilado según las normas nacionales en vigor.

VENTILACIÓN DEL LOCAL

Los locales en los que se instalan esto aparatos de gas deben estar ventilados par permitir una buena combustión del gas y ur adecuada ventilación. En concreto, la corriete de aire necesaria para la combustión no debe ser inferior a 2 m3/h por cada kW de capacidad nominal instalado.

UBICACIÓN

Desembale la cocina por completo, incluido el plástico que recubre las partes esmaltado inoxidables.

Coloque la cocina en un lugar seco, accesible y sin corrientes de aire. Colóquela alejada de paredes que se resientan de calor (madera, linóleo, papel, etc.).

La cocina puede instalarse sola o entre dos muebles cuyas paredes deben resistir una temperatura de 100°C y no deben superar la altura de la encimera.

MONTAJE DE LOS PIES (NIVELACIÓN)

Las cocinas están equipadas con pies reglables que se enroscan respectivamente a las cuatro esquinas de la cocina. Moditi car do la posición de los pies, se puede regular la altura del aparato para arrimarlo al mueb con precisión, para nivelarlo respecto a las otras superfi cies y para obtener una distribución uniforme de los líquidos contenidos en las ollas y fuentes. Ver fi gura 3

NIVELACIÓN DE LA TAPADERA

Los modelos dotados de una tapadera de cristal están equipados con unos muelles especiales de nivelación que van insertado en la charnela para amortiguar y regular el cierre de la tapadera.

MONTAJE DEL ASA DE LA PUERTA DEI HORNO

Fijar el asa entregada con el aparato mediante los dos tornillos correspondientes. Ver fi gura 4

CONEXIÓN DE GAS

Antes de conectar la cocina, asegúrese de que esté preparada para funcionar con e gas que se le vaya a suministrar. En caso contrario, realice la transformación indicada en el párrafo “Adaptación a diferentes tipos de gas”. La conexión del aparato se realiza a la derecha. Si el tubo tiene que colocarse detrás, debe mantenerse en la parte inferio En esa zona, la temperatura es de uno 50°C.

- Conexión rígida (ver fi gura 5 dibujo A) La conexión al gas de la red puede realizarse con un tubo metálico rígido (A). Par hacerlo, se debe desmontar el portagoma (si ya está montado) y enroscar el mangu rígido a la rosca de la rampa; la unión cor el manguito rígido, si no está montado en la rampa, se encuentra entre los accesoría de la cocina.

- Conexión con tubo de goma en portagoma (ver fi gura 5 dibujo B y C)

Se realiza con un tubo de goma que lleve la marca de conformidad con las normas vigor. El tubo debe cambiarse en la fecha indicada y debe llevar dos abrazaderas de manguera normalizadas en ambos extremos. También debe ser totalmente accesible de manera que se pueda controlar su estado en toda su longitud.

ES

Instalación

• Conexión con tubo metálico fl exible (A) La conexión se realiza con un tubo confer me a las normas nacionales, enroscado a manguito mediante una junta estanca.
• Tras la instalación, se debe comprobar la estanqueidad de la conexión.
• Para el funcionamiento con B/P, comprue be que la presión del gas sea la adecuada según lo indicado en la placa de registro

IMPORTANTE:

• Utilice solamente tubos de goma normaliz dos. Para GPL, use un tubo que se ajuste a las normas nacionales en vigor.
• Evite las curvas bruscas en el tubo y man téngalo alejado de paredes calientes.

Referencias a las normas de instalación pa empalme de gas del equipo: ISO 7-1

ADAPTACIÓN A LOS DIFERENTES TIPO DE GAS

En caso de que la cocina no estuviera preparada para funcionar con el tipo de gas disponible, se deberá modifi car en siguiente orden:

- Sustitución de los inyectores (consultando el cuadro de la pág. 3);

- Regulación del aire primaria;

- Regulación de los "mínimos".

Nota: todas las veces que cambie tipo de gas, pegue sobre la etiqueta que contiene el número de identifi cación la indicación de gas con la nueva regulación.

PARA SUSTITUIR LOS INYECTORES DE LOS QUEMADORES DEL PLANO DE TRABAJO (fi g. 6

• Retirar la rejilla, el repartidor de llama (A) y los quemadores (B).
• Desenroscar y retirar el inyector situado e el fondo de cada portainyector (C).
• Sustituir el inyector según las indicaciones de pág. 3; enroscar y apretar a fondo.
• Controlar el correcto mantenimiento de fl ujo del gas
• Reinstalar los quemadores, los repartidore de llama y la rejilla.

En caso de quemador triple corona (fi g. 6b)

• ejecutar las operaciones precedentemente indicadas y además:
• desenroscar los dos tornillos que fi jan la placa de protección D y sustituir el inyecto lateral según indicaciones de la tabla de pág. 3; enroscar y apretar a fondo

PARA SUSTITUIR EL INYECTOR DEL QUEMADOR DEL HORNO (fig. 7a)

. Aflojar el tornillo de fijación del fondo horno.
. Retirar el fondo horno (empujándolo hacia atrás y elevándolo).
. Retirar el tornillo que fi ja el quemador hor y retirar el quemador horno mismo.
. Sustituir el inyector, utilizando para ello ur llave tubular de 7 mm.

PARA SUSTITUIR EL INYECTOR DEL QUEMADOR DEL GRILL (fi g. 7b

• Quitar el quemador tras soltar los dos tornillos de fi jaciór
• Sustituir el inyector utilizando una llave tubular de 7 mm.

CONSEJOS IMPORTANTES:

• No apriete demasiado los inyectores;
• una vez realizado el cambio, compruebe l estanqueidad de todos los inyectores.

REGULACION DEL "MÍNIMO" QUEMADO RES DE LA ENCIMERA

En caso de que la cocina deba funcionar co gas líquido (B/P), el by-pass de las espitas debe atornillarse a fondo.

La cocina puede estar dotada de espita de tipo "A", con el by-pass en el interior (se accede a ellos introduciendo un pequen destornillador en la varilla) o del tipo "B" con el by-pass exterior, situado a la derecha (se accede directamente). Ver fi gura 9

En caso de que la cocina deba funcionar co gas natural, se procede del siguiente modo para ambos tipos de espita:

- encender el quemador con la llama al máximo

ES

Instalación

• quitar el mando simplemente tirando, sin hacer palanca sobre el panel frontal que se podría dañar
• acceder al by-pass con un pequeno d stornillador y desenroscar unas 3 vueltas (girando el destornillador en el sentido antihorario)
• girar la varilla de la espita en sentido antihorario hasta el final, la llama estará a máximo;
• enroscar de nuevo lentamente el by-pass sin colocar axialmente el destornillador hasta reducir la llama a unos 3/4, cor probando que es suti cientemente estable incluso con una corriente moderada de aire.

REGULACION DEL "MÍNIMO" QUEMA- DOR DEL HORNO

En caso de que la cocina deba funcionar co gas líquido (B/P), el by-pass de las espitas debe atornillarse a fondo

En cambio, si la cocina funciona con g natural, se procede del siguiente modo

• quitar el fondo del horno (empujándolo hacia un lado y levantándolo)
• encender el quemador del horno colocando el mando en la posición de “máximo”
• cerrar la puerta del horno;
• acceder al by-pass del termostato (ver fig 10)
• desenroscar unas 3 vueltas del by-pass d termostato;
• tras 5 o 6 minutos, poner el mando en la posición de "mínimo"
• enroscar lentamente el by-pass comprado bando que la llama se reduce a través del cristal de la puerta (cerrada) hasta que la llama tenga unos 4 mm. de longitud. Se aconseja no reducir excesivamente la llan que debe mantener su estabilidad incluso con la corriente de aire provocada por la apertura o cierre bruscos de la puerta
• apagar el quemador, colocar de nuevo el fondo del horno.

CONEXIÓN A LA RED ELÉCTRICA

Antes de realizar la conexión, comprueb lo siguiente:

- que la tensión de la red corresponde a la indicada en la placa de registro;

- que la toma de tierra funciona.

En caso de que no pueda acceder fácilmente a la toma de tierra, el instalador debe colocan un interruptor con una distancia de apertura de los contactos igual o superior a 3 mm.

Si el aparato está equipado con un cable si clavija, la clavija que se debe emplear debe ser del tipo normalizado y se debe tener en cuenta que:

• el cable verde-amarillo debe conectarse a la toma de tierra
• el cable azul para el neutro;
• el cable marrón para la fase;
• el cable no debe entrar en contacto col paredes cuya temperatura sea superior a 75°C
• en caso que se deba sustituir el cable el nuevo debe ser del tipo HO5RR-F H05V2V2-F con la sección adecuada (ver esquemas de la fig. 2)
• en caso de que el aparato se entregu sin cable, utilizar uno del tipo HO5RR-F o H05V2V2-F con la sección adecuada (ver esquemas de la ti g. 2)

IMPORTANTE: el fabricante declina cual quier responsabilidad por daños derivada d incumplimiento de las instrucciones y de la normativa en vigor. Es recomendable comprobar que la toma de tierra del aparato se haya realizado correctamente (ver esquema de la fi g. 2 al fi nal del manual

PARA COCINAS CON ENCENDIDO ELÉCTRICO

Las distancias correctas entre el electrodo y el quemador se indican en las figuras 7a,7b,8a,8b.

Si no salta la chispa, no es conveniente insistir, se podría dañar el generador. Causas posibles de un funcionamiento anómalo (inefi caz

- bujía húmeda, con restos o rota;

ES

Instalación

• distancia incorrecta entre el electrodo y el quemador;
• hilo conductor de la bujía roto o sin vaina;
• chispa que descarga a tierra (en otras partes de la cocina):
• generador o microinterruptor dañados;
• acumulación de aire en los conductos (especialmente tras un período largo de inactividad):
• proporción aire-gas incorrecta (mala carburación).

EL DISPOSITIVO DE SEGURIDAD

La distancia correcta entre el extremo del € mento sensible del termopar y el quemador está indicada en las fi guras 7a,7b,8a,8b Para controlar la efi ciencia de la válvula, s los siguientes pasos

• encender el quemador y dejarlo funcionar do unos 3 minutos;
• apagar el quemador poniendo el mando e la posición de cerrado (●);
• tras 90 segundos (para los quemadores de la encimera) o 60 segundos (para los quemadores del horno y del grill), colocar el mando en la posición de abierto;
• dejar el mando en esa posición y acercar una cerilla encendida al quemador: NC DEBE ENCENDERSE.

Tiempo necesario para apretar el magne to durante el encendido: alrededor de 1 segundos;

Tiempo de intervención automática tras apagar la llama: no más de 90 segundos para los quemadores de la encimera y no más de 60 para los quemadores del horno y del grill.

ADVERTENCIAS

• Cualquier intervención técnica en el interio de la cocina debe ir precedida de la descotnexión de la clavija eléctrica y del cierre de la llave del gas.
• No se debe hacer uso de la llama tra las comprobaciones de estanqueidad del circuito de gas. Si no se dispone de u dispositivo específico co de control, se pued

utilizar espuma o agua con mucho jabón.

- Cuando se cierre la tapa, se debe comprobar que los hilos eléctricos de las bujías (s hay) no estén próximos a los inyectores para evitar que se apoyen sobre ellos

Para el usuario

USO DE LA COCINA

VENTILACIÓN DEL LOCA!

El uso de un aparato que funciona con gas puede producir calor y humedad en el local en el que esté instalado. Compruebe que e local está bien ventilado; mantener abiertos los orifi cios naturales de ventilación o insta una campana de humos. En caso de que se haga un uso intensivo y prolongado del mismo, puede ser necesaria una ventilación complementaria como, por ejemplo, abrií una ventana o una ventilación más efi caz como aumentar la potencia de aspiración de la campana.

ENCENDIDO DE LOS QUEMADORES DE LA ENCIMERA

• Apretar y girar el mando en sentido antihorario hasta llegar al símbolc marcado en el panel frontal (posición de la llama al máximo);
• al mismo tiempo, acercar una cerilla e cendida al quemador;
• si se quiere reducir la llama, girar posterio mente el mando en el mismo sentido hast llegar al símbolo (posición de la llama al mínimo)

PARA LOS QUEMADORES DE LA EN-CIMERA CON DISPOSITIVO DE SEGURIDAD

• Apretar y girar el mando en sentido antiho rario hasta llegar al simbolc marcado en el panel frontal (posición de la llama al máximo):
• al mismo tiempo, acercar una cerilla e cendida al quemador y mantener el mand apretado unos 10 segundos;
• soltar el mando y comprobar que el que- mador sigue encendido. En caso contrario repetir la operación.

ENCENDIDO DEL QUEMADOR DEL HORNO

- Abrir la puerta del horno;

• apretar y girar el mando en sentido antiho rario hasta llegar a la posición de "máximo":
• acercar una cerilla encendida al agujero central del fondo del horno y apretar a fondo el mando (ver fi g. 11)
• comprobar que se han prendido los dos agujeros laterales del fondo manteniendo la presión sobre el mando:
• tras unos 10 segundos, soltar el mand y comprobar que el quemador sigue encendido. En caso contrario, repetir la operación.

ENCENDIDO DEL QUEMADOR DEL GRILL

• Colocar la protección de los mandos ta como se indica en la fi g. 13
• apretar y girar el mando del horno a l derecha hasta el final
• acercar una cerilla encendida al tubo perforado del quemador y presionar a fondo el mando (ver fi g. 12)
• comprobar que el quemador se ha en cendido, manteniendo la presión sobre el mando;
• tras unos 10 segundos, soltar el mand y comprobar que el quemador sigue encendido. En caso contrario, repetir la operación.

EL DISPOSITIVO DE SEGURIDAD

Los quemadores que poseen este dispositivi tienen la ventaja de que están protegidos en caso de apagarse accidentalmente. De hecho, en ese caso, el suministro de gas al quemador en cuestión se bloquea automáticoamente, evitando de esta manera el peligrado derivado de una salida de gas sin combustible a partir de que se apague la llama, no debe transcurrir más de 60 segundos para que se apague el quemador del horno o del grill ni más de 90 para que se apaguen los quemadores de la encimera.

PARA COCINAS CON ENCENDIDO ELÉCTRICO

Vale todo lo dicho anteriormente sólo que e vez de usar una cerilla, se hace saltar una chispa producida cuando se aprieta, incluso repetidas veces, el botón que se encuentra en el panel frontal o regulando el pomo de ajuste del quemador que desee encender. Siempre que el encendido eléctrico sea difi cultoso para determinados tipos de gas se aconseja efectuar la operación con e mando en la posición de “mínimo” (llama pequeña)

• En las cocinas con encendido eléctrico en los quemadores de horno y grill, es obligatorio encender los quemadores con la puerta del horno totalmente abierta;
• Cuando utilice el encendido eléctrico de los quemadores del horno y del grill, no lo accione durante más de 10 segundos. Si tras estos 10 segundos, el quemado no se ha encendido, deje de apretar el dispositivo, deje la puerta abierta y esperer por lo menos un minuto antes de volver a intentar encender el quemador. En caso de que siga funcionando mal, enciéndalo manualmente y llame al servicio de asiste cia.

ADVERTENCIAS:

• Si, tras un período largo de inactividad de la cocina, no se encendiese fácilmente, no se preocupe pues es normal. Bastarán unos pocos segundos para que el aire acumulado en las tuberías salga;
• en cualquier caso, es conveniente evitar la suministro exagerado de gas sin combusta a los quemadores. Si no lo puede encendir en un tiempo relativamente breve, repita la operación tras haber colocado el mando el la posición de cierre (●);
• cuando se encienda por primera vez el horno y el grill, puede salir un olor característico a humo de la boca misma del horno. Eso se debe al tratamiento de las superfi cies y a los residuos oleosos de los quemadores.

USO DE LOS FUEGOS DE LA ENCIME- RA

Usar recipientes de un diámetro adecuado al tipo de quemador. De hecho, las llamas no deben sobresalir por los bordes de las ollas. Aconsejamos:

• para el quemador auxiliar: recipientes de 8 cm. como mínimo utilizando la rejilla de reducción incluida en la cocina;
• para el quemador semirrápido: recipientes de 14 cm. como mínimo
  -Para quemador rápido y quemador de doble corona = recipiente de 22 cm. por lo menos
  -Controle que el casquete quemador esté colocado correctamente sobre el quemador comprobando que las dos fl echitas coincidan en la misma posición

NOTA: no dejar nunca el mando en posició intermedia entre el símbolo de llama al mámo y la posición de cierre (●).

• I ras haber encendido el quemador, dejar que el horno se caliente durante unos 10 minutos
• colocar la comida que se va a cocinar en una bandeja normal y colocarla sobre la rejilla cromada
• introducirlo todo en el horno utilizando preferentemente el nivel más alto y coloca el mando en la posición deseada:
• se puede controlar la cocción a través del cristal y con la luz encendida. De ese modo se evita abrir con frecuencia la puerta excepto si se quiere añadir algo

A título orientativo, se puede consultar e siguiente cuadro recordando que pueden haber variaciones dependiendo de la calidad y la cantidad de la comida cocinada y del gusto personal.

ADVERTENCIA IMPORTANTE : no usa nunca directamente la bandeja grasera con recipiente, sólo sirve para recoger las grasa que rezuman cuando se usa el grill.

NOTA: Para cocinas sin termostato:

- con el mando en la posición de máximo

ES

Para el usuario

$$ = 2 8 0 ^ {\circ} \mathrm{C}. $$

• con el mando en posición de mínimo = 130°C.
• Todas las demás temperaturas comprend das entre los 130°C. y los 280°C. se busc aproximativamente entre las posiciones d mínimo y máximo.

No coloque nunca el mando en una posició intermedia entre los símbolos de "máximo"

y de cierre (●).

Platos a cocinar Mando del tura en°C termostato	Posición Tempera- -
Merengues 1 160Torta margarita y galletas al horno 2 180Pasta al horno 3 200Bollos, rosquillas y pescados 4 215Asados de cerdo y de cabrito 5 230Liebres y volatería 6 245Asado de ternera / 260Pizza y roast-beef 8 275

• colocar la protección de los mandos (ver fig. 13);
• encender el quemador y esperar unos minutos hasta que se caliente el quemador;
• colocar la comida en la rejilla;
• ponerlo todo en el nivel más alto del hor- no;
• colocar la bandeja grasera en el nivel inferior;
• cerrar con suavidad la puerta apoyándola en la protección de los mandos;
• tras algunos minutos, girar la comida para exponer el otro lado a los rayos infrarrojos (el tiempo de exposición depende del tipo de alimento y del gusto personal del usuario).

NOTA: cuando se use por primera vez el grill, puede salir humo del horno. Antes de meter los alimentos, espere un poco a que

los eventuales residuos oleosos se hayan quemado del todo. El grill sólo se puede usa con su temperatura nominal.

ATENCIÓN: las partes accesibles pueden calentarse cuando funcione el grill. No deje que se acerquen los niños.

A título orientativo, se puede consultar el siguiente cuadro recordando que pueden haber variaciones dependiendo de la calida y la cantidad de la comida cocinada y del gusto personal.

Alimentos queusan el grill	Tiempo (minutos)
	un lado	otro lado
Carnes tinas	6	4
Carnes moderadamente gruesas	8	5
Pescados finos o sin escamas	10	8
Pescados moderadamente voluminosos	15	12
Embutidos	12	10
Tostadas	5	2
Volatería pequeña	20	15

USO DEL ASADOR

• colocar la protección de los mandos tal como se indica en la figura 13;
• espetar la carne que se va a cocinar en el asador y fijarla en el centro mediante dos trinchantes;
• introducir la punta del asador en el cubo d la transmisión situado en el bastidor (ver fig. 14);
• quitar el asa del espetón;
• colocar el bastidor de soporte del asador en el nivel central del horno introduciendo simultáneamente el árbol de transmisión en el cubo del motor (ver fig. 15);
• colocar la bandeja grasera en el nivel inferior del horno con un poco de agua en su interior;
• encender el quemador del grill;
• cerrar suavemente la puerta apoyándola en la protección de los mandos;
• poner en marcha el motor pulsando su

correspondiente interruptor situado en el panel de mandos;

- engrasar la carne de tanto en tanto. Una vez terminada la cocción, sacar el bastido del cubo del motor y colocar de nuevo el asa del espetón.

INTERRUPTOR - LUZ/ASADOR

• Los modelos de cocinas de gas está equipados con un interruptor circular;
• apretando dicho interruptor, se enciend simultáneamente la lámpara del horno y se pone en funcionamiento el motor de asador;
• los modelos de cocinas mixtas (1 ó 2 placas) están equipados con un piloto rojo;
• el piloto se enciende durante el funcionamiento de una o de las dos placas.

HORNOS CON TERMOSTATO

En caso de que se observe un comportamiento anómalo de la temperatura durante la cocción, llamar a un técnico para qué controle el termostato.

PARA COCINAS CON HORNO AUTOLIM PIABLE

Las dos paredes laterales y la frontal están revestidas de esmalte autolimpiable con acción catalítica.

Cada 10-15 usos, se dejará funcionar con el horno vacío y a la potencia máxima. El tiempo necesario para realizar esa operación depende del estado de conservación del horno en sí. Algunos residuos pueden endurecerse e inhabilitar el revestimiento. De hecho, obturan los poros del esmalt especial y ya no se produce la oxidación. E ese caso, es necesario dejar enfriar el horn ablandar los restos con agua muy caliente y un cepillo blando, sin usar detergente y encender de nuevo el horno al máximo durante algunos minutos.

(Importante: no usar nunca abrasivos o cepillos metálicos).

PARA COCINAS CON CUENTAMINUTOS MECÁNICO ( fi g. 16

El cuentaminutos puede programarse por un período máximo de una hora. El mando de programación debe girarse hacia la de-recha hasta marcar el tiempo deseado. Una vez transcurrido dicho período, se activará una alarma acústica que parará automáticamente.

El cuentaminutos, cuando activa la alarma acústica, no interrumpe el funcionamiento del horno.

CONSEJOS Y ADVERTENCIAS GENERALES

• Cualquier manipulación al interior del horno o donde se pueda acceder a partes sometidas a tensión debe ir precedida de la desconexión de la corriente eléctrica.
• No utilizar el espacio calientaplatos para dejar líquidos infl amables u objetos qu se resientan del calor como la madera, el papel, los envases a presión, mecheros, etc.
• Controlar frecuentemente el tubo de goma Comprobar que esté lo sufi cientemente alejado de paredes calientes, que no haga curvas bruscas ni pliegues y que se encuentre en buenas condiciones. El tubo debe cambiarse como máximo dentro de la fecha indicada y debe fi jarse a ambos extremos con abrazaderas de manguera normalizadas.
• En caso de que el giro de las espitas se difi culte con el tiempo, contactar con Servicio de Asistencia Técnica.
• Las partes esmaltadas o cromadas se lavan con agua tibia con jabón o con dete gentes no abrasivos. Para los quemadore superiores y las coronas, se puede usar también un cepillo metálico. Secar cuidadosamente.
• No usar abrasivos para limpiar las partes esmaltadas o cromadas.
• Cuando lave la encimera, evite inundarla de agua. Tenga cuidado de que no entre agua en los agujeros de los quemadores

Para el usuario

ya que podría resultar peligroso.

• Las bujias de encendido eléctrico deben mantenerse limpias y secas después c cada uso, sobre todo si se han manchado con el contenido de las ollas.
• En caso de tapa de cristal: no cerrarla mientras los quemadores y las placas eléctricas de la encimera estén calientes porque podría dañarse o romperse.
• No golpear las partes esmaltadas ni las bujías de encendido (si hay).
• Cuando la cocina no este funcionando aconsejamos cerrar la llave central (o mural) del gas.

Se declina cualquier responsabilidad por daños a cosas o personas derivados de una mala instalación o de un uso incorrecto de la cocina.

En caso de anomalías y, sobre todo, si s advirtieran fugas de gas o de aire, llame al técnico inmediatamente.

DIRECTIVA 2002/96/CE (RAEE): INFORMACIÓN PARA LOS USUARIOS

Fig. A

Esta información le será útil al usuario sólo en caso de que el símbolo ilustrado en la (Fig. A) figure en la etiqueta adhesiva aplicada al producto (etiqueta de matrícula) en la que rezan los datos específi cos del prop producto:

Este símbolo indica que el artículo está catalogado, según las normas vigentes, como aparato eléctrico o electrónico y resu conforme con la Directiva EU 2002/96/CE (RAEE), por lo que, al término de su vida útil, obligatoriamente, deberá ser tratado por separado de los residuos domésticos y ser depositado gratuitamente en un centro de recogida selectiva para aparatos eléctricos

y electrónicos o bien devuelto al revendedor al comprar un nuevo aparato de tipo equivalente. El usuario será responsable de la entrega del aparato al final de su vida út a los centros de recogida correspondientes so pena de las sanciones previstas por la legislación vigente en materia de eliminación de residuos. La adecuada recogida selectiva para la posterior destinación del aparato en desuso al reciclado, tratamiento y eliminación compatible con el respeto al medio ambiente contribuye a evitar posibles efecto negativos sobre el medio ambiente y la salu y favorece el reciclado de los materiales que componen el producto. Para más informació acerca de los sistemas de recogida disponibles, dirigirse al servicio local de eliminación de residuos o a la tienda en la que se haya efectuado la adquisición. Los productores y los importadores cumplen con sus responsabilidades en relación con el reciclado, el tratamiento y la eliminación compatibles co el medio ambiente tanto directamente como participando en un sistema colectivc.

REGLAMENTO EUROPEO n° 1935/2004 - materiales en contacto con alimentos. Información para los usuarios.

El símbolo reproducido en la fi gura, preser en el envase, indica que los materiales que pueden entrar en contacto con los alimento en este producto, resultan conformes con lo dispuesto en el reglamento europeo i 1935/2004

En el interior del horno los alimentos podría entrar en contacto con: las rejillas del horno bandejas graseras, planchas de pastelería, el cristal de la puerta del horno, las juntas c goma, asadores y las paredes del horno.

En la cocina con: rejillas, quemadores y la propia encimera.

En el compartimiento calientaplatos, con la propias paredes.

PT

Índice

Introdução

Dados técnicos e

características 14

Instalação 15 - 18

Acendimento eléctrico 18

Acendimento eléctrico 19

QUEIMADORES A GÁS (injectores e débitos)

G és	Queima-dor	Injector	Lébitc reduzido (kW)	Lébito nomina (kW)
G2C2Umbai	auxiliar semirráp rapidc fornc grelhador ultrarráp. int ultrarráp. ext	769412813513063140	0,450,600,951,20-2,10	1,001,652,903,303,004,25
G2C28-3CmbaiG31-3/mbai	auxiliar semirrap rápidc fornc grelhador ultrarráp. int ultrarrap. ext	50658590863/9/	0,450,600,951,20-2,10	1,001,652,903,303,004,25

Cat.: ver etiqueta de matrícula aplicada na capa do manual; Classe 1 ou 2.1

Fogões do tipo "X"

DISPOSITIVOS FORNECIDOS COM OS FOGÕES

PARA OS QUEIMADORES EQUIPADOS COM DISPOSITIVO DE SEGURANÇA

COMO UTILIZAR OS QUEIMADORES DC PLANO DE COZEDURA
