MANUAL DE UTILIZADOR 3CF540SI NAT FAGOR

Dados técnicos e características.. 25

Instalação 26 - 29

Ventilação do ambiente 26

Localização 26

Ligação do gás 26

Adaptação a tipos de gás diferentes ...... 27

Substituição dos injectores ..... 27

Regulação do ar 28

Regulação do mínimo ...... 28

Ligação eléctrica 29

Dispositivo de segurança ..... 29

Para o usuário ....30 - 34

Ventilação do ambiente 30

Acendimento dos queimadores .... 30

Acendimento do forno a gás ..... 30

Acendimento do grelhador a gás .. 30

Dispositivo de segurança ..... 30

Utilização o plano de cozedura a gás ...... 31

Utilização dos discos eléctricos .... 31

Utilização do forno a gás ...... 31

Utilização do grelhador a gás ou eléctrico .... 31

Utilização do forno eléctrico estático "4 New" 32

Utilização acessórios do forno ..... 32

Para tirar a porta do forno ..... 33

Conselhos gerais 33

Directiva 2002/96/CE (RAEE) ..... 34

Regulamento Europeu n° 1935/2004....34

Figuras 45 - 47

- A nossa empresa, ao agradecê-lo por ter escolhido um dos nossos produtos de alta qualidade, quer que V.Exa. obtenha deste aparelho o melhor rendimento, justamente desejado no momento da compra do mesmo. Com esta fi nalidade, convidamo-lo a seguir atentamente as instruções contidas neste manual. Obviamente, só considere os parágrafos que se referirem aos acessórios e instrumentos presentes no seu aparelho. O fabricante declina qualquer responsabilidade por danos a objectos ou a pessoas causados por uma instalação inadequada ou pela utilização incorrecta do aparelho.

- Com o objectivo de produzir aparelhos cada vez mais evoluídos, e/ou a fim o melhorar a qualidade do produto, a nossa empresa reserva-se o direito de etectuar a modifi cações que julgar necessárias, que não prejudiquem os usuários, sem aviso prévio.

- Para eventuais pedidos de peças sobressalentes, indique ao seu revendedor o número de modelo e o número de matrícula do seu aparelho. Estes dados estão indicados na placa de matrícula, a qual está situada dentro do compartimento de aquecimento de pratos (se existir) ou na parte traseira do fogão.

- ESTE APARELHO ESTÁ EM CONFOR MIDADE COM AS DIRECTIVAS:

- CEE 90/396

- 2006/95/CE Baixa Tensão (substitui a Directiva 73/23/CEE e alterações posteriores)

- CEE 2004/108 (Interferências de rádio)

- Regulamento CE n°1935/2004 (materiais em contato com alimentos)

- CEE 40/2002

- CEE 92/75

- 2002/96/CE (RAEE)

INTRODUÇÃO

- Só consulte os parágrafos deste manual que se referirem aos acessórios presentes no seu fogão.

PT

Dados técnicos e características

Dimensões externas nominais	Fogões 55x55
Altura do plano de trabalhoAltura com a tampa levantadaAltura com tampa de vidroProfundidade com a porta fechadaProfundidade com a porta abertaLargura	cm. 85cm.137cm.137,3cm. 54cm.100cm. 54

Dimensões útiles	Hornc
Largura	cm. 39,5
Profundidade	cm. 43,0
Altura	cm. 32,0
Volume	1. 54

resistência inferior 1,5 kW

resistência superior 0,7 kW

grelhador 2,0 kW

luz interna 15 W

POTÊNCIA TOTAL FORNO ELÉCTRICO

forno estático 2,21 kW

DISPOSITIVOS FORNECIDOS COM OS FOGÕES

Todos os modelos possuem o dispositivo de segurança para os queimadores, forno e grelhador.

Dependendo do modelo, os fogões podem possuir:

• Termóstato para o forno
• Iluminação eléctrica no forno
• Conta-minutos mecânico
• Queimador ou resistência do grelhador
• Um ou mais discos eléctricos

Para a DISPOSIÇÃO DOS QUEIMADORES NO PLANO DE TRABALHO, veja os modelos representados na fi gura 1 no fi na do manual.

Para o ESQUEMA ELÉCTRICO, veja a fi gura 2 no fi nal do manua

A potência eléctrica está indicada na placa de matrícula.

A placa está colocada no compartimento de aquecimento de pratos (se existir) ou na parte traseira do fogão.

Uma cópia da etiqueta de matrícula est aplicada na capa do manual (somente para os produtos a gás ou mistos).

PT

Instalação

Informações úteis para o consumo energético de fornos eléctricos.

Estas informações completam e enriquecer as fornecidas na fi cha técnica (autocolante juntamente com o manual de instruções.

	Fornc55NEstalicc
Marca UE de qualidade ecologica	Nc
Tempo em minutos empregado para a cozedura, carga normal, forno estáticc.	53,4
Tempo em minutos empregado para a cozedura, carga normal, fornc ventiladc.	..
Consumo na posição de stand-by em wati.	..
Área útil da superfície de cozedura a pin-gadeira em cm2	1156

INSTALAÇÃC

A instalação deve ser feita por um técnico qualifi cado, que deverá respeitar as norma de instalação vigentes. Antes de efectuar a instalação, certifi que-se de que as condição da rede de distribuição de gás da sua zona (tipo e pressão de gás) e a regulação do aparelho sejam compatíveis. As condições de regulação deste aparelho estão escritas na etiqueta aplicada na capa do manual. Es aparelho não está ligado a um dispositivo de evacuação dos produtos de combustão. De verá ser instalado e ligado em conformidade com as normas de instalação vigentes. Estaparelho só pode ser instalado e funcionar ambientes com ventilação permanente, de acordo com as normas nacionais em vigor

VENTILAÇÃO DO AMBIENTE

Os ambientes onde são instalados aparelho a gas devem ser bem arejados a tim de permitir uma combustão do gás e uma ventilação correcta. Nomeadamente, a entrada de ar necessária para a combustão não deve ser inferior a 2 m³/h para cada kW potência nominal instalada

LOCALIZAÇÃO

Retire todos os componentes da embalage do fogão, incluindo as películas que proteges as partes cromadas ou de aço inoxidáveis. Coloque o fogão num local seco, de fácil ao so e afastado de correntes de ar. Mantenha uma distância apropriada entre o aparelho paredes sensíveis ao calor (madeira, linóleo papel, etc.) O fogão pode ser instalado num posição livre (classe 1) ou entre dois móveis (em classe 2 st 2-1) cujas paredes devem resistir a uma temperatura de 100 °C. altura das paredes dos móveis não pode ser superior à altura do plano de trabalh

“Classe 1” indica que o aparelho não é de embutir em móveis. A distância mínima do aparelho aos móveis laterais, situados abai da bancada de trabalho, ou da tampa na posição de fechada é de 20 mm. A distância mínima do aparelho às paredes laterais é de 20 cm. Se estiver instalada uma chaminé, essa deve estar a um mínimo de 65 cm da bancada de trabalho e os móveis adjacente devem estar a um mínimo de 42 cm. Se não houver chaminé, o móvel instalado no lugar da mesma deve estar colocado a um mínimo de 70 cm.

“Classe 2 subclasse 1” indica que o aparelho é de embutir entre dois móveis. A distância mínima do aparelho às paredes laterais é de 20 cm. Se estiver instalada um chaminé, essa deve estar a um mínimo de cm da placa do fogão e os móveis adjacente devem estar a um mínimo de 42 cm. Se não houver chaminé, o móvel instalado no lugar da mesma deve estar colocado a um mínimo de 70 cm.

"Fogões tipo X' indica o método de ligação do cabo de alimentação (cabo fl exível) que permite a fácil substituição dele

LIGAÇÃO DA ALIMENTAÇÃO DE GÁS

Antes de fazer a ligação entre o aparelho e a rede de distribuição, veriti que se o primeiro está preparado para o tipo de gás da rede. Se não for, efectue a transformação indicacao no parágrafo “Adaptação a tipos de gás difec

PT

Instalação

rentes". A ligação do aparelho deve ser feit pela sua parte direita. Se for necessário qui tubo passe por trás do aparelho, este deve ti car na parte baixa do togao. Nesta zona, temperatura é de cerca de 50°C

- Ligação rígida (ver fig. 3 A e C

A ligação ao gás de rede pode ser feita com um tubo metálico rígido ou com um tubo metálico fl exível. Para isso, desmon o porta-borracha (se já estiver montado) e enrosque a luva na conexão de rosca da rampa (fi g. 3D). A luva que deve ser utilizada para a ligação rígida poderá já estar montada na rampa ou encontrar-se junto aos acessórios do fogão. Se assim não foi poderá solicitá-la ao seu revendedo

Se permitido pelas normas nacionais, o tubo metálico, rígido ou fl exível conforme às normas em vigor, pode ser atarraxado directamente na conexão de rosca da rampa colocando, entre os dois elementos a unir, uma vedação de estanquecidade (fi g. 3A)

Seja como for, a utilização da luva é sempre muito recomendável

- Ligação com tubo de borracha no port borracha (ver fig. 3 B e C

Esta ligação é feita com uma mangueira do borracha que traz a marca de contormidade de com as normas em vigor. A mangueira deve ser substituída, o mais tardar, na da indicada e as suas extremidades devem fi car bem presas por meio de braçadeiras normalizadas. Deve ficar numa posição completamente acessível para a inspecção do seu estado ao longo do seu comprimento.

ATENÇÃO:A utilização do porta-borracha s é permitida na instalação livre. No caso de aparelho estar montado entre dois móveis classe 2 st. 2-1, a única ligação consentid é a conexão rígida

IMPORTANTE

• Depois da instalação controle a boa estan quecidade das conexões.
• Para o funcionamento com B/P verifi que a pressão do gás é conforme às indicações

• Só utilize mangueiras de borracha normalizadas. Para o GPL, utilize um tubo em contormidade com as normas nacionais e vigor
• Evite curvas bruscas no tubo e mantenha convenientemente afastado das paredes quentes

Referências às regras de instalação para a conexão de gás do aparelho: ISO 228-1

ADAPTAÇÃO A TIPOS DE GÁS DIFERENTES

Se o fogão não estiver preparado para funcionar com o tipo de gás disponível, será preciso transformá-lo de acordo com a seguinte ordem

• Substituição dos injectores (consulte a tabela na pág. 25)
• regulação do ar primário
• regulação dos "mínimos"

Nota: Todas as vezes que mudar o gá utilizado, cole a indicação do gás de nova regulação na etiqueta de matrícula

COMO SUBSTITUIR OS INJECTORES DOS QUEIMADORES DO PLANO DE TRAL BALHO (fi g. 4

• I're a grade, os espalhadores A) e os queimadores (B);
• desaperte e tire o injector situado no fundo de cada porta-injector (C);
• substitua o injector seguindo as indicação da tabela da pág. 25. Atarraxe e aperte até ao fundo;
• verifi que a manutenção da chama mínma;
• ecoloque os queimadores, os espalhadora e a grade.
• retire os tubos misturadores e substitua os injectores utilizando uma chave tubular de 7 mm

COMO SUBSTITUIR O INJECTOR DO QUEIMADOR DO FORNO (fi g. !

- Desaperte o parafuso que fi xa o fundo dc forno

PT

Instalação

• retire o fundo do forno (empurrando-o par trás e levantando-o)
• extraia o queimador do forno depois de te retirado o respectivo paratuso de ti xaca
• substitua o injector utilizando uma chave tubular de 7 mm.

COMO SUBSTITUIR O INJECTOR DO QUEIMADOR DO GRELHADOR (fi g. 7

• Extraia o queimador depois de ter retirado os dois parafusos de fi xação
• substitua o injector utilizando uma chave tubular de 7 mm.

RECOMENDAÇÕES IMPORTANTES:

• Nunca aperte os injectores excessivamente:
• ao concluir a substituição, verifi que a esta queidade de todos os injectores

REGULAÇÃO DO AR PARA OS QUEIMA DORES

Observe a tabela reproduzida a seguir para regular a distância H expressa em mm (ffi g 6 para o grelhador)

Queimador	G20 20mbar	G30 28-30mbar 31 3/mbar
Forno	-	-
Grelhador	4	8

Veriti que o funcionamento do queimadc

• Acenda o queimador com a chama ao máximo:
• a chama deve ser nítida e sem pontas amarelas, mas de qualquer maneira bem proxima ao queimador. Se a alimentação de ar for exagerada, a chama destaca-se queimador, criando uma situação perigosa. Por outro lado, se a alimentação de ar for insufi ciente, a chama apresentará pontas amarelas com possibilidade de formação de fuligem

REGULAÇÃO DO "MÍNIMO" DOS QUEIM DORES DO PLANO DE TRABALHC

Se o fogão funcionar com gás liquefeito (B/o by-pass das torneiras deverá fi car bem atarraxado. O fogão pode estar equipado co torneiras do tipo "A", com by-pass interno (a acesso éobtido com a introdução de uma pequena chave de parafusos na haste) ou o tipo "B" com by-pass externo no lado direito (acesso directo). Ver a fi gura:

Se o fogão deve funcionar com gás natural procede-se da seguinte maneira para ambos tipos de torneira

• Acenda o queimador com a chama ao máximo
• desenfi e o manípulo, instalado por simple pressão, sem empurrar o painel de comar dos para que não se estrague
• com uma pequena chave de paratusos, de saperte o by-pass de cerca de 3 voltas (gi a chave de parafusos no sentido inverso a dos ponteiros do relógio)
• torne a rodar a haste da torneira no sentic inverso ao dos ponteiros do relógio até o fi nal do seu curso; a chama estará no máximo
• aperte muito lentamente o by-pass, sem o regar na chave de parafuso, até criar uma chama aparentemente reduzida de 3/4, m que seja sufi cientemente estável mesmo presença de correntes de ar moderadas

REGULAÇÃO DO "MÍNIMO" DO QUEIMA DOR DO FORNC

Se o fogão funcionar com gás liquefeito (B/P), o by-pass do termóstato deve fi ca completamente atarraxado. Por outro lado, se o fogão funcionar com gás natural, siga estas instruções

• Retire o fundo do forno (empurrando-o pa trás e levantando-o)
• acenda o queimador do forno colocando o índice do manípulo na posição de "máximo";
• feche a porta do forno
• tenha acesso ao by-pass do termóstato o da torneira (ver fi g. 8

PT

Instalação

• desaperte o by-pass do termóstato de cer de 3 voltas;
• depois de 5 ou 6 minutos, coloque o índice do manípulo na posição de "mínimo"
• atarraxe lentamente o by-pass observando o abaixoamento da chama através do vidro da porta (a porta deve estar fechada), até que a chama tenha cerca de 4 mm d comprimento. Aconselha-se a nao manter chama excessivamente baixa. Esta deve car estável mesmo com um movimento fo da porta do forno, quer durante a abertura quer durante o fecho da mesma
• desligue o queimador e volte a montar o fundo do forno.

LIGAÇÃO À REDE ELÉCTRICA

Antes de efectuar a ligação à rede eléctrica certiti que-se de que

- a tensão da rede corresponda à tensão indicada na placa de matrícula

- a tomada de ligação à terra seja efi cient Excepto no caso em que o aparelho esteja equipado com um cabo de alimentação com fi cha, e essa fi que acessível após a instalação, o instalador deve aplicar um interruptor omnipolar com uma distância de abertura dos contactos igual ou superia a 3 mm.

Se o aparelho estiver equipado com um calsem fi cha, a ligação pode ser efectuada acando uma fi cha de acordo com as normaou directamente com ponte de ligação. Aectectuar a ligação deve-se tomar em consideração que

• o fi o amarelo-verde deve ser ligado à tomada de terra
• o fi o azul ao neutr
• o fi o castanho à fas
• o cabo não deve entrar em contacto com paredes cuja temperatura alcance valores superiores a 75°C
• em caso de substituição do cabo, utilize u cabo tipo H05RR-F ou H05V2V2-F com s cção adequada (ver esquemas na fi g.2
• caso o aparelho tenha sido fornecido sem o cabo de alimentação, utilize um cabo

tipo H05RR-F ou H05V2V2-F com secção adequada (ver esquemas na fi g.2

IMPORTANTE: o fabricante declina qualquer responsabilidade por danos provocados pe não cumprimento das regulamentações e normas em vigor. Aconselha-se a verifi car a ligação à instalação de terra do aparelho feita de maneia correcta (ver esquemas na t1 g. 2 no t1 nal do manua

O DISPOSITIVO DE SEGURANÇA

A distância correcta entre a extremidade do elemento sensível do termopar e o queima está indicada nas fi guras 5 e (

Siga estas instruções para controlar a efi cia da válvula

• acenda o queimador e deixe-o funcionar durante cerca de 3 minutos
• desligue o queimador recolocando o respe tivo manípulo na posição desligada ●);
• depois de 60 segundos para os queimado res do forno e do grelhador, coloque o înc do manípulo na posição de "aberto"
• solte o manípulo nesta posição e aproxim um fósforo aceso ao queimador: ESTE N/DEVE SER ACENDER

Tempo necessário para excitar o magnete durante o acendimento: cerca de 10 segundos. Tempo de intervenção automática caso a chama se apague: não superior a 60 segundos para os queimadores do forno e do grelhador

RECOMENDAÇÕES

• Qualquer intervenção técnica no fogão de ser feita com a fi cha desligada da tomada eléctrica e com a torneira de gás fechada
• Os controlos da estanqueidade no circuito de gás não devem ser feitos com a utilizada de uma chama. Se não possuir um dispositivo de controlo específico co, utilize espuma ou água com muito sabão
• Quando montar o plano de trabalho, tome cuidado para que os fi os eléctricos das ve (se existirem) não fi quem perto dos injectores, para evitar que sejam esmagados pe mesmos.

PT

Para o usuário

COMO UTILIZAR O FOGÃC

VENTILAÇÃO DO AMBIENTE

A utilização de um aparelho de cozedura a gás produz calor e humidade no aposento onde estiver instalado. O ambiente deve possuir uma boa ventilação: mantenha abe tos todos os orifícios de ventilação natural ou instale uma coisa de exaustao. Em caso de utilização intensa e prolongada, pode ser necessário uma ventilação adicional, como por exemplo a abertura de uma janel ou o aumento da potência da ventilação torçada.

ACENDIMENTO DOS QUEIMADORES DO PLANO DE TRABALHO

• Carregue no manípulo e rode-o no sentido inverso ao dos ponteiros do relógio até ac símbolo marcado no painel de comando (posição de chama ao máximo);
• entretanto, aproxime um fósforo aceso à tampa do queimador;
• se quiser reduzir a chama, gire o manipulou no mesmo sentido e coloque seu índice no posição (posição de mínimo).

ACENDIMENTO DO QUEIMADOR DO FORNO

• Abra a porta do forno:
• carregue no manípulo e gire-o no sentido inverso ao dos ponteiros do relógio at àposição de "máximo"

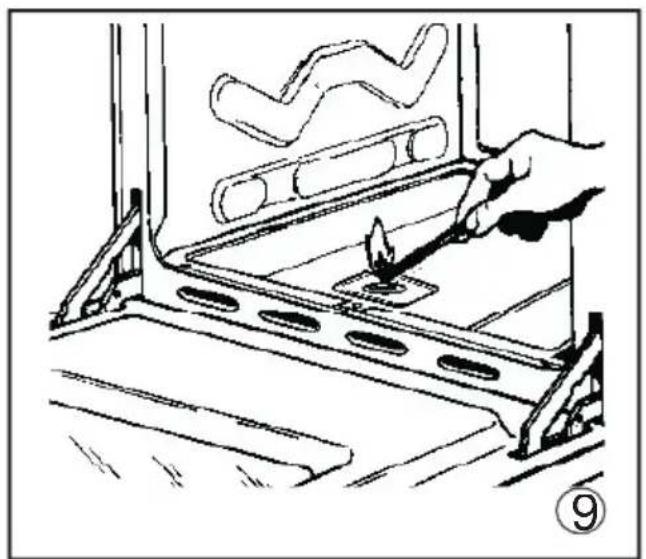

• aproxime um palito de fósforo aceso ao furo colocado na parte central do fundo do forno e carregue no manípulo até ao fund (ver fi g. 9)
• verifique se o queimador se acendeu através dos dois furos laterais do fund continuando a carregar no manípulo;
• depois de cerca de 10 segundos, solte o manípulo e certifi que-se de que o que mador continua aceso. Se não continuar, repita a operação.

• Coloque a protecção para os manípulos contorme indicado na t1 g. 12
• carregue no manípulo do forno e gire- para a direita até ao fi nal do seu cursc
• aproxime um palito de fósforo aceso ao tubo perfurado do queimador e carregue no manípulo até ao fundo (ver fi g.10)
• verifi que se o queimador se acendeu con tinuando a manter o manípulo carregado;
• depois de cerca de 10 segundos, solte o manípulo e certifi que-se de que o que mador continua aceso. Se não continuar, repita a operação

RECOMENDAÇÕES:

• Se depois de um certo período de inac tividade do fogão, for difícil acender o queimador, isto é um facto normal. Serão sufi cientes poucos segundos para que o acumulado nos tubos seja expulso
• de qualquer forma, é preciso evitar uma saída exagerada de gás não combusto pelos queimadores. Se o acendimento não ocorrer depois de um tempo relativamente breve, repita a operação depois de ter colocado o manípulo na posição desligada (●)
• a primeira vez que acender o torno e grelhador, será possível perceber um odo característico com a saída de fumaça da boca do forno. Isto acontece devido ao tratamento das superfícies e aos resíduos de óleo nos queimadores

O DISPOSITIVO DE SEGURANÇA

Os queimadores equipados com este dispositivo possuem a vantagem de estarem protegidos caso a chama se apague acider tal-mente. De facto, neste caso, a alimentação de gás ao queimador em questão é automaticamente interrompida, evitando os perigos de uma saída de gás não combusto. A partir do momento do desligamento d chama, não devem passar mais do que 60 segundos para os queimadores do forno e do grelhador.

PT

Para o usuário

Utilize caçarolas com diâmetro adequado ao tipo de queimador. De tacto, as chamas não devem superar o fundo das caçarolas. Aconselhamos

• para o queimador auxiliar = caçarola com pelo menos 8 cm de diâmetro
• para o queimador semi-rápido = caçarola com pelo menos 14 cm de diâmetro
• para o queimador rápido = caçarola com pelo menos 22 cm de diâmetro

NOTA: nunca deixe o manípulo numa posição intermediária entre o símbolo de chama ao máximo e a posição de desligado ●).

PARA OS FOGÕES EQUIPADOS COM DISCOS ELÉCTRICOS

As várias intensidades de calor são obtidas da seguinte maneira

• posição 1 = intensidade mínima para todo os discos:
• posição 6 = intensidade máxima para os discos normais e rápidos (com disco vermelho);
• posição 0 = completamente desligadc O diâmetro das caçarolas nunca deve ser menor do que o diâmetro do disco e o seu fundo deve ser o mais plano possível (ver fi g. 11)

RECOMENDAÇÕES

• Nao deixe que os discos funcionem se não estiverem cobertos pela caçarola, cor excepção da primeira vez e por cerca de minutos, para secar os resíduos de óleo de humidade
• se o disco tiver que ti car muito tempo ser funcionar, aconselha-se a untar moderada mente a sua superfície pintada
• evite deixar incrustações sobre o disco pa que não seja obrigado a adoptar produtos abrasivos para a sua limpeza

COMO UTILIZAR O FORNO A GÁS

• Depois de ter aceso o queimador, deixe q o forno se aqueça durante 10 minutos
• coloque o alimento a cozer num tabuleiro vendido normalmente no comércio e apoi o sobre a grelha cromada;
• introduza o conjunto no forno utilizando, d preferência, o degrau mais alto possível e coloque o índice do manípulo na posição desejada;
• a fase da cozedura pode ser observad através do vidro da porta e com a luz do forno acesa. Desta maneira, evita-se abri a porta com frequência, a não ser quando for preciso virar o untar o alimento.

NOTA: Para os fogões que não possuírem termóstato:

- com o manípulo em posição de “máximo” ♂ = 250^

- com o manípulo em posição de “mínimo” = 50°C

- Todas as outras temperaturas entre 150½ e 270°C estão entre as posições de mínimo e máximo.

Nunca deixe o manípulo em posições entre os símbolos de máximo 🔒 e o de torno desligado (●)

COMO UTILIZAR O GRILL A GÁ

• coloque a protecção para os manípulos (v fig. 12)
• acenda o queimador e espere alguns mini para deixar que o queimador se esquente ou ligue a resistência
• coloque o alimento sobre a grelh:
• introduza o conjunto no forno colocando-c no degrau mais alto do torn
• coloque a pingadeira no degrau inferic
• feche a porta com cuidado apoiando-a col a protecção para os manípulo:
• depois de alguns minutos, vire o alimento para expor o outro lado aos raios intraver melhos; (o tempo de exposição depende tipo de alimento e do gosto pessoal de ca um).
  Consulte o quadro "Alimento a gí lhar"

Alimento a grelhar	Tempo (minutos)1° ladc 2° lado
Carnes baixas ou em tatias 6 4Carnes moderadamente altas 8 5Peixes fi nos e ser escamas 10 8Peixes moderadamente volumosos 15 12Linguicas 12 10SandesPequenas aves	5 220 15

NOTA: a primeira vez que utilizar o grelhad poderá notar uma saída de fumaça pelo forno. Antes de introduzir o alimento no torno, espere que os eventuais resíduos de óleo no queimador tenham queimado completamente O grelhador só deve ser utilizado na sua capacidade calorífica nomina

ATENÇÃO: as partes acessíveis podem ti o quentes durante a utilização do grelhador! Mantenha as crianças afastada:

COMO USAR O GRILL ELÉCTRICO COM O FORNO GÁS

• ou ligue a resistência
• coloque o alimento sobre a grelha
• introduza o conjunto no forno colocando-c no degrau mais alto do fornc
• coloque a pingadeira no degrau interic
• feche a porta com cuidado
• depois de alguns minutos, vire o alimento para expor o outro lado aos raios infravermelhos; (o tempo de exposição depende o tipo de alimento e do gosto pessoal de caçum).

Consulte o quadro "Alimento a grelha

ATENÇÃO: as partes acessíveis podem fi c quentes durante a utilização do grelhador! Mantenha as crianças atastada:

Para ligar a resistência do grelhador, situac na parte superior do forno, rode o manipulo do termóstato no sentido dos ponteiros do relógio até ao símbolo marcado no painel. O acendimento da lâmpada piloto vermelha

indica que a resistência está ligad

FORNO ELÉCTRICO ESTÁTICO "4 New"

• símbolo : acendimento da lâmpada do forno (que permanece sempre acesa, mesmo com o indicador do manípulo em todas as outras posição).
• símbolo ⚫ : cozedura lenta com forno ventilado, egula-se a temperatura do forno com o manipulo do termostato.
• simbolo : cozedura convencional do forno “estático”, regula-se a temperatur do forno com o manípulo do termóstato
• simbolo : acendimento do grelhador. NOTA - A lâmpada piloto amarela acende-s com o funcionamento do termóstato.
  Antes de introduzir os alimentos no forno, deixe que este se aqueça durante pelo menos 10 minutos.

COMO USAR O GRILL ÉCTRICO COM (FORNC ELÉCTRICC

- Só nos modelos com "Forno Eléctrico" comandados por dois botões separados (selector - termástato), pode-se grelhar com a porta fechada, sem utilizar a protecção para a boões. Para grelhar com a po ta fechada, não devem ser ultrapassadas temperaturas supriores a 200°(

UTILIZAÇÃO ACESSÓRIOS DO FORNO

- A grelha do forno serve para sustentar os tabuleiros que contêm os doces e os assad ou directamente as carnes assadas com o grelhador

-A função da pingadeira situada debaixo da grelha é recolher o molho ou gordura dos alimentos dispostos directamente na grelha. A pingadeira pode ser utilizada também para cozer alimentos

PT

Para o usuário

PARA TIRAR A PORTA DO FORNO

A porta pode ser removida para facilitar a limpeza do forno. Siga estas instruções

• abra a porta completamente
• coloque duas medas de 10 cêntimos dent das duas fendas das dobradiças.
• feche a porta até perceber a resistência das duas moedas (fi g.13)
• teche um pouco mais a porta e em seguid eleve-a segurando-a pelos lados e conduza-a ligeiramente para a frente; nesta altura, a porta pode ser extraída facilmente
• para recolocar a porta, reintroduza as dobradiças na sua posição veriti cando se fi cam travadas nas respectivas sedes
• baixe totalmente a porta e tire as moedas introduzidas anteriormente
• feche a porta até à sua posição de fecho total.
• verifi que sempre a efi ciência da junta de vedação da porta do forno. Se estiver desgastada, não hesite em solicitar a sua substituição ao serviço de assistência.

CONSELHOS E RECOMENDAÇÕES GERAIS

• Qualquer intervenção técnica no forno ou onde houver a possibilidade de acesso a partes submetidas a tensao, deve ser feita com a fi cha desligada da tomada eléctrica.
• Não utilize o compartimento de aquecimento de pratos para guardar líquidos infl amáveis ou objectos sensíveis ao calc tais como madeira, papel, frascos de produtos sob pressão, fósforos, etc.
• Controle com frequência o tubo de conexá de borracha. Este deve ficar suficiente-mente atastado das partes quentes, não deve apresentar curvas bruscas ou estrangulamentos, e deve estar em boas condições. O tubo deve ser substituído até no máximo à data indicada no mesmo e deve ti car preso nas duas extremidades por meio de braçadeiras normalizadas.
• Se a rotação das torneiras fi car difi cultos com o tempo, contacte o Serviço de Assi-

stência Técnica.

• As partes esmaltadas ou cromadas dever ser lavadas com água morna e sabão ou com detergentes nao abrasivos. Para os queimadores superiores e para os espalh dores de chama, também é possível utiliz uma escova para remover as incrustações: Seque-os bem antes de os colocar no togao.
• Não use produtos abrasivos para limpar a partes esmaltadas ou cromadas
• Quando limpar o plano de cozedura, tome cuidado para que a água ou outro produto não entre nos turos de alojamento dos qu madores, pois isto poderia ser perigoso
• As velas para o acendimento eléctrico devem ser mantidas limpas e secas depois de cada utilização, principalmente houve extravasamentos ou respingos durante a cozedura.
• Se o fogão possuir a tampa de vidro, não a feche enquanto os queimadores ou os discos eléctricos do plano de trabalho estiverem quentes, porque a tampa poder fi car rachada e partir-se
• Evite choques com as partes esmaltadas e com as velas de acendimento eléctrico (se existirem).
• Quando o fogão estiver desligado, aconselha-se a fechar a torneira central (ou de parede) de alimentação do gás
• Não use o puxador da porta do forno para deslocar o fogão.

O fabricante declina qualquer responsabilidade por danos a objectos ou a pessoas causados por uma instalação inadequada o por uma utilização incorrecta do fogão.

Em caso de avarias, e principalmente se perceber fugas de gás ou de corrente, chame imediatamente o técnico.

PT

Para o usuário

DIRECTIVA 2002/96/CE (RAEE): INFORMAÇÕES AOS UTILIZADORES

Fig. A

Esta nota informativa é dirigida exclusivamente aos proprietários de aparelhos que tem o símbolo (Fig. A) representado na etiqueta adesiva dos dados técnicos aplicada no próprio produto (etiqueta com número de série)

Este símbolo indica que o produto está classiti cado, segundo as normas vigentes, como equipamento eléctrico ou electrónico e que cumpre com o disposto na Directiva 2002/96/CE (RAEE). Como tal, no fi nal da sua vida útil terá obrigatoriamente de ser tratado separadamente do lixo domestico, entregando-o gratuitamente num centro de recolha selectiva de equipamentos eléctricos e electrónicos ou devolvendo-o ad revendedor na altura de aquisição de u equipamento equivalente novo.

O utilizador é responsável pela entrega efe tiva do aparelho em estruturas de recolha selectiva próprias no fi m do seu tempo de vida útil, sob pena de sanção. As sanções a aplicar são as contempladas na legislaça sobre eliminação de lixo em vigor.

A recolha selectiva apropriada para o encaminhamento posterior do aparelho para reciclagem, tratamento e eliminação ambientalmente compatível, contribui para evitar os efeitos negativos possíveis sobre o meio ambiente e para a saúde e favorece a reciclagem dos materiais componentes do produto.

Para mais informações sobre os sistemas recolha de disponíveis, contacte o serviço de eliminação de desperdícios local, ou a loja onde adquiriu o produto.

Fabricantes e importadores cumprem as suas responsabilidades individuais de

reciclagem, tratamento e eliminação ambientalmente compatível quer directamente quer mediante participação em sistemas colectivos.

REGULAMENTO EUROPEU n° 1935/2004 - materiais em contacto com alimentos. Informação para os utilizadores.

O símbolo representado na fi gura, present na embalagem, indica que os materiais que podem entrar em contacto com os alimento neste aparelho, cumprem os requisitos do regulamento europeu nº 1935/2004.

No interior da cavidade do forno, os alimentos poderiam entrar em contacto com: grelhas do forno, pingadeiras, tabuleiros para pastelaria, vidro da porta do forno, bor rachas de vedação, paredes do torno.

Na placa de cozinha com: grades, queimadores e própria mesa de trabalho.

Na estufa: com as paredes da própria estufa.

GB Introductiondex

3Y PASS ⑧

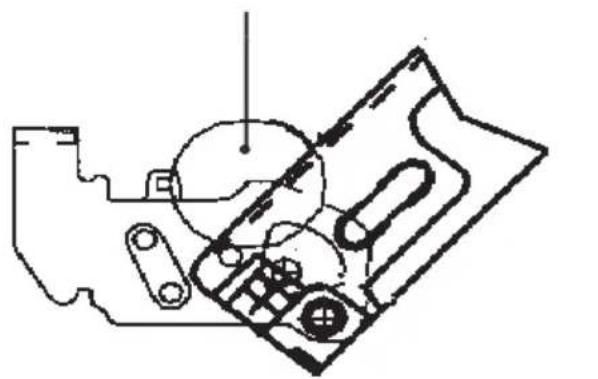

Para extrair a porta, utilizar duas moedas de 10 cêntimos.
