Adaptation aux différents types de gaz

Changement des injecteurs

Branchement électrique

Dispositif de sécurité

Allumage des brûleurs

Allumage du four à gaz

Allumage du grilloir à gaz

Dispositif de sécurité

Utilisation des feux de la table

Utilisation des plaques électriques

Utilisation du four à gaz

Grilloir à gaz ou électrique

Four électrique statique " 4 New "

Comment enlever la porte du four

Conseils et avertissements

Règlement Européen n° 1935/2004..................................23 Figures

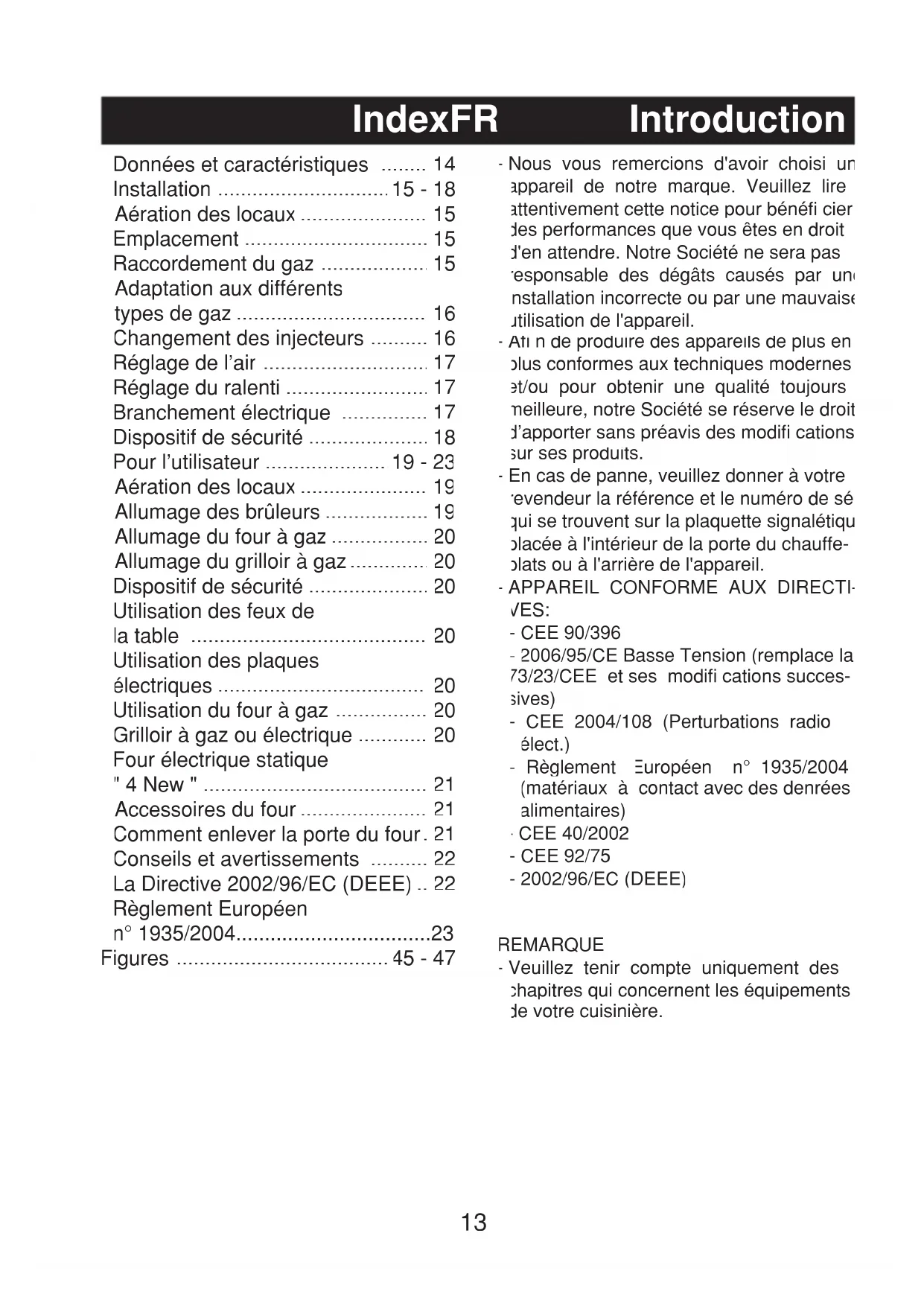

IndexFR14 Données et caractéristiques techniques

LECTRIQUE résistance sole 1,5 kW résistance plafond 0,7 kW grilloir 2,0 kW éclairage du four 15 W

LECTRI- QUE four statique 2,21 kW EQUIPEMENT Tous les modèles sont équipés de dispositifs de sécurité pour les brûleurs du four et du grilloir. Suivant les modèles, les cuisinières peuvent avoir en plus: - Thermostat pour four - Eclairage électrique du four - Brûleur ou résistance grilloir - Une ou plusieurs plaques électriques Pour la DISPOSITION DES BR

LEURS voir fi gure 1 à la fi n de la notice. Pour le SCHEMA DES BRANCHEMENTS voir la fi gure 2 à la fi n de la notice. La puissance électrique est indiquée sur la plaquette signalétique placée à l'intérieur de la porte du chauffe-plats ou à l'arrière de l'appareil. Une copie de la plaquette signalétique est collée sur la couverture de la notice (seule- ment pour les produits à gaz ou mixtes). Cat.: voir la plaquette signalétique sur la couverture; Classe 1 ou 2.1 Cuisinières de type "

LEURS A GAZ (injecteurs et débits) Dimensions extérieures nominales Cuisinière 55x55 Hauteur (table de travail) Hauteur (couvercle ouvert) Hauteur (couvercle verre) Profondeur (porte fermée) Profondeur (porte ouverte) Largeur cm. 85 cm. 137 cm. 137,3 cm. 54 cm. 100 cm. 54 Dimensions utilisables Four Anchura Profundidad Altura Volumen cm. 39,5 cm. 43,0 cm. 32,0 l. 54 Gaz Brûleur Injecteur

1,00 1,65 2,80 3,00 2,0015 FR Installation Informations utiles pour la consommation énergétique des fours électriques

Ces informations complètent celles de la fi che technique (autocollant) et du manuel d’instructions. Cuisinière

55N Stati que Marque UE de qualité écologique

Temps de cuisson chargement normal four statique en minutes

53,4 Temps de cuisson chargement normal four ventilé en minutes

Surface utile de la lèchefrite en

INSTALLATION L’installation de l’appareil doit être effectuée par un professionnel qualifi é conformément aux textes réglementaires et règles de l’art en vigueur. Avant l'installation s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet appareil sont inscrites sur la plaquette signalétique en couverture.Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

Les locaux où sont installés les appareils à gaz doivent être bien aérés pendant le fonctionnement afi n de permettre une combustion du gaz et une ventilation correcte. En particulier, l’affl ux d’air nécessaire à la combustion ne doit pas être inférieur à 2

/h pour chaque kW de débit nominal installé. EMPLACEMENT L’emballage et le revêtement en plastique (fi lm de revêtement des parties chromées ou inox) enlevés, placer la cuisinière dans un endroit sec et non exposé aux courants d’air; elle devra être éloignée des parois qui craignent la chaleur (bois, linoléum, papier, etc). La cuisinière peut être installée en pose libre (classe 1) ou entre deux meubles (en classe 2 st 2-1) dont les parois doivent résister à une température de 100°C et qui ne peuvent pas être plus hautes que le plan de travail. « Classe 1 » indique que l’appareil n’est pas à encastrer dans les meubles. La distance minimale comprise entre l’appareil et les meubles latéraux situés sous le plan de travail ou le couvercle en position fermée est de 20 mm. La distance minimale comprise entre l’appareil et les parois blanches est de 20 cm. S’il y a une hotte, elle doit être située à un minimum de 65 cm par rapport au plan de travail et les meubles adjacents à un minimum de 42 cm. S’il n’y a pas de hotte, le meuble qui est installé à la place doit être situé à un minimum de 70 cm. « Classe 2 sous-classe 1 » indique que l’appareil doit être encastré entre deux meubles. La distance minimale comprise entre l’appareil et les parois latérales est de 20 cm. S’il y a une hotte, elle doit être située à un minimum de 65 cm par rapport au plan de cuisson et les meubles adjacents à un minimum de 42 cm. S’il n’y a pas de hotte, le meuble qui est installé à la place doit être situé à un minimum de 70 cm. « Cuisinières type X » indique la méthode de branchement du câble d’alimentation (câble fl exible) de façon à ce qu’il puisse être facilement remplacé.

Avant de raccorder la cuisinière, vérifier qu’elle a été réglée pour le type de gaz avec lequel elle sera alimentée. En cas contraire, faire les transformations indiquées dans le paragraphe "Adaptation aux différents types16 de gaz". Le raccordement de l’appareil se fait à droite. Si le tuyau doit passer derrière l’appareil, il doit passer en bas, loin des parois du four. Dans cette zone la température est de 50°C environ.

Raccordement avec tuyau métallique fl exible ou avec tuyau métallique rigide (voir fi g. 3 A): Le raccord est effectué avec un tuyau conforme à la norme nationale, vissé sur le raccord avec l’interposition d’un joint d’étanchéité, qui est fourni avec les accessoires de la cuisinière.

Raccordement avec tube en caoutchouc sur l'about porte-caoutcho

(voir fi g. 3 B et 3 C): Le raccord s’effectue avec un tube en caoutchouc portant l’estampille de conformité à la norme NF GAZ. Le tube est à changer à la date indiquée et doit être fi xé aux extrémités par des colliers de serrage normalisés et doit être absolu-ment contrôlable sur toute sa longueur

Le raccordement gaz avec tube en caoutchouc est consenti seulement pour le gaz liquide (B/P) même si l'appareil est installé entre deux meubles (classe 2-1), à condition que toutes les prescriptions susdites soient respectées. Pour le raccordement gaz naturel, le tube en caoutchouc est admis seulement dans le cas d'un appareil isolé (classe 1). - Après l’installation vérifi er que les raccords sont bien étanches. - Pour le raccordement avec gaz B/P, vérifi er que la pression du gaz corresponde à l'indi- cation de la plaquette signalétique. IMPORTANT

- Utiliser un tube portant l'estampille NF GAZ. - Le tube en caoutchouc ne doit pas être replié et doit être éloigné des parois chau- des. - Référence aux règles d'installation pour le raccordement en gaz de l'appareil: France: ISO 228-1 Nota: Si la cuisinière doit être installée à proximité d'autres éléments chauffants qui risquent de provoquer un échauffement du raccordement, l'usage de l'ABOUT EST INTERDIT.

ADAPTATION AUX DIFFERENTS TYPES

DE GAZ Si la cuisinière n’est pas prévue pour le type de gaz disponible, il faut l’adapter en procédant dans l’ordre suivant: - Remplacer les injecteurs ( voir tabl. p. 1

- régler l’air primaire; - régler le ralenti. Nota: A chaque changement de gaz, cocher sur l'étiquette collée, le gaz du nouveau réglage.

CHANGEMENT DES INJECTEURS DE LA

TABLE DE CUISSON (fi g. 4) - Enlever les grilles, les chapeaux des brûleurs(

)en les soulevant; - dévisser et retirer l’injecteure situé dans le fond de chaque pot(

- remplacer les injecteurs conformément au tableau de la page 14, visser te serrer bien à fond; - vérifi er l’étanchéité du gaz; - remetter en place les brûleurs, les chapeaux de brûleurs et la grille; - enlever les tubes de réglage d’air et changer les injecteurs avec une clef-tube de 7 mm.

LEUR DU FOUR (fi g. 5) - Desserrer la vis qui fi xe la sole du four; - enlever la sole du four (en la poussant vers l’arrière et en la soulevant); - enlever le brûleur du four (il est fi xé par une vis); - changer l’injecteur avec une clef-tube de 7 mm.

LEUR DU GRILLOIR (fi g. 6) - Enlever le brûleur fi xé par deux vis; - changer l’injecteur avec une clef-tube de FR Installation17 7 mm. RECOMMANDATIONS IMPORTANTES: - Ne pas trop serrer les injecteurs; - contrôler l’étanchéité du gaz de tous les injecteurs.

LEURS Régler la cote H (mm) en consultant le ta- bleau suivant (fi g. 6 pour le grilloir):

Vérifi er le fonctionnement du brûleur: - Allumer le brûleur, la fl amme au maxi- mum; - La fl amme doit être nette et sans pointes jaunes mais bien attachée au brûleur. En cas d’excès d’air, la fl amme se détache et ça peut être dangereux. En cas de manque d’air la fl amme a les pointes jaunes avec possible formation de suie.

Si la cuisinière doit fonctionner au gaz liquide (B/P), le by-pass des robinets doit être vissé complètement. L’appareil, selon les modèles, peut avoir les robinets du type "A" ou bien du type "B" (voir fi g. 7). - Type A: le by-pass pour régler le ralenti se trouve à l’intérieur du cône et on y accède par la tige avec un petit tournevis. - Type B: le by-pass est placé à côté du robinet et on y accède directement. Si la cuisinière doit fonctionner avec le gaz naturel, effectuer les opérations suivantes pour les deux types de robinet: - allumer le brûleur en plein débit; - retirer la manette par simple traction, sans pousser sur le bandeau, qui pourrait s'endommager; - dévisser le by-pass de trois tours au moins avec un tournevis (vers la gauche); - tourner encore la tige du robinet vers la gauche jusqu’à l’arrêt de sa course: la fl amme sera au maximum; - revisser très lentement le by-pass sans pousser le tournevis jusqu’à ce que la fl amme sera réduite de 3/4 par rapport au plein débit. Contrôler que la fl amme soit stable, même en présence de courants d'air modérées.

LEUR DE FOUR Si la cuisinière doit fonctionner au gaz liquide (B/P), il suffi t que le by-pass soit vissé complètement. Au contraire, si la cuisinière doit fonctionner au gaz naturel, il faut procéder de la façon suivante: - enlever la sole du four en la poussant vers l'arrière et en la soulevant; - allumer le brûleur du four et tourner la manette jusqu’à la position de "maximum"; - fermer la porte du four; - accèder au by-pass du thermostat ou du robinet (voir fi g. 8); - dévisser au moins de trois tours le by- pass; - attendre 5 ou 6 minutes et tourner la ma- nette jusqu'à la position de "minimum"; - revisser très doucement le by-pass en contrôlant la fl amme par le hublot de la porte (fermée) jusqu'à ce que la fl amme ait une hauteur de 4 mm environ. Il ne faut pas trop baisser la fl amme. La fl amme doit être stable, même en fermant ou ouvrant la porte du four rapidement; - éteindre le brûleur, remonter la sole du four. BRANCHEMENT

LECTRIQUE Avant de procéder au branchement, contrôler que: - la tension d’alimentation soit la même que celle de la plaquette signalétique; - la prise de terre soit correcte. FR Installation18 À l’exception du cas où l’appareil est équipé d’un câble d’alimentation muni d’une fi che et que cette dernière est accessible après l’installation, l’installateur doit insérer un interrupteur omnipolaire ace une distance d’ouverture des contacts égale ou supérieure à 3 mm. Si l’appareil est muni d’un câble sans fi che, le branchement peut être effectué en ajoutant une fi che conforme aux normes ou directement avec un pont de raccordement. En réalisant ce raccordement, ne pas oublier que : - le câble jaune-vert doit se raccorder à la prise de terre - le câble bleu au neutre - le câble marron à la phase - le câble ne doit pas entrer en contact avec des parties chaudes qui soient supérieures à 75°C; - en cas de changement du câble, il doit être du type H05RR-F ou H05V2V2-F de section correcte (voir schèmes fi g. 2); - si l'appareil est fourni sans câble, utiliser un câble du type H05RR-F ou H05V2V2-F de section correcte (voir schèmes fi g. 2).

MPORT ANT : Le constructeur décline toute responsabilité pour dommages dus à l’absence du respect des réglementations et des normes en vigueur et il recommande de contrôler que la mise à la terre de l’appareil soit faite de façon correcte (voir schèmes fi g. 2 à la fi n de la notice).

La distance exacte entre l’extrémité de l'élé- ment sensible du thermocouple et le brûleur est indiquée dans les fi gures 5 et 6. Pour contrôler si le dispositif de sécurité fonctionne, procéder de la façon suivante: - allumer le brûleur et le faire fonctionner pendant 3 minutes environ. - éteindre le brûleur en ramenant la manette sur la position de fermeture (

- après 60 secondes pour les brûleurs du four ou grilloir, amener l’index de la manette sur la position "ouvert";

Installation - laisser la manette en cette position et approcher une allumette au brûleur: LE

LEUR NE DOIT PAS S’ALLUMER. Temps nécessaire pour exciter la magnéto pendant l’allumage: 10 secondes environ. Temps d’intervention automatique, après l’extinction de la fl amme: pas plus de 60 secondes pour les brûleurs du four ou grilloir. ATTENTION: - Avant d'effectuer n'importe quelle inter- vention à l'intérieur de la cuisinière, il est obligatoire de la débrancher du réseau électrique et de fermer le robinet du gaz. - Les essais d'étanchéité du circuit à gaz ne doivent pas être faits en utilisant des fl ammes. Si l'on n'a pas de dispositif de contrôle spécifi que, on peut utiliser de la mousse ou de l'eau très savonneuse. - En refermant la table de cuisson il faut faire attention que les fi ls électriques des bougies (s'il y en a) ne soient pas près des injecteurs pour éviter qu'ils passent sur les injecteurs.19

L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'hu- midité dans le local où il est installé. Assurer une bonne aération de la cuisine: laisser les orifi ces d'aération naturelle ouverts, ou installer un dispositif d'aération mécanique (hotte de ventilation). Une utilisation intensive et prolongée de l'appareil demande une aération supplémen- taire, par exemple en ouvrant une fenêtre, ou une aération plus effi cace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

- Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d’une montre jusque vers le repère sens inverse à la marche des aiguilles d’une marqué sur le bandeau (fl amme au "maximum"); - entretemps approcher une allumette de la tête du brûleur; - si on veut une réduction de flamme, tourner la manette dans le même sens et amener l’index sur le repère (fl amme au "minimum").

- Ouvrir la porte du four; - appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d’une montre jusqu’à la position "maximum"; - approcher une allumette du trou central de la sole du four et appuyer à fond sur la manette (voir fi g. 9); - vérifi er l'allumage par les deux trous late- raux de la sole en continuant à appuyer sur la manette; - après 10 secondes environs, lâcher la manette et s’assurer que le brûleur reste allumé. Dans le cas contraire, répéter l’opération.

(GRILLOIR A GAZ) - Placer la protection manette selon la fi gure 12; - appuyer sur la manette du four et la tourner vers la droite jusqu'à l'arrêt; - approcher une allumette du tuyau perforé du brûleur et appuyer à fond sur la manette (voir fi g. 10); - vérifi er l'allumage du brûleur en continuant à appuyer sur la manette; - après 10 secondes environs, lâcher la manette et s’assurer que le brûleur reste allumé. Dans le cas contraire, répéter l’opération.

Les brûleurs qui sont équipés de ce dispositif ont l'avantage d'être protégés en cas d'ex- tinction accidentelle. En effet, dans ce cas, le dispositif bloque l'alimentation en gaz du brûleur, évitant de cette façon une accumulation dangereuse de gaz non brûlé: dès l'extinction, il ne doit pas s'écouler plus de 60 secondes pour les brûleurs du four et du grilloir. ATTENTION: - Après une certain période d'inactivité de la cuisinière il peut arriver que l'allumage des brûleurs ne soit pas instantané, c'est normal. Quelques secondes sont nécessaires pour que l'air accumulé dans les tubes soit expulsé; - en tous cas, il faut éviter une fuite excessi- ve du gaz non brûlé. Si l’allumage n'a pas lieu pendant un temps relativement court, il faut positionner de nouveau la manette sur le repère de fermeture ( ) et répéter l'opération; - lorsqu'on emploie le four et le grilloir pour la première fois, il peut y avoir dégagement de fumée et une odeur particulière. Cela est dû au traitement des surfaces et aux résidus huileux sur les brûleurs. FR Pour l'utilisateur20 FR Pour l'utilisateur - placer les mets à cuire dans un plat et le mettre sur la grille chromée; - introduire le tout dans le four en utilisant le gradin le plus haut possible et tourner la manette sur la graduation désirée; - on peut contrôler la cuisson à travers le hublot de la porte et avec le four éclairé. Eviter d’ouvrir la porte, sauf pour assaisonner les mets. NOTE: Pour cuisinières sans thermostat: - manette en position “maximum”

270°C - manette en position “minimum” = 150°C - Toutes les autres températures entre 150°C et 270°C sont à rechercher entre les repères de minimum et maximum. Il ne faut pas laisser la manette entre les repères et (

- Placer la protection manettes (voir fig. 12); - allumer le brûleur et attendre quelques minutes afi n que le brûleur se réchauffe; - poser les mets à cuire sur la grille-support du four; - introduire le tout dans le four en utilisant le gradin le plus haut; - placer la lèche-frite sur le gradin le plus bas; - fermer doucement la porte en l’adossant à la protection manettes; - après quelques minutes retourner les mets pour exposer l’autre côté aux rayons infrarouges émis par le brûleur. Le temps de cuisson dépend du type de mets et de vos go

st. Le tableau de mets à griller est donné à titre indicatif. NOTE

Lorsqu’on emploie le grilloir pour la première fois il peut y avoir dégagement de fumée, il faut donc attendre que tous les résidus d’huile soient brûlés avant d’introduire les mets. Le grilloir doit seulement être utilisé à son débit calorifi que nominal.

UTILISATION DES FEUX DE LA TABLE

DE CUISSON Utiliser des récipients qui ont un diamètre approprié pour le type du brûleur. En effet les fl ammes ne doivent pas dépasser le fond des casseroles. On conseille: - pour brûleur auxiliaire = récipient de 8 cm au moins, en utilisant la grille de réduction fournie avec l'appareil - pour brûleur semi-rapide= récipient de 14 cm au moins - pour brûleur rapide et double fl amme = récipient d’au moins 22 cm. - s’assurer de positionner correctement le chapeau sur le brûleur de façon à ce que les deux fl èches correspondent. NOTE: Il ne faut pas laisser la manette entre les repères Il ne faut pas laisser la manette entre et (

LECTRIQUES Les différentes allures de chauffe s’obtiennent de la façon suivante: - posit. 1 = intensité minimum pour toutes les plaques; - posit. 6 = intensité maximum pour plaques normales et plaques rapides (avec disque rouge); - posit. 0 = fermé Les récipients utilisés doivent avoir un diamètre suffi samment grand pour couvrir la surface des plaques et un fond plat (voir fi g. 11). ATTENTION: - Il ne faut pas faire fonctionner les plaques sans casseroles au dessus, sauf la première fois, pour 10 minutes environ pour faire sécher les résidus d’huile ou d’humidité; - si la plaque doit rester inutilisée pour longtemps, enduire modérément la surface vernie; - éviter les encrassements pour ne pas avoir à utiliser d'abrasif.

UTILISATION DU FOUR A GAS

- Après l’allumage du brûleur, préchauffer le four pendant 10 minutes;21 Pour l'utilisateurFR ATTENTION: les parties accessibles peu- vent être chaudes pendant le fonctionnement du grilloir! Eloigner les jeunes enfants. Mets à griller Temps en minutes Mets à griller Temps en minutes Mets à griller Temps en minutes 1° Côté 2° Côté 1° Côté 2° Côté 1° Côté 2° Côté Viande mince 6 4 Viande mince 6 4 Viande mince 6 4 Viande modérément Viande modérément épaisse 8 5 épaisse 8 5 épaisse 8 5 épaisse 8 5 Poisson mince et Poisson mince et sans écailles 10 8 sans écailles 10 8 sans écailles 10 8 sans écailles 10 8 Poisson modérément Poisson modérément volumineux 15 12 volumineux 15 12 volumineux 15 12 volumineux 15 12 Saucisse 12 10 Saucisse 12 10 Saucisse 12 10 Saucisse 12 10 Toasts 5 2 Toasts 5 2 Toasts 5 2 Toasts 5 2 Petits oiseaux 20 15 Petits oiseaux 20 15 Petits oiseaux 20 15 Petits oiseaux 20 15

- allumer la résistance du grilloir; - poser les mets à cuire sur la grille support du four; - introduire le tout dans le four en utilisant le gradin le plus haut; - placer la lèche-frite sur le gradin le plus bas; - fermer doucement la porte

- après quelques minutes retourner les mets pour exposer l’autre côté aux rayons infrarouges émis par le brûleur. Le temps de cuisson dépend du type de mets et de vos go

st. Voir tableau “ Mets à griller” ATTENTION : les parties accessibles peu- vent être chaudes pendant le fonctionnement du grilloir! Eloigner les jeunes enfants. En tournant la manette du thermostat dans le sens des aiguilles d'une montre jusqu'au repère grilloir dur le bandeau, la résistance du grilloir, placée en haut dans le four, se met en marche. Le voyant rouge s'allume pour signaler que la résistance est sous tension.

FOUR ELECTRIQUE STATIQUE " 4

New" Grâce aux différents éléments chauffants, commandés par un sélecteur et reglés par un thermostat,

artant de la position 0 (fermé) et en tournant la manette dans le sens des aiguilles d’une montre, on assure successivement les opérations suivantes: - repère : éclairage de la lampe du four (elle restera toujours allumée sur toutes les différentes positions de la manette). - repère

cuisson lente avec résistance sole ; la température du four est réglée par l’intermédiaire de la manette du ther- mostat. - repère : cuisson conventionelle four "statique", les températures du four se ré- "statique", les températures du four se ré- glent tournant la manette du thermostat. - repère : allumage du grilloir . NOTE - Le voyant jaune s’allume lorsque le - Le voyant jaune s’allume lorsque le thermostat intervient. Avant d'introduire les mets à cuire, préchauffer le four pendant 10 minutes au moins.

LECTRIQUE - Il est possible, uniquement pour les modèles dotés d’un « Four Électrique » commandés par deux manettes séparée (selecteur - thermostat), de griller avec la porte fermée, sans devoir utiliser la protection manettes .Lors d'une gr illade à four fermé, la température ne doit jamais excéder 200°C.

UTILISATION DES ACCESSOIRES DU

FOUR - La grille du four sert pour supporter les plats ou directement la viande à cuire. - La lèchefrite positionnée sous la grille sert pour recueillir les jus de cuisson provenant des aliments. La lèchefrite peut être utilisée aussi pour la cuisson des aliments.

COMMENT ENLEVER LA PORTE DU

FOUR On peut enlever la porte pour nettoyer le22 Pour l'utilisateurFR four plus facilement en procédant comme suit : - ouvrir complètement la porte. - enfi ler deux pièces de 10 centimes dans les deux fentes des charnières. - refermer la porte jusqu’à ce que l’on sente la résistance des deux pièces (fi g.13). - fermer encore la porte puis la soulever en la tenant sur les côtés et la porter légèrement en avant ; on peut maintenant l’extraire facilement. - pour repositionner la porte, remettre les charnières dans leur position en vérifi ant qu’elles soient bien accrochées dans leurs logements. - baisser complètement la porte et retirer les pièces qui avaient été introduites pré- cédemment. - refermer la porte jusqu’à sa position de fermeture totale. - contrôler l’état du joint de la porte du four ; s’il est usé, ne pas hésiter à le remplacer en appelant le centre d’assistance.

Avant toute intervention, à l’intérieur du four ou sur des pièces sous tension, il faut débrancher la cuisinière; - ne pas utiliser le coffre chauffe-plats pour y mettre des liquides infl ammables ou objets qui craignent la chaleur, tel que bois, papier, bombes à pression, allumettes, etc.; - contrôler souvent le tube de raccordement en caoutchouc pour qu’il soit loin de parois chaudes, qu’il ne soit pas replié et qu’il soit toujours en bonnes conditions. Le tuyau doit être remplacé au plus tard avant la date indi- quée et fi xé aux extrémités par des colliers de serrage normalisés; - si les robinets deviennent anormalement durs, contacter le S.A.V.; - les parties émaillées ou chromées se net- toient avec de l’eau savonneuse tiède ou des détersifs non abrasifs. Pour les brûleurs supérieurs et les chapeaux de brûleurs on peut employer une brosse métallique en cas de salissures importantes. Essuyer soigneusement; - ne pas utiliser de détersifs abrasifs pour net- toyer les parties émaillées ou chromées; - lorsqu’on nettoie la table de cuisson, éviter toute inondation. Faire attention pour que l’eau ou autre n’entrent pas dans les trous de logement des brûleurs, ce qui pourrait être dangereux; - les bougies d’allumage électrique doivent tou-jours être propres et sèches; les net- toyer après chaque utilisation et en cas de débordement; - couvercles en verre: Ne pas les fermer tant que les brûleurs ou les plaques de la table de cuisson sont chauds, parce qu’ils peuvent s’ébrécher ou se casser; - ne pas heurter les parties émaillées ou les bougies d’allumage (si la cuisinière en est équipée); - quand la cuisinière est éteinte, le robinet central (ou mural) du gaz doit être fermé. - ne soulever jamais la cuisinère par la poi- gnée de la porte de four. Notre Société ne sera pas responsable pour les dommages causés aux personnes ou aux choses qui sont provoqués par une instal- lation incorrecte ou un mauvaise utilisation de l’appareil. En cas d’anomalies et surtout s’il y a des fuites de gaz ou de courant, consulter immédiatement un technicien.

Fig. A Ces informations s’adressent exclusivement aux utilisateurs possédant un produit sur aux utilisateurs possédant un produit sur lequel fi gure le symbole ci-dessous (Fig. A). lequel fi gure le symbole ci-dessous (Fig. A). Ce symbole est reporté sur l’étichette des Ce symbole est reporté sur l’étichette des23 Pour l'utilisateur

caractéristiques techniques de l’appareil caractéristiques techniques de l’appareil (plaque ségnalétique) (plaque ségnalétique)

Ce symbole indique que cet appareil est classé, selon les normes en vigueur, comme un équipement électrique ou électronique et qu’il est conforme à la Directive EU 2002/96/ EC (DEEE- Déchets d’Equipements Elec- triques et Electroniques). Il devra donc, en fi n de vie, être obligatoire- ment traité séparément des déchets ménag- ers, et qu’il devra être déposé gratuitement dans un centre de ramassage se chargeant du recyclage du matériel électrique et élec- tronique, ou bien être remis à un revendeur, au moment de l’achat d’un nouvel appareil équivalent. L’utilisateur est responsable de la remise de l’appareil en fi n de vie aux structures de ramassage et points de collectes appropriés. Il s’expose sinon aux sanction prévues par la législation en vigueur. La collecte sélective, qui permettra par la suite le recyclage du produit, le traitement de ses déchets et son élimination non polluante, contribue à la prévention de conséquences négatives pour l’environnement et la santé humaine, et favorise la valorisation des DEEE. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménag- ers ou le magasin où vous avez acheté le produit. Les producteurs et les importateurs obtem- pèrent à leur responsabilité concernant le recyclage des DEEE, le traitement et l’élimination compatible ave c l’environnement, en y participant soit directement, soit à travers un système de collectivité. RÈGLEMENT n° 1935/2004 DU PARLE- MENT EUROPÉEN – matériaux et objets destinés à entrer en contact avec des denrées alimentaires. Information aux utilisateurs. Le symbole représenté sur la fi gure, présent sur l’emballage, indique que les matériaux et objets destinés à entrer en contact avec des denrées alimentaires sont conformes, dans ce produit, à ce qui est prescrit par le règlement européen n° 1935/2004. À l’intérieur de la cavité du four les aliments pourraient entrer en contact avec : les grilles du four, les lèchefrites, les plaques à pâtis- serie, le verre de la porte du four, les joints en catouchouc, les broches des tournebroches, les parois du four. Sur la table de cuisson avec : les grilles, les brûleurs et le plan de cuisson. Dans le tiroir chauffe-plats avec : les parois du tiroir.24 Dados técnicos e características

2,2 - 3,5 kW 3x1,5 2,2 - 3,5 kW 3x1,5
