Instruções de Serviço:

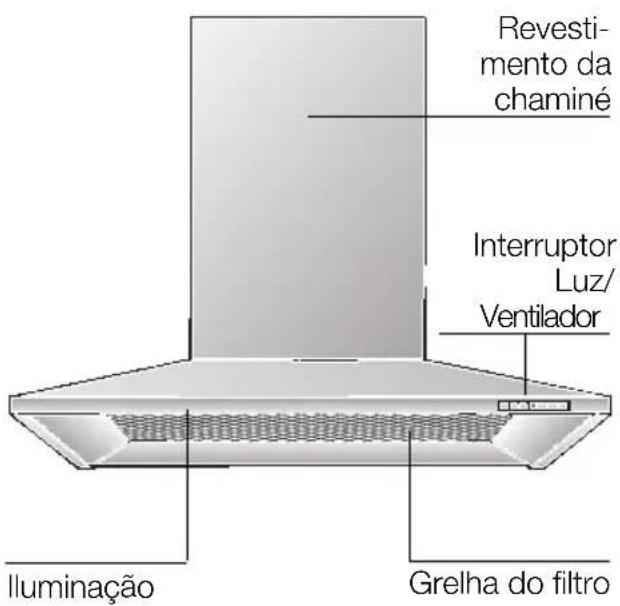

Descrição do aparecido

Tipos de funciona

Funcionamento com exaustao:

O ventilador do exaustor aspira os vapores da cozinha e, atraves doimento de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustao, o funcionaismo simultaneo de aparelhos independentes de uma chamine (como por ex. aquecedores a gas, oleo ou carvao, esquentadores e acumuladores) tem que ser garantida a renovacao do ar necessario, para a combustao perfeita dos aparelhos antes referidos.

É possível um funciona sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Tipos de funciona

Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligaacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garante, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex.places e fogoes a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.

Funcionamento com circulacao de ar:

Neste caso, tem que ser montado um过滤器 de carvas do vento (ver Filtro e Manutenção).
O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos)nossos Serviços Tecnicos.
Os他们在某一天上午的会议中，都讨论了如何使用数字。
O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o gordura e de carvao activo.
O filtró de gordura retém os componentes gordurosos dos vapeores da cozinha.
O filtró de carvaso activo retém as substancias com cheiro.

Indicações importantes:

• Estas instruções de service aplicam-se a variedo modelos de apareiros.

É. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.

• Este exaustor correponde às normas de segança para este tipo de aparehos.

As reparacoes so devem ser efectuadas por pessoal especializzato.

Reparacoes inadequadas podem a carreter perigos various para o'utilizar.

□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de的服务。
Delas constam informacoes importantes para a sua segurarca, bem como sobre autilização e manutençao do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras).
Se o aparecido antes daro, não o deverá pôr em funcimento.
A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.
Se o cabo de ligaçao deeste aparelho estiver danificado,ele tera que ser substituidoelo fabricante,pelos seuis Servicos Tecnicos ou, ainda, poruma persona qualificada,a fim de se evitarem situacoes de perigo para outilizador.
Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
O exaustorsoledevefuncionarcomas Iampadas colocadas.
As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
O exaustor não deve funciona sem o过滤o de gordura.

Gordura ou oleo sobreaquecidos podem incendar-se fácilmente.
Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.
Não flamejar alimentos por baixo do exaustor.
Perigo de incenso do filtro de gordura, devido à subida da chama.
O funciona do exaustor por cima de um aparelho de queima para combustíveis solidos (carvão, madeira e similares) é possível com limitações (ver Instruções de montagem).

Placas de cozinhar a gás / fogões a gás

Os queimadores a gás devem ser sempre realizados de forma correcta.

Important:

As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.

Devido ao grande desenvolvimento de calor provocaoPGAFTA aberta, o exaustor pode ficar danificado.

Anomalias

Em caso de eventuais dupidas ou anomalies,deeracounterosnossos Servicos Tecnicos.

(Ver Úndice de Postos de Assistência).

Sempre que contactar os Serviços Tecnicos, agradecemos que indique os seguides dados:

E-NR.

FD

Registe nestes Campos os dados do seu aparecido. Estes elementos constam da chapa de caracteristicas, que se encontra no interior do exaustor,(before de retiring o filtro de gordura.

Comando do exaustor

Os vapores são eliminados de forma mais eficaz, se:

Ligar o ventilador no inicio dos cozinhados.
Desligar o ventilador so algunos Minutes!.
deposis de terminados os cozinhados.

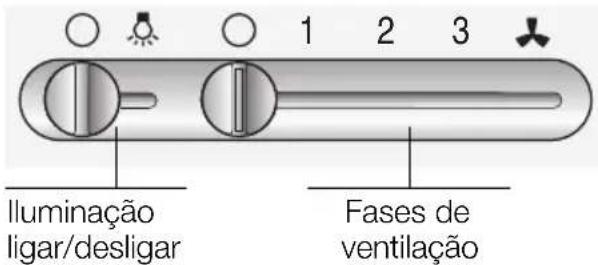

Ligar:

Desloque o cursor para a fase de ventilação pretendida.

Desligar:

Desloque o cursor para a posicao 0.

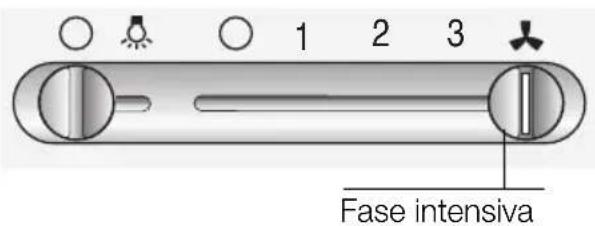

Fase intensiva:

Com a fase intensiva, atinge-se a potência Tmaxima. Ela sera'utilizada apenas por breves instantes.

Desloque o cursor totalmente para a direita.

Durante o funciona na fase intensiva, fica iluminada a LINHA do cursor.

Illuminação:

A iluminação pode ser realizada em qualquer momento, mesmo se o exaustor estiver desligado.

Filtros e Manutenção

Filtro de gordura:

Para retenção das particulas de gordura existentes nos vapores da cozinha, são realizados filtros metalicos

A malha do filtró é de metal não inflamável.

Atença:

Em caso de saturação do FILTER com resíduos gordurosos, fazer as possibilidades de inflamação do mesmo e aedinção do aparecido pode ser prejudicada.

Important:

A limpeza atempada do filtró evita o perigo de incência, que se pode verficar com a concentração de calor proveniente de fritos ou assados.

Limpeza dos filtros metalicos:

Com um uso normal (de 1 a 2 horas diarias) ter-se-á que limpar o filtro de metal antes 8 a 10 semanas.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.

Important:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.

Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com detergente. Passado algo tempo, escovar os filtros com uma escova propria e,(before, enxagua-los e secao-los bem.

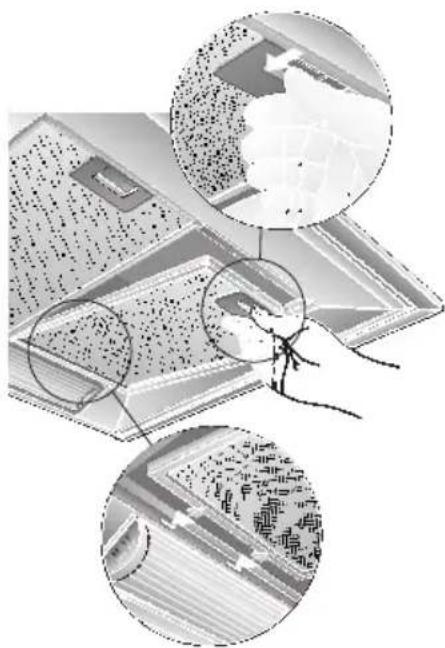

Desmontar e montar os filtros metalicos:

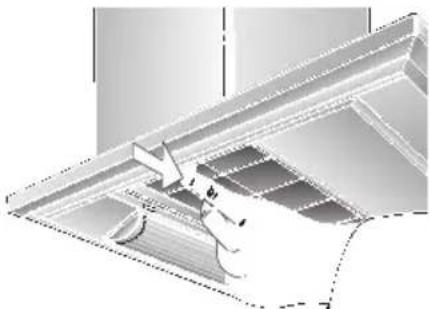

1. Pressionar os encaixes dos filtros no sentido da seta e, bereits,退市 os filtros.

1. Limpar os filtros metalicos.
2. Recolocar os filtros.

Para refer os cheiros no functiamento com circulacao de ar.

Montagem:

1. Desmontar os filtros de gordura (ver Desmontar e montar os filtros de gordura).
2. Aplicar o filtro de carvao activo.

1. Encaixar as patilhas em ambos os lados.
2. Montar os filtros de gordura (ver Desmontar e montar os filtros de gordura).

Desmontar:

1. Desmontar os filtros de gordura.
2. Pressionar as patilhas em todos os lados eutar o Scor de carao activo para baixo.

1. Recolocar o filtro de gordura.

Substituição do FILTER de carvão activo:

No caso de funciona normal (1 a 2 horas diarias), os filtros de carvão activo devem ser substituidos uma vez no ano.
O filtró de carvasão activo pode ser adquirido nos Serviços Técnicos (ver acessórios especialis).
Devem ser'utilizados apenas filtros originals.

So assimé garantido o funciona optimazo do exaustor.

Reciclagem do filtro de carvão activo uso:

O filtró de carvasão activo não contentem substancias prejudicials. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

Quando limpar os filtros de gordura,deerá también limpar as zonasccessiveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funco-namento do aparelho.
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas.
Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Não utilizes produits acidos ou escovas rivas.
- Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

Limpar o interruptor de cursor apenas com um pano macio e humido (solucao suave de agua e deterrente).

Na limpeza do interruptor de cursor, nunca utilizes produitsproprias para limpar aço inoxidável.

Superficies de aço inox:

Utilizar um produit para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.

As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.

Superficies de aluminio e material sintetico:

Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- Não utilize panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- São utilizes produits abrasivos.

Substituição das Limpadas

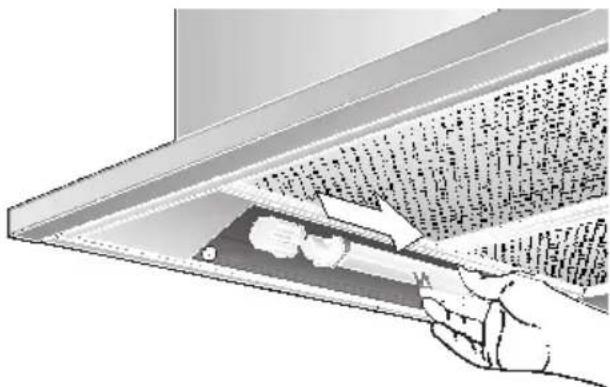

1. Desligar o exaustor da corrente, retirando a ficha da tomada ou desligando o fusivel ou o disjuntor.
2. Pressionar suavamente as duas patilhas deodos os lados da cobertura da lampada e retiring esta para fora.
3. Substituir a lampada (lampada fluorescente, corrente no mercado, max. 11 Watt, casquilho G 23).

1. Voltar a colocar a cobertura da lampada.

1. Voltar a ligar o exaustor à corrente, ligando a ficha à tomada, o fusível ou o disjuntor.

Indicações Importantes

Apareiros velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua también para a preservaço do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.

O exaustor pode funcional com exaustao ou circulação de ar.

Instalar o exaustor sempre centrado com a plac de cozinha.

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhar a gás (= fogões e placas), tem que ser respeitadas as respectivas normas{nacionais em vigor (p. ex. na Alemanha: Regulamentoções Técnicas sobre Instalações de Gás TRGI).

Tém que ser respeitasas instruções e as normas de instalação do fabricante.

O exaustorsolepoderestaladojunto deumarmario superior oudeumaparede alta. Distancia minima: 50~mm

A montagem do exaustor sobre\ placas a gás são permitida com uma\ distência minima de 650 mm, ver Fig. 1. -\ se não foram ultrapassadas as seguintes\ cargas tírmicas (Hs):

Fogoes a gás
Carga maximala de um
queimador max. 3,0 kW
Carga maximala de todos
os queimadores max. 8,3 kW
Carga maximala doorno max. 3,9 kW
Placas a gás
Carga maximala de um
queimador max. 3,9 kW
Carga maximala de todos
os queimadores max. 11,3 kW
Placas de Vitroceramica
As indicações relativas à cargo Tmaxima nominal não se aplicam aplaces vitroceramicas a gás fechadas, Observar rigorosamente as indicações do fabricante.
Fogoes para combustiveis solidos Vigoram, igualmente, as cargas termicas nominais maximas e a distancia minima, tal como nos fogoes a gás.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), seessa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.

Funcionamento com exaustao

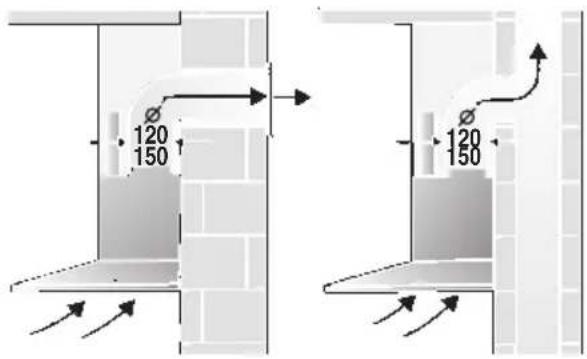

O ar da exaustão é conducido para cima, atraves de um canal, ou direcamente para o exterior atraves da parede.

A exaustão do ar não pode ser feita atraves de uma chamé de saía de fumos ou de gases de combustão, nem atraves de um canal que sirva para ventilação de locals, onde se encontrar apareiros de queima.

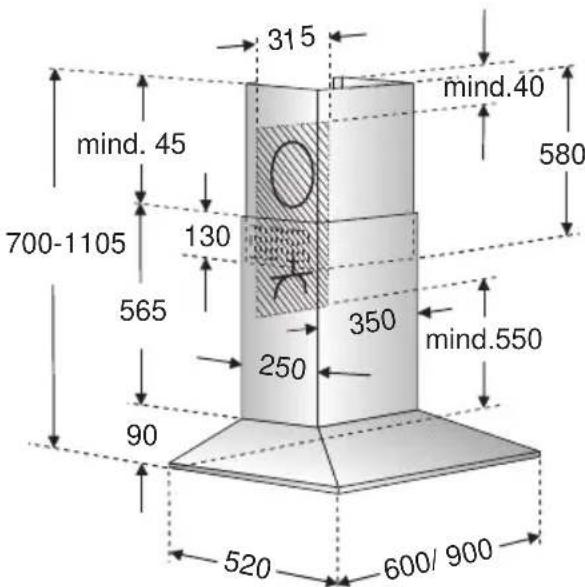

Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para condução do ar de exaustão para uma chamíne de fumos ou de gases de combustão, que não está em funcimento, é necessária uma autorização das entidas competentes.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chaminé (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possével um functiәnamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Isto pode ser consignedo se o ar necessario à combustão puder ser reposto, atraves de abertas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saía de ar, ou ainda atraves doutras medidas(ECNCAS, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenamen-mentation, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.
No funcaoamento de aparehos de cozinhar, como por ex. placas e fogoes a gas, esta regra nao se aplica.

Se o exaustor funciona com circulacao de ar - comimento de carvao activo - nao ha qualquer tipo de limitacao.

Se o ar da exaustao for conducido através da parede exterior, delve serutilizada uma caixa mural telescópica.

Potência optimizada do exaustor:

Tubo de exaustao curto e liso.
Tubocom numero minimo de curvas.
Diétrtro do tubo e curvas tao grandes quando possivel.

Autilização de tubos de aspiração longo e rugosos no seu interior, muitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.

Tubos circulares:

Recomendamos um diametro interior de 150 mm, mas no minimo de 120 mm

Canais planos tem que ter um secao equivalente ao diametro dos tubos. Eles nao devem ter nenhum desvio muito pronunciado.

120 mm ca. 113 cm
150 mm ca. 177 cm

Se os diamétros dos tubos aparecem diferências:

Deverão ser aplicadasCNTAS de vedação.

Nouveo.

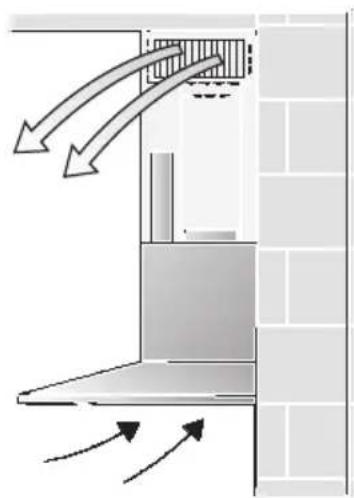

Funcao de circulação de ar

Comimento de carvão activo, se não existrem condições para funzonamento de exaustão.

O jogo completeness de montagem pode ser adquirido nos)nossos Servicos Tecnicos.

O número de
encomenda
correspondente pode
ser encontrar no
final destas
Instruções de
Serviço.

Ligação do tubo de exaustão 150 mm:

Fixar o tubo de exaustao directamente na tubuladura de ar.

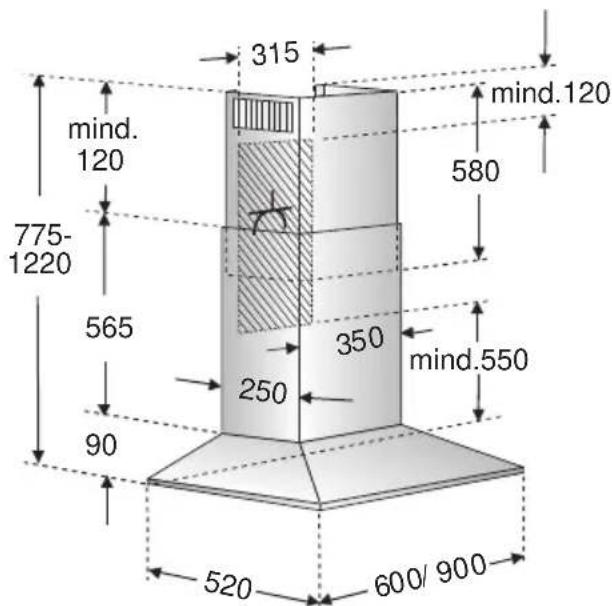

Ligação do tubo de exaustão 120 mm :

Montar a reducao no bocal de admissoa de ar, fazer bois furos de 3mm eaparafusar.

Fixar o tubo de exaustao na reducao.

Antes da montagem

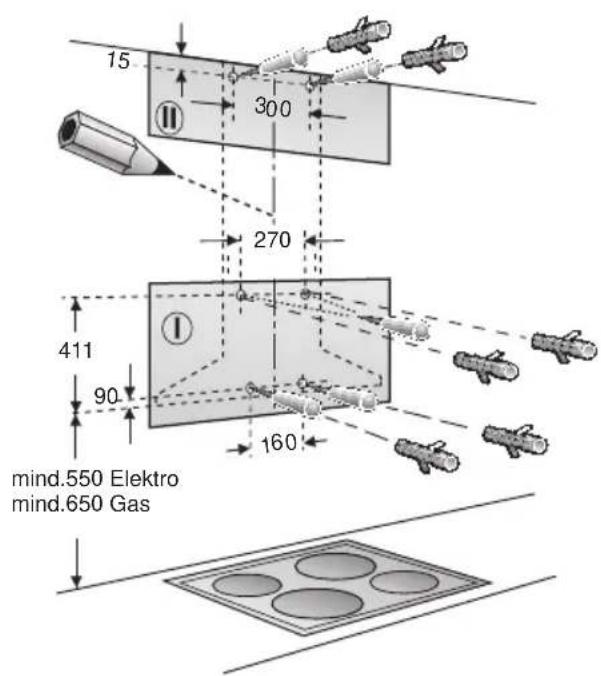

Preparacao da parede

A parede tem que ser plana e vertical.
Tem que ser prevista uma fixação segura dasbuchas.
Aparelhos com iluminação atrás: Se um revestimento do nico for directamente aplicado por baixo do exaustor, jusqu'à parede, ou forearm colocados azulejos, o ressalto deve medir no maior 15mm para evaporar que a cobertura da lampada sera danificada.

Peso em kg:

	Saía de ar	Circúnção de ar
	20,260 cm 22,4
	23,290 cm 25,4

Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.

Ligaçao eletrica

O exaustor sé deve ser ligado a uma tomada com proteção de terra instalada de acordo com as normas em vigor. A tomada com proteção de terra deve ser instalada directamente por vez do revestamento da chamé.

\section*{Characteristicas electrolycas:}

Elas encontrar-se na chapa decharacteristicas, no interior do aparelho,进驻 de retirado o filtro.

Em caso de reparacoes deslugar completeness o exaustor da corrente eletrica.

Comprimento do cabo de ligação: 1,30 m.

No caso de ser necessária uma ligação fixa:

O exaustorsolepodesserligadoacorretporuminstaladorcredenciadopelasemployesa distribuidora de electricidade.

Relativamente à instalação, deve ser préviosto um dispositoivo de corte. Como dispositivo de corte são validos interruptores com uma abertura de contactos superior a 3 mm e corte multipolar. Destes fazem parte os interruptores LS e protecções.

Este exaustor correponde as normas da EU sobre protecao antiparasitaria.

Montagem

O exaustor foi previsto para montagem numa parede da cozinha.

1. Retirar oatório de gordura (ver instruções de service).
2. Marcar uma LINHA central na parede desde o tecto até ao canto inferior do exaustor.
3. Com o auxilio do molde marcar as posicaoes dos parafusos na parede.

Ter em atençao a distancia minima da placac de cozinhar ate ao exaustor, de 550 mm, para discos electrolycicos, ou de 650 mm para queimadores a gas. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Fazer 4uros para o exaustor e 2uros para o revestimento da chaminé 8 mm e introduzir as buchas ate a face com a parede.

Nota: Tome em atençao a eventual montagem de acessórios especials.

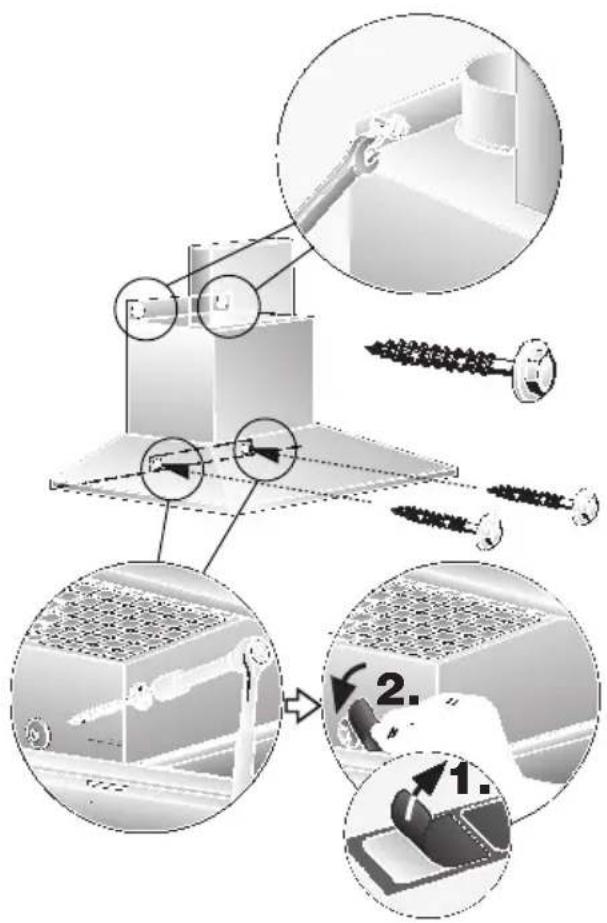

1. Aparafusar o ângulo de retençao do revestimento da chaminé com dos parafusos sextavados.

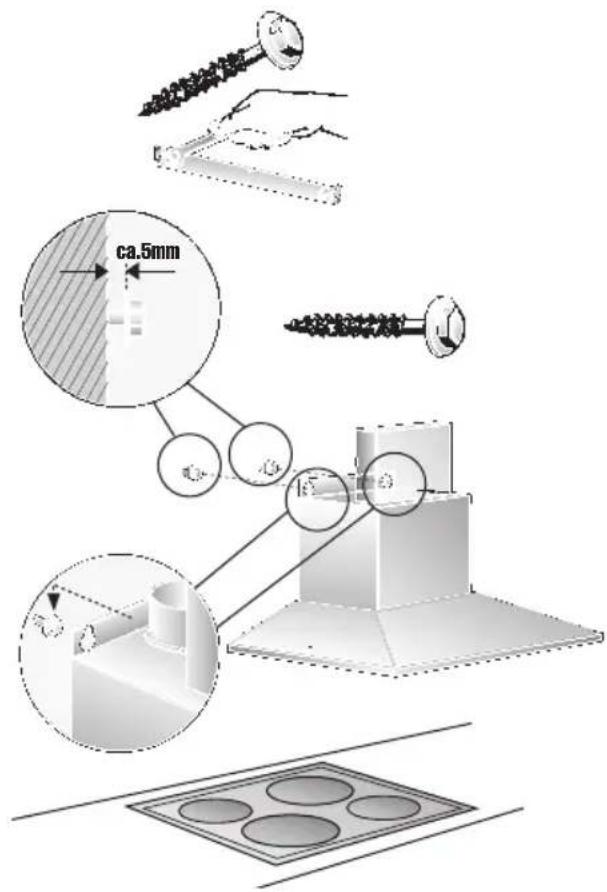

2. Aparafusar osinous parafusos sextavados superiores atc ca.de 5 mm de profundidade.

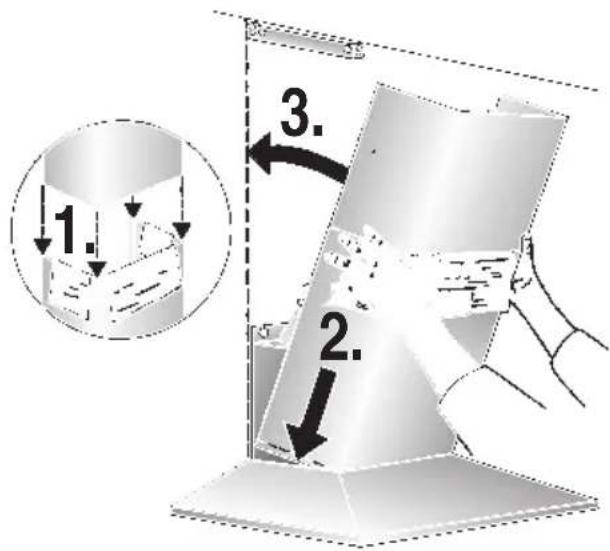

3. Pendurar o exaustor nos parafusos.

Montagem

1. Apertar ambos os parafusos sextavados inferiores.
   Antes do aperto final dos 4
   parafusosdeeralinhar-seoexaustor.
2. Colar sobre cada um dos furos de fixação inferiores uma pelécula na proteção da grelha.

1. Fazer a ligaçao dos tubos.
2. Fazer a ligação eletrica.
3. Retirar a pelécula de proteção aplicada nos revestimentos da chamé.

Procure evaporar provocar danos nas superficies delicadas de aço inox.

1. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.

Procure evaporar riscos durante a introducao das两大 partes do revestamento, uma na outras, colocando por ex., o gabarito de montagem como protecao sobre o canto do revestamento inferior.

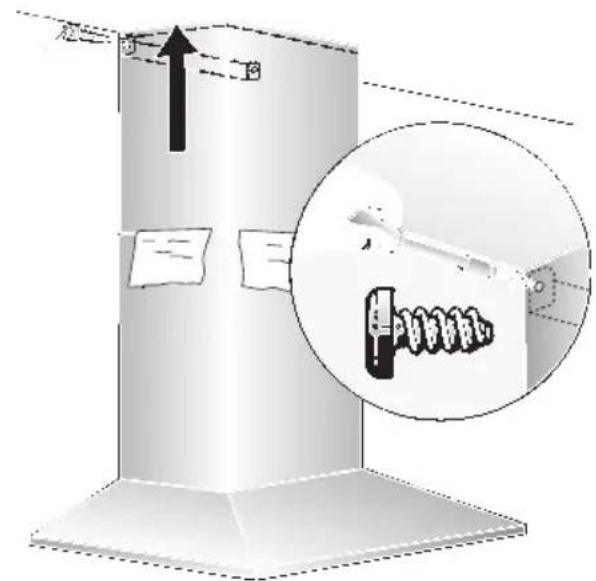

1. Levantar ligeiramente a parte superior e aparafusa-la lateralmente comdos parafusos no angulo de retencion.

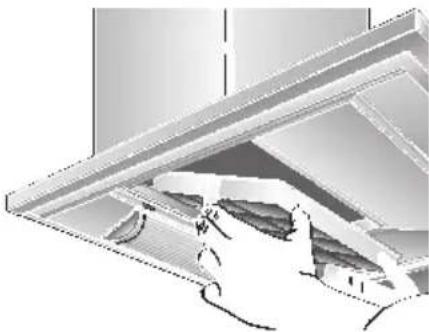

1. Voltar a montar o FILTER de gordura (ver instruções de serviços).

Bruksanvisning:

Apparatbeskrivelse

Driftsmuligheter

Utløpsdrift:
