MODE D'EMPLOI DKE765A BOSCH

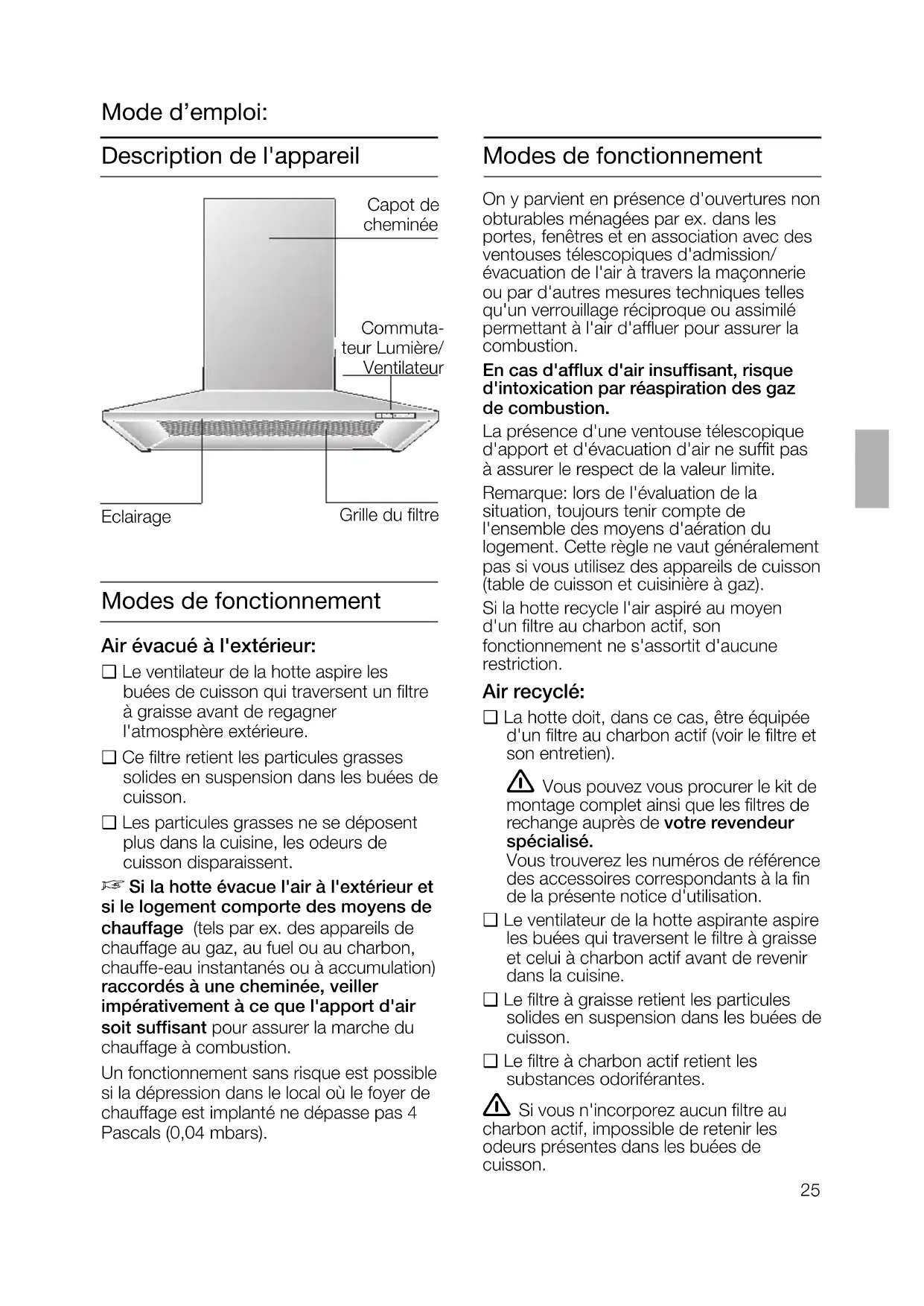

it to the mounting brackets at the sides with two screws.25 Eclairage Commuta- teur Lumière/ Ventilateur Grille du filtre Capot de cheminée Description de l'appareil Mode d’emploi: Modes de fonctionnement Air évacué à l'extérieur: ❑ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. ❑ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson. ❑ Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). Modes de fonctionnement On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Air recyclé: ❑ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien). Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation. ❑ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine. ❑ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson. ❑ Le filtre à charbon actif retient les substances odoriférantes. Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.26 Dérangements Si vous avez des questions à poser ou encas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service après-vente).Lors de votre appel, veuillez mentionner lesnuméros suivants: N° E FD Inscrivez les numéros correspondants devotre hotte dans le cadre ci-dessus. Cesnuméros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée. Avant la première utilisation Remarques importantes:❑ La présente notice d'emploi vaut pourplusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votreappareil.❑ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.Les réparations ne doivent être effectuées que par un spécialiste.Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur. Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours setrouver dessus. L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide(charbon, bois, etc.) n'est autorisée qu'àcertaines conditions (voir la notice de montage).Tables de cuisson au gaz / Cuisinières à gaz Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez devous brûler en touchant la surface du corpsde la hotte, ou d'endommager carrémentcette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz,faites simultanément marcher la hotte à lapuissance d'aspiration maximale si vousavez allumé trois foyers ou plus.❑ Lisez attentivement la présente noticed'emploi avant d'utiliser votre appareilpour la première fois. Elle contient desinformations importantes non seulementpour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.❑ Rangez la présente notice de montageet d'emploi soigneusement pour pouvoirla remettre à un futur propriétaire de l'appareil. Si l'appareil est endommagé, sa mise en service est proscrite. Le branchement et la mise en service ne doivent être effectués que par un spécialiste. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier sonremplacement au fabricant ou à son serviceaprès-vente, ou encore à une personne possédant des qualifications identiques, pouréviter de créer des risques. Eliminez les matériaux d'emballage conformément à la réglementation (voir lanotice de montage). Cette hotte aspirante n'est destinée à ser- vir que pour couvrir les besoins d'un ménage. Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher unesurcharge des ampoules restantes. N'utilisez jamais la hotte aspirante sans filtre à graisse. Les graisses ou huiles surchauffées peu- vent s'enflammer facilement.Par conséquent, surveillez toujours les plats(frites par ex.) qui se préparent à l'aide dematières grasses ou d'huiles. Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le ! filtre à graisse et d'y mettre le feu.27 Utilisation de la hotte aspirante Filtre et entretien Filtres à graisse: Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson. Ces nattes filtrantes sont en métal incombustible. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage. Nettoyage des filtres à graisse en métal: ❑ En fonctionnement normal (1 à 2 heures par jour), le filtre doit être nettoyé au bout de 8 à 10 semaines. ❑ Ces filtres sont nettoyables au lave- vaisselle. Ils peuvent changer légèrement de couleur au lavage. ❑ Le filtre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé. Important: Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse. ❑ Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter. La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.

Eteindre la hotte aspirante quelques seulement minutes après la fin de la cuisson.

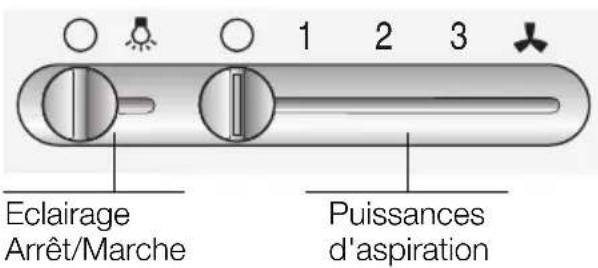

Eclairage Arrêt/Marche Puissances d'aspiration Enclenchement:

Amenez le commutateur à curseur sur la puissance d'aspiration désirée. Coupure:

Ramenez le commutateur à curseur sur

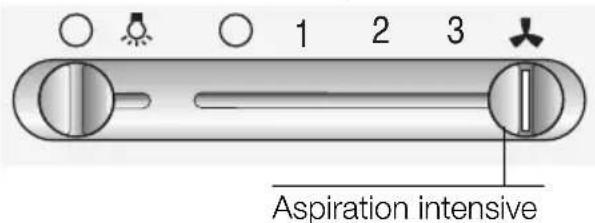

Aspiration intensive: Cette position permet au ventilateur de développer sa puissance d'aspiration maxi. Vous n'en aurez besoin que brièvement.

Poussez le commutateur à curseur à fond à droite. Pendant que la hotte fonctionne sur la puissance d'aspiration intensive, la barre s'allume sur le commutateur à curseur. Eclairage:

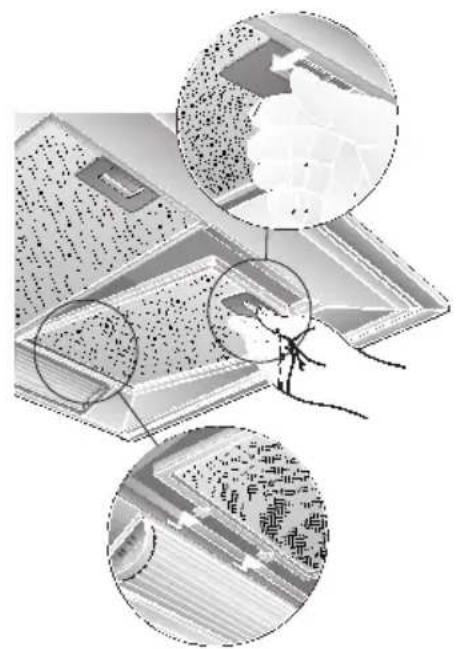

Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint. Aspiration intensive28 Retrait et mise en place des filtres à graisse en métal:

1. Poussez dans le sens de la flèche le

cran situé contre chaque filtre à graisse puis abaissez les filtres. Mise en place du filtre:

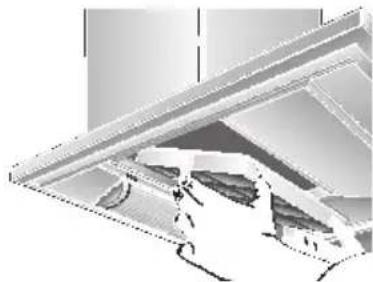

1. Retirez d'abord les filtres à graisse (voir

la section intitulée "Retrait et mise en place des filtres à graisse en métal).

2. Mettez en place le filtre à charbon actif.

3. Faites encranter les pattes des deux

4. Remontez les filtres à graisse en métal

(voir la section intitulée "Retrait et mise en place des filtres à graisse en métal). Retrait du filtre:

1. Retirez les filtres à graisse en métal.

2. Appuyez sur les pattes situées des deux

côtés puis retirez le filtre à charbon actif par le bas.

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à

graisse en place. Filtre à charbon actif: Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

3. Remontez les filtres à graisse.

Changement du filtre à charbon actif: ❑ Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. ❑ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux. ❑ N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte. Mise au rebut du filtre à charbon actif usagé: ❑ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.29 Nettoyage et entretien Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débran- chant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible. ❑ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte. ❑ Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres. ❑ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. ❑ N'utilisez pas de produits récurants ni d'éponges à dos abrasif. ❑ Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître. Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue. Veuillez ne nettoyer le commutateur à curseur qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnée de produit à vaisselle). Pour nettoyer le commutateur à curseur, n'utilisez pas de détergent pour les surfaces en acier. Surfaces en acier inox: ❑ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. ❑ Frottez toujours l'acier inox dans le sens de son polissage. Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore. Surfaces en aluminium et en plastique: ❑ Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres. ❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non aggressif. ❑ N'utilisez pas de détergents aggressifs, contenant un acide ou une base. ❑ N'utilisez pas de produits récurants. Changement du tube au néon

4. Remettez le cache de l'éclairage en

5. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

1. Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débran- chant la fiche mâle de la prise de cou- rant ou en coupant le disjoncteur/fusible.

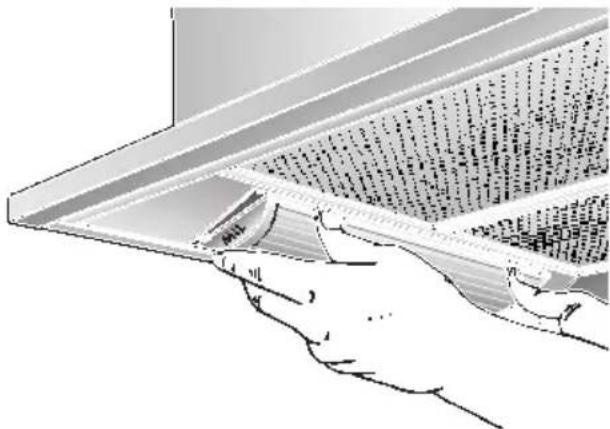

2. Enfoncez légèrement les deux pattes du

cache de l'éclairage puis retirez le cache par le bas.

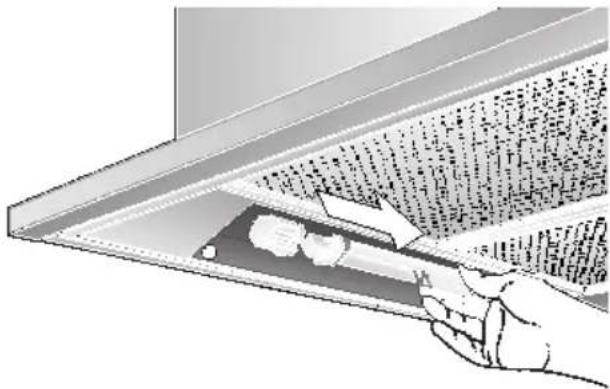

3. Remplacez le tube au néon (tube en

vente habituelle dans le commerce, puissance 11 watts maxi., douille G23). Attention: le tube est enfoncé dans la douille.30 Remarques importantes Notice de montage: Remarques supplémentaires concernant les cuisinières à gaz: Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm. Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1. Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz. Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.31 Avant le montage L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulati- on) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possi- ble si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut générale- ment pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique. Evacuation de l'air à l'extérieur

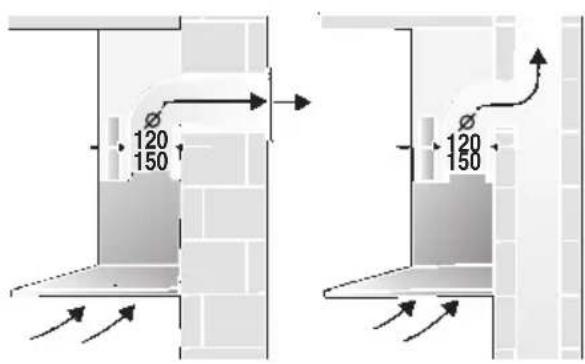

Avant le montage ❑ Fixez le tuyau d'air vicié contre le manchon réducteur. Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse.

Il ait le moins possible de coudes.

Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde: Nous recommandons recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum.

Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. 120 mm l = 113 cm

Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.

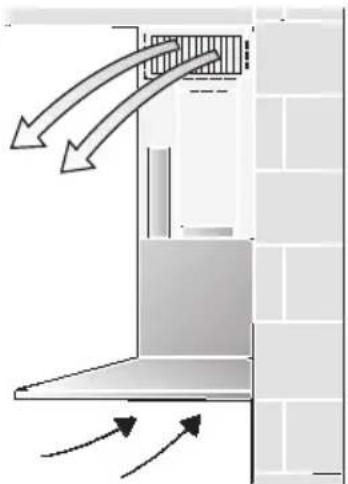

Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant. Mode Air recyclé ❑ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte. Branchement du conduit d'évacuation l 150 mm:

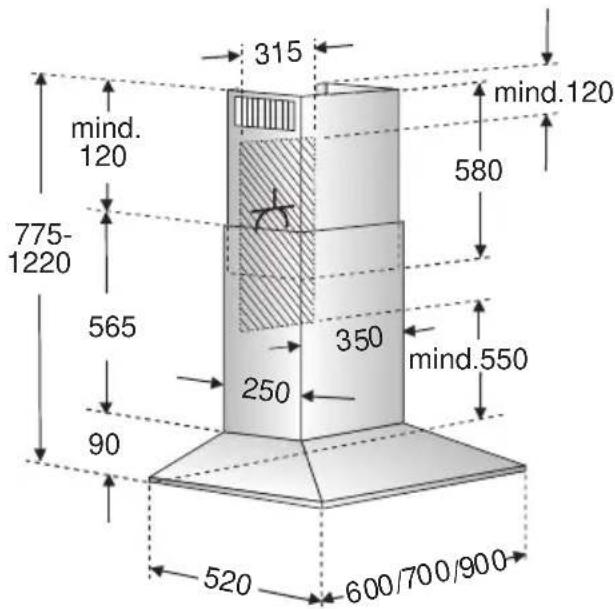

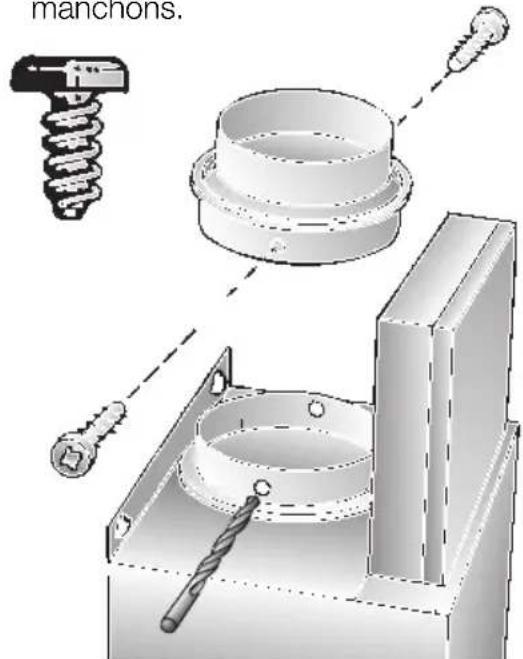

Fixez le conduit d'évacuation directement sur l'orifice. Branchement du conduit d'évacuation l 120 mm: ❑ Introduisez le manchon réducteur dans le manchon à air. Percez 2 trous de 3 mm de diamètre puis vissez les deux manchons. Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécia- lisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Le mur doit être bien plat et vertical.

Utilisez des chevilles pour assurer une retenue ferme. ❑ Pour les appareils avec éclairage à l'arrière: Si, sous la hotte aspirante, se trouve un habillage de niche directement monté contre le mur, ou bien si le mur est carrelé, l'appareil doit faire saillie de 15 mm max. pour éviter d'endommager le cache de la lampe. Poids en kg: Avant le montage Branchement électrique La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire- ment posée. Installer cette prise autant que possible directement derrière le capotage de la hotte. Caractéristiques électriques: Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l’intérieur de l’appareil. Toujours mettre l'appareil hors tension avant d'effectuer des réparations. Longueur du cordon de branchement: 1,30 m. Si le cordon doit être raccordé définitivement au secteur: Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité. Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques. Air évacue Air recyclé 20,260 cm 22,4 21,570 cm 23,7 23,290 cm 25,4 Sous réserve de modifications constructives dans l’intérêt du progrès technique.34 Encastrement ca.5mm Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice

2. Sur le mur, tracez une ligne médiane

allant du plafond jusqu'au bord inférieur de la hotte aspirante.

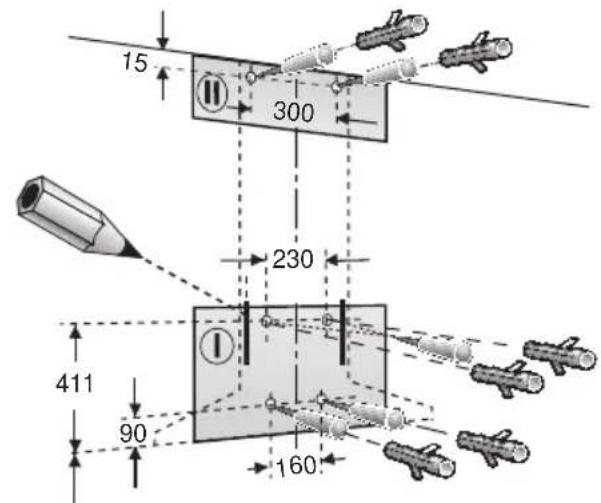

3. A l'aide du gabarit, marquez sur le mur

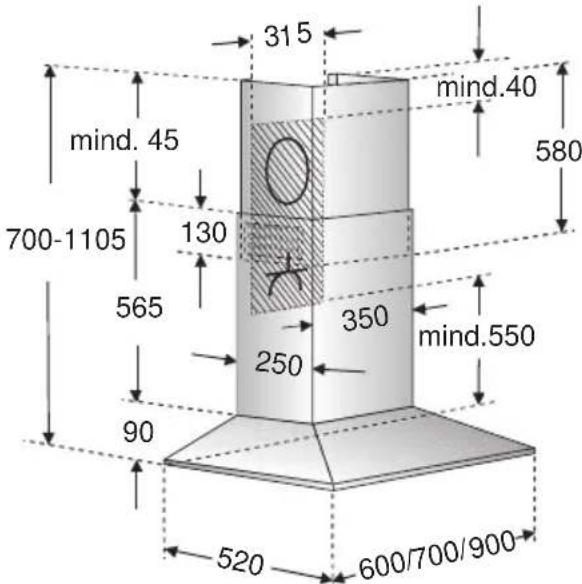

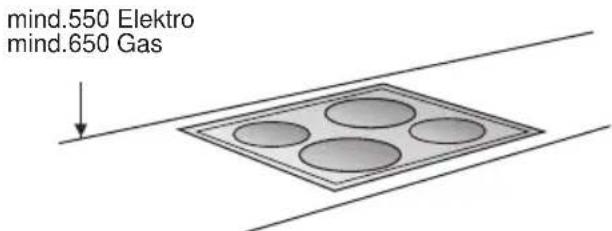

les emplacements des vis ainsi que, pour faciliter l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte. Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.

4. Percer 4 trous pour la hotte aspirante et

2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur. Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

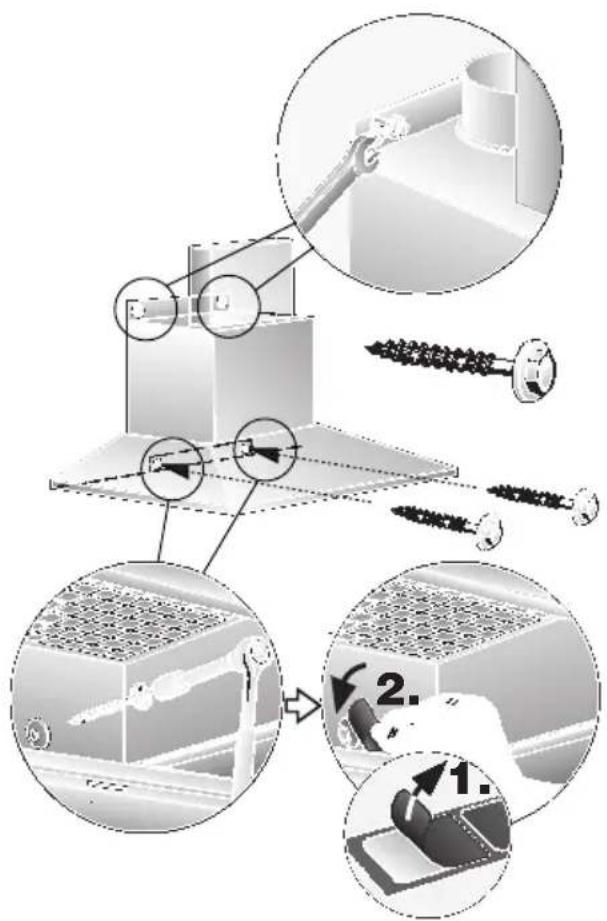

5. Au moyen de 2 vis hexagonales, visser

les cornières servant à retenir le capotage de cheminée.

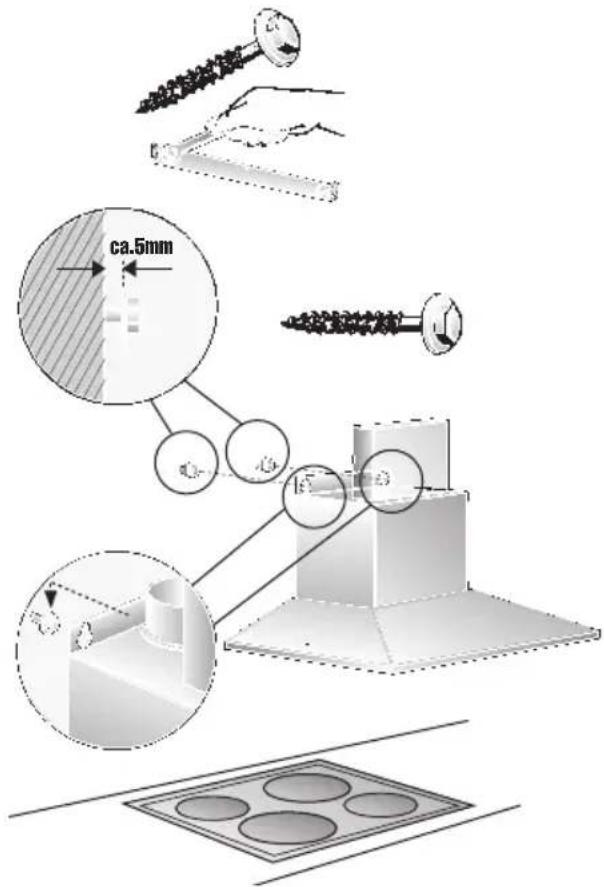

6. Vissez les deux vis hexagonales du haut

jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.

08. Vissez les vis hexagonales du bas.

Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.

09. Collez une par une les pellicules

plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.

10. Raccorder la hotte aux tuyaux.

11. Effectuer le branchement électrique de

12. Retirez la pellicule de plastique

protégeant les deux capots en inox. Evitez d'endommager les surfaces lisses en acier inox.

15. Remettre le filtre à graisse en place (voir

la notice d'utilisation).

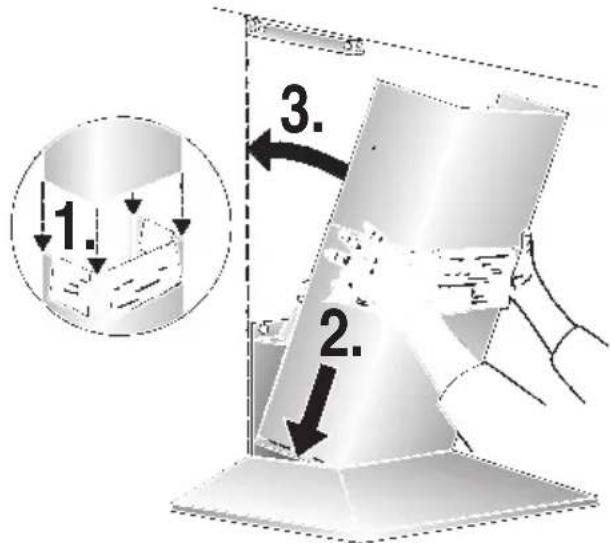

14. Soulever l'élément supérieur puis le

visser au moyen de deux vis contre la cornière de retenue.

13. Insérer l'un dans l'autre les deux

éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante. Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.36 Verlichting Schakelaars verlichting en ventilator Filterrooster Schoor- steenaf- scherming Beschrijving van het apparaat Gebruiksaanwijzing: Gebruiksmogelijkheden Gebruik met luchtafvoer: ❑ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. ❑ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. ❑ De keuken blijft in grote mate vrij van vet en reuk.

NotizenDHZ 5165 90 cm: DHZ 9054 60 cm: DHZ 6054 90 cm: DHZ 9053 60 cm: DHZ 6053 90 cm: DHZ 9550 60 cm: DHZ 6550
