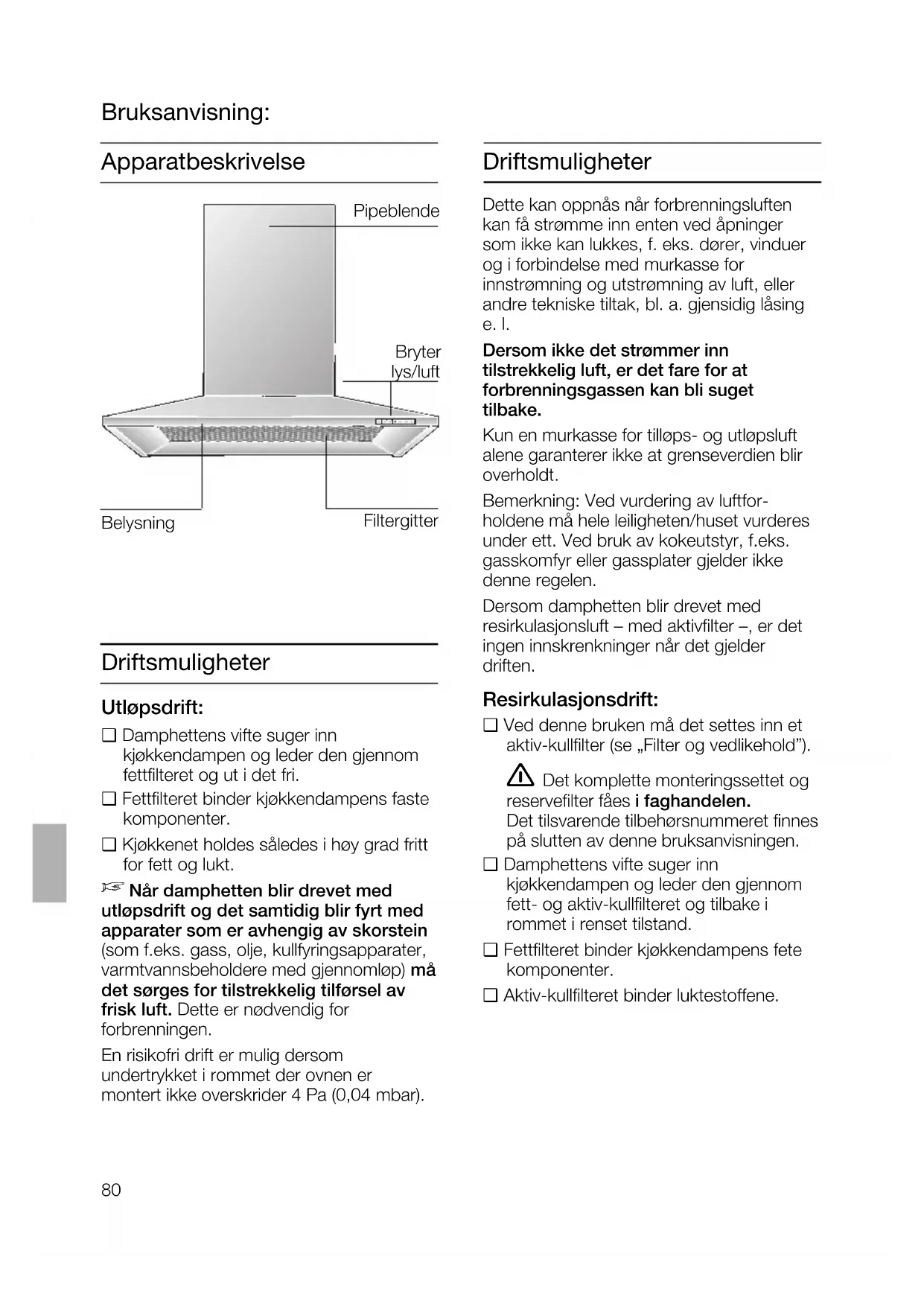

Damphettens vitte suger inn kjokkendampen og leder den gjennom fettfilteret og ut i det fri.
Fettfilteret binder kjokkendampens fastekomponenter.
Kjokkenet holds saledes i hoy grad fritt for fett og lukt.

När damphetten blir drevet med utlopsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomlp) ma det sorges for tilstrekkelig tilforsel av frisk luft. Dette er nadvendig for forbrenningen.

Dette kan oppnas när forbrenningsluften kan fä stromme inn enten ved apninger som ikke kan lukkes, f. eks. dorer, vinduer og i forbindelse med murkasse for innstrømning og utstrømning av luft, eller andre tekniske tiltak, bl. a. gjensidig lasing e. I.

Dersom不解 det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan blu suget tilbake.

Bemerkning: Ved vurdering av luftfor-holdene ma hele leiligheten/huset vurderes under ett. Ved bruk av cokeutstyr, f.eks. gasskomfyr eller gassplater gjelder ikke donne regelen.

Dersom damphemten blir drevet med resirkulasjonsluft - med aktivfilter -, er det ingen innskrenkninger när det gjelder driften.

Resirkulasjonsdrift:

Ved denne bruken ma det settes inn et aktiv-kullfilter (se „Filter og vedlikehold").
Det komplette monteringssettet og reservefilter faes i faghandelen. Det tilsvarende tilbehorsnummeret finnes pa slutten av donne bruksanvisingen.

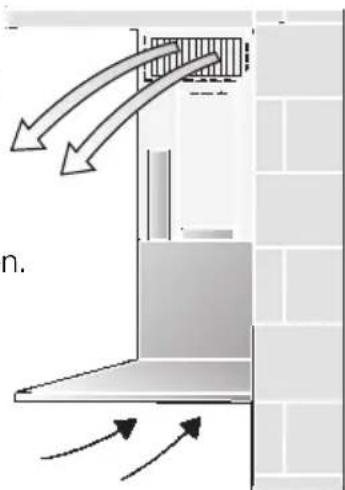

Damphettens vifte suger inn kjokkendampen og leder den gjennom fett- og aktiv-kullfilteret og tilbake i rommet i renset tilstand.
Fettfilteret binder kjokkendampens fete komponenter.
Aktiv-kullfilteret binder luktestoffene.

Denne bruksanvisingen gjelder for flere utforelser av maskinen. Det er mulig at enkelte utstyrskjennetegn blir beskrevet som ikke gjelder for din maskin.
Denne damphetten tilsvarer de gjeldende sikkerhetsbestemmelsene.

Reparasjoner mA kun utfores av autoriserte fagfolk.

Dersom det blir foretatt ikke fagmessige reparasjoner på apparatet, kan dette.fore til alvorlige farer forBrukeren.

För du tar det nye apparatet i bruk, bör du lese braksanvisningen omhyggelig. Den inneholder viktige informasjoner om sikkerhet savel som veiledning i bruk og vedlikehold av stekeovnen.
Vennligst oppbevar bruksanvisingen og monteringsanvisingen på et sikkert sted, eventuelt for en senere ny eier.

Dersom stekeovnen skulle vare skadet
pà noen mäte, mä den ilke brukes.
Tilkopl ing igangsetting mA kun foretas av en fagmann.
Nár tilkoplingsledningen på dette apparate er skadet, mA det skiftes ut av produsenten eller av kundeservice aller en annen kvalifisert person, for a unnga at det oppstår fare.
Kvitt deg med emballasjen pa en forskriftsmessig mæte (se monterings-anvisingen).
Dampheetn ma kun brukes nár det er skrudd inn pærer.
Defekte lyspaerer bør skiftes ut straks, for a unnga at de andre paerene blir overbelastet.
Dampmetten ma aldri brukes uten fettfilter.

Overoppphetet fett erer olje kan lett selvantennes. Derfor ma retter med fett erer olje, f. eks. frityrstekte poteter, bare tilberede under oppsyn.
Flambér aldri under damphetten. Det kan oppsta brannfare på grunn av oppstigende flammer.
Bruken av damp hetten er kun
begrenset tillatt over en komfyr/ovn for faste
brennstoffer (kull, tre o.l.)
(se monteringsanvisningen).

Gass cokeplater / gass komfyr

Gasskomfyrer må alltid benyttes riktig.

Viktig:

Gassblussene ma alltid vare tildekket av cokekarene.

Den sterke varmeutviklingen fra en apen gassflamme kan odelegge damphetten.

Forstyrrelser

Ved eventuelle sporsmal aller forstyrelser bør du ringe til kundeservice. (se liste over servicesenter).

Nár du ringer, vennligst oppgi:

E-nr.

FD

Skriv opp apparatets nummer i feltene ovenfor. Numrene finnes pa typeskiltet pa innsiden av damphetten nár du tar av filtergitteret.

Betjening av damphemten

Kjokkendampen kan fjernes virkningsfullt ved:

å slå pa damphetten ved begynnelsen av kokingen.
a sla av damphetten forst noen minutter etter at kokingen er fertig.

Påslåing:

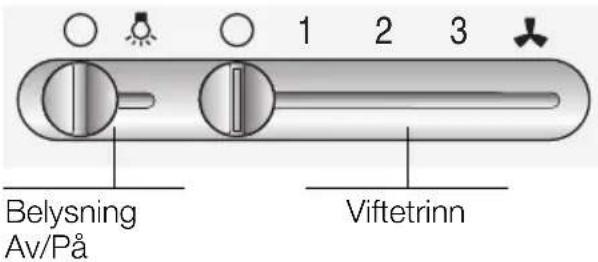

Skyv skyvebryteren pa det onske de viftetrinnet.

Avslåing:

Skyv skyvebryteren tilbake pa 0.

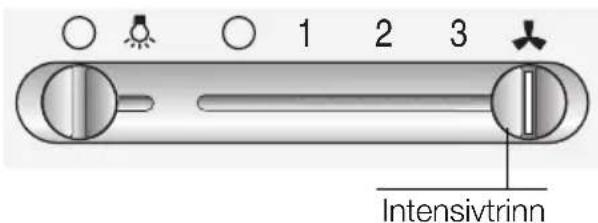

Intensivtrinn:

På intervistrinnet blir det oppnàdd den høyeste effekten. Den trenges kun i kort tid.

Skyv skyvebryteren welt til høyre. Under driften med intensivtrinnet lyser streket på skyvebryteren.

Belysning:

Filter og vedlikehold

Fettfilter:

For a binde kjokkendampens feste fete komponenter brukes det metall-fettfilter.

Filtermatten bestar av material som/DDk brenner.

NB!

Ved øket fettinnhold øker ogsa brennbarheten og ytelsen til damphetten minsker.

Viktig:

Ved rengjöring av filteret i rett tid kan du unngå brannfare som oppstår på grunn av overoppheting ved steking eller fritéring.

Rengjoring av metall-fettfilteret:

Under normal bruk (1 til 2 timer hver dag)
skal metall-fettfilteret renses hver 8. til hver 10. uke.
Metall-fettfilteret kan vaskes i oppvaskmaskinen. En viss fargeskifting kan derved oppsta.

Viktig:

Et sterkt smusset fettfilter bør ikke vaskesammen med annet servise.

Ved rengjoring for hand ma filtermatten blotes opp i varmt oppvaskvann. Deretter ma den borstes, skyles ut grundig og dryppes av.

Filter og vedlikehold

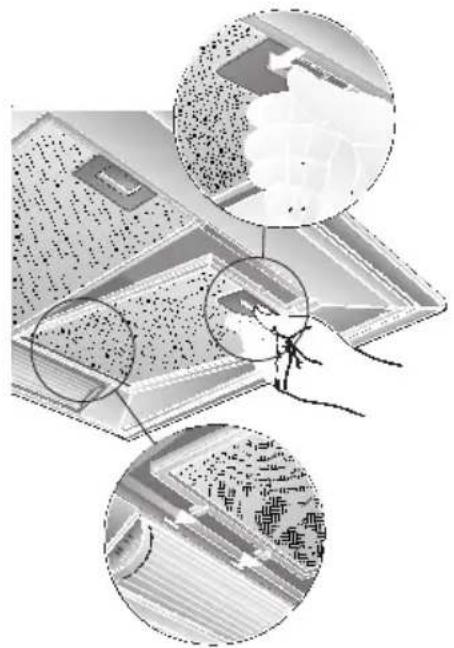

Uttaking og innsetting av metall-fettfilter:

1. Trykk på knappen på fettfilteret i pilens retning og klaff det av.

1. Rengjor fettfetteret.
2. Sett det rengjorte filteret inn igjen.

Aktiv-kullfilter:

Binder luktstoffene ved resirkulasjonsdrift.

Insetting:

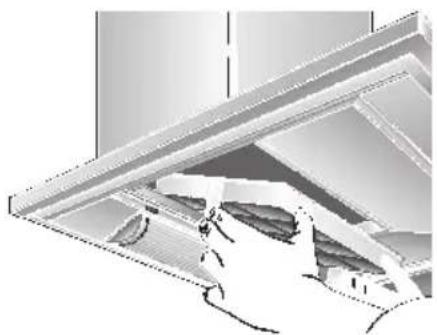

1. Ta fettfilteret ut (se montering og demontering av metall-fettfilter).
2. Sett inn aktiv-kullfilteret.

1. Smekk de to laskene pa begge sider igjen.
2. Sett inn fettfilteret (se montering og demontering av metall-fettfilter).

Uttaking:

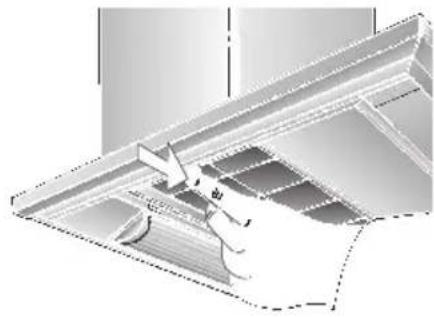

1. Taut fettfilteret.
2. Trykk pa de to laskene pa begge sider og ta aktiv-kullfilteret av nedover.

1. Sett fettfilteret inn igjen.

Derved blir den optimale funksjonen opprettholdt.

Pass på at apparatet blir gjort strømløs ved Å trekke ut stopselet eller ved Å kople ut sikringen.

Ved skiffe av fettfilter (se filter og vedlikehold) ma ogsa de stedene i damphetten som er tilgengelige rengjores for avleiret fett. Derved forebygges brannfare og den optimale funksjonen blir opprettholdt.
Ved rengjaringen av damphetten ma det brukes varmt oppvaskvann eller vindusvaskemiddel.
Ikke forsok Å skrap inntorket smuss vekk, men blot det opp med en fuktig klut.
Ikke bruk skurende vaskemiddel ellersvamper som lager riper.
Henisning: Ikke bruk alkohol (sprit) på kunststoff-flatene, det kan oppsta matte flekker.

Forsiktig: Kjokkenet ma luftes grundig, ingen apen flamme.

Skyvebryteren ma kun rengjores med en myk, faktig klut (mildt oppvaskvann). Ikke bruk stalrengjoringsmiddel for skyvebryteren.

Overflater av rustfritt stål:

Bruk et egnet rengjoringsmiddel for staloverflater.
Rengjør kun i den retningen hvorslipingen er foretatt.
Rustfrie staloverflater ma ikke rengjores med svamper som lager riper og heller ikke med pussemidler som inneholder sand-, soda-, syre-ller klor!

Aluminiums- og Kunststoffoverflater:

Bruk en myk vindus-ller mikrofiberklut som/DDke loer.
Ilke bruk helt torre kluter.
Bruk et mildt vindusrengjoringsmiddel.
Ilke bruk aggressive rengjoringsmidler som inneholder syre ull.

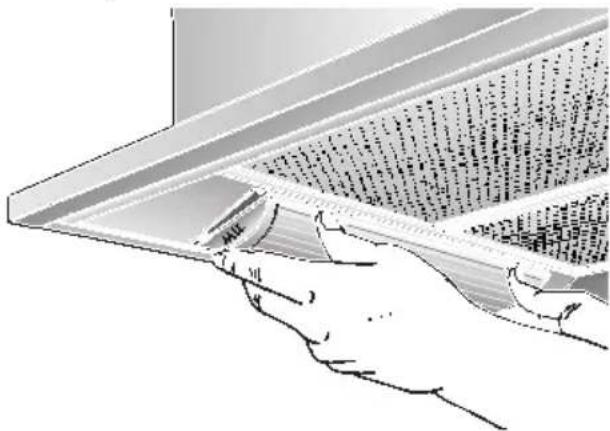

Skifte av lyspaerer

1. Slå av damphetten og gjør apparatet strømløs ved Å trekke ut stødselet ell er skru ut sikringen.

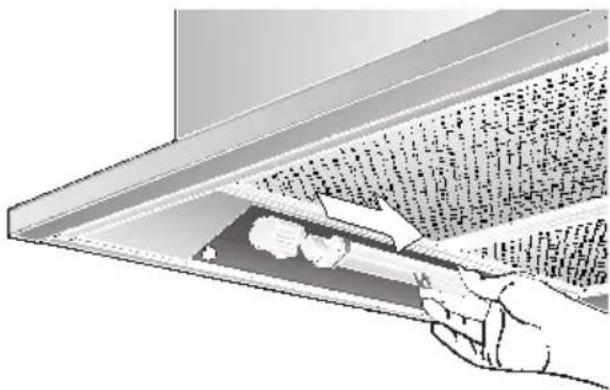

2. Trykk lampeglasset litt sammen pa de to laskene, og ta det av nedover.
3. Skift ut lyspaeren (normale lyspaerer som faes i handelen, max. 11 Watt, sukkel G 23).

1. Sett inn lampeglasset igjen.

1. Sett stopselet inn igjen aller skru sikringen pa igjen.

Kommunen på stedet der du bor eller faghandelen er behjelpelig med informasjoner om avfallsplasser.

Damphetten kan brukes med utlops-eller resirkulasjonsdrift.

Damphetten ma alltid monteres over midten av komfyren.

Minsteavstandenvellomkomfyr og undert Kant av damphetten:550mm,fig.1.

Ved monteringen av gass cokeplater ma det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).
Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.
Dampviften må vare monter kun pa den ene siden ved et høyt skap eller en høy vegg. Avstanden må vare minst 50 mm.

Opplysningene om den nominelle varmebelastningen gjelder ikke for glasskeramikkokefelt. Opplysningene fra produsenten av kokefeltet på absolutt overholds.

Komfyr for fastebrennstoffer

Her gjelder også de maksimale no minelle varmebelastningene og minsteavstanden som ved gasskomfyr.

Over et ildsted for faste brennstoffer
hvor det er fare for brann (p.g.a. gnist-dannelse), er det kun tillatt a montere en
dampnette dersom ildstedet har en lukket,
ikke avtakbar avdekning, og dersom de
til enhver tid gyldige forskriftene i det
respektive landet blir overholdt.
Dette gjelder ikke for gasskomfyr og
gass-kokeplater.
Joindre avstandener mellom damphetten og cokeblussene,jo storre en mulighetene for at det kan danne seg draper paa undersiden av damphetten pa grunn av den oppstigende vanndampen.

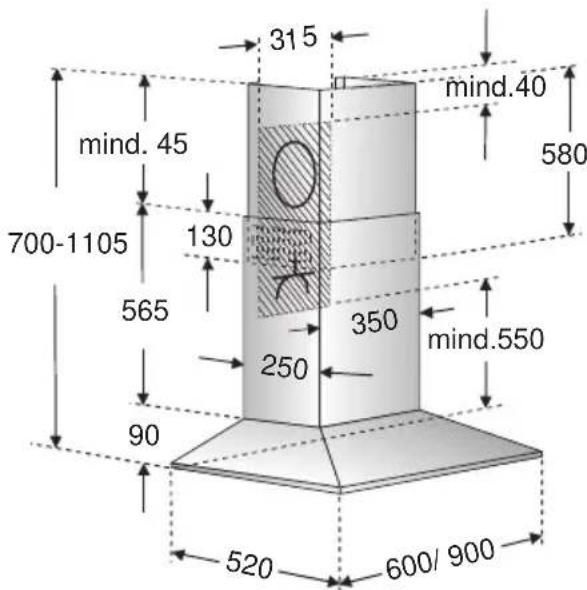

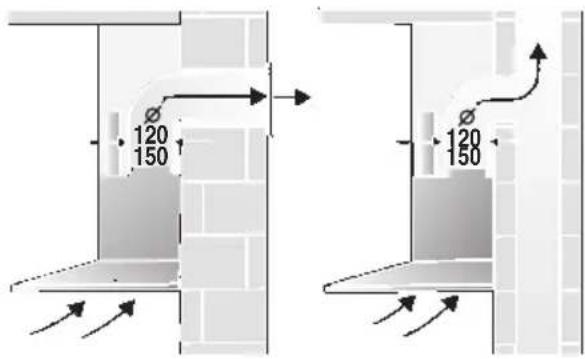

Utløpsdrift

Luften ledes oppover gjennom en luftsjakter aller direkte ut i det fri gjennom et hull iytterveggen.

Angaende utleding av luft, ma det tas hensyn til forskriftene og lovene som myndighetene har utgitt (f. eks. Fylkets tekniske byggvesen).

Dersom utløpsluften skal ledes inn i en skorstein som ikke brukes til røk eller avgass, på det innhentes tillatelse fra brannvesenet.

När damphetten blir drevet med utlopsdrift og det samtidig blir fyrt med apparater som er avhengig av skorstein (som f.eks. gass, olje, kullfyringsapparater, varmtvannsbeholdere med gjennomlp) ma det sorges for tilstrekkelig tilforsel av frisk luft. Dette er ndvendig for forbrenningen.

Dette kan oppnas när forbrenningsluften kan fä stromme inn enten ved apninger som/DDKE kan lukkes, f. eks.dorer, vinduer og i forbindelse med murkasse for innstrmning og utstromming av luft, ell er andre tekniske tiltak, bl. a. gjensidig Iasing e.l.

Dersom不解 det strømmer inn tilstrekkelig luft, er det fare for at forbrenningsgassen kan blu suget tilbake.

Bemerkning: Ved vurdering av luftfor-holdene ma hele leiligheten/huset vurderes under ett. Ved bruk av kokeutstyr, f.eks. gasskomfyr erler gassplater gjelder ikke donne regelen.

Dersom damphetten blir drevet med resirkulasjonsluft - med aktivfilter -, er det ingen innskrenkninger när det gjelder driften.

Skal avluften ledes gjennom ytterveggen, bor det brukes en teleskopmurboks.

Slik oppnár du en optimal ytelse på dampmetten:

Et kort, glatt utlopsr.
Sà fá vinkler og boyninger som mulig.
Helst en stor diameter pa roret og opplegget ma foretas i store rorbuer. Innsatsen av lange, ru avluftsr, for mange rorbuer ellr sma rordiameter forer til et avvik fra den optimale lufteffekten og samtidig til en hoyere lyd.
Rundrør:

Vi anbefaler enindre diameter pà 150 mm, i allefall minst 120 mm.

Flatkanalene ma ha den samme indrediameteren som rundorene. De bør ikke ha skarpe kanter.
120 mm ca. 113 cm
150 mm ca. 177 cm
Ved avvikende rordiameter: sett inn en tetningslist.
Ved utlopsdrift ma det sorges for tilstrekkelig lufttilforsel av friskluft.

Resirkulasjonsdrift

Med aktiv kullfilter dersom det ikke er mulig for utløpsdrift.

Det komplette
monteringssettet faes i
faghandelen.
Det tilsvarende
tilbehorsnummeret
finnes på slutten av
denne bruksanvisningar

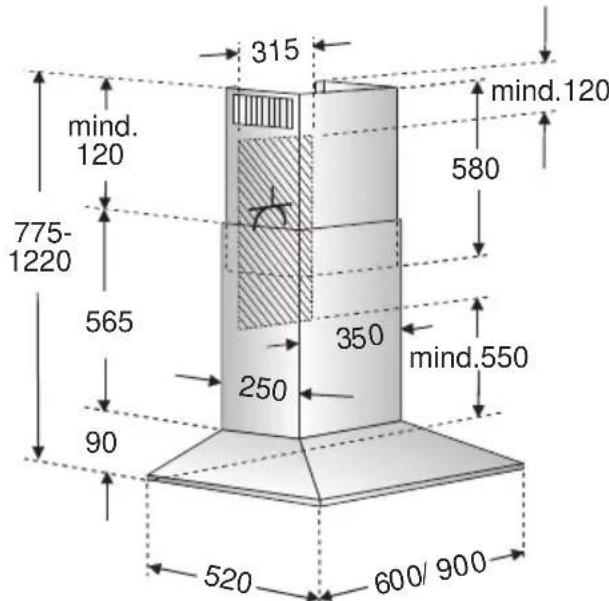

Tilkoplting til utløpsrør 150 mm:

Fest utlopsrorettil reduksjonsstussen.

Før montasjen

Forberedelse av veggen

Veggen ma forlope loddrett og jevnt.
Det må sorges for at ekspansjons-hylsene sitter godt fast.
Ved apparater med lys bak:

Dersom det skal monteres nisjeforkledning eller fliser på veggen direkte under damphetten,ffaorsprangetIkkeVaere mer enn maks.15 mm,fora unnga at lampeglasset blir skadet.

Vektikg:

	Utløp	Resirku-lasjon
	20,260 cm 22,4
	23,290 cm 25,4

Konstruksjonsendringer innenfor rammen av den tekniske utviklingen forbeholds.

Elektrisk tinkoling

Dampheetn ma kun kopies til en stikkontakt som er forskriftsmessig installert og som er jordet. Stikkontakten ma befinne seg sa nert apparatet som mulig, helst bak vifteblenden.

Elektriske data:

Disse finner De på typeskiltet innate i apparatet etter Å ha fjernet filtrammene.

Ved reparasjon mA apparatet alltid gjores strmloS.

Lengden på tilkoplingskabelen: 1,30 m.

Ved nodvendig fast tlikoping:

Dampmetten mä i alle tilfeller tilkopies av en autorisert elektro-installator.

Ved installasjonen ma damphetten utstyres med en skilleinnretning. Som skilleinn-retning gjelder brytere med en kontaktapning pa mer enn 3 mm og en flerpolet utkoping. I donne kategorien faller LS-brytere og beskyttelser.

Denne damphetten tilsvarer EF-retningslinjene for demping av radiostoy.

Montasje

Damphetten er beregnet for montasje i kjokkenveggen.

1. Ta av fettfilteret og lampeglasset (se bruksanvisning).
2. Tegn en midtlinje på veggen fra taket til underkant på damphetten.

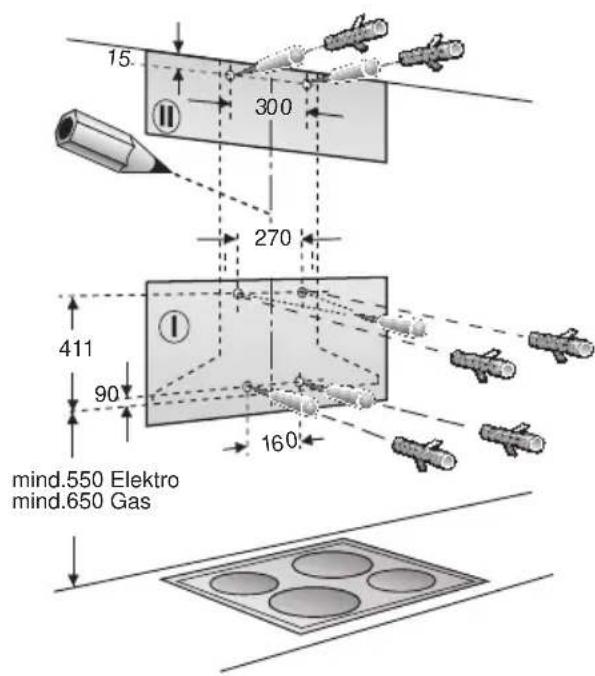

3. Marker posisjonen for skruene pa veggen med hjelp av sjablonen.

Pass pà at det er en minste avstand til cokeplatene fra damphetten pà minst 550 mm ved elektrokomfyrer, hhv. 650 mm ved gassbluss. Den nedre kanten pà sjablonen tilsvarer den nedre kanten pà damphetten.
4. Bor 4 hull for damphetten og 2 hull for pipeblenden 8 mm og sett inn skruehylser plant med veggen.

1. Skru på holdevinkelen for pipeblenden.

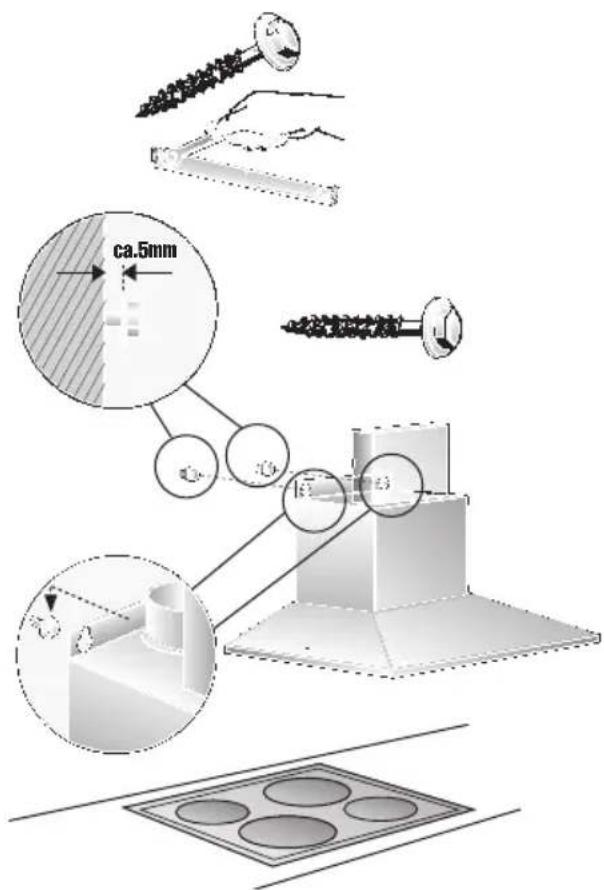

2. Skru de to Øvre sekskantskruene inn til ca. 5 mm.
3. Heng inn damphetten i skruene.

Montasje

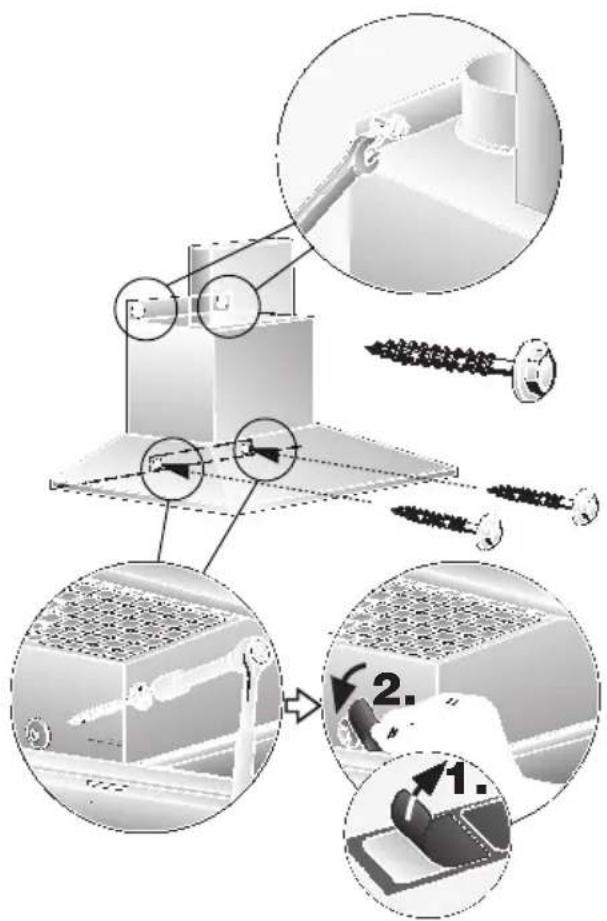

1. Skru inn de to underste sekskantskruene.

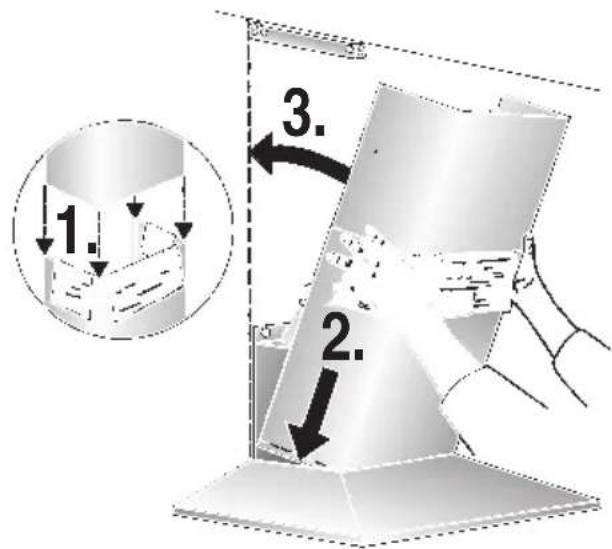

För de 4 skruene skrus fast ma damphetten rettes pa plass.

1. Lim et stykke dekningsfolie over hver av hullene pa de 2 underste festeskruene pa beskyttelsesgitteret.

1. Legg opp rorforbindelsen.
2. Foreta den elektriske tilkoplingen.
3. Trekk av beskyttelsesfolien på beggesider av pipeblenden.

Unngå skade på ømfintlige staloverflater.

1. Skyy de to delene av pipeblenden inn i hverandre (sprekkene ved den øvre teleskopdelen ma peke nedover) og sett dem inn i utskjæringen av damphen.

Unnga at det oppstar skraper nara de blir skjovet inn i hverandre. F.eks. kan du legge sjablonen som beskyttele rund den nedre kanten pa pipeblenden.

1. Løft opp den øvre delen og skru den fast på sider til holdevinkelen med 2 skruer.

1. Sett inn igjen fettfilteret og lampeglasset (se bruksanvisning).

Käytöohje:

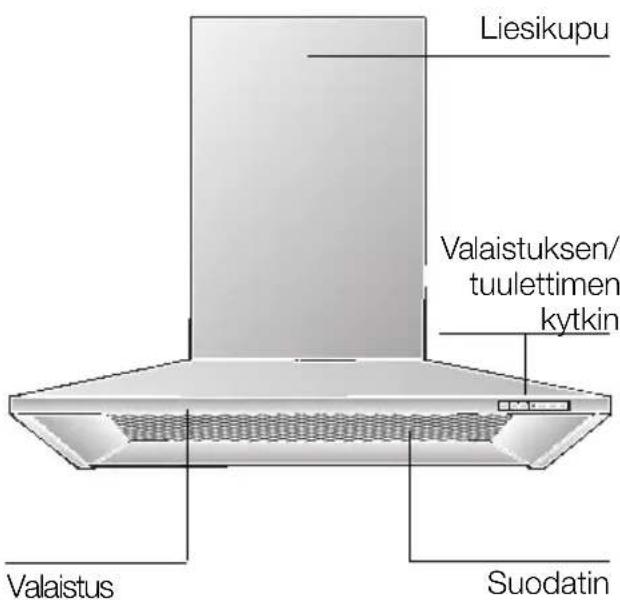

Laitteen kuvaus
