KÄYTTÖOHJE DKE765A BOSCH

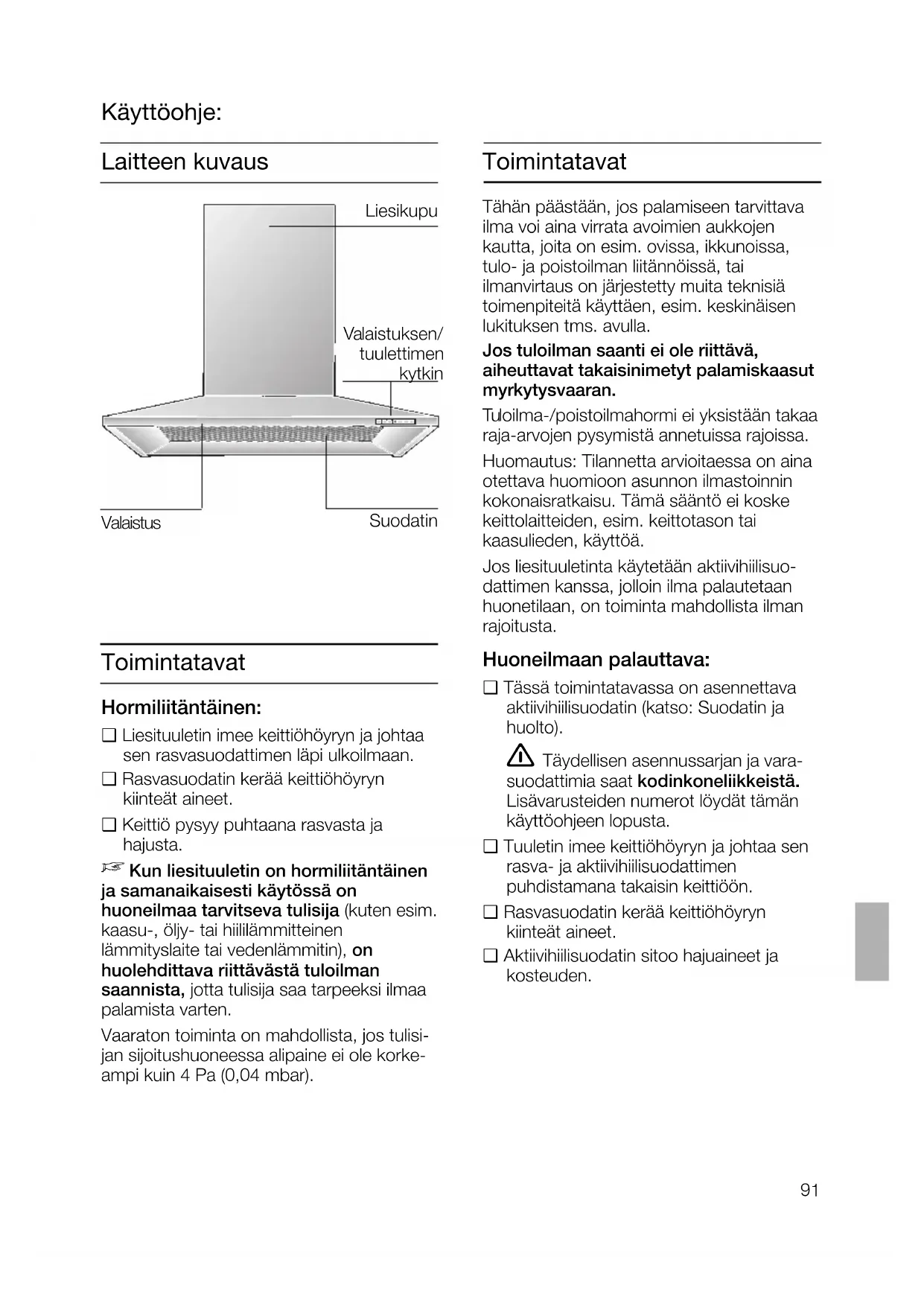

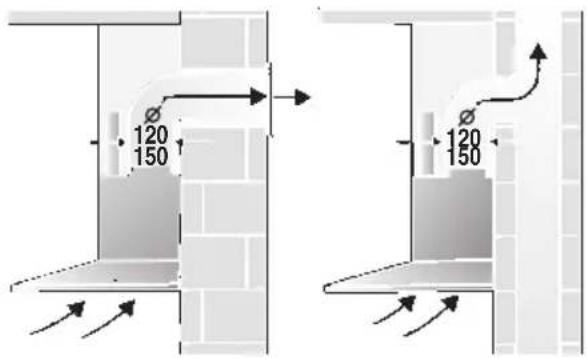

fast på siden til holdevinkelen med 2 skruer.91 Valaistus Valaistuksen/ tuulettimen kytkin Suodatin Liesikupu Laitteen kuvaus Käyttöohje: Toimintatavat Hormiliitäntäinen: ❑ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan. ❑ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. ❑ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisi- jan sijoitushuoneessa alipaine ei ole korke- ampi kuin 4 Pa (0,04 mbar). Toimintatavat Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran. Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä. Jos liesituuletinta käytetään aktiivihiilisuo- dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta. Huoneilmaan palauttava: ❑ Tässä toimintatavassa on asennettava aktiivihiilisuodatin (katso: Suodatin ja huolto). Täydellisen asennussarjan ja vara- suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta. ❑ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihiilisuodattimen puhdistamana takaisin keittiöön. ❑ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet. ❑ Aktiivihiilisuodatin sitoo hajuaineet ja kosteuden.92 Ennen ensimmäistä käyttöä Tärkeitä ohjeita:❑ Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista,että kaikki tässä kuvatut ominaisuudet javarusteet eivät koske hankkimaasi laitetta.❑ Tämä liesituuletin vastaa sähkölaitteitakoskevia turvallisuusohjeita.Korjauksia saa suorittaa vain alan ammattimies.Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteenkäyttäjälle suuria vaaroja.❑ Lue huolellisesti käyttöohjeet, ennen kuinkäytät uutta laitetta.Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.❑ Säilytä hyvin käyttö- ja asennusohjeet,jotta laitteen mahdollinen uusi omistajavoi tutustua niihin. Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön. Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katsoAsennusohje). Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa. Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi. Liesituuletinta ei saa käyttää ilman rasvasuodatinta. Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.Käytä siksi öljyä tai rasvaa ruoan, esim.ranskan perunoiden, valmistukseen vain valvonnan alaisena. Älä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran ! rasvasuodattimessa. Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).Kaasulla toimivat keittotasot / liedet Kaasulieden polttimia on aina käytettävä asianmukaisesti.Tärkeää:Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.Avoimien kaasuliekkien aiheuttamavoimakas kuumuus saattaa vahingoittaa ! liesituuletinta. Häiriöt Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).Ilmoita soittaessasi: E-n:o FD Merkitse numerot ylläoleviin ruutuihin.Numerot löydät liesituulettimen sisäosantyyppikilvestä, kun suodatinritilä on irrotettu.93 Liesituulettimen käyttö Suodattimet ja huolto Rasvasuodatin: Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia. Suodattimet ovat vaikeasti syttyvää metallia. Huom.! Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä. Tärkeää: Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa. Metallisen rasvasuodattimen puhdistus: ❑ Normaalin toiminnan yhteydessä (1 – 2 tuntia päivittäin) on metallinen rasvasuodatin puhdistettava 8 – 10 viikon välein. ❑ Voit pestä suodattimen astianpesu- koneessa. Suodattimen väri saattaa tällöin hieman muuttua. Tärkeää: Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa. ❑ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi. Näin keittiöhöyry poistuu tehokkaimmin:

Käynnistä tuuletin alkaessasi valmistaa ruokaa.

Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

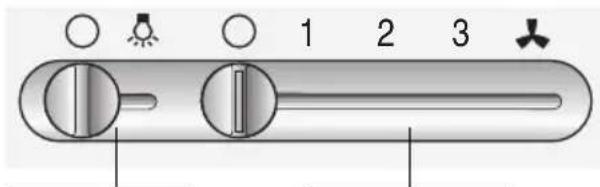

Tuulettimen käynnistys:

Työnnä liukukytkin haluamasi tuuletustehon kohdalle. Tuulettimen kytkeminen toiminnasta:

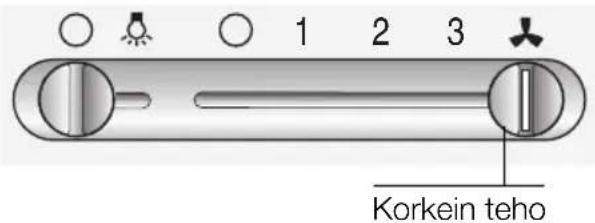

Työnnä liukukytkin takaisin asentoon 0. Korkein teho: Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa.

Työnnä liukukytkin oikealle ääriasentoon. Kun tuuletin käy korkeimmalla teholla, liukukytkimen valo palaa. Valaistus:

Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

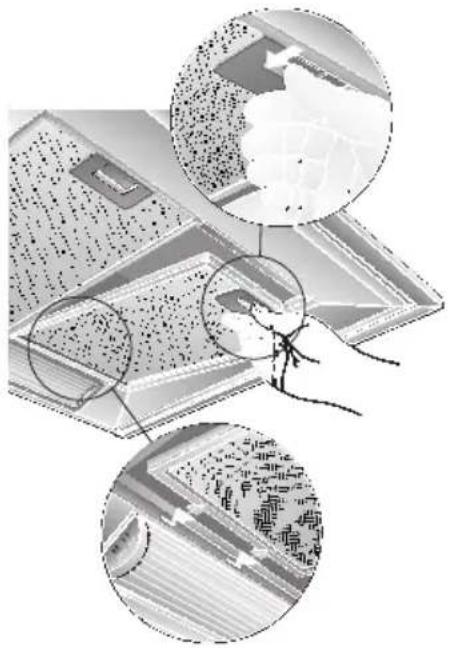

Valaistus pois/päälle Tuuletusteho Korkein tehoMetallisen rasvasuodattimen irrotus ja kiinnitys:

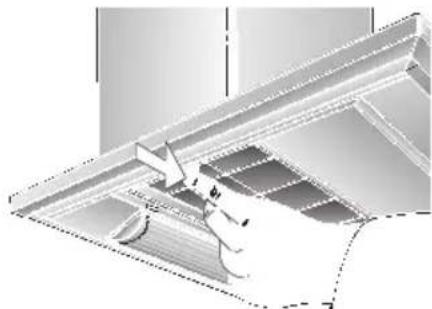

1. Paina rasvasuodattimien lukitsinta nuolen

suuntaan ja irrota suodattimet. Suodattimet ja huolto

3. Lukitse kiinnittimet molemmilla puolilla.

4. Kiinnitä rasvasuodattimet (katso

metallisten rasvasuodattimien irrotus ja kiinnitys). Irrotus:

1. Irrota rasvasuodattimet.

2. Paina kiinnittimet sisään molemmilla

puolilla ja poista aktiivihiilisuodatin alakautta.

2. Puhdista rasvasuodattimet.

3. Kiinnitä puhtaat suodattimet takaisin

3. Kiinnitä rasvasuodattimet.

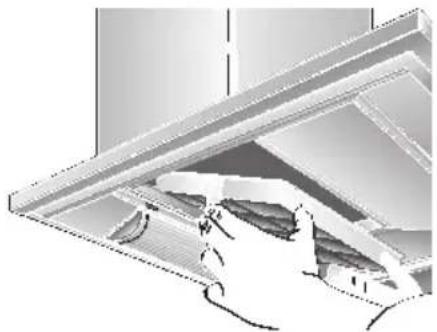

Aktiivihiilisuodattimen vaihto: ❑ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa. ❑ Aktiivihiilisuodattimia saat alan liikkeistä (katso lisävarusteet). ❑ Käytä ainoastaan alkuperäisiä suodattimia. Ne takaavat parhaan mahdollisen toiminnan. Käytöstä poistetun aktiivihiili- suodattimen hävittäminen: ❑ Aktiivihiilisuodattimissa ei ole haitta- aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa. Aktiivihiilisuodatin: Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava. Kiinnitys:

1. Irrota rasvasuodattimet (katso metallisten

rasvasuodattimien irrotus ja kiinnitys).

2. Aseta aktiivihiilisuodatin paikoilleen.

Lamppujen vaihtoPuhdistus ja hoito Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta. ❑ Puhdista rasvasuodattimien puhdistuk- sen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. ❑ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan- pesuaineella. ❑ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. ❑ Älä käytä hankaavia puhdistusaineita tai sieniä. ❑ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta. Puhdista liukukytkin ainoastaan pehmeällä, kostealla pyyhkeellä pyyhkimällä (mieto pesuliuos). Älä käytä teräksen puhdistusaineita liukukytkimen puhdistamiseen. Teräspinnat: ❑ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. ❑ Puhdista vain hiontasuunnassa. Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla! Alumiini- ja muovipinnat: ❑ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa. ❑ Älä käytä kuivia pyyhinliinoja. ❑ Käytä mietoa ikkunanpesuainetta ❑ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. ❑ Älä käytä hankaavia puhdistusmenetelmiä.

5. Kytke liesituuletin verkkovirtaan

panemalla pistoke pistorasiaan tai kytkemällä virta sulakkeesta

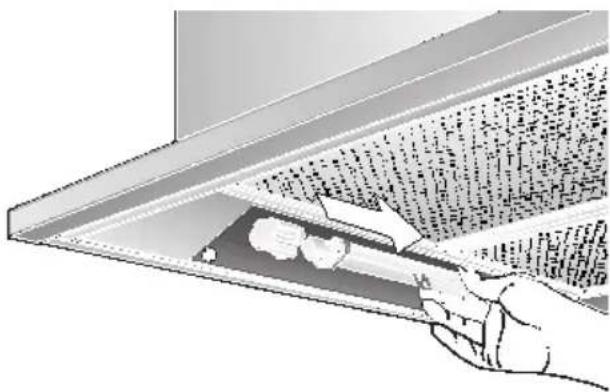

1. Kytke liesituuletin pois päältä ja irrota

sähköverkosta vetämällä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

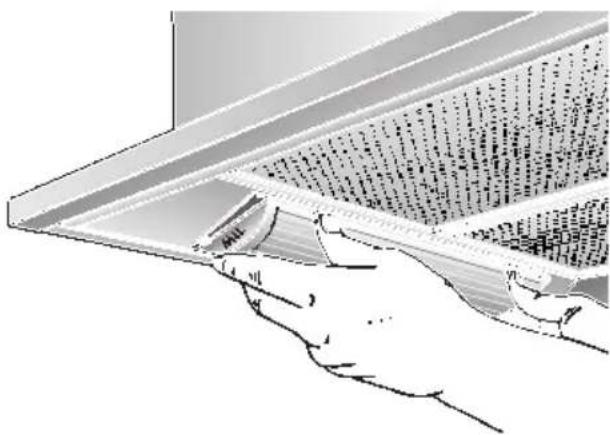

2. Paina kevyesti lampun suojusta

molemmista kiinnittimistä ja irrota lampun suojus alakautta.

3. Vaihda lamppu (tavallinen loistelamppu

max. 11 W, kanta G 23). Huom.! Pistokantainen.

4. Kiinnitä lampun suojus takaisin

paikoilleen.96 Tärkeitä ohjeita Asennusohje: Liesituulettimien asennus on sallittu kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm - kuva 1 - ja kun seuraavia nimellisläpökuor- mituksia (Hs) ei ylitetä:

Kaasuliedet Yhden keittoalueen kuormitus max. 03,0 kW Kaikkien keittoalueiden kuormitus max. 08,3 kW Uunin kuormitus max. 03,9 kW

Kaasulla toimivat keittolevyt Yhden keittoalueen kuormitus max. 03,9 kW Kaikkien keittoalueiden kuormitus max. 11,3 kW

Keraaminen kaasukeittotaso Annetut tiedot nimellislämpökuormituksi- sta eivät päde suljettujen keraamisten kaasukeittotasojen suhteen. Ehdottomasti noudatettava keittotason valmistajan ohjeita. ❑ Kiinteillä polttoaineilla toimivat liedet Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla. Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja. Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan. Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön. Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä. Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta. Liesituuletinta voi käyttää hormiliitäntäi- senä ja huoneilmaan palauttavana. Asenna liesituuletin aina keittotason keskikohdan yläpuolelle. Sähkölieden keittotason ja liesituuletti- men välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1. Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita: Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI). Noudata voimassaolevia asennus- määräyksiä ja kaasulaitteiden valmistajien asennusohjeita. Asenna liesituuletin siten, että ainoa- staan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm.97 Ennen asennusta Poistoilma johdetaan ylös ilmanvaihto- hormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit). Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä. Mikäli poistoilma johdetaan käyttämät- tömänä olevaan savu- tai ilmanvaihtohormi- in, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisi- jan sijoitushuoneessa alipaine ei ole korke- ampi kuin 4 Pa (0,04 mbar). Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran. Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasu- lieden, käyttöä. Jos liesituuletinta käytetään aktiivihiilisuo- dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta. Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta. Toiminta hormiliitäntäisenä

Ennen asennusta Liesituulettimen paras mahdollinen teho:

Lyhyt sileä poistopukti.

Mahdollisimman vähän mutkia.

Halkaisijaltaan isot putket ja loivat mutkat. Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

Pyöreät putket: Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala. Niissä ei saa olla jyrkkiä käännöksiä. l 120 mm n. 113 cm

Jos putken halkaisija on erilainen: käytä tiivistenauhaa.

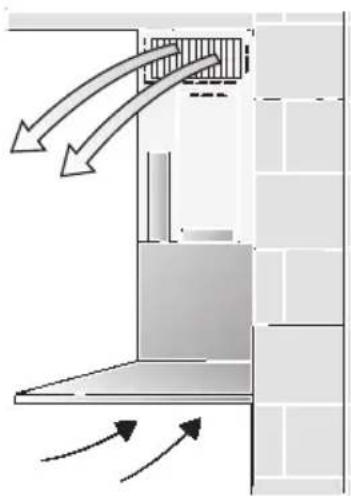

Hormiliitännässä on huolehdittava riittävän tuloilman saannista. Toiminta huoneilmaan palauttavana ❑ Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihiilisuodatinta. Poistoilmaputken liitäntä l 150 mm:

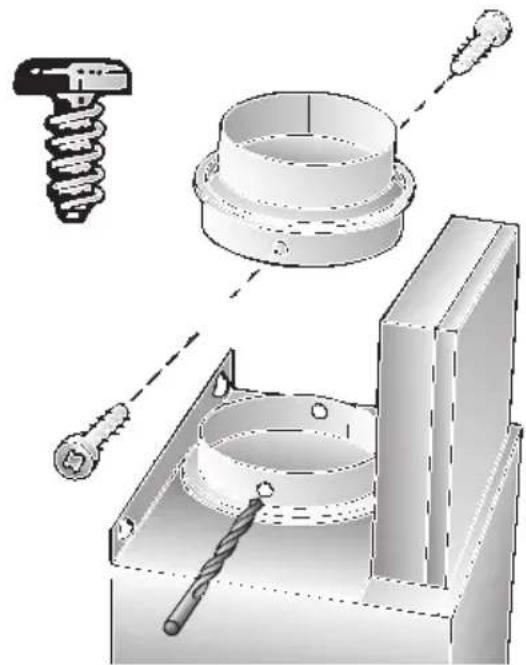

Kiinnitä poistoilmaputki suoraan asennuskaulukseen. Poistoilmaputken liitäntä l 120 mm: ❑ Aseta pienennyskappale paikoilleen asennuskaulukseen, poraa 2 reikää l 3 mm ja kiinnitä ruuveilla.

❑ Kiinnitä poistoilmaputki pienennyskappaleeseen. Täydellisen asen- nussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.99 Sähköliitäntä Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista. Sähkötiedot: Sähkötiedot löytyvät laitteen sisäosan tyyp- pikilvestä kun suodatinkehys on poistettu. Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta. Liitäntäjohdon pituus: 1,30 m. Kun liitäntä on kiinteä: Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja. Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet. Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä. Poistoilma Kiertoilma 20,260 cm 22,4 23,290 cm 25,4 Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään. Seinän esivalmistelut

Seinän tulee olla tasainen ja pystysuora.

Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

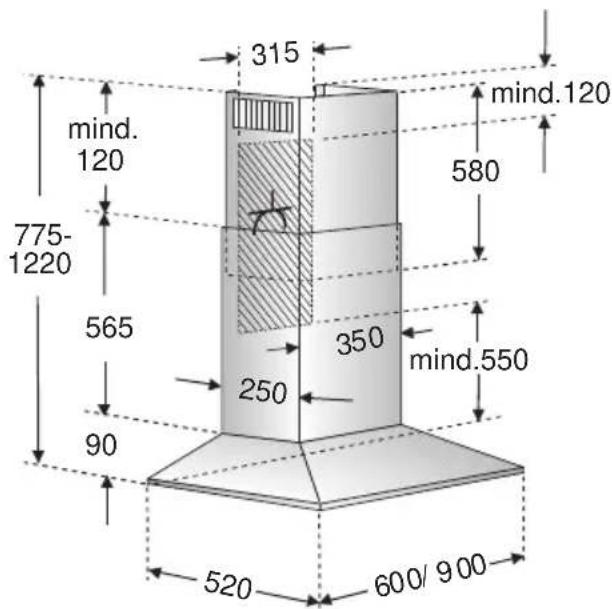

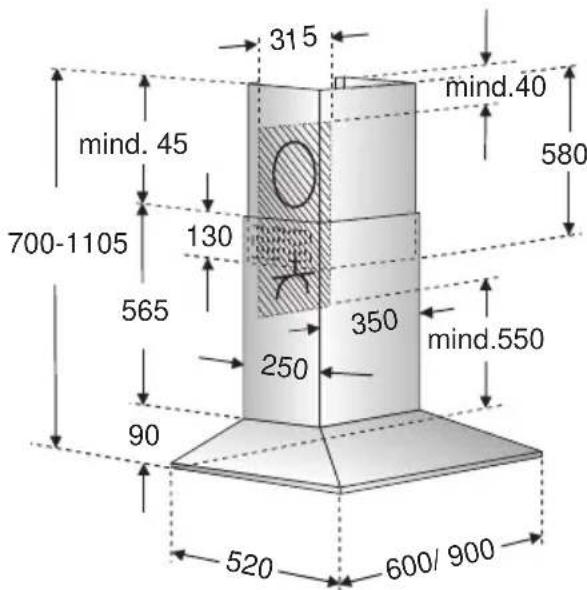

Laitteet, joissa valaistus on takana: Jos heti liesituulettimen alla oleva seinä päällystetään paneeleilla tai laatoitetaan, ulkonema saa olla max. 15 mm lampun suojuksen vaurioitumisen välttämiseksi. Paino kiloissa: Ennen asennusta100 Asennus Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun

suojus (katso Käyttöohje).

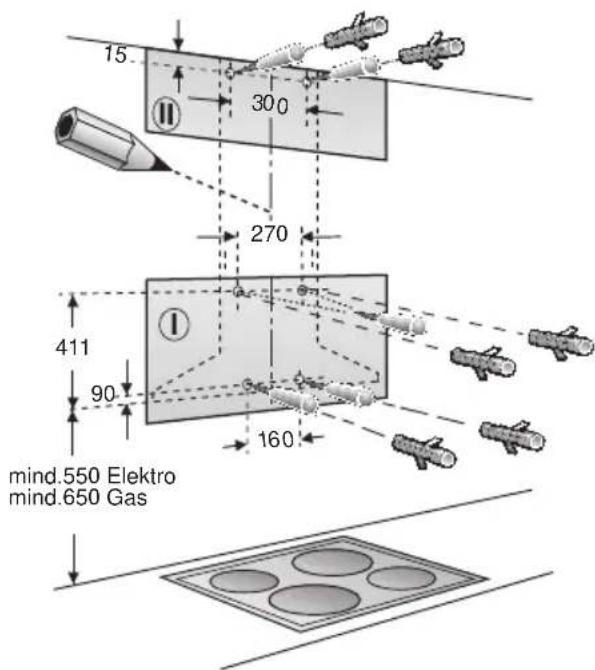

2. Merkitse seinään keskiviiva katosta

liesituulettimen alareunaan.

3. Merkitse seinään ruuvien paikat asen-

nusmallin avulla. Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.

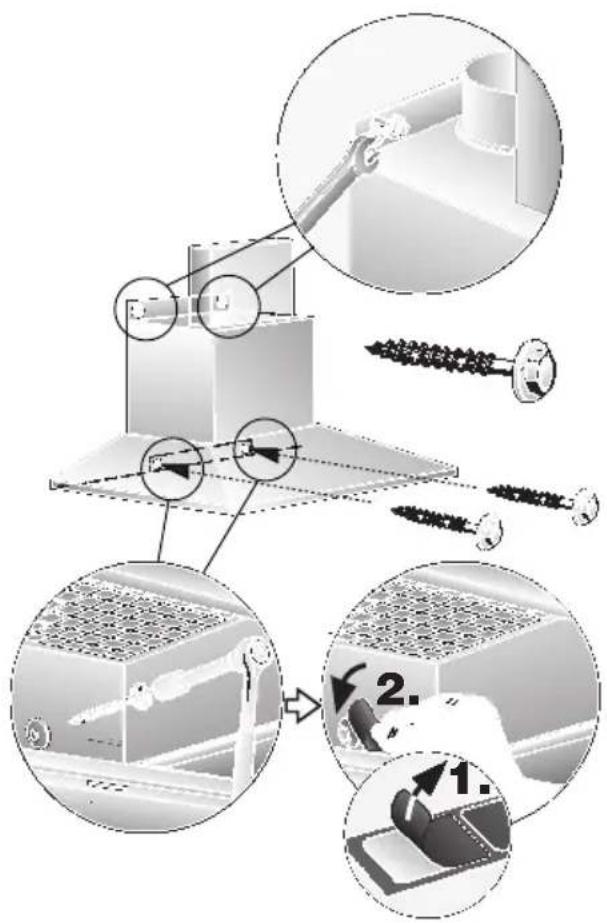

4. Poraa 4 l 8 mm reikää liesikupua ja 2

reikää hormisuojusta varten ja paina tulpat reikiin. Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

5. Kiinnitä ruuveilla kulmarauta

hormisuojusta varten.

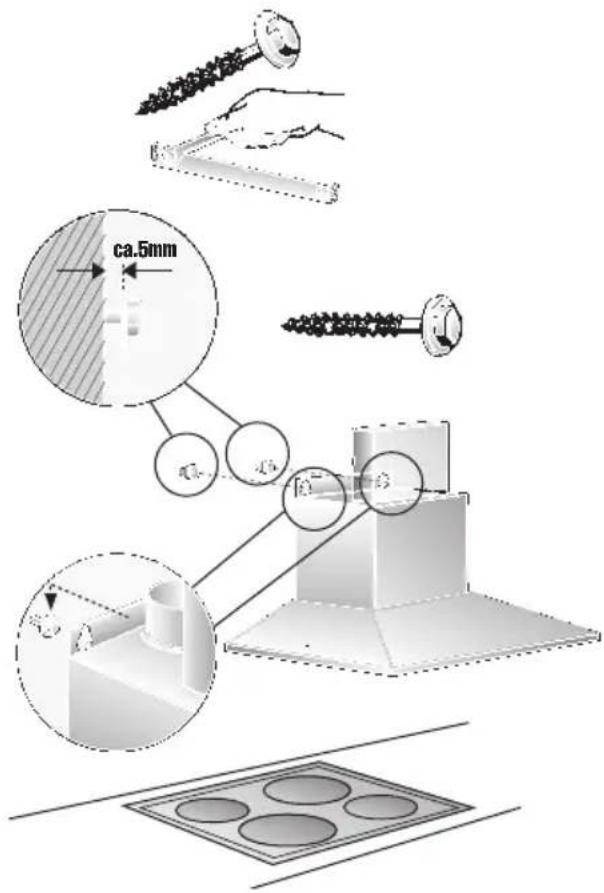

6. Kierrä molemmat ylemmät kuusioruuvit

paikoilleen noin 5 mm verran.

7. Ripusta liesituuletin ruuvien varaan.

08. Kierrä molemmat alemmat kuusioruuvit

kiinni. Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

09. Kiinnitä suojakalvo 2 alemman

kiinnitysruuvin reiän päälle suojasäleikköön.

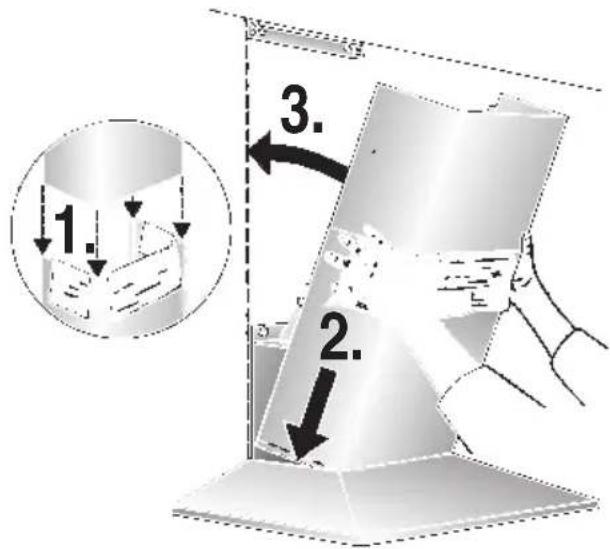

13. Työnnä molemmat hormisuojusosat

kiinni toisiinsa (ilmanvaihtoaukot ylemmässä teleskooppiosassa alaspäin) ja aseta suojus liesikuvussa olevaan aukkoon. Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

10. Tee putkiliitäntä.

11. Tee sähköliitäntä.

12. Irrota suojakalvo kummastakin

hormisuojuksesta. Varo vahingoittamasta arkoja teräspintoja.

15. Kiinnitä rasvasuodattimet ja

lampunsuojus takaisin paikoilleen (katso Käyttöohje).

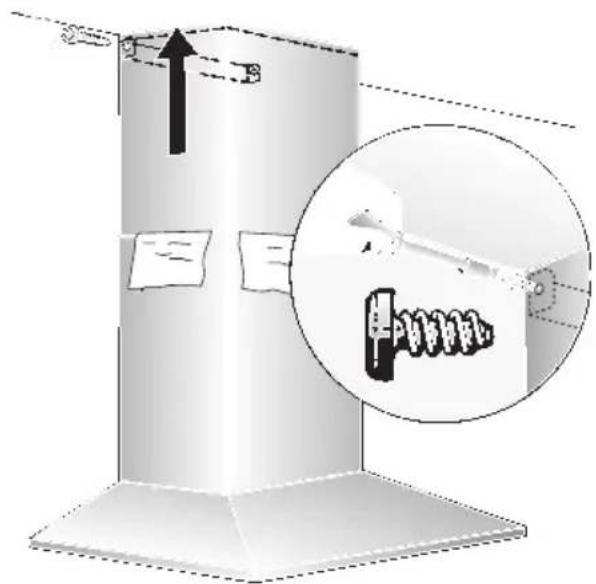

14. Nosta yläosaa ja kiinnitä sivusta
