MANUAL DE UTILIZADOR SmartProjector2 Xiaomi
Manual do uso do Projetor Smart Mi 2 85
Aviso ao utilizador 86 Instruções de segurança 86 Exterior 88 Portas de ligação 89 Controlo remoto 90 Foco automático 91 Correção de Keystone 91 Menu de uso frequente 92 Especificações 93 Resolução de Problemas 94 Conformidade Regulatória 95 Certificações de produtos 96

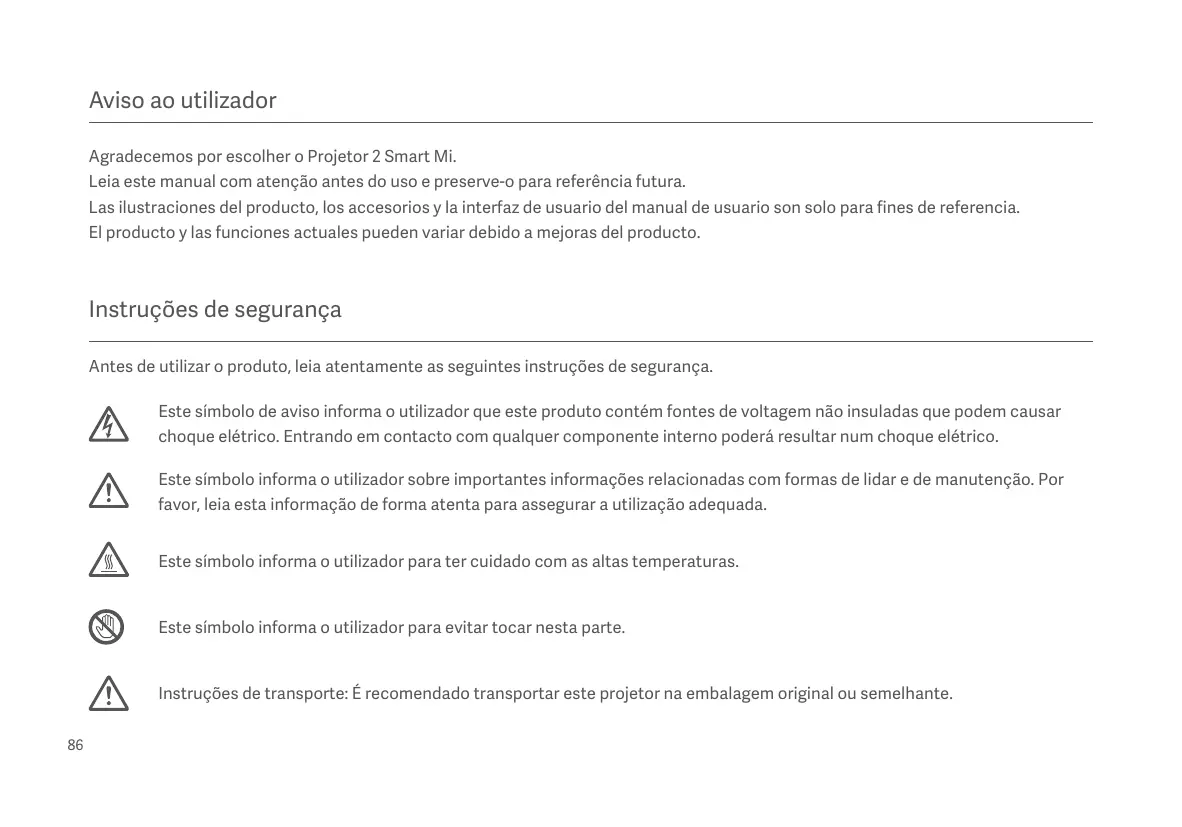

Agradecemos por escolher o Projetor 2 Smart Mi.
Leia este manual com atenção antes do uso e preserve-o para referência futura.
Instruções de segurança
Antes de utilizar o produto, leia atentamente as seguintes instruções de segurança.
Este símbolo de aviso informa o utilizador que este produto contém fontes de voltagem não isoladas que podem causar choque elétrico. Entrar em contacto com qualquer componente interno pode resultar em choque elétrico.
Este símbolo informa o utilizador sobre importantes informações relacionadas com formas de lidar e de manutenção. Por favor, leia esta informação de forma atenta para assegurar a utilização adequada.
Este símbolo informa o utilizador para ter cuidado com as altas temperaturas.
Instruções de transporte: É recomendado transportar este projetor na embalagem original ou semelhante.
- Para assegurar o desempenho do projetor e sua segurança, apenas use o cabo de alimentação original ou uma substituição idêntica.
- Para evitar dano causado por um pico de energia ou trovoada, desconecte o projetor da tomada elétrica durante tempestades ou quando não for usado durante algum tempo.
- Não coloque qualquer objeto inflamável perto deste projetor de modo a causar incêndio.
- Não bloqueie as lentes com qualquer objeto quando o projetor estiver ligado. Qualquer objeto colocado perto das lentes poderá ficar muito quente e/ou deformado, e poderá ainda causar um incêndio.
- Não bloqueie qualquer uma das aberturas do projetor, pois isto poderá causar a acumulação de calor dentro do produto e resultar em incêndio.
Precauções de Segurança:
- Não coloque este projetor numa plataforma instável, suporte ou mesa de forma a prevenir que este não caia e cause dano grave ou lesão pessoal.
- Não olhe diretamente para as lentes quando o projetor estiver ligado, de forma a evitar dano ocular.
- Não tente desmontar este projetor pois contém componentes de alta voltagem perigosos. A manutenção e reparação deste projetor deve apenas ser feita por um técnico qualificado e autorizado.
- Não exponha este projetor a chuva ou humidade (humidade operacional é de 20%-80%).
- Não mergulhe este projetor, ou exponha a água ou outros líquidos. Desligue imediatamente o projetor se algum líquido ou objeto entrar dentro do revestimento, e verifique com um técnico qualificado antes de usar novamente.
- Não coloque este projetor em nenhum dos ambientes seguintes:
- Em espaços pouco ventilados ou estreitos.
- Perto de um dispositivo que produz um campo magnético forte.
- Em luz solar direta.
- Perto de um alarme de incêndio.
- Em ambientes extremamente quentes, frios ou húmidos.
Observação:

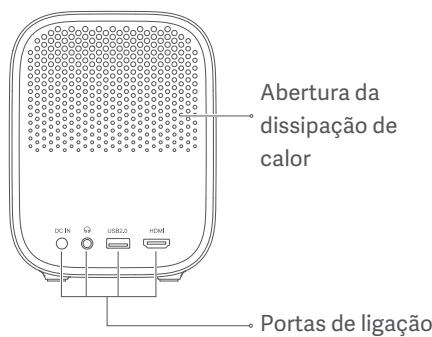

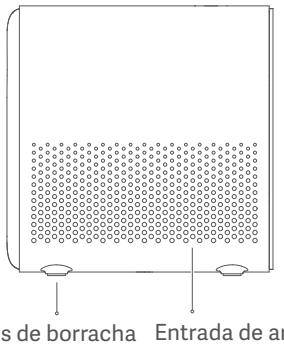

- As saídas de ar permitem que o ar vá trocando interna e externamente. Não coloque quaisquer objetos dentro do alcance de 20 cm das saídas de ar.
- Não olhe diretamente para as lentes, de forma a evitar dano ocular, pois este projetor emite uma luz forte durante a sua utilização.
- Se pretende montar o projetor num teto suspenso, certifique-se de que seleciona os parafusos e suporte corretos para tal.

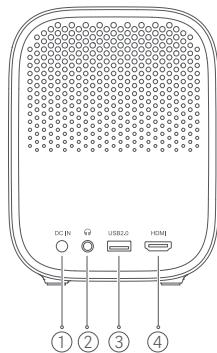

① DCIN
Porta de alimentação DC.
② 0
③ USB2.0
④ HDMI
- Porta de entrada de sinal HDMI.
Controle remoto
Botão para ligar/desligar:
Quando o projetor estiver desligado, prima para ligar.
Quando o projetor estiver ligado, prima para abrir o menu. Depois selecione a opção correta para desligar o projetor.
Assistente Google: prima o botão Assistente no controlo remoto para comunicar com o Assistente Google. Botão de navegação: mova para cima, baixo, esquerda ou direita, e prima no meio para confirmar. Aplicação: aceder à interface da aplicação. Voltar: voltar ao menu anterior. Início: voltar ao ecrã inicial.
Emparelhar o controlo remoto:
Segure o controlo remoto perto do projetor dentro de uma distância de 20 cm, e prima simultaneamente o botão da aplicação e o botão Home para emparelhar.
FLIX NETFLIX: aceder à aplicação Netflix.
LIVE: aceder ao Live Channels.
- Volume: + aumentar o volume; - diminuir o volume.
Observação:
- Preste atenção aos polos positivos e negativos quando instalar as pilhas no controlo remoto.
- Descarte ou recicle a bateria de acordo com as leis e regulamentos locais do país ou região em que está.
- É recomendado que a distância entre o controlo remoto e o projetor não seja superior a 5 metros.
- A ilustração do controlo remoto é apenas para fins de referência. Os produtos e funções atuais podem variar devido às regiões em que são usados.
Foco automático
Vá a Definições > Projetor > Foco e selecione Executar Foco; o ecrã irá focar e, assim que tiver acabado, pode pressionar o botão esquerdo e direito no controlo remoto para mais ajustes.
Vá a Definições > Projetor > Foco e selecione o botão de Foco Automático; quando estiver ativado e quando mover o projetor.
Correção de Keystone
Vá para Definições > Projetor > Correção de Keystone > Correção de Keystone, e use os botões de cima e baixo para selecionar o ajustamento rápido, ajustado, e reiniciar, depois pressionar no botão OK para entrar em modo de correção. Se o projetor for movido, irá iniciar automaticamente a correção da Keystone e a imagem do projetor irá ajustar automaticamente.
Nota: Vá a Definições > Projetor > Correção de Keystone, para configurar o Keystone automático. O Keystone automático está ativo por predefinição.
Abra a aplicação, depois selecione Launch Board. As funções frequentemente usadas são exibidas nesta página. Selecione o Manual do uso para ver as instruções detalhadas para os utilizadores.
Funções comuns
Executar foco
Correção de Keystone
Altifalantes Bluetooth
Aplicações de sistemas
Definições
Fonte de entrada
Manual do utilizador
Nota:
A página do menu irá ser atualizada ocasionalmente, e a versão atual da aplicação prevalecerá.
Especificações
| Informações BASicas | Nome | Projetor Smart Mi 2 |
| Modelo | XMTYY02FMGL |
| Dimensoes do item | 115x150x150 mm |
| Peso liguido | 1,3 kg |
| Especificações eletricas | Consumo de energia | Potência nominal < 65 W; Potência de vigília < 0,5 W |
| Entrada nominal | Adaptador externo, 19 V => 3,42 A |
| Parâmetros orticos | Tecnologia de visualização | Fonte de Luz LED com Tecnologia DLP |
| Resolução padrão | 1920×1080P |
| Parâmetros de projecção | Rácio de projecção | 1,2 : 1 |
| Tamanho do ecran | 60" às a 120" |
| Foco da lente | Foco automatístico |
| Corréção de Keystone | Corréção omnidirectional de auto-Keystone |
| Sistema | Armazenamento embutido | 2 GB DDR3 / 16 GB eMMC |
| Sistema operativo | Android TV |
| Bluetooth | Bluetooth 5.0/BLE |
| Ligação sem fios | Wi-Fi IEEE 802.11 a/b/g/n/ac 2,4 GHz/5 GHz |
| áudio | Efeitos ámbio | Dolby Audio + DTS-HD |
| Altifalante | 2 x 5 W âmbito total |
| Outros | Nível de ruído | ≤ 28 dB(A) modo de visualização @ temperatura ambiente de 25 °C |
| Armazenamento de temperatura/Humidade | -20 °C a 55 °C / ≤ 90% |
| Temperatura Operacional/Humidade | 0 °C a 40 °C / 20%-80% |
Resolução de Problemas
| Falha | Solução |
| Nenhuma imagem projetada | Deslgue o projector e deslgue o cabo da tomada e, em seguida, ligue o cabo de alimentação e volta a ligar o projector. |
| Falhas do sistema Android | Deslgue o projector e deslgue o cabo da tomada e, em seguida, ligue o cabo de alimentação e volta a ligar o projector. |
| Erro do ecra de visualização | Deslgue o projector e deslgue o cabo da tomada e, em seguida, ligue o cabo de alimentação e volta a ligar o projector. |
| O controlo remoto está em falta ou não está emparelhado e o projector não pode ser ligado à distância. | Deslgue o projector e desconnecte-o da tomada. Espere por cinco minutos,(before connecte o cabo de alimentação e ligue o projector. Depois do projector ter sido reiniciado,修补he o controlo remot novamente. |
| Se o projector sobreaquecer, este érá deslugar automaticamente. | Por favor, remove todos os obstáculos das entradas e saídas de ar de modo a garantir um fluxo de ar sem problemas atravessem do Projeter. Siga as instruções acima para reinicair o projector. |
| Outros erros internos doSYSTEMA | Contacte um técnico qualificado para fazer prestar assistência ao dispositivo ou devolver a projector ao departamento de pós-vesta. |
Todos os produtos que apresentam este símbolo são considerados resíduos de equipamentos elétricos e eletrónicos (REEE, conforme a Diretiva 2012/19/UE), não devendo ser misturados com resíduos domésticos indiscriminados. Em vez disso, para proteger a saúde humana e o meio ambiente, entregue o respetivo equipamento num ponto de recolha designado para reciclagem de resíduos de equipamentos elétricos e eletrónicos, indicado pelo governo ou pelas autoridades locais. A correta eliminação e a reciclagem ajudarão a prevenir eventuais consequências negativas para o meio ambiente e a saúde humana. Para obter mais informações sobre os locais e os termos e condições de tais pontos de recolha, entre em contacto com a entidade responsável pela instalação ou com as autoridades locais.
Pelo presente, [Formovie (Chongqing) Innovative Technology Co., Ltd.] declara que o equipamento de rádio do tipo [Mi Smart Projector 2/ XMTYY02FMGL] está em conformidade com a Diretiva 2014/53/UE. O texto completo da declaração de conformidade da UE está disponível em: http://www.mi.com/global/service/support/declaration.html
Este dispositivo é restrito ao uso interno quando funciona na gama de frequências de 5150 a 5350 MHz.
Frequência de operação: 2,4 GHz-2,4835 GHz (para Bluetooth)
Potência máxima de saída RF: < 10 mW (para Bluetooth)
Frequência de operação: 2,4 GHz-2,4835 GHz (para Wi-Fi 2,4 GHz)
Potência máxima de saída RF: < 100 mW (para Wi-Fi 2,4 GHz)
Frequência de operação: 5,15 GHz-5,35 GHz e 5,47 GHz-5,725 GHz (para Wi-Fi 5 GHz)
Potência máxima de saída RF: < 200 mW (para Wi-Fi 5 GHz)
Observação: Em condições normais de utilização, este equipamento deve ser mantido a uma distância de separação de, pelo menos, 20 cm entre a antena e o corpo do utilizador.
O produto está em conformidade com "RG1 IEC 62471-5:2015".
Nota:
- Risco de explosão se a bateria for substituída por um tipo de bateria incorreto.
- O descartar da bateria para fogo ou forno quente, ou o esmagar mecanicamente ou o cortar de uma bateria, pode resultar numa explosão.
- Deixar a bateria num ambiente de temperatura extremamente alta pode resultar numa explosão ou fuga de líquido inflamável ou gás.
- A bateria estando sujeita a baixa pressão de ar, poderá resultar numa explosão ou na fuga de líquido inflamável ou gás.
Para patentes DTS, ver http://patents.dts.com. Fabricado sob licença de DTS, Inc. (para empresas sediadas nos Estados Unidos/Japão/Taiwan) ou sob licença de DTS Licensing Limited (para todas as outras pessoas). DTS, DTS-HD Master Audio, DTS-HD, VirtualX e o logotipo da DTS-HD são marcas registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos ou outros países. © 2020 DTS, Inc. RESERVADOS TODOS OS DIREITOS.
Dolby Audio
Fabricado sob licença da Dolby Laboratories. Dolby, Dolby Audio, e o símbolo do D duplo são marcas registadas da Dolby Laboratories Licensing Corporation.
Bluetooth
Os logótipos e a marca nominal Bluetooth® são marcas comerciais registadas propriedade da Bluetooth SIG, Inc. e qualquer utilização das referidas marcas por [Xiaomi Inc.] é feita sob licença. As outras marcas e designações comerciais são dos respetivos proprietários.
HOMI™
HIGH-DEFINITION MULTIMEDIA INTERFACE
Os termos HDMI, HDMI High-Definition Multimedia Interface e o logotipo HDMI são marcas comerciais ou marcas registadas da HDMI Licensing Administrator, Inc.
Fabricado para: Xiaomi Communications Co., Ltd.
Fabricante: Formovie (Chongqing) Innovative Technology Co., Ltd.
Para mais informações, consulte o site www.mi.com
Data de produção: Ver embalagem
Fabricado na China
