Marca	Klipsch
Modelo	RP-5000F
Categoria	Caixa coluna
Tipo de produto	Caixa passiva de 2 vias
Tecnologia acústica	Trompa exclusiva Klipsch
Impedância	8 ohms
Conexões	Terminais duplos (bi-cablagem possível)
Distância de audição recomendada	1 a 1,5 vezes a distância entre as caixas
Espaçamento recomendado entre as caixas	1,8 a 4,6 m
Distância mínima das paredes	61 cm
Manutenção	Remoção de poeira, limpeza das grades com aspirador
Produtos de limpeza proibidos	Abrasivos, solventes, detergentes agressivos
Registro do produto	Online em www.klipsch.com/register
Garantia	Guardar o recibo para qualquer reclamação
Acessórios fornecidos	Pés (conforme modelo)

Perguntas frequentes - RP-5000F KLIPSCH

Qual é a potência recomendada para o amplificador?

As caixas Klipsch RP-5000F são muito eficientes e funcionam com uma ampla gama de amplificadores. Sua impedância é de 8 ohms. Evite sobrecarregar o amplificador para não danificar as caixas.

Como conectar as caixas RP-5000F?

Use fio de caixa de diâmetro mínimo 1,3 mm (16 AWG). Conecte o terminal positivo (+) vermelho ao terminal positivo do amplificador, e o terminal negativo (-) preto ao terminal negativo. Respeite a polaridade para cada canal.

Posso usar bi-cablagem ou dupla amplificação?

Sim, as RP-5000F têm terminais duplos. Para bi-cablagem, remova a barra de conexão. Consulte o manual do seu amplificador para instruções.

Qual é a altura ideal para colocar as caixas?

As caixas colunas devem ser colocadas diretamente no chão, sem inclinação especial. Ajuste o ângulo horizontal para uma melhor imagem estéreo.

Como limpar as caixas RP-5000F?

Remova o pó regularmente com um pano macio. As grades podem ser limpas com a escova de um aspirador. Nunca use produtos abrasivos ou solventes.

As caixas são compatíveis com Dolby Atmos?

A RP-5000F é uma caixa coluna padrão. Para o formato Dolby Atmos, a Klipsch oferece módulos de elevação como o RP-500SA ou caixas integradas como a RP-8060FA.

Como registrar meu produto Klipsch?

Registre sua RP-5000F online em www.klipsch.com/register para se manter informado sobre novidades e promoções. Suas informações pessoais não serão vendidas.

Qual distância entre as caixas e a parede?

A Klipsch recomenda pelo menos 61 cm de distância das paredes para evitar reflexos indesejados.

Os pés estão incluídos?

Conforme o modelo, pés podem ser fornecidos. Consulte os esquemas de instalação do manual para fixá-los.

O que fazer em caso de curto-circuito?

Certifique-se de que nenhum fio descascado toque outro terminal. Se ocorrer um curto-circuito, desligue imediatamente o amplificador e verifique as conexões.

MANUAL DE UTILIZADOR RP-5000F KLIPSCH

1) o padrão, o parâmetro, o puntoutilizando para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revoluciónou a indústria de audio criando)nossa exclusiva的技术ia de cornetas patenteada e os prinçpios acústicos que são a forca porTRSde nosso aclamado som singular.Hoje,continuamos a ser fiésà visao de Paul W.Klipsch e colocamos em cada produits que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da)nossa longa obsessao com a perfeicao sonora.Sinta a potência,a fidelidade sonora e a emoção dainha Klipsch Reference.

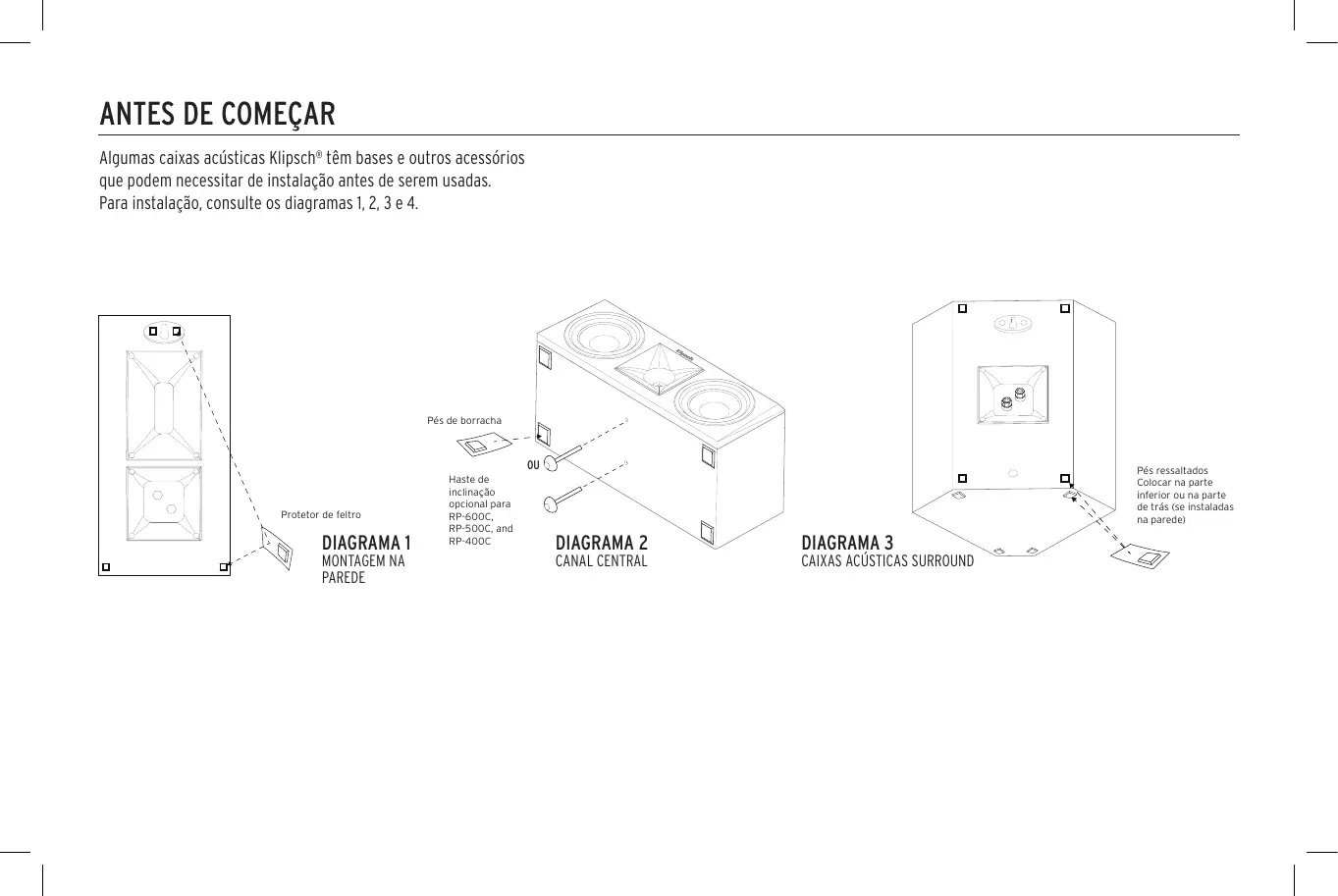

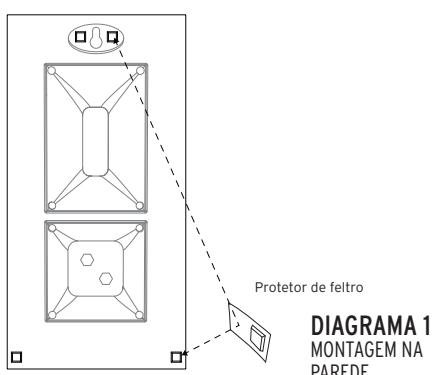

Algumas caixas acusticas Klipsch® têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os DIAGRAMs 1, 2, 3 e 4.

POSICIONAMENTO NO AMBIENTE

Caixas acústicas direita e esquerda do canal principal - Para maior desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distência entre si e no menor 61 cm afastadas das paredes laterais e traseira. Elas también podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posão de audição pode ser aproximately uma a uma vez e meia a distência queSeparated as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicaoamento das unidas.

Caixas acústicas do canal central - As caixas acústicas do canal central foram projetadas para reproducirDSLagos e sons primários de modo que pareçam se originar daanela de video. Devem, portanto, ser posicionadas o mais proxiesposível daanela, de preferência diretamente em cima ou embaixo daanela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidas.

Caixas acústicas traseiras do canal surround - As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximately 60 cm acima da posicao occupada pelo ouvinte, normalmente, circa de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamenteAdjacentes à posicao occupada pelo ouvinte. Outra opção é uma parede atrás da posicao occupada pelo ouvinte. A posicao final das caixas acústicas surround depende das caracteristicas do ambiente. Elas foram projetadas para recriar a sensação de espoço e atmossera proportionada por muitas das technologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidas.

CONEXão

Conexão convencional - Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplífico. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplífico. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplífico. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das connexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Os modelos RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M do Reference Premiere está equipados com terminals de conexão duplos. Se uma conexão de um sé cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão comodos cabos ou,is amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplífador - As caixas acústicas Klipsch são altamente eficientes eFUNCTIONAR bem com uma grande variedade de amplificadores. Todais as caixas acústicas Klipsch são compatíveis com 81 e poder ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recommendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos periodos de tempo pode causar danos permanentes à audição. Usar o amplífador com nível excessivo de potência también pode DANIFICAR as caixas acústicas. Consulte o revendedor para confirmar se o amplífador utilizes é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

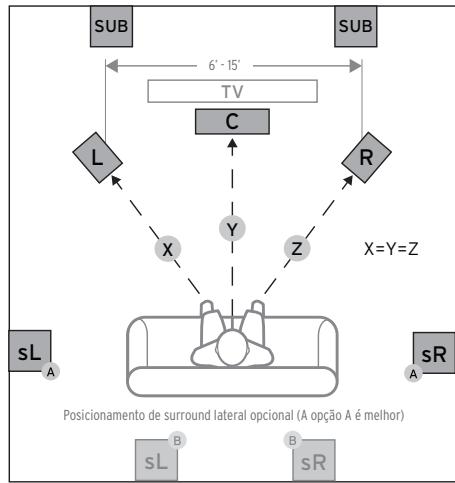

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACUSTICAS NO AMBIENTE

POSICIONAMENTO DAS CAIXAS ACUSTICAS NO AMBIENTE

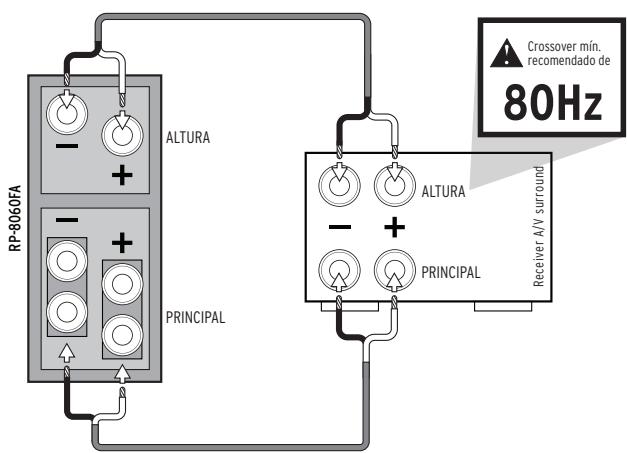

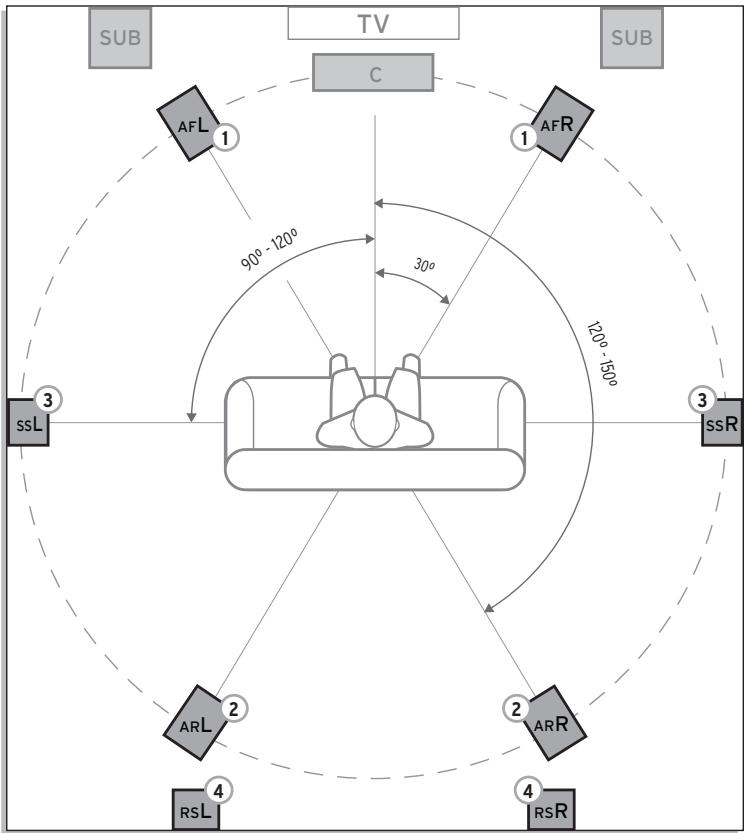

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

CONEXOES

0U

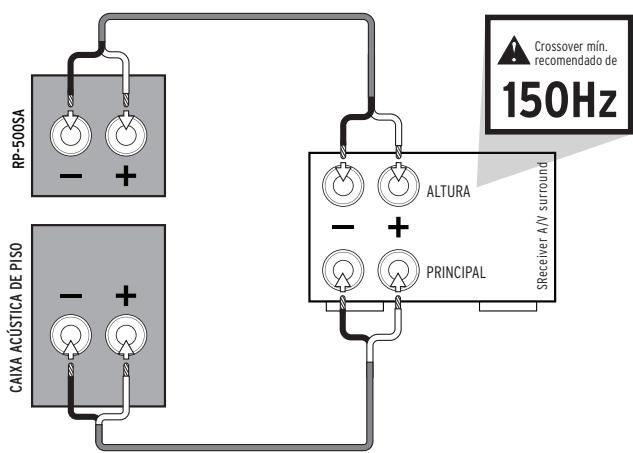

CAIXAS ACUSTICAS DE ELEVACÇÃO

A RP-500SA pode ser adicondada a qualquer configuraçao de caixa acustica passiva.

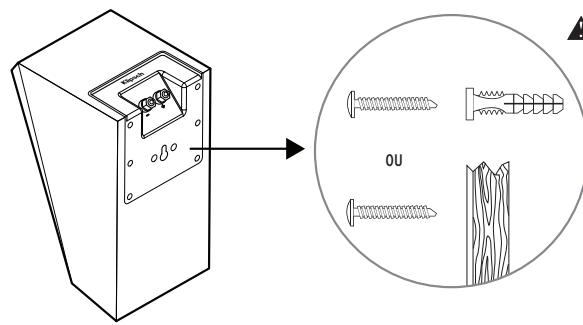

INSTALAÇÃO DAS CAIXAS ACUSTICAS SURROUND EM PAREDE

CUIDADO!

Não use o orifico em forma de fechadura para instalacao no te!

Parafos dos cabeca chata paramadeira no10 de 63 a 76 mm de comprimentoMontar na vija de parede ou usrarbuchas -deer x4 mm expositos

CUIDADO E LIMPEZA

O cuidado das caixas acústicas são require a remoção periodica do pó acumulados nas superfícies. Nunca use qualquer tipo de produits de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizzato sobre novos produits e promoções.
• Suas informações pessoas nunca serao vendidas a terreiros.
• As informações solicitadas para registrar do produits não são usadas para fins de garantia.

Guarde uma cóρia danota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
