Marke	Klipsch
Modell	RP-5000F
Kategorie	Standlautsprecher
Produkttyp	Passiver 2-Wege-Lautsprecher
Akustiktechnologie	Exklusiver Klipsch-Horn
Impedanz	8 Ohm
Anschlüsse	Doppelklemmen (Bi-Wiring möglich)
Empfohlener Hörerabstand	1- bis 1,5-facher Abstand zwischen den Lautsprechern
Empfohlener Abstand zwischen den Lautsprechern	1,8 bis 4,6 m
Mindestabstand zu Wänden	61 cm
Pflege	Abstauben, Reinigung der Gitter mit dem Staubsauger
Verbotene Reinigungsmittel	Scheuermittel, Lösungsmittel, aggressive Reinigungsmittel
Produktregistrierung	Online auf www.klipsch.com/register
Garantie	Quittung für etwaige Reklamationen aufbewahren
Mitgeliefertes Zubehör	Füße (je nach Modell)

Häufig gestellte Fragen - RP-5000F KLIPSCH

Welche Leistung wird für den Verstärker empfohlen?

Die Klipsch RP-5000F Lautsprecher sind sehr effizient und arbeiten mit einer breiten Palette von Verstärkern. Ihre Impedanz beträgt 8 Ohm. Achten Sie darauf, den Verstärker nicht zu überlasten, um Schäden an den Lautsprechern zu vermeiden.

Wie schließe ich die RP-5000F Lautsprecher an?

Verwenden Sie Lautsprecherkabel mit einem Mindestdurchmesser von 1,3 mm (16 AWG). Verbinden Sie die rote Plusklemme (+) mit dem Pluspol des Verstärkers und die schwarze Minusklemme (-) mit dem Minuspol. Beachten Sie die Polarität für jeden Kanal.

Kann ich Bi-Wiring oder Bi-Amping verwenden?

Ja, die RP-5000F sind mit Doppelklemmen ausgestattet. Entfernen Sie für Bi-Wiring die Verbindungsbrücke. Beachten Sie die Anleitung Ihres Verstärkers.

Welche ideale Höhe für die Platzierung der Lautsprecher?

Standlautsprecher sollten direkt auf dem Boden platziert werden, ohne besondere Neigung. Passen Sie den horizontalen Winkel für ein besseres Stereobild an.

Wie reinige ich die RP-5000F Lautsprecher?

Stauben Sie regelmäßig mit einem weichen Tuch ab. Die Gitter können mit der Bürste eines Staubsaugers gereinigt werden. Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Sind die Lautsprecher mit Dolby Atmos kompatibel?

Die RP-5000F ist ein Standard-Standlautsprecher. Für Dolby Atmos bietet Klipsch Aufsatzmodule wie den RP-500SA oder integrierte Lautsprecher wie den RP-8060FA an.

Wie registriere ich mein Klipsch-Produkt?

Registrieren Sie Ihren RP-5000F online auf www.klipsch.com/register, um über Neuigkeiten und Aktionen informiert zu bleiben. Ihre persönlichen Daten werden nicht weiterverkauft.

Welcher Abstand zwischen den Lautsprechern und der Wand?

Klipsch empfiehlt einen Mindestabstand von 61 cm zu den Wänden, um unerwünschte Reflexionen zu vermeiden.

Sind Füße im Lieferumfang enthalten?

Je nach Modell können Füße mitgeliefert werden. Beachten Sie die Installationszeichnungen in der Anleitung, um sie zu befestigen.

Was tun bei einem Kurzschluss?

Stellen Sie sicher, dass kein abisoliertes Kabel eine andere Klemme berührt. Wenn ein Kurzschluss auftritt, schalten Sie den Verstärker sofort aus und überprüfen Sie die Verbindungen.

BEDIENUNGSANLEITUNG RP-5000F KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere propietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedem von uns hergestellte Produkt baut auf jahrzeitelanger Arbeit und Kreativität auf. Diese Laufsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzison und die Emotion von Klipsch Reference.

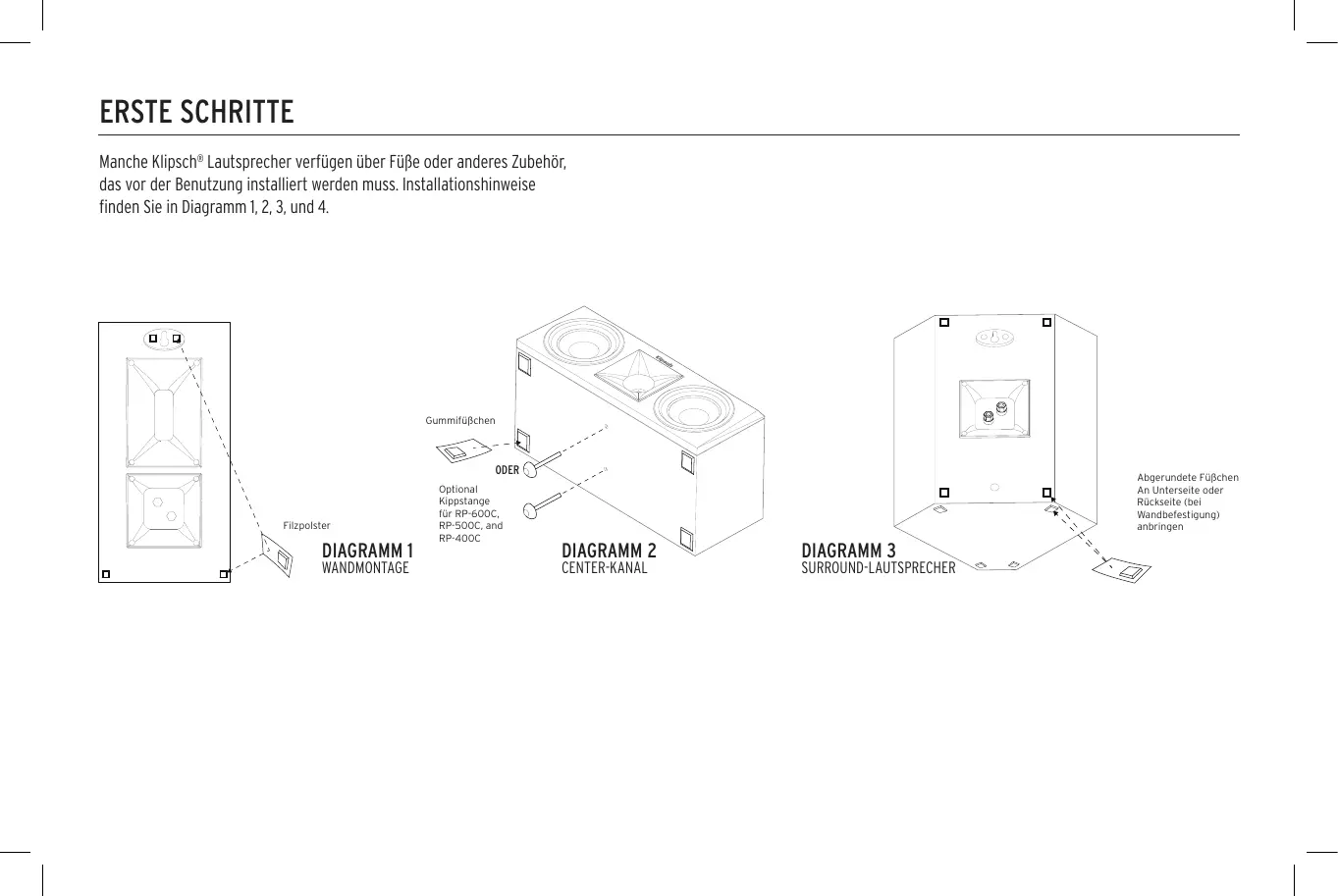

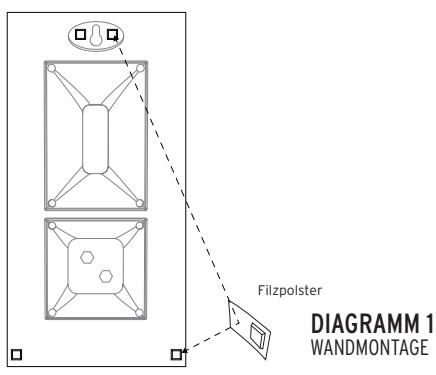

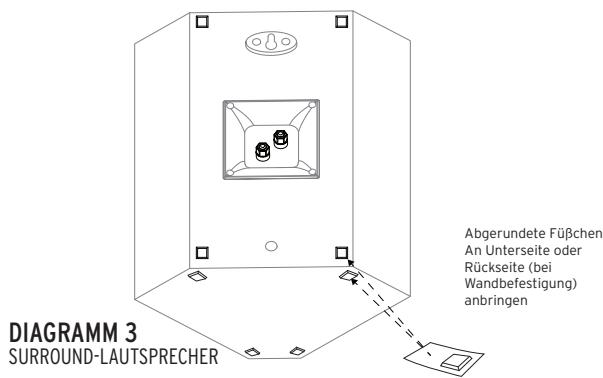

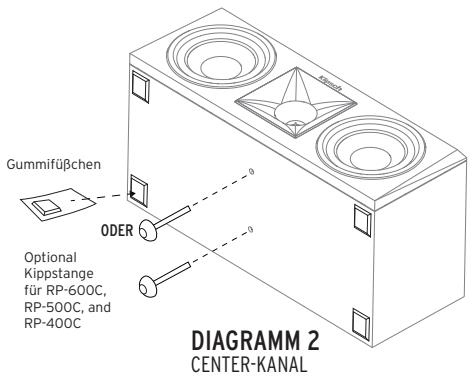

Manche Klipsch^® Laustsprecher verfügen über Fuß oder andere Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finds Sie in Diagramm 1, 2, 3, und 4.

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeht Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61~cm von den Rück- und Seitenwänden aufstellen. Um ein betteres Stereoklangbild zu erhalten, sollenn Sie sie eventuell etwas nachinnen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigenlichen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dieren dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt scheinen. Diese Laustsprecher sollen den deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Laufsprecher - Klipsch WDST Surround-Laufsprecher sollenen ungebärn 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laufsprecher sollenen an Wäden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hangt die Platzierung des SurroundLaufsprechers von den Eigenschaften Ihres Raums ab. Die Laufsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichen Raumklang. Abbildungen 1, 3 und 4 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.

ANSCHLUSSE

K conventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie these Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und ihre Geräte beschädigten können.

Die Reference Premiere-Modelle RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F und RP-160M verfügen über doppelte Anschlusterminals. Wenn eine Einkabel-Verbindung benutzt wird, sollte der Verbindungsstreifen an Ort und Stelle bleiben. Bei einer Bi-Wiring- oder Bi-Amping-Verbindung musst der Verbindungsstreifen halten werden. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und konnen mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und konnen hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben konnen, sollen den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über länger Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie ihren Fachhändler, ob Ihr Verstärker für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

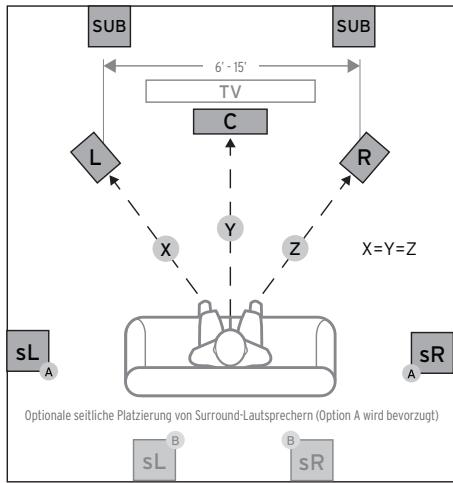

ABBILDUNG 1

LAUTSPRECHERPLATZIERUNG IM HORBEREICH

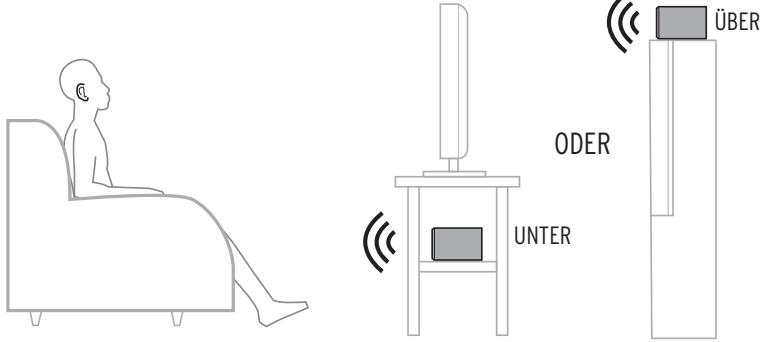

ABBILDUNG 2

CENTER-KANAL

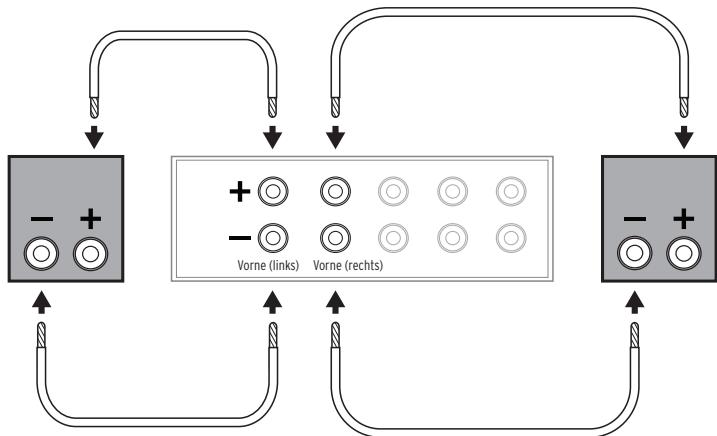

ABBILDUNG 3

STANDARDDANSCHLUSSE

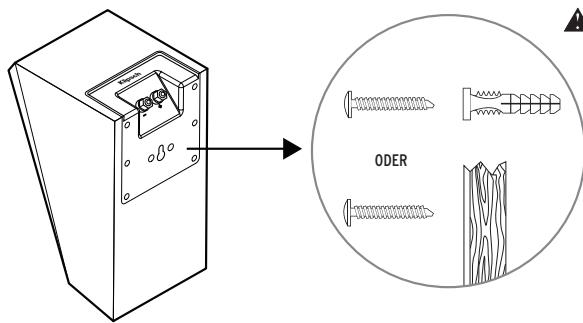

ABBILDUNG 4

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!

Verwenden Sie das

Befestigungsloch nicht zur

Deckemontage!

Nr.10

2,5-bis 3-Zoll Flachkopf

Holzschauben In Ständerprofil

befestigen oder Dubel verwenden

etwa 6 mm hervorstehen lessen

3/8-16 x 0.5'

*Wandhalterungen nicht im

Lieferumfang enthalten

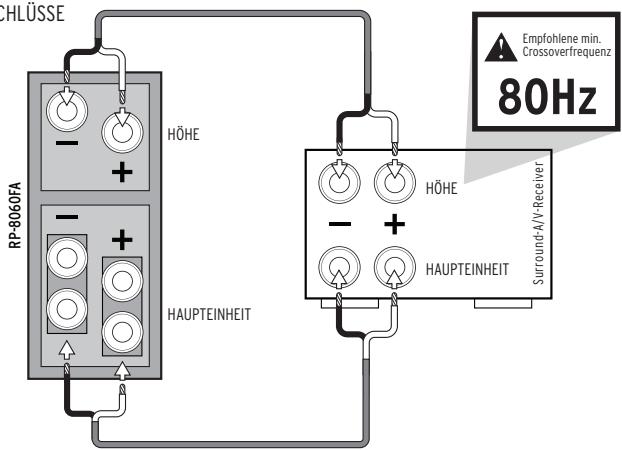

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

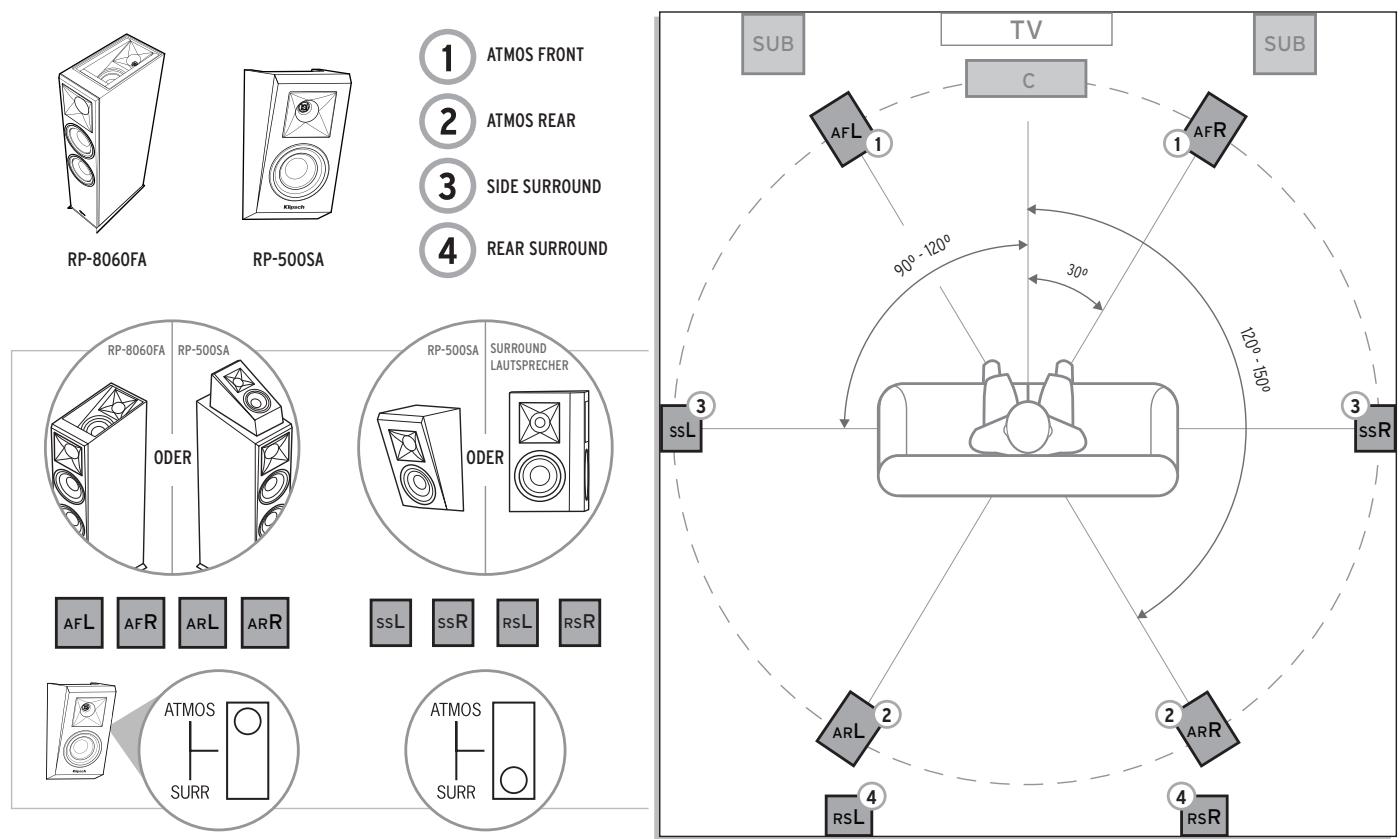

AUTSPRECHERPLATZIERUNG IM HORBEREICH

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

STANDARDANSCHLUSSE
ODER

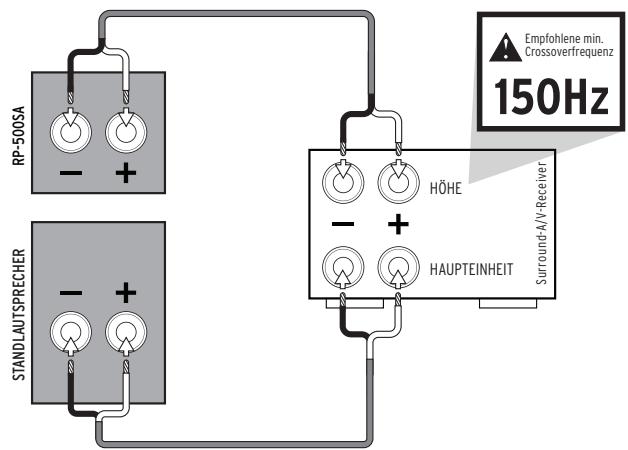

ELEVATION-LAUTSPRECHER

Der RP-500SA kann jeder

Gruppe passiver Lautsprecher

hinzugefügt werden.

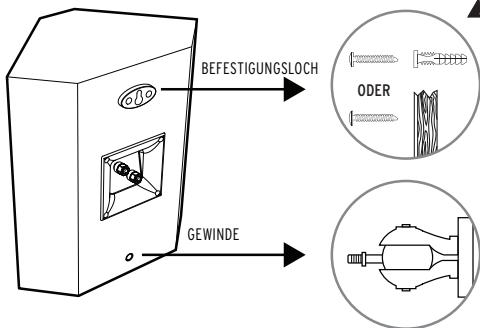

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!

Verwenden Sie das

Befestigungsloch nicht zur

Deckemontage!

Nr.10

2,5-bis 3-Zoll Flachkopf

Holzschrauben In Ständerprofil

befestigen oder Düb verwenden

etwa 6 mm hervorstehen lessen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet. Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch behmen zu konnen.
