RP-5000F - Cassa acustica KLIPSCH - Manuale utente e istruzioni gratuiti

Marca	Klipsch
Modello	RP-5000F
Categoria	Diffusore da pavimento
Tipo di prodotto	Diffusore passivo a 2 vie
Tecnologia acustica	Tromba esclusiva Klipsch
Impedenza	8 ohm
Connessioni	Terminali doppi (bi-wiring possibile)
Distanza di ascolto consigliata	Da 1 a 1,5 volte la distanza tra i diffusori
Distanza consigliata tra i diffusori	1,8 a 4,6 m
Distanza minima dalle pareti	61 cm
Manutenzione	Spolveratura, pulizia delle griglie con aspirapolvere
Prodotti di pulizia non consentiti	Abrasivi, solventi, detergenti aggressivi
Registrazione del prodotto	Online su www.klipsch.com/register
Garanzia	Conservare la ricevuta per qualsiasi reclamo
Accessori inclusi	Piedini (a seconda del modello)

Domande frequenti - RP-5000F KLIPSCH

Qual è la potenza consigliata per l'amplificatore?

I diffusori Klipsch RP-5000F sono molto efficienti e funzionano con un'ampia gamma di amplificatori. La loro impedenza è di 8 ohm. Fare attenzione a non sovraccaricare l'amplificatore per evitare di danneggiare i diffusori.

Come collegare i diffusori RP-5000F?

Utilizzare cavo per diffusori di diametro minimo 1,3 mm (16 AWG). Collegare il terminale positivo (+) rosso al terminale positivo dell'amplificatore e il terminale negativo (-) nero al terminale negativo. Rispettare la polarità per ogni canale.

Posso utilizzare il bi-wiring o la doppia amplificazione?

Sì, le RP-5000F sono dotate di terminali doppi. Per il bi-wiring, rimuovere la barra di collegamento. Consultare il manuale dell'amplificatore per le istruzioni.

Qual è l'altezza ideale per posizionare i diffusori?

I diffusori da pavimento devono essere posizionati direttamente sul pavimento, senza inclinazione particolare. Regolare l'angolo orizzontale per una migliore immagine stereo.

Come pulire i diffusori RP-5000F?

Spolverare regolarmente con un panno morbido. Le griglie possono essere pulite con la spazzola di un aspirapolvere. Non utilizzare mai prodotti abrasivi o solventi.

I diffusori sono compatibili con Dolby Atmos?

La RP-5000F è un diffusore da pavimento standard. Per il formato Dolby Atmos, Klipsch offre moduli di elevazione come il RP-500SA o diffusori integrati come la RP-8060FA.

Come registrare il mio prodotto Klipsch?

Registra il tuo RP-5000F online su www.klipsch.com/register per rimanere informato su novità e promozioni. Le tue informazioni personali non verranno rivendute.

Quale distanza tra i diffusori e il muro?

Klipsch raccomanda almeno 61 cm di distanza dalle pareti per evitare riflessi indesiderati.

I piedini sono inclusi?

A seconda del modello, i piedini possono essere forniti. Fare riferimento agli schemi di installazione del manuale per fissarli.

Cosa fare in caso di cortocircuito?

Assicurarsi che nessun filo scoperto tocchi un altro terminale. Se si verifica un cortocircuito, spegnere immediatamente l'amplificatore e verificare i collegamenti.

MANUALE UTENTE RP-5000F KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzione è il settore degli impianti audio creando la nostra Tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rimomato suono alla pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliorie di un secolo di impegno e genio in agli prodotto che realizizzato. Questi altoparlanti sono il risultato della notre passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference.

Siamo i custodi del suono: Keepers of the Sound®.

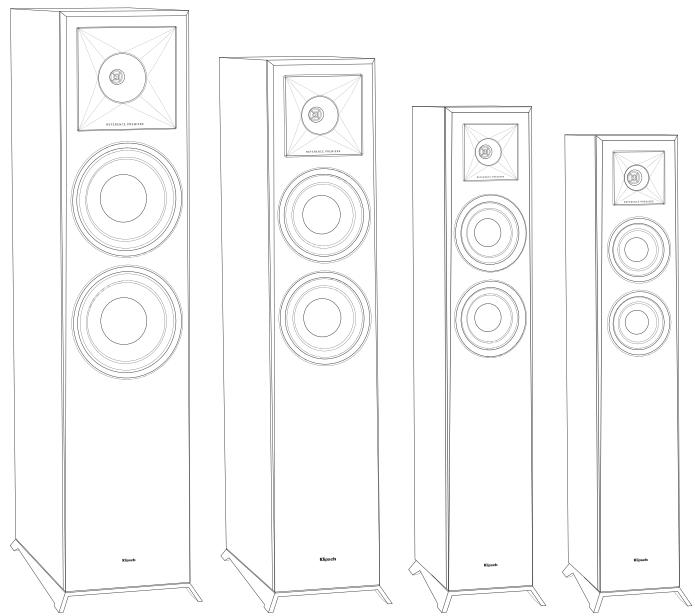

ALTOPARLANTI REFERENCE PREMIERE

RP-8060FA

RP-8000F

RP-6000F

RP-5000F

RP-4000F

RP-600M

RP-500M

RP-400M

RP-502S

RP-402S

RP-500SA

RP-504C

RP-404C

RP-600C

RP-500C

RP-400C

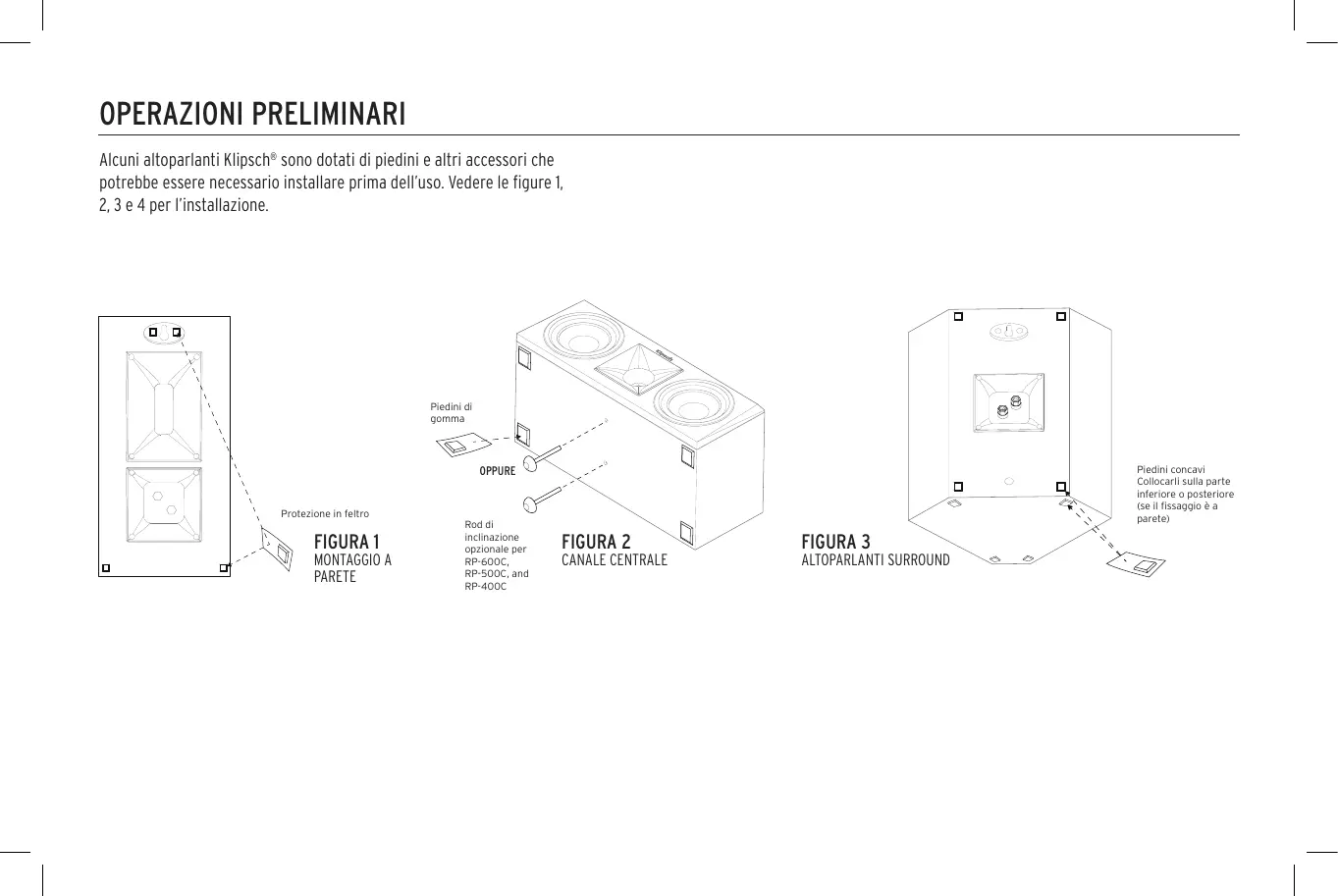

OPERAZIONI PRELIMINARI

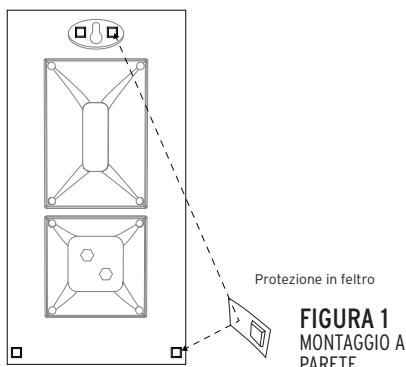

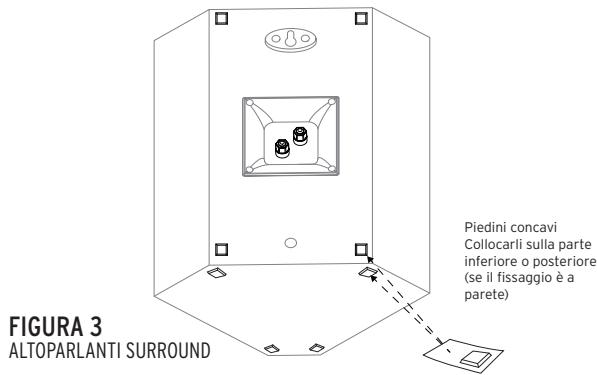

Alcuni altoparlanti Klipsch ^® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2, 3 e 4 per l'installazione.

COLLOCAZIONE NELLA SALA

Altoparlanti sinistro e destro del canale principale - Per ottenerestrezioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'alto e ad almeno 61 centimetri di distanza dalle pareti posteriori e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'imagine stereo migliorie. La distanza di ascolto deve essere pari a circa 1-1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riproduire l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quando devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto diesso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlianti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlianti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlianti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione.

COLLEGAMENTO

Collegamento tipico - Usando cavi di potenza di sezione uquale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

I modelli Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M sono dotati di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere insertita, cioè va rimossa se si eseguirà un cablaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano lavorante con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alto con Bassa distorsione. Poiché quosti altoparlanti sono in grado di riproduire livelli di uscita elevati, procedere con cautela quando si augenta il volume; l'esposizione prolongata a volumi eccessivi più danneggiare l'udito in modo permanente. Anche il sobraptotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera useare sia adatto all'applicazione prevista al fine di ottenere i migliorii risultati dai nostri altoparlanti.

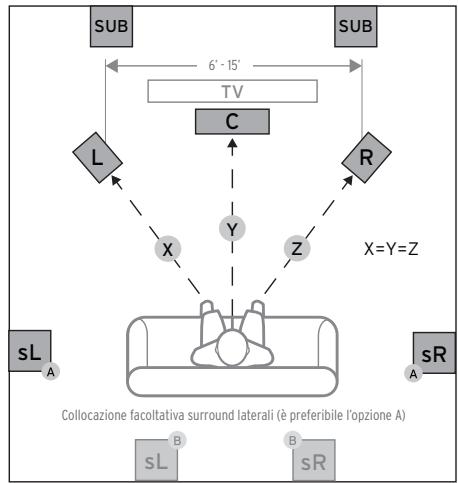

FIGURA 1
COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

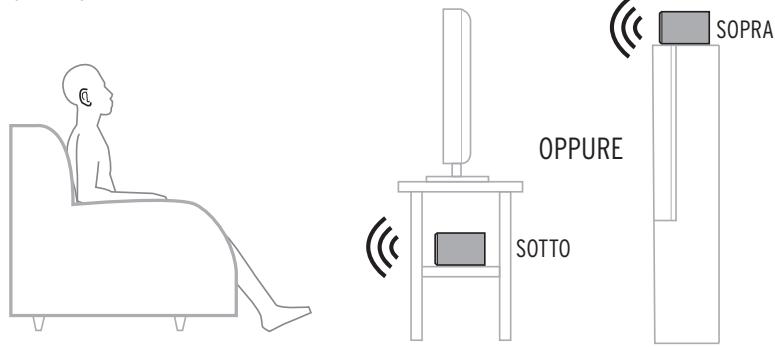

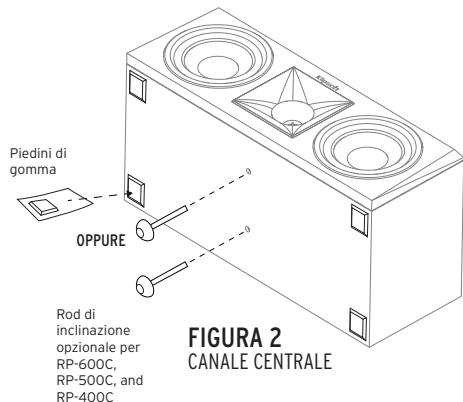

FIGURA 2

CANALE CENTRALE

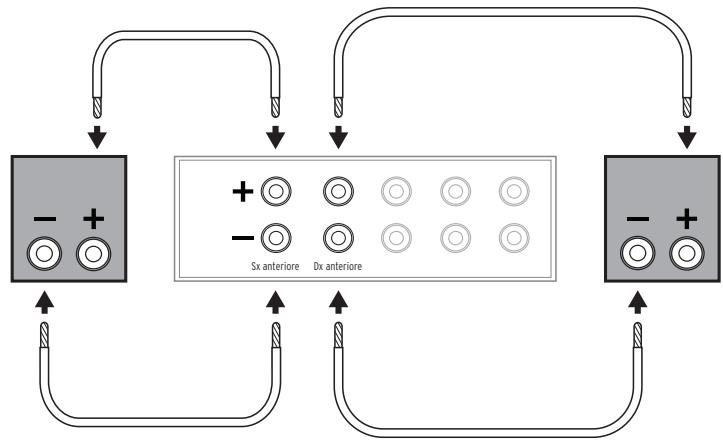

FIGURA 3
CONNECTIONI STANDARD

FIGURA 4
FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

RP-8060FA

RP-500SA

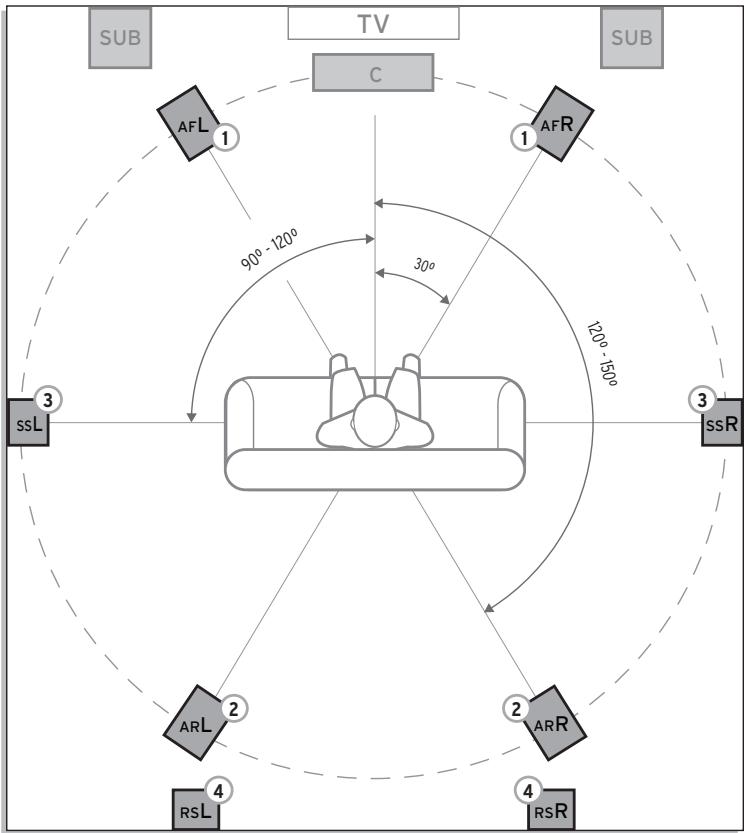

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

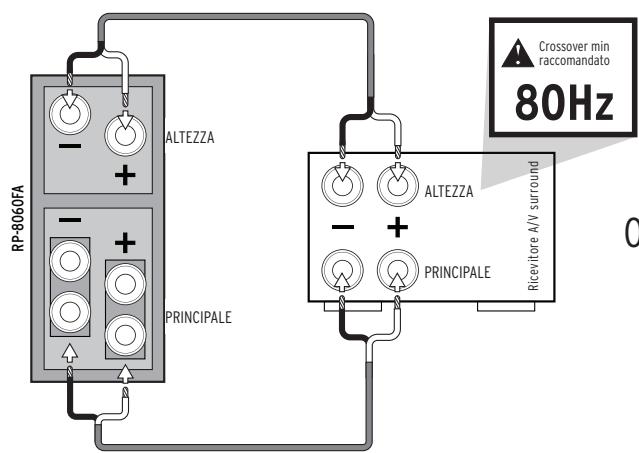

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

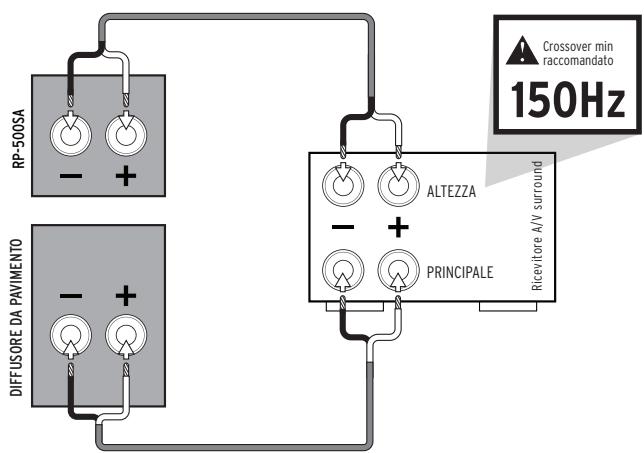

CONNECTIONI
OPPURE

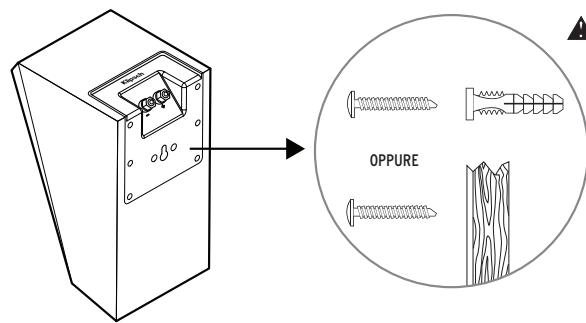

ALTOPARLANTI ELEVATO

L'RP-500SA più essere aggiunto a qualsiasi configurazione di altoparlanti passivi.

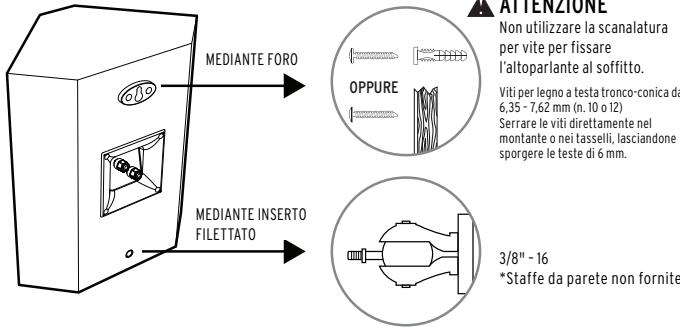

FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

ATTENZIONE

Non utilizzare la scanalatura per vite per fissare

I'altoparlante al soffitto.

Viti per legno a testra troconica da 6.35-7.62 mm (n 10 d)

Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6mm

CURA E PULIZIA

Per pulire gli alltoparlianti但她 spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto più essere registrato on-line sul site www.klipsch.com/register

• Si riceverannoosi informazionisus nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per molto.
consevare la ricevuta per lo sovrapparto.
