MANUAL DE USUARIO RP-5000F KLIPSCH

1) el estándar, la referencia, el punto

2) la encarnación del legendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

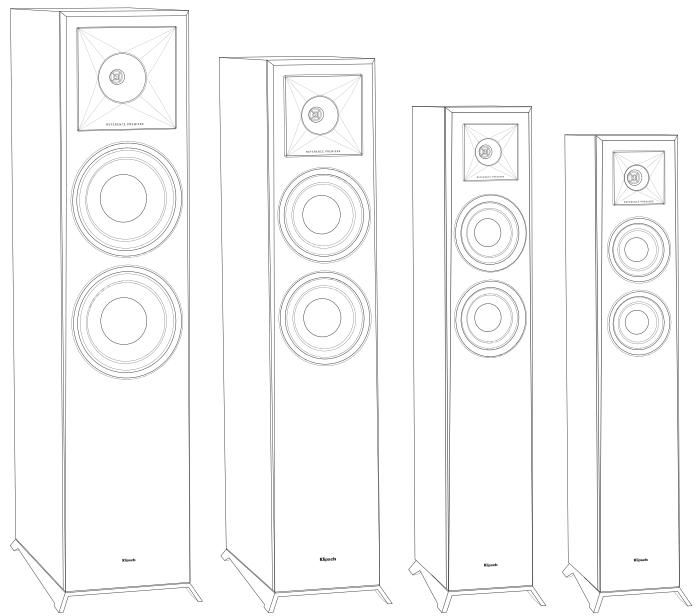

En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altamente aclamado sonido distintivo. Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch. Somos los guardianes del sonido Keepers of the Sound®. ESPAÑOL

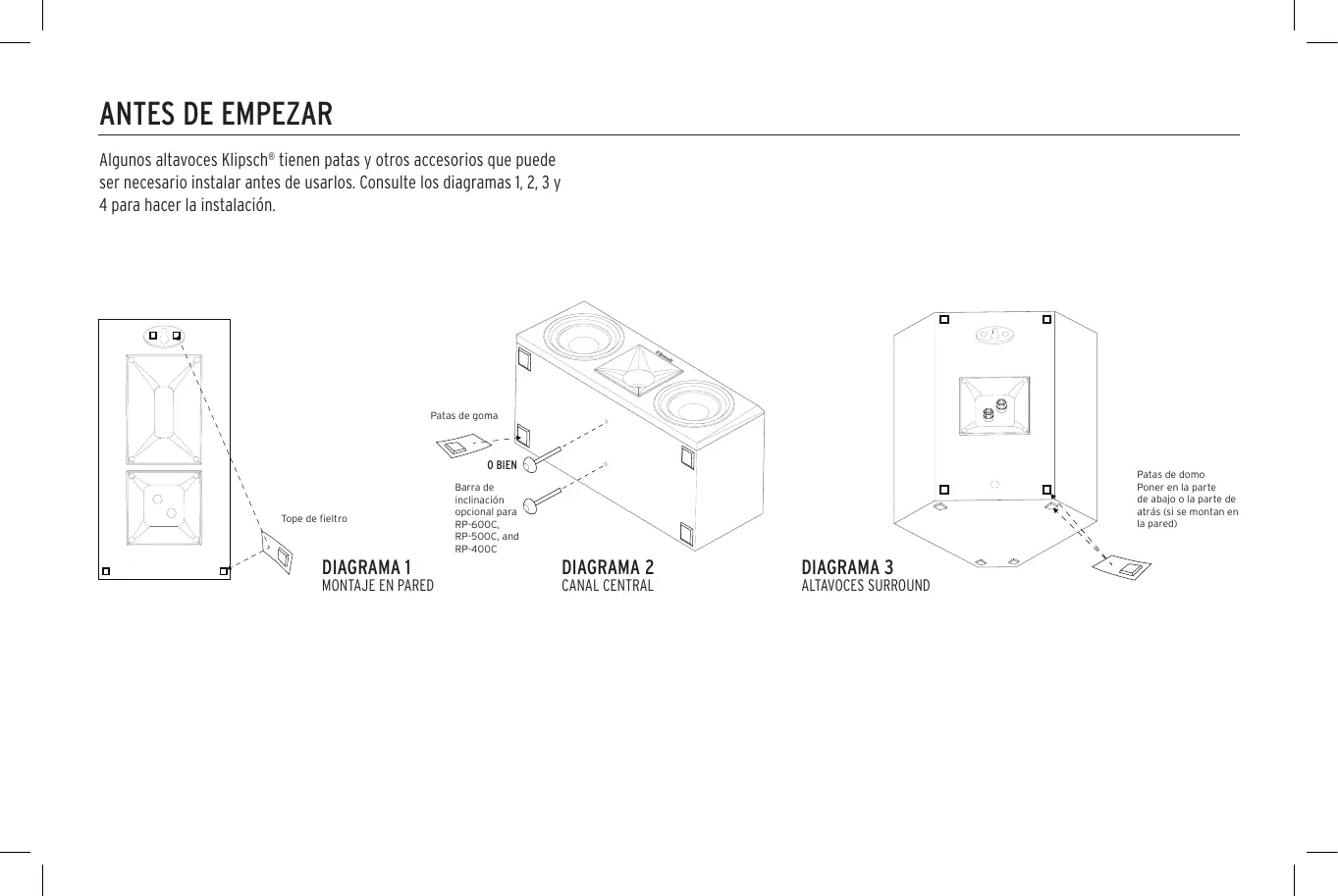

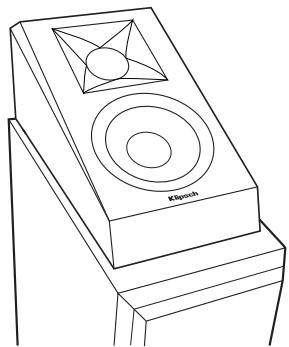

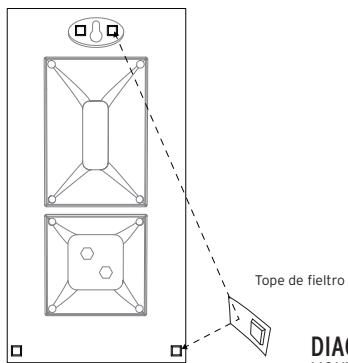

Algunos altavoces Klipsch® tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalación. Patas de goma O BIEN Tope de fieltro DIAGRAMA 1

Patas de domo Poner en la parte de abajo o la parte de atrás (si se montan en la pared) Barra de inclinación opcional para RP-600C, RP-500C, and RP-400C DIAGRAMA 2 CANAL CENTRAL DIAGRAMA 3 ALTAVOCES SURROUND

UBICACIÓN EN LA SALA

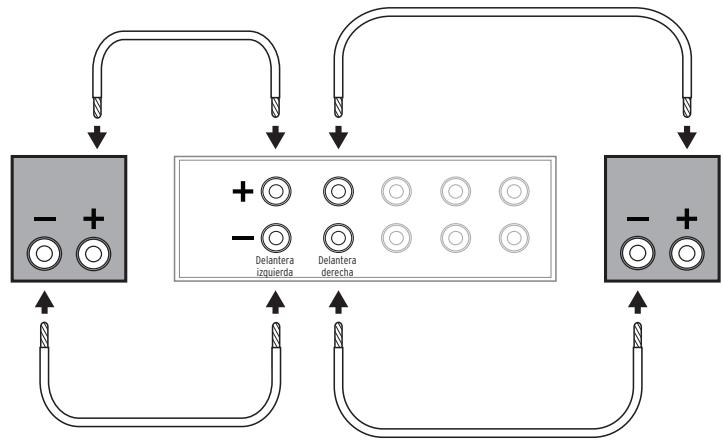

CONEXIONES Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación. Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA “positiva” (+) del altavoz IZQUIERDO a la terminal ROJA “positiva” (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA “negativa” (-) del altavoz IZQUIERDO a la terminal NEGRA “negativa” (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo. Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación. Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación. Los modelos de Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP4000F y RP-160M tienen terminales dobles. Si se hacen conexiones de un solo cable, la barra conectora de terminal debe dejarse en posición. Si hacen conexiones de cableado doble o amplificación doble, la barra conectora de terminal de debe retirar Hay más instrucciones en el manual del receptor. Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 Ω y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

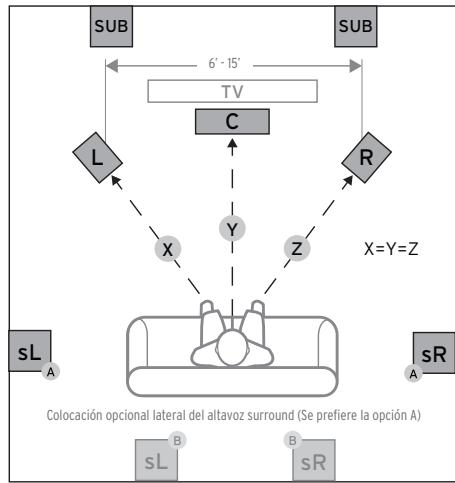

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN SUB SUB 6’ - 15’ SUB SUB

Delantera Front Right izquierda X=Y=Z Delantera Front Left derecha

Colocación opcional lateral del altavoz surround (Se prefiere la opción A)

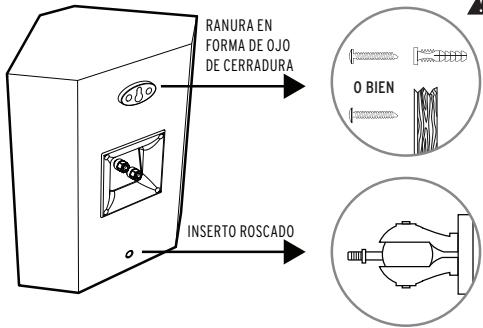

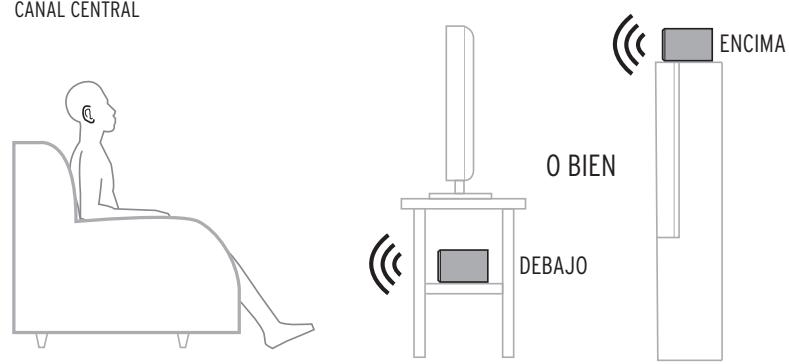

FIGURA 2 FIGURA 4 CANAL CENTRAL MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED ENCIMA O BIEN O BIEN Front Right Front Right Front Left Front Left DEBAJO PRECAUCIÓN No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso. RANURA EN

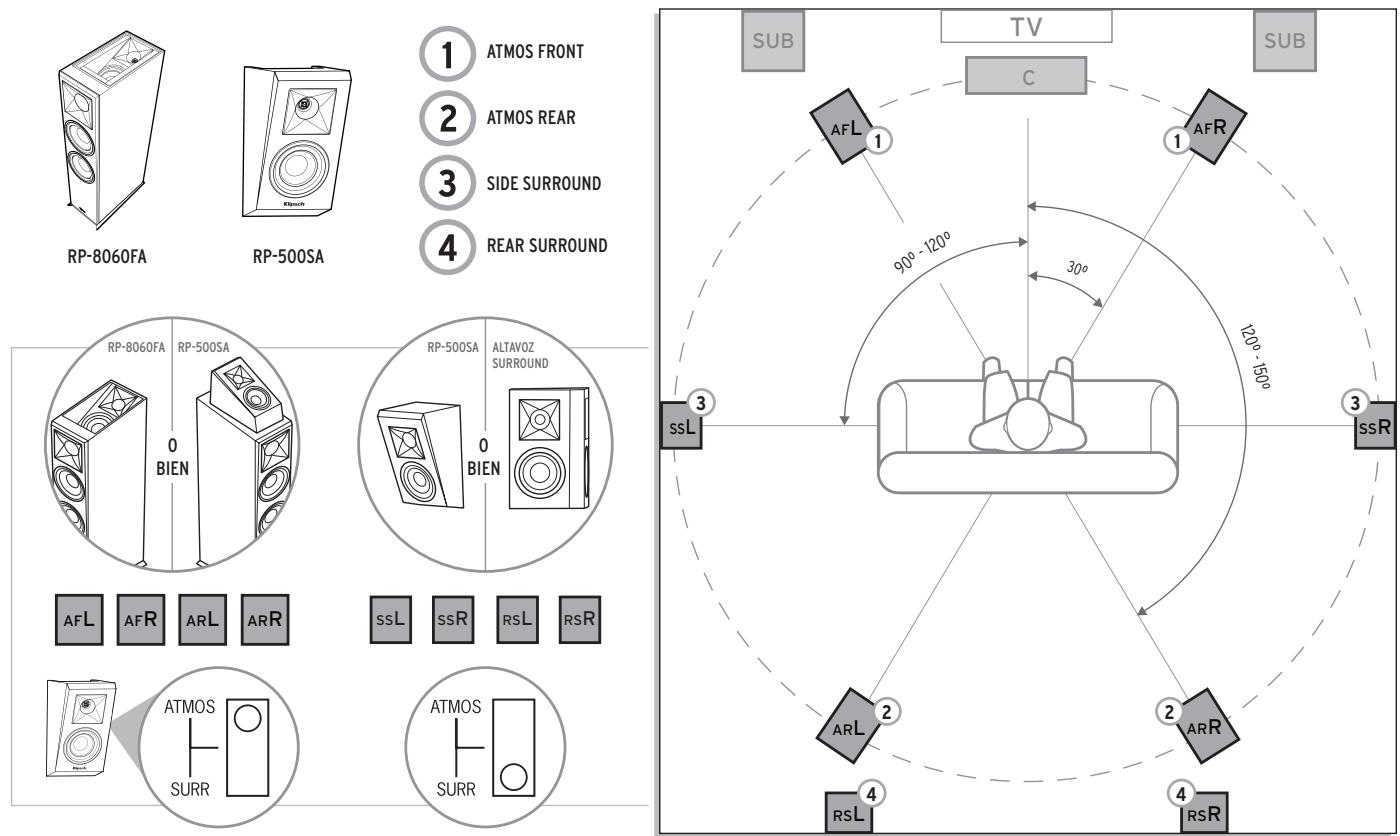

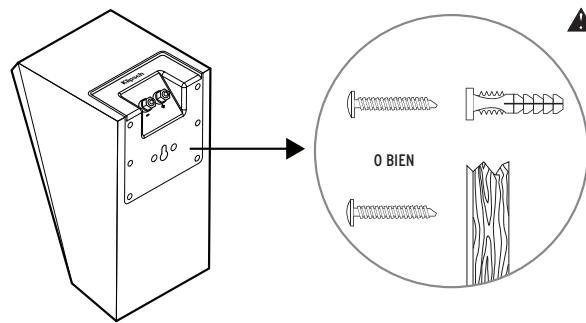

DE CERRADURA Tornillos Nº 10 o de 2.5 plg. a 3 plg. de cabeza troncocónica para madera Móntelos en un paral de pared o utilice anclas. Deje expuesto 1/4 de plg. INSERTO ROSCADO 3/8 plg. – 16 *No se incluyen los soportes de pared ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

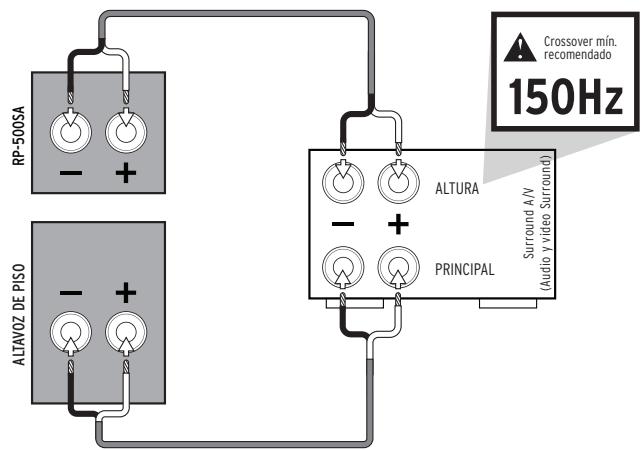

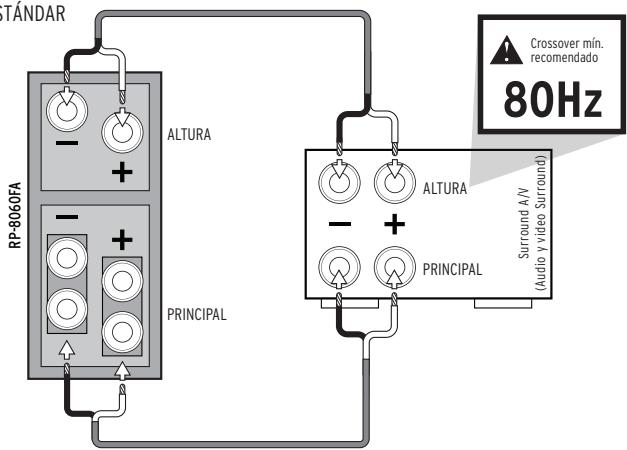

RP-8060FA HEIGHT ALTURA Surround A/V (Audio y video Surround) 80Hz HEIGHT ALTURA MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED PRECAUCIÓN No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso. El RP-500SA se puede agregar a cualquier configuración de altavoz pasivo. O BIEN Tornillos Nº 10 o de 2.5 plg. a 3 plg. de cabeza troncocónica para madera Móntelos en un paral de pared o utilice anclas. Deje expuesto 1/4 de plg.

REGISTRO DEL PRODUCTO

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz. Registre su producto en línea en at www.klipsch.com/register

• Manténgase al día sobre nuevos productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registro no son para propósitos de garantía. Guarde su recibo para hacer reclamaciones de garantía. REFERENCE
