MANUAL DE UTILIZADOR PS42B430P2W SAMSUNG

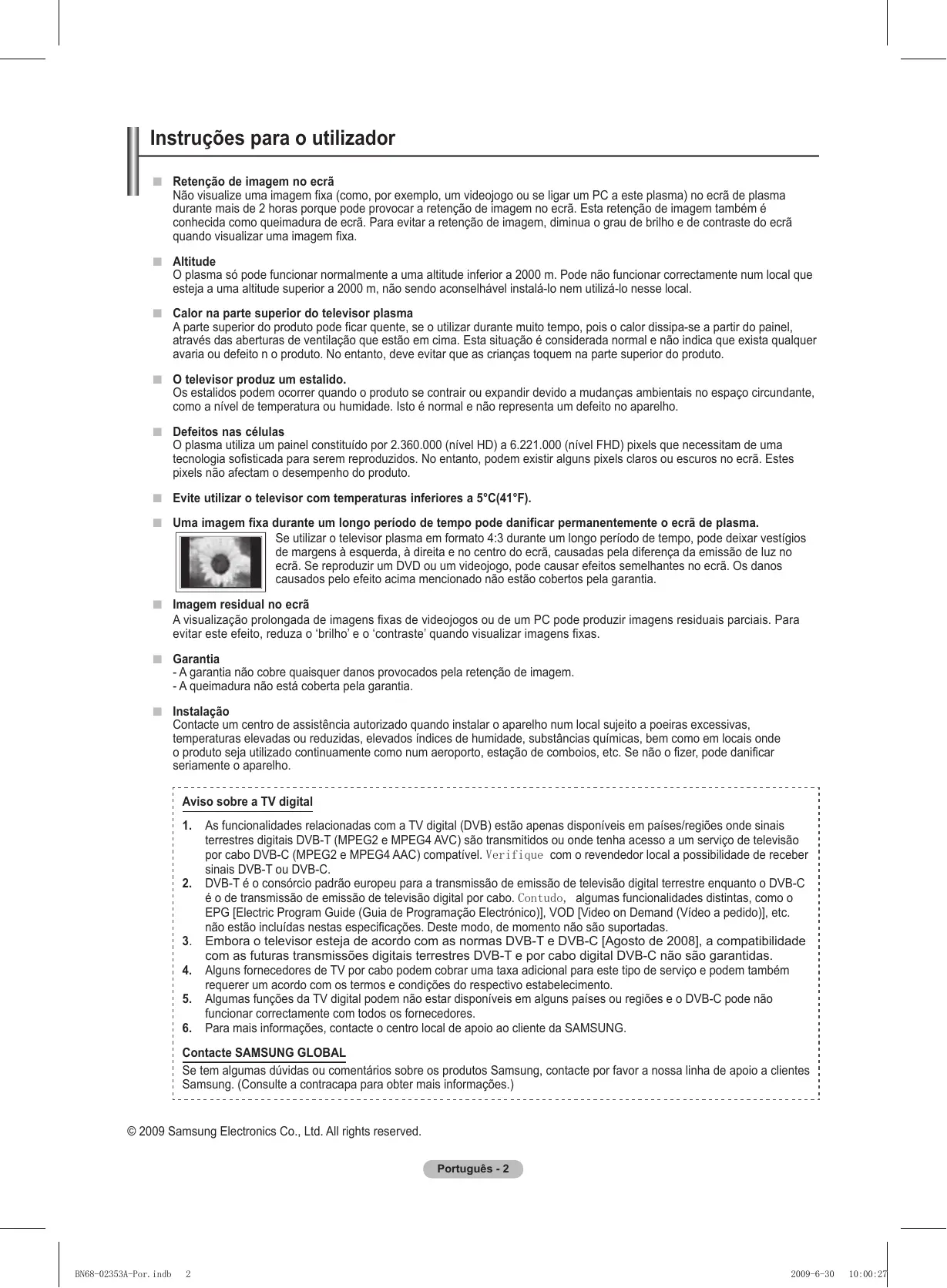

2009-6-30 9:49:18 Instruções para o utilizador Retenção de imagem no ecrã Não visualize uma imagem fixa (como, por exemplo, um videojogo ou se ligar um PC a este plasma) no ecrã de plasma durante mais de 2 horas porque pode provocar a retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como queimadura de ecrã. Para evitar a retenção de imagem, diminua o grau de brilho e de contraste do ecrã quando visualizar uma imagem fixa. Altitude O plasma só pode funcionar normalmente a uma altitude inferior a 2000 m. Pode não funcionar correctamente num local que esteja a uma altitude superior a 2000 m, não sendo aconselhável instalá-lo nem utilizá-lo nesse local. Calor na parte superior do televisor plasma A parte superior do produto pode ficar quente, se o utilizar durante muito tempo, pois o calor dissipa-se a partir do painel, através das aberturas de ventilação que estão em cima. Esta situação é considerada normal e não indica que exista qualquer avaria ou defeito n o produto. No entanto, deve evitar que as crianças toquem na parte superior do produto. O televisor produz um estalido. Os estalidos podem ocorrer quando o produto se contrair ou expandir devido a mudanças ambientais no espaço circundante, como a nível de temperatura ou humidade. Isto é normal e não representa um defeito no aparelho. Defeitos nas células O plasma utiliza um painel constituído por 2.360.000 (nível HD) a 6.221.000 (nível FHD) pixels que necessitam de uma tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã. Estes pixels não afectam o desempenho do produto. Evite utilizar o televisor com temperaturas inferiores a 5°C(41°F). Uma imagem fixa durante um longo período de tempo pode danificar permanentemente o ecrã de plasma. Se utilizar o televisor plasma em formato 4:3 durante um longo período de tempo, pode deixar vestígios de margens à esquerda, à direita e no centro do ecrã, causadas pela diferença da emissão de luz no ecrã. Se reproduzir um DVD ou um videojogo, pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia. Imagem residual no ecrã A visualização prolongada de imagens fixas de videojogos ou de um PC pode produzir imagens residuais parciais. Para evitar este efeito, reduza o ‘brilho’ e o ‘contraste’ quando visualizar imagens fixas. Garantia - A garantia não cobre quaisquer danos provocados pela retenção de imagem. - A queimadura não está coberta pela garantia. Instalação Contacte um centro de assistência autorizado quando instalar o aparelho num local sujeito a poeiras excessivas, temperaturas elevadas ou reduzidas, elevados índices de humidade, substâncias químicas, bem como em locais onde o produto seja utilizado continuamente como num aeroporto, estação de comboios, etc. Se não o fizer, pode danificar seriamente o aparelho. Aviso sobre a TV digital

As funcionalidades relacionadas com a TV digital (DVB) estão apenas disponíveis em países/regiões onde sinais terrestres digitais DVB-T (MPEG2 e MPEG4 AVC) são transmitidos ou onde tenha acesso a um serviço de televisão por cabo DVB-C (MPEG2 e MPEG4 AAC) compatível. Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C.

2. DVB-T é o consórcio padrão europeu para a transmissão de emissão de televisão digital terrestre enquanto o DVB-C

é o de transmissão de emissão de televisão digital por cabo. Contudo, algumas funcionalidades distintas, como o EPG [Electric Program Guide (Guia de Programação Electrónico)], VOD [Video on Demand (Vídeo a pedido)], etc. não estão incluídas nestas especificações. Deste modo, de momento não são suportadas.

3. Embora o televisor esteja de acordo com as normas DVB-T e DVB-C [Agosto de 2008], a compatibilidade

com as futuras transmissões digitais terrestres DVB-T e por cabo digital DVB-C não são garantidas.

4. Alguns fornecedores de TV por cabo podem cobrar uma taxa adicional para este tipo de serviço e podem também

requerer um acordo com os termos e condições do respectivo estabelecimento.

5. Algumas funções da TV digital podem não estar disponíveis em alguns países ou regiões e o DVB-C pode não

funcionar correctamente com todos os fornecedores.

6. Para mais informações, contacte o centro local de apoio ao cliente da SAMSUNG.

Contacte SAMSUNG GLOBAL Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung. (Consulte a contracapa para obter mais informações.) © 2009 Samsung Electronics Co., Ltd. All rights reserved. Português - BN68-02353A-Por.indb

2009-6-30 10:00:27 Índice Descrição das funções Ligar e preparar o televisor

Nota Tecla rápida Botão TOOL Português - 3 BN68-02353A-Por.indb

2009-6-30 10:00:27 Ligar e preparar o televisor Verificar acessórios Manual do utilizador Telecomando/Pilhas AAA (2 de cada) Cabo de alimentação Pano de limpeza Parafuso (4 de cada) Protecção inferior Anel de Suporte (4 de cada) (Consultar página 30) Núcleo de ferrite para cabo de alimentação (1 de cada) Garantia/Manual de segurança (Não está disponível em todos os locais) N O núcleo de ferrite é utilizado para proteger o cabo de interferências. Quando ligar um cabo, coloque o núcleo de ferrite à volta do cabo junto da ficha. Utilizar a base N O plasma deve ser transportado por duas ou mais pessoas. Nunca deite o plasma no chão porque pode danificar o ecrã. Mantenha sempre o plasma na vertical. N O plasma pode rodar 20 graus para a esquerda e para a direita. -20° ~ 20° Como montar a base (consoante o modelo) Prenda bem o TV à base com os 4 parafusos fornecidos. (A parte exterior do aparelho pode ser diferente da mostrada na figura.) Se quiser instalar o televisor na parede, feche a tampa (1) na parte de ligação da base com dois parafusos para a ocultar. Aviso Prenda bem a base ao televisor antes de a deslocar porque pode cair e provocar graves ferimentos. N O televisor deve ser transportado por duas ou mais pessoas. Nunca deite o televisor no chão porque pode danificar o ecrã. Guarde sempre o televisor na vertical. Português - BN68-02353A-Por.indb

2009-6-30 10:00:30 Utilizar o painel de controlo Botões do painel frontal N A cor e a forma do produto podem variar consoante o modelo. 1 SOURCE Alterna entre todas as fontes de entrada disponíveis (TV, Ext. AV, Componente, HDMI1, HDMI2/DVI). N No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE no telecomando. 2 MENU Carregue neste botão para ver o menu das funções do televisor no ecrã. 3 + Carregue nestes botões para aumentar ou diminuir o volume. No menu no ecrã, utilize os botões + − tal como utiliza os botões ◄ e ► do telecomando.

Carregue neste botão para mudar de canal. No menu no ecrã, utilize os botões botões ▲ e ▼ do telecomando. Toque em cada botão para os utilizar. 5 Indicador de corrente Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de suspensão.

Rede de televisão por cabo SERVICE 1

N A cor e a forma do produto podem variar consoante o modelo. N Sempre que ligar um sistema de áudio ou de vídeo ao aparelho, certifique-se de que todos os elementos estão desligados. N Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo. 1 POWER IN Ligue o cabo de alimentação fornecido. 2 SERVICE 1, 2 Conector para assistência técnica 3 COMPONENT IN Entradas de áudio (AUDIO L/R) e de vídeo (Y/PB/PR) para Componente. 7 HDMI IN 1,2 (DVI) Uma ligação HDMI a HDMI não precisa de ligação áudio adicional. − Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 2 (DVI). N O que é HDMI? − Alto Definition Multimedia interface permite a transmissão de dados de vídeo digital de alta definição e de som digital multi-canais. − O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido). A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (Alto Bandwidth Digital Copy Protection) instalada e suporta som digital multicanais. 4 EXT (RGB) Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD. Especificação de entradas/saídas Conector EXT Entrada Vídeo Áudio (L/R) RGB

Saída Vídeo + Áudio (L/R) Só está disponível a saída TV ou DTV. 5 DIGITAL AUDIO OUT (OPTICAL) Faça a ligação a um componente de áudio digital. 6 AUDIO OUT (AUDIO R/L) Ligue sinais de áudio RCA entre o televisor e uma fonte externa como, por exemplo, um equipamento de áudio.

Português - BN68-02353A-Por.indb

N A cor e a forma do produto podem variar consoante o modelo. 1 Ranhura COMMON INTERFACE Introduza o CI (Common Interface) card na ranhura. (consulte a página 23) − Se não introduzir o CI CARD em determinados canais, Sinal codificado aparece no ecrã. − As informações de associação incluindo um número de telefone, ID do CI CARD, ID do anfitrião e outras informações aparecem cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. − Assim que terminar a configuração das informações sobre os canais, aparece a mensagem indicando que a lista de canais já está actualizada. N Introduza o Cartão-CI na direcção indicada N O CAM não é suportado em determinados países e regiões; peça informações ao revendedor autorizado. 2 AV IN (VIDEO, AUDIO L/R) Entradas de vídeo e áudio para dispositivos externos como, por exemplo, uma câmara de vídeo ou um videogravador. Português - BN68-02353A-Por.indb

2009-6-30 10:00:35 Telecomando Pode utilizar o telecomando até aproximadamente 7 metros de distância do televisor. N O funcionamento do telecomando pode ser afectado por luzes fortes. 1 Botão POWER (liga e desliga o Televisor) 2 Selecciona o modo de televisor de forma directa 3 Botões numéricos para acesso directo aos canais 4 Mostra a lista de canais favoritos. 5 Desligar o som temporariamente Aumento do volume

Diminuição do volume 7 Selecção de fontes disponíveis 8 Utilize este botão para ver informações sobre o programa que está a ser transmitido 9 Utilize este botão para seleccionar rapidamente funções frequentemente utilizadas. 0 Controlar o cursor no menu ! Utilize este botão para ver as listas de canais no ecrã. @ Utilize estes botões nos modos Lista Canais, etc. Funções de Teletexto [ZW 2 Sair do ecrã de teletexto (consoante o modelo) 7 Selecção do modo de teletexto (LIST/FLOF) 8 Mostrar teletexto 9 Tamanho do teletexto ! Memorizar teletexto @ Selecção de tópicos Fastext # Apresentação do teletexto/combinar informações de teletexto com a transmissão normal $ Página secundária do teletexto % P

:Página seguinte do teletexto :Página anterior do teletexto ^ Índice do teletexto

Canal anterior ^ Mostra o menu principal no ecrã & Visualização do Guia de Programação Electrónico (EPG)

• Volta para o menu anterior ( Sair do menu no ecrã ) selecção da descrição áudio. a Visualização de legendas digitais Português - BN68-02353A-Por.indb

2009-6-30 10:00:35 Colocar pilhas no telecomando

1. Levante a tampa na parte de trás do telecomando como se mostra na figura.

2. Coloque duas pilhas de tamanho AAA.

N Faça corresponder os pólos + e – das pilhas com o diagrama existente no compartimento.

N Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco. N Se o telecomando não funcionar! Verifique o seguinte:

1. O televisor está ligado?

2. Os pólos + e - das pilhas estão invertidos?

3. As pilhas estão gastas?

4. Houve um corte de energia ou o cabo de alimentação está desligado?

5. Há alguma lâmpada fluorescente especial ou luz de néon por perto?

Ligar e desligar O cabo de ligação à corrente está ligado à parte traseira do televisor.

Ligue o cabo de alimentação a uma tomada adequada. N O indicador de modo de espera do televisor acende-se. Carregue no botão POWERP do televisor. N Também pode carregar no botão POWERP ou no botão TV do telecomando para ligar o televisor. É automaticamente seleccionado o último canal a que assistiu. Carregue no botão numérico (0~9) ou no botão de canal para cima / para baixo (< / >) do telecomando, ou no botão <CH> do televisor. N Quando liga o televisor pela primeira vez, é-lhe pedido que escolha o idioma no qual os menus são apresentados. Para desligar o televisor, carregue novamente no botão POWERP. Definir o televisor para modo de espera Pode definir o seu televisor para o modo de espera, para reduzir o consumo de energia. O modo de espera é útil quando precisa de interromper a visualização temporariamente (por exemplo, durante a refeição).

Carregue no botão POWERP do telecomando. N O ecrã apaga-se e aparece o indicador luminoso vermelho do modo de espera no televisor. Para voltar a ligar o televisor, basta carregar novamente em POWERP, nos botões numéricos (0~9), no botão TV ou no botão de canal para cima / para baixo (< / >). N Não deixe o televisor em modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). Aconselha-se que desligue o televisor da corrente eléctrica e da antena. Português - BN68-02353A-Por.indb

Com o televisor ligado, carregue no botão MENU. O menu principal aparece no ecrã. No lado esquerdo do menu aparecem ícones: Imagem, Som, Canal, Configurar, Entrada, Assistência. Carregue no botão ▲ ou ▼ para seleccionar um dos ícones. Em seguida, carregue no botão ENTERE para aceder ao submenu do ícone. Carregue no botão EXIT para sair. Imagem N Os menus no ecrã desaparecem após cerca de um minuto. Modo :Standard Lumin. Células

Contraste : 95 Brilho : 45 Nitidez : 50 Cor : 50 Matiz (Vr/Vm) : Vr50/Vm50 Utilizar o botão TOOLS [ZW Pode utilizar o botão TOOLS para seleccionar de modo rápido e fácil funções utilizadas frequentemente. O menu Ferramentas altera consoante o modo de entrada externa que está a visualizar.

Carregue no botão TOOLS . O Ferramentas irá aparecer. Carregue no botão ▲ ou ▼ para seleccionar um menu, depois carregue no botão ENTERE. Carregue nos botões ▲/▼/◄/►/ENTERE para apresentar, alterar, ou utilizar os itens seleccionados. Para obter uma descrição mais detalhada de cada função, consulte a página correspondente.

Ferramentas Modo Imagem Modo Imagem: consulte a página 17 Modo Som: consulte a página 20 Temporizador: consulte a página 24 Poupança energ.: consulte a página 23 Adicionar aos favoritos (ou Apagar dos favoritos), consulte a página 15

Deslig. Poupança energ.

Deslig. Adicionar aos favoritos U Mover E Enter e Sair Visualização no ecrã A visualização no ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo. O Carregue no botão INFO para visualizar as informações. Carregue no botão INFO no telecomando. O canal, o tipo de som e o estado de determinadas definições de imagem e som são apresentados no televisor.

• ▲, ▼: pode visualizar outras informações do canal. Se quer passar para o canal actualmente seleccionado, carregue no botão ENTERE.
• ◄, ►: pode visualizar as informações do programa pretendido no canal actual. N Carregue novamente no botão INFO ou espere aproximadamente 10 segundos e o ecrã desaparece automaticamente. abc1 DTV Air

2009-6-30 10:00:37 Função Plug & Play Quando ligar o televisor pela primeira vez, as definições básicas ocorrem automática e subsequentemente. N A Protecção de Ecrã é activada quando nenhuma tecla no controlo remoto é carregada durante mais de 1 minuto enquanto o Plug & Play está em funcionamento. N A Protecção de Ecrã é activada caso não exista nenhum sinal em funcionamento durante mais de 15 minutos.

1. Carregue no botão POWER do telecomando.aparece automaticamente o menu

Plug & Play You can set the menu language. Seleccione o idioma apropriado carregando You can set the menu language. Nederlands nos botões ▲ ou ▼. English Carregue no botão ENTERE para confirmar a escolha. Menu Language Eesti

2. Carregue nos botões ◄ ou ► para seleccionar Demo de Loja ou Uso

Doméstico e, em seguida, no botão ENTERE . U Move E Enter N Recomendamos uma configuração do televisor para o modo Uso Doméstico de modo a usufruir da melhor imagem no seu ambiente de casa. N O modo Demo de Loja destina-se a apenas aos locais de venda a retalho. N Se a unidade ficar acidentalmente definida para o modo Demo de Loja e desejar voltar ao Uso Doméstico (Standard): carregue no botão de volume no televisor. Quando aparecer o OSD de volume, carregue sem largar o botão MENU no televisor durante 5 segundos.

3. Carregue no botão ENTERE para. Seleccione o país apropriado carregando nos botões ▲ ou ▼. Carregue no botão

ENTERE para confirmar a escolha.

4. Carregue no botão ▲ ou ▼ para memorizar os canais da ligação seleccionada e, em seguida, carregue no botão ENTERE.

• Antena : Sinal de antena.
• Cabo : Sinal de cabo.

5. Carregue nos botões ▲ ou ▼ para seleccionar a fonte do canal para memorizar. Carregue no botão ENTERE para

seleccionar Iniciar.

• Digital e Analógico: canais digitais e analógicos.
• Digital: canais digitais.
• Analógico: canais analógicos.

Para obter uma descrição mais detalhada de como seleccionar o modo Cabo, consulte a página 12. A procura de canais começa e termina automaticamente. Carregue no botão ENTERE em qualquer altura, para interromper o processo de memorização. Depois de todos os canais disponíveis terem sido memorizados, aparece a mensagem Ajustar o Modo Relógio. Carregue no botão ENTERE . Carregue nos botões ▲ ou ▼ para seleccionar Automático e, em seguida, no botão ENTERE. N Se seleccionar Manual, aparece Ajustar data e hora actuais. (consulte a página 24) N Se receber um sinal digital, a hora é definida automaticamente. Se não for o caso, consulte a página 24 para acertar o relógio.

É apresentada uma breve descrição de Como obter o melhor desempenho do novo televisor HD. Carregue no botão ENTERE. N TEste menu está disponível em Guia de ligação HD no menu Assistência.

8. Aparece a mensagem Desfrute do TV. Quando tiver terminado, carregue no botão ENTERE .

Se desejar repor esta função...

Carregue no botão MENU para visualizar o menu. Carregue nos botões ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE. Carregue novamente no botão ENTERE para seleccionar Plug & Play. Introduza o número PIN de 4 digitos. O número PIN predefinido de um novo televisor é ‘0-0-0-0’. N Se deseja alterar o número PIN, consulte a página 22. N A função Plug & Play só está disponível no modo TV. Plug & Play Idioma do menu

: Português Tempo Transmissão Segurança Geral Português - 11 BN68-02353A-Por.indb

Memor. auto. Memor. manual Opção de Procura por Cabo Guia actual e seguinte ❑ Memor. auto. Procura todos os canais com estações emissoras activas (a disponibilidade depende do seu país) e guarda-os na memória do televisor. Guia completo Guia predef. : Act./Post. Pode memorizar os canais da ligação seleccionada.

ID de rede: Mostra o código de identificação de rede. Frequência: Mostra a frequência para o canal. Modulação: Mostra os valores de modulação disponíveis. Taxa de símbolos: Mostra as taxas de símbolos disponíveis.

• Modo de procura: Mostra o modo de procura. (Completa, Rede) - Frequência (Iniciar ~ Parar) : Mostra a frequência para o canal. - Modulação: Mostra os valores de modulação disponíveis. - Taxa de símbolos: Mostra as taxas de símbolos disponíveis. Pode memorizar a fonte de canal
• Digital e Analógico: canais digitais e analógicos.
• Digital: canais digitais.
• Analógico: canais analógicos. N Se deseja parar Memor. auto., carregue no botão ENTERE . N Aparece a mensagem Parar a programação automática?. N Seleccione Sim carregando nos botões ◄ ou ► e, em seguida, carregue no botão ENTERE . N Se o canal estiver bloqueado devido à função Bloqueio crianças, aparece a janela para introduzir o PIN. Português - 12 BN68-02353A-Por.indb

2009-6-30 10:00:38 ❑ Memor. manual Procura o canal manualmente e guarda-o na memória do televisor. Canal digital (Digital) Guarda manualmente os canais digitais. N O Canal digital só está disponível no modo DTV.

• Canal: Define o número do canal utilizando os botões ▲, ▼ ou os botões numéricos (0~9).
• Frequência: Define a frequência utilizando os botões numéricos.
• Largura banda: Define a banda utilizando os botões ▲, ▼ ou os botões numéricos (0~9). N Quando terminar, os canais são actualizados na lista de canais. Canais Analógicos Guarda manualmente os canais analógicos.
• Programa (Número do programa a ser atribuído a um canal): Define o número do programa utilizando os botões ▲, ▼ ou os botões numéricos (0~9).
• Sistema cores → Automático / PAL / SECAM / NTSC4.43: Define os valores do sistema de cores utilizando os botões ▲ ou ▼.
• Sound System → BG / L / I / DK: Define os valores do sistema de som utilizando os botões ▲ ou ▼.
• Canal (Se souber o número do canal a memorizar): Carregue nos botões ▲ ou ▼ para seleccionar C (canal de antena) ou S (canal de cabo). Carregue no botão ► e, em seguida, nos botões ▲, ▼ ou numéricos (0~9) para seleccionar o número desejado. N Também pode seleccionar o número do canal directamente, carregando nos botões numéricos (0~9). N Se não ouvir som ou se o som não estiver em condições, volte a seleccionar o padrão de som pretendido.
• Busca (Se não souber os números dos canais): Carregue nos botões ▲ ou ▼ para iniciar a procura. O sintonizador pesquisa a amplitude de frequências até aparecer no ecrã o primeiro canal ou o canal seleccionado.
• Memorizar (Quando memoriza o canal e o número do programa associado): Defina para OK carregando no botão ENTERE. N Modo de canal - C (Modo de canal de antena): Pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo. - S (Modo de canal de cabo): Pode seleccionar um canal, introduzindo o número atribuído a cada canal de cabo neste modo. ❑ Opção de Procura por Cabo (Cabo) Pode definir opções de procura adicionais, como a frequência e a taxa de símbolos para a procura de rede por cabo.(Consoante o país)
• Frequência (Iniciar – Parar) : Mostra a frequência para o canal.
• Modulação: Mostra os valores de modulação disponíveis.
• Taxa de símbolos: Mostra as taxas de símbolos disponíveis. N Define a frequência (Iniciar – Parar) e Taxa de símbolos utilizando os botões numéricos(0-9). ❑ Guia actual e seguinte / Guia completo As informações do EPG (Guia de programação electrónico) são fornecidas pelas estações emissoras. Pode haver entradas de programas em branco ou desactualizadas em consequência da transmissão de informações num determinado canal. O ecrã é actualizado de forma dinâmica à medida que ficam disponíveis novas informações. Guia actual e seguinte: Mostra informações sobre o programa actual e seguinte, para os seis canais indicados na coluna do lado esquerdo. Guia completo: Mostra informações sobre os programas de hora em hora. Aparecem informações sobre duas horas de programação que pode percorrer para a frente ou para trás no tempo. Português - 13 BN68-02353A-Por.indb

2009-6-30 10:00:38 ❑ Guia predef. Guia actual e seguinte completo quando carrega no botão GUIDE do telecomando. Canal Act./Post. / Guia completo: Pode decidir entre mostrar o Act./Post. ou o Guia Guia completo Guia predef. : Act./Post.

Lista canais Modo de canal : Canais adicionados Sintonia fina O Também pode aceder ao menu do guia carregando no botão GUIDE. Utilizar o Guia actual e seguinte / Guia completo Guia actual e seguinte Guia completo DTV Cable 900 f tn Freshmen On Campus 2:00 - 2:30 No Detailed Information

(ENTER) Seleccionar um programa carregando nos botões ▲/▼/◄/►. Se seleccionar o programa seguinte, fica planeado com o ícone de relógio visível. Se carregar de novo no botão ENTERE, carregue nos botões ▲/▼/◄/► para seleccionar Cancelar agendamentos, o que faz com que os agendamentos fiquem cancelados e o ícone do relógio desapareça. Para mais informações sobre o agendamento de programas, consulte a respectiva secção. VERMELHO Alternar entre o Act./Post. e o Guia completo. VERDE AMARELO Guia completo: Andar rapidamente para trás (-24 horas). Guia completo: Andar rapidamente para a frente (+24 horas). AZUL Sair do guia INFO Botão INFO para obter informação detalhada. Estão incluídos na informação detalhada coisas como o Número do canal, a Duração do programa, a Barra de estado, a Autoridade parental, a Informação sobre a qualidade de vídeo (HD / SD), os Modos de áudio, as Legendas ou o Teletexto, as línguas das legendas ou do teletexto e um breve resumo sobre o programa realçado. “…” aparece caso o resumo seja demasiado longo. ❑ Lista canais Para mais detalhes sobre o procedimento na utilização de Lista canais, consulte as descrições nas páginas 15~16. ❑ Modo de canal Ao carregar no botão P < / >, o canal muda de acordo com a lista de canais seleccionados.

Canais adicionados: A mudança de canal é feita de acordo com a lista de canais memorizados.

Canais favoritos: A mudança de canal é feita de acordo com a lista de canais favoritos. ❑ Sintonia fina (só canais analógicos) Se a recepção estiver nítida, não precisa de fazer a sintonização fina do canal, uma vez que isso é feito automaticamente durante a procura e memorização. Se, no entanto, o sinal estiver fraco ou distorcido, pode ser necessário fazer uma sintonização fina de canais manualmente. N Os canais nos quais se fez a sintonização fina que foram guardados estão marcados com um asterisco “*” no lado direito do número do canal na banda de canais. N Se não guardar na memória o canal onde foi efectuada a sintonização fina, os ajustes não são gravados. N Para repor a sintonização fina, seleccione Reiniciar carregando nos botões ▼ e, em seguida, carregue no botão ENTERE . Português - 14 BN68-02353A-Por.indb

2009-6-30 10:00:39 [ZW Gerir canais N Seleccione um canal no ecrã Todos os Canais, Canais Adicionados, Favorito, Programado, carregando nos botões ▲ ou ▼ e no botão ENTERE.

Mini guia Guia predef. Canal Utilizando este menu, pode Adicionar / Eliminar ou definir os canais favoritos e utilizar o guia de programas para transmissões digitais. Modo de canal Todos os canais: mostra todos os canais disponíveis. Canais adicionados: mostra todos os canais adicionados. Favorito: mostra todos os canais favoritos. Programado: mostra todos os programas actualmente reservados. : Canais adicionados Sintonia fina

Canais adicionados N Utilizar os Botões coloridos com a Lista de canais - Vermelho (Tipo de canal): alterna entre TV, Rádio, Dados / outra ou All. - Verde (Zoom): avança ou retrocede o número do canal. - Amarelo (Selec.): selecciona múltiplas listas de canais. - T TOOLS (Opção): mostra o menu Apagar (ou Adicionar), Adicionar aos favoritos (ou Apagar dos favoritos), Visual. Temporizador, Editar nome de canal, Edição do Canal nº, Ordenar, Bloquear (ou Desbloq.), Selec. Todos(ou Anular selecção) ou Memor. auto.. (O menu Opções pode variar consoante a situação.) : Act./Post. Lista canais

Um canal seleccionado carregando no botão amarelo.

Um canal definido como Favorito.

Um programa reservado O Carregue no botão CH LIST do telecomando para ver as listas de canais. ❑ Menu de ferramentas de lista de canais (em Todos os canais / Canais adicionados / Favoritos) N Carregue no botão TOOLS para utilizar o menu Ferramentas. N O menu de opções pode variar dependendo do estado do canal. Pode eliminar ou adicionar um canal a ser mostrado nos canais desejados. N Todos os canais eliminados são mostrados no menu Todos os canais. N Um canal a cinzento indica que o canal foi eliminado. N O menu Adicionar apenas aparece para canais eliminados. N Pode eliminar da mesma maneira um canal no menu Canais adicionados ou Favourite. Adicionar aos favoritos / Delete to Favourite Pode definir canais que vê frequentemente como favoritos.

Ferramentas T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir o canal favorito seleccionando Ferramentas → Adicionar aos favoritos (ou Apagar dos favoritos). N O símbolo “♥” é mostrado e o canal é definido como um favorito. N Todos os canais favoritos são mostrados no menu Favoritos. O Para seleccionar os canais configurados como favoritos, carregue no botão FAV.CH do telecomando. Português - 15 BN68-02353A-Por.indb

Continua... 2009-6-30 10:00:39 Visual. Temporizador Se reservar um programa a que quer assistir, o televisor muda automaticamente para o canal da lista onde tinha reservado o programa; mesmo que esteja a visualizar outro canal. Para reservar um programa defina primeiro a hora actual. (Consulte a página 24.) N Só podem ser reservados canais memorizados. N Pode definir directamente o canal, o mês, o dia, o ano, a hora e o minuto, se carregar nos botões numéricos do telecomando. N A reserva de um programa é mostrada no menu Programado. N Guia de programas digitais e Reservas de visualização Se carregar no botão ►, quando seleccionar um canal digital, aparece o Guia de programas desse canal. Pode reservar um programa se seguir os procedimentos descritos acima. Editar nome de canal (só canais analógicos) Os canais podem ser etiquetados de modo a que as letras que os definem aparecem quando os mesmos são seleccionados. N Os nomes dos canais digitais são atribuidos automaticamente e não podem ser etiquetados. Edição do Canal nº (só canais digitais) Pode também editar o número do canal se carregar nos botões numéricos do telecomando. Ordenar (só canais analógicos) Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. Bloquear / Desbloq. Pode bloquear um canal para que o mesmo não seja nem seleccionado nem visualizado. Esta função está disponível apenas quando o Bloqueio crianças está definido para Lig.. (consulte a página 22) N Aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é ‘0-0-0-0’. Pode alterar o PIN, seleccionando Alterar PIN do menu. N Aparece o símbolo “\” e o canal é bloqueado. Selec. Todos / Anular selecção

• Selec. Todos: Pode seleccionar todos os canais da lista de canais.
• Anular selecção: Pode anular a selecção de todos os canais da lista de canais. N Pode executar as funções adicionar / eliminar, adicionar so Favoritos / eliminar dos Favoritos ou bloquear / desbloquear para vários canais ao mesmo tempo. Seleccione os canais desejados e carregue, ao mesmo tempo, no botão amarelo para definir todos os canais seleccionados. N A marca c aparece à esquerda dos canais seleccionados. N Só pode seleccionar Anular selecção quando há um canal seleccionado. Memor. auto. N Para mais informações sobre a configuração das opções, consulte a página 12. N Se o canal estiver bloqueado devido à função Bloqueio crianças, aparece a janela para introduzir o PIN. Pode visualizar, modificar ou eliminar uma reserva. Carregue no botão TOOLS para utilizar o menu Ferramentas. Alterar informações: Seleccione para alterar uma reserva visualizada. Cancelar planos: Seleccione para cancelar uma reserva visualizada. Informação: Seleccione para visualizar uma reserva visualizada. (Também pode alterar uma informação de reserva.)
• Selec. Todos / Anular selecção : Seleccione ou anule a selecção de todos os programas reservados.

Programado ❑ Menu de opções de lista de canais (em Programme med) Todos 1 / 1 / 2009 13:59

Alterar informações TV1 Quincy, M.E Cancelar planos TV3 The Equalizador Informação TV3 McMillan & Wife Selec. Todos TV3 M.Spillane’s mike Hammer Zoom Selec. Ferramentas Informação Português - 16 BN68-02353A-Por.indb

2009-6-30 10:00:40 Controlo de imagem Alterar e repor as definições de imagem ❑ Modo

• Dinâmico: Selecciona uma imagem de alta definição para ser exibida em ambientes iluminados.
• Standard: Selecciona a imagem para ser exibida em óptimas condições em ambientes normais.
• Filme: Selecciona a imagem para ser exibida em boas condições em ambientes escuros. Imagem Pode seleccionar o tipo de imagem que melhor corresponde aos seus requisitos de visualização. Modo : Standard Lumin. Células

T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo de imagem se seleccionar Ferramentas

• Modo Imagem. ❑ Lumin. Células / Contraste / Brilho / Nitidez / Cor / Matiz (Vr/Vm) O televisor tem várias opções de definição que permitem controlar a qualidade da imagem.
• Lumin. Células: Ajusta o brilho da retro-iluminação do LCD.
• Contraste: Ajusta o nível de contraste.
• Brilho: Ajusta o nível de brilho.
• Nitidez: Ajusta a nitidez.
• Cor: Ajusta a saturação da cor da imagem utilizando a barra no ecrã.
• Matiz (Vr/Vm): Quanto mais se aproximar de Red 100 (Vermelho 100), mais saturada fica a cor vermelha. N Seleccione o modo de imagem para ajustado em primeiro lugar. Os valores de ajuste são gravados com cada modo de imagem. N Quando faz alterações a Lumin. Células, Contraste, Brilho, Nitidez, Cor ou Matiz(Vr/Vm), o OSD ajusta-se em conformidade. N Nos modos TV Analógica, Ext., AV, S-Video dos sistema PAL, não pode utilizar a função Matiz. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N O consumo de energia durante a utilização pode ser reduzido de forma significativa se o nível de brilho da imagem for reduzido, isto reduz o custo geral de funcionamento. ❑ Definições avançadas Tonalidade de preto → Deslig. / Escuro / Mais escuro / Muito escuro

Imagem O novo televisor Samsung permite-lhe definir de modo mais preciso as imagens do que modelos anteriores. Veja abaixo como ajustar as definições detalhadas das imagens. N Definições avançadas está disponível no modo Standard ou no modo Filme. Cor : 50 Matiz (Vr/Vm) : Vr50/Vm50 Definições avançadas

Opções de imagem Reposição de imagem Pode seleccionar o nível de preto no ecrã para ajustar a intensidade do ecrã. Contraste dinâm. → Deslig. / Médio / Médio / Alta Pode ajustar o contraste do ecrã até obter o contraste ideal. Gamma Pode ajustar a intensidade da cor primária (vermelho, verde, azul). Matriz de cores Matriz de Cores é um esquema de cores composto por vermelho, verde e azul. Seleccione a sua Matriz de Cores favorita para obter uma cor mais natural.

• Automático: Define automaticamente o intervalo de cores consoante a fonte de entrada de vídeo.
• Nativa: Aumenta o intervalo de cores relativamente ao da fonte de entrada de vídeo. Equilíbrio do branco Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais.
• Verm.-Offset / Verde-Offset / Azul-Offset / Verm.-Gain / Verde-Gain / Azul-Gain: Se alterar os valores ajustados actualiza o ecrã.
• Reiniciar: Repõe o equilíbrio do branco predefinido. Tom de pele Pode realçar o tom cor de pele da imagem. N Se alterar os valores ajustados actualiza o ecrã. Melhor. extremid. → Deslig. / Lig. Pode realçar os limites dos objectos na imagem. Português - 17 BN68-02353A-Por.indb

2009-6-30 10:00:40 ❑ Opções de imagem Matiz (Vr/Vm) Pode seleccionar o tom de cor mais confortável para si. N Os valores ajustados são guardados consoante o modo de Imagem seleccionado. N Cores quentes1 ou Cores quentes2 só estão activados quando modo de imagem está em Filme. Imagem Tonalidade → Cores frias / Normal / Cores quentes1 / Cores quentes2 : Vr50/Vm50 Definições avançadas Opções de imagem

Reposição de imagem Tamanho Pode seleccionar o tamanho de imagem que melhor corresponde às suas necessidades de visualização.

• Wide Automático: Ajusta imagem para formato Auto Wide.
• 16:9: Define a imagem para a relação de aspecto 16:9.
• Zoom 16:9: Seleccione este menu para ver imagens com a relação de aspecto 4:3 num televisor com a relação de aspecto 16:9, esticando a imagem 4:3 na vertical.
• Zoom: Estica a imagem com a relação de aspecto 16:9 na vertical.
• 4:3: Define a imagem para a relação de aspecto 4:3.
• Ajustar ao ecrã: Mostra o sinal HD nativo completo que não é possível ver utilizando um televisor normal. N As opções do tamanho da imagem podem variar consoante a fonte de entrada. N As opções disponíveis podem variar consoante o modo seleccionado. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N Pode ocorrer uma retenção temporária da imagem quando ver uma imagem fixa por um período superior a duas horas. N Zoom 16:9: Carregue nos botões ► para seleccionar Posição e, em seguida, carregue no botão ENTERE . Carregue nos botões ▲ ou ▼ para mover o ecrã para cima e para baixo. Em seguida, carregue no botão ENTERE . N Zoom: Carregue nos botões ◄ ou ► para seleccionar Posição e, em seguida, carregue no botão ENTERE. Carregue nos botões ▲ ou ▼ para deslocar a imagem para cima e para baixo. Em seguida, carregue no botão ENTERE . Carregue no botão ► para seleccionar Tamanho e, em seguida, carregue no botão ENTERE . Carregue nos botões ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem numa imagem vertical. Em seguida, carregue no botão ENTERE. N Depois de seleccionar Ajustar ao ecrã nos modos HDMI (1080i / 1080p) ou Componente (1080i / 1080p): Seleccione Posição carregando nos botões ◄ ou ►. Utilize os botões ▲, ▼, ◄ ou ► para mover a imagem. N Reiniciar: Carregue nos botões ◄ ou ► para seleccionar Reiniciar e, em seguida, carregue no botão ENTERE . Pode inicializar a definição. N Se utilizar a função Ajustar ao ecrã com uma entrada de HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura. Modo de ecrã Se definir o tamanho da imagem para Wide Automático num televisor panorâmico 16:9, pode determinar o tamanho que pretende ver: a imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho.
• 16:9: Define a imagem para a relação de aspecto 16:9.
• Zoom 16:9: Seleccione este menu para ver imagens com a relação de aspecto 4:3 num televisor com a relação de aspecto 16:9, esticando a imagem 4:3 na vertical.
• Zoom: Estica a imagem com a relação de aspecto 16:9 na vertical.
• 4:3: Seleciona o modo da tela para 4:3. N Esta função está disponível no modo Wide Automático. N Esta função não está disponível nos modos, Componente ou HDMI. NR Digital → Deslig. / Baixa / Médio / Alto / Automático Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de Redução do Ruído Digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã. N Se o sinal for fraco, seleccione uma das outras opções até que apareça no ecrã a melhor imagem. Nv.pr.HDMI → Normal / Baixa Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã. N Esta função só está activa quando ligar a entrada externa a HDMI (sinais RGB). Português - 18 BN68-02353A-Por.indb

Modo Filme Pode optimizar o modo da imagem especialmente para ver filmes.

• Deslig.: Processamento básico de imagem de vídeo aplicado, sem detecção automática para programas com base num filme.
• Auto: Ajusta-se automaticamente de forma a obter a melhor qualidade de imagem entre os programas de filme e vídeo. Protecção de ecrã Configura as opções de (Protecção de ecrã) para prevenir e reduzir a queimadura de pixels. Quando uma imagem fica demasiado tempo na mesma posição, pode causar uma queimadura de ecrã permanente.
• Mudar pixels: Este aparelho está equipado com tecnologia de prevenção contra queimadura de ecrã, o que reduz a possibilidade de ocorrência deste efeito. Esta tecnologia permite regular o movimento da imagem para cima/baixo (Linha vertical) e lateralmente (Pt horizontal). A definição Time permite programar, em minutos, o tempo entre movimentos da imagem.

Defina Mudar pixels para Lig. carregando no botão ▲ ou ▼ e, depois, prima o botão ENTERE. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e, depois, prima o botão ENTERE. Opções disponíveis: horizontal, vertical, Tempo Condição óptima para a mudança de pixels Item TV/Ext/AV/Componente/HDMI horizontal 0~4

Tempo (Minuto) 1~4 min 3 min N O valor do Pixel Shift pode ser diferente dependendo do tamanho do monitor (polegadas) e do modo. N Esta função não está disponível no modo Ajustar ao ecrã.

• Deslocamento: Esta função permite remover as imagens residuais do ecrã, movendo todos os pixels no plasma de acordo com um padrão. Utilize esta função quando ainda houver imagens residuais ou símbolos no ecrã, especialmente depois da visualização de uma imagem fixa no ecrã durante muito tempo.
• Cinzento lateral: Quando vir televisão no formato 4:3, se regular o equilíbrio do branco nas extremidades esquerda e direita, pode evitar danos no ecrã. - Escuro: Se definir o tamanho do ecrã para 4:3, escurece os lados esquerdo e direito. - Claro: Se definir o tamanho do ecrã para 4:3, aclara os lados esquerdo e direito. ❑ Reposição de imagem → Repor modo de imagem / Cancelar Definições avançadas Opções de imagem Imagem Repõe os valores predefinidos das definições de imagem. N Seleccione o modo de imagem a ser resposto. A reposição é feita para cada modo de imagem. Reposição de imagem

2009-6-30 10:00:40 Controlo de som Alterar o padrão de som ❑ Modo → Standard / Música / Filme / Voz nítida / Personalizar T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode configurar o modo de som se seleccionar Ferramentas → Modo Som. Som Pode seleccionar o tipo de efeitos sonoros especiais a utilizar, quando estiver a ver uma determinada emissão. Modo : Personalizar ► Equalizador SRS TruSurround HD : Deslig. Idioma de áudio

Descrição áudio ❑ Equalizador Volume auto. : Deslig. Pode ajustar as definições de som de acordo com as suas preferências pessoais.

• Modo: Pode seleccionar o modo de som de acordo com as suas preferências pessoais.
• Balanço: Controla o equilíbrio entre os altifalantes esquerdo e direito.
• 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Ajuste de banda): Para ajustar o nível de diferentes frequências de largura de banda
• Reiniciar: Repõe os valores predefinidos do equalizador. ❑ SRS TruSurround HD → Deslig. / Lig. [ZW SRS TruSurround HD é a tecnologia combinada entre TruSurround e FOCUS, TruBass. A função SRS TruSurround HD permite-lhe desfrutar de um efeito de som Surround 5.1 nos dois altifalantes do televisor. Para além de oferecer graves intensos e ricos, esta função também melhora a resolução das frequências altas. N Se o som não estiver normal durante a reprodução de música no televisor, regule o equalizador e SRS TruSurround HD (Deslig./Lig.). TruSurround HD, SRS e símbolo são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround HD está incorporada sob licença da SRS Labs, Inc. ❑ Idioma de áudio (só canais digitais) Pode alterar o valor predefinido dos idiomas de áudio. Apresenta a informação do idioma da transmissão a ser recebida. N Só pode seleccionar de entre as línguas disponíveis na transmissão. ❑ Formato de áudio → MPEG / Dolby Digital+ (só canais digitais) Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante do televisor. N Só pode seleccionar de entre as línguas disponíveis na transmissão. Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories. ❑ Descrição áudio (só canais digitais) Esta é uma função auxiliar de áudio que fornece uma faixa de áudio adicional para pessoas com deficiências visuais. Esta função gere o fluxo de áudio para o AD (Descrição de áudio), quando é enviado pelo transmissor juntamente com o Áudio principal. Os utilizadores podem ligar ou desligar a Descrição de áudio e regular o volume. O Para seleccionar estas opções basta carregar no botão AD do telecomando. Descrição áudio → Deslig. / Lig. Ligue e desligue a função de descrição de áudio. Volume Pode ajustar o volume da descrição de áudio. N Volume está activo quando a Descrição áudio está definida para Lig. Português - 20 BN68-02353A-Por.indb

Continua... 2009-6-30 10:00:41 ❑ Volume auto. → Deslig. / Lig. Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil ajustar o volume sempre que muda de canal. Esta função permite ajustar automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação é alto ou aumentando o som quando o sinal de modulação é baixo. ❑ Altifalante Seleccionar → Altifalante Exter. / Altifalante do televisor Se quiser ouvir som através de colunas separadas, cancele o amplificador interno. N Os botões – + e M MUTE não funcionam quando o Altifalante Seleccionar está definido para Altifalante Exter... N Se seleccionar Altifalante Exter. no menu de Altifalante Seleccionar, as definições são limitadas. Altifalantes internos do televisor TV / Ext. / AV / Componente / HDMI Altifalante de saída Silêncio Silêncio Altifalante do televisor Altifalante Exter. Sem sinal de vídeo Audio Out (Óptico, Saída E / D) para Sistema de som TV / Ext. / AV / Componente / HDMI Saída de som Saída de som Silêncio ❑ Reposição de som → Repor tudo / Repor modo de som / Cancelar Volume auto. : Deslig. Altifalante Seleccionar : Altifalante do tv. Som Pode repor as definições de som predefinidas. Reposição de som

Seleccionar o modo de som Quando define para Dual l ll, aparece no ecrã o modo de som actual. NICAM Estéreo Tipo de emissão Indicação no ecrã Emissão normal (Som standard) Mono (Uso normal) Regular + NICAM Mono NICAM Mono (Normal) NICAM-Estéreo NICAM Estéreo Mono (Normal) NICAM Dual-I/II

Estéreo NICAM Dual-1 Emissão normal (Som standard) NICAM Dual-2 Mono (Normal) Mono (Uso normal) Bilingue ou DUAL-I/II Dual I Dual II Estéreo Estéreo Mono (Mono forçado) N Se o sinal de estéreo for fraco e ocorrer uma mudança automática mude para o modo Mono. N Está função só está activa no sinal de som estéreo. Está desactivada no sinal de som mono. N Esta função só está disponível no modo TV. Português - 21 BN68-02353A-Por.indb

2009-6-30 10:00:41 Descrição das funções Definir o Menu Configurar ❑ Idioma do menu Configurar Pode definir o idioma para o menu. ❑ Transmissão Plug & Play Idioma do menu : Português

Tempo Legenda Transmissão Pode activar e desactivar as legendas. Utilize este menu para definir o Modo Segurança de legendas. Normal no menu são as legendas básicas e Surdos são as Geral legendas para uma pessoa com deficiências auditivas.

• Legenda → Lig. / Deslig.: Activa ou desactiva as legendas.
• Modo → Normal / Surdos: define o modo de legenda.
• Idioma das legendas: define o idioma da legenda. N Se o programa que estiver a ver não suportar a função Surdos, o modo Normal é automaticamente activado mesmo que o modo Surdos esteja seleccionado. N O inglês é a predefinição para os casos em que o idioma seleccionado não está disponível na transmissão. O Para seleccionar estas opções basta carregar no botão SUBT. do telecomando. Texto digital → Desactivar / Activar Se o programa for transmitido com texto digital, esta função é activada. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Uma norma internacional para sistemas de codificação de dados utilizada em multimédia e hipermédia. Funciona a um nível mais elevado do que o sistema MPEG, incluindo hipermédia de ligação de dados tais como imagens fixas, serviço de caracteres, animação, gráficos e ficheiros de vídeo, bem como dados multimédia. MHEG é uma tecnologia de interacção com o utilizador em tempo de execução e está a ser aplicada a diversos campos, incluindo VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), tele-educação, teleconferência, bibliotecas digitais e jogos em rede. Idioma do teletexto Pode definir o idioma do Teletexto seleccionando o idioma. N O inglês é a predefinição para os casos em que o idioma seleccionado não está disponível na transmissão.

• Idioma principal/Idioma secundário/Idioma principal das legendas/Idioma secundário das legendas/Idioma principal do teletexto/Idioma secundário do teletexto Utilizando esta funcionalidade, os utilizadores podem seleccionar um dos idiomas. O idioma seleccionado aqui é o predefinido para quando o utilizador selecciona um canal. Se alterar a definição de idioma, o Idioma das legendas, o Idioma de áudio e o Idioma do teletexto do menu Idioma mudam automaticamente para o idioma seleccionado. O Idioma de áudio, o Idioma das legendas e o Idioma do teletexto do menu Idioma mostram uma lista de idiomas suportados pelo canal actual e a selecção aparece realçada. Se alterar esta definição de idioma, a nova selecção só é válida para o canal actual. A definição alterada não muda a definição do Idioma principal, do Idioma principal das legendas, nem do Idioma principal do teletexto no menu Preferência. Interface comum

1. Adquira o módulo CI CAM no revendedor mais próximo ou por telefone.

2. Introduza o CI CARD no CAM na direcção da seta até ficar encaixado.

3. Introduza o CAM, com o CI CARD colocado, na ranhura da interface comum.

N Introduza o CAM até ao fim na direcção da seta, de modo a ficar paralelo à ranhura.

4. Verifique se consegue ver uma imagem num canal de sinal codificado.

• Menu CI Isto permite ao utilizador seleccionar a partir do menu fornedido pelo CAM. Seleccione o Menu CI com base no menu do PC Card.
• Informação sobre aplicações Contém informações sobre o CAM introduzido na ranhura CI e apresenta-as no ecrã. Os dados apresentados em Application Info referem-se ao CI CARD. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado. N O CAM não é suportado em determinados países e regiões; peça informações ao revendedor autorizado. Português - 22 BN68-02353A-Por.indb

Bloqueio crianças → Deslig. / Lig. Esta função impede que utilizadores não autorizados, como crianças, vejam programas não apropriados, cortando a imagem e o som. N Antes de aparecer a janela de configuração, aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é '0-0-0-0'. Pode alterar o PIN seleccionando Alterar PIN do menu. N Pode bloquear canais da Lista de canais. (consulte a página 15) N Bloqueio crianças só está disponível no modo de TV.

Bloqueio para crianças Esta função permite evitar que utilizadores não autorizados como, por exemplo, crianças, assistam a programas inadequados, através de um código PIN (número de identificação pessoal) de 4 dígitos definido pelo utilizador. N Antes de aparecer a janela de configuração, aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é '0-0-0-0'. Pode alterar o PIN seleccionando Alterar PIN do menu. N Quando as classificações parentais estão definidas, aparece o símbolo “\”. N Perm. Tudo: Carregue para desbloquear as classificações do televisor. Bloq. Tudo: Carregue para bloquear as classificações do televisor.

Alterar PIN Pode alterar o seu número de identificação pessoal que lhe é exigido para configurar o televisor. N Antes de aparecer a janela de configuração, aparece o ecrã para que introduza o número PIN. Introduza o número PIN de 4 digitos. N O número PIN predefinido de um novo televisor é '0-0-0-0'. N Caso se esqueça do código PIN, carregue nos botões do telecomando pela sequência seguinte, repondo o PIN para '0-0-0-0': POWER (Desligado), M MUTE, 8, 2, 4, POWER (Ligado). ❑ Geral Modo Jogo Quando ligar uma consola de jogos, como a PlayStationTM ou a XboxTM, pode desfrutar de uma experiência de jogo mais realista seleccionando o menu Jogos.

• Se o Modo Jogo estiver definido para Lig. - O modo Imagem muda automaticamente para Standard e não pode ser alterado. - O modo Som muda automaticamente para Personal. e não pode ser alterado. Regule o som utilizando o equalizador. - A opção Reiniciar do menu Som é activada. A função Reiniciar repõe os valores predefinidos do Equalizador. N O Modo Jogo não está disponível no modo TV normal ou está definido para Deslig. N Se, depois de ligar o dispositivo externo ao televisor, a imagem não estiver em condições, verifique se Modo Jogo está definido para Lig. N Se visualizar o menu TV durante o Modo Jogo, o ecrã treme ligeiramente. N A marca ( ) aparece no ecrã, o que significa que o Modo Jogo está activado na fonte seleccionada. N Esta função só suporta a função Jogos.C

Poupança energ. Esta função ajusta o brilho do televisor para reduzir o consumo de energia. Quando estiver a ver televisão à noite, defina o modo Poupança energ. para Alto, de forma a reduzir a fadiga ocular, bem como o consumo de energia. Se seleccionar Imagem Desligada, o ecrã desliga-se e apenas conseguirá ouvir o som. Carregue em qualquer botão para sair da função Imagem Desligada. N o menu Ferramentas, a função Imagem Desligada não é suportada. T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo de poupança de energia se seleccionar Ferramentas

• Modo Imagem. Melodia → Deslig. / Baixa / Médio / Alto Pode ajustar a melodia que toca quando liga/desliga o televisor. N A Melodia não toca - Quando não sai som do televisor porque se carregou no botão MMUTE. - Quando o televisor não emite som porque se carregou no botão – (Volume). - Quando o televisor é desligado pela função Temporizador. Português - 23 BN68-02353A-Por.indb

2009-6-30 10:00:42 Acertar a hora ❑ Relógio Plug & Play Configurar Tem de acertar o relógio de modo a que possa utilizar as funcionalidades de temporizador do televisor. N A hora actual aparece de cada vez que carregar no botão INFO. N Se desligar o cabo de alimentação, tem de acertar novamente o relógio. Idioma do menu : Português Tempo

Transmissão Segurança Geral Modo Relógio Pode definir a hora actual manual ou automaticamente.

• Automático: Defina automaticamente a hora actual, utilizando a hora da transmissão digital.
• Manual: Defina manualmente a hora actual para uma hora específica. Ajuste o Relógio Tempo Pode definir manualmente a hora actual. N Configure esta opção quando tiver definido Modo Relógio para Manual. N Pode definir directamente o Dia, o Mês, o Ano, a Hora e o Minuto, se carregar nos botões numéricos do telecomando. Relógio

❑ Temporizador → Deslig. / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min O temporizador desliga automaticamente o televisor após o tempo predefinido. N O televisor desliga-se automaticamente para o modo de espera quando o temporizador atinge o 0. N Para cancelar a função Temporizador, seleccione Deslig.. U Mover E Enter R Voltar T Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o temporizador se seleccionar Ferramentas → Temporizador. ❑ Temporizador 1 / Temporizador 2 / Temporizador 3 Pode definir três horas diferentes para ligar / desligar através do temporizador. Ligar à hora definida: Defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, seleccione Activar.) Desligar à hora definida: Defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, seleccione Activar.) Volume: Defina o nível de volume pretendido. Antena: Pode seleccionar quer DTV ou ATV quando a televisão se liga automaticamente. Canal: Seleccione o canal desejado. Repetir: Seleccione Uma vez, Diariamente, Seg~Sex, Mon~Sat, Sáb~Dom ou Manual. N Quando Manual está seleccionado, carregue no botão ► para seleccionar o dia da semana pretendido. Carregue no botão ENTERE em cima do dia desejado e aparece a marca c. N Deve acertar o relógio primeiro. N Pode acertar as horas, os minutos e o canal carregando nos botões numéricos do telecomando. N Desligar automaticamente Quando programar o temporizador para Ligado, o televisor acabará por se desligar se não carregar em nenhum comando durante 3 horas depois do temporizador ter ligado o televisor. Esta função só está disponível no modo Ligado do temporizador e permite evitar sobreaquecimentos, que possam ocorrer se o televisor permanecer ligado durante muito tempo. Português - 24 BN68-02353A-Por.indb

2009-6-30 10:00:42 [ZW Lista de fontes / Editar nome ❑ Lista de fontes Entrada Utilize para seleccionar o televisor ou outras fontes de entrada externas como leitores de DVD, receptores de satélite / Cable Box (Set-Top Box) ligadas ao televisor. Utilize para seleccionar a sua fonte de entrada preferida. TV, Ext., AV, PC, Componente, HDMI1, HDMI2/DVI. N Pode escolher apenas os dispositivos externos que estão ligados ao televisor. Na Lista de fontes, as entradas ligadas são realçadas e mostradas no topo. As entradas que não estejam ligadas, são mostradas na parte de baixo. N Utilizar os Botões coloridos do telecomando com a Lista de fontes - T TOOLS (Opção): Mostra os menus Editar nome e Informação. O Carregue no botão SOURCE do telecomando para visualizar uma fonte de sinal externo. O modo TV pode ser seleccionado se carregar no botão TV, nos botões numéricos (0~9) e no botão P < / > do telecomando. Lista de fontes Editar nome ❑ Editar nome Pode atribuir um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada. VCR / DVD / VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI / TV / IPTV / Blu-ray / HD DVD / DMA N Quando um PC com a resolução de PS42B430: 640x480@60Hz, PS50B430: 1280x720@60Hz está ligado a uma porta HDMI IN 2 (DVI), deve configurar o modo HDMI2 / DVI para PC em Editar nome do modo Entrada. Português - 25 BN68-02353A-Por.indb

As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do PC são provavelmente diferentes consoante a sua versão do Windows e a sua placa de vídeo. Contudo, mesmo que os ecrãs pareçam diferentes, são aplicadas, em quase todos os casos, as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.) Primeiro, clique em ‘Painel de controlo’ no menu de Iniciar do Windows. Quando aparece a janela do painel de controlo, clique em ‘Aparência e Temas’ e aparece uma janela de diálogo. Quando aparece a janela do painel de controlo, clique em ‘Visualização’ e aparece uma janela de diálogo. Navegue pelo separador de ‘Definições’ na janela de diálogo de visualização.

A definição de tamanho correcta (resolução) Ideal : PS42B430 : 1024x768 pixels, PS50B430 : 1360x768 pixels Se existir uma opção de frequência vertical na janela de diálogo das definições da visualização, o valor correcto é de ‘60’ ou de ‘60 Hz’. Se não for o caso, clique apenas em ‘OK’ e saia da janela de diálogo. Modos de visualização A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções apresentadas na tabela. Entrada HDMI/DVI

Modo IBM MAC Resolução Frequência horizontal (kHz) Frequência vertical (Hz) Frequência do relógio em pixels (MHz) Polaridade de sincronização (H/V) PS42B430 PS50B430 640 x 350

N Quando utilizar um cabo de ligação HDMI/DVI, deve utilizar a tomada HDMI IN 2 (DVI). N O modo entrelaçado não é suportado. N O aparelho pode não funcionar correctamente se seleccionar um formato de vídeo que não seja o padrão. Português - 26 BN68-02353A-Por.indb

Teste de imagem, Teste de som, Informações sobre o sinal Se acha que tem problemas ao nível da imagem, do som e do sinal, execute o respectivo teste. Pode ver o estado do problema. N Se não ouvir som a partir dos altifalantes do televisor, antes de executar um teste de som, certifique-se de que a opção Seleccionar Altifalante está definida para Altifalante do tv. no menu Som. N A melodia será ouvida durante o teste mesmo que a opção Seleccionar Altifalante esteja definida para Altifalante Exter., ou mesmo que o som seja cortado carregando no botão M MUTE. N Se o medidor da intensidade do sinal indicar que o sinal é fraco, ajuste fisicamente a antena para aumentar a intensidade do sinal. Continue a ajustar a antena até encontrar a melhor posição com o sinal mais forte. ❑ Actualização do software Para manter o produto actualizado com novas funções da televisão digital, são transmitidas periodicamente actualizações de software como parte do sinal de televisão normal. O televisor detecta automaticamente estes sinais e apresenta a faixa de actualização do software. Tem a opção de instalar ou não a actualização.

Por USB Introduza no televisor a unidade USB que contém a actualização do firmware. Tenha cuidado para não desligar a corrente ou retirar a unidade USB enquanto as actualizações estiverem a ser executadas. O televisor desliga-se e volta a ligar-se automaticamente após terminar a actualização do firmware. Verifique a versão de firmware depois de concluídas as actualizações. Quando o software é actualizado, as definições de áudio e de vídeo que fez voltam às predefinições (de fábrica). Unidade USB SERVICE 2 Painel

Por um canal Actualiza o software através do sinal de transmissão.

Actual. no Modo de Espera Para continuar a actualizar o software com o interruptor de corrente principal ligado, seleccione On (Lig.) carregando no botão ▲ ou ▼. 45 minutos depois de entrar no modo de espera, uma actualização manual é iniciada automaticamente. Dado que o aparelho está ligado internamente, o ecrã pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.

Software Alternativo Substitui o software actual com o alternativo. ❑ Guia de ligação HD É apresentada uma breve descrição de como obter o melhor desempenho do novo televisor HD. Mostramos o método de ligação para dispositivos HD. ❑ Contactar a Samsung Pode contactar o centro de atendimento e consultar o website da Samsung para obter informações sobre o produto. N Pode passar para a página anterior ou para a página seguinte carregando no botão ▲ ou ▼. Português - 27 BN68-02353A-Por.indb

2009-6-30 10:00:44 Recomendações de utilização Funcionalidade de teletexto A maioria das estações de televisão fornece serviços de informação por escrito através da função de Teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos, utilizando os botões do telecomando. N Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas. [ZW 1 : (sair) Sair da apresentação de teletexto. 2 6 (índice) Utiliza-se para ver a página de índice (conteúdo) a qualquer momento em que está a visualizar o teletexto.

3 5 (mostrar) Visualizar texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente no botão. 4 4 (tamanho) Visualizar as letras com o dobro do tamanho na metade superior do ecrã. Para aparecer na metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.

5 8 (guardar) Guardar as páginas de teletexto. 6 / (activar teletexto/sobrepor) Activar o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes para sobrepor o ecrã de transmissão actual ao teletexto.

7 1 (página secundária) Visualizar a página secundária disponível.

8 2 (página para cima) Utiliza-se para ver a próxima página do teletexto. 9 3 (página para baixo) Utiliza-se para ver a página anterior do teletexto.

0 0 (modo) Seleccionar o modo de teletexto (LIST/FLOF). Se carregar no modo LIST, muda para o modo de Lista de memorização. No modo de Lista de memorização, pode guardar a página de teletexto na lista utilizando o botão 8(guardar). ! 9 (modo de espera) Para manter o ecrã numa determinada página, se a página seleccionada estiver ligada a várias páginas secundárias que aparecem automaticamente em sequência. Para continuar, carregue novamente neste botão. [ZW @ 7 (cancelar) Utiliza-se para ver a emissão enquanto procura uma página. # Botões coloridos (vermelho/verde/amarelo/azul) Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue num desses botões, de acordo com o que pretende. A página inclui outras informações a cores que podem ser seleccionadas da mesma maneira. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente. N Pode alterar páginas de teletexto com os botões numéricos do telecomando. Português - 28 BN68-02353A-Por.indb

2009-6-30 10:00:44 As páginas do teletexto estão divididas em seis categorias: Parte

Conteúdo Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado. Informações FASTEXT. N As informações de teletexto são muitas vezes divididas em várias páginas mostradas em sequência e às quais pode aceder: - Introduzindo o número da página - Seleccionando um título numa lista - Seleccionando um título a cores (sistema FASTEXT) [ZW O Carregue no botão TV para sair do teletexto. Especificações do kit de montagem na parede (VESA) Instale o kit de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se instalar no tecto ou numa parede inclinada, pode cair e causar ferimentos graves. Família de produtos Televisor LCD Televisor plasma polegadas Espec. VESA (A * B) Parafuso normal Quantidade 19" ~22" 100 * 100 23"~29" 200 * 100 30"~40" 200 * 200 46"~55" 400 * 400 57"~70" 800 * 400 80" ~ 1400 * 800 42"~ 50" 400 * 400 58"~ 63" 600 * 400 70" ~ 800 * 400 80" ~ 1400 * 800

N Fornecemos as medidas standard para kits de montagem na parede como se mostra na tabela acima. N Na aquisição do nosso kit de montagem na parede, são fornecidos um manual de instalação detalhada e todas as peças necessárias para a montagem. N Não utilize parafusos com medida superior à standard porque podem danificar o interior do televisor. N Para os kits de montagem na parede não conformes às especificações de parafusos da norma VESA, o comprimento dos parafusos pode ser diferente, dependo das respectivas especificações. N Não utilize parafusos não conformes às especificações de parafusos da norma VESA. Não aperte demasiado os parafusos, pois pode danificar o produto ou fazê-lo cair, causando ferimentos pessoais. A Samsung não se responsabiliza por este tipo de acidentes. N A Samsung não se responsabiliza por danos nos produtos ou por ferimentos pessoais se for utilizado um kit de montagem na parede não conforme à VESA ou não especificado ou se o consumidor não seguir as instruções de instalação do produto. N Os nossos modelos de 57 e 63 não estão em conformidade com as especificações da VESA. Deste modo, deve utilizar o nosso kit de montagem na parede dedicado a este modelo. N Não exceda uma inclinação superior a 15 graus quando montar este televisor. Não instale o Kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. Português - 29 BN68-02353A-Por.indb

2009-6-30 10:00:45 Preparação antes da instalação da Montagem na Parede na parede Caso A. Instalar a Montagem na Parede da Samsung Caso B. Instalar a Montagem na Parede de outra empresa

Instale a Montagem na Parede com um intervalo de torque de 15 kg/cm ou inferior. As peças podem danificar-se se o torque não tiver o intervalo especificado.

2. O Kit de Acessórios inclui um Anel de Suporte [②] para a instalação de uma Montagem na Parede de outra empresa para o

televisor Samsung. (Caso B) N Introduza os parafusos no respectivo orifício [①] quando instalar o suporte de montagem na parede.

Fixar o televisor à parede Puxar, empurrar, ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram ou desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no Folheto de Segurança incluído. Para estabilidade adicional, instale o dispositivo anti-queda por razões de segurança, como descrito em seguida.

Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede. N Pode necessitar de material adicional, tal como um suporte, consoante o tipo de parede. N Uma vez que os grampos, parafusos e cordão não são fornecidos, adquira-os em separado. Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos, depois aparafuse os parafusos ao televisor novamente. N Os parafusos podem não ser fornecidos com o produto. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um cordão forte, depois aperte muito bem o cordão. N Instale o televisor perto da parede de forma a não cair para trás. N É mais seguro ligar o cordão de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor. N Desaperte o cordão antes de transportar o televisor. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional. Português - 30 BN68-02353A-Por.indb

2009-6-30 10:00:46 Resolução de problemas Antes de contactar o serviço de assistência ao cliente da Samsung, faça estas verificações simples. Se não conseguir resolver o problema utilizando as instruções referidas abaixo, anote o número de série e o do modelo do televisor e contacte o revendedor. Não há som nem imagem

A imagem está normal mas não se ouve o som

• Verifique se o botão M MUTE do telecomando foi carregado. Não há imagem ou a imagem está a preto e branco

• Ajuste as definições de cor.
• Verifique se o sistema de emissão seleccionado está correcto. Interferências no som e na imagem

• Tente identificar o aparelho eléctrico que está a provocar interferências no equipamento e afaste-o.
• Ligue o televisor a uma tomada diferente. A imagem está esbatida ou tem chuva, o som tem distorções

• Verifique a direcção, localização e ligações da antena.
• Estas interferências ocorrem normalmente devido à utilização de uma antena interna. O telecomando não funciona

Substitua as pilhas do telecomando. Limpe a parte superior do telecomando (janela de transmissão). Verifique se os terminais + e - das pilhas estão correctamente orientados. Verifique se as pilhas estão gastas. O ecrã está preto e o indicador luminoso de corrente está a piscar

No computador, verifique: corrente, cabo de sinal. Mova o rato do computador ou carregue numa tecla do teclado. No equipamento, verifique: (STB, DVD, etc), corrente, cabo de sinal. O televisor está a utilizar o sistema de gestão de energia. Carregue no botão Source no painel ou no telecomando. Desligue e volte a ligar o televisor. A imagem danificada aparece no canto do ecrã

• Se Ajustar ao ecrãa estiver seleccionado em algum dispositivo externo, a imagem danificada pode aparecer no canto do ecrã. O sintoma é causado por dispositivos externos, não pelo televisor. Aparece a mensagem ‘Resets all settings to the default values’.

• Esta mensagem aparece quando carrega no botão EXIT de modo contínuo durante algum tempo. Os valores predefinidos do produto são repostos. Verifique se o cabo de alimentação está ligado a uma tomada de parede. Verifique se carregou no botão do seu equipamento. Verifique as programações de contraste e brilho da imagem. Verifique o volume. Verifique se o Altifalante Seleccionar está definido para Altifalante Exter.. Manter um espaço de instalação seguro Mantenha as distâncias recomendadas, entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. Instale o produto de modo a que as distâncias recomendadas, assinaladas na figura seguinte, sejam respeitadas. N Se utilizar uma base ou suporte para montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics. - O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto. - O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou provocar um incêndio devido ao aumento de temperatura no interior do produto por ventilação inadequada. N O aspecto exterior pode ser diferente, dependendo do produto. Se instalar o produto com uma base 10 cm 10 cm 10 cm Se instalar o produto com um suporte para montagem na parede 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Português - 31 BN68-02353A-Por.indb

2009-6-30 10:00:47 Características Técnicas As descrições e características incluídas neste folheto destinam-se apenas a fins informativos e estão sujeitas a alterações sem aviso prévio. Nome do modelo Tamanho do Ecrã (Diagonal) PS42B430 PS50B430 42 inch 50 inch 1024 x 768 @ 60 Hz 1360x768 @ 60 Hz 10 W x 2 10 W x 2 Televisor apenas 1056 x 660 x 74 mm 1221 x 749 x 74 mm Com base 1056 x 721 x 316 mm 1221 x 810 x 316 mm Televisor apenas 24 kg 31 kg Com base 28 kg 35 kg Resolução de PC (Ideal) Som (Saída) Dimensões (WxHxD) Peso Características ambientais Temperatura de funcionamento 50 °F to 104 °F (10 °C to 40 °C) Humidade de funcionamento 10% to 80%, sem condensação Temperatura de armazenamento -4 °F to 113 °F (-20 °C to 45 °C) Humidade de armazenamento 5% to 95%, sem condensação

Trata-se de um aparelho digital de Classe B. Design e características técnicas sujeitos a alterações sem aviso prévio. Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto. Quando utilizar um cabo de ligação HDMI/DVI, deve utilizar a tomada HDMI IN 2 (DVI). Português - 32 BN68-02353A-Por.indb
