MANUAL DE UTILIZADOR HHBS6.7FLTDS - HHBS9.8CLTDK HOTPOINT

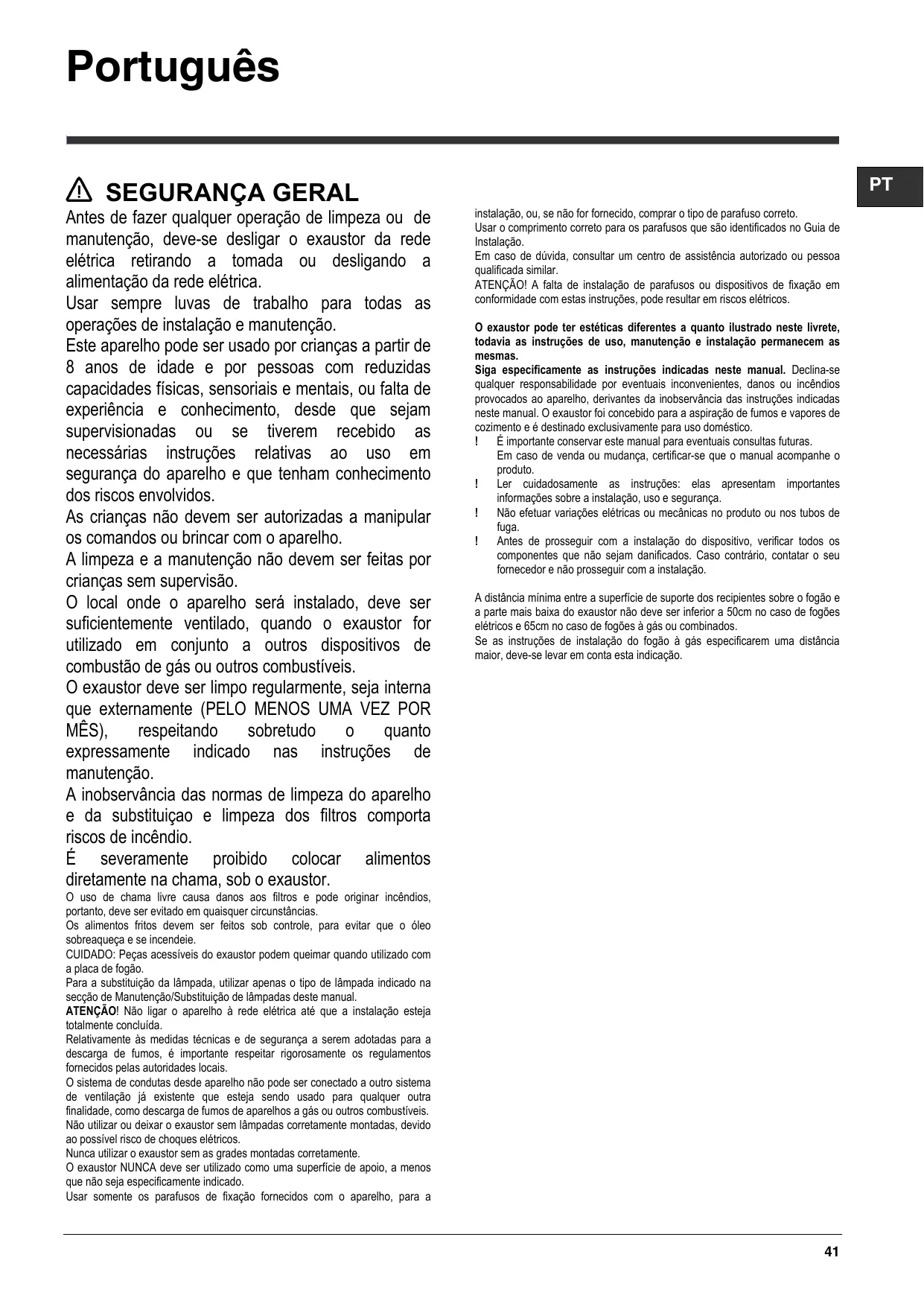

Português SEGURANÇA GERAL Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica. Usar sempre luvas de trabalho para todas as operações de instalação e manutenção. Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos. As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão. O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto a outros dispositivos de combustão de gás ou outros combustíveis. O exaustor deve ser limpo regularmente, seja interna que externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o quanto expressamente indicado nas instruções de manutenção. A inobservância das normas de limpeza do aparelho e da substituiçao e limpeza dos filtros comporta riscos de incêndio. É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

PT instalação, ou, se não for fornecido, comprar o tipo de parafuso correto. Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação. Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos. O exaustor pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas. Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico. ! É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto. ! Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança. ! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. ! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação. A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões à gás ou combinados. Se as instruções de instalação do fogão à gás especificarem uma distância maior, deve-se levar em conta esta indicação.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão. Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída. Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais. O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos. Nunca utilizar o exaustor sem as grades montadas corretamente. O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado. Usar somente os parafusos de fixação fornecidos com o aparelho, para a

CONEXÃO ELÉTRICA A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação. Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente. Substituição do cabo de alimentação O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR (para as versões apsirantes) Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente a saída de ar (falange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído. Não nos responsabilizamos a este respeito. ! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90ºC 90°). ! Evitar alterações drásticas da seção do tubo (diâmetro). ! Caso estas normas não sejam respeitadas a empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE ? !

O seu exaustor está pronto para ser utilizado na versão aspirante. Para utilizar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado. Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente. Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor. As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.

Versão aspirante Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão. Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados. Versão filtrante O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente. Para usar o exaustor nesta versão é necessario instalar um sistema de filtragem adicional a base de carvão ativado.

COMANDOS Modelos com comandos Soft Button + Delay OFF O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

RHHF 9.7F LB X - RHHBS 9.7F LB X - RHHGC 9.7F LB X RHHC 9.7F LB X Modelos com comandos mecânicos

HHBS 6.5F AM X - HHBS 9.5F AM X - HHF 6.4 F AM X - HHF 6.4 F AM K HHF 9.4 F AM X - HHF 9.5 F AM X - HHGC 9.4F AM X - HHGC 6.4F AM X T1. T2. T3. T4.

Interruptor luz ON/OFF. Interruptor OFF/velocidade 1 Selecção velocidade 2 Selecção velocidade 3

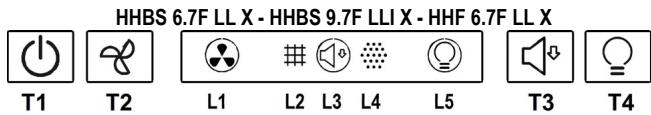

Modelos com comandos Soft Button + Display LCD HHBS 6.7F LL X - HHBS 9.7F LLI X - HHF 6.7F LL X T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção da velocidade (potência) de aspiração: média, alta e intensiva. Nota: A velocidade (potência) de aspiração intensiva (LED L1 piscando) ha uma duração de aproximadamente 5 minutos, após isso, passa automaticamente para a velocidade (potência) de aspiração média. T3. Tecla de seleção da velocidade (potência) de aspiração “silenciosa” T4. Tecla ON/OFF iluminação L1. Icone do estado da velocidade (potência) de aspiração L2. Icone do estado do indicador de saturação do filtro de gordura L3. Icone do estado da velocidade (potência) de aspiração baixa (silenciosa) L4. Icone do estado do indicador de saturação do filtro de carvão L5. Icone do estado da Iluminação Reset do indicador de saturação dos filtros Após haver efetuado a manutenção do filtro, pressionar prolongadamente a tecla T3, o icone que indica a saturação do filtro se desligará. Repetir a operação caso ambos os icones indicadores de saturação (gordura e carvão) sejam acesas. Ativação do icone de saturação do filtro de carvão O icone de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte maneira: Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T3: a L4 primeiro irá piscar, depois se acenderá com luz fixa, para indicar a ativação bem sucedida. Disativação do icone de saturação do filtro de carvão: repetir a operação acima indicada, a tecla L4 irá acender com luz fixa, depois irá piscar por breve tempo, antes de se apagar, para indicar a desativação bem sucedida.

T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção da velocidade (potência) de aspiração Nota: A velocidade (potência) de aspiração intensiva (LED L3 piscando) ha uma duração de aproximadamente 5 minutos, após isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 aceso). T3. Tecla ON/OFF iluminação T4. Tecla de desligamento automático: Nota: pressionar esta tecla para programar o desligamento automático após: Velocidade (potência) de aspiração baixa: 20 minutos Velocidade (potência) de aspiração média: 15 minutos Velocidade (potência) de aspiração alta: 10 minutos Velocidade (potência) de aspiração intensiva: 5 minutos L1. L2. L3. L4

LED velocidade (potência) de aspiração baixa LED velocidade (potência) de aspiração média LED velocidade (potência) de aspiração alta LED velocidade (potência) de aspiração intensiva - temporizada (5 min.). L5 LED de saturação dos filtros: piscando: efeturar a manutenção do filtro de carvão. Aceso fixo: efeturar a manutenção dos filtros de gordura. L1+L2+L3 intermitentes em sequências: funcionamento automático em presença de elevata temperatura (ver parágrafo relativo) Reset de saturação dos filtros Após haver efetuado a manutenção dos filtros, pressionar prolongadamente a tecla T1, o LED L5 se desligará. Ativação do LED de saturação do filtro de carvão O LED de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte maneira: Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4: primeiro irá piscar a L1, depois também a L2 para indicar a ativação bem sucedida. Disativação do LED de saturação do filtro de carvão: repetir a operação acima indicada, primeiro piscarão L1 e L2, depois só a L1 para indicar a desativação bem sucedida. Funcionamento automático em presença de temperatura elevada O exaustor está equipado com um sensor que detecta a temperatura. Quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desligará quando a temperatura detectada pelo sensor for reduzida significativamente.

Funcionamento automático em presença de temperatura elevada O exaustor está equipado com um sensor que detecta a temperatura. Quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desligará quando a temperatura detectada pelo sensor for reduzida significativamente.

Modelos com comandos Soft Button + Silent Speed

Modelo com teclado SOFT-TOUCH HHBS 9.5F AB X - HHBS 9.7F LBI X - HHBS 9.7F LB X HHBS 6.7F LB X - HHGC 9.7F LB X - HHGC 6.7F LB X HHGC 6.5F AB X - HHF 9.7F LB X - HHF 6.7F LB X HHC 9.7F LB X - HHC 6.7F LB X HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF HHBS 9.8F LT ICE - HHBS 9.8F LT W HHC 6.7F LT X - HHC 6.8F LT X - HHC 9.8F LT X T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção da velocidade (potência) de aspiração Nota: A velocidade (potência) de aspiração intensiva (LED L3 piscando) ha uma duração de aproximadamente 5 minutos, após isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 aceso). T3. Tecla ON/OFF iluminação T4. Tecla de seleção da velocidade (potência) de aspiração “silenciosa”

Para selecionar as funções do exaustor, basta tocar delicadamente as teclas de comandos:

L1. LED velocidade (potência) de aspiração média L2. LED velocidade (potência) de aspiração alta L3 LED velocidade (potência) de aspiração intensiva - temporizada (5 min.). L4 LED de saturação dos filtros: piscando: efeturar a manutenção do filtro de carvão. Aceso fixo: efeturar a manutenção dos filtros de gordura. L5. LED velocidade (potência) de aspiração baixa (silenciosa) L1+L2+L3 intermitentes em sequências: funcionamento automático em presença de elevata temperatura (ver parágrafo relativo) Reset de saturação dos filtros Após haver efetuado a manutenção dos filtros, pressionar prolongadamente a tecla T1, o LED L4 se desligará. Ativação do LED de saturação do filtro de carvão O LED de saturação do filtro de carvão está normalmente desativado. Para ativá-lo, proceder da seguinte maneira: Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4: primeiro irá piscar a L1, depois também a L2 para indicar a ativação bem sucedida. Disativação do LED de saturação do filtro de carvão: repetir a operação acima indicada, primeiro piscarão L1 e L2, depois só a L1 para indicar a desativação bem sucedida. Funcionamento automático em presença de temperatura elevada O exaustor está equipado com um sensor que detecta a temperatura. Quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desligará quando a temperatura detectada pelo sensor for reduzida significativamente.

T1. Tecla ON/OFF motor de aspiração T2. Tecla de seleção de velocidade (potência) de aspiração média T3. Tecla de seleção de velocidade (potência) de aspiração alta e intensiva Pressionar uma vez para selecionar a velocidade (potência) de aspiração alta (LED L3 estático); Pressionar novamente para selecionar a velocidade (potência) de aspiração intensiva (LED L3 intermitente). Nota: A velocidade (potência) de aspiração intensiva há uma duração de cerca de 5 minutos, depois passa automaticamente para a velocidade (potência) de aspiração alta. T4. Tecla de desligamento automático (Timer) e indicador de saturação do filtro de carvão: Desligamento automático: Pressionar esta tecla para configurar o desligamento automático da velocidade (potência) ativa: Velocidade (potência) de aspiração silenciosa: 10 minutos Velocidade (potência) de aspiração média: 20 minutos Velocidade (potência) de aspiração alta: 15 minutos Indicador de saturação do filtro de carvão Quando estiver piscando, efetuar a manutenção do filtro de carvão (caso seja instalado); depois, pressionar prolongadamente a tecla T6 para cessar a intermitência. T5. Tecla de seleção da velocidade (potência) de aspiração “silenciosa” e indicador de saturação do filtro de gordura Nota: quando piscar, efetuar a manutenção do filtro de gordura; depois, pressionar prolongadamente a tecla T6 para cessar a intermitência. T6. Tecla ON/OFF iluminação T3+T4+T5 intermitentes: funcionamento automático em presença de temperatura elevada (veja parágrafo relativo) Ativação do indicador de saturação do filtro de carvão Este indicador, normalmente, está desativado. Para ativá-lo, proceder da seguinte forma: Com o exaustor desligado, pressionar e manter pressionadas as teclas T4 e T5 prolongada e contemporaneamente: a tecla T5 iniciará a piscar e em seguida a T4 para indicar a ativação bem sucedida. Desativação do LED de saturação do filtro de carvão: repetir a operação acima indicada, as teclas T5 e T4 iniciarão a piscar e, em seguida, somente a T5 para indicar a desativação bem sucedida. Funcionamento automático em presença de temperatura elevada O exaustor é dotado de um sensor que releva a temperatura. Quando esta se torna demasiadamente elevada, o sensor ativa automaticamente a velocidade (potência) de aspiração média. O exaustor desliga-se automaticamente assim que a temperatura, relevada pelo sensor, se abaixe sensivelmente.

MANUTENÇÃO Limpeza Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Painel perimetral de aspiração

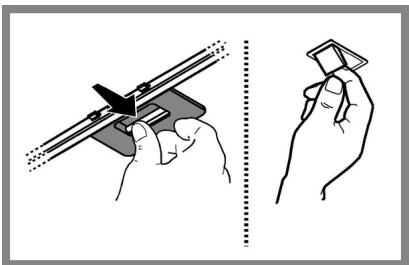

Limpar o painel perimetral de aspiração com a mesma frequência do filtro antigordura, usar um pano e um detergente líquido não muito concentrado. Nunca utilizar substâncias abrasivas. Manutenção dos filtros anti-gordura Capta as partículas de gordura provenientes do cozimento. O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

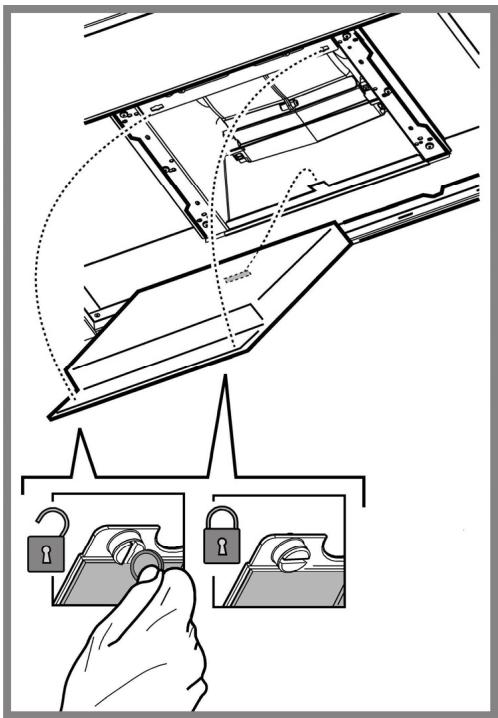

Manutenção do filtro a carvão Retém os odores desagradáveis produzidos durante a preparação de alimentos. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade). NÃO pode ser lavado ou regenerado. Montagem: Aganche o filtro de carvão ativo, primeiro na parte de trás da lingueta metálica do exaustor e depois na parte dianteira com os dois botões. Desmontagem: Remova o filtro de carvão ativo rodando de 90º os botões que o fixa ao exaustor.

Substituição das lâmpadas HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K,HHF 9.4 F AM X,HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X Desligar o aparelho da rede elétrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias. Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na etiqueta de caracteristicas ou perto da própria lâmpada no exaustor. 1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca. 2. Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogéneo de 12V - 20W max - G4, tomar cuidado para não as tocar com as mãos. 3. Feche a cobertura (fixação por encaixe).

HHBS 6.7F LL X - RHHF 9.7F LB X - RHHBS 9.7F LB X - RHHGC 9.7F LB X HHBS 9.7F LLI X - HHF 6.7F LL X - HHBS 9.7F LBI X - HHBS 9.7F LB X HHBS 6.7F LB X - HHGC 9.7F LB X - HHGC 6.7F LB X - HHF 9.7F LB X - HHF 6.7F LB X - HHBS 6.7F LT X - HHBS 6.7F LT DS - HHBS 6.7F LT CF - HHBS 9.8F LT X - HHBS 9.8F LT DS - HHBS 9.8F LT CF - HHBS 9.8F LT ICE HHBS 9.8F LT W - HHC 6.7F LT X - HHC 9.7F LB X - HHC 6.8F LT X - HHC 9.8F LT X - RHHC 9.7F LB X - HHC 6.7F LB X O exaustor é dotado de um sistema de iluminação baseada na tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica. Para a substituição, contatar o serviço de assistência técnica.

ELIMINAÇÃO Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico. A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto. Aparelho projetado, testado e fabricado de acordo com: • Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectuar seguintes controlos simples: • Se o exaustor não funcionar: Verificar que: - não há interrupção de corrente. - foi seleccionada uma velocidade. • Se o exaustor tiver uma performance fraca: Verificar que: - A velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapores libertada. - O fogão é suficientemente arejado para permitir uma tomada de ar. - O filtro de carvão não está gasto (exaustor em versão filtrante). • Se o exaustor desligar durante o funcionamento normal: Verificar que: - não há interrupção de corrente. - o dispositivo de corte omnipolar não disparou. Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

Componentes não fornecidas com o produto.
