| Tipo de produto | Exaustor de cozinha |
| Marca | FALMEC |
| Modelo | ADARA 600 |
| Alimentação elétrica | 230 V ~ 50 Hz (verificar placa de características) |
| Potência do motor | Ver placa de características no interior do exaustor |
| Iluminação | Halogênio máx. 20 W (soquete G4) ou LED (conforme versão) |
| Número de velocidades | 3 velocidades + 1 velocidade intensiva (4ª) temporizada 15 min |
| Comandos | Painel tátil de 5 teclas ou eletrônico com display LED |
| Controle remoto | Opcional (distância máx. 4-5 m) |
| Timer | Desligamento automático após 15 min |
| Alarme de saturação dos filtros | Sim (indicador vermelho após 30 h para filtros metálicos) |
| Filtros metálicos anti-gordura | Laváveis na máquina de lavar louça (limpeza mensal recomendada) |
| Filtros de carvão ativado | Substituição a cada 3-4 meses (conforme uso) |
| Distância mínima de segurança | 65 cm entre mesa de cozimento e exaustor |
| Evacuação | Aspirante (para o exterior) ou recirculação (filtrante) |
| Diâmetro de saída de ar | ≥ diâmetro da conexão do exaustor (ver manual) |
| Material | Aço inoxidável |
| Peso | Ver manual de instalação |
| Dimensões (CxLxA) | Ver manual de instalação |
| Garantia | Ver condições no verso do manual |
Perguntas frequentes - ADARA 600 FALMEC
Perguntas dos utilizadores sobre ADARA 600 FALMEC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual ADARA 600 - FALMEC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ADARA 600 da marca FALMEC.
MANUAL DE UTILIZADOR ADARA 600 FALMEC
- ON: luz encendida (pulsador iluminado);
- OFF: luz apagada;
Pulsador -
É muito importante que este manual de instruções sera conservado com o equipoamento para consulhas futuras.
Se o aparecido tiver que ser vendido ou transferido para uma outras pessoas, assegoure-se de que omanual sera fornecido com ele, a fim de que o novo Utilizador possa ser informado sobre o Functionamento da coifa e sobre as respetivas advertências.
Estas advertencias foram redigidas para a sua seguranca e a de terreiros, por isso pedimos gentilmente que sejam lidas com atencao.
antes da instalação e da utilização do aparelho.
Este aparelho nao deve serutilzado por cianças ou pessoas enfermas, exceto se forem adequadamente supervisionadas por pessoas responsaveis que se asseguem de que o aparelho sera utilizeado com segurarca.
As crianças devem ser supervisionadas por和个人a responsavel para assegurar-se de que nao brinquem com o aparelho.
0 travaio de instação deve ser efetuado por instaladores competentes e qualificados, segudo as normas em vigor.
Se o cabo de alimentacao estiver danificadodeera ser substituidoelo fabricante,elo seu service de assistencia的技术ica ou por uma persona com qualifica o semelhante, a fim de prevenir qualquer tipo de risco.
Toda eventual modificação necessária para o Sistemaétrico para instalar a coífa deverá ser efetuada somente por pessoas competentes.
É perigo modificar ou tentar modifier as caractéristicas该怎么SYSTEM. No caso de reparagens ou maus funconimentos do aparelho, não tente resolver o problema sem solicitar assistência.
As reparacoes efetuadas por pessoas não competentes podem provocar danos.
Para eventuais intervenções, entre em contacto com uma Centro de Assistência Tecnica autorizzato para efetuar a reposicao de peças. Verifique sempre se todas as partes elétricas, (luzes, aspirador), está desligadas se o aparecido não estiversendo uso. Leia o manual de instruções completenessamente antes de efetuar operações na coifa.
Autilização da coífa não pode serDIFFERente daquela de aspirador de fumos de cocção nas cozinhas domesticas.
Qualquerutilizaçãodiferente daquelaindicada exime o fabricante de qualquerresponsibilitadé.
0 peso maximal total de eventuais objectos posicionados ou pendurados (quando previsto) na coifa nao deve superar 1,5 Kg.
Apos a instalação das coifas em aço inox é necessário efetuar a limpeza da mesma para remover os resíduos de adesivo de proteção Para esta operação o fabricante recomenda a utilização das toalhetes fornecidas com o equipamento, disponíveis也是非常 para a compra.
Autilização de outros temas de detergentes exime o fabricante da responsabilité por danos que podem ser provocados.
SEGURANÇA ADVERTÉNCIAS
O Sistema eletrico é provido de ligaçao à terra, segudo as normas de seguranca internacionais; lem disso, está em conformidade com as legislações Europeias sobre a anti-interferencia rádio. Não conecte o aparelho em conduitas de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc). Verifique se a tensão de rede corresponde àsque lapresentada pela plac installada dentro da coifa.
A distancia minima de segurar entre o plano de cocção e a coífa deve ser de pelo menos 65 cm. Não efetuar cocções com chama "livre" sob a coífa. Controle as fritadeiras durante o uso: o oleo sobraquecido pode inflamar-se.
- Assegure-se da Presence de una ventilacao adequada no ambiente de instalacao da coifa se ela for aplicada com outros aparelhos que utilizeam combustiveis como o gás ou outros.
- Não agenda chamas livres sob a coifa.
- Não conecte o aparecido em半导ias de descarga de fumos produzidos para combustão (caldeiras, lareiras, etc).
- Assegure-se de que todas as legislacoes vigilentes sobre a descarga do ar para fora do local tenham sido respeitadas antes da utilização da coifa.
Antes de proceder com qualquer operacao de limpeza ou de manutenao, desconecte o aparelho removendo a ficha ou agindo sobre o interruptor geral. A casa fabricante declina qualquer responsabuldade por eventuais danos que possam, direta ou indireamente, ser causados a pessoas, objectos e animais domesticos decorrentes da inobservancia de todas as prescricoes indicadas no respetivo manual de instruções e, principalmente, daquelas relativas as advertencias em materia de instalacao, uso e manutenao do aparelho.
- se a limpeza não tiver sido feita, existe o risco de incência, de acordo com as instruções.
CUIDADO: As partes acessíveis podem aquecer quando foram utilizes com aparhos de cozimento.
- O comprimento máximo do parafuso para a fixação de chaminés é de 10mm (fornecido pelo fabricante).
ADVERTÉNCIA: Se os parafusos ou os dispositivos de fixação não foram instalados de acordo com estas instruções, existe o risco de perigos de origemétrica.
CHARACTERISTICAS TÉCNICAS
Os dados&Tecnicos do eletrodomestico estápresentados nasplacas,positionadasdento da coifa.
INSTALAÇÃO
(parte reservada somente para pessoas qualificadas para a montagem da coifa)
A distência entre o plano de cocção e a parte mais baixa da coífa da cozinha, de acordo com a norma, é deleo menos 65 cm (consulte a figura C1). Essa distência é medida rigorosamente no punto mais baixo da coífa com tensão não de segurar. Baseando-se nesse detalhe previsto pelas normas Europeias, é possivel reduzir a distência de outros modelos de acordo com as espécicações presentes no catário geral. Se as instruções do plano de cocção a gás específam uma distência maior, sera necessário considerá-las.
Na versao aspirante, o tubo de saida dos fumos deve ter um diametro nao inferior aquele da uniao da coifa.
Nos trechos horizontais o tubo delve ter uma leve inclinação (10% aproximadamente) para cima, a fim de direcionar o ar para fora do ambiente. Reduza ao minimumo as curvas, verifique se os tubos possuem o complemento minimumo indispensavel.
Respeite as normas vigentes sobre a descarga do ar para o exterior.
No caso de utilizesao simultanea de outros equipamentos (caldeiras, estufas, hareiras, etc) alimentados a gás ou com outros combustíveis, providencia uma ventilacao adequada do local no qual ocorrre a aspiracao do fumos, segudo as normas vigilentes.
Instruções de montagem: consulte a secç. “0” do presente manual.
LIGACAO ELETRICA
(parte reservada somente para pessoas qualificadas para a ligação) ATENÇÂO!
Antes de efetuar qualquer operacao na parte interna da coifa, desconnecte o aparelho da rede eltrica.
Assegure-se de que não sejam desconnectados fios electrolycos na parte interna da coifa; na ocorrência desse tipo de situação, entre em contacto com o centro de assistência mais proximo. Para a ligação electrolytica, entre em contacto com o pessoal qualificado.
A conexão deve ser efetuada em conformidade com as dispositions da lei em vigor. Verifique se a valvula limitadora e o Sistemaétrico pode supportar a entrega do(APARALHO (consulte a placacom as caractéristicas técnicas no item B).Alguns pilos de apareiros podem estar povidos de cabo sem ficha, nesse caso, a ficha a serutilizada deve ser do tipo "normalizado",considerando que:
-
o fio amarelo-verde deve ser'utilido para a ligação à terra,
-
o fio azul delve ser utilizado para o neutro,
-
o fio marrom delve ser'utilido para a fase, o cabo não deveentrar em contacto com partes quentes com temperatas superiores a 70^
-
monte no cabo de alimentacao uma ficha adequada para acao e conecte-a a
Se um aparecido fixo não estiver provido de cabo de alimentação e de fixa, ou de outras dispositivo que assegure a desconexão da rede, com uma distência de abertura dos contactos que permit a desconexão complete na categoria de sobretensão III, as instruçõesdehydeir que tais dispositivos de desconexãodehydear previdos na rede de alimentação, em conformidade com as regras de instalação.
O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.
Antes de conectar o aparelho à rede elétrica, verifique se:
- a tensão de alimentação correponde às qla指示a para das caractéricas tícnicas.
- a tomada de terra é correta e funcional.
- o Sistema de alimentação está providido de ligaçao a terra eficaz, em conformidade com as normas vigentes.
- a tomada ou o interruptor omnipolar usados são de fácilcesso como equipamento instalado.
A casa fabricante declina qualquer responsabilitadce caso as normas de seguranca nao forem respeitadas.
COIFA NA VERSão COM EVACUação EXTERNA (aspirante)
Nessa versão, os fumos e os vapores da cozinha são direcionados para o exterior atraves de um tubo de descarga.
O direcionador de descarga, que é saliente na parte superior da coifa, deve ser connectado com um tubo que conduc os fumos e os vapores para uma saída externa.
Nessa versao devem ser removidos os filtros de carva ativado, quando existentes; para a extracao, consulte o item F. Quando a coifa de cozinha for aplicada simultaneamente a outros apareiros que usam gás ou outros combustíveis, o local deverá dispor de ventilacao sufficiente segudo as normas vigentes.
Desvio para a Alemanha: quando a coífa de cozinha e os apareiros alimentados com energia diferente daquelaétrica está em等功能amento simultâneo, a pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).
COIFA NA VERSão DE RECIRCULação INTERNA (filtrante)
Nessa versus o ar passa atraves dos filros de carva ativado para ser purificado e reciclado no ambiente da cozinha.
Controle se os filtros de carvão ativado está montados no motor, caso contrário, instale-os seguido as indentações das instruções no item H.
Se a coifa estiver preparada para a versao filtrante, remove a valvula de retencao montada na uniao de saida do motor.
Para obter o melhor rendimento, é aconsehavel aplicar a terreira velocidade na presenca de fortes odores e vapores, a seguda velocidade nas condições normais, a primarya velocidade para manter o ar limpo com baixos consumos de energia elétrica.
E aconsehlavel colocar em funcaoamento a coifa no inicio da cocao e manthe-la em funcaoamento ate a eliminao dos odores.
FUNCTIONAMENTO
1. BOTOEIRA DE 5 TECLAS
LUZ-Botao
ON/OFF LUZ
MOTOR - Botão 1, 2, 3, OFF
1: acontez o motor com a velocidade minima
2: acontez o motor com a velocidade media
3: acontez o motor com a velocidade Tmaxa
OFF: desliga o motor
2. BOTOEIRA ELETRONICA
Botão luz
- ON: luz acesa (botão iluminado),
- OFF: luz apagada;
Botão -
Pressionando a tecla é reduzida a velocidade do motor.
A velocidade 1, 2 e 3 é visualizada pelo n° de leds acemos, excluindo-se o led luz e timer.
Botão +
Pressionando a tecla é aumento a velocidade do motor.
A velocidade 1,2 e 3 é visualizada pelo n° de leds aceses, excluindo-se o led luz e timer.
(Na versão com 4 velocidades a tecla + apareça uma luz intermitente. A 4^ velocidade, ou intensiva, é cronometrada e às proximalamente 15 minutos o motor passa automaticamente para a 3^ velocidade).
Botão modalidade
Funcao: acendimento e desligamento do motor coifa.
A funcio velocidade desejada viabiliza o acendimento do motor com a ultima velocidade selecionada antes do desligamento anterior.
Optional: versão com rádio-controlo (disponível somente para algumas versões).
ADVERTÉNCIAS (VERSÃO COM RÁDIO-CONTROL):
Posicao o aparelho longe de fontes de ondas eletromagnéticas que podem causar interferencia na eletrónica da coífa Distança maior de��amento 5 metros. Essa distência pode variar negativamente pela ação de interferências eletromagnéticas de outros apareiros.
Botão luz do controlo remoto: on/off luz.
Botão - e + diminuência/aumento velocidade (para acontear o motor, pressione a tecla + ou a tecla -, indiferente.
Botao timer:veja instruções a seguir.
Botão timer e suturação filtros
- Esta funcao viabiliza o desligamento automatico da coifa aps os 15 minutos de functiimento com a velocidade definira anterior-mente (botao com luz intermitente).
- Após aproximadamente 30 horas de funciona o botão propoe a lavagem dos filtros metalicos (botão iluminado de vermelho). Para desativer o alarme, pressione o botão timer por eles segundos, até o apagamento da luz vermelha. Succeedamente, deslque a coifa e ligue-a novamente para vericar o anulamento do alarme.
3. BOTOEIRA ELETRONICA
1: Timer/Alarme filtros
A luz fixa VERMELHA indica a ativação do alarme filtró de gorduras (após 30 horas), para desativar esse alarme e zerar os contadores, mantenha pressionada a tecla por 3 segundos.
Luz VERMELHA intermitente indica a ativação da funcção timer.
Essa funcão pode ser ativada somente se durante a pressão da tecla (prolongada ou não) o motor estávelar ativo numa velocidade qualquer. Essa funcão determinina o desigamento automatico da coifa antes 15 minutos.
Com a função Timer ativa, a coífa pode ser, em todo caso, desligada pelo Utilizador e a função está desativada.
A funcão Timer permanece associada a uma velocidade. A troça da velocidade, com a funcão timer ativa, implica a sua desativação.
2:1° Velocidade
Na situação de LED apagado, a pressão não prolongada da tecla implica a ligação da coifa na 1^ velocidade e o acendimento do respectivo LED.
A funcão está ativada quando a tecla for liberada.
Na situação de LED apagado e uma outras velocidade ativa, a pressão da tecla implica a seleção da 1^ velocidade, o acendimento do respectivo LED e o apagamento do LED associado à velocidade anteriorsmente selecionada.
Com LED acesso, a pressao da tecla implica o desligamento do LED e do MOTOR.
Com LED apagado a pressão prolongada (pelo menos 3seg) da tecla implica a ativação da função recirculação. Durante a função recircuição (com a duração de 24 horas), o LED piscá. A partir da ativação dessa função, a coífa permanece por 1 hora na 1^ velocidade, quando para por 3 horas e ativa-se novamente por mais uma hora. Estes ciclo são repetidos às tempo.
Com esta função ativada não pode ser selecionadas as outras velocidades. Para Remover esta função, mantenha pressionada por pelo menos 3 segundos a tecla 2.
3:2° Velocidade
Na situação de LED apagado e uma outras velocidade ativa, a pressão da tecla (prolongada ou não) implica a seleção da 2^ velocidade, o acendimento do respetivo LED e o apagamento do LED associado à velocidade selecionada anteriorsmente.
Na situação de LED apagado e nenhuma outras velocidade ativa, a pressão da tecla não tem efeito.
Com o LED aceso, a pressão da tecla3 não tem efeitos.
Para desligar a coifé é necessário的选择ar a 1^ velocidade e, na sequência, pressionar novamente esta tecla.
4:3° Velocidade
Na situação de LED apagado e uma outras velocidade ativa, a pressão da tecla (prolongada ou não) implica a seleção da 3^ velocidade, o acendimento do respetivo LED e o apagamento do LED associado à velocidade selecionada anteriorsmente.
Na situação de LED apagado e nenhuma outras velocidade ativa, a pressão da tecla não tem efeito.
Com o LED aceso, a pressao da tecla4 nao tem efeitos.
Para desligar a coifa é necessario selecionar a 1^ velocidade e, na sequencia, pressionar novamente esta tecla.
5:4° Velocidade
Na situação de LED apagado e uma outras velocidade ativa, a pressão (prolongada ou não) da tecla implica a seleção da 4^ velocidade, o acendimento do respetivo LED e o apagamento do LED associado à velocidade selecionada anteriorsmente.
Na situação de LED apagado e nenhuma outras velocidade ativa, a pressão da tecla não tem efeito.
Com o LED aceso, a pressao da tecla5 nao tem efeitos.
A quarta velocidade deve permanecer acesa por no maximum 14 minutos, après os quais deve voltar para a terreira.
Para desligar a coifa é necessario selecionar a 1^ velocidade e, na sequencia, pressionar novamente esta tecla.
Luz: A pressão breve da tecla T6 acende e apaga a luz. A tecla T6 acende quando a luz está acesa.
Remote Binding (optional): Com motor e luz apagada, a pressão prolongada da tecla T6 ativa a modalidade de associação do controlo remoto. A tecla T6 pisca por um tempo máximo de 10 seguros. Durante estas sinais intermitentes deve ser pressionada pelo menos uma tecla do rádio-controllo. A funcção é desativada après 10segundos ou antes, ao ser detetado um controlo remotocompétivel.
Gestão da pressão das teclas:
Pressao prolongada dedo presente sobre a tecla por pelo menos 3 segundos, a funcao e desativada durante a pressao.
Pressão não prolongada = dedo presente na tecla por menos de 3 segundos, a funcao é ativada ao ser liberada.
Rádio-controlo (optional): Posizione o aparelho longe de fontes de ondas eletromagnéticas que podem causar interferência na eletrónica da coífa.
Distência maior deestrutura 4 metros. Essa distência pode variar negativamente pela ação de interferências eletromagnéticas de outros aparelhos.
FILTROS INSTRUÇÉS PARA A EXTRAÇÃO E A SUBSTITUÇÃO
1. FILTROS METÁLICOS

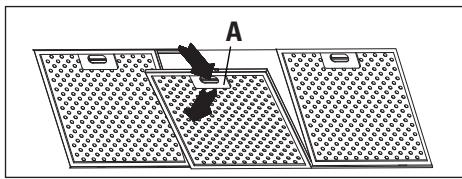

Para a extração do filtró metalico anti-gordura basta atuar sobre o puxador A às que saía da guía dianteira;)nesse punto, inclinando levamente para baixo, faça-o sair pela guia traseira. Para a insércio, inverte a operação.
Coifas com painei para aspiracao perimetral:
- abra o painei (consulte fig. 1). Para remove o filtro metalico anti-gordura, atue sobre o puxador A.
2. FILTROS DE CARVÃO ATIVADO
Para a substituição dos filtros de carvão ativado, siga as segunte指示os: remove os filtros metálicos de acordo com as指示os anteriores. Nesse ponto é possivel terAceço fácil aois filtros que está enganchados no lado direito e esquerdo do direcionador.

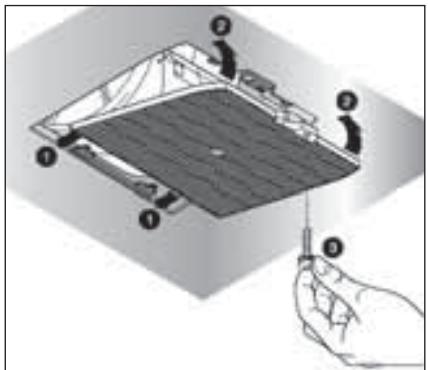

Para a montagem/substitução, consulte a figura.

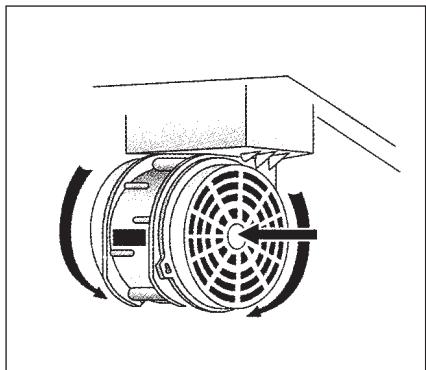

No caso de coifa com-camera do motor, o fazer estaré posicionado na parte inferior da和个人a. Para a montagem/substituão, consulte a figura.
Para solicitar os novos filtros de carvão, procure o distribuidor/revendedor.
SOMENTE PARA A ITALIA: Descarregue o respeto modulo de pedido do filtro no site: www.falmec.com (aqueso no menu suspenso assistência).
3. PAINEL REMOVIVEL
Para remover o paine, siga a instrucao da fig. H3
ILUMINACAO MONTAGEM E SUBSTITUÇÃO
1. LÁMPADA DA PLAFONIEIRA

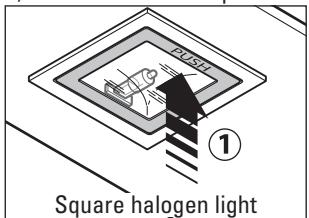

Para substituir a lampada do "Square halogen light":
a) Assegure-se de que o aparelho esteja desconectado da energia elétrica.
b) Abra completeness o paine t a em angulo de 90^ (consulte figura)
pressionando sobre PUSH
c) Substitua a lampada por uma análoga (halógena max 20 W, 12 Volts casquilho G4).
d) Fecha novamente opainel. Se o painel não fechar corretoamente, repita a operacao a partir do item b.
2. FILTROS DE CARVÃO ATIVADO
Tém a função de reter os odores presentes no fluxo de ar que os atravessa. O ar depurado por passagens successivas atraves dos filtros é reintroduzido no ambiente da cozinha. Os filtros de carão ativado não podem ser lavados e devem ser substituídos, em media, a cada 3-4 vezes (dependendo do uso). Para a substituição dos filtros de carão ativado, siga as instruções de acordo com o item H2.
3. LÁMPADA FLUORESCENTE
Substituicao do tubo fluorescente:
a) Desconecte o aparecido da rede de alimentação;
b) Remova o eventual o painel em aço desparafusando os parafusos de fixação;
c) Remova o tubo fluorescente girando em 90^ e substituia-o por um de caracteristicas analgas (8W-13W-21W-28W conforme o modelo);
d) Conecte novamente o aparecido à rede de alimentação.
MANUTENÇA O LIMPEZA
Uma manutenao constante garante um bom functiamento e um bom rendimento no decorrer do tempo. Atenao espeal deve ser dedica ao filros metalicos anti-gordura e ao filros de carva ativado, efetivamente, a limpeza frequente dos filros e dos seu suportes garante que na coifa nao se acumulem gorduras que sao perigosas pela faculdade de provocar incendio.
1. FILTROS ANTI-GORDURA METÁLICOS
Tém a função de reter as particulas gordurosas em suspência, por isto é aconsehlável lavá-los uma vez por mês com água quente e detergente, evitando boa-los. Aquarde até que estejam secos antes de montá-los novamente.
Para a desmontagem e a montagem, consulte instruções no item H1. É recomendável manter uma frequência constante na operação.
2. FILTROS DE CARVÃO ATIVADO
Tém a função de reter os odeores presentes no fluxo de ar que os atravessa. O ar depurado por passagens sucessivas atraves dos filtros é reintroduzido no ambiente da cozinha. Os filtros de carão ativado não podem ser lavados e devem ser substituídos, em media, a cada 3-4 meSES (dependendo do uso).
Para a substituição dos filtros de carvão"Atvado, siga as instruções de acordo com o item H2.
3. LIMPEZA EXTERNA
É recomendável limpar as superfícies externas das coifas pelo menos a cada 15 días para evitar que as substâncias oleosas ou gordurosas possam danificar as superfícies em aço. A limpeza da coifa deve ser efetuada usingo um pano humido com detergente liquido neutro ou com alcool desnaturado. No caso de material com tratamento anti-impressão digital (Fasteel), efetue a limpeza somente com água e sabão neutro,utilizing um pano macio,com cuidado para enchugar e secar bem. Não devem ser realizados produits que contenham substâncias abrasivas,panos com superfícías asperas ou panoes normalmente vendidos para a limpeza do aço. A utilização de substâncias abrasivas e panois asperos provoca danos irreparaveis ao tratamento da superficie do aço.
A consequência direta da inobservança destas advertências sera a deterioração irreversivel da superficie do aço.
Essas advertenciasdeferao ser conservadas com o manual de instruções da coifa. O produtor declina qualquer responsabilitadeno caso de inobservança destas instruções.
4. LIMPEZA INTERNA
É proibida a limpeza de partes élétricas ou partes relativas ao motor dentro da coífa, com liquidos ou solventes;
Não use produits que contenham abrasivos. Efetue todas estas operações desconectandopreventivamente o aparecido da rede eletrica.
GARANTIA
O novo aparecido é coberto pela garantia. As condições de garantia estápresentadas integralmente na ultima págin da capa deste manual.
A casa fabricante não responde por possíveis imprecisões, que pode ser attribuées a erros de impressão ou de transcrição, contidas no presente manual. Reserva-se o direito de efetuar nosproprios produits as modicações que julgar necessarias ou uweis, respeitando osinterestes dosutilizadores, sem prejudicar ascharacteristicas essenciais de funcionalidade e de segurança.
- Apoie a barra de sustentacao (A-Fig. 1) na parede, a uma alta do plano de coccao determinada pela SOMA das cotas X + Y + 320mm
- Controle com um nvel de bolha o alinhamento horizontal e marque nas extremidades da barra 2 pontos para a disposicao dos furos.
- Fure, introduza 2 buchas de expansão de 0 8mm e fixe a barra com os respetivos parafusos.
Fase 2
- Engate a coifa à barra de sustentação (Fig. 2).
- Regule o alinhamento da coifa atraves dos parafusos dos suportes (Fig. 2).
0 parafuso superior (B) regula a distência em relação à parede, o inferior (C) o deslizamento vertical.
Fase 3
- Para evitar o desengate da coifa devo a um pressao de baixo para cima, fixe-a a parede com uma bucha de expansao e com o respetivo parafuso,utilizing os respetivos furos presentes na parte de tras da coifa ou os suportes da tampa.
No caso de versao aspirante, connecte a uniao de saida do ventilador a descarga externa mediante tubagem idonea. - Efetue a conexão eletrica somente antes desconectado a alimentação eletrica da coifa.
Fase 4
- Introduza o prolongamento (H) na chaminé (G) e fixe o Conjunto no corpo da coifa mediante os 8 parafusos (V1).
- Faça deslizar o prolongamento (H) às alcancar a alta desejada.
- Uma vez encontrar a posicao ideal, apoie na parede o suporte (L), controle com um nivel de bolha o alinhamento horizontal e marque nas extremidades 2 pontos para a disposicao dos furos.
- Fure, introduza 2buchas de expansao de 4mm e fixa barra (L) com os respetivos parafusos.
- Parafuse com os parafusos (M) o prolongamento (H) ao suporte (L).
- Alimente eletricamente a coifa respeitando as normas em vigor (secç. D).
