ADARA 600 - Okap kuchenny FALMEC - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	FALMEC
Model	ADARA 600
Zasilanie elektryczne	230 V ~ 50 Hz (sprawdzić tabliczkę znamionową)
Moc silnika	Patrz tabliczka znamionowa wewnątrz okapu
Oświetlenie	Halogen max 20 W (trzonek G4) lub LED (w zależności od wersji)
Liczba prędkości	3 prędkości + 1 intensywna (4.) z timerem 15 min
Sterowanie	Panel dotykowy 5 przycisków lub elektroniczny z wyświetlaczem LED
Pilot zdalnego sterowania	Opcjonalny (maks. odległość 4-5 m)
Minuterie	Automatyczne wyłączenie po 15 min
Alarm nasycenia filtrów	Tak (czerwona kontrolka po 30 h dla filtrów metalowych)
Metalowe filtry przeciwtłuszczowe	Zmywalne w zmywarce (zalecane comiesięczne czyszczenie)
Filtry węglowe	Wymiana co 3-4 miesiące (w zależności od użytkowania)
Minimalna odległość bezpieczeństwa	65 cm między płytą grzewczą a okapem
Odprowadzanie powietrza	Wyciąg (na zewnątrz) lub recyrkulacja (filtrujący)
Średnica wylotu powietrza	≥ średnica przyłącza okapu (patrz instrukcja)
Materiał	Stal nierdzewna
Waga	Patrz instrukcja montażu
Wymiary (dł. x gł. x wys.)	Patrz instrukcja montażu
Gwarancja	Patrz warunki na odwrocie instrukcji

Często zadawane pytania - ADARA 600 FALMEC

Jaka jest odległość bezpieczeństwa między okapem a płytą grzewczą?

Minimalna odległość bezpieczeństwa wynosi 65 cm między płytą grzewczą a najniższą częścią okapu. Jeśli instrukcja kuchenki gazowej podaje większą odległość, należy jej przestrzegać.

Jak czyścić metalowe filtry przeciwtłuszczowe?

Filtry metalowe należy myć co miesiąc w ciepłej wodzie z odrobiną detergentu. Można je również myć w zmywarce. Unikaj zginania i poczekaj, aż będą całkowicie suche przed ponownym montażem.

Kiedy należy wymienić filtry węglowe?

Filtry węglowe należy wymieniać co 3 do 4 miesięcy, w zależności od użytkowania. Nie nadają się do mycia. Postępuj zgodnie z instrukcją w celu demontażu.

Jak zresetować alarm nasycenia filtrów?

Gdy czerwona kontrolka miga (po około 30 godzinach pracy), naciśnij przycisk timer na kilka sekund, aż czerwone światło zgaśnie. Wyłącz i włącz okap, aby sprawdzić.

Co zrobić, jeśli pilot nie działa?

Sprawdź, czy okap jest wyłączony i oświetlenie jest wyłączone. Przytrzymaj przycisk T6 przez ponad 3 sekundy, aby aktywować tryb parowania. Przycisk miga przez 10 sekund: naciśnij dowolny przycisk na pilocie. Unikaj zakłóceń elektromagnetycznych w pobliżu.

Jak wymienić żarówkę oświetlenia?

Najpierw odłącz urządzenie. W zależności od typu: w przypadku halogenowego oświetlenia sufitowego otwórz panel o 90°, wymień na żarówkę halogenową max 20 W, 12 V, trzonek G4. W przypadku lamp LED skontaktuj się z wykwalifikowanym technikiem. Zamknij panel.

Czy mogę używać okapu w trybie recyrkulacji bez wylotu na zewnątrz?

Tak, okap może pracować w wersji filtrującej (recyrkulacja). Upewnij się, że filtry węglowe są zainstalowane. Usuń zawór zwrotny na przyłączu silnika na wylocie.

Jak prawidłowo zamontować okap?

Instalacja musi być wykonana przez wykwalifikowanego profesjonalistę. Przymocuj listwę wsporczą do ściany na odpowiedniej wysokości (min. 65 cm od płyty), zawieś okap, podłącz odprowadzanie powietrza, jeśli to konieczne, i wykonaj podłączenie elektryczne zgodnie z normami.

Jaki rodzaj detergentu stosować do czyszczenia zewnętrznej powierzchni ze stali?

Użyj miękkiej wilgotnej szmatki z odrobiną neutralnego płynnego detergentu lub denaturatu. W przypadku powierzchni zabezpieczonych przed odciskami palców (Fasteel) używaj tylko neutralnej wody z mydłem. Unikaj produktów ściernych.

Jak włączyć funkcję timera?

Przy włączonym silniku na dowolnej prędkości naciśnij przycisk timer. Kontrolka miga, a okap wyłączy się automatycznie po 15 minutach. Anuluj, naciskając ponownie lub zmieniając prędkość.

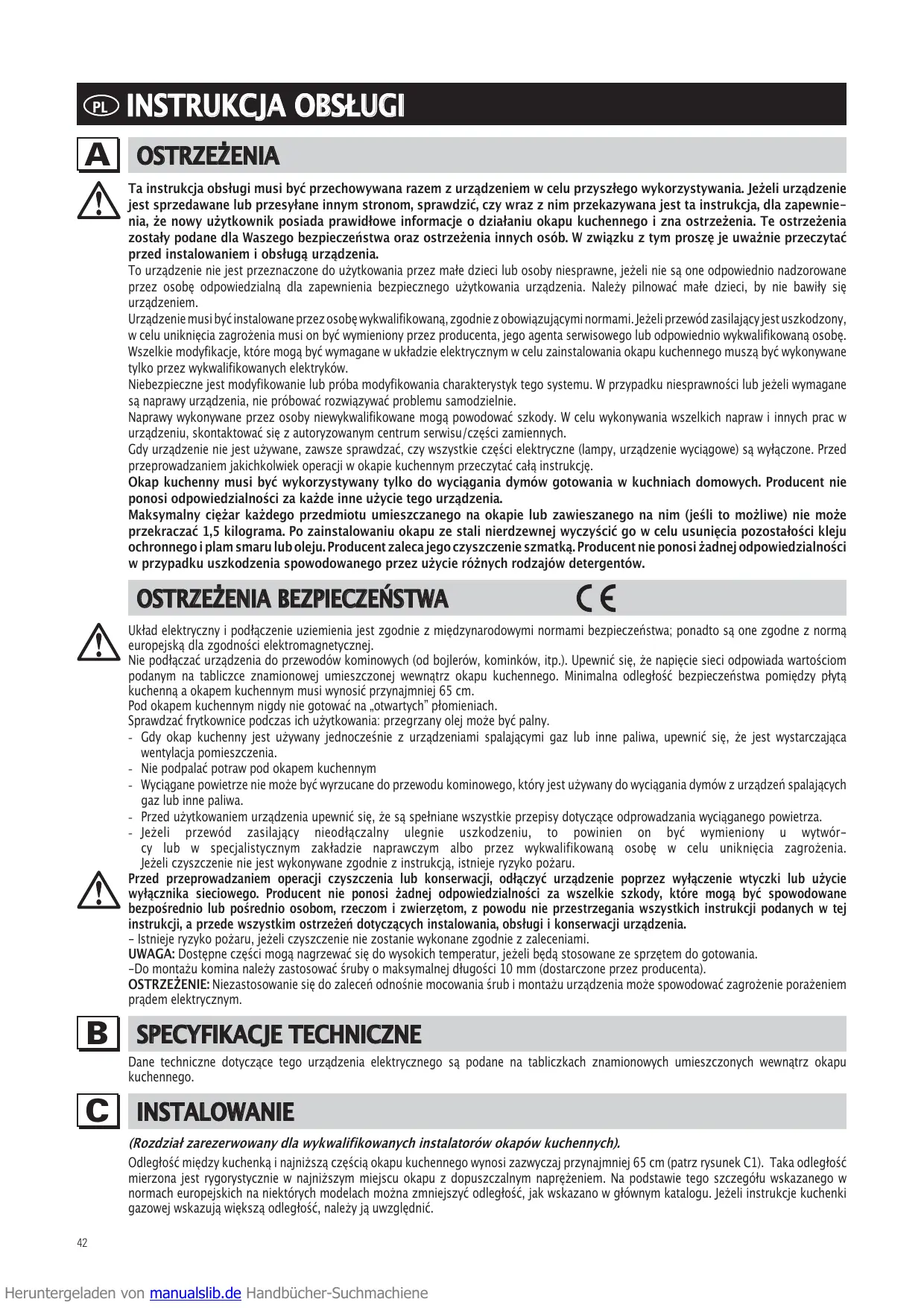

INSTRUKCJA OBSŁUGI ADARA 600 FALMEC

Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystania. Jeżeli urządzenie jest sprzedawane lub przekazywane innym stronom, należy sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, aby zapewnić, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz bezpieczeństwa innych osób. W związku z tym prosimy je uważnie przeczytać przy instalowaniu i obsłudze urządzenia.

To urządzenie nie jest przeznaczone do użytkowania przez małe dzieci lub osoby niepełnosprawne, jeżeli nie są one odpowiednio nadzorowane przez osobę odpowiedzialną za zapewnienie bezpiecznego użytkowania urządzenia. Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązującymi normami. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być wymieniony przez producenta, jego serwis lub odpowiednio wykwalifikowaną osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu zainstalowania okapu kuchennego, muszą być wykonywane tylko przez wykwalifikowanych elektryków.

Niebezpieczne jest modyfikowanie lub próba modyfikowania charakterystycznego systemu. W przypadku niesprawności lub jeżeli wymagane są naprawy urządzenia, nie próbować rozwiązywać problemu samodzielnie.

Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktować się z autoryzowanym centrum serwisowym lub częściami zamiennymi.

Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy, urządzenia wymuszające) są wyłączone. Przed przystąpieniem do jakichkolwiek operacji w okapie kuchennym przeczytać całą instrukcję.

Okap kuchenny musi być wykorzystywany tylko do wyciągania dymów gotowania w kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie urządzenia.

Maksymalny ciężar każdego przedmiotu umieszczanego na okapie lub zawieszanego na nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze stali nierdzewnej wyczyść go w celu usunięcia pozostałości kleju ochronnego i plam smaru lub oleju. Producent zaleca czyszczenie szmatką. Producent nie ponosi żadnej odpowiedzialności w przypadku uszkodzenia spowodowanego przez użycie różnych rodzajów detergentów.

OSTRZEŻENIA BEZPIECZEŃSTWA

C E

Układ elektryczny i podłączenia uziemienia są zgodne z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej.

Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa między kuchenką a okapem kuchennym musi wynosić przynajmniej 65 cm.

Pod okapem kuchennym nigdy nie gotować na "otwartych" płomieniach.

Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.

Gdy okap kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, upewnić się, że jest wystarczająca wentylacja pomieszczenia. - Nie podpalać potraw pod okapem kuchennym. - Wyciągane powietrze nie może być wyrzucane do przewodu kominowego, który jest używany do wciągania dymów z urządzeń spalających gaz lub inne paliwa. - Przed użytkowaniem urządzenia upewnić się, że są spełniane wszystkie przepisy dotyczące odprowadzania wciąganego powietrza. - Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę, aby uniknąć zagrożenia. Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją, istnieje ryzyko pożaru.

Przed przystępowaniem do operacji czyszczenia lub konserwacji, odłączyć urządzenie poprzez wyłączenie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub pośrednio osobom, rzeczom i zwierzętom, z powodu nieprzestrzegania wszystkich instrukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania, obsługi i konserwacji urządzenia.

• Istnieje ryzyko pożaru, jeżeli czyszczenie nie zostanie wykonane zgodnie z zaleceniami.

UWAGA: Dostępne części mogą nagrzewać się do wysokich temperatur, jeżeli będą stosowane ze sprzętem do gotowania.

-Do montażu komina należy zastosować śruby o maksymalnej długości 10 mm (dostarczone przez producenta).

OSTRZEŻENIE: Niezastosowanie się do zaleceń odnośnie mocowania śrub i montażu urządzenia może spowodować zagrożenie porażeniem prądem elektrycznym.

SPECYFIKACJE TECHNICZNE

Dane techniczne dotyczące urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego.

INSTALOWANIE

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych).

Odległość między kuchenką a najniższą częścią okapu kuchennego wynosi zazwyczaj przynajmniej 65 cm (patrz rysunek C1). Taka odległość mierzona jest rygorystycznie w najniższym punkcie okapu z dopuszczalnym napięciem. Na podstawie tego szczegółu wskazano w normach europejskich na niektórych modelach możliwość zmniejszenia odległości, jak wskazano w głównym katalogu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić.

W wersji wyciągu na zewnątrz, średnica kanału wyprowadzającego opary musi być nie mniejsza, niż podłączenie okapu kuchennego.

Na odcinkach poziomych kanał musi lekko wznosić się do góry (około 10%), tak, by lepiej wyprowadzać powietrze poza pomieszczenie.

Unikać stosowania rur kolankowych, upewnić się, że rury są możliwie najmniejszej długości.

Przestrzegać aktualnych przepisów dotyczących wyprowadzania powietrza do atmosfery.

Jeżeli w tym samym czasie używany jest bojler, PIC, kominek, itp., który wykorzystuje gaz lub inne paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane, zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz rozdział „O" instrukcji.

D PODŁĄCZENIA ELEKTRYCZNE

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów).

OSTRZEŻENIE!

Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć urządzenie od zasilania sieciowego.

Sprawdzić, czy przewody wewnątrz okapu kuchennego nie są odłączone lub przycięte; jeśli tak jest, skontaktować się z najbliższym centrum serwisowym. Podłączenia elektryczne muszą być wykonywane przez osobę wykwalifikowaną.

Podłączenia muszą być wykonywane zgodnie z obowiązującymi normami prawnymi. Sprawdzić, czy bezpiecznik i układ elektryczny mogą przenosić obciążenia urządzenia (patrz specyfikacja techniczna w punkcie B).

Niektóre rodzaje urządzeń są wyposażone w kabel bez wtyczki; w takim przypadku muszą być stosowane „znormalizowane" wtyczki, z uwzględnieniem, że:

• przewód żółto-zielony musi być wykorzystywany do uziemienia;
• przewód niebieski musi być używany dla linii zerowej (neutral);
• przewód brązowy musi być używany jako fazowy; kabel nie może stykać się z częściami gorącymi (powyżej 70°C ).
• założyć wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłączyć ją do odpowiedniego gniazdka zasilania.

Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia.

Proszę poradzić się osób wykwalifikowanych. (Patrz specyfikacje techniczne w punkcie B).

Producent nie ponosi żadnej odpowiedzialności, jeśli nie są przestrzegane normy bezpieczeństwa.

OKAP KUCHENNY Z WYPROWADZENIEM ZEWNĘTRZNYM (wyciąg)

W tej wersji dymy i para z kuchni są wyprowadzane na zewnątrz przez kanał wyciągowy.

Przewód wyciągowy, który wystaje z górnej części okapu kuchennego, musi być podłączony do kanału, który wyprowadza dymy i parę na zewnątrz. W tej wersji filtry z węgla drzewnego, jeśli są założone, muszą być wyjęte; w tym celu proszę zapoznać się z instrukcją w punkcie F. Gdy okap kuchenny jest używany w tym samym pomieszczeniu jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja, zgodnie z normą.

Odstępstwo dla Niemiec:

Gdy równocześnie pracują: okap kuchenny i urządzenia zasilane energią inną niż elektryczna, podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x10 E-5 bar).

OKAP KUCHENNY RECYRKULACYJNY (z filtrem)

W tej wersji powietrze przechodzi przez filtry z węglem drzewnym w celu oczyszczenia, następnie jest wyprowadzane ponownie do kuchni. Sprawdzić, czy na silniku założone są filtry z węgla drzewnego; jeśli nie, zainstalować je zgodnie z instrukcjami w punkcie H. Jeśli okap jest typu filtrującego, wyjąć zawór jednokierunkowy założony na wylocie silnika.

Dla maksymalnej wydajności, gdy występują silne zapachy lub duża ilość pary, powinna być używana prędkość trzecia, w normalnych warunkach prędkość druga, a prędkość pierwsza dla utrzymywania czystego powietrza przy minimalnym zużyciu energii. Okap kuchenny powinien być włączany na początku gotowania i pozostawiony włączony aż do zniknięcia zapachów.

OBSŁUGA

1. PULPIT STEROWANIA PIĘCIOPRZYCISKOWY

ŚWIATŁO - przycisk

Naciśnięty: światło włączone

Zwolniony: światło wyłączone

Przycisk SILNIKA - 1, 2, 3, OFF

1: uruchamia silnik z minimalną prędkością; 2: uruchamia silnik ze średnią prędkością; 3: uruchamia silnik z maksymalną prędkością; OFF: zatrzymuje silnik

2. ELEKTRONICZNY PULPIT STEROWANIA

Przycisk światła

• ON: światło włączone (przycisk świeci się);
• OFF: światło wyłączone;

Przycisk -

Naciskać dla zmniejszania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączyć diody LED światła i zegara).

Przycisk +

Naciskać dla zwiększania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączyć diody LED światła i zegara).

(w wersji o 4 prędkościach przycisk + błyska. Prędkość czwarta pozostaje włączona na ustawiony czas. Po 15 minutach silnik powraca do prędkości trzeciej).

Przycisk trybu (Mode)

Działanie: włącza i wyłącza silnik okapu.

Funkcja "desired speed" (wymagana prędkość) umożliwia uruchomienie silnika z prędkością, która została wybrana przy ostatnim wyłączeniu okapu.

Opcjonalnie: wersja ze zdalnym sterowaniem (tylko niektóre wersje).

OSTRZEŻENIE:

Instalować okap daleko od źródeł fal elektromagnetycznych, ponieważ mogą one zakłócić prawidłowe działanie układu elektronicznego. Maksymalna odległość działania: 5 metrów. W przypadku zakłóceń elektromagnetycznych innych urządzeń, maksymalna odległość działania może być mniejsza niż 5 metrów.

Przycisk światła na zdalnym sterowaniu: włączanie/wyłączanie światła.

Przyciski - i +: zwiększanie/zmniejszanie prędkości (w celu uruchomienia silnika nacisnąć przycisk + albo -).

Przycisk zegara: patrz instrukcje poniżej.

Przycisk zegara i alarmu 'zablokowanego filtra'

• Ta funkcja umożliwia automatyczne wyłączenie okapu po 15 minutach przy ustawionej poprzednio prędkości (przycisk sygnalizuje błyskaniem lampki).
• Po około 30 godzinach przycisk sygnalizuje potrzebę umycia filtrów metalowych (przycisk świeci ciągłym czerwonym światłem). W celu wyłączenia alarmu nacisnąć przycisk przez kilka sekund, aż czerwone światło wyłączy się. Następnie wyłączyć okap i włączyć ponownie dla sprawdzenia, czy alarm zniknął.

3. ELEKTRONICZNA TABLICA PRZYCISKOWA

1: Timer/Alarm filtrów

Ciągłe CZERWONE światło wskazuje aktywny alarm filtra tłuszczowego (po 30 godzinach), aby dezaktywować ten alarm i wyzerować liczniki, przytrzymać przycisk przez 3 sekundy.

CZERWONE migające wskazuje aktywną funkcję Timer. Taką funkcję można uaktywnić jedynie, gdy wciskając przycisk (przedłużony lub normalny), silnik jest już aktywny z jakąkolwiek prędkością. Taka funkcja oznacza automatyczne wyłączenie okapu po 15 minutach. Gdy funkcja Timer jest aktywna, użytkownik może sam wyłączyć okap i funkcja zostanie dezaktywowana. Funkcja Timer pozostaje przypisana prędkości. Gdy funkcja timer jest aktywna, zmiana prędkości oznacza jej dezaktywację.

2: 1. prędkość

W przypadku zgaszonej LED, krótkie wciśnięcie przycisku oznacza włączenie okapu na 1. prędkość i zaświecenie się danej LED. Funkcja uaktywni się po zwolnieniu przycisku.

Gdy LED jest zgaszona a inna prędkość jest aktywna, wciśnięcie przycisku oznacza wybór 1. prędkości, zaświecenie się danej LED i zgaszenie LED przypisanej uprzednio wybranej prędkości.

A Przy zaświeconej LED, wciśnięcie przycisku oznacza zgaszenie LED i SILNIKA.

A Przy zgaszonej LED, przedłużone wciśnięcie przycisku (przynajmniej 3 s.) oznacza aktywację funkcji recyrkulacji. Podczas funkcji recyrkulacji (trwającej 24 godziny), LED miga. Od momentu aktywacji tej funkcji, okap pozostaje włączony na 1 godzinę z 1. prędkością, następnie zatrzymuje się na 3 godziny i uaktywnia na kolejną godzinę. Takie cykle powtarzane są aż do timeout.

Gdy funkcja ta jest aktywna, nie można wybrać innych prędkości. Aby usunąć funkcję, przytrzymać przynajmniej 3 sekundy przycisk 2.

3: 2. prędkość

Gdy LED jest zgaszona a inna prędkość jest aktywna, wciśnięcie przycisku (przedłużone lub normalne) oznacza wybór 2. prędkości, zaświecenie się danej LED i zgaszenie LED przypisanej uprzednio wybranej prędkości. Przy zgaszonej LED i braku aktywnej prędkości, wciśnięcie przycisku niczego nie zmienia.

A Przy zaświeconej LED, wciśnięcie przycisku 3 niczego nie zmienia.

Aby wyłączyć okap, należy wybrać 1. prędkość, następnie ponownie wcisnąć dany przycisk.

4: 3. prędkość

Gdy LED jest zgaszona a inna prędkość jest aktywna, wciśnięcie przycisku (przedłużone lub normalne) oznacza wybór 3. prędkości, zaświecenie się danej LED i zgaszenie LED przypisanej uprzednio wybranej prędkości.

Przy zgaszonej LED i braku aktywnej prędkości, wciśnięcie przycisku niczego nie zmienia.

A Przy zaświeconej LED, wciśnięcie przycisku 4 niczego nie zmienia.

Aby wyłączyć okap, należy wybrać 1. prędkość, następnie ponownie wcisnąć dany przycisk.

5: 4. prędkość

Gdy LED jest zgaszona, a inna prędkość jest aktywna, wciśnięcie przycisku (przedłużone lub normalne) oznacza wybór 4. prędkości, zaświecenie się danej LED i zgaszenie LED przypisanej uprzednio wybranej prędkości.

Przy zgaszonej LED i braku aktywnej prędkości, wciśnięcie przycisku niczego nie zmienia.

Przy zaświeconej LED, wciśnięcie przycisku 5 również niczego nie zmienia.

Czwarta prędkość musi pozostać włączona przez maksymalnie 14 minut, następnie należy zejść do trzeciej.

Aby wyłączyć okap, należy wybrać 1. prędkość, następnie ponownie wcisnąć dany przycisk.

Światło: Krótkie wciśnięcie przycisku T6 włącza i wyłącza światło. Przycisk T6 świeci się, jeśli światło jest włączone.

Remote Binding (opcja): Gdy silnik i światło są włączone, długie przyciśnięcie przycisku T6 uaktywnia tryb przypisywania pilota. Przycisk T6 miga przez maksymalnie 10 sekund. Podczas migania, należy przyciskać przynajmniej jeden z przycisków pilota. Funkcja dezaktywuje się po upływie 10 sekund lub wcześniej, jeśli odczytany zostanie kompatybilny pilot.

Zarządzanie wciskaniem przycisków:

Wciśnięcie przedłużone = palec na przycisku przez przynajmniej 3 sekundy, funkcja uaktywnia się podczas wciskania.

Wciśnięcie nieprzedłużone = palec na przycisku przez mniej niż 3 sekundy, funkcja uaktywnia się podczas zwolnienia przycisku.

Zdalne sterowanie (opcja): Urządzenia umieszczać z dala od źródeł fal elektromagnetycznych, które mogłyby zakłócać funkcjonowanie elektronicznych elementów okapu.

Maksymalna odległość funkcjonowania - 4 metry. Taka odległość może ulec zmianie zależnie od zakłóceń elektromagnetycznych innych urządzeń.

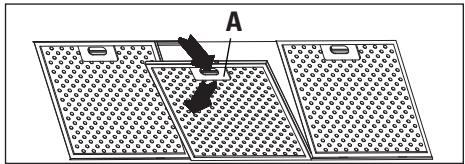

W celu wyjęcia metalowego filtra chwytającego tłuszcz, po prostu naciskać uchwyt A aż do uwolnienia go z prowadnicy przedniej; następnie obracać filtr powoli do dołu i wysunąć go z prowadnicy tylnej. W celu ponownego założenia filtra, powtarzać operację w odwrotnej kolejności.

Dla okapów, które posiadają panel z wyciągiem szczelinowym, otworzyć panel (patrz rys. nr 1). Aby wyjąć filtr metalowy, przycisnąć i otworzyć zamek A.

2. FILTRY Z WĘGLEM DRZEWNYM

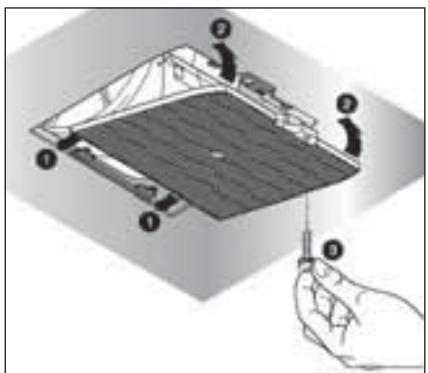

W celu wymiany filtrów z węglem drzewnym, postępować następująco: zdjąć filtry metalowe, jak opisano powyżej. Można teraz swobodnie sięgnąć do dwóch filtrów umieszczonych na końcach silnika.

Jak zakładać nowe filtry - patrz rysunek.

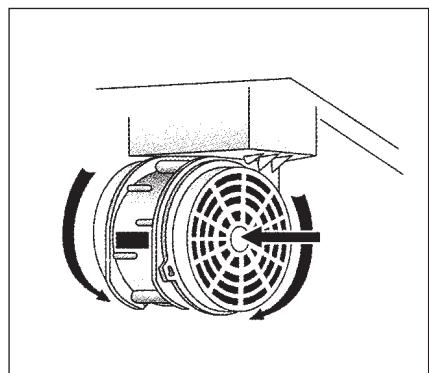

W przypadku okapu ze skrzynką silnika, filtr jest umieszczony na dolnej części skrzynki silnika.

Jak zakładać nowe filtry - patrz rysunek.

Aby zamówić nowe filtry węglowe, należy skontaktować się z dystrybutorem/pośrednikiem.

TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na filtry ze strony: www.falmec.com (wejść do menu kaskadowego serwisu klienta).

3. PANEL OTWIERANY

ABY WYJĄĆ PANEL, PROSZĘ POSTĘPOWAĆ WEDŁUG INSTRUKCJI NA RYS. H3.

OŚWIETLENIE - MONTAŻ I WYMIANA

1. ŻARÓWKA

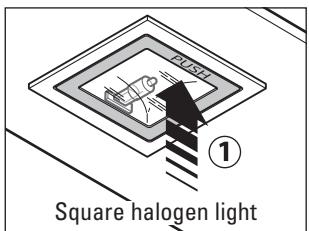

Wymiana oświetlenia „Square halogen Light” - halogeny kwadratowe

a) upewnić się, że urządzenie jest odłączone od zasilania elektrycznego; b) otworzyć całkowicie ramkę halogenu do położenia 90° (patrz rys.) naciskając na PUSH; c) wymienić wziernik halogenu max. 20 W, 12 Volt, podstawa G4; d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio, powtórzyć operację od punktu b.

2. ŻARÓWKA LED

W tym przypadku okap wyposażony jest w oświetlenie na żarówki LED o wysokiej wydajności, niskim zapotrzebowaniu na prąd i długotrwałe w warunkach normalnego funkcjonowania. Wymiany żarówek mogą dokonać wyłącznie wykwalifikowani technicy z zastosowaniem oryginalnych części zamiennych.

3. LAMPA JARZENIOWA

Wymiana lampy jarzeniowej:

a) Odłączyć urządzenie od sieci; b) Odkręcić wkręty mocujące i zdjąć płytę dolną; c) Wyjąć lampę jarzeniową, obracając ją o 90° i wymienić na taką samą (8W - 13W - 21W - 28W, odpowiednio do modelu); d) Podłączyć urządzenie do sieci.

OBSŁUGA KONSERWACYJNA I CZYSZCZENIE

Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przy długim czasie. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić w okapie, co powodowałoby zagrożenie pożarem.

1. METALOWE FILTRY ZATRZYMUJĄCE TŁUSZCZ

Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, a więc powinny być czyszczone co miesiąc w gorącej wodzie z detergentem, bez ich wyginania.

W celu wyjęcia i wymiany filtrów, postępować zgodnie z instrukcjami w punkcie H1. Ta operacja powinna być przeprowadzana regularnie. Filtry metalowe mogą być myte w zmywarce do naczyń.

2. FILTRY Z WĘGLEM DRZEWNYM

Te filtry zatrzymują zapachy występujące w strumieniu powietrza, które przez nie przepływa. Powietrze jest oczyszczane przez wielokrotny przepływ przez filtry i zawracane do pomieszczenia kuchni. Filtry z węglem drzewnym nie mogą być czyszczone i powinny być wymieniane średnio co 3 - 4 miesiące (zależnie od użytkowania). Wymiana filtrów z węglem drzewnym - patrz instrukcje w punkcie H2.

3. CZYSZCZENIE ZEWNĘTRZNEJ POWIERZCHNI URZĄDZENIA

Zaleca się czyszczenie zewnętrznych powierzchni okapów przynajmniej co 15 dni, aby nie dopuścić do trawienia stalowych powierzchni przez substancje oleiste czy tłuste.

Zewnętrzna powierzchnia okapu kuchennego powinna być czyszczona wilgotną szmatką i obojętnym płynnym detergentem lub alkoholem denaturowanym.

W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnie przeznaczonych do czyszczenia stali. Używanie substancji ściernych lub ostrych ścierek nieodwracalnie uszkodzi wykończenie stali.

Powierzchnia stali zostanie nieodwracalnie uszkodzona, jeśli nie będą przestrzegane powyższe instrukcje.

Przechowywać te instrukcje wraz z instrukcjami użytkowania okapu.

Producent nie ponosi żadnej odpowiedzialności za wszelkie uszkodzenia spowodowane nieprzestrzeganiem powyższych instrukcji.

4. CZYSZCZENIE WNĘTRZA URZĄDZENIA

Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą być czyszczone płynami lub rozpuszczalnikami.

Nie używać produktów ściernych.

Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasilania sieciowego.

GWARANCJA

Nowe urządzenie jest objęte gwarancją. Warunki gwarancji są podawane przez dystrybutora.

Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z błędów drukowania lub przykładu. Producent zastrzega sobie prawo do modyfikowania swoich produktów, gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych charakterystyk bezpieczeństwa i działania.

INSTRUKCJE MOCOWANIA, OKAPY KUCHENNE ZE SKRZYNKĄ

Krok 1

• Przyłożyć belkę nośną do ściany (A - Rys. 1) na wysokości od płyty kuchennej określonej przez odległość X+Y+320 mm.
• Sprawdzić ułożenie poziome poziomicą spirytusową i zaznaczyć 2 otwory do wywiercenia przy końcach belki.
• Wywiercić otwory, wstawić 2 kołki rozporowe o średnicy 8 mm i zamocować belkę używając odpowiednich śrub.

Krok 2

Zahaczyć okap kuchenny na belce nośnej (Rys. 2). Wyregulować położenie okapu kuchennego wykorzystując wkręty na wspornikach (Rys. 2). Wkręt górny (B) reguluje odległość od ściany, wkręt dolny (C) reguluje wysokość.

Krok 3

• Aby uniknąć odczepienia się okapu wywołanego ciśnieniem znajdującym się pod nim, należy przymocować go przy pomocy kołka rozporowego i odpowiedniej śruby, wykorzystując otwory umieszczone z tyłu okapu lub zaczepy pokrywy. W przypadku wersji zasysającej, podłączyć rurkę wyjściową wentylatora do wylotu zewnętrznego, stosując odpowiedni przewód rurowy.
• Podłączenia elektryczne mogą być wykonane tylko po uprzednim odłączeniu zasilania elektrycznego okapu.

Krok 4

• Włożyć przedłużacz (H) do komina (G) i przymocować cały zespół do korpusu okapu przy pomocy 8 śrub (V1).
• Przesuwać przedłużacz (H) aż do osiągnięcia pożądanej wysokości.
• Po odnalezieniu idealnej pozycji, oprzeć zaczep (L) o ścianę, przy pomocy poziomicy sprawdzić wyrównanie poziome i oznaczyć na końcach 2 punkty na otwory.
• Wywiercić otwory, włożyć 2 kołki rozporowe 4mm i przymocować zaczep (L) przy pomocy odpowiednich śrub.
• Przy pomocy śrub (M) przykręcić przedłużacz (H) do zaczepu (L).
• Zasilać okap elektrycznością zgodnie z obowiązującymi przepisami (dział D).
