Produkttype	Kjøkkenhette
Merke	FALMEC
Modell	ADARA 600
Strømforsyning	230 V ~ 50 Hz (se merkeskiltet)
Motorstyrke	Se merkeskiltet inne i hetten
Belysning	Halogen max 20 W (sokkel G4) eller LED (avhengig av versjon)
Antall hastigheter	3 hastigheter + 1 intensivhastighet (4.) tidsinnstilt 15 min
Kontroller	Berøringspanel 5 knapper eller elektronisk med LED-display
Fjernkontroll	Valgfri (maks avstand 4-5 m)
Timer	Automatisk stopp etter 15 min
Filtermetningsalarm	Ja (rød indikator etter 30 timer for metallfiltre)
Metallfiltre mot fett	Kan vaskes i oppvaskmaskin (månedlig rengjøring anbefales)
Kullfiltre	Bytte hver 3-4 måned (avhengig av bruk)
Minste sikkerhetsavstand	65 cm mellom koketopp og hette
Avtrekk	Sugende (til utvendig) eller resirkulering (filter)
Luftutløpsdiameter	≥ diameter på hettekoblingen (se bruksanvisning)
Materiale	Rustfritt stål
Vekt	Se installasjonsveiledning
Mål (BxDxH)	Se installasjonsveiledning
Garanti	Se vilkår bak i bruksanvisningen

Ofte stilte spørsmål - ADARA 600 FALMEC

Hva er sikkerhetsavstanden mellom hetten og koketoppen?

Minste sikkerhetsavstand er 65 cm mellom koketoppen og den nederste delen av hetten. Hvis bruksanvisningen for gasskomfyren angir en større avstand, følg den.

Hvordan rengjøre metallfiltrene mot fett?

Metallfiltrene skal vaskes hver måned i varmt vann med litt vaskemiddel. Du kan også sette dem i oppvaskmaskinen. Unngå å bøye dem, og vent til de er helt tørre før du setter dem tilbake.

Når må kullfiltrene byttes?

Kullfiltrene må byttes hver 3. til 4. måned, avhengig av bruk. De kan ikke vaskes. Følg instruksjonene i bruksanvisningen for demontering.

Hvordan tilbakestille filtermetningsalarmen?

Når den røde lampen blinker (etter ca. 30 timers drift), trykk på timer-knappen i noen sekunder til det røde lyset slukker. Slå av og på hetten for å kontrollere.

Hva gjør jeg hvis fjernkontrollen ikke fungerer?

Kontroller at hetten er av og at belysningen er av. Hold inne T6-knappen i mer enn 3 sekunder for å aktivere paringsmodus. Knappen blinker i 10 sekunder: trykk på en knapp på fjernkontrollen. Unngå elektromagnetisk interferens i nærheten.

Hvordan bytte lyspære?

Koble først apparatet fra strømmen. Avhengig av type: For en halogen taklampe, åpne panelet 90°, bytt med en halogenpære maks 20 W, 12 V, sokkel G4. For LED-spotter, kontakt en kvalifisert tekniker. Lukk panelet.

Kan jeg bruke hetten i resirkuleringsmodus uten utvendig avtrekk?

Ja, hetten kan fungere i filter-versjon (resirkulering). Forsikre deg om at kullfiltrene er installert. Fjern tilbakeslagsventilen på motorkoblingen ved utløpet.

Hvordan installere hetten riktig?

Installasjonen må utføres av en kvalifisert fagperson. Fest støttestangen til veggen i riktig høyde (minst 65 cm fra koketoppen), heng opp hetten, koble til avtrekket om nødvendig, og utfør den elektriske tilkoblingen i henhold til standarder.

Hvilken type vaskemiddel skal brukes til rengjøring av ståloverflaten?

Bruk en myk, fuktig klut med litt nøytralt flytende vaskemiddel eller denaturert alkohol. For overflater behandlet med anti-fingeravtrykk (Fasteel), bruk kun nøytral såpevann. Unngå slipende produkter.

Hvordan aktivere timerfunksjonen?

Med motoren i gang på hvilken som helst hastighet, trykk på timer-knappen. Indikatoren blinker og hetten slår seg automatisk av etter 15 minutter. Du kan avbryte ved å trykke igjen eller endre hastighet.

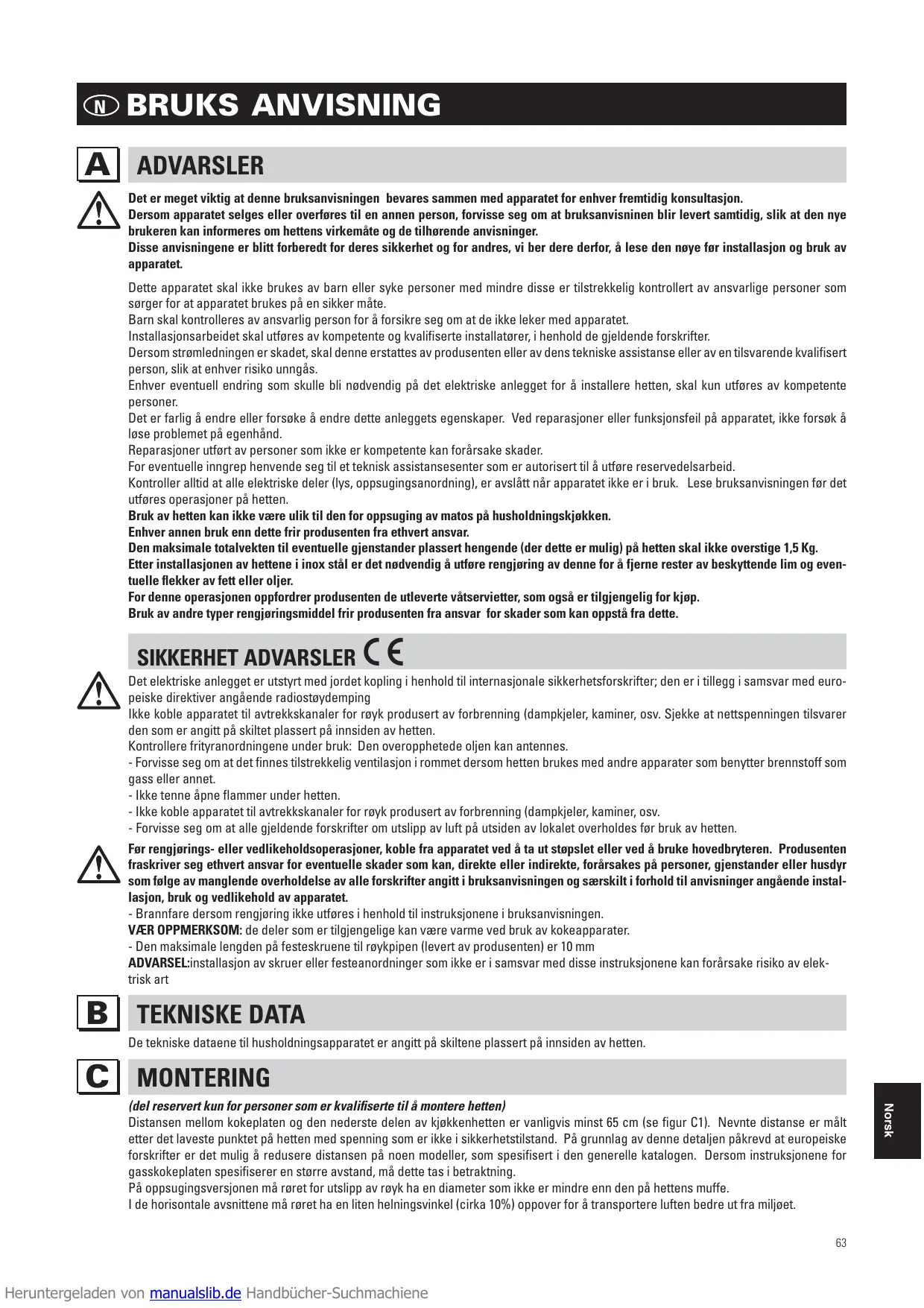

BRUKSANVISNING ADARA 600 FALMEC

Fagfolk til å utføre den elektriske tilkoblingen.

Tilkoblingen skal skje i samsvar med gjeldende lovbestemmelser. Kontroller at sikkerhetsventilen og det elektriske systemet kan motstå apparatets belastning (se skiltet med tekniske spesifikasjoner i punkt B). Noen typer apparater kan ha kabler uten støpsel. I så fall skal støpselet som brukes, være av typen "normalisert" under hensyntagen til at:

Plasser apparatet langt fra kilder til elektromagnetiske bølger, som kan påvirke elektronikken i hetten.

Hvis lysdioden er slukket, og en hastighet er aktivert, vil trykk på tasten medføre at 1. hastighet innstilles, den tilsvarende lysdioden tennes, og lysdioden for den tidligere innstilte hastigheten slukkes.

Hvis lysdioden er tent, medfører trykk på tasten at lysdioden og motoren slukkes.

Det er svært viktig at bruksanvisningen oppbevares sammen med apparatet for enhver fremtidig konsultasjon.

Dersom apparatet selges eller overføres til en annen person, må man forvisse seg om at bruksanvisningen blir levert samtidig, slik at den nye brukeren kan informeres om hettens virkemåte og de tilhørende anvisningene.

Disse anvisningene er utarbeidet for deres sikkerhet og for andres. Vi ber dere derfor om å lese dem nøye før installasjon og bruk av apparatet.

Dette apparatet skal ikke brukes av barn eller syke personer med mindre de er tilstrekkelig kontrollert av ansvarlige personer som sørger for at apparatet brukes på en sikker måte.

Barn skal kontrolleres av ansvarlig person for å forsikre seg om at de ikke leker med apparatet.

Installasjonsarbeidet skal utføres av kompetente og kvalifiserte installatører, i henhold til gjeldende forskrifter.

Dersom strømledningen er skadet, skal denne erstattes av produsenten eller av dens tekniske assistanse eller en tilsvarende kvalifisert person, slik at enhver risiko unngås.

Enhver eventuell endring som skulle bli nødvendig på det elektriske anlegget for å installere hetten, skal kun utføres av kompetente personer.

Det er farlig å endre eller forsøke å endre dette anleggets egenskaper. Ved reparasjoner eller funksjonsfeil på apparatet, ikke forsøk å løse problemet på egen hånd.

Reparasjoner utført av personer som ikke er kompetente kan forårsake skader.

For eventuelle inngrep, henvend deg til et teknisk assistansesenter som er autorisert til å utføre reservedelsarbeid.

Kontroller alltid at alle elektriske deler (lys, oppsugingsanordning) er avslått når apparatet ikke er i bruk. Les bruksanvisningen før det utføres operasjoner på hetten.

Bruk av hetten kan ikke være ulik den for oppsuging av matos på husholdningskjøkken.

Enhver annen bruk enn dette fritar produsenten fra ethvert ansvar.

Etter installasjonen av hettene i rustfritt stål er det nødvendig å utføre rengjøring av dette for å fjerne rester av beskyttende lim og eventuelle flekker av fett eller oljer.

For denne operasjonen oppfordrer produsenten til å bruke de utleverte våtserviettene, som også er tilgjengelige for kjøp.

Bruk av andre typer rengjøringsmidler fritar produsenten fra ansvar for skader som kan oppstå fra dette.

SIKKERHETSADVARSLER

Det elektriske anlegget er utstyrt med jordet kopling i henhold til internasjonale sikkerhetsforskrifter; den er i tillegg i samsvar med europeiske direktiver angående radiostøy.

Ikke koble apparatet til avtrekkskanaler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.). Sjekk at nettspenningen tilsvarer den som er angitt på skiltet plassert på innsiden av hetten.

Kontroller frityranordningene under bruk: Den overopphetede oljen kan antennes.

• Forvisse seg om at det finnes tilstrekkelig ventilasjon i rommet dersom hetten brukes med andre apparater som benytter brennstoff som gass eller annet.
• Ikke tenn åpne flammer under hetten.
• Ikke koble apparatet til avtrekkskanaler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.).
• Forvisse seg om at alle gjeldende forskrifter om utslipp av luft på utsiden av lokalet overholdes før bruk av hetten.

TEKNISKE DATA

De tekniske dataene til husholdningsapparatet er angitt på skiltene plassert på innsiden av hetten.

MONTERING

(del reservert kun for personer som er kvalifisert til å montere hetten)

Avstanden mellom koketoppen og den nederste delen av kjøkkenhetten er vanligvis minst 65 cm (se figur C1). Nevnte avstand er målt fra det laveste punktet på hetten med spenning som er i sikkerhetstilstand. På grunnlag av dette punktet påkrevd av europeiske forskrifter er det mulig å redusere avstanden på noen modeller, som spesifisert i den generelle katalogen. Dersom instruksjonene for gasskoketoppen spesifiserer en større avstand, må dette tas i betraktning.

I sugeversjonen må røret for utslipp av røyk ha en diameter som ikke er mindre enn den på hettens muffe.

I de horisontale avsnittene må røret ha en liten helningsvinkel (cirka 10%) oppover for å transportere luften bedre ut fra miljøet.

Reduser kurver til et minimum, sjekk at rørene har den minimum nødvendige lengden.

Overhold de gjeldende forskrifter angående utslipp av luft eksternt.

Ved bruk samtidig med andre anlegg (dampkjele, ovn, kamin, osv.) forsynt med gass eller annet brensel, sørg for en tilstrekkelig ventilasjon av lokalet der oppsugingen av røyk foregår, i henhold til gjeldende forskrifter.

Montasje-instruksjoner: se sek. "0" av denne manualen.

ELEKTRISK TILKOBLING

(del reservert kun for personer som er kvalifisert for tilkobling)

VÆR OPPMERKSOM!

Før enhver operasjon utføres på innsiden av hetten, koble apparatet fra strømnettet.

Forvisse seg om at de elektriske ledningene på innsiden av hetten ikke frakobles eller kuttes; dersom nevnte situasjoner skulle oppstå, kontakte nærmeste assistansesenter. For den elektriske tilkoblingen henvende seg til kvalifisert personale.

Tilkoblingen må utføres i samsvar med bestemmelser i gjeldende lover. Kontrollere at returluftsventilen og det elektriske anlegget kan tåle apparatets belastning (se skjemaet med tekniske egenskaper ved punkt B). Noen typer apparat kan være utstyrt med en ledning uten støpsel; i dette tilfellet må støpselet som skal brukes være av typen "normalisert" og det må tas i betraktning at:

• ledning gul-grønn skal brukes til jording,
• ledning blå skal brukes til den nøytrale,
• ledning brun skal brukes for fase, ledningen på aggressive komme i kontakt med deler som er varmere enn 70°C .
• montere på strømledningen et støpsel med egnet belastning og koble den til et egnet sikkerhetsstøpsel.

Dersom et fast apparat her er utstyrt med strømledning eller støpsel, eller annen anordning som besørger frakobling fra nettet, med en åpningsdistanse på kontaktene som tillater den totale frakoblingen under tilstand av overspenningskategori III, må instruksjonene angi at disse frakoblingsanordningene skal være tilordnet i strømnettet i samsvar med installasjonsreglene.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskriftene ikke overholdes.

KAPPE I VERSJON MED EKSTERN EVAKUERING (suging)

I denne versjonen blir matos og damp transportert eksternt gjennom et utløpsrør.

Utpuststransportøren som fremspringer på den øvre delen av hetten skal kobles med et rør som leder røyk og damp i en ekstern utgang.

I denne versjonen fjernes kullfiltrene dersom disse finnes; for uttrekkingen se instruksjonene nevnt i punkt F. Når kjøkkenhetten brukes samtidig med andre apparater som bruker gass eller annet brensel, må lokalet disponere tilstrekkelig ventilasjon i henhold til gjeldende forskrifter.

Avvik for Tyskland:

I denne versjonen passerer luften gjennom filtre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.

Kontrollere at filtrene med aktivt karbon er montert på motoren, i motsatt fall, sett disse på som angitt i instruksjonene i punkt H.

Dersom hetten tilordnes i filteringsversjon, fjern ikke-returventilen som er montert på motorens utløpsforbindelse.

For beste ytelse anbefales det å bruke den tredje hastigheten ved sterke lukter og damp, den andre hastigheten for normale forhold, den første for å beholde luften ren med lavt forbruk av elektrisk strøm.

Det anbefales å sette i gang hetten når man begynner matlaging og holde den i funksjon helt til luktene er forsvunnet.

DRIFT

1. BETJENINGSPANEL MED 5 TASTER

LYS-Knapp

ON/OFF LYS

MOTOR - Knapp 1, 2, 3, OFF

1: igangkjører motoren på minimum hastighet 2: igangkjører motoren på medium hastighet 3: igangkjører motoren på maksimal hastighet OFF: slår av motoren

2. ELEKTRONISK BETJENINGSPANEL

Knapp lys - ON: påslått lys (knapp opplyst); - OFF: avslått lys;

Knapp -

Ved å trykke på tasten reduseres motorens hastighet.

Hastighet 1, 2 og 3 er fremvist av antall tente led unntatt led lys og tidsur.

Knapp +

Ved å trykke på tasten økes motorens hastighet.

Hastighet 1, 2 og 3 er fremvist av antall tente led, unntatt led for lys og tidsur.

(I versjonen med 4 hastigheter har tast + et vekslende lys. Den 4. hastigheten, aller intensiv, er tidsbestemt og etter cirka 15 minutter går motoren automatisk til 3. hastighet).

Knapp modus

Funksjon: påslåing og avslåing av hette-motor.

Fakultativ: versjonen med fjernkontroll (disponibel kun på noen versjoner).

Plasser apparatet langt fra kilder med elektromagnetiske bølger som kan interferere med hettens elektronikk.

Maksimal funksjonsavstand 5 meter. Denne distansen kan variere avhengig av elektromagnetisk interferens fra andre apparater.

Knapp lys på fjernkontroll: on/off lys.

Knapp - og + reduserer/øker hastigheten (for å sette i gang motoren, trykk enten på tast + eller tast -).

Knapp timer: se anvisning under.

Knapp timer og metning filtre

• Denne funksjonen muliggjør automatisk avslåing av hetten etter 15 minutter i drift på den tidligere innstilte hastigheten (knapp med vekslende lys).
• Etter cirka 30 driftstimer foreslår knappen vask av metallfiltrene (knapp opplyst i rødt). For å deaktivere alarmen, trykk på knappen timer i noen sekunder helt til det røde lyset slukkes. Deretter slå av hetten og slå den på igjen for å sjekke kanselleringen av alarmen.

3. KAPASITIVT ELEKTRONISK BETJENINGSPANEL

1: Timer/Filter-alarm

Rødt lys som lyser regelmessig angir at alarm for fett-filter er aktivert (etter 30 timer). For å deaktivere denne alarmen og nullstille tellerne, hold tasten nede i 3 sekunder.

Rødt blinkende lys angir at tidsur-funksjonen er aktiv. Denne funksjonen kan kun aktiveres dersom motoren allerede er aktiv, uansett hastighet, ved å trykke på tasten (forlenget eller ikke). Denne funksjonen fastsetter slukkingen av hetten etter 15 minutter.

Med funksjonen Timer aktiv, kan hetten uansett slukkes av brukeren og funksjonen deaktiveres. Funksjonen Timer knyttes til en hastighet. Endringen av hastighet, med tidsur-funksjon aktiv, innebærer deaktivering av denne.

2: 1. hastighet

I en situasjon med slukket LED, vil trykking på tasten innebære påslåing av hetten på 1. hastighet og tenningen av tilhørende LED. Funksjonen aktiveres når tasten slippes.

I en situasjon med slukket LED og en annen aktiv hastighet, vil trykking på tasten innebære valg av 1. hastighet, tenningen av tilhørende LED og slukkingen av LED tilknyttet den tidligere valgte hastigheten.

Med tent LED, vil trykking på tasten innebære slukking av LED og motor.

Med slukket LED, vil forlenget trykking (minst 3 sek) på tasten innebære aktivering av resirkulasjonsfunksjonen. Under resirkulasjonsfunksjonen (på 24 timers varighet), vil LED blinke. Fra deaktiveringen av denne funksjonen, forblir hetten påslått i 1 time på 1. hastighet, deretter stopper den i 3 timer og reaktiveres i en time til. Disse syklusene gjentas helt til tidsutkobling.

Med denne funksjonen aktivert kan det ikke velges andre hastigheter. For å fjerne denne funksjonen, hold tast 2 nede i minst 3 sekunder.

3: 2. hastighet

I en situasjon med slukket LED og en annen aktiv hastighet, vil trykking (forlenget eller ikke) på tasten innebære valg av 2. hastighet, tenningen av tilhørende LED og slukkingen av LED tilknyttet den tidligere valgte hastigheten.

For å slå av hetten er det nødvendig å velge den 1. hastigheten, deretter trykke på tasten igjen.

4: 3. hastighet

I en situasjon med slukket LED og en annen aktiv hastighet, vil trykking (forlenget eller ikke) på tasten innebære valg av 3. hastighet, tenningen av tilhørende LED og slukkingen av LED tilknyttet den tidligere valgte hastigheten.

For å slå av hetten er det nødvendig å velge den 1. hastigheten, deretter trykke på tasten igjen.

5: 4. hastighet

I en situasjon med slukket LED og en annen aktiv hastighet, vil trykking (forlenget trykk) på tasten innebære valg av 4. hastighet, tenning av tilhørende LED og slukking av LED tilknyttet den tidligere valgte hastigheten.

Den 4. hastigheten skal holdes påslått i høyst 14 minutter, deretter må det returneres til tredje.

For å slå av hetten er det nødvendig å velge den 1. hastigheten, deretter trykke på tasten igjen.

6: Lys

Lys: Et kort trykk på tast T6 tenner og slukker lyset. Tast T6 lyser dersom lyset er tent.

Fjern-binding (fakultativ): Med slukket motor og lys, vil forlenget trykking på tast T6 aktivere fjernkontrollens tilknytningsmodus. Tast T6 blinker i høyst 10 sekunder. Under blinkingen må minst en tast på fjernkontrollen nedtrykkes. Funksjonen deaktiveres ved slutten på de 10 sekundene eller før dersom det oppdages en kompatibel fjernkontroll.

Håndtering av trykking på tastene:

Forlenget trykking = finger befinner seg på tasten i minst 3 sekunder, funksjonen aktiveres under trykkingen.

Ikke-forlenget trykk = finger befinner seg på tasten i mindre enn 3 sekunder, funksjonen aktiveres når den slippes.

Fjernkontroll (fakultativ): Plassere apparatet langt fra kilder med elektromagnetiske bølger som kan interferere med hettens elektronikk.

Maksimal funksjonsavstand 4 meter. Denne distansen kan variere avhengig av elektromagnetisk interferens fra andre apparater.

FILTER INSTRUKSJONER FOR UTVINNING OG UTSKIFTING

1. METALLFILTRE

For uttrekking av anti-fett metallfilter er det tilstrekkelig å bruke håndtak A helt til det går ut av den fremre skinnen; det er nå mulig, ved å helle litt nedover, å få det til å komme ut av den bakre skinnen. For innsetting, reversere operasjonen.

Hetter med panel for perimeteroppsuging:

Åpne panelet (se fig. 1). For å fjerne anti-fett metallfilter, bruk håndtak A.

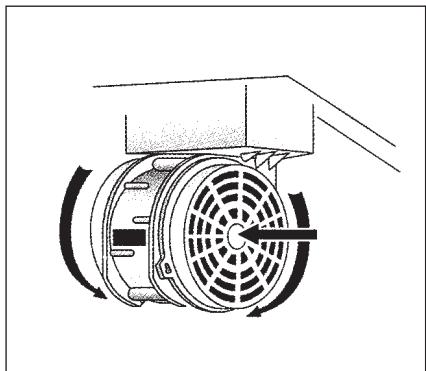

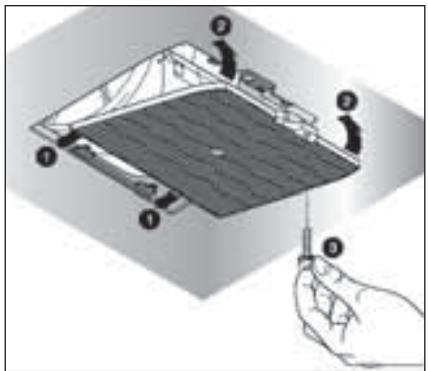

2. Filtre med aktivt karbon

For utskiftning av filtre med aktivt karbon går man frem som følger: fjern metallfiltrene som angitt ovenfor. Nå har man enkel tilgang til de to filtrene som er festet på høyre og venstre side av transportøren.

For montasje/utskiftning, se figuren.

Ved hette med motorkammer, er filteret plassert i den nedre delen av dette kammeret. For montasje/utskiftning, se figuren.

For å bestille nye karbonfiltre, henvend deg til distributør/forhandler.

KUN FOR ITALIA: Last ned skjema for bestilling av filter på side: www.falmec.com (gå til menylinjen assistanse).

3. Flyttbart panel

a) Forvisse seg om at apparatet er frakoblet strømnettet. b) Åpne panelet helt frem til en vinkling på 90° (se figur) ved å trykke på PUSH. c) Skifte ut pæren med en analog (halogen maks. 20 W, 12 Volt tilkobling G4). d) Lukke panelet. Dersom panelet ikke lukkes på korrekt måte, gjenta operasjonen ved punkt b.

2. LED-spotlys

I dette tilfellet er hetten utstyrt med høy effektiv spotlybelysning, lavt forbruk og meget lang varighet under normale bruksforhold. Utskiftning av LED-spotlyset må kun gjøres av kvalifiserte teknikere som kun benytter originale reservedeler.

3. Lysrør

Utskiftning av lysstoffrør:

a) Koble apparatet fra strømnettet;

b) Fjerne eventuelt stålpanel ved å løsne festeskruene; c) Fjerne lysstoffrøret ved å dreie det 90° og skifte det ut med et med like egenskaper (8W-13W-21W-28W avhengig av modellen); d) Koble apparatet til strømnettet igjen.

De har den funksjon å skulle holde tilbake svevende fettpartikler, og derfor anbefales det å vaske disse hver måned i varmt vann og rengjøringsmiddel, uten å bøye disse. Vente til disse er godt tørket før det settes på igjen.

For demontering og montering se anvisningene i punkt H1. Det anbefales en konstant frekvens på operasjonen.

2. Filtre med aktivt karbon

De har den funksjon å skulle holde tilbake de lukter som finnes i luftstrømmen som går igjennom dem. Den rensede luften for påfølgende passasjer gjennom filtre blir satt tilbake i kjøkkenmiljøet. Filtrene med aktivt karbon kan ikke vaskes og skal skiftes ut gjennomsnittlig hver 3.-4. måned (avhenger av bruk). For utskiftningen av filtre med aktivt karbon, følg anvisningene etter punkt H2.

3. EKSTERN RENGJØRING

Det anbefales å rengjøre hettens eksterne overflater hver 15. dag for å unngå at oljete og fete stoffer kan skade overflatene av rustfritt stål.

Rengjøring av hetten skal utføres ved å bruke en klut fuktet med nøytralt rengjøringsmiddel eller denaturert alkohol.

Ved materiale med anti-fingeravtrykk behandling (Fasteel) utføre rengjøring kun med vann og nøytral såpe ved å bruke en bløt klut og ved å være nøye med å skylle og tørke godt. Det skal ikke brukes produkter som inneholder abrasive stoffer, kluter med ru overflate eller kluter som selges for rengjøring av stål. Bruk av abrasive stoffer eller ru kluter vil forårsake uopprettelig skade på overflatebehandlingen av stål.

Direkte konsekvens av manglende overholdelse av disse advarslene vil forårsake uopprettelig skade på overflatebehandlingen av stål.

Nevnte advarsler skal bevares sammen med hettens bruksanvisning. Produsenten fraskriver seg ethvert ansvar dersom disse anvisningene ikke følges.

4. INTERN RENGJØRING

Det er forbudt å rengjøre elektriske deler eller deler relatert til motoren på innsiden av hetten, med vaskemidler;

Ikke bruk produkter som inneholder slipemiddel. Utføre alle disse operasjoner ved å frakoble apparatet på forhånd fra strømnettet.

GARANTI

Ditt nye apparat er dekket av garanti.

Produsenten er ikke ansvarlig for mulige unøyaktigheter, feil som kan tilskrives trykkfeil eller transkripsjon, som finnes i denne bruksanvisningen. Det forbeholdes retten til å foreta de endringer som anses nødvendige eller nyttige, også av interesse for anvendelse, uten å påvirke de grunnleggende egenskapene for funksjon og sikkerhet.

MONTASJE-ANVISNINGER HETTE MED BOKS

Fase 1

• Plassere støttestangen mot veggen (A-Fig. 1), på en høyde fra kokeplaten fastsatt av summen på verdiene X + Y + 320 mm.
• Kontrollere den horisontale planstillingen med et vaterpass og merk 2 borepunkt på stangens ender.
• Bore, sett inn 2 ekspansjonsplugger Ø 8 mm og fest stangen med tilhørende skruer.

Fase 2

• Feste hetten til støttestangen (Fig. 2).
• Justere hettens plannivå ved hjelp av skruene på braketten (Fig. 2). De øvre skruene (B) justerer distansen fra veggen, den nedre (C) den vertikale glidningen.

Fase 3

• For å forhindre avhektning av hetten grunnet underliggende trykk, feste den til veggen med en ekspansjonsplugg og tilhørende skrue ved å bruke de tilordnede hullene som befinner seg bak på hetten, er beslagene tildekselet. Ved oppussingsversjon tilkoble utgangsforbindelsen på vifte til det eksterne utløpet ved hjelp av egnet rør.
• Utføre den elektriske koblingen kun etter å ha koblet fra hettens strømforsyning.

Fase 4

• Sette skjøteelement (H) i røypipe (G) og feste sammen med hettens hoveddel ved hjelp av 8 skruer (V1).
• La skjøteelement (H) gli helt til ønsket høyde oppnås.
• Når optimal posisjon er funnet, støtte til veggen med beslag (L), kontrollere det horisontale plannivået med et vaterpass og merk 2 borehull.
• Bore, sett inn 2 ekspansjonsplugger 4mm og fest beslag (L) med tilhørende skruer.
• Skru skjøteelement (H) til med skruer (M) til beslag (L).
• Forsyne hetten elektrisk ved å overholde gjeldende forskrifter (sek. D).

Merk
