Tuotetyyppi	Keittiön liesituuletin
Merkki	FALMEC
Malli	ADARA 600
Sähkönsyöttö	230 V ~ 50 Hz (tarkista arvokilpi)
Moottorin teho	Katso liesituulettimen sisällä olevaa arvokilpeä
Valaistus	Halogeeni max 20 W (kanta G4) tai LED (version mukaan)
Nopeuksien lukumäärä	3 nopeutta + 1 tehostusnopeus (4.) ajastettu 15 min
Ohjaukset	Kosketuslevy 5 painikkeella tai elektroninen LED-näytöllä
Kaukosäädin	Valinnainen (enintään 4-5 m etäisyys)
Ajastin	Automaattinen sammutus 15 min jälkeen
Suodattimien kyllästymishälytys	Kyllä (punainen merkkivalo 30 h jälkeen metallisuodattimille)
Rasvasuodattimet (metalli)	Konepestäviä (kuukausittainen puhdistus suositeltava)
Aktiivihiilisuodattimet	Vaihto 3-4 kuukauden välein (käytöstä riippuen)
Turvaetäisyyden minimi	65 cm keittotason ja liesituulettimen välillä
Poisto	Imu (ulos) tai kierto (suodattava)
Ilmanpoiston halkaisija	≥ liesituulettimen liitännän halkaisija (katso ohjeet)
Materiaali	Ruostumaton teräs
Paino	Katso asennusohjeet
Mitat (LxSxK)	Katso asennusohjeet
Takuu	Katso ehdot ohjeen takana

Usein kysytyt kysymykset - ADARA 600 FALMEC

Mikä on turvaetäisyys liesituulettimen ja keittotason välillä?

Turvaetäisyyden minimi on 65 cm keittotason ja liesituulettimen alimman osan välillä. Jos kaasuliesi ohjeissa ilmoitetaan suurempi etäisyys, noudata sitä.

Miten metalliset rasvasuodattimet puhdistetaan?

Metallisuodattimet on pestävä kuukausittain kuumassa vedessä pienellä määrällä pesuainetta. Voit myös pestä ne astianpesukoneessa. Vältä taivuttamasta niitä ja odota, että ne ovat täysin kuivia ennen takaisin asennusta.

Milloin aktiivihiilisuodattimet on vaihdettava?

Aktiivihiilisuodattimet on vaihdettava 3-4 kuukauden välein käytöstä riippuen. Niitä ei pestä. Noudata ohjeita irrotusta varten.

Miten suodattimien kyllästymishälytys nollataan?

Kun punainen merkkivalo vilkkuu (noin 30 käyttötunnin jälkeen), paina ajastin-painiketta muutaman sekunnin ajan, kunnes punainen valo sammuu. Sammuta ja käynnistä liesituuletin uudelleen tarkistaaksesi.

Mitä tehdä, jos kaukosäädin ei toimi?

Varmista, että liesituuletin ja valaistus on sammutettu. Pidä T6-painiketta painettuna yli 3 sekuntia pariliitostilan aktivoimiseksi. Painike vilkkuu 10 sekuntia: paina kaukosäätimen painiketta. Vältä sähkömagneettisia häiriöitä lähellä.

Miten valopolttimo vaihdetaan?

Irrota laite ensin verkkovirrasta. Tyypistä riippuen: halogeenikattovalaisimessa avaa paneeli 90°, vaihda halogeenipolttimo max 20 W, 12 V, kanta G4. LED-spoteille ota yhteys pätevään teknikkoon. Sulje paneeli.

Voinko käyttää liesituuletinta kierrätystilassa ilman ulkoista poistoa?

Kyllä, liesituuletin voi toimia suodattavassa versiossa (kierto). Varmista, että aktiivihiilisuodattimet on asennettu. Poista takaiskuventtiili moottorin poistoliitännästä.

Miten liesituuletin asennetaan oikein?

Asennus on teetettävä pätevällä ammattilaisella. Kiinnitä tukitanko seinälle sopivalle korkeudelle (min. 65 cm keittotasosta), ripusta liesituuletin, liitä poisto tarvittaessa ja suorita sähköliitäntä normien mukaisesti.

Mitä pesuainetta tulisi käyttää teräksisen ulkopinnan puhdistamiseen?

Käytä pehmeää, kosteaa liinaa, jossa on hieman neutraalia nestemäistä pesuainetta tai denaturoitua alkoholia. Anti-sormenjälkipinnoille (Fasteel) käytä vain neutraalia saippuavettä. Vältä hankaavia tuotteita.

Miten ajastintoiminto aktivoidaan?

Kun moottori on käynnissä millä tahansa nopeudella, paina ajastin-painiketta. Merkivalo vilkkuu ja liesituuletin sammuu automaattisesti 15 minuutin kuluttua. Voit peruuttaa painamalla uudelleen tai vaihtamalla nopeutta.

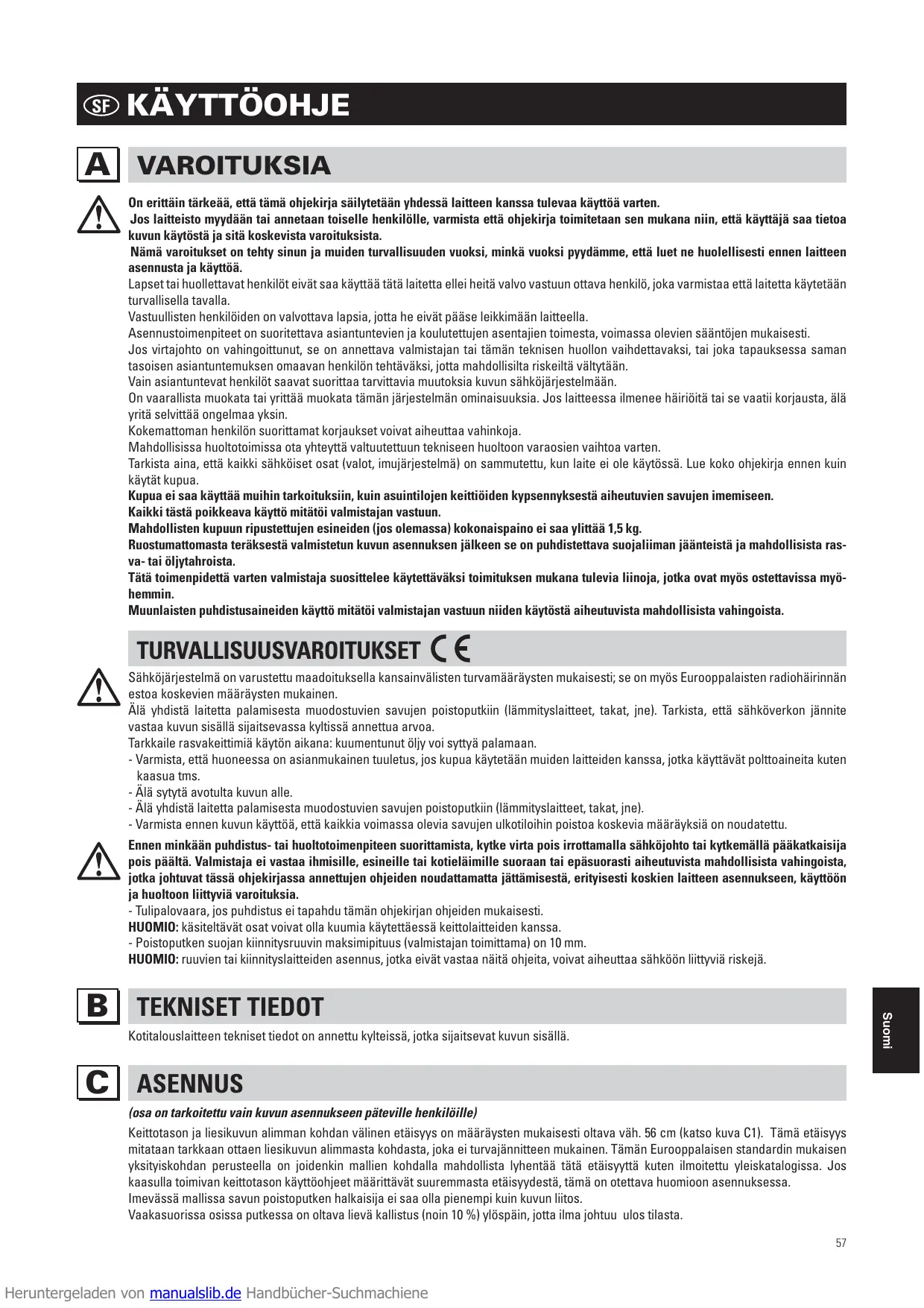

KÄYTTÖOHJE ADARA 600 FALMEC

On erittän tärkeä, etta tämä ohjekirja sailyteten yhdessä laitteen kanssa tulevaa käytöä varten.

Jos laitteisto myydään tai annetaan toiselle henkilöle, varmista etta objekirja toimitetaan sen mukana niin, etta käytäjaa saa tietoa kuvun käytostä ja sitä koskevista varoituksista.

Nämä varoitukset on tehty sinun ja muiden turvallisuuden vuoksi, minkä vuoksi pyydämme, etta luet ne huolellisesti ennen laitteen asennusta ja käytöä.

Lapset tai huollettavat henkilot eivat saa kayttä tata laitetta ellei heita valvo vastuun ottava henkilo, joka varmistaa etta laitetta kaytetaan turvallisella tavalla.

Vastuullisten henkilöiden on valvottava lapsia, jotta he eivat päase leikkimään laitteella.

Asennustoimenpiteet on suoritettava asiantuntevien ja koulutettujen asentajien toimesta, voimassa olevien saantjoen mukaisesti.

Jos virtajohto on vahingoittunut, se on annettava valmistajan tai tämän tekisen huollon vaihdettavaksi, tai joka tapauksssama tan tasoisen asiantuntenuksen omaavan henkilön tehtäväksi, jotta mahdollisila riskeiltä valtytään.

Vain asiantuntevat henkilöt saavat suorittaa tarvittavia muutoksia kuvun sähköjärestelmään.

On vaarallista muokata tai yrittä muokata tän järestelmän ominaisuksia. Jos laitteessa ilmenee hairiöitä tai se vaati korjausta, alä yritä selvittä ongelmaa yksin.

Kokemattoman henkilön suorittamat korjaukset voivat aiheuttaa vahinkoja.

Mahdollisissa huoltotoimissa ota yhteytta valtuutettuun tekniiseen hultoon varaoisien vaihtoa varten.

Tarkista aina, etta kaikki sahköiset osat (valot, imujärjestelmä) on sammutettu, kun laite ei ole käytössä. Lue koko ohjekirja ennen kuin käytät kupua.

Kupua ei saa kayttäu muihin tarkoituksiin, kuin asuintilojen keittiöiden kypsennyksesta aiheutuvien savujen imemiseen.

Kaikki tasti poikkeava kaytto mitatoi valmistajan vastuun.

Mahdollisten kupun ripustettujen esineiden (jos olemassa) kokonaispaino ei saa ylittä 1,5 kg.

Ruostumattomasta teräksesta valmistetun kuvun asennuksen jälkeen se on puhdistettava suojaliiman jaänteista ja mahdollisista rasva- tai öljythroista.

Tata toimenpidettä varten valmistaja suosittelee käytettväksi toimituksen mukana tulevia liinoja, jotka ovat myös ostettavissa myöhemmin.

Muunlaisten puhdistusaineiden käytö mitatöi valmistajan vastuun niiden käytösta aiheutuvista mahdollisista vahingoista.

TURVALLISUUSVAROITUKSET C E

Sähköjärestelmä on varustetu maadoituksella kansainvalisten turvamäräysten mukaisesti; se on myös Eurooppalaisten radiohärinnä estoa koskevien märäysten mukainen.

Alä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne). Tarkista, etta sahköverkon jannite vastaa kuvun sisallä sijaitsevassa kyltissä annettua arvoa.

Tarkkaile rasvakeittimiä käytön aikana: kuimentunut öljy voi syttyä palamaan.

• Varmista, etta huoneessa on asianmukainen tuuletus, jos kupua kaytetaan muiden laitteiden kanssa, jotka kayttavat poltoaineita kuten kaasua tms.
• Ää sytytä avotulta kuvun alle.
• Älä yhdistä laitetta palamisesta muodostuvien savujen poistoputkiin (lämmityslaitteet, takat, jne).
• Varmista ennen kuvun käyttoä, etta kaikkia voimassa olevia savujen alkotiloihin poistoa koskevia märäyksiä on noudatetu.

Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois paälä. Valmistaja ei vastaa ihmisille, esineille tai kotielämille suoraan tai epasuorasti aiheutuvista mahdollisista vahingoista, jotka johtuv tassä ohjekirjassa annettujen ohjeiden noudattamatta jättämisetä, erityisesti koskien laitteen asennukseen, käyttoön ja huoltoon liittyvä varoituksia.

• Tulipalovaara, jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti.
  HUOMIO: käsittelävat osat voivat olla kuumia käytettaessä keittolaitteiden kanssa.
• Poistoputken suojan kiinnitysruuvin maksimipituus (valmistajan tomittama) on 10mm .
  HUOMIO: ruuvien tai kiinnityslaitteiden asennus, jotka eivat vastaa naita ohjeva, voivat aiheuttaa sahkon littyvi riskeja.

TEKNISET TIEDOT

Kotitalouslaitteen tekniset tiedot on anettu kylteissä, jotka sijaitsevat kuvun sisällä.

ASENNUS

(osa on tarkoitettu vain kuvun asennukseen päteville henkilöille)

Keittotason ja liesikuvun alimman kohdan valinen etaisys on märäysten mukaisesti oltava väh. 56 cm (katso kuva C1). Tämä etaisys mitataan tarkkaan ottaen liesikuvun alimmasta kohdasta, joka ei turvajannitteen mukainen. Tämän Eurooppalaisen standardin mukaisen yksityiskohdan perusteella on joidenkin mallien kohdalla mahdollista lyhentä tätä etaisyyttä kuten ilmoitetuyleiskatalogissa. Jos kaasulla toimivan keittotason kayttöohjeet märärittävät suuremmasta etaisyydestä, tämä on otettava huomioon asennuksessa.

Imevassa mallissa savun poistoputken halkaisija ei saa olla pienempi kuin kuvun liitos.

Vaakasuorissa osissa putkessa on olta vievä kallistus (noin 10% ylöspän, jotta ilma johtuu ulos tilasta.

Välta mutkia ja varmista, etta putkien pitus on minimoitu.

Noudata voimassa olevia ilman ulkoilmaan poistoa koskevia märäyksiä

Jos kaytossa on samanaikaisesti muita kaasulla tai muilla poltoaineilla toimivia laitteita (lammityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien märäysten mukaisesti.

Asennusohjeet: katso tämän käyttooppaan osa "0".

SAHKÖLITÄNNAT

(osa tarkoitetu vain putkiliitosten tekemiseen pateville henkilöille)

HUOMIO!

Ennen minkään toimenpiteen tekemistä kuvun sisällä, irrota laite sahköverkosta.

Varmista, ettei kuvun sisallä irtoa tai leikkaudu sähköjohtoja; jos nain tapahtuu ota yhteytä lahimpään huoltopalveluun. Sähkoliitäntöjen tekemistä varten, ota yhteytä asiantuntevaan henkilöstöön.

Liitannat on tehtavā voimassa olevien lakien mukaisesti. Varmista, etta erotusventti la sahköjärestelmä kestävät laitteiston kuormituksen (katso teknisten ominaisuksien kyltti kohdassa B). Jotkut laitetyypit saatetaan toimittaa johdolla ilman pistoketta; tassapauksessa käytä standardoitua pistoketta, ottamalla huomion, etta:

• kelta-vihrea johto on tarkoitettu maadoitukseen,
• sininen johto on nollajohto,
• ruskea johto on vaiejohto, johto ei saa päästä kosketuksiin kuumien osien kanssa, joiden lampötila on yli 70^
• asenna virtajohtoon kuormitukseen sopiva pistoke ja liita se asianmukaiseen turvapistokkeseen.
  Jos kiinteä laitteisto ei ole varustetu virtajohdolla ja pistokkeella, tai muulla laitteella, joka varmistaa erotuksen verzcosta, koskettimien avausetäisyydellä mahdollistaen taydellen katkaisun III ylijännitekategorian olosuheissa, ohjeiden on osoitettava, etta namä virrankatkaisulaitteet ovat olemassa sähköverkossa asennusta koskevien märäysten mukaisesti.
  Keltainen/vihrea maajohto ei saa katketa virtakatkaisijan kautta.
  Ennen laitteen yhdistämista sähköverkkoon, varmista etta:
• virransyötn jännite vastaa teknisten ominaisuksien kyltissä annettua arvoa.
• maadoituspistoke on oikea ja toimii.
• villi, vii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii, viii
• yleiskatkaisija tai -pistoke on helposti ulottuvilla laitteaston ollessa asennettu.

Valmistaja ei ota mitään vastuuta,Jos turvamäräyksiä ei ole noudatetu.

LIESIKUPU ilman ulos johtava versusio (imu)

Tässä versiossa keittän savut ja höryt johdetaan ulkotilaan poistoputken kautta.

Poistojohndin, joka tulee ulos kuvun ylaosasta, on liettavä putkeen, joka johtaa savut ja hovryt ulkoiseen poistoaukloon.

Tästä versiosta poistetaan aktivhiilisuodattimet,Jos olemassa; niiden irrottamiseksi katso ohjeet kohdasta F. Kun liesikupua käytetään samanaikaisesti muiden laitteiden kanssa, jotka käytävät kaasua tai muita poltoaineita, tilassa on olta viittäva tuuletus voimassa olevien märäysten mukaisesti.

Saksan poikkeus:

Kun liesikupua ja muulla kuin sahkollà toimivia laitteita käytetään samanaikaisesti, tilan negatiivinen paine ei saa ylittä 4 Pa (4 x 10-5 baaria).

Tässä versiosa ilma kiertä aktivihiilisuodattimien lapi puhdistusta varten ja takaisin keittiön sisälmaan.

KIERTOILMAKUPU

Tarkista, etta aktivihiilisuodattimet on asennettu moottoriin, jos nain ei ole asenna ne kuten neuvottu kohdan H ohjeissa.

Jos kupu toimitetaan suodattavalla versiolla, poista paluin estavä venttiili, joka on asennettu moottorin ulostulolitokseen.

Tehokkuuden vuoksi suosittelemme kayttamän kolmosnopeutta voimakkaiden hajuien tai hóryjen tapauksessa, kakosnopeutta normalaiolosuhteissa, ja ykkönsoneputta pitäämän ilma puhtaana matalalla sahkönergian kulutuksella.

Suosittelemme kännistämän kuvun keittämisen alussa ja pitämän sitä paällä, kunnes Hajut ovat havinneet.

TOIMINTA

1. PAINIKKEET VIDELLÄ NÄPPÄIMELLÄ

VALO-Painike

ON/OFF VALO

MOOTTORI - Painikkeet 1, 2, 3, OFF

1: käynnistäa moottorin miniminopeudelle
2: käynnistäa moottorin keskinopeudelle
3: kännistäa moottorin maksiminopeudelle
OFF: sammuttaa moottorin

2. VIRTAPAINIKKEET

Valopainike

• ON: valo palaa (painike valaisu);
• OFF: valo samunut;

Painike -

Painamalla painiketta vahennetaaan moottorin nopeutta.

1, 2 ja 3 nopeudet naytetan palavien led-valojen märällä, pois lukien valon ja ajastimen led-valot.

Painike +

Painamalla painiketta nostrtaa moottorin nopeutta.
1, 2 ja 3 nopeudet naytetaan palavien led-valojen märällä, pois lukien valon ja ajastimen led-valot.
(Versiossa, jossa on neljä nopeutta, painike + näytäv vilkkuvan valon. Nelosnopeus, tai intensivinen nopeus, on ajastetu ja noin 15 minuutin jälkeen moottori siirtyy automaattisesti kolmosnopeudelle).

Tila-painike

Toiminta: kuvun moottorin kännistys ja sammutus.

Toiminto haluttu nopeus antaa mahdollisuuden kaynnistaa moottori viimeisimmall sa mmutusa edelteneell nopeudella.

Valinnainen: kauko-ohjattava versio (saatavilla vain joissain malleissa).

VAROITUKSIA (kauko-ohjattava versio):

Aseta laite kauaksi sähkomagneettisten aaltojen lalteistä, jotka saattavat härirä kuvun elektroniikaea.

Maksimi toimintaetaisys on viisi metria. Täm etaisyys voi vaihdella, johtuen muiden laitteiden sahkomagneettisesta hairinnastä.

Kaukosäätimen valopainike; on/off-valo.

Painike - ja + nopeuden vähennys/lisäys (moottorin käynistämiseksi paina joko - tai +).

Ajastin-painike: katso alla olevat ohjeet.

Ajastin-painike ja suodattimien tayttyminen

Täm toiminnon avulla kupu sammuu automaattisesti, kun se on toiminut 15 minuuttia aikaisemmin asetetulla nopeudella (vikkuva valopainike).
- Noin 30 käytötnninn jälkeen painike ehdottaa metallisuodattimien pesua (painike palaa punaisena). Hälytskysen poistamiseksi paina ajastin-painiketta muutaman sekunnin ajan, kunnes punainen valo sammuu. Tämän jälkeen sammuta kupu ja käynnistä se uudelleen varmistaakesi hälytskysen poistumisen.

3. KAPASITIIVEN SÄHKÖINEN OHJAUS

1: Ajastin/Suodatinhalytys

Kiinteä PUNAINEN valo ilmoittaa rasvasuodattimien hälytyksesta (30 tunnin jälkeen). Tämän hälytyksen poistamiseksi ja aikalaskimen nollaamiseksi, pidä nappäntä painettuna kolme sekuntia.

Vilkkuva PUNAINEN valorimoittaa, etta ajastintoiminto on aktivoitu. Tamä toiminto voidaan aktivoida vain, jos nappäimen painamishetkellä (pitkä tai lyhyt painallus) moottori on jo pällä millä tahansa nopeudella. Tamä toiminto märittä kuvun itsestaan sammumisen 15 minuutin jälkeen.

Ajastin-toiminnon ollessa aktivoitu, kupu voidaan joka tapauksessa sammuttaa ja toiminto poistuu kaytostä. Ajastin-toiminto liittyy aina yhteen nopeuteen. Jos nopeutta vahdetaan, ajastimen ollessa aktivoitu, se kytkeytyy pois kaytostä.

2: 1. Nopeus

Jos LED-valo on sammunut, nappäimen painallus käynnistää kuvun 1. nopeudella ja sytyttä vastaavan LED-valon. Toiminto aktivoitu nappäimen vapautuksesta.

Jos LED-valo on sammunut ja toinen nopeus on pällä, nappämen painallus merkitsee 1. nopeuden valintaa, vastaava LED-valo sytty ja aiemmin valitun nopeuden LED-valo sammuu.

LED-valon ollessa päälä nappäimen painallus sammuttaa LEDin ja MOOTTORIN.

LED-valo sommuneena nappäimen pidempi painallus (vah. 3 s) aktivi jakso-toiminnon. Jakso-toiminnon aikana (kesto 24 h) LED-valo vilkkuu. Tämän toiminnon aktivoinnista kupu pysyy pällä yhden tunnin 1. nopeudella, sen jälleen se sammuu kolmeksi tunniksi ja aktivoituuu taas tunniksi. Nämä jaksot toistuvat märäajan loppuun saakka.

Kun tamä toiminto on aktivoituna, et voi valita muita nopeuksia. Tämän toiminnon lopettamiseksi, pidä nappäintä 2 painen tuna vähintään kolme sekuntia.

3: 2. Nopeus

Jos LED-valo on sammunut ja toinen nopeus on päälä, nappäimen painallus (lyhyt tai pidempi) merkitsee 2. nopeuden valintaa, vastaava LED-valo syttyy ja aiemmin valitun nopeuden LED-valo sammu.

Jos LED-valo on sommunut ja mitaän nopeutta ei ole aktivoitu, nappämen painallus ei vaikuta mihinkän.

LED-valon palaessa nappämen 3 painallus ei vaikuta mihinkän.

Kuvun sammuttamiseksi on valittava ensin 1. nopeus, ja painettava sitten nappäintä uudelleen.

4: 3. Nopeus

Jos LED-valo on sammunut ja toinen nopeus on päällä, nappäimen painallus (lyhyt tai pidempi) merkitsee 3. nopeuden valintaa, vastaava LED-valo syttyy ja aiemmin valitun nopeuden LED-valo sammu.

Jos LED-valo on sommunut ja mitaän nopeutta ei ole aktivoitu, nappämen painallus ei vaikuta mihinkään.

LED-valon palaessa nappaimen 4 painallus ei vaikuta mihinkaan.

Kuvun sammuttamiseksi on valittava ensin 1. nopeus, ja painettava sitten nappäntä uudelleen.

5: 4. Nopeus

Jos LED-valo on sammunut ja toinen nopeus on päällä, nappäimen painallus (lyhyt tai pidempi) merkitsee 4. nopeuden valintaa, vastaava LED-valo syttyy ja aiemmin valitun nopeuden LED-valo sammu.

Jos LED-valo on sommunut ja mitaën nopeutta ei ole aktivoitu, nappäimen painallus ei vaikuta mihinkään.

LED-valon palaessa nappaimen 5 painallus ei vaikuta mihinkaan.

1. nopeuden on pysytävā päällä enintään 14 minuuttia, sen jälkeen sen on palattava 3. nopeuteen.

Kuvun sammuttamiseksi on valittava ensin 1. nopeus, ja painettava sitten nappäintä uudelleen.

Valo: Nappaimen T6 lyhyt painallus sytyttaa ja sammuttaa valon. Nappain T6 sytty, jos valo palaa.

Remote Binding (lisävaruste): Moottorin ja valon ollesa sammunut, nappämen T6 pidempi painallus aktivi kauko-ohjauksen laiteparin muodostuoiminnon. Nappäin T6 vilkkuu enintään 10 sekuntia. Vilkunnan aikana on painettava vähintään yhtä kaukohjainen nappäintä. Toiminto kytkeytyy pois, kun 10 sekuntia on kulunut tai ennen, jos havaitaan yhteensopiva kauko-ohjain.

Näppänten painallusten hallinta:

Pidempi painallus = sormi nappäimellä vähintään kolmen sekunnin ajan, toiminto aktivoituu painalluksen aikana.

Lyhyt painallus = sormi nappaimella vahemman kuin kolme sekuntia, toiminta aktivoituu nappaimen vapautuksesta.

Kauko-ohjaus (lisavaruste): Aseta laite kauaksi sahkomagneettisten aaltojen lalteista, jotka saattavat hairitta kuvun elektronikkaa.

Maksimi toimintaetaisys on nelj metria. Tam etaisys voi vahdella, johtuen muiden laitteiden sahkomagneettisesta hairinnastä.

SUODATTIMET POISTAMINEN JA VAIHTO

1. METALLISUODATTIMET

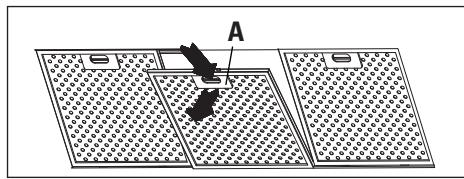

Metallisen rasvanpoistosuodattimen poistamiseksi on kaytettävahkva A, kunnes se tulee ulos etukiskosta; tän jälkeen kallista sitä alaspain ja tuo se ulos takakiskosta. Asennusta varten tee toimenpide toisin pän.

Kupu, joissa paneeli kehämäistä imua varten:

• avaa paneeli (katso kuva 1). Metallisen rasvanpoistosuodattimen poistamiseksi käytä kahvaa A.

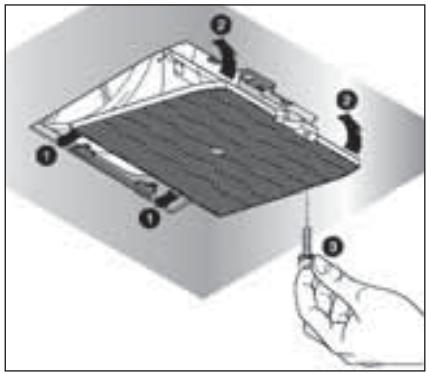

2. AKTIVIHIILISUODATTIMET

Aktivhilisudattimien vaihtoa varten toimi seuraavasti: poista metallisudattimet, kuten neuvottu yllä. Nain pääset helposti käsiksi kahteen suodattmeen, jotka on kiinnitety savujohtimen oikeaan ja vasempaan laitaan.

Asennusta/vaihtoa varten, katso kuva.

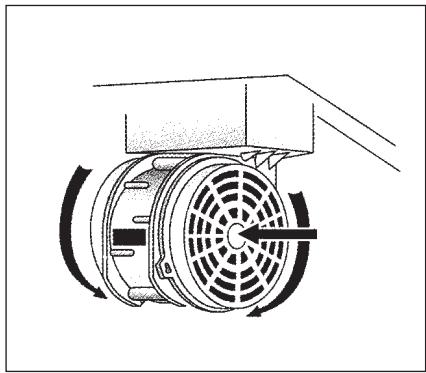

Kuvuissa, joissa on moottorikammio, suodatin sijaitsee kammion alaosassa. Asennusta/VAihtoa varten, katso kuva.

Uusien hiisusuodattimien tilausta varten, ota yhteyttä jälleenmyyjän/jakelijaan.

VAIN ITALIA: Lataa asia koskeva suodattimen tilauslomake sivulta: www.falmec.com (mene huollon pudotusvalikkoon).

3. Irrotettava paneeli

Panelin irrottamiseksi noudata kuvan H3 ohjeita.

VALAISTUS ASENNUS JA VAIHTO

1. VALAISIN

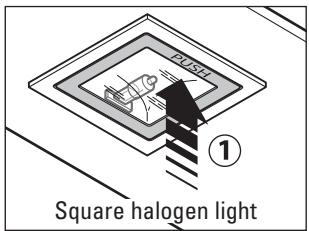

"Square halogen light" valaisimen vaihtaminen:
a) Varmista, etta laite on irrotettu sahkoverkosta.
b) Avaa paneeli täysin 90^ asteen kulmaan (katso kuva) painamalla PUSH
c) Vaihda lamppu samanlaiseen (halogeeni max 20 W, 12 Volt liitin G4).
d) Sulje paneeli. Jos paneeli ei sulkeudu oikein, toista kohdan b toimenpiteet.

2. LED-VALAISIN

Tässä tapauksessa kupu on varustetu normalaikäytössä erittäin tehokkailla, vähän kuluttavilla jakestävillä led-valaisimilla. Ledvalaisimen vaihto on annettava patevien teknikoiden tehtäväksi, käytäen vain alkuperäisia varaosia.

3. LOISTEVALAISIN

Loisteputken vaihto

a) Kytke laite pois sahkoverkosta;
b) Poista mahdollinen teräspaneeli avaamalla kiinitysruuvit;
c) Poista loisteputki kiertamällä sitä 90^ ja vaihda se toiseen samanlaisilla omnaisuksilla varustettuun maliin (8W-13W-21W-28W malista riippuen);
d) Liitta laite takaisin sahkoverkloon.

L HUOLTO JA PUHDISTUS

Sännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa. Erityisesti on huomioitava metalliset rasvanpoistosuodatimet ja aktivihilisuodattimet. Toistuva suodattimien ja niiden tukirakenteiden puhdistus varmistaa, ettei kupuun keränny rasvaa, joka voi aiheuttaa tulipalovaaran.

1. METALLISET RASVANPOISTOSUODATTIMET

Suodattimien tehtavan on pidattt rasvamolekyylej, mink vuksi suositlemmne niiden pesemistkerran kukaudessa kuumalla
vedell ja pesuaineella, valtaen niiden taitamista. Odata, etta ne ovat kuvuneet kunnolla ennen niiden asennusta. Irrotusta ja asennusta varten katso ojeet kohdassa H1. Suositlemmtoistamaan toimenpiteen sannollisesti.

2. AKTIVIHIILISUODATTIMET

Niiden tehtävänä on pidattä niiden lapi virtaavan ilman hajuja. Puhdistetu ilma palautetaan keittiöön suodattimien lapi menon jälkeen. Aktivihiilisuodattimia ei voi pestä ja ne on vaihettava keskimärin joka 3. - 4. kuukausi (riippuen käytõstä). Aktivihiilisuodattmien vaihtoa varten noudata ohjeita kohdassa H2.

3. ULKOINEN PUHDISTUS

Suosittelemme puhdistamaan kuvun ulkoiset pinnat vahintaan joka 15. paivä, jotta valtat oljysten ja rasvaisten ainsten tartumisen teräksen pintaan.

Kuvun puhdistus tapahtuu käytämällä kontostaa liina ja neutraalia nestemäistä puhdistusainetta tai denaturoitua alkoholia.

Jos kaytössä on materiaalin tahrastokäsittely (Fasteel), suorita puhdistus vain vedellä ja neutraalilla saippualla käytäen pehmeäa liinaa ja huolehtien huolellisesta huuhtelusta ja kuivauksesta. Älä kaytä hankaavia aineita sisäläviä tuotteita, hankaavia liinoja tai yleisesti myytäviä teräksen puhdistukseen tarkoitettuja liinoja. Hankaavien aineiden tai karkeiden liinojen käytö vahingoittaa lopullisesti teräksen pintakäsittelyn.

Näiden varoitusten noudattamatta jättäminen johtaa vääjäämttä teräksen pinnan huonontumisen.

Nämä varoitukset on sälytettäv yhdessä kuvun ohjekirjan kanssa. Valmistaja ei vastaa näiden ohjeiden noudattamatta jättämisetä.

4. SISÄINEN PUHDISTUS

On kielletty puhdistaa nesteillä tai liuottimilla sähköisä osia tai moottoriin littyviä osia kuvun sisällä.

Älä käytä hankaavia aineita sisälävi tuotteita. Suorita kaikki nämtoimenpiteet irrottamalla etukäteen laite sähköverkosta.

M TAKUU

Uudella laitteellasi on voimassa oleva takuu.

Takuuehdot on annette seikkaperäisesti tämän kirjasen viimeisellä sivulla.

Valmistaja ei vastaa mahdollisista epatasmllisyksistä tassā ohjekirjassa, jotka johtuvat paino- tai kirjoitusvirheista. Valmistaja pidattä oikeuden tehdä tuotteisiinsa nakemiänsa vaadittavia tai tarvittavia muutoksia, myös käytettävyden kannalta, vaarantamatta toimintaa ja turvallisuutta koskevia perusominaisuksia.

ASENNUSOHJEET LAATIKKOMALLINEN KUPU

Vaihe 1

• Nojaa tukitanko (A-Kuva 1) seinäle, märiritetylle korkeudelle keittotasosta summan X + Y + 320 mm arvon mukaisesti.
• Tarkista vaakasuora linjaus vesivaa'alla ja merkitse tangon paihin kaksi porauskohtaa.
• Poraa, aseta kaksi 0.8mm kiinnystulppaa paikoilleen ja kiinnta tanko vastaavilla ruuveilla.

Vaihe 2

• Kiinnitä kupa tukitankoon (Kuva 2).

• Säädä kuvun paikkaa kiinityssosten ruuvien avulla (Kuva 2). Ylempi ruvi (B) säätä etäisyytä seinästä, alempi ruvi (C) pystysuntaista liukua.

Vaihe 3

• Vättäksesi kuvun irtoamista johtuen alta tulevasta paineesta, kiinnitä kupu seinälle kiinntystulpan ja vastaavan ruuvin avulla käytämällä kuvun takana olevia reikiä tai kannen kiin尼斯osia.
  Imuversion tapauksessa yhdistä tuulettimen ulostuloliiitos ukoiseen poistoputkeen asianmukaisten putkien avulla.
• Suorita sahkölitännät vasta, kun olet kytkenyt sahkövirran pois kuvusta.

Vaihe 4

• Aseta jatkokappale (H) poistoputken suojaan (G) ja kiinnitä kokonaisus kuvun runkoon kahdeksan ruuvin avulla.
• Pidennä jatkokappaletta (H), kunnes sauvat halutun korkeuden.
• Kun paras mahdollinen asento on lóydetty, nojaa Kannatin (L) seinään, tarkista vesivaa'alla vaakasuorius ja merkitse päähin kaksi porauskohtaa.
• Poraa, aseta kaksi 4mm kiinnystulppaa paikoilleen ja kiinittä kannatin (L) vastaavilla ruuveilla.
• Kiinnitta jatkokappale (H) kannattimeen (L) ruuveilla (M).
• Kytke kuvun viransyöttö noudattamalla voimassa olevia märäyksiä (osa D).

ADVARSLER
