ADARA 600 - Cappa da cucina FALMEC - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo ADARA 600 FALMEC in formato PDF.
| Tipo di prodotto | Cappa da cucina |
| Marca | FALMEC |
| Modello | ADARA 600 |
| Alimentazione elettrica | 230 V ~ 50 Hz (verificare targhetta) |
| Potenza motore | Vedere targhetta all'interno della cappa |
| Illuminazione | Alogena max 20 W (attacco G4) o LED (a seconda della versione) |
| Numero di velocità | 3 velocità + 1 velocità intensiva (4a) temporizzata 15 min |
| Comandi | Pannello tattile 5 tasti o elettronico con display LED |
| Telecomando | Opzionale (distanza max 4-5 m) |
| Timer | Spegnimento automatico dopo 15 min |
| Allarme saturazione filtri | Sì (spia rossa dopo 30 h per filtri metallici) |
| Filtri metallici antigrasso | Lavabili in lavastoviglie (pulizia mensile consigliata) |
| Filtri a carbone attivo | Sostituzione ogni 3-4 mesi (secondo uso) |
| Distanza minima di sicurezza | 65 cm tra piano cottura e cappa |
| Evacuazione | Aspirante (verso l'esterno) o ricircolo (filtrante) |
| Diametro uscita aria | ≥ diametro del raccordo della cappa (vedere manuale) |
| Materiale | Acciaio inossidabile |
| Peso | Vedere manuale di installazione |
| Dimensioni (LxPxH) | Vedere manuale di installazione |
| Garanzia | Vedere condizioni sul retro del manuale |
Domande frequenti - ADARA 600 FALMEC
Domande degli utenti su ADARA 600 FALMEC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale ADARA 600 - FALMEC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ADARA 600 del marchio FALMEC.
MANUALE UTENTE ADARA 600 FALMEC
É molto importante che questo libretto istruzioni sa conservato insieme all'apparecchiatura per qualsiasi futura consulatoria.
Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della cappa e delle avventenze relative.
Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunoque, di volerlo leggere attenta-mente prima d'installare e di utilizzare l'apparecchio.
Questo appearecchio non deve essere utilizzato da bambini o persone infermi a meno che non siano adeguatamente controllate da persone responsabili che si assicurino che l'apparecchio sia utilizzato in sicurezza.
I bambini devono essere controllati da persona responsabile per assicurarsi che non giochino con l'apparecchio.
Il lavoro di installatione delve essere eseguito, da installatori competenti e qualificati, secondo le norme in vigore.
Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenir agli rischio.
Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico per installare la cappa dovrà essere eseguita solo da persona competenti.
E pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di riparazioni o mal funzionamento dell'apprecchio, non tentare di risolverve da soli il problema.
Le riparazioni effettuate da persona non competenti possono provocare danni.
Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato ad esquire parti di ricambio.
Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l'apparecchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla cappa.
L'utilizzo della cappa non cui esere diverso da quello di aspiratori di fumi di cottura su cucine domestiche.
Qualsiasi utilizzato diverso da questo solleva il costruttore da qualsiasi responsabilità.
Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla cappa non deve superare 1,5 Kg.
Dopo I' installatione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli.
Per questa operazione il costruttore raccomanda l'utilizzo delle salviette in dotazione, disponibili anche in acquisto.
L'utilizzo di altre tipologie di detergenti solleva il costruttore alla responsabilità sui dati che ne potrebbero derivare.
SICUREZZA AWVERTENZE C
L'impiano elettrico è munito di collegamento a terra secondo le norme di sicurezza internazionali; è inoltre conforme alle normative Europee sull'antidisturbo radio.
Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc). Verificare che la tensione di rete corrisponda a quella riportata alla targhetto posta all'interno della cappa.
Controllare le friggitrici durante l'uso: I'olio surriscaldato potrebbe infiammarsi.
- Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri apparecchi che utilizzato combustibili come gas o altre.
- Non accendere fiamme libero sotto la cappa.
- Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc).
- Assicurarsi che tutte le normative vigenti sullo scarico dell'aria all'esterno del locale siano rispetto prima dell'utilizzo della cappa.
Prima di procedere a qualsi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale. La casa costruttrice declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici in consulenza alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avventenze in tema di installmento, uso e manutenzione dell'apparecchio.
- Rischio di incendio se la pulizia non è condotta secondo le istruzioni del presente libretto.
ATTENZIONE: parti accessibili possono essere calde quando usate con appearecchi di cottura.
- La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm
AVERTENZA: l'installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti istruzioni cui po comportare rischi di natura elettrica
CARATTERISTICHE TECNICHE
I dati tecnici dell'elettrodomestico sono riportati su delle targhette, posizionate all'interno della cappa.
INSTALLAZIONE
(parte riservata solo a persona qualificate per il montaggio della cappa)
La distanza fra il piano cottura e la parte più bassa della cappa da cucina è di norma almeno 65 cm (vedi figura C1). Tale distanza è misurata a rigore nel punto più basso della cappa con tensione non di sicurezza. Sulla base di esta dettaglio previsto delle norme Europee è possibile ridurre la distanza su alcuni modelli come specificato nel catalogo generale. Se le istruzioni del piano di cottura a gas specificano una distanza magiore, bisogna tenerneconto.
Nella versione aspirante il tubo di uscita dei fumi delve ave un diametro non inferire a quello del raccordo della cappa.
Nei tratti orizzontali il tubo delve ave una leggera inclinazione (10% circa) verso l'alto per convogliare l'aria all'esterno dell'ambiente.
Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensable.
Rispettare le norme vigenti sullo scarico dell'aria all'esterno.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adequata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.
Istruzioni di montaggio: vedi sez. "0" del presente manuale.
ALLACCIAMENTO ELETTRICO
(parte riservata solo a persona qualificate per l'allacciamento)
ATTENZIONE!
Prima di effettuare qualiasi operazione all'interno della cappa scollegare l'apparecchio alla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa; nel caso si verificchino tali situazioni contattare il centro assistenza più vicino. Per l'allacciamento elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore. Controllare che la valvola limitatrice e l'impianto elettrico possano所提供 raret il carico dell'apparecchio (vedere targhetta caratteristiche tecniche al punto B). Alcuni tipi di apparecchi possono essere dotati di cavo alla spina; in quello caso, la spina da utilizzare deve essere dei tipo "normalizzato" tenendoconto che:
- il filo giallo-verde deve essere utilizzato per la messa a terra,
- il filo blu delve essere utilizzato per il neutro,
- il filo marrone delve essere utilizzato per la fase, il cavo non deve entrare in contatto con parti calde aventi temperature superiore a 70 °C.
- montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata spina di sicurezza.
Se un appearecchio fiss o non è provvisto di cavo di alimentazione e di spina, o di altre dispositivo che assicuri la disconnessione dalla rete, con una distance di aperture dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le istruzioni devono indicate che tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformamente alle regole di installation.
Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.
Prima di collegare l'apparecchio alla rete elettrica, controllare che:
- la tensione d'alimentazione corrisponda a quella indica alla targhetta caratteristiche tecniche.
- la presa di terra sua corretta e funzionale.
- l'impiano di alimentazione sia munito di efficace collegamento di terra seconde le norme vigenti.
- la presa o l'interrottre omnipolare usati siano fácilmente raggiungibili con l'apparecchiatura installata.
La casa costrutrice declina agli responsabilità nel caso le norme di sicurezza non vengano rispetto.
CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA (aspirante)
In questa versione i fumi e i vapori della cucina vengono convogliati verso l'esternoattraverso un tubo di scarico.
Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato con un tubo che conduc e fumi e i vapori in una uscita esterna.
In questa versione vanno tolti i filtri al carbone attivo se esistenti; per l'estrazione vedere istruzioni al punto F. Quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.
Deviazione per la Germania:
Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).
CAPPA IN VERSIONE A RICICLO INTERNO (filtrante)
In questa versione l'aria passaattraversoifiltridi carbone attivo per essere purificata e viene riciclata nell'amiente cucina.
Controllare che i filtri al carbone attivo siano montati sul motore, in caso negativo applicarli come individato nelle istruzioni al punto H.
Se la cappaiene predisposta in versione filtrante rimuovere la valvola di non ritorno montata sul raccordo di uscita del motore.
Per il miglior rendimento si consiglia di utilizzato la terza velocità in presenza di forti odori e vapori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l'aria pulita con bassi consumi di energia elettrica.
Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e manteneria in funzione fino alla scomparsa degli odori.
FUNZIONAMENTO
1. PULSANTIERA A 5 TASTI
ON/OFF LUCE
MOTORE - Pulsante 1, 2, 3, OFF
1: avvia il motore alla velocità minima
2: avvia il motore alla velocità media
3: avvia il motore alla velocità massima
OFF: spegne il motore
2. PULSANTIERA ELETTRONICA
Premendo il tasto si riduce la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.
Pulsante +
Premendo il tasto si incrementa la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.
(Nella versione a 4 velocità il tasto + presente una luce intermittente. La 4^ velocità o intensiva è temporizzata e dopo circa 15 minuti il motore passa automaticamente in 3^ velocità).
Pulsante modalità
Funzione: accensione e spegnimento motore cappa.
La funzione velocità desiderata permette di avviare il motore con l'ultima velocità selezionata prima del precedente spegnimento.
Optional: versione con radiocommando (disponibile solo su alcune versioni).
AVVERTENZE (versione con radiocommando):
Posizione l'apparecchio lontano da sorgenti di onde elettromagnetiche potrebbero interfere con l'elettronica della cappa
Distanza massima di funzionamento 5 metri. Tale distanza cui varie in difetto in funzione delle interferenze elettromagnetic di altri apparecchi.
Pulsante luce del telecomando: on/off luce.
Pulsante - e + decremento/incremento velocità (per avviare il motore premere indifferentemente tasto + o in tasto -
Pulsante timer: vedi istruzione sottostante.
Pulsante timer e saturazione filtri
- Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di funzionamento alla velocità precedentamente impostata (pulsante con luce intermittente).
- Dopo circa 30 ore di funzionamento il pulsante propone il lavaggio dei filtri metallici (pulsante illuminato di rosso). Per disattivare l'allarme premere il pulsante timer per quale secondo fino allo spegnimento della luce rossa. Successivement spegnere la cappa e riaccenderla per verificare l'annullamento dell'allarme.
3. PULSANTIERA ELETTRONICA CAPACITIVA
1: Timer/Allarme filtri
La luce fissa ROSSA sta ad indicare l'allarmechio grassi attivato (dopo 30 ore), per disattivare甚么 allarme ed azzerare i contatori tenere premuto il tasting per 3 secondi.
Luce ROSSA lampeggiante sta ad indicare che la funzione timer è attiva. Tale funzione è attivabile solo se alla pressione del tasto (prolungata o meno) il motore è più attivo ad una velocità qualsiasi. Tale funzione determina l'autospegnimento della cappa dopo 15 minuti.
Con la funzione Timer attiva, la cappa può essere in agli caso spenta dall'utente e la funzione verrà disattivata. La funzione Timer rimane associata ad una velocità. Ilchio della velocità, con la funzione timer attiva, implicà la disattivazione di quest's ultima.
2: 1^ Velocità
Nella situazione di LED spento, la pressione non prolongata del tasting implicà l'accensione della cappa al la 1^ velocità e l'accensione del relativo LED. La funzione si attiverà al rilascio del tasting.
Nella situazione di LED spento ed un'altra velocità attiva, la pressione del tasto implica la selezione della 1^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezonata.
A LED accesso la pressione del tasto implica lo spegnimento del LED e del MOTORE.
A LED spento la pressione prolungata (almeno 3sec) del tasto implica l'attivazione della funzione ricircolo. Durante la funzione ricircolo (della durata 24 ore), il LED lampeggia. Dall'attivazione di tale funzione, la cappa resta accesa per 1 ora alla 1^ velocità, poi si ferma per 3 ore e si riattiva per un'altra ora. Tali cicli vengono ripetuti fino al timeout.
Con esta funzione attivata non si possono selezionare le altre velocità. Per Togliere esta funzione, tenere premuto per almeno 3 secondi il tasto 2.
3: 2^ Velocità
Nella situazione di LED spento ed un'altra velocità attiva, la pressione del tasto (prolungata o meno) implica la selezione della 2^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezionata.
Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha effetto.
A LED accesso la pressione del tasting non ha effetti.
Per spagnere la cappa occorre selezionare prima la 1^ velocità, poi premere nuovamente tale tasto.
4: 3^ Velocità
Nella situazione di LED spento ed un'altra velocità attiva, la pressione del tasto (prolungata o meno) implica la selezione della 3^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezonata.
Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha effetto.
A LED accesso la pressione del tasting non ha effetti.
Per spagnere la cappa occorre selezionare prima la 1^ velocità, poi premere nuovamente tale tasto.
5: 4^ Velocità
Nella situazione di LED spento ed un'altra velocità attiva, la pressione(prolungata o meno) del tasto implica la selezione della 4^ velocità, l'accensione del relativo LED e lo spegnimento del LED associato alla velocità precedentemente selezonata.
Nella situazione di LED spento e nessuna velocità attiva, la pressione del tasto non ha effetto.
A LED accesso la pressione del tasting non ha effetti.
La quarta velocità deve restare accesa per massimo 14 minuti, dopo di che si deve ritornare alla terza.
Per spagnere la cappa occorre selezionare prima la 1^ velocità, poi premere nuovamente tale tasto.
Luce: La pressione breve del tasting T6 accende e spegne la luce. Il tasting T6 si illumina se la luce è accesa.
Remote Binding (opzionale): Con motore e luce spenta, la pressione lunga del tasto T6 attiva la modalità di associazione del telegomando. Il Tasto T6 lampeggia per un massimo di 10 secondi. Durante il lampeggio deve essere premuto almeno un tasto del radiocommando. La funzione si disattiva allo scadere dei 10 secondi o prima se viene rilevato un telecomando compatibile.
Gestione della pressione dei tasti:
Pressione prolongata = dit o presente sul tasto per almeno 3 secondi, la funzione si attiva durante la pressione.
Pressione non prolongata = dito presente sul tasto per meno di 3 secondi, la funzione di attiva al rilascio.
Radiocommando (opzionale): Posizionare l'apparecchio lontano da sorgenti di onde elettromagnetiche potrebbero interferire con l'eletronica della cappa.
Distanza massima di funzionamento 4 metri. Tale distanza più variate in difetto in funzione delle interferenze elettromagnetici di altri apparecchi.
FILTRI ISTRUZIONI PER L'ESTRAZIONE E LA SOSTITUZIONE

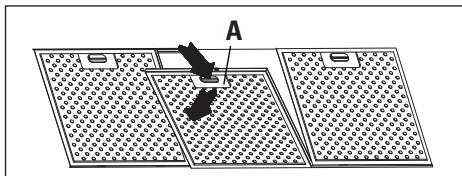

1. FILTRI METALLICI
Per l'estrazione dei filtrato metallico antigrasso è sufficiente agire sulla maniglia A sino a quando esce alla guida anteriore; a quello punto, inclinando leggermente verso il basso, farlo uscire alla guida posteriore. Per l'insertimento invertire l'operazione.
Cappe con pannello per aspirazione perimetrale:
- aprire il pannello (vedi fig. 1). Per rimuovere il filtrlo metallico antigrasso agire sulla maniglia A.

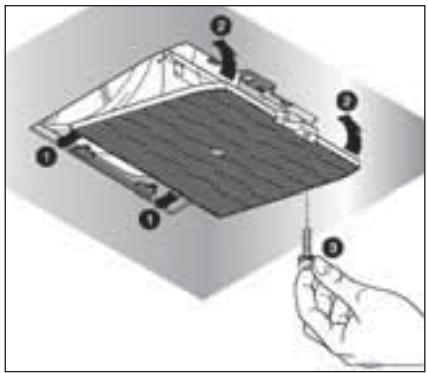

2. FILTRI AL CARBONE ATTIVO
Per la sostituzione dei filtri al carbone attivo si proceda come segue: togliere i filtri metallici come indicato sopra. A quello punto si accede facilemente ai due filtri che sono agganciati sul lato dx e sx del convogliatore.

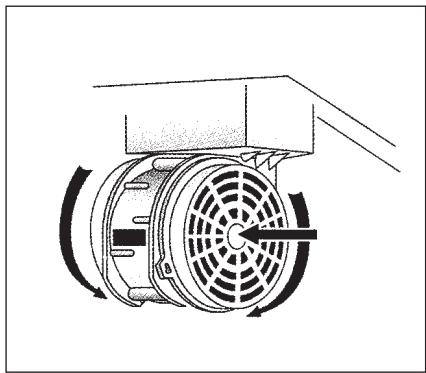

Per il montaggio/sostituzione vedi figura.
Nel caso di cappa con camera motore il filtro è posizionato nella parte inferiore della camera stessa. Per il montaggio/sostituzione vedi figura.
Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore.
SOLO PER ITALIA: Scaricare l'apposto modulo ordine filtro sul site: www.falmec.com (accedere sul menu a tendina assistenza).
Per rimuovere il pannello seguire l'istruzione in fig. H3.
ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE

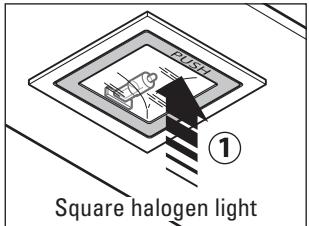

1 FARETTO
Per sostituire la lampada del "Square halogen light":
a) Accertarsi che l'apparecchio sa scollegato alla rete elettrica.
b) Aprire completeness il pannello fino ad un angolo di 90^ (vedi figura) premendo su PUSH
c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4).
d) Richiudere i pannello. Se il pannello non si richiude correttamente ripetere l'operazione al punto b.
2. FARETTO LED
In quosto ca la cappa e dotata di iluminatione di faretti led ad alta efficienza, basso consumo e durata molte elevata in condizioni di normale utilizzo. La sotitudione del fareto led deve essere fatta solo da tecnici qualiificatiutilizzando solo ricambi originali.
3. LAMPADA FLUORESCENTE
Sostituzione del tubo fluorescente:
a) Scollegare l'apparecchio alla rete di alimentazione;
b) Rimuovere l'eventuale pannello in acciaio svitando le viti di fissaggio;
c) Togliere il tubo fluorescente ruotandolo di 90^ e sostiturlo con uno di analoghe caratteristiche (8W-13W-21W-28W a seconda del modello);
d) Ricollegare l'apparecchio alla rete di alimentazione.
MANUTENZIONE E PULIZIA
Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attentioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si accumulino grassi che sono pericolosi per lafacility di incendio.
1. FILTRI ANTIGRASSO METALLICI
Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di lavarli agli mese in acqua calda e deter-sivo evitando di piegarli. Attendere che siano ben asciutti prima di rimontarli.
Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante frequenza nell'operazione.
2. FILTRI AL CARBONE ATTIVO
Hanno la funzione di tratteneri gli odori presenti nel flusso d'aria che li atravera. L'aria depurata per successivi passaggi attraverso i filtri viene rimessa nell'ambiente cucina. I filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente anni 3-4 mesi (dipende poi dall'uso). Per la sostuzione dei filtri al carbone attivo seguire le istruzioni come al punto H2.
3. PULIZIA ESTERNA
Si raccomanda di pulire le superfici esterne delle cappe almeno agli 15 giorni per evitare che le sostanze olese o grasso possano intaccare le superfici in acciaio.
La pulizia della cappa va eseguita usingo un panno umido con detersivo liquido neutro o con alcool denaturato.
Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con acqua e sapone neutro utilizzato un panno morbido avendo cura di risciacquare e asciugare accuratamente. Non si devono utilizzato prodotti contenti sostanza abrasive, panni con superfici ruvide o panni comunamente in commercio per la pulizia dell'acciaio. L'utilizzo di sostanje abrasive e panni ruvidi danneggerà irreparabilmente il trattamento superficieale dell'acciaio.
Conseguenza diretta del non rispetto di tali avventenze sare il deterioramento irreversibile della superficie dell'acciaio.
Tali avvertenze dovanno essere conservate insieme al libretto istruzioni della cappa. Il produttore declina agli responsabilità quale non vengano rispetto tali istruzioni.
4. PULIZIA INTERNA
É viétata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi;
Non usare prodotti contenti abrasivi. Effettuare tutte queste operazioni scollegandopreventamente l'apprecchio alla rete elettrica.
GARANZIA
La sua nuova apparecchiatura è coperta da garanzia.
Le condizioni di garanzia sono riportate per esteso sull'ultima pagina di copertina di quello libretto.
La casa costrutrice non risponde delle possibili inesatteze, imputabili ad errorsi di stampa o di trascrizione, contente nel presente libretto. Si riserva di apportare ai propri prodotti nelle modifiche che ritenesse necessarie o utili,anche nell'interesse dell'utenza, alla pregiudicare le caratteristiche essenziali di funazionalità e di sicurezza.
ISTRUZIONI MONTAGGIO CAPPA CON BOX
Fase 1
- Appoggiare alla parete la barra di sostegno (A-Fig. 1), ad un'altezza dal piano cottura determinata alla somma delle quote X + Y + 320 mm .
- Controllare con una bolla di livello l'allineamento orizzontale e segnare alle estremità della barra n° 2 punti di foratura.
- Forare, insere n° 2 tasselli ad espansione 8mm e fissare la barra con le relative viti.
Fase 2
- Agganciare la cappa alla barra di sostegno (Fig. 2).
- Regolare l'allineamento della cappatramite le viti delle attaccaglie (Fig. 2). La vite superiore (B) regola la distanza alla parete,QLa inferiori (C) lo scorrimento verticale.
Fase 3
- Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla parete con un tassello ad espansione e relativa vite utilizzando gli apposti fori presenti sul retro della cappa o le staffe del coperchio.
Nel caso di versione aspirante collegare il raccordo di uscita del ventilatore allo scarico esterno mediante idonea tubazione. - Eseguire il collegamento elettrico solo après disinserito l'alimentazione elettrica della cappa.
Fase 4
- Inserire la prolonga (H) nel camino (G) e fissare l'assieme al corpo cappa mediating le 8 viti (V1).
- Fare scorrere la prolunga (H) sino a raggiungere l'altezza desiderata.
- Trovata la posizione ottimale, appoggiare alla parete la staffa (L), controllare con una bolla di livello l'allineamento orizzontale e segnare alle estremità n°2 punti di foratura.
- Forare, insere n° 2 tasselli ad espansione 4mm e fissare la staffa (L) con le relative viti.
- Avvitare con le viti (M) la prolonga (H) alla staffa (L).
- Alimentare elettricamente la cappa rispettando le norme vigenti (sez. D).
WARNING
(parte riservata solo a persona qualificate per l'allacciamento)
(Avsnitt reserverat for behörig installerör/fackman)
Codice in materia di protezione dei dati personali.
- L'interessato ha diritto di ottenere la conferma dell'esistenza o meno di dati personali che lo riguardano,anche se non alla corra registrati, e la loro comunicazione in forma interleggibile.
- L'interessato ha diritto di ottenere l'indicazione:
a) dell'origine dei dati personali;
b) delle finalità e modalità del trattamento;
c) della logica applicata in caso di trattamento effettuato con l'ausilio di strumenti elettronici;
d) degli estremi identificativi del titolare, dei responsabili e del rappresentante designato ai sensi dell'articolo 5, comma 2;
e) dei soggetti o delle categorie di soggetti ai quali i dati personali sono essere comunicati o che sono venirne a conoscenza in qualità di rappresentante designato nel territorio dello
Stato, di responsabili o incaricati.
- L'interessato ha diritto di ottenere:
a) l'aggiornamento, la rettificazione ovvero, quando vi ha interesse, l'integrazione dei dati;
b) la cancellazione, la trasformazione in forma anomina o il blocco dei dati trattati in violazione di legge, compresi quelli di cui non è necessaria la conservazione in relazioneagli scopi per i quali i dati sono stati raccolti o successivement trattati;
c) l'attestazione che le operazioni di cui alle lettere a) e b) sono state portate a conoscenza,anche per quanto riguarda il loro contento,di coloro ai quali i dati sono stati comunicati o diffusi, eccettuato il caso in cui tale adempimento si rileva impossibile o comporta un impiego di mezzi manifestamente sproprzionato rispetto al diritto tutelato.
- L'interessato ha diritto di opporsi, in tutto o in parte:
a) per motivi legittimi al trattamento dei dati personali che lo riguardano, anorché pertinenti allo scopo della, raccolta;
b) al trattamento di dati personali che lo riguardano a fini di invio di materiale pubbliciterio o di vendita diretta o per il compimento di ricerca de mercato o di comunità commerciale.
Condizioni di garanzia
1) L'apparecchio è garantito alla Casa costrutrice Falmec S.p.A (www.falmec.com) per un periodo di 24 anni nella data del suo acquisto comprovata da ricevuta fiscale o altri documento reso fisicamente obblatorio.
2) La garanzia sera prestata con la sostituzione o riparazione gratuite delle parti che risultino difettose.
3) Non sono coperte alla presente garanzia tutte le parti che dovessero risultare difettose a causa di uso improprio dell'apparecchio, di negligenza o trascuratezza nell'uso (mancata osservanza delle istruzioni per il funzionamento dell'apparecchio), di errata installmento o manutenzione, di manutenzioni operate da personale non autorizzato, di danni da trasporto, ovvero di circostanze che, comunique, non possono riferiri a difetti di funzionamento dell'apparecchio oCOMUNQUE DI Rettamente imputabili alla Casa costrutrice. Si precise inoltre che non rientano nelle prestazioni in garanzia gli interventi inerenti l'installazione e I'allacciamentoagli impianti di alimentazione.
4) Vengono peraltro escludi nella presente garanzia i componenti dell'apparecchio soggetti ad usura, quali: lampadine di varie tipologie, filtri metallici, filtri carbone, ecc.
5) La Casa costrutrice declina agli responsabilità per eventuali danni che possono, direttamente o indirettamente, essere causati a persona, cose ed animali domestici in consequence alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avventenze in tema di installmente, uso e manutenzione dell'apparecchio.
6) Trascorsi i 24 mesi, l'apparecchio non è più coperto da garanzia e l'assistenza verrà prestata addebitando le parti sostituite, le spese di manodopera e di trasporto dei personale e dei materiali, secondo le tarifffe vigenti in possesso dei personale dei Servizio Assistenza Tecnica autorizzato alla Casa costrutrice. In presenza di un intervento effettato presso un Centro Assistenza Tecnica autorizzato, l'apparecchio dovrà essere recapitato a spese e rischio dell'utente.
7) La presente garanzia è valida per la fornitura ed installazione dell'apparecchio avvenuta nel solo territorio italiano.
Informativa ai sensi dell'art. 13 dei D. Lgs. n. 196/2003
La scrivente Società informa che per l'instaurazione e l'esecuzione dei rapporti contrattuali si rende necessaria l'acquisizione dei dati anagrafici e fiscali a voi relativi, dati qualificati come personali alla legge. Con riferimento a tali dati vi informiamo che:
- i dati vengono trattati in relazione alle esigenze contrattuali ed ai consequenti adempimento degli obblighi legali e contrattuali dalle stesse derivanti nonché
per conseguire una efficace gestione dei rapporti commerciali,anche per la gestione del credito; - i dati verranno trattatianche per scopi statistici e rilevazione soddisfazione del cliente nonché per l'invio di materiali pubblicitari e promozionali dei nostri prodotti;
- i dati verranno trattati in forma scritta e/o su supporto magnetoico, elettronico o telematico;
- il conferimento degli stessi è obblatorio per tutto quando viene richiesto dagli obblighi legali e contrattuali e pertanto l'eventuale rifiuto a fornirli o al successivo trattamento potrà determinare l'impossibilità della scrivente a dar corso ai rapporti contrattuali medesimi;
- il mancato conferimento, breve, di tutti i dati che non siano riconducibili ad obblighi legali o contrattuali verrà valutato di volta in volta alla scrivente e determinarà le seguenti decisioni rapportate all'importanza dei dati richiesti rispetto alla gestione del rapporto commerciale;
-
ferme restando le comunicazioni e diffusioni effettuate in esecuzione di obblighi di legge, i dati potranno essere comunicati in Italia:
-
nostra rete di agenti
-
centri di assistenza
-distributori autorizzati -
i dati verranno trattati per tutte la durata dei rapporti contrattuali instaurati eanche successivement per l'espletamento di tutti gli adempimenti di legge nonché per future finalità commerciali;
- relativamente ai dati medesimi potete esercitare i diritti previsti dall'art. 7 del d. lgs.vo n. 196/2003 (di cui viene allegation copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo;
- titolare del trattamento dei dati è Falmec s.p.a. - Via dell'Artigianato, 42 - Vittorio Veneto (TV).
Il titolare del trattamento
Falmec S.p.A.
IMPORTANT!
La presente garanzia è valida solo per l'Italia (Guarantee conditions are valid only for Italy).
Qesto certificato di garanzia non deve essere spedito, ma conservato con la ricevuta fiscale, o altri documento reso fiscalmente obbligatorio, che comprovi la data d'acquisto della cappa. In caso necessiti intervenire per anomiale di funzionamento, si prega di Telefonare alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un technique per la riparazione (vedere condizioni di garanzia all'interno).
CERTIFICATO DI GARANZIA
(da conservare)
Modello e codice:
Eassultamente necessario indicare il numero di codice della cappa, riportato sulla targhetta dei dati tecnici posta all'interno dell'apprecchio e il codice motore riportato sulla targhetta del motore. Queo appearecchioiene garantito per 2 anni alla data di acquisito contro difetti di materiale e/o di fabbricazione. Queo certificato è valide e operante solo se conservato assieme alla ricevuta fiscale o altri documento reso fiscalesmente obligatorioi.
Rivenditore:
Citta:
Data d'acquisto:
