| Tipo de produto | Exaustor (versão aspirante ou filtrante) |
| Marca | HOTPOINT |
| Modelo | SL 16 P /HA |
| Altura | 13,3 cm |
| Profundidade | 51,3 cm |
| Alimentação elétrica | 230 V / 50 Hz |
| Potência do motor | 100 W (modelo SL 19 FX), variável conforme o modelo |
| Potência de iluminação | 2 x 28 W (casquilho E14) |
| Tipo de lâmpada | 28 W, casquilho E14, 230 V, comprimento 67 mm |
| Velocidades de aspiração | Três velocidades: mínima, média, máxima |
| Versão de evacuação | Aspirante (evacuação externa) ou filtrante (reciclagem com filtro de carvão) |
| Distância mínima de segurança acima da placa de cozinhar | 60 cm (fogão elétrico), 75 cm (gás ou misto) |
| Manutenção dos filtros anti-gordura | Limpeza mensal: filtro metálico na máquina de lavar louça (ciclo curto, baixa temperatura) ou à mão; filtro de papel para trocar uma vez por mês |
| Manutenção do filtro de carvão | Substituição a cada 4 meses no máximo (não lavável, não regenerável) |
| Limpeza do aparelho | Com um pano húmido e detergente neutro; não usar álcool nem produtos abrasivos |
| Tipo de instalação | Parede ou teto; prever buchas adequadas ao suporte |
| Normas de segurança | EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; diretivas de baixa tensão 2014/35/UE e CEM 2014/30/UE |
| Peso | Não especificado, mas o suporte de parede/teto deve ser suficientemente resistente |
| Acessórios fornecidos | Buchas de fixação; kit de acessórios para versão filtrante (se não fornecido, comprar separadamente) |
| Garantia | Consultar o serviço pós-venda |
Perguntas frequentes - SL 16 P /HA HOTPOINT
Perguntas dos utilizadores sobre SL 16 P /HA HOTPOINT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aquecedor elétrico de água em formato PDF gratuitamente! Encontre o seu manual SL 16 P /HA - HOTPOINT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SL 16 P /HA da marca HOTPOINT.
MANUAL DE UTILIZADOR SL 16 P /HA HOTPOINT
COLLEGAMENTO ELETTRICO
ANOMALIE DI FUNZIONAMENTO
ANOMALIAS DE FUNCIONAMIENTO

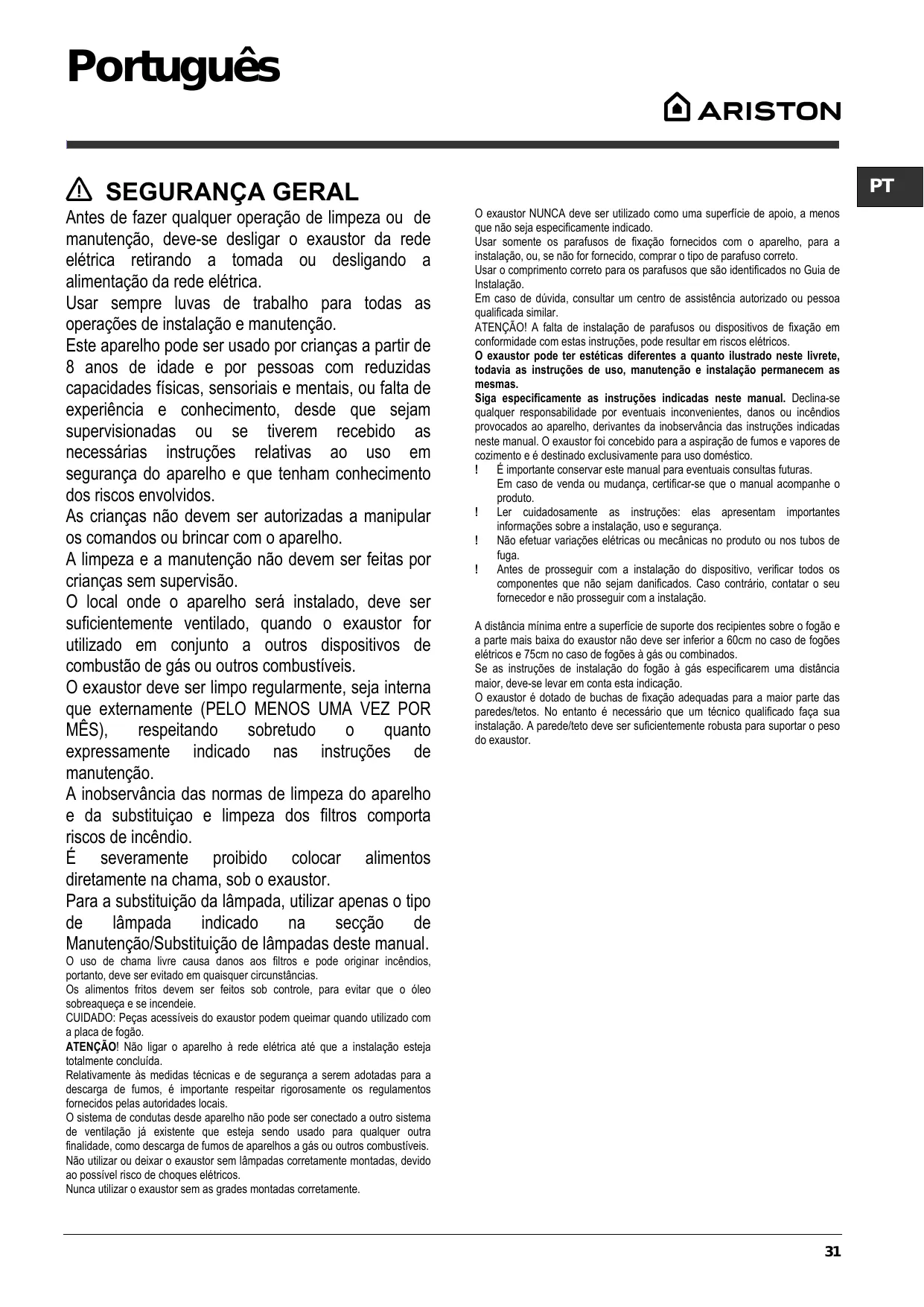

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retrirando a tomada ou desligando a alimentação da rede elétrica.
Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiência e conheimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparelho e que tenham acontecimiento dos riscos envolvidos.
As crianças não devem ser autorizadas a Manipular os comandos ou brincar com o aparecido.
A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
O local ond e o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes emikonto aotrosdispositivos de combustao de gas ouotros combustiveis.
O exaustor deve ser limpo regularmente, sera interna que externamente (PELO MENOS UMA Vez por MÉS), respeitando sobretudo o quando expressamente indica nas instruções de manutenção.
A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros compara riscos de incência.
É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de
Manutenção/Substituição de lâmpadas destemanual.
O uso de chama livre causa danos acos filtros e pode originar incéndios, portanto, delve ser évitado em quaisquer circunstancias.
Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placac de fogao.
ATENÇAÑ! Não ligar o aparecido à redeétrica às que a instalação esteja totalmente conclusão.
Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
O Sistema de conductas desdeaparelho nãopodesserconectadoaotrostromadeventilacaojáexistentequeesteja sendosusoadoqualqueroutrafinalidade,comodescargaofumodesaparelhosagásourotvoscombustiveis. Nãoutilizaroudeixarouexautorsemlampadascorretamentemontadas,devidaopossivelrisco dechoqueselétricos.
Nunca utilizes o exaustor sem as grades montadas corretamente.
O exhaustor NUNCA deve ser utilisé como una superficie de apoio, a menos que não sera specifically indicado.
Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalacao, ou, se não for fornecido, comprar o tipo de parafuso correto.
Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
Em caso de duvara, consulcar um centro de assistencia autorizo ou persona qualificada similar.
ATENÇÂO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.
O exaustor pode ter estéticas differsente a quando ilustrado neste livre, todavia as instruções de uso, manutenção e instalação permanecem as vezes.
Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais inconvenrientes,danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas在这emanual.Oexautor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso dométrico.
É importante conservar este manual para eventuels consultas futuras.
Em caso de vendá ou mudança, certificar-se que omanual acompanhe o produits.
! Ler cuidadosamente as instruções: elas aparecem importantes informações sobre a instalação, uso e segurar.
! Não efetuar variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
! Antes de prosseguir com a instalação do disposítivo, verifiar todos os componentes que não sejam danificados. Caso contrário, conta o seu fornecedor e não prosseguir com a instalação.
A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 60cm no caso de fogões eletricos e 75cm no caso de fogões à gás ou combinados.
Se as instruções de instalação do fogo à gás específarem uma distência maior, delve-se levar em conta esta指示ação.
O exaustor é dotado debuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um专业技术e qualificado para sua instalacao. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.
CONEXão ELETRICA
A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona accesivel, mesmo deposito da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona accesivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a norma que asseguire a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.
Atença! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, vericar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.
Substituição do cabo de alimentação
Atença! A substituição do cabo de alimentação deve ser efetuada pelo服务于 assistência Tecnica autorizada de modo a prevenir qualer risco.
SAÍDA DO AR
para as versoes apsirantes)
Conectar o exaustor acos tubos e orificios de descarga da parede com diametro equivalente a saia de ar (falange de uniao).
O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao da performance de aspiracao e um drastico aumento do ruido.
Não nos responsabilizamos a este respeito.
Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possível de curvas (ângulo máximo da curva: 90^ C 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilitadde.
FILTRANTE OU ASPIRANTE?
O seu exaustor está pronto para ser utilizao na versao aspirante.
Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.
Verifique nas primeiras páginas deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separatamente.
Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.
As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.
Versão aspirante
Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontrar sobre o exaustor.
O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.
O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.
Para usar o exaustor esta versão é necessario instalar umsystema de filtragem adicondual a base de carvãoativado.
COMANDOS
a. ON/OFF luzes
b. OFF motores
c.-d.-e. Potência minima de aspiração (c.), media (d.), Tmaxima (e.).
MANUTENÇAO
Limpeza
Para a limpeza, utilizar um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ÁLCOOL!
Manutenção dos filtros anti-gordura
Capta as particulas de gordura provenrientes do cozimento.
Casos e encontrar no interior de una grelha de suporte, pode ser de um dos seguidestips:
O filtro de papel deve ser substituindo uma vez por mês ou, se for colorido não lado superior, quando a coloração aparece-os furos da greilha.
O filtró metálico deve ser limpo uma vez por mês, com detergentes não agressivos,manualmente ou emakraina de lavar louças a baixas temperaturase com ciclo breve. Apasar do filtró metálico para a gordura poder perder cor com as lavagens naakraina da loça,as susas caracteristicas de filtração não se alteram.

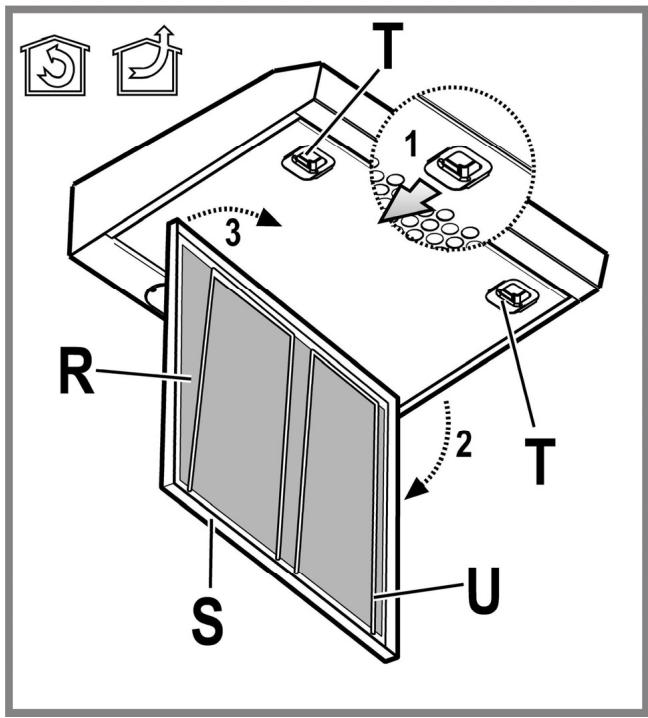

Para terAceso ao过滤 anti-gorduras R abrir a greha de aspiracao S por meio dos engates T e libera-lo dos stops U.

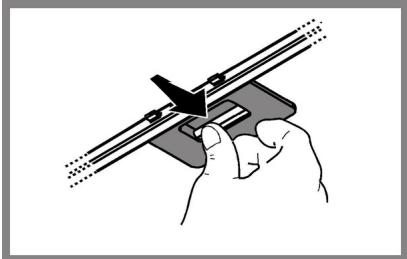

O filtró metalico autoportante não tem grelha de suporte; para remove-lo, puxar as molas de desengate para这只是 extrair o filtró por baixo.
Manutenção do FILTER a carvalo
Retém os odeores desagradáveis produzidos durante a preparação de alimentos.
A)saturação doimento de carvãoativado verifica-se antes um uso mais ou menos prolongado, em funcao do tipo de cozinha e da regularidade da limpeza doimento de gorduras.Em todo caso, é necessario substituir o cartucho no maximo cada 4 meSES.
Não pode ser lavado ou regenerado.

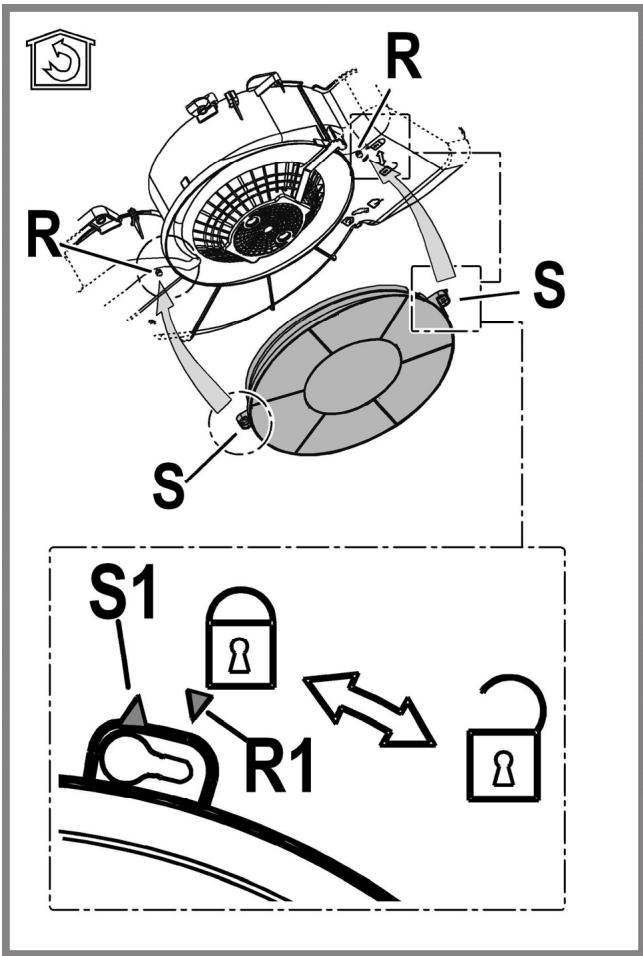

Retire os filtres de gordura.
Monte os filros de cobertura do motor.
Certifique-se de que os pernos R do transporte correspondem às aberturas
S; depuis, rode no sentido dos ponteiros do relógio até bloquear.
Para desmontar, siga a ordem inversa.
Monte novamente os filtros de gordura.
Substituição das lampadas
Desligar o aparelho da rede elétrica;
Atença! Antes de tocar as lampadas, certificar-se que estejam frias.
Substituir a lampada queimada com outra do mesmo tipo, conforme especificado na etiqueta de caracteristicas ou perto dapropria lampada no exaustor.
Remover a grelha.
Retirar a lampie danificada e substitui-la por uma nova (consultar aabela abaixo):
| Lâmpada | Potência (W) | Tomada | |
| 28 | E14 | ||
| Tensão (V) | Dimensão (mm) | ||
| 230 | 67 (Comprimento Centro Luz) | ||
| Código ILCOS D (de acordo com IEC 61231) | |||
| HSGSB/C/UB-28-230-E14-67 | |||
Remontar a greha.
ELIMINACAO
Este aparelho está classificado de Accordo com a Direita Europeia 2012/19/EC sobre Resíduos de equipamentoétrico e elektrónico (REEE).
Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.
O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.
Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.
A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de despedimentos.
Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despedimentos domesticos ou a loja onde adquiriu o produits.
Aparelho projetado, testado e fabricado de acordo com:
- Seguranca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em função por mais elescretos分钟后 terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvalo quando necessário, para manter uma boa eficiência na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conduitas indicado neste manual para otimizar a eficiência e minimizar o ruido.
ANOMALIAS DE FUNCIONAMENTO
Se algo parece não funciona, antes de contactar o Servço de Assistência efetuar seguides controlos simples:
Se o exaustor nao funciona:
Verificar que:
- não há interrupção de corrente.
- foi seleccionada uma velocidade.
Se o exaustor tiver umapformance frac:
Verificar que:
- A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogo é suficientemente arejado para permitir uma tomada de ar.
- O FILTER de carvão não está gasto (exaustor em versão filtrante).
Se o exaustor desligar durante o funciona normal:
Verificar que:
- não há interruptação de corrente.
- o disposicao de corte omnipolar não disparou.
Se o exaustor não funciona correctamente, retiring a ficha para desigá-lo por um breve periodo da rede electrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência Tecnica. Se o problema deestruturação persistir, contacte o service de assistência.
DADOS TECNICOS
Altura 13,3 cm
Profundidade 51.3 cm
Absorção Total 180 W (SL 19 FX
SL 18 FX:200W)
Absorção motor 1x100 W (SL 19 FX
SL 18 FX: 120W)
Absorção lâmpadas 2x28 W (E14)
do tubo de exaustao 12,5 cm
Modelo H 151.2
Largura 49,9 cm
Modelo H 161.2
Modelo H 161.2 M
Largura 59,9 cm
Modelo H 191.2
Modelo H 191.23
Modelo SL 19 FX
Largura 89,9 cm
Esteaporeholfoiconcebido em conformidadecomos:
- Directa "Baixa Tensao" 2014/35/EU (26-02-2014)
- Directiva "EMC" 2014/30/EU (26-02-2014)
Componentes não fornecidas com o produits.
