MANUALE UTENTE SL 16 P /HA HOTPOINT

Prima di qualiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.

L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parchè molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

La cappa va frequentlymente pulita sa internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione

/sostituzione lampada di quello manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattà sotto controlo upone evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Maiutilizzarelacappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o,

se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installmente di viti e dispositivi di fissaggio in conformità di quale istruzioni cui lo comportare rischi di natura elettrica.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa deve essere non inferiore a 60cm in caso di cucine elettriche e di 75cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E' tuttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ndo停下来 l'installazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ndo后再 installazione, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione IlI, conformmente alle regole di installmentazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostuzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici de sezione del condotto.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante. Perutilizzare la cappa in versione filtrante va installato l'apposto KI ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è gli fornito a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.

Versione aspirante

I vapori vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

b-c-d-e

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

a. ON/OFF luci
b. OFF motori
c.-d.-e. Potenza aspirazione minima (c.), media (d.), massima (e.).

a

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Se situato all'interno di una griglia supporto, cui sono uomini dei tipi seguenti:

Ilhetto di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.

Il filtrato metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglia aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglia il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

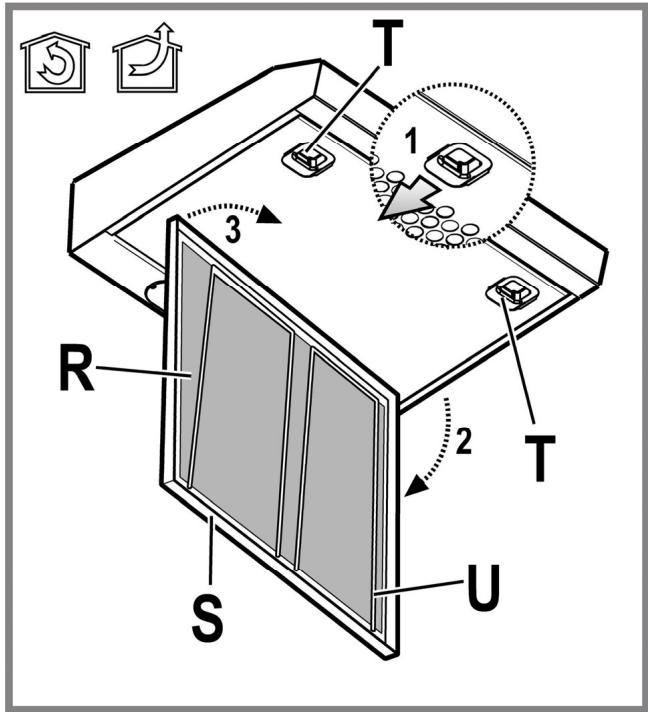

Per acceder e ilimitedrassigrapirela griglia daaspirazione stramitegli sganci T e liberarlo dai fermi U.

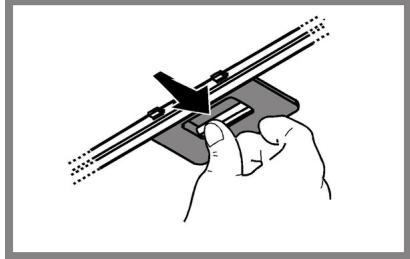

Il filtrato metallico autoportante non ha griglia di supporto, per rimuoverlo tirare le molle di sgancio verso dietro ed estrarre il filtrato verso il basso.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrone carbone si verificaupon un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON pue essere lavato o rigenerato

Togliere i filtri antigrasso.

Montare i filtri a copertura del motore

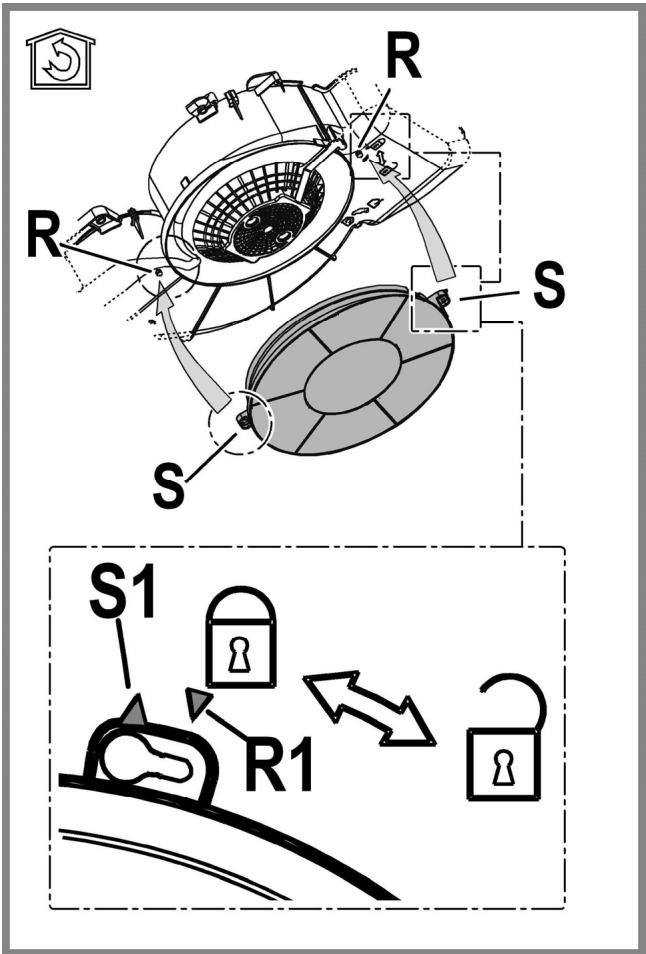

Controllare che i perni R sul convogliatore corrispondano con le asole S, girare infine in senso orario sino al bloccaggio.

Per lo smontaggio procedere in senso inverso.

Rimettere i filtri antigrasso.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipo casi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa. Rimuovere la griglia.

Togliere la lampada danneggiata e sostituurla con una nuova (vedi tabella sotto):

Lampada	Potenza (W)		Attacco
	28		E14
Tensione (V)		Dimensione (mm)
230		67 (Lunghezza Centro Luce)
Codice ILCOS D (in accordo a IEC 61231)
HSGSB/C/UB-28-230-E14-67

Rimontare la griglia.

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparecchiate elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期 il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in case estremi. Per mantenere ben efficiente il systemi di riduzione degli odori, sostituire, quando è necessario, il/il filtrò/ir carbone. Permantere ben efficiente il filtrò del grasso, pulirlo in casa di necessità. Per ottimIZzare l'efficienza e minimizze i rumori, utilizzare il diametro massimo del systemi di canalizzazione individato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simplici controli:

Se la cappa non funziona:

Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso: Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.

• La cucina è sufficientemente areata per permettere una presa d'aria.

• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomiale di funzionamento, prima di rivolverGi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente. Nel caso in cui I'analalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Altezza 13,3 cm

Profondita 51.3 cm

Assorbimento totale 180 W (SL 19 FX

SL 18 FX:200W)

Assorbimento motore 1x100 W (SL 19 FX

SL 18 FX: 120W

Assorbimento lampade 2x28 W (E14)

del tubo di scarico 12,5 cm

Modello H 151.2

Larghezza 49,9 cm

Modello H 161.2

Modello H 161.2 M

Larghezza 59,9 cm

Modello H 191.2

Modello H 191.23

Modello SL 19 FX

Larghezza 89,9 cm

La cappa è conforme alle seguenti Direttive EC:

Low voltage" Directive 2014/35/EU (26-02-2014)
EMC" Directive 2014/30/EU (26-02-2014)

Componenti non in dotazione con il prodotto
