Type de produit	Hotte aspirante (version aspirante ou filtrante)
Marque	HOTPOINT
Modèle	SL 16 P /HA
Hauteur	13,3 cm
Profondeur	51,3 cm
Alimentation électrique	230 V / 50 Hz
Puissance moteur	100 W (modèle SL 19 FX), variable selon modèle
Puissance d'éclairage	2 x 28 W (culot E14)
Type d'ampoule	28 W, culot E14, 230 V, longueur 67 mm
Vitesses d'aspiration	Trois vitesses : minimum, moyenne, maximum
Version d'évacuation	Aspirante (évacuation extérieure) ou filtrante (recyclage avec filtre à charbon)
Distance minimale de sécurité au-dessus de la table de cuisson	60 cm (cuisinière électrique), 75 cm (gaz ou mixte)
Entretien des filtres anti-graisse	Nettoyage mensuel : filtre métallique au lave-vaisselle (cycle court, basse température) ou à la main ; filtre en papier à changer une fois par mois
Entretien du filtre à charbon	Remplacement tous les 4 mois maximum (non lavable, non régénérable)
Nettoyage de l'appareil	Avec un chiffon humide et détergent neutre ; ne pas utiliser d'alcool ni de produits abrasifs
Type d'installation	Murale ou plafond ; prévoir chevilles adaptées au support
Normes de sécurité	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233 ; directives basse tension 2014/35/EU et CEM 2014/30/EU
Poids	Non spécifié, mais support mural/plafond doit être suffisamment solide
Accessoires fournis	Chevilles de fixation ; kit accessoires pour version filtrante (si non fourni, à acheter séparément)
Garantie	Consulter le service après-vente

FOIRE AUX QUESTIONS - SL 16 P /HA HOTPOINT

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques doivent être nettoyés une fois par mois au lave-vaisselle (cycle court, basse température) ou à la main avec un détergent non agressif. Les filtres en papier doivent être remplacés une fois par mois ou dès qu'ils se colorent.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'appareil, assurez-vous que l'ampoule est froide, puis retirez la grille. Remplacez l'ancienne ampoule par une neuve de type 28 W, culot E14, 230 V, longueur 67 mm (code ILCOSD : HSGSB/C/UB-28-230-E14-67). Remontez la grille.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 60 cm pour une cuisinière électrique et de 75 cm pour une cuisinière à gaz ou mixte. Si les instructions du dispositif de cuisson spécifient une distance plus grande, respectez celle-ci.

Puis-je utiliser la hotte en version filtrante (recyclage) ?

Oui, pour utiliser la hotte en version filtrante, vous devez installer un kit accessoires contenant un filtre à charbon actif. Vérifiez si le kit est fourni avec la hotte ou doit être acheté séparément.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (coupure de courant, disjoncteur). Assurez-vous qu'une vitesse a été sélectionnée. Si le problème persiste, débranchez la hotte pendant environ 5 secondes puis rebranchez-la. Contactez le service après-vente si le défaut persiste.

Comment passer de la version aspirante à la version filtrante ?

Si vous souhaitez utiliser la hotte sans évacuation extérieure, retirez le filtre métallique anti-graisse, installez le filtre à charbon actif fourni dans le kit accessoires, puis remontez le filtre anti-graisse. Les instructions détaillées sont dans le manuel.

Quel type d'ampoule utiliser pour le remplacement ?

Utilisez exclusivement des ampoules de 28 W, culot E14, 230 V. La longueur doit être de 67 mm (centre lumineux). Voir le code ILCOSD : HSGSB/C/UB-28-230-E14-67.

La hotte peut-elle être installée au plafond ?

Oui, la hotte peut être installée au plafond à condition d'utiliser des chevilles appropriées au type de plafond. La surface doit supporter le poids de l'appareil.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé au maximum tous les 4 mois. Il ne peut pas être nettoyé ni régénéré.

Comment éliminer la hotte en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive DEEE (2012/19/EC), rapportez-le à un centre de collecte agréé pour le recyclage des équipements électriques et électroniques.

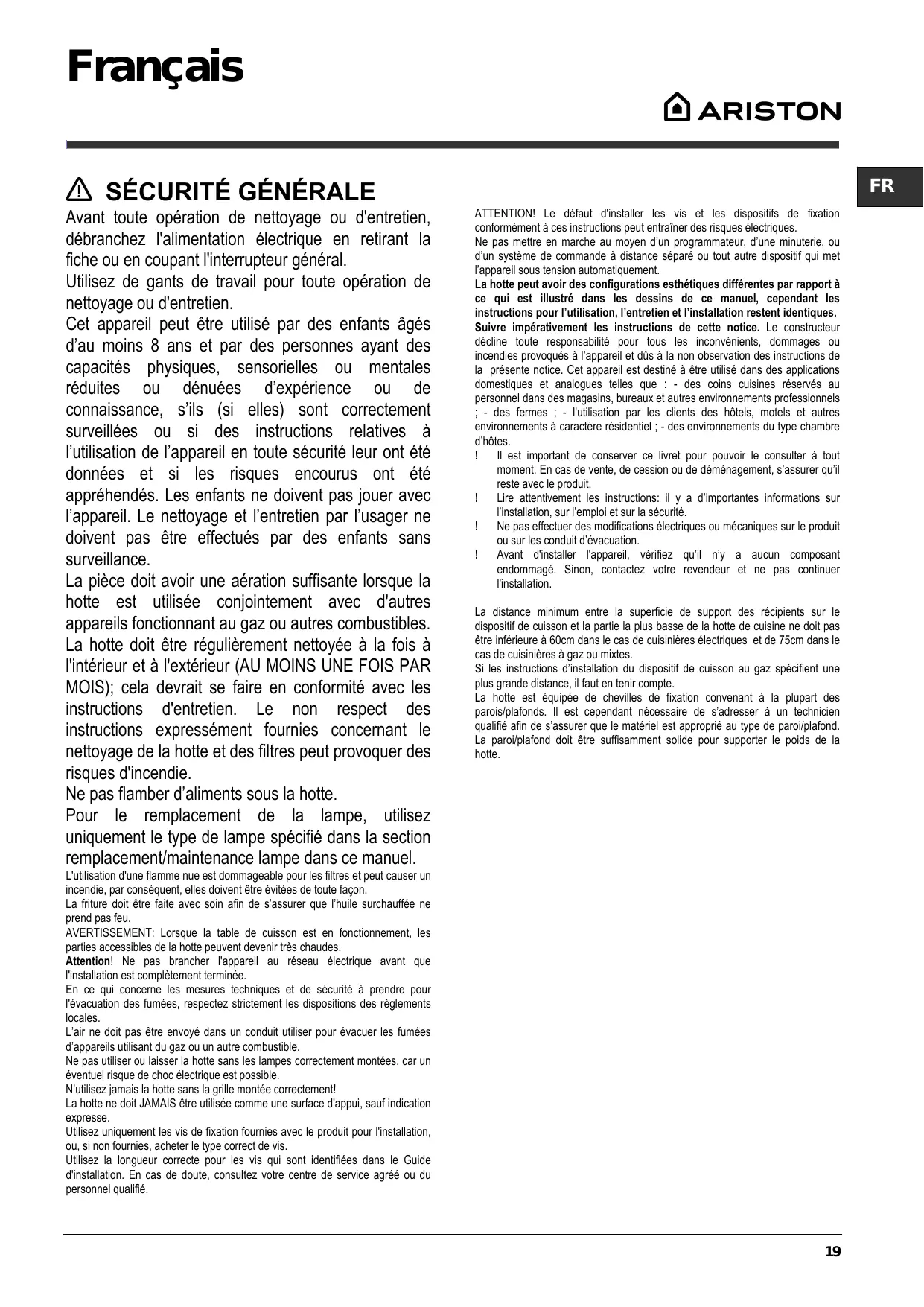

MODE D'EMPLOI SL 16 P /HA HOTPOINT

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

Ne pas flamber d'aliments sous la hotte.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, elles doivent être évitées de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent venir très chaudes.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un événementuel risque de choc électrique est possible.

N'utilise jamais la hotte sans la grille montée correctement!

La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.

Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service/agent ou du personnel qualifié.

ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet article est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; - des fermes; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - des environnements du type chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. ! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité. ! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. ! Avant d'installer l'appareil, vérifie qu'il n'y a pas de composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 60cm dans le cas de cuisinières électriques et de 75cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond.

La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Changement du câble d'alimentation

Attention! Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Évacuation de l'air

(pour les versions aspirantes)

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude: ! Éviter les variations excessives de section du tuyau. ! La société décline toute responsabilité si ces normes ne sont pas respectées.

Filtrante ou aspirante?

– Voiture hotte est prête pour être utilisée en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque : Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà contenues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

Commandes

a. ON/OFF lumières b. OFF moteurs c. - d. - e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Entretien des filtres anti-graisses

Il retient les particules de graisse issues de la cuisson.

S'il est situé à l'intérieur d'une grille support, il peut s'agir d'un des modèles suivants :

Le filtre en papier doit être changé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparaît au travers de la grille.

Le filtre métallique doit être nettoyé une fois par mois avec un détremtant non agressif, à la main ou dans le lave-vaisselle à basse température et pendant un cycle court.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

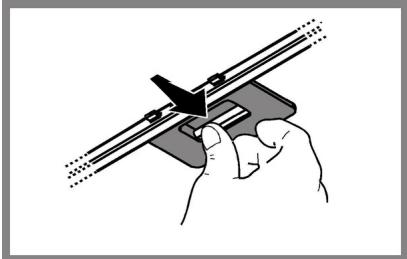

Pour accéder au filtre anti-graisse, ouvrir la grille d'aspiration S grace aux taquets T en les libérant des fixations U.

Le filtre métallique autoportant n'a pas de grille de support, pour l'enlever, tirer les ressorts de décrochage vers l'arrière et extraire le filtre vers le bas.

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses.

En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.

IL NE PEUT PAS être nettoyé ou régénéré.

Retirez les filtres graisses.

Monter les filtres de façon qu'ils recouvrent le moteur

Contrôlez que les chevilles R présentes sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

Pour le démontage, procédez dans l'ordre inverse.

Remontez les filtres graisses.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

Enlever la grille.

Enlever l'ampoule endommagée et la remplacer par une nouvelle (consulter le tableau ci-dessous):

Ampoule	Puissance (W)		Culot
	28		E14
Tension (V)		Dimension (mm)
230		67 (Longueur Centre Lumière)
Code ILCOSD (en accord avec CEI 61231)
HSGSB/C/UB-28-230-E14-67

Remplacement la grille.

Élimination

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1 ; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotter à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service

d'assistance, effectuer les contrôles suivants:

Si la hotte ne fonctionne pas: S'assurer: - de l'absence de coupure de courant. - qu'une vitesse a été sélectionnée. Si la hotte a un faible rendement: S'assurer: - que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées. - que la cuisine est insuffisamment aérée pour assurer une prise d'air. - que le filtre à charbon n'est pas usé (hotte en version filtrante). Si la hotte s'éteint durant son fonctionnement normal: S'assurer: - de l'absence de coupure de courant. - que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ

5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

Données techniques

Hauteur 13,3 cm

Profondeur 51.3 cm

Absorption moteur 1x100 W (SL 19 FX)

SL 18 FX: 120W)

Absorption ampoule 2x28 W (E14)

Modèle H 151.2

Largeur 49,9 cm

Modèle H 161.2

Largeur 59,9 cm

Modèle H 191.2

Modèle H 191.23

Modèle SL 19 FX

Largeur 89,9 cm

Cette hotte est fabriquée conformément aux exigences des directives européennes suivantes:

Directive basse tension : 2014/35/EU (26-02-2014) Directive CEM : 2014/30/EU (26-02-2014)

Éléments non fournis avec la hotte
