Produkttyp	Dunstabzugshaube (Abluft- oder Umluftbetrieb)
Marke	HOTPOINT
Modell	SL 16 P /HA
Höhe	13,3 cm
Tiefe	51,3 cm
Stromversorgung	230 V / 50 Hz
Motorleistung	100 W (Modell SL 19 FX), je nach Modell variabel
Beleuchtungsleistung	2 x 28 W (Sockel E14)
Lampentyp	28 W, Sockel E14, 230 V, Länge 67 mm
Sauggeschwindigkeiten	Drei Geschwindigkeiten: Minimum, Mittel, Maximum
Abluftversion	Abluft (Außenabluft) oder Umluft (Rezirkulation mit Aktivkohlefilter)
Mindestsicherheitsabstand über dem Kochfeld	60 cm (Elektroherd), 75 cm (Gas oder Kombiherd)
Wartung der Fettfilter	Monatliche Reinigung: Metallfilter in der Spülmaschine (Kurzprogramm, niedrige Temperatur) oder von Hand; Papierfilter einmal monatlich wechseln
Wartung des Aktivkohlefilters	Austausch maximal alle 4 Monate (nicht waschbar, nicht regenerierbar)
Reinigung des Geräts	Mit einem feuchten Tuch und neutralem Reinigungsmittel; keinen Alkohol oder Scheuermittel verwenden
Installationsart	Wand- oder Deckenmontage; geeignete Dübel für den Untergrund vorsehen
Sicherheitsnormen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU
Gewicht	Nicht angegeben, aber die Wand-/Deckenhalterung muss ausreichend stabil sein
Mitgeliefertes Zubehör	Befestigungsdübel; Zubehörkit für Umluftbetrieb (falls nicht mitgeliefert, separat erhältlich)
Garantie	Kundendienst kontaktieren

Häufig gestellte Fragen - SL 16 P /HA HOTPOINT

Wie reinige ich die Fettfilter?

Die Metallfilter müssen einmal im Monat in der Spülmaschine (Kurzprogramm, niedrige Temperatur) oder von Hand mit einem milden Reinigungsmittel gereinigt werden. Die Papierfilter müssen einmal monatlich oder bei Verfärbung ausgetauscht werden.

Wie ersetze ich die Lampe der Dunstabzugshaube?

Ziehen Sie den Netzstecker, stellen Sie sicher, dass die Lampe kalt ist, und entfernen Sie das Gitter. Ersetzen Sie die alte Lampe durch eine neue des Typs 28 W, Sockel E14, 230 V, Länge 67 mm (ILCOSD-Code: HSGSB/C/UB-28-230-E14-67). Setzen Sie das Gitter wieder ein.

Wie hoch ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 60 cm bei einem Elektroherd und 75 cm bei einem Gas- oder Kombiherd. Wenn die Anweisungen des Kochgeräts einen größeren Abstand vorschreiben, halten Sie diesen ein.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, um die Dunstabzugshaube im Umluftbetrieb zu nutzen, müssen Sie ein Zubehörkit mit Aktivkohlefilter installieren. Prüfen Sie, ob das Kit mitgeliefert wird oder separat erworben werden muss.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Stromausfall, Sicherung). Stellen Sie sicher, dass eine Geschwindigkeit ausgewählt ist. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für etwa 5 Sekunden und stecken Sie ihn wieder ein. Wenden Sie sich an den Kundendienst, wenn der Fehler weiterhin besteht.

Wie wechsle ich vom Abluft- zum Umluftbetrieb?

Wenn Sie die Dunstabzugshaube ohne Außenabluft verwenden möchten, entfernen Sie den Metallfettfilter, installieren Sie den im Zubehörkit enthaltenen Aktivkohlefilter und setzen Sie den Fettfilter wieder ein. Detaillierte Anweisungen finden Sie in der Bedienungsanleitung.

Welche Lampenart wird für den Austausch verwendet?

Verwenden Sie ausschließlich Lampen mit 28 W, Sockel E14, 230 V. Die Länge muss 67 mm betragen (Lichtzentrum). Siehe ILCOSD-Code: HSGSB/C/UB-28-230-E14-67.

Kann die Dunstabzugshaube an der Decke installiert werden?

Ja, die Dunstabzugshaube kann an der Decke installiert werden, sofern geeignete Dübel für den Decken Typ verwendet werden. Die Oberfläche muss das Gewicht des Geräts tragen können.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss maximal alle 4 Monate ausgetauscht werden. Er kann weder gereinigt noch regeneriert werden.

Wie entsorge ich die Dunstabzugshaube am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der WEEE-Richtlinie (2012/19/EU) bringen Sie es zu einer zugelassenen Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

BEDIENUNGSANLEITUNG SL 16 P /HA HOTPOINT

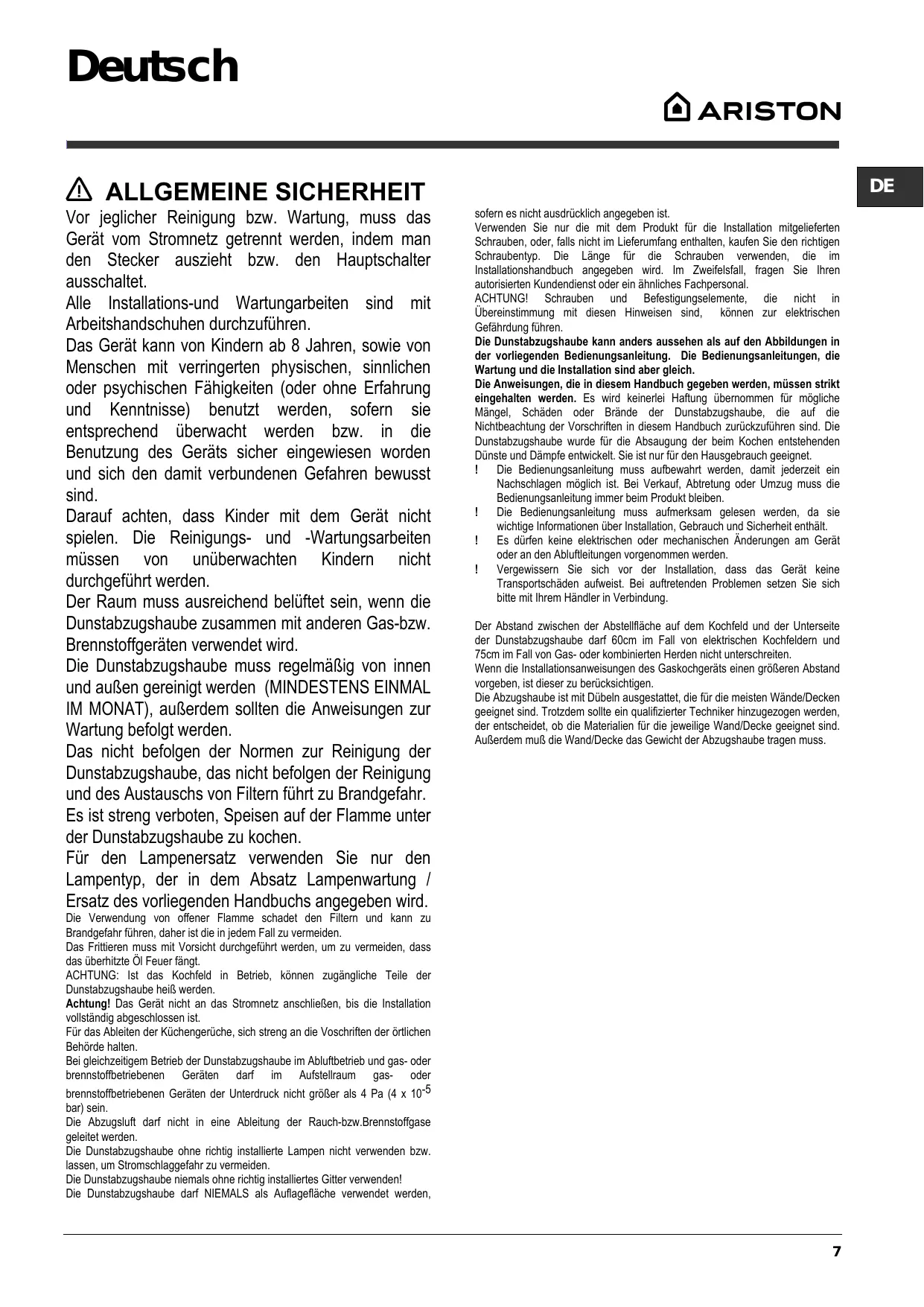

ALLGEMEINE SICHERHEIT

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder mit dem Gerät nicht speiten. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden.

Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgrt werden.

Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Reinigung und des Austauschs von Filtern führt zu Brandgebung. Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Erssatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, davon ist die in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgehrt werden, um zu vermeiden, dass das überhützte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugängliche Teile der Dunstabzugshaube heißt werden.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche, sich streng an die Voschriften der ortlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größler als 4 Pa (4 x 10^-5 bar) sein.

Die Abzugsluft darf nicht in eine Ableitung der Rauch-bzw.Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. halten, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube darf NIEMALS als Auflagelänge verwendet werden,

sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtig Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachsglagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
I Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit Ihr hem Handler in Verbindung.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 60cm im Fall von elektrischen Kochfeldern und 75cm im Fall von Gas- oder kombinierten Herden nicht untersuchen.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind.

Außer dem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbechtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
! Jegliche Verantwortung wird von der Firma abgeleht, sollen den diese Normen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

I. Ihre Haube wird als Abzugshaube geleifert.

Um die Abzugshaube in der Umluftversion verwenden zu konnen, braucht der AKTIVKOHLE-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhältlich ist.

Anmerkung: Wenn das Aktivkohle-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

Hinweis: Soltte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welche auf Aktivkohle basiert, installieren.

BEDIENELEMENTE

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. -d. -e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.

WARTUNG

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

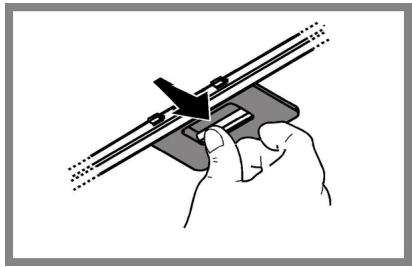

Wartung der Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Wenn dieser sich innerhalb eines Stützgitters befindet, kann es sich um einen der folgenden Filtertypen handeln:

Der Papierflite muss einmal im Monat ausgewechselt werden oder dann, wenn er auf der Oberseite verfarbt ist und diese Verfährung durch die Löscher des Gitters sightbar ist.

Der Metallfilter muss einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Er kann auch in der Geschirrspulmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfürben, was seine Filtermarkt male jedoch in keiner Weise beeinträchtigt.

Um den Fettfilter R zu entnahmen, ist das Ansauggitter S anhand der Knöppe T zu öffnen und dann aus den Haltern U zu entfern.

Der selbstragende Metallfilter ist nicht mit einem Haltegitter versehen; um ihr Herauszunehmen, die Öffnungshaken nach hintenziehen und den Filter dann nach unter herausnahmen.

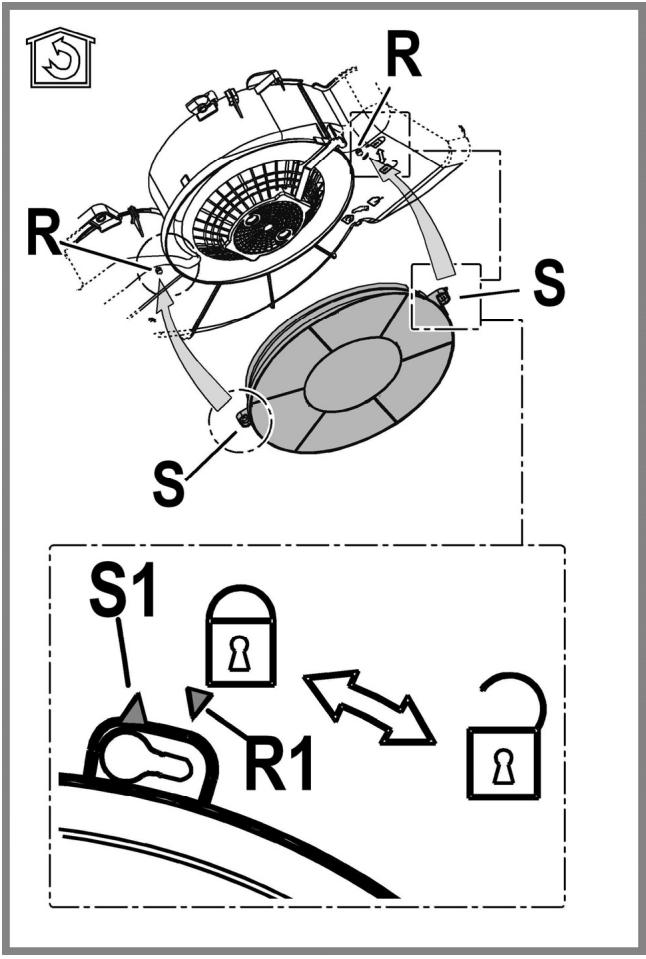

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Entfernen Sie den/die Fettfilter.

Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je nach Modell: Stellen Sie safer, dass die Stiffe R am Abluftkanal in die Schlitze S eingreifen, drehen Sie dann den Aktivkohlefilter im Uhrzeigersinn, bis er einrastet.

Gehen Sie zum Herausnahmen des Aktivkohlefilters in umgekehrter Reihenfolge vor.

Setzen Sie den/de Fettfilter wieder ein.

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

Ersetzen Sie die defekte lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben

Entfernen Sie das Gitter.

Entfernen Sie die beschädigte Lampe und ersetzen Sie sie mit einer neuen (konsultieren Sie die nachfolgende Tabelle):

Lampen	Leistung (W)		Anschluss
	28		E14
Spannung (V)		Abmessung (mm)
230		67 (Länge des Lichtzentrum)
Bezeichnung ILCOS D (in Übereinstimmung mit der IEC 61231)
HSGSB/C/UB-28-230-E14-67

Gitter wieder einbauen.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie diese Gewer einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden

Symbol —— einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benuten Sie die Intesivstufe(n) nur bei extemen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu Funktionieren scheint, folgende Kontrollen durchführten, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert:
  Prufen, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhaft ist:
  Prufen, ob:
• die gewährte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Kuche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.
  Prufen, ob:
• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelost wurde.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

TECHNISCHE DATEN

Höhe 13,3 cm

Tiefe 51.3 cm

Stromentnahme insgesamt 180 W (SL 19 FX

SL 18 FX:200W

Stromentnahme Motor 1x100 W (SL 19 FX

SL 18 FX: 120W)

Stromentnahme Lampen 2x28 W (E14)

des Abluftrohrs 12.5 cm

Modell H 151.2

Breite 49,9 cm

Modell H 161.2

Modell H 161.2 M

Breite 59,9 cm

Modell H 191.2

Modell H 191.23

Modell SL 19 FX

Breite 89,9 cm

Dieses Gerat wurde gemäß folgender Richtlinien entworfen:

Niederspannungsrichtlinie 2014/35/EU (26-02-2014)
"EMV"-Richtlinie 2014/30/EU (26-02-2014)

Teile, die nicht zum Lieferumfang des Produkts gehoren
