MANUAL DE UTILIZADOR AKR 799/IXL WHIRLPOOL

P Manual de uso e manutenção

INSTRUÇÕES DE SEGURANÇA IMPORTANTES Estas instruções estarão também disponíveis no website: www.whirlpool.eu. A SUA SEGURANÇA E A DOS OUTROS SÃO IMPORTANTES. Este manual e o próprio aparelho incluem avisos de segurança importantes, os quais deverá ler e cumprir em todas as situações. Este é o símbolo de atenção, relativo à segurança, que alerta os utilizadores para possíveis riscos para eles e terceiros. Todos os avisos de segurança são precedidos por este símbolo de atenção e os seguintes termos:

indica uma situação perigosa que, caso não seja evitada, provocará uma lesão grave.

indica uma situação perigosa que, se não for evitada, pode provocar lesões graves.

Todos os avisos de segurança especificam o eventual risco a que se referem e indicam a forma de reduzir esse risco de lesões, danos ou choques eléctricos resultantes do uso incorrecto do aparelho. Cumpra as seguintes instruções: • A instalação ou manutenção deve ser efectuada por um técnico qualificado, em conformidade com as instruções do fabricante e de acordo com as normas locais vigentes em matéria de segurança. Não repare nem substitua nenhuma peça do aparelho a não ser que especificamente solicitado no manual de utilização. • Antes de realizar os trabalhos de instalação desligue o aparelho da corrente eléctrica. • É obrigatório ligar o aparelho à terra. (Não necessário para exaustores de classe II identificados pelo símbolo na etiqueta de especificações). • O cabo de alimentação tem de ter comprimento suficiente para permitir ligar o aparelho tomada eléctrica. • Não puxe o aparelho pelo cabo de alimentação quando o desligar da tomada eléctrica. • Quando a instalação estiver concluída, os componentes eléctricos não deverão ficar acessíveis ao utilizador. • Não toque no aparelho com as partes do corpo húmidas e não o utilize com os pés descalços. • Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos desde que tenham supervisão ou tenham recebido instruções relativas à utilização do aparelho em condições de segurança e compreendam os riscos inerentes. Não deixe as crianças brincarem com o aparelho. A limpeza e manutenção não podem ser realizadas por crianças salvo se tiverem a supervisão de adultos. • Não repare ou substitua qualquer parte do aparelho, salvo se especificamente indicado no manual. As peças com defeito têm de ser substituídas por peças genuínas. Todos os restantes serviços de manutenção deverão ser realizados por um técnico especializado. • As crianças devem ser vigiadas para garantir que não brincam com o aparelho. • Quando fizer furos numa parede ou num tecto, tenha atenção para não danificar ligações eléctricas e/ou tubos. • Os canais de ventilação devem descarregar sempre para o exterior. • O ar de escape não pode ser ventilado pelo tubo utilizado para evacuar os fumos produzidos pelos aparelhos de combustão de gás ou outros combustíveis, deve ter uma saída independente. Devem ser respeitadas todas as normas nacionais relativas à extracção de fumos. • Se o exaustor for utilizado juntamente com outros aparelhos que utilizem gás ou outros combustíveis, a pressão negativa do local não deve ser superior a 4 Pa (4 x 10-5 bar). Por este motivo, verifique se o ambiente é ventilado de forma adequada. • O fabricante declina qualquer responsabilidade pela utilização incorrecta ou pela configuração incorrecta dos comandos. • Uma manutenção e limpeza constantes garantem o bom funcionamento e o máximo desempenho do aparelho. Limpe com frequência toda a sujidade das superfícies do exaustor para evitar a acumulação de gorduras. Limpe ou substitua o filtro frequentemente. • O incumprimento das instruções de limpeza do exaustor e de substituição dos filtros pode resultar num incêndio. • O exaustor de fumos nunca deve ser aberto sem os filtros de gordura instalados e deve ser mantido sob supervisão constante. • Os aparelhos a gás devem ser usados por baixo do exaustor apenas com as panelas assentes. • Quando usar mais de três pontos de cozedura a gás, o exaustor deve ser operado no nível de potência 2 ou superior. Isso irá eliminar o congestionamento de calor no aparelho. • Antes de tocar nas lâmpadas, verifique se estas estão frias. • Não utilize nem deixe o exaustor sem ter as lâmpadas correctamente montadas, devido ao possível risco de choque eléctrico. • Para todas as operações de instalação e manutenção, utilizar luvas de trabalho. • O aparelho não é adequado para ser utilizado no exterior. • Quando a placa estiver em funcionamento, as partes acessíveis do exaustor podem ficar quentes.

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS.

Declaração de conformidade • Este aparelho foi concebido, fabricado e distribuído em conformidade com: - os objectivos de segurança da Directiva “Baixa Tensão” 2006/95/CE (que substitui a 73/23/CEE e subsequentes correcções); - os requisitos de ecodesign dos regulamento europeus n.º 65/2014 e n.º 66/2014 em conformidade com a norma europeia EN 61591 - os requisitos de protecção da Directiva “CEM” 2004/108/CE. A segurança eléctrica do aparelho só é assegurada quando estiver correctamente ligado à terra segundo as normas legais. Dicas de poupança de energi • Ligue o exaustor na velocidade mínima quando iniciar a cozinhar e mantenha-o a funcionar durante alguns minutos depois de acabar de cozinhar. • Aumente a velocidade apenas em caso de uma grande quantidade de fumo e vapor e utilize a(s) velocidade(s) boost apenas em situações extremas. • Substitua o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na redução de odores. • Limpe o(s) filtro(s) de carvão quando necessário para manter uma boa eficácia na filtragem de gorduras. • Use o diâmetro máximo do sistema de condutas indicado neste manual para optimizar a eficiência e minimizar o ruído.

INSTALAÇÃO Depois de desembalar o aparelho, verifique se este apresenta quaisquer danos de transporte. Caso surjam problemas, contacte o revendedor ou o Serviço de Assistência Técnica mais próximo. Para evitar danos, retire o aparelho da sua embalagem de espuma de poliestireno na altura da instalação.

PREPARAÇÃO DA INSTALAÇÃO ADVERTÊNCIA:

trata-se de um produto pesado; o exaustor só deve ser elevado e instalado por duas ou mais pessoas.

A distância mínima entre o suporte das panelas em cima da placa e a parte inferior do exaustor não deve ser inferior a 50 cm, no caso de fogões eléctricos, e a 65 cm, no caso de fogões a gás ou mistos. Antes da instalação, verifique também as distâncias mínimas indicadas no manual do fogão. Se as instruções de instalação do fogão especificarem uma distância maior entre este e o exaustor, esta deverá ser respeitada. LIGAÇÃO ELÉCTRIC Verifique se a tensão eléctrica especificada na chapa de características do aparelho corresponde à tensão da rede eléctrica. Esta informação pode ser encontrada no interior do exaustor, por baixo do filtro de gordura. A substituição do cabo de alimentação (tipo H05 VV-F 3 x 0,75 mm²) deve ser efectuada por um electricista qualificado. Contacte um centro de assistência autorizado. Se o exaustor estiver equipado com uma ficha eléctrica, ligue a ficha a uma tomada que cumpra os regulamentos em vigor, situada num local acessível após a instalação. Se não existir qualquer ficha (ligação directa à corrente eléctrica) ou se a tomada não estiver situada num local acessível, instale um interruptor de alimentação de dois pólos padrão, que irá permitir o isolamento total da corrente eléctrica no caso de condições de sobretensão de categoria III, de acordo com os regulamentos de instalação. RECOMENDAÇÕES GERAIS Antes da utilização Retire as protecções de cartão, a película de protecção e as etiquetas adesivas dos acessórios. Verifique se o aparelho apresenta quaisquer danos de transporte. Durante a utilização Para evitar quaisquer danos, não coloque pesos sobre o aparelho. Não exponha o aparelho aos agentes atmosféricos.

INFORMAÇÕES DE PROTECÇÃO AMBIENTAL Eliminação da embalagem O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem . As várias partes da embalagem devem ser eliminadas de forma responsável e em total conformidade com os regulamentos estabelecidos pelas autoridades locais relativos à eliminação de resíduos. Eliminação do produto - Este aparelho está em conformidade com a Directiva Europeia 2002/96/CE, Resíduos de equipamentos eléctricos e electrónicos (REEE). - Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. -

O símbolo no aparelho ou na documentação que o acompanha indica que este produto não deve ser tratado como um resíduo doméstico, mas sim depositado nos devidos locais de recolha para a reciclagem de aparelhos eléctricos e electrónicos. Eliminação de electrodoméstico • Este aparelho foi fabricado com materiais recicláveis ou reutilizáveis. Elimine-o de acordo com os regulamentos locais. Antes de eliminar o aparelho, corte o respectivo cabo eléctrico. • Para obter mais informações sobre o tratamento, recuperação e reciclagem de electrodomésticos, contacte as autoridades locais competentes, o serviço de recolhas de desperdícios domésticos ou a loja onde adquiriu o aparelho. P37

RESOLUÇÃO DE PROBLEMAS O aparelho não funciona: • Verifique a presença de corrente eléctrica e se o aparelho está ligado à alimentação eléctrica • Desligue o aparelho e reinicie-o para ver se a falha persiste. O nível de extracção do exaustor não é suficiente: • Verifique a velocidade de extracção e ajuste, se necessário; • Verifique se os filtros estão limpos • Verifique se as aberturas de ventilação estão obstruídas. A luz não funciona; • Verifique a lâmpada e substitua-a, se necessário • Verifique se a lâmpada foi instalada correctamente.

SERVIÇO PÓS-VENDA Antes de contactar o Serviço Pós-Venda: 1. Tente resolver o problema com a ajuda das sugestões fornecidas na secção “Resolução de problemas”. 2. Desligue o aparelho e volte a ligá-lo para verificar se a falha persiste. Se, após efectuar estas verificações, a falha persistir, contacte o Serviço Pós-Venda mais próximo. Indique sempre: • • • • •

Uma breve descrição da avaria; O tipo e o modelo exacto do aparelho O número “service” (o número situado após a palavra “Service” na chapa de características), localizado no interior do aparelho. O número “service” também está indicado no livro de garantia O seu endereço completo O seu número de telefone.

Se for necessário efectuar alguma reparação, contacte um centro de assistência técnica autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma reparação correcta).

LIMPEZA IXELIUM PERIGO:

- Não utilize produtos de limpeza a vapor. - Desligue o aparelho da corrente eléctrica.

IMPORTANTE: Não utilize detergentes corrosivos ou abrasivos. Se algum desses produtos entrar em contacto acidental com o aparelho, limpe imediatamente com um pano húmido. IMPORTANTE: O aço do exaustor tem tratamento de iXelium na superfície. Para limpar, proceda da seguinte forma: • Utilize um pano macio (de preferência de microfibras) humedecido com água ou com um limpa vidros normal. • Não utilize toalhetes de papel, pois este podem deixar marcas e pedaços de papel no exaustor. • Não utilize produtos abrasivos, corrosivos, produtos de limpeza à base de cloro ou palha-d’aço. • Não utilize aparelhos de limpeza a vapor. • Não utilize produtos inflamáveis. • Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão sobre a placa. Utilize detergentes específicos para a limpeza do aparelho e siga as instruções do fabricante. IMPORTANTE: Limpe os filtros pelo menos uma vez por mês para eliminar os resíduos de óleo e gordura.

INSTALAÇÃO DE ASPIRAÇÃO OU DE FILTRAGEM O exaustor foi concebido para ser utilizado na “Versão de aspiração” ou na “Versão de filtragem”. Versão de aspiração Os vapores são aspirados e conduzidos para o exterior através de um tubo de descarga [não fornecido] fixo à junção de saída de ar do exaustor B. Com base no tubo de descarga adquirido, efectue um sistema adequado de fixação à união de saída de ar. Importante: Se tiver já sido instalado, retire o(s) filtro(s) de carbono. Versão de filtragem O ar é filtrado passando através de um filtro de carbono e, depois, volta a circular no ambiente em redor. Importante: Certifique-se de que a recirculação do ar é feita com facilidade. Importante: Se o exaustor não estiver equipado com filtro(s) de carbono, este(s) deve(m) ser encomendado(s) e montado(s) antes da utilização. As instruções em sequência numérica indicadas de seguida referem-se aos desenhos que pode encontrar nas últimas páginas deste manual, contendo a respectiva numeração. Nota: Algumas instruções diferem com base nas dimensões da largura do produto ou da altura da caixa do exaustor, neste caso as diferenças de instalação estão indicadas no texto e nos desenhos. 1. Trace uma linha na parede, até ao tecto, correspondente à linha central. 2. Aplique o esquema de perfuração na parede (fixe com fita cola): a linha central vertical impressa no esquema de perfuração deverá corresponder à linha central desenhada na parede. Além disso, o rebordo inferior do esquema de perfuração deverá corresponder ao rebordo inferior do exaustor. Faça um furo. 3. Retire o esquema de perfuração, introduza as buchas e os parafusos como indicado. 4. Aperte parcialmente. 5. Aplique o suporte da chaminé na parede adjacente ao tecto. Fure e insira as buchas na parede como indicado. Fixe o suporte. 6. Apenas para a versão de aspiração - descarga traseira: Faça um furo na parede de trás para a passagem do tubo de descarga. 7. Apenas para a versão de aspiração - descarga para o tecto: Faça um furo no tecto para a passagem do tubo de descarga. 8. Prepare a ligação à rede eléctrica. 9. Apenas para a versão de filtragem: Fixe o deflector ao suporte da chaminé. 10. Retire o(s) filtro(s) de gordura. 11. Retire a fita que fixa a caixa do sistema electrónico de controlo à caixa do motor. Nota: o desenho é meramente indicativo; a caixa poderá estar temporariamente fixada noutros lados da caixa do motor. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23.

Encaixe o exaustor à parede. Regule a posição horizontal do exaustor. Regule a distância do exaustor à parede. Marque o(s) furo(s) para a fixação definitiva do exaustor como indicado. Retire o exaustor da parede. Fure e insira as buchas na parede como indicado. Volte a encaixar o exaustor na parede. Fixe definitivamente o exaustor à parede com os parafusos, como indicado. Levante a caixa eléctrica para a posição vertical. Fixe a caixa com os parafusos já parcialmente apertados na caixa do motor. Insira o cabo eléctrico no respectivo alojamento. Prenda o cabo eléctrico ao porta-cabo.

IMPORTANTE: Esta operação deve ser efectuada obrigatoriamente. Impede que o cabo eléctrico se desligue acidentalmente. Efectue a ligação à rede eléctrica doméstica. 24. Faça a ligação do tubo para a descarga dos fumos ao anel de ligação, o tubo deve ficar dirigido para o exterior (versão de aspiração) ou para o deflector (versão de filtragem). 25. Insira a chaminé na respectiva sede por cima do exaustor de modo a cobrir completamente o grupo de aspiração. 26 Retire a secção superior e fixe a chaminé com os parafusos, como indicado. 27. Instale o filtro de carvão (Apenas para a Versão de Filtragem, consulte o parágrafo Manutenção - Filtro de carvão activo - Montagem do filtro de carvão) e volte a montar o(s) filtro(s) de gordura. Verifique o funcionamento do exaustor, consultando o parágrafo relativo à descrição e utilização do exaustor.

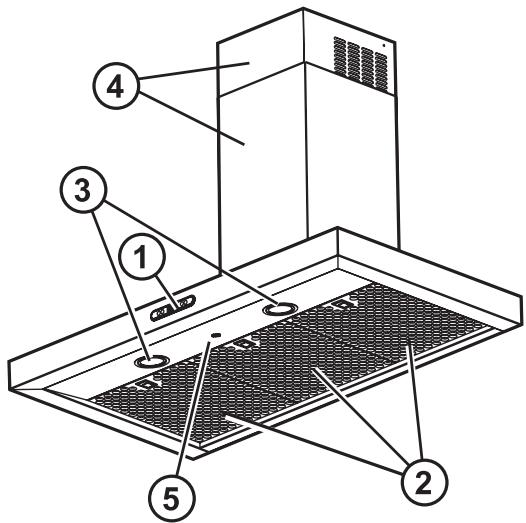

DESCRIÇÃO E UTILIZAÇÃO DO EXAUSTOR 1. Painel de controlo. 2. Filtros de gordura. 3. Lâmpadas a led. 4. Chaminé. 5. Sensores.

PAINEL DE CONTROLO DIGITAL COM SENSORES 1. Tecla ON/OFF motor Ao premir o botão, o exaustor inicia o seu funcionamento na 1ª velocidade. Caso prima o botão durante o funcionamento o exaustor desliga-se (OFF). 2. Aumento da velocidade/Temporização da velocidade Ao premir o botão, o exaustor passa do estado OFF (desligado) à 1ª velocidade. Se premir o botão (exaustor ligado (ON)) a velocidade do motor aumenta da 1ª velocidade à intensiva. A cada velocidade, acende-se a respectiva luz indicadora (verde). 1ª velocidade luz indicadora “L1” 2ª velocidade luz indicadora “L2” 3ª velocidade luz indicadora “L3” Velocidade intensiva luz indicadora “L4” (a piscar) A velocidade intensiva é temporizada. A temporização padrão é de 5’, no fim da qual o exaustor passa à 2ª velocidade. Para desactivar a função antes do fim do tempo, prima a tecla “2”, o exaustor passa à 1ª velocidade; se premir a tecla 1, o exaustor desliga-se. 3. Tecla ON/OFF luzes 4. Tecla ON/OFF sensor 5. Indicador do estado de funcionamento

Temporização da velocidade A temporização da velocidade activa-se premindo a tecla “2” durante 2”, após o fim da temporização o exaustor desliga-se. A temporização é dividida do seguinte modo: 1ª velocidade 20 minutos (a luz indicadora “L1” pisca) 2ª velocidade 15 minutos (a luz indicadora “L2” pisca) 3ª velocidade 10 minutos (a luz indicadora “L3” pisca) Velocidade intensiva 5 minutos (a luz indicadora “L4” pisca) Durante o funcionamento temporizado, caso se prima a tecla “1” o exaustor desliga-se; caso se prima a tecla “2” o exaustor regressa à velocidade definida e caso se prima a tecla “4” o exaustor passa ao modo Cooking. Sinalização do filtro de gordura Após 80 horas de funcionamento, as luzes indicadoras “L1” e “L2” piscam. Tal indica que o filtro de gordura instalado deverá ser lavado. Para reiniciar a sinalização, prima a tecla “1” durante 3”. Sinalização do filtro de carbono Após 320 horas de funcionamento, as luzes indicadoras “L2” e “L3” piscam. Tal indica que o filtro de carbono instalado deverá ser substituído. Para reiniciar a sinalização, prima a tecla “1” durante 3”. No caso de sinalização simultânea de ambos os filtros, as luzes indicadoras “L1”, “L2” e “L3” piscam. Para reiniciar, realize 2 vezes o procedimento acima descrito. O primeiro reinicia a sinalização do filtro de gordura, enquanto o segundo reinicia a sinalização do filtro de carbono. No modo padrão, a sinalização do filtro de carbono não se encontra activada. Caso se utilize o exaustor na versão de filtragem, será necessário activar a sinalização do filtro de carbono. Activar a sinalização do filtro de carbono Desligue o exaustor (OFF) e prima simultaneamente as teclas “2” e “3” durante 3”. As luzes indicadoras “L1” e “L2” piscam durante 2”. Desactivar a sinalização do filtro de carbono: Desligue o exaustor (OFF) e prima simultaneamente as teclas “2” e “3” durante 3”. A luz indicadora “L1” pisca durante 2”. Funcionamento automático O sistema encontra-se configurado por predefinição no modo manual. Para activar o modo automática, prima a tecla “4”. O sistema prevê o funcionamento automático em 2 modos: - Funcionamento COOKING que garante uma aspiração correcta dos fumos durante a cozedura. - Funcionamento AIR QUALITY CONTROL que é um sistema de monitorização que garante um nível elevado de qualidade do ar. Os 2 modos activam-se ciclicamente premindo a tecla “4”. Modo COOKING luz indicadora “L5” (âmbar) acesa. Durante a cozedura, o sistema reage prontamente a aumentos de Vapor/Gás e permanece na velocidade regulada durante pelo menos 1 minuto, antes de regressar à velocidade mais baixa/desligar-se. Quando a cozedura termina e os parâmetros ambientais regressam aos níveis anteriores à cozedura, o sistema desligase. Se os parâmetros estiverem próximos das condições de repouso, o sistema força o exaustor a desligar após 30 minutos. Modo AIR QUALITY CONTROL luz indicadora “L5” (branco) acesa. O sistema reage prontamente a aumentos de Vapor/Gás e permanece na velocidade regulada durante pelo menos 1 minuto, antes de regressar à velocidade mais baixa/desligar-se. Quando o efeito do Vapor/Gás termina e os parâmetros ambientais regressam aos níveis anteriores ao acendimento, o sistema desliga-se. Para sair do modo, prima as teclas “1”, “2” e “4”. Teste dos sensores Ocorre continuamente durante o funcionamento em modo automático. Em caso de avaria, todas as luzes indicadoras piscam (contacte a assistência técnica), mas o exaustor pode ainda assim ser utilizado no modo manual. Regulação manual Desligue o exaustor (OFF) e prima simultaneamente as teclas “1” e “4” durante 3”. A luz indicadora “L5” pisca. É aconselhável efectuar esta operação quando: • se instala o exaustor pela primeira vez • se desliga a corrente eléctrica durante muitas horas ou dias • se verifica, na cozinha, uma variação muito rápida da temperatura Selecção da placa de cozinha Esta operação optimiza o funcionamento automático do exaustor; proceda como do seguinte modo: Desligue o exaustor (OFF) Prima simultaneamente as teclas “1” e “3” durante 3” até que a placa esteja em funcionamento. Luz indicadora “L1” acesa: Placa a gás Luz indicadora “L2” acesa: Placa de indução Luz indicadora “L3” acesa: Placa eléctrica A selecção cíclica da placa ocorre se premir a tecla “1” A selecção da placa é confirmada quando a luz correspondente piscar 3 vezes. Quando seleccionar a placa, para confirmar a função, aguarde 10”. A placa configurada por predefinição é a placa a gás. P41

MANUTENÇÃO FILTROS DE GORDURA O filtro de gordura metálico tem uma duração ilimitada e deve ser lavado uma vez por mês, à mão ou na máquina de lavar loiça, a baixa temperatura e num ciclo de curta duração. Com a lavagem na máquina de lavar loiça, o filtro de gordura poderá ficar opaco, mas o seu poder de filtragem mantém-se inalterado. • Remova a pega para retirar o filtro. Depois de lavado e seco, proceda na ordem inversa para o montar.

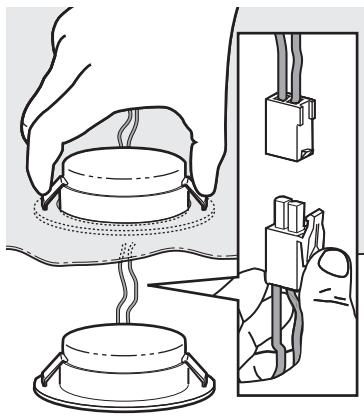

SUBSTITUIÇÃO DAS LÂMPADAS O exaustor está equipado com um sistema de iluminação baseado na tecnologia LED. Os LEDs garantem uma iluminação ideal, uma duração até 10 vezes maior do que as lâmpadas tradicionais e permitem poupar 90% de energia eléctrica. Para a substituição, proceda da seguinte forma: 1. Retire os filtros de gordura. 2. Aceda às lâmpadas a partir do interior do exaustor. 3. Prima as molas de libertação para desencaixar a lâmpada. 4. Extraia a lâmpada da estrutura do exaustor. 5. Desligue o terminal eléctrico. Faça a montagem da lâmpada de substituição no sentido contrário ao da desmontagem. NOTA: Para a aquisição da lâmpada de Leds, contacte o serviço de assistência técnica.

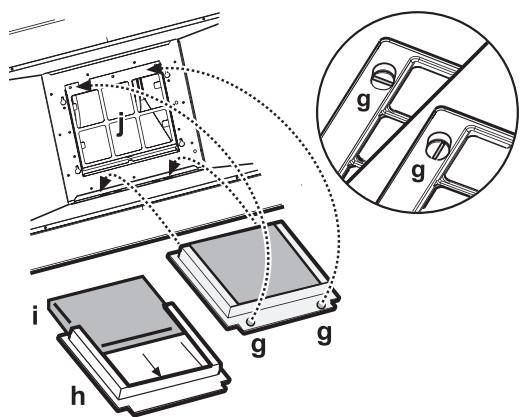

Filtro com carbono activo (apenas para os modelos com a instalação filtrante): O filtro de carbono deve ser lavado uma vez por mês na máquina de lavar loiça, com a temperatura mais alta, usando um normal detergente para máquinas de lavar loiça. É aconselhável lavar o filtro sozinho. Após a lavagem, para voltar a activar o filtro, este deve ser secado no forno a 100°C durante 10 minutos. Substitua o filtro de carbono de 3 em 3 anos. Montagem do filtro de carbono: 1. Retire o filtro de gordura. 2. Retire a armação do suporte do filtro rodando para 90° os botões. 3. Monte o filtro de carbono “i” no interno da armação do suporte do filtro “h”. Siga a ordem inversa para reposicionar a armação de suporte do filtro e o filtro de gordura no lugar.
