Type product	Sier schouw afzuigkap
Merk	Whirlpool
Model	AKR 799/IXL
Breedte	90 cm (schatting)
Diepte	50 cm (schatting)
Hoogte (met schouw)	60 - 110 cm (verstelbaar)
Gewicht	Ongeveer 12 kg
Elektrische voeding	220-240 V ~ 50 Hz
Motorvermogen	200 W (schatting)
Verlichting	LED, 2 x 3 W (schatting)
Aantal snelheden	3 + intensieve snelheid
Timer functie	Ja (20/15/10/5 min afhankelijk van snelheid)
Automatische modus	Ja (Koken en Luchtkwaliteitsregeling)
Bedieningstype	Elektronisch aanraakscherm (sensoren)
Vetfilters	Metalen, vaatwasmachinebestendig
Koolstoffilter	Vaatwasmachinebestendig, elke 3 jaar vervangen
Afvoer	Afzuigend of recirculerend (koolstofkit optioneel)
Afvoerbuis diameter	150 mm (schatting)
Geluidsniveau	55 dBA (schatting op maximale snelheid)
Minimale afstand tot kookplaat	50 cm (elektrisch), 65 cm (gas/meng)
Energielabel	A+ (schatting)
Veiligheid	Automatische uitschakeling, oververhittingsbeveiliging
Onderhoud	iXelium reiniging met zachte doek en water/glazenreiniger

Veelgestelde vragen - AKR 799/IXL WHIRLPOOL

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 50 cm voor elektrische kookplaten en 65 cm voor gas- of mengkookplaten. Raadpleeg ook de handleiding van uw kookplaat.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten eenmaal per maand worden gereinigd, met de hand of in de vaatwasser op lage temperatuur. Gebruik een kort programma. Het wassen kan het filter dof maken, maar heeft geen invloed op de effectiviteit.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 3 jaar worden vervangen (of eerder als de geur aanhoudt). Het is eenmaal per maand vaatwasmachinebestendig op maximale temperatuur, daarna 10 minuten drogen in de oven op 100°C.

Hoe activeer ik de automatische modus?

Druk op toets 4 (sensor) om te schakelen tussen de modi Koken (afzuiging tijdens het koken) en Luchtkwaliteitsregeling (handhaven van luchtkwaliteit). LED L5 licht op in amber of wit.

Wat te doen als de afzuigkap niet werkt?

Controleer de netvoeding en de aansluiting. Schakel het apparaat uit en weer in. Als het probleem aanhoudt, neem dan contact op met de klantenservice onder vermelding van het model en het servicenummer.

Hoe onderhoud ik het iXelium oppervlak?

Gebruik een zachte doek (bij voorkeur microvezel) bevochtigd met water of glasreiniger. Gebruik geen keukenpapier, schurende of corrosieve middelen, chloor, staalwol of stoom.

Hoe reset ik de verzadigingsindicator van het filter?

Voor het vetfilter: houd toets 1 3 seconden ingedrukt. Voor het koolstoffilter: houd toets 1 3 seconden ingedrukt. Bij gelijktijdige verzadiging herhaalt u de handeling twee keer.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, u moet een koolstoffilter (niet meegeleverd) en een deflector installeren. Zorg ervoor dat de gerecirculeerde lucht vrij kan circuleren. Activeer de signalering van het koolstoffilter door toetsen 2 en 3 3 seconden ingedrukt te houden (zie handleiding).

Hoe kalibreer ik de sensoren?

Zet de afzuigkap op UIT, houd toetsen 1 en 4 3 seconden ingedrukt. LED L5 knippert. Voer deze kalibratie uit bij de eerste installatie, na een langdurige stroomonderbreking of na een snelle temperatuurwisseling.

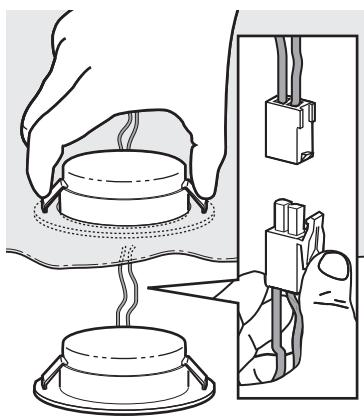

Welke LED-lamp gebruiken voor vervanging?

De afzuigkap gebruikt specifieke LED-lampen. Neem voor een vervangingslamp contact op met de klantenservice van Whirlpool. Gebruik alleen originele onderdelen.

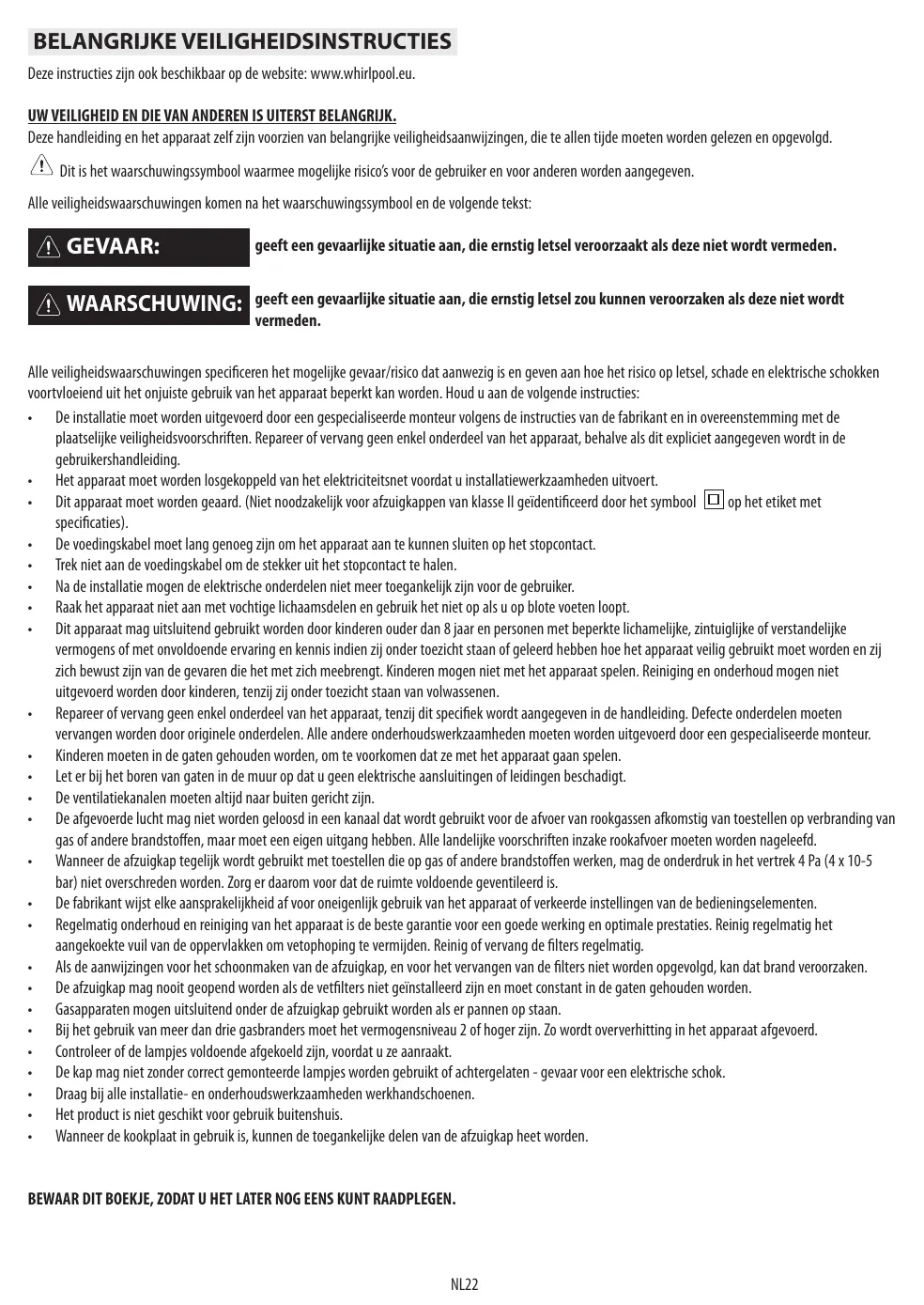

GEBRUIKSAANWIJZING AKR 799/IXL WHIRLPOOL

Deze instructies zich ook beschikbaar op de website: www.whirlpool.eu.

UW VEILIGHEID EN DIE VAN ANDEREN IS UITERST BELANGRIJK.

Deze handleiding en het apparaat zelf voorzien van belangrjke veiligheidsaanwijzingen, die te allen tijde moeten worden gelezen en opgevolgd.

! Dit is het waarschuwingssymbol waarmee möglich risico's voor de gebruiker en voor anderen worden aangegeven.

Alle veiligheidswaarschuwingen komen na het waarschuwingssymbol en de volgende tekst:

GEVAAR:

geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als alles nicht worden vermeden.

WAARSCHUWING:

geeft een gevaarlijke situatie aan, die ernstig letsel zou können veroorzaken als deze nicht worden vermeden.

Alle veiligheidswaarschuwingen specificeren het möglichke gevaar/risico dat aanwezig is en geen aan hoe het risico op letsel, schade en elektrische schokken voortvloeendiuit het onjuiste geleuk van het apparaat beperkt kan worden. Houd u aan de volgende instructies:

• De installmentie moet worden uitgevoerd door een gespecialiserde monteur volgens de instructies van de fabrikant en in overeenstemming met deplaatselijke verilgheidsvoorschriften. Repareer of verrang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven worden in de gebruikershandleiding.
• Het apparaat moet worden losgekoppeld van het elektriciteitsnet voordat u installmenterwerkzaamheden uitvoert.
• Dit apparaat moet worden geaard. (Nietoodzakelijk voor afzuigkappen van klassle II geidentificerd door het symbol op het etiket met specificaties).
• De voedingskabel moet lang genoeg zijn om het apparaat aan te konnen sluiten op het stopcontact.
  Trek Niet aan de voedingskabel om de stekker uit het stopcontact te halen.
• Na de installmentie mogen de elektrische onderdelen Niet meer toegankelijk zijn voor de gebruiker.
• Raak het apparaat Niet aan met vochtige lichaamsdelen en gebruik het Niet op als u op blote voeten loopt.
• Dit apparatusaat mag uitsluitend gebrukt worden door kinderen ouder dan 8aar en personen met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of met onvoldoende ervaring en kennis indien zij onder toezicht staan of geleerd hebben hoe het apparatusaat veilig gebruikt要去 worden en zich bewust়n van de gezaren die het met zich meebrengt. Kinderen moigen nicht met het apparatusaat spelen. Reiniging en onderhoud mogen Nietuitgevoerd worden door kinderen, tenzij zij onder toezicht staan van volwassenen.
• Repareer of verrang geen enkel onderdeel van het apparaat, tenzij dit specifiek worden aangegeven in de handleiding. Defeete onderden要去en verwangen worden door originele onderdelen. Alle andere onderhoudswerkzaamheden要去en worden uitgevoerd door een gespecialiseerde monteur.
• Kinderen moeten in de gaten gehonden worden, om te voorkomen dat ze met het apparatusaat gaan spelen.
• Let er bij het boren van gaten in de muur op dat u geen elektrische aansluitingen of leidingen beschadigt.
• De ventilatiekanalen要去en algid maar buiten gericht zich.
• De afoevoerde lucht mag Niet worden geloosd in een kanaal dat wordt gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoffen, maar要去 een eigien uitgang hebben. Alle landelijkke voorschriften inzake rookafvoer要去en worden nageleefd.
• Wanner de afzugkap gegelijk worden gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek 4 Pa (4 x 10-5 bar) Niet overschreden worden. Zorg er THATM voor dat de ruimte voldoende geventileerd is.
• De fabrikant wijst elk aansprakelijkheid af voor oneigenlijk gekruik van het apparaat of verkeerde instellenen van de bedieningselementen.
  Regelmatig onderhoud en reiniging van het apparaat is de Beste garantie voor een goede werkig en optimale prestaties. Reinig regelmatig het aangekoeekte vuil van de oppervlakken om vetophoping te vermijden. Reinig of verrang de filters regelmatig.
• Als de aanwijzingen voor het schoonmaken van de afzuiqkap, en voor het verrangen van de filters Niet worden opgevolgd, kan dat brand verooorzaken.
• De afzuiqkap mag nooit geopend worden als de vetfilters Niet geinstalleerd zich en moet constant in de gaten gehonden worden.
  Gasapparatenogenuitsluitendonderdeafzugkapgebruktwordenalserpannenopstaan.
  Bij het gebruik van meer dan drie gasbranders moet het vermogensniveau 2 of hoger+zijn. Zo worden oververhitting in het apparaat afgevoerd.
• Controller of de lampjes voldoende afgekoeld zich, voordat u ze aanraakt.
• De kap mag nicht zonder correct gemonteerde lampjes worden gebruikt of achtergelaten - gevaar voor een elektrische schok.
  Draag bij alle installment- en onderhoudswerkzaamheden werkhandsoenen.
• Het product is nicht geschikt voor gebruik buitenhuis.
• Wanner de kookplaat in gebruik is, können de toegankelijkde delen van de afzuiigkap heet worden.

BEWAAR DIT BOEKJE, ZODAT U HET LATER NOG EENS KUNT RAADPLEGEN.

verklaring van overeenstemming C E

• Dit apparaat is ontwikkeld, geprodueer en in de handel gebracht in overeenstemming met:
• verilgheidsvoorschriften van de "Laagspanningsrichtlij" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen verwangt);
• de vereisten voor ecologisch ontwerp van de Europese voorschriften nr. 65/2014, en nr. 66/2014 in overeenstemming met de Europese norm EN 61591
• de beschemingsvereisten van de Richtlijn "EMC" 2004/108/EC.

De elektrische verilgheit van het apparaat is alleen gegarandeerd wonneer het op de juiste wijze op een efficienwwerkende installmentie is aangesloten, die volgens de wettelijkke voorschriften is geaard.

Tips om energia te bespare

Schakel de afzugkap in op de minimumsnelheid wonneer u met koken begint en laat hem nog enkele minuten na het beeindigen van het koken werken.
- Verhoog de slelheid alleen in geval van groe hoeveelheden rook en damp en gebruik de hoogste slelheid (snelheden) alleen in extreme omstandigheden.
- Vervang het/de koolstofffilter(s) wonneer dat nodig is om onaangename luchtjes efficien te latent afvoeren.
- Maak de/het vetfilter(s) schoon wanneer dat nodig is om de efficiente van het vetfilter te behouden.
- Gebruik voor de buizen van het afvoersysteme de maximale diameter zoals aangegeven in deze handleiding om de efficiente te optimaliseren en het lawaai te minimaliseren.

INSTALLATIE

Controleer het apparaat, nadat u het hebuitgepakt, op eventuelse transportschade. Neem in geval van problemen contact op met de dealer of de dichtstbijzende Klantenservice. Om eventuelse schade te voorkomen worden geadviseerd om de oven pas vlak voor de installmentie van de piepschuim bodem te halen.

VOORBEREIDING VOOR DE INSTALLATIE

WAARSCHUWING:

dit is een zwaar product; de afzuigkap mag alleen door twee of meer personen worden opgetild en geinstalleerd.

De minimumaufstand tussen de pannen op de kookplaat en de onderkant van de afzuiqkap mag Niet minder dan 50~cm bedragen bij elektrische kookplaten en 65~cm voor kookplaten op gas of gemengde kookplaten. Controller bovendien de afstanden die in de handleiding van de kookplaat zijn vermeld, voordat u de kap installeert. Indien de installmentie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zich aan aan te honden.

Controleer of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U knot deze informatie vinden op de binnenkant van de kap, onder het vetfilter. Vervangin van de voedingskapel (type H05 V-F 3 x 0,75 mm²) moetuitgevoerd worden door een erkend elektricien. Wendt u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan moet deze na deinstallatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voerschriften voldoet. Als de kap geen stekker heeft (directe aansluiting ophetelektriciteitsnet) of als de stekker zich nicht op een toegankelijk plek bevindt, dient u een tweeolige schakelaar te installereren die aan de geldendevoerschriften voldoet en die de volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie Ill garandeert, in overeenstemming met deinstallatievoerschriften.

ALGEMENE AANBEVELINGEN

Voor het gebruik

Verwijder de kartonnen beschermingen, transparante folie en stickers van de accessoires. Controleer het apparatus op eventuele transportschade.

Tijdens het gebruik

Zet geen zware dingen op het apparaat om beschadiging te voorkomen. Stel het apparaat Niet bloot aan weersinvloeden.

MILIEUTIPS

Weggooien van de verpakking

Het verpakkingsmateriaal is 100% recyclebaar, zoals aangegeven wordt door het recyclingsymbol . De diverse onderdelen van de verpakking moen waarom Niet bij het gewone huisvuil worden weggegoid, maar要去en worden afgevoerd volgens deplaatslijke voorschriften.

Afvalverwerking van het product

• Dit apparaat is voorzien van het merkteken volgens de Europese richtlij 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).
  Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u möglich schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, dieverooraakt zouden kuren worden door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de begeleidende documentatie geeft aan dat dit apparaat Niet als huishoudelijk afval behandeld mag worden, maar waar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparatuur要去en gebracht.

Afdanken van huishoudelijkke apparate

• Dit product is vervaardigd van recyclebare of herbruikbare materialien. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalwerking. Snij de voedingskabel door voordat u het apparaat afdankt.
  Vooreer informatie over behandeling, terugwinning en recycling van dit apparaat kutu contact opnemen met uwplaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebgt gekocht.

OPSPOREN VAN STORINGEN

Het apparaat werkt nicht:

• Controller de hoofdstroomtoevoer en of het apparaat op de elektrische voeding is aangesloten
  Schakel het apparaat UIT en weer in om te zien of de storing zich voor blijft doen.

Het afzuiqvermögen van de kap is onvoldoende:

• Controleer de afzuigsnelheid en pas Dealer aan;
• Controller of de filters schoon zijn
• Controller de ventilatieoppeningen op eventuele verstoppingen.

Deverlichtingwerktniet;

• Controleer het lampje en vertang dit indien nodig
• Controller of het lampje correct gemonteerd is.

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen:

1. Probeer het probleem zich op te losesten aan de hand van de suggesties in de "Gids voor het oploenen van problemen".
2. Schakel het apparaatuit en weein om te zien of de storing zich voor blijftdoen.

Neem, als de storing zich na bovenvermelde suggesties voor blijft doen, contact op het de dichtstbijzijnde Klantenservice.

Geef waar bij algint het volgende aan:

• Een korte omschrijving van de storing;
• Het exacte type en model van het apparaat
• Het servicenummer (nummer na het word "Service" op het typeplaatje), dat zich op de binnenkant van het apparaat bevindt. Het servicenummer is ook aangegeven in het garantieboekje
  Uw volledige adres
  Uw telefoonnummer.

SERVICE

Neem, indien reparaties noodzakelijk,zijn, contact op met een erkende Klantenservice (om er zeker van te zich dat er originele verwangingsonderdelen worden gebruikt en de reparatie correct worden uitgevoerd).

REINIGING IXELIUM

GEVAAR:

• Gebruik geen stoomreinigers.
  Koppel het apparataat los van de netvoeding.

BELANGRIJK: Gebruik geen bijtende of schurenre reinigingsmiddelen. Als een dergelijk product per ongeluk in contact kommt met het apparaat, verwijder het dan onmiddelijk met een vochtig doeke.

BELANGRIJK:

Het staal van de afzuigkap hebts een iXelium oppervlaktebehandeling ondergaan.

Ga als volgt te werk om dit schoon te make:

• Gebruik een zachte doek (bij voorkeur microvezel) bevochtigd met water of met normale glasreiniger.
• Gebruik geen keukenpapier, dit kan vlekken achechterlaten en stukjes papier op de kap.
• Gebruik geen schurende, corrosieve of op chloor gebaseerde producten, noch staalwol.
• Gebruik geen stoomapparaten.
• Gebruik geen ontvlambare producten.
• Laat geen zure of alkalische substanties zoals azijn, mosterd, zout, suiker of citroen acheer op de kap.
• Gebruik speciale reinigingsmiddelen die special bedoeld voor het apparaat en volg de aanwijzingen van de Fabrikant op.

BELANGRIJK: Reinig de filters minstens eenmaal per maand om restanten olie en vet te verwijdersen.

INSTALLATIE AFZUIG-OF FILTERKAP

De afzugkap is ontworpen om als "model met luchtafvoer maar buiten" of als "model met luchtcircalie" gekruikt te worden.

Model met luchtafvoer maar buiten

Damp en stoom worden maar buien afgezogen door een (niet-bijgeleverde) afvoerpijp die op het verbindingsstuk van de luchtuitlaat van de kap B worden bevestigd.

Op basis van de aangeschafte afvoerijp moet voor een goed bevestigingsystem aan het verbindingsstuk van de luchtuitlaat worden gezorgd.

Belangrijk: Als het/de koolstofffilter(s) al geinstalleerd is/zijn moet(en) dit/ze worden verwijderd.

Uitvoering met luchtcirculation

De lucht worden door het/de koolestoffilter(s) gefilterd en in de omliggende ruimte gerecycled.

Belangrijk: Controleer de recirculatie van de lucht goed verloopt.

Belangrijk: Als de kap geen koolstofffilter(s) heeft, dient dit/dienen ze te worden besteld; pas nadat het/de filter(s) is/zijn gemonteerd mag de kap in gebruik worden genomen.

De genummerde instructies hieronder hebben betrekking op de tekeningen op de staat bladzijden van deze handleiding, waar u de nummers terugvindt.

Opmerking: Sommige instructies verschillen op basis van de afmetingen in de bredte of in de hoogte van de behuizing van de afzuiigkap; in dat geval worden de verschillen in installment zowel in de tekst als op de tekeningen aangegeven.

1. Teken op de muur tot aan het plafond een streep, die overeenkomt met de middelijn van de kap.
2. Breng het boorschema aan op de muur (plak het vast met plakband): de verticale middenijn op het boorschema moet geldijk lopen met de middenlijn die u op de wand hebt getekend. Bovendien要去 de onderste rand van het boorschema samenvallen met de onderste rand van de afzuigkap.

Booreengat.

1. Verwijder het boorschema, en plaat's pluggen en schroeven zaals aangegeven.
2. Gedeeltelijk vastschroeven
3. Breng het steunprofiel voor de schouw op de muur gegen het plafond aan. Boor gaten en stek pluggen in de muur zoals aangegeven. Bevestig het steunprofiel.
4. Alleen voor de uitvoering met luchtafvoer maar buiten - afvoer maar achteren: Maak een gat in dechterwand om de afvoerpijp doorheen te voeren.
5. Alleen voor de uitvoering met luchtafvoer maar buiten - afvoer maar het plafond: Maak een gat in het plafond om de afvoerijp doorheen te voeren.
6. Bereid de aansluiting op de netvoeding van uw woning voor.
7. Uitsluitend voor het model met luchtcirculatie: Bevestig de luchtstroomrichter aan het steunprofiel van de schouw.
8. Verwijder de vetfilter(s).
9. Verwijder de band waarme het doosje met elektronica op de motorbehuizing is bevestigd.

Opmerking: de tekening is slechts indicatief, het doosje kan tijdelijk op andere zijden van de motorbeuizing bevestigd zijn.

1. Hang de afzuigkap aan de muur.
2. Stel de horizontally ophanging van de kap bij.
3. Regel de afstand van de afzuigkap tot de muur.
4. Teken het/de gat(en) voor de definitieve bevestiging van de afzuiqkap op de muur zoals aangegeven.
5. Haal de afzuiigkap van de muur.
6. Boor gaten en steek pluggen in de muur zoals aangegeven.
7. Hang de afzugkap wee aan de muur.
8. Bevestig de kap definitief met schroeven aan de muur zoals aangegeven.
9. Til de schakelkast op in een verticale stand.
10. Bevestig de aansluitdoos met de reeds gedeeltekijk aangedraide schroeven op de motorbehuizing.
11. Stek het netsnoer in de aansluiting.
12. Bevestig de kabelklem aan het snoer.

BELANGRIJK: Deze handeling moet verplicht worden uitgevoerd. De klem zorgtervoordat het netsnoer Niet per ongeluk losgetrokken wordt.

Voer de aansluiting op de netvoeding van uw woning UIT.

1. Sluit een rookafvoerbuis aan op de koppelingsring; de afvoerbuis要去 waar buiten gericht worden (versie met afzuiigng maar buiten) of waar de luchtstroomrichter (versie met luchtcirculatie).
2. Plaats de schouw over de kap zodate afzuigroep volledig afgedekt is.
   26 Haal het bovenste gedeelte weg en bevestig de schouw met de schroeven zoals aangegeven.

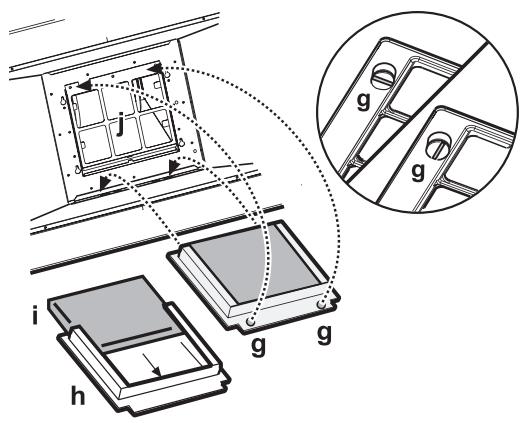

3. Installeer het koolstofffilter (Alleen voor het model met luchtcirculatie, zie paragraaf Onderhoud - Actievekoolestoffilter - Montage van het koolstofffilter) en monteer het/de vetfilter(s) weeer.

Contreer of de afzuigkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzuigkap.

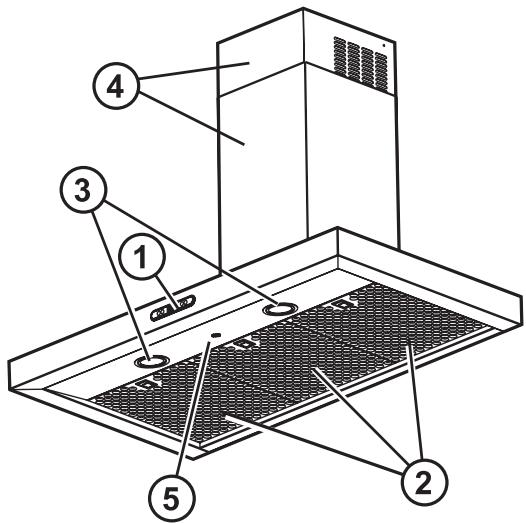

1. Bedieningspaneel.
2. Vetfilters.
3. Ledlampjes.
4. Uitschufbare schouw.
5. Sensoren.

DIGITAAL BEDIENINGSPANEEL MET SENSOREN

1. ON/OFF motor

Met een druk op deze knop worden de afzuigkap ingeschakeld op snugheid 1.

Alsijdens de werkung van de kap op deze knop worden gedrukt, worden de kap in de OFF-stand gezet.

2. Hogere snelheid / Tijdsduur snelheid

Met een druk op deze knop schakelt de kap over van de OFF-standaar snelheid 1.

Bij elké slenlheid gaat de bijbehorende (groene) led branden.

Snelheid 1 led "L1"

Snelheid 2 led "L2"

Snelheid 3 led "L3"

Hoogste snelheid led "L4" (knippert)

De hoogste spelheid is voorzien van een tijsinstelling.

De standardtijdsduur is 5 minuten, daarna schakelt de kap over maar snugheid 2.

Druk op toets "2" als u de functie wilt uitschakelen voordat de tijd is verstreten, de kap worden in snelheid 1 gezet en met een druk op toets 1 gaat de kapuit.

3. ON/OFFverlichting

4. ON/OFF sensor

5. Lampje bedrijfstoestand

Tijdsduur slelheid

De tijdsduur van de snelheden worden ingeschakeld door toets 2 2 seconden in te drukken. Als de tijdsduur is verstreten, wordt de kap uitgeschakeld. De tijdsduur is als volgt verdelijk:

Snelheid 1 20 minutes (led "L1" knippert)

Snelheid 2 15 minuten (led "L2" knippert)

Snelheid 3 10 minuten (led "L3" knippert)

Hoogste snelheid 5 minute (led "L4" knippert)

Als tijdens de werkung met tijsinstelling op toets "1" wordt gedrukt, gaat de kap uit; als op toets "2" wordt gedrukt, gaat de afzuiigkap weer op de ingestelde sleidwerken; als op toets "4" wordt gedrukt, schakelt de kap over op de Cooking-modus.

Signalering vetfilter

Na 80 bedrijfsuren gaan de leds "L1" en "L2" knipperen.

Bij dit signal moeten de geinstalleerde vetfilters worden gewassen.

Houd toets "1" 3 seconden ingedrukt on het signaal te resetten.

Signalering koolstoffilter

Na 320 bedrijsuren gaan de leds "L2" en "L3" knipperen. Bij dit signala要去en de geinstalleerde koolstoffilters worden verrangen.

Houd toets "1" 3 seconden ingedrukt om het signaal te resetten. Bij gelijktijdige signalering van beiden filters gaan de leds "L1", "L2" en "L3" knipperen.

De kap wordt gereset door bovenstaande procedure 2 maal uit te voeren. De eerste keer wordt de signalering van het vetfilter geset, de tweede reset de signalering van het koolstofffilter. Tijdens de standaardwerking is de signalering van het koolstofffilter Niet actief.

Als de kap in de filtriversie worden gebruikt, moet de signalering van het koolstofffilter worden ingeschakeld.

Inschakeling signaling koolstoffilter

Zet de afzugkap in de OFF-stand en houd de toetsen 2^n en 3^n3^n 3 seconden tegelijk ingedrukt. De leds "L1" en "L2" knipperen 2 seconden. Uitschakeling signalerig koolstofffilter: Zet de afzugkap in de OFF-stand en houd de toetsen 2^n en 3^n3^n 3 seconden tegelijk ingedrukt. De leds "L1" knippert 2 seconden.

Het systeem is standard in de handbediende modus ingesteld. Druk op toets "4" om de automatische werking in te schakelen.

De automatische werking van het systeme kent 2 werkwijzen:

• COOKING, in deze modus is een goede afzuiiging van de dampenijdens het koken gegarandeerd.

• AIR QUALITY CONTROL, dit is een controlesysteme dat een hoog luchtkaliteitsniveau garandeert.

De 2 werkwijzen worden cyclisch ingeschakeld door op toets "4" te drukken.

COOKING-modus led "L5" (amberkleurig) aan. Tijdens het koken reageert het systeme ommiddelijk toename van damp/gas en blijft minstens 1 minuut op de ingestelde slelheid werken, voordat de laagste slelheidoor wordt ingeschakeld of de kap wordt uitgeschakeld.

Als het koken is beeindigd en de omgevingsparameters wee por hetzelfde nivea als voor het koken liggen, gaat het systeem uit.

Als de parameters bijna op het niveau van de rusttoestand zijn, schakelt het systeme de kap na 30 minutes UIT.

AIR QUALITY CONTROL-modus led "L5" (wit) aan.

Het systeem reageert onmiddelijk op een toename van damp/gas en blijft minstens 1 minut op de ingestelde能力和werken, voordat de laagste能力和werd ingeschakeld of de kap wordt uitgeschakeld.

Als het efect van de dampen/gassen is uitgewerkt en de omgevingsparameters wee op het niveau van voor de start liggen, gaat het systeemuit.

Deze modus kan worden afgesloten door op de toetsen "1", "2" en "4" te drukken.

Test sensoren

Deze test wordenijdens de automatische werkung voortdurend uitgevoerd. Bij een defect knipperen alle leds (neem contact op met de servicedienst), maar de kap kan nog wel in de handbediende modus worden gebruikt.

Handmatige instelling

Zet de kap in de OFF-stand en houd de toetsen "1" en "4" 3 seconden tegelijk ingedrukt.

Led "L5"knippert.

Het worden aanbevolen deze handeling uit te voeren wanner:

• de kap voor de eerste keer geinstalleerd worden
• de stroom gedurende meerdere uren of dagen wordenuitgeschakeld
• er een snelle wisseling van temperatuur in de keulen is

Keuze van de kookplaat

Deze procedure optimaliseert de automatische werking van de afzuiqkap. Ga als volgt te werk:

Zet de afzuigkap op OFF

Houd de toetsen "1" en "3" 3 seconden tegelijk ingedrukt totdat de kookplaat die in gebruik is worden weergegeven.

Led "L1" aan: Gaskookplaat

Led "L2" aan: Inductiekookplaat

Led "L3" aan: Elektrische kookplaat

De kookplaat kan worden gekozen door op toets "1" te drukken

Als de keuze van de kookplaat is geaccepteerd, knippert de led van de geselecteerde kookplaat 3 maal.

Wacht na de keuze van de kookplaat 10 seconden om de functie te accepteren.

Standaard is de gaskookplaat ingesteld.

ONDERHOUD

VETFILTERS

Het metalen vetfilter heeft een onbeperkte levendsduur en moetients per maand met de hand of in de afwasmachine (kort programme met lage temperatuur) aufgewassen worden. Het kan zichn dat het vetfilter in de afwasmachine glans verliest en mat wordt, maar dit hebts beslilst geen nadelige invloed op het filtervermogen.

Trek aan de handgreep om het filter eruit te halen.

Voer bovenstaande handelingen in omgekeerde volgorde UIT om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

VERVANGEN VAN DE LAMPJES

De afzuiqkap isuitgerust met een verlichtingssystemet ledtechnologie.

De leds zorgen voor een optimale verlichting, gaan tien keer longer mee dan gewone lampjes en zorgen voor 90% energiebesparing.

Ga als volgt te werk om ze te verrangen:

1. Verwijder de vetfilters.
2. Ga via de binnenkant van de afzuigkap maar de lampjes.
3. Druk de veren in om het lampje los te make.
4. Neem het lampjeuit de afzuiqkap.
5. Koppel de voedingsklem los.

Voer voor de montage van het neue lampje bovenstaande demontageprocedure in omgekeerde volgorde UIT.

N.B.: Wend u voor de aankoop van het ledlampje tot de technische servicedienst.

Actief koolstofffilter (uitsluitend voor modellen met luchtfiltering):

Reinig het koolstofffilter eens per maand in de afwasmachine, met een normal afwasmiddel en op de hoogste temperatuur. Het worden geadviseerd het filter zonder ander serviesgoed in de afwasmachine schoon te makeen.

Om het koolstofffilter te reactiveren, moet het na het wassen gedurende 10 Minutes op 100^ in de oven gedroogd worden.

Vervang het koolestoffilter om de 3aar.

Montage van het koolstofffilter:

1. Verwijder het vetfilter.
2. Verwijder het draagframe van het filter door de knoppen 90^ te draaien.
3. Plaatshet koolstofffilter"1"in het draagframe van het filter "h".

Ga in omgekeerde volgorde te werk om het draagframe van het filter en het koolstofffilter wee por hun plaats aan te brengen.
