AKR 799/IXL - Dunstabzugshaube WHIRLPOOL - Kostenlose Bedienungsanleitung

Produkttyp	Dekorative Kamin-Dunstabzugshaube
Marke	Whirlpool
Modell	AKR 799/IXL
Breite	90 cm (geschätzt)
Tiefe	50 cm (geschätzt)
Höhe (mit Kamin)	60 - 110 cm (einstellbar)
Gewicht	Ca. 12 kg
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	200 W (geschätzt)
Beleuchtung	LED, 2 x 3 W (geschätzt)
Anzahl der Geschwindigkeitsstufen	3 + Intensivstufe
Nachlauffunktion	Ja (20/15/10/5 min je nach Stufe)
Automatikmodus	Ja (Cooking und Air Quality Control)
Steuerungstyp	Elektronische Touchsteuerung (Sensoren)
Fettfilter	Metall, waschbar (Geschirrspüler)
Aktivkohlefilter	Waschbar im Geschirrspüler, alle 3 Jahre ersetzen
Abluft	Abluft oder Umluft (Aktivkohle-Kit optional)
Abluftrohrdurchmesser	150 mm (geschätzt)
Geräuschpegel	55 dBA (geschätzt bei Maximalgeschwindigkeit)
Minimaler Abstand zur Kochfläche	50 cm (Elektro), 65 cm (Gas/Mischbetrieb)
Energieklasse	A+ (geschätzt)
Sicherheit	Automatische Abschaltung, Überhitzungsschutz
Pflege	Reinigung iXelium mit weichem Tuch und Wasser/Glasreiniger

Häufig gestellte Fragen - AKR 799/IXL WHIRLPOOL

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 50 cm für Elektroherde und 65 cm für Gas- oder Mischherde. Überprüfen Sie auch die Anleitung Ihres Herdes.

Wie reinige ich die Fettfilter?

Die Metallfettfilter sollten einmal im Monat von Hand oder bei niedriger Temperatur im Geschirrspüler gereinigt werden. Verwenden Sie einen kurzen Spülgang. Der Filter kann durch das Waschen stumpf werden, dies beeinträchtigt jedoch nicht seine Wirksamkeit.

Wann muss ich den Aktivkohlefilter ersetzen?

Der Aktivkohlefilter muss alle 3 Jahre ersetzt werden (oder früher, wenn der Geruch anhält). Er ist einmal im Monat bei maximaler Temperatur im Geschirrspüler waschbar und dann bei 100 °C für 10 Minuten im Ofen trocknen.

Wie aktiviere ich den Automatikmodus?

Drücken Sie die Taste 4 (Sensor), um zwischen den Modi Cooking (Absaugung beim Kochen) und Air Quality Control (Luftqualitätserhaltung) umzuschalten. Die LED L5 leuchtet bernsteinfarben oder weiß.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie die Netzstromversorgung und den Anschluss. Schalten Sie das Gerät aus und wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst und geben Sie Modell und Servicenummer an.

Wie pflege ich die iXelium-Oberfläche?

Verwenden Sie ein weiches Tuch (vorzugsweise Mikrofaser), das mit Wasser oder Glasreiniger befeuchtet ist. Verwenden Sie keine Papiertücher, scheuernde, ätzende oder chlorhaltige Reinigungsmittel, Stahlwolle oder Dampf.

Wie setze ich die Filtersättigungsanzeige zurück?

Für den Fettfilter: Halten Sie die Taste 1 3 Sekunden lang gedrückt. Für den Aktivkohlefilter: Halten Sie die Taste 1 3 Sekunden lang gedrückt. Bei gleichzeitiger Anzeige führen Sie den Vorgang zweimal durch.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, Sie müssen einen Aktivkohlefilter (nicht im Lieferumfang enthalten) und einen Umlenker installieren. Stellen Sie sicher, dass die Umluft frei zirkulieren kann. Aktivieren Sie die Anzeige des Aktivkohlefilters, indem Sie die Tasten 2 und 3 gleichzeitig 3 Sekunden lang gedrückt halten (siehe Anleitung).

Wie kalibriere ich die Sensoren?

Schalten Sie die Dunstabzugshaube auf AUS, halten Sie die Tasten 1 und 4 gleichzeitig 3 Sekunden lang gedrückt. Die LED L5 blinkt. Führen Sie diese Kalibrierung bei der ersten Installation, nach einem längeren Stromausfall oder nach einem schnellen Temperaturwechsel durch.

Welche LED-Lampe verwende ich als Ersatz?

Die Dunstabzugshaube verwendet spezielle LED-Lampen. Für den Kauf einer Ersatzlampe wenden Sie sich an den Kundendienst von Whirlpool. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG AKR 799/IXL WHIRLPOOL

These Hinweise stehen auch auf folgender Website zur Verfugung: www.whirlpool.eu.

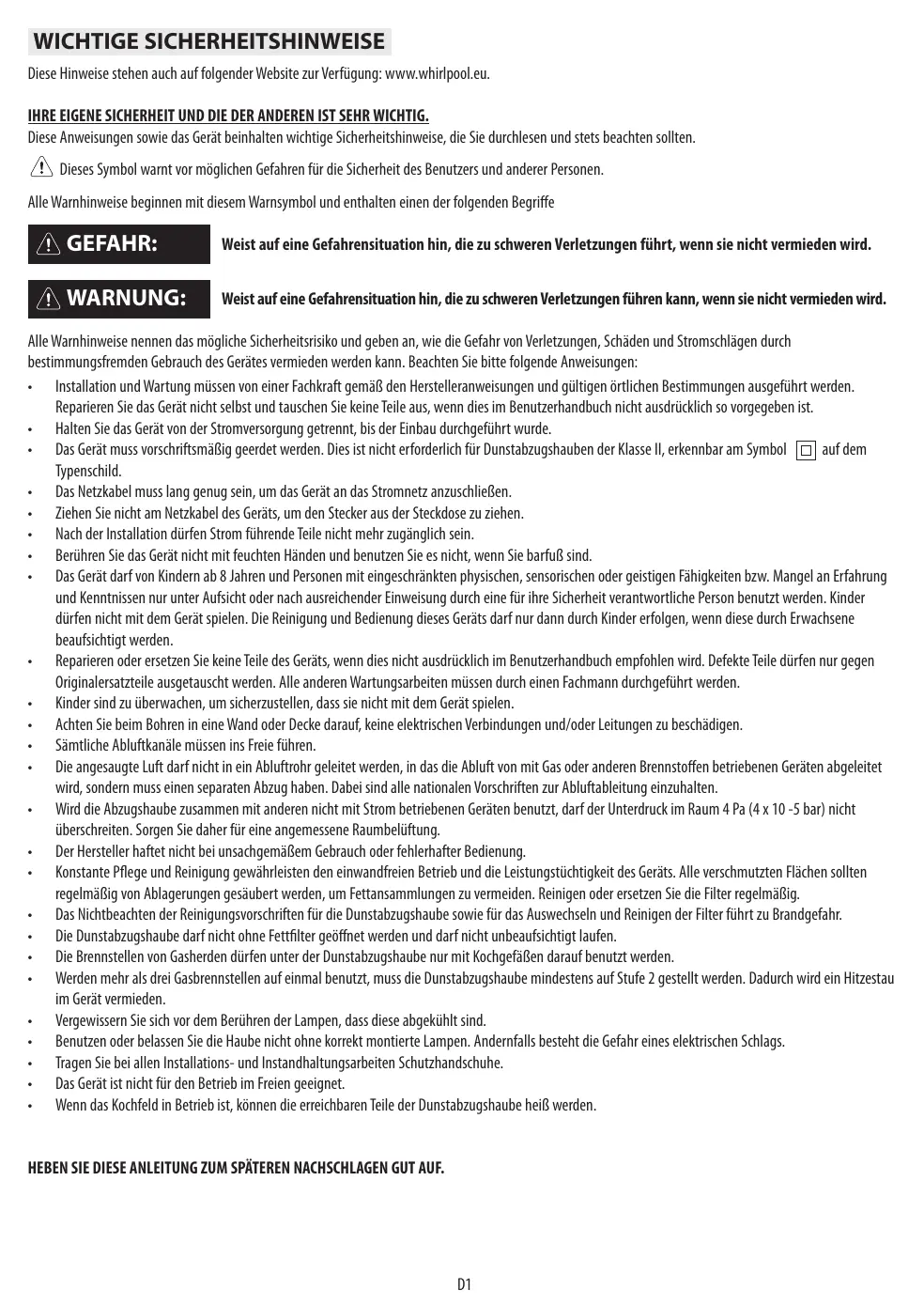

IHRE EIGENE SICHERHEIT UND DIE DER Anderen Ist SEHR WICHTIG.

These Anweisungen sowie das Gerät beinhalten wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollenn.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzters und anderer Personen.

Alle Warnhinweise beginnen mit thisem Warnsymbol und enthalten einen der folgenden Begriffe

GEFAHR:

Weist auf eine Gefahressituation hin, die zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

WARNING:

Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird.

Alle Warnhinweise nennen das mögliche Sicherheitsrisiko und geben an, wie die Gefahr von Verletzungen, Schäden und Stromschlagen durch bestimmungsfremden Gebrauch des Gerätes vermieden werden kann. Beachten Sieitte folgende Anweisungen:

Installation und Wartung mussen von einer Fachkraft gemäß den Herstelleranweisungen und gultigen ortlichen Bestimmungen ausgeführten werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies im Benutzerhandbuch nicht ausdrücklich so vorgegeben ist.
- Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgehirt wurde.
Das Gerät muss vorschäftsmäßige geerdet werden. Dies ist nicht erforderlich für Dunstabzugshauben der Klasse II, erkennbar am Symbol auf dem Typenschild.
Das Netzkabel muss lang genug sein, um das Gerät an das Stromnetz anzuschreiben.
- Ziehen Sie nicht am Netzkabel des Geräts, um den Stecker aus der Steckdose zuziehen.
- Nach der Installation)durfen Strom fuhrende Teile nicht mehr zuganglich sein.
- Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
Das Gerat darf von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person benutzt werden. Kinder)darin nicht mit dem Gerat speien. Die Reinigung und Bedienung these Gerats darf nur dann durch Kinder erfolgen, wenn diese durch Erwachsene beaufsichtigt werden.
- Repairieren oder ersetzen Sie keine Teile des Geräts, wenn dies nicht ausdrücklich im Benutzerhandbuch empfohlen wird. Defekte Teile)dürfen nur gegen Originalersatzteile ausgetauscht werden. Alle anderen Wartungsarbeitem müssen durch einen Fachmann durchgefuhrt werden.
- Kinder sind zu überwachen, um sicherzustellen, dass sie nicht mit dem Gerät playen.
- Achten Sie beim Bohren in eine Wand oder Decke darauf, keine elektrischen Verbindungen und/oder Leitungen zu beschädigen.
Samtliche Abluftkanä müssen ins Freie führen.
Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.
- Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiben. Sorgen Sie daher für eine angemessene Raumbelüfung.
- Der Hersteller haftet nicht bei unsachgemäßem Gebrauch oder fehlerhafter Bedienung.
Konstante Pflege und Reinigung gewährleisten den einwandfrei Betrieb und die Leistungstüchtigkeit des Geräts. Alle verschmutzten Flächen sollenen regelmäß von Ablagerungen gesäubert werden, um Fettansammlungen zu vermeiden. Reinigen oder ersetzen Sie die Filter regelmäßig.
Das Nichtbeachten der Reinigungsvorschriften fur die Dunstabzugshaube sowie fur das Auswechseln und Reinigen der Filter fuhrt zu Brandgefahr.
Die Dunstabzugshaube darf nicht ohne Fettfilter geöffnet werden und dart nicht unbeaufsichtigt laufen.
Die Brennstellen von Gasherden durren unter der Dunstabzugshaube nur mit Kochgefaien darauf benefitz werden.
- Werden mehr als drei Gasbrennstellen auf einmal benutzt, muss die Dunstabzugshaube mindestens auf Stufe 2 gestellt werden. Dadurch wird ein Hitzestau im Gerät vermieden.
Vergewisern Sie sich vor dem Berühren der Lampen, dass diese abgekühlt sind.
Benutzen oder belassen Sie die Haube nicht ohne korrekt montierte Lampen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
Tragen Sie bei allen Installations- und Instandhaltungsarbeiten Schutzhandschuhe.
Das Gerät ist nicht für den Betrieb im Freien geeignet.
- Wenn das Kochfeld in Betrieb ist, können die erreichbaren Teile der Dunstabzugshaube besteht werden.

HEBEN SIE DIESE ANLEITUNG ZUM SPATEREN NACHSCHLAGEN GUT AUF.

Konformitätserkläung

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:
• Sicherheitsforderungen der "Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt).
  -Ökodesign-Verordnungen (EU) Nr. 65/2014 und 66/2014 gemäß der EU-Norm EN 61591
• Schutzvorschriften der EMV-Richtlinie 2004/108/EG.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine Funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

Energiespartipp

• Schalten Sie die Dunstabzugshaube auf niedrigster Stufe ein, wenn Sie zu kochen beginnen, und setzen Sie sie nach dem Ende des Kochvorgangs noch eine Minute laufen.
• Stellen Sie nur bei starker Rauch- oder Dampfentwicklung eine höhere Stufe ein und verwenden Sie die Booster-Funktion(en) nur in Extremsitionen.
  Tauschen Sie den/die Aktivkohlefilter bei Bedarf aus, damit das Gerät unangenehmen Gerüchen effektiv entgegenwirken kann.
  Tauschen Sie den/die Fettfilter bei Bedarf aus, damit das Gerät Fettablagerungen effektiv entgegenwirken kann.
• Eine optimale Wirkung bei minimaler Gerauschentwicklung erzielen Sie mit Abluftkanalen, die den in thisem Handbuch angegebenen Höchstdurchmesser aufweisen.

INSTALLATION

Kontrolieren Sie das Gerät nach dem Auspacken auf eventuelle Transportschäden. Bei Problemen wenden Sie sichitte an ihren Handler oder die nachste Kundendienstelle. Um eventuellen Schäden vorzubeugen, sollen den Sie das Gerät erst unmittelbar vor der Installation von der Polystyrolunterlage halten.

VORBEREITUNG DES EINBAUS

WARNING:

Das ist ein schweres Produkt. Zum Transport und zur Installation der Haube sind zwei oder mehr Personen erforderlich.

Der Mindestabstand zwischen der Abstellfläche der Behälter auf dem Herd und der unteren Kante der Dunstabzugshaube muss bei Elektroherden 50 cm und bei Gasherden oder kombinierten Elektro-/Gasherden 65 cm betragen. Überprüfen Sie vor der Installation auch die im Handbuch des Kochfeldes angegebenen Mindestabstände. Schreiben die Installationsanweisungen des Kochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.

ELEKTRISCHER ANSCHLUS

Die Spannung auf dem Typenschild des Gerätes muss der Spannung des Stromnetzes entsprechen. Diese Information finden Sie im Inneren der Abzugshaube unter dem Fettfilter. Das Netzkabel (Typ H05 VV-F 3 x 0,75 mm²) darf nur durch qualifiziertes Fachpersonal ersetzt werden. Wenden Sie sich an eine autorisierte Kundendienstelle. Der Stecker der Dunstabzugshaube (falls vorhanden) muss an eine normgerechte und gut zugängliche Steckdose angeschlossen werden. Sollte die Abzugshaube nicht mit Stecker versehen sein, sondern direkt mit dem Stromnetz verbunden und die Steckdose unzugänglich sein, müssen Sie einen normgerechten zweipoligen Schalter verwenden, der eine totale Isolierung vom Stromnetz im Falle von gemäß Klasse 3 auftretenden Überspannungen gewährleistet und normgerecht verdrahtet ist.

ALLGEMEINE EMPFEHLUNGEN

Vor Inbetriebnahme

Entferen Sie Kartonteile, Schutzfolien und Klebeetikten von den Zubehörteilen. Kontrollieren Sie das Gerät auf eventuelle Transportschäden.

Während des Betriebs

Stellen Sie keine Gegenstände auf dem Gerät ab, um Beschädigungen zu vermeiden. Schätzen Sie das Gerät vor Witterungseinflüssen.

HINWEISE ZUM UMWELTSCHUTZ

Entsorgung von Verpackungsmaterialien

Das Verpackungsmaterial ist zu 100% wiederverwertbar und tragt das Recycling-Symbol sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

. Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort,

---

Entsorgung von Altgeräten

• Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EG für Elektrö- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
  Durch eine angemessene Entsorgung des Gerats tragt der Nutzer dazu bei, potenziell schädliche Auswirkungen fur Umwelt und Gesundheit zu vermeiden, die durch eine nachlassic Beseitigung these Products verursacht wurden.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist daraufhin, dass这点 Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

Entsorgung von Haushaltsgeräte

• Dieses Gerät wurde aus recyclbaren oder niederverwendbaren Werkstoffen hergestellt. Beachten Sie bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung. Schneiden Sie das Netzkabel durch, bevor Sie das Gerät verschrotten.
• Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten erhalten Sie bei ihrer örtlichen Verwaltungsstelle, der Müllabfuhr oder dem Handler, bei dem Sie das Gerät gekauft haben.

STÖRUNG - WAS TUN?

Das Gerät Funktioniert nicht:

• Prufen Sie, ob das Stromnetz Strom führt und das Gerät an das Stromnetz angeschlossen ist
  Schalten Sie das Gerät aus und wieder ein, um zu prufen, ob die Störung immer noch vorliegt.

Zuschwache Absaugleistung:

• Prüfen Sie die Absauggeschwindigkeit und passen Sie diese bei Bedarf an.
  Prufen Sie, ob die Filter sauber sind
  Prufen Sie, ob die Belüftungsöffnungen blockiert sind.

Die Beleuchting Funktioniert nicht:

• Kontrollieren Sie die Lampe und tauschen Sie sie bei Bedarf aus
  Prufen Sie, ob die Lampe korrekt eingesetzt wurde.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Prüfen Sie erst, ob Sie die Störung anhand der Hinweise unter "Störung - was tun?" selbst beheben konnen.
2. Schalten Sie das Gerät aus und wieder ein, um zu prufen, ob die Störung immer noch vorliegt.

Falls die Störung danach fortbesteht oder erneut auftritt, kontaktieren Sieitte den nachstgelegenen Kundendienst.

Geben Sie damititte Folgendes an:

• Eine kurze Beschreibung der Störung
  Den genauen Typ und das Modell des Gerät
  Die Servicenummer (die Zahl nach dem Wort "Service" auf dem Typenschild) im Gerät. Die Servicenummer finden Sie auch im Garantieheft
• Ihr vollständige Anschrift
• Ihre Telefonnummer

SERVICE

0000 000 0000

Im Reparatur wenden Sie sichitte an eine vom Hersteller autorisierte Kundendienstelle. Nur so ist gewährleistet, dass Originalersatzteile verwendet werden und die Reparatur fachgerecht durchgefuhrt wird.

REINIGUNG VON GERÄTEN MIT IXELIUM-OBERFLÄCHEN

WARNING:

• Verwenden Sie keine Dampfreiniger.
• Trennen Sie das Gerät vom Stromnetz.

WICHTIG: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel noch mit dem Gerät in Kontakt kommt, reinigen Sie es soit mit einem feuchten Tuch.

WICHTIG:

Die Stahlflächen der Dunstabzugshaube sind mit einer iXelium-Versiegelung versehen.

Tipps zum Reinigen:

• Feuchten Sie ein weiches Tuch (vorzugsweise ein Mikrofasertuch) mit Wasser oder einem normalen Glasreiniger an.
• Verwenden Sie keine Zellstofftücher, Denn diese konnten Verfärbungen oder Zellstoffpartikel auf der Dunstabzugshaube hinterlassen.
• Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel, keine chlorhaltigen Mittel und keine Stahlwolle.
• Verwenden Sie keine Dampfreiniger.
• Verwenden Sie keine brennbaren Produkte.
• Stellen Sie keine saurehaltigen oder alkalischen Substanzen wie Essig, Senf, Salz, Zucker oder Zitronensauf auf die Dunstabzugshaube.
• Verwenden Sie zur Reinigung geeignete Reinigungsmittel und beachten Sie die Herstelleranweisungen.

WICHTIG: Reinigen Sie die Filter mindestens einmal monatlich und entfern den Sie alle Öl- und Fettruckstände.

INSTALLATION MIT ABLUFT- ODER UMLUFTBETRIEB

Die Dunstabzugshaube ist für den Betrieb in "Abluftversion" oder in "Umluftversion" konzipiert.

Ausführung mit Abluftbetrieb

Die Schwaden werden angesaugt und über das am Verbindungsstück der Abzugshaube B befestigte (nicht mitgelieferte) Abluftrohr nach außen geleitet. Je nach gekauftem Abluftrohr ist ein geeignetes System zur Befestigung am Verbindungsstück vorzusehen.

Wichtig: Entfernen Sie die eventuell bereits installierten Kohlefilter.

Ausführung mit Umluft+Filter-Betrieb

Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und im Raum umgewälzt.

Wichtig: Vergewissern Sie sich, dass die Luft ungehindert umgewählt wird.

Wichtig: Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren.

Die folgenden in nummerierter Reihenfolge aufgezahlen Anweisungen beziehen sich auf die mit Nummern versehenen Zeichnungen auf den letzten Seiten des vorliegenden Handbuchs.

Hinweis: Einige Anweisungen weichen in der Breite oder Höhe des Abzugsaubengehäuses ab. In thisem Fall sind die entsprechenden Installationsanweisungen sowohl im Text als auch in den Zeichnungen angeführct.

1. An der Wand eine Mittellinie bis zur Deckeziehen.
2. Die Bohrschablone an der Wand anbringen (mit Klebeband befestigen): Die auf der Bohrschablone aufgedruckte Mittellinie muss mit der an der Wand gezogenen Mittellinie übereinstimmen. Außer dem muss für die Höhe der Abzugshaube der untere Rand der Bohrschablone der unteren Kante der Dunstabzugshaube entsprechen.

Fuhren Sie eine Bohrung aus.

1. Die Bohrschablone entfernen und die Wandübel und Schrauben wie dargestellt einsetzen.
2. Die Schrauben teilweise eindreten.
3. Befestigen Sie den Kaminhaltgebägel direkt unter der Decke an der Wand. Die Bohrungen wie dargestellt ausführren und die Wandübel einsetzen. Befestigen Sie den Trägerbägil.
4. Nur für die Abluftversion - mit rückwärftigem Abzugrohr: Führn Sie in der rückwärftigen Wand eine Durchlassöffnung für das Abzugrohr aus.
5. Nur für die Abluftversion - mit Deckenabzug: Führn Sie in der Decke eine Durchlassöffnung für das Abzugsrhr aus.
6. Bereiten Sie den Anschluss an das Stromnetz der Wohnung vor.
7. Nur für die Umluftversion: Befestigen Sie das Umlenkstück am Kaminträgerbügel.
8. Entfernen Sie den/die Fettfilter.
9. Entfernen Sie das Band, mit dem das Gehäuse der elektronischen Steuerung am Motorgehäuse befestigt ist.

Hinweis: Die Zeichnung hat lediglich Beisielcharakter, das Gehäuse könnte auch an anderen Seiten des Motorgehäuses befestigt sein.

1. Haken Sie die Dunstabzugshaube an der Wand ein.
2. Richten Sie die Dunstabzugshaube waagrecht aus.
3. Regulieren Sie den Abstand der Haube von der Wand.
4. Markieren Sie das Loch/die Locher für die endgültige Befestigung der Dunstabzugshaube (siehe Darstellung).
5. Nehmen Sie die Dunstabzugshaube von der Wand ab.
6. Die Bohrungen wie dargestellt ausführren und die Wandübel einsetzen.
7. Haken Sie die Dunstabzugshaube wieder an der Wand ein.
8. Befestigen Sie die Dunstabzugshaube mit den Schrauben endgültig an der Wand (siehe Darstellung).
9. Heben Sie den Anschlusskosten in die Vertikale an.
10. Befestigen Sie das Gehäuse mit den schon teilweise eingedrehten Schrauben am Motorgehäuse.
11. Stecken Sie das Stromkabel in die Buchse.
12. Sichern Sie das Kabel mit der Kabelhalterung.

Wichtig: Diese Vorgang muss zwingend ausgeführrt werden. Er verhindert ein versehentliches Herausrutschen des Stromkabels.

SchlieBen Sie das Gerat an das Stromnetz der Wohrnung an.

1. Schlieben Sie ein Abluftrohr an den Verbindungsring an, das nach außen (Version mit Abluftbetrieb) oder zum Umlenkstück (Version mit Umluftbetrieb) führen muss.
2. Setzen Sie den Kamin so in seine Aufnahme über der Abzugshaube, dass er das Ansaugaggregat komplett abdeckt.
   26 Ziehen Sie den oberen Teil hers aus und befestigen Sie den Kamin wie abgebildet mit den Schrauben.

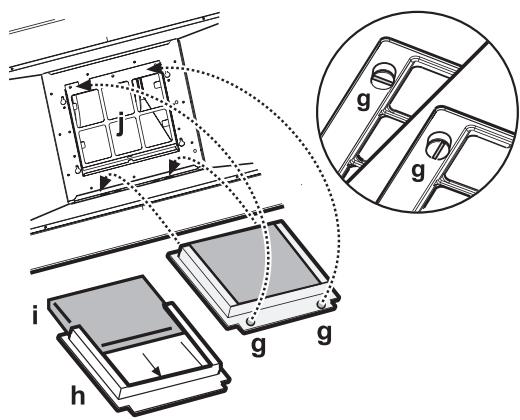

3. Bauen Sie den Aktivkohlefilter ein (nur Umluftausführung, siehe hierzu Abschnitt Wartung - Aktivkohlefilter - Einbau des Aktivkohlefilters) und bringen Sie den/die Fettfilter wieder an.

Überprüfen Sie den Betrieb der Dunstabzugshaube; siehe hierzu den Abschnitt Beschreibung und Gebrauch der Abzugshaube.

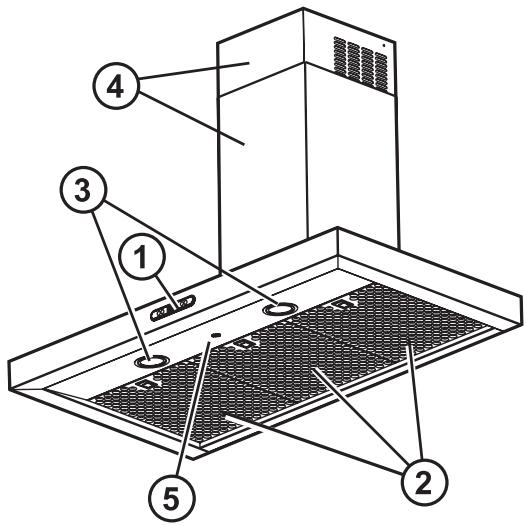

1. Bedienfeld.
2. Fettfilter.
3. LED-Lampen.
4. Teleskopkamin
5. Sensoren.

DIGITALES BEDIENFELD MIT SENSOREN

1. Motor EIN/AUS

Drücken Sie auf die Taste und die Abzugshaube schaltet auf Geblasestufe 1.
Drücken Sie während des Betriebs auf die Taste, so schaltet die Abzugshaube AUS.

2. Erhöhen der Geblästufe / Aufzeit Geblästufe

Drücken Sie auf die Taste und die Abzugshaube schaltet von AUS auf Stufe 1.
Drücken Sie während des Betriebs auf die Taste (Abzugshaube auf EIN), so steigt die Motorgeschwindigkeit von Gebläsestufe 1 auf die Intensivstufe.
Für jeder Gebläsestufe leuchtet die entsprechende Kontrollleuche (grün).
Gebläsestufe 1 Kontrollleuche "L1"
Gebläsestufe 2 Kontrollleuche "L2"
Gebläsestufe 3 Kontrollleuche "L3"
Intensivstufe Kontrollleuche "L4" (blink)

Die Intensivstufe hat eine voreingestelle Laufzeit. Die Standardlaufzeit beträgt 5 Minuten. Danach schaltet die Dunstabzugshaube auf Geblasestufe 2. Zum Deaktivieren der Funktion vor Ablauf der Laufzeit drücken Sie die Taste "2" und die Abzugshaube schaltet auf Geblasestufe 1. Drücken Sie auf die Taste 1 und die Abzugshaube schaltet ab.

3. EIN/AUS-Taste Beleuchtung

4. EIN/AUS-Taste Sensor

5. Anzeige Betriebsstatus

Laufzeit Gebläsestufe

Die Laufzeit der Geblasestufen wird durch Drücken der Taste "2" für 2" aktiviert. Am Ende der Laufzeit schaltet die Abzugshaube ab. Die Laufzeit beträgt:

Geblasestufe 1 20 Minuten (Kontrolleuche "L1" blinkt)

Gebäsestufe 2 15 Minuten (Kontrolleuche "L2" blinkt)

Gebäsestufe 3 10 Minuten (Kontrolleuche "L3" blinkt)

Intensivistufe 5 Minuten (Kontrolleuche "L4" blinkt)

Drücken Sie während des Betriebs bei programmierter Laufzeit die Taste "1", so schaltet die Abzugshaube ab. Drücken Sie die Taste "2", so schaltet die Abzugshaube in die voreingestellte Gebläsestufe darüber. Drücken Sie die Taste "4", so schaltet die Abzugshaube in den Modus Cooking.

Fettfilteranzeige

Nach 80 Stunden Betriebszeit blinken die Kontrolleuchten "L1" und "L2". Leuchtet die Anzeige, so muss der installierte Fettfilter gereinigt werden. Um die Anzeige zurückzusetzen, halten Sie die Taste "1" 3" lang gedrückt.

Kohlefilteranzeige

Nach 320 Stunden Betriebszeit blinken die Kontrollleuchten "L2" und "L3". Leuchtet die Anzeige, so muss der installierte Kohlefilter ersetzt werden. Um die Anzeige zusammen zusetzen, halten Sie die Taste "1" 3" lang gedrückt. Werden beide Filter gleichzeitig angezeigt, so blinken die Kontrollleuchten "L1", "L2" und "L3". Zum Rücksetzen führen Sie den beschriebenen Vorgang 2 Mal durch. Das erste Mal setzt die Fettfilteranzeige, das zweite Mal die Kohlefilteranzeige zusammen. Im Standardmodus ist die Kohlefilteranzeige nicht aktiviert. Wirde die Abzugshaube im Umluftbetrieb eingesetzt, so muss die Kohlefilteranzeige aktiviert werden.

Aktivierung der Kohlefilteranzeige:

Schalten Sie die Abzugshaube AUS und halten Sie die Tasten 2^ und 3^ gleichzeitig 3'' lang gedrückt. Die Kontrolleuchten "L1" und "L2" blinken 2" lang. Deaktivierung der Kohlefilteranzeige: Schalten Sie die Abzugshaube AUS und halten Sie die Tasten 2^ und 3^ gleichzeitig 3'' lang gedrückt. Die Kontrolleuche "L1" blinkt 2" lang.

Automatischer Betrieb

Das System ist standardmäßig auf den Modus Manuell eingestellt. Um den Automatikmodus zu aktivieren, drücken Sie die Taste "4".

Das System sieht 2 automatische Betriebsmoditäten vor:

• Funktion COOKING garantiert ein einwandfreiies Absaugen der Kuchendünste während des Kochens.

• Funktion AIR QUALITY CONTROL: Dieses Überwachungssystem garantiert eine hohe Luftqualität.

Die 2 Modalitäten werden durch Drücken der Taste "4" regelmäßig aktiviert.

Modus COOKING: Kontrollleuchte "L5" (bernstein) leuchtet.

Während des Kochens reagiert das System augenblicklich auf stärkere Dunst-/Gasentwicklung und arbeitet mindestens 1 Minute lang in der eingestilten Gebläsestufe, bevor sie auf die niedrigere Gebläsestufe darüber- oder ausschaltet.

Wenn der Kochvorgang beendet ist und die Umweltparameter wieder auf das ursprüngliche Niveau gesunden sind, schaltet das System ab.

Sind die Parameter nahe an den Ruhewerten, so schaltet das System nach 30 Minuten zwangslaufig aus.

Modus AIR QUALITY CONTROL: Kontrolleuche "L5" (weiß) leuchtet.

Das System reagiert augenblicklich auf stärkere Dunst-/Gasentwicklung und arbeitet mindestens 1 Minute lang in der eingestellen Gebläsestufe, bevor es auf die niedrigere Gebläsestufe darüber- oder ausschaltet.

Sobald die Kuchendunste / das Gas nachgelassen haben und die Umweltparameter wieder auf das ursprüngliche Niveau gesunden sind, schaltet das System ab. Sie können diesen Modus verlassen, indem Sie die Tasten "1", "2" und "4" drucken.

Sensorentest

Erfolgst während des automatischen Betriebs kontinuierlich. Bei einer Störung blinken alle Kontrolleuchten.itte verstandigen Sie den Kundendienst. Im Modus Manuell lasst sich die Dunstabzugshaube weiterhin benutzen.

Manuelle Kalibrierung

Schalten Sie die Abzugshaube AUS und halten Sie die Tasten "1" und "4" gleichzeitig 3" lang gedrückt. Kontrolleuchte "L5" blinkt.
Dieser Vorgang soll ausgeführter werden, wenn:

• die Dunstabzugshaube in Betrieb genommen wird,
• die Stromversorgung über einen längeren Zeitraum abgeschelt wird,
• es in der Kunden zu einem plötzlichen Temperaturunterschied kommt.

AuswahldesKochfelds

Dieser Vorgang optimiert den automatischen Betrieb der Dunstabzugshaube. Gehen Sie folgendermaßen vor:

Stellen Sie die Abzugshaube auf AUS.

Halten Sie die Tasten "1" und "3" gleichzeitig 3" lang gedrückt, bis der Betrieb des Kochfelds angezeigt wird.

Kontrollleuche "L1" leuchtet: Gaskochfeld Kontrollleuche

"L2" leuchtet: Induktionskochfeld Kontrollleuche

"L3" leuchtet: Elektrisches Kochfeld

Die regelmäßige Auswahl des Kochfelds erfolgt durch Drücken der Taste "1".

Die erfolgte Einstellung des gewährten Kochfelds wird durch dreimaliges Blinken der entsprechenden Kontrollleuchte angezeigt.

Warten Sie nach der Wahl des Kochfelds 10^ , bis die Funktion aktiviert ist.

Das voreingestelle Kochfeld ist das Gaskochfeld.

WARTUNG UND PFLEGE

FETTFILTER:

Der Metall-Fettfilter hat unbegrenzte Lebensdauer und ist ein Mal im Monat von Hand oder im Geschirrspüller bei Niedrigtemperaturen und im Schnellspülgang zu reinigen. Obwohl der Spülgang dem Fettfilter einen matten Aspekt verleihen konnte, wird die Filtrierleistung dadurch keineswegs beeinträchtigt.

• Ziehen Sie den Griff hersa, um den Filter zu entnahmen.

Lassen Sie den gereinigten Filter trocknen und gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

AUSWECHSELN DER LAMPEN

Die Abzugshaube verfügbar über ein Beleuchtungssystem mit LED-Technologie.

Die LED-Lampen garantieren eine optimale Beleuchtung, eine bis zu 10 Mal langere

Lebensdauer als herkommliche Lampen und eine Stromersparnis von 90% .

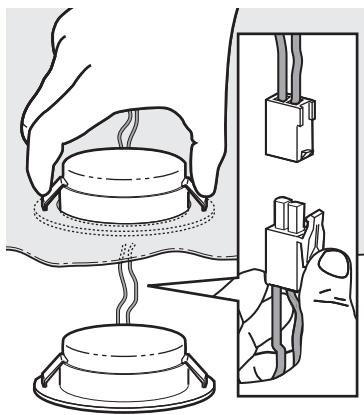

So wechseln Sie die Lampe:

1. Entfernen Sie die Fettfilter.
2. Sie haben nun Zugriff auf die Lampen im Inneren der Abzugshaube.
3. Drücken Sie auf die Rückhaltefedern, um die Lampe auszurasten.
4. Entnehmen Sie die Lampe aus der Abzugshaube.
5. Ziehen Sie den Leiter aus der Verbindungsklemme Heraus.

Für den Einbau der neuen Lampe führen Sie die Ausbauschritte in umgehrter Reihenfolge durch.

Zur Bechtung: Wenden Sie sich für den Erwerb der LED-Lampeitte an den technischen Kundendienst.

Aktivkohlefilter (nur bei für Umluftbetrieb installierten Modellen):

Reinigen Sie den Kohlefilter ein Mal im Monat im Geschirrspüller auf der höchsten Temperaturstufe und verwenden Sie ein handelsübliches Spülmittel. Sie sollen den Filter am besten separat waschen.

Trocknen Sie den gereinigten Kohlefilter zur Reaktivierung 10 Minuten lang im Ofen bei 100^ .

Ersetzen Sie den Kohlefilter alle 3 Jahre.

Einbau des Kohlefilters:

1. Bauen Sie den Fettfilter aus.
2. Drehen Sie die Verschlüsse um 90^ , um die Filterhalterung abzunehmen.
3. Setzen Sie den Aktivkohlefilter "i" in die Filterhalterung "h" ein.

Gehen Sie zum Wiedereinbau der Filterhalterung und des Fettfilters in umgekehrter Reihenfolge vor.

ELEKTRISCHE AANSLUITIN

Automatische werking

To eine do apappopnnc to anoppopntnpa dev eiv aepkec:

ElyTe Tny tayuteta avappopnonc kalputhetaTny, evanataiteal.
EaeyTe 0ti ta qiltpa eivai kaqap
EaeyTe eav oiaepaywoi eivai ppaoyoei.

To
