MANUAL DE UTILIZADOR TM 40 AKG

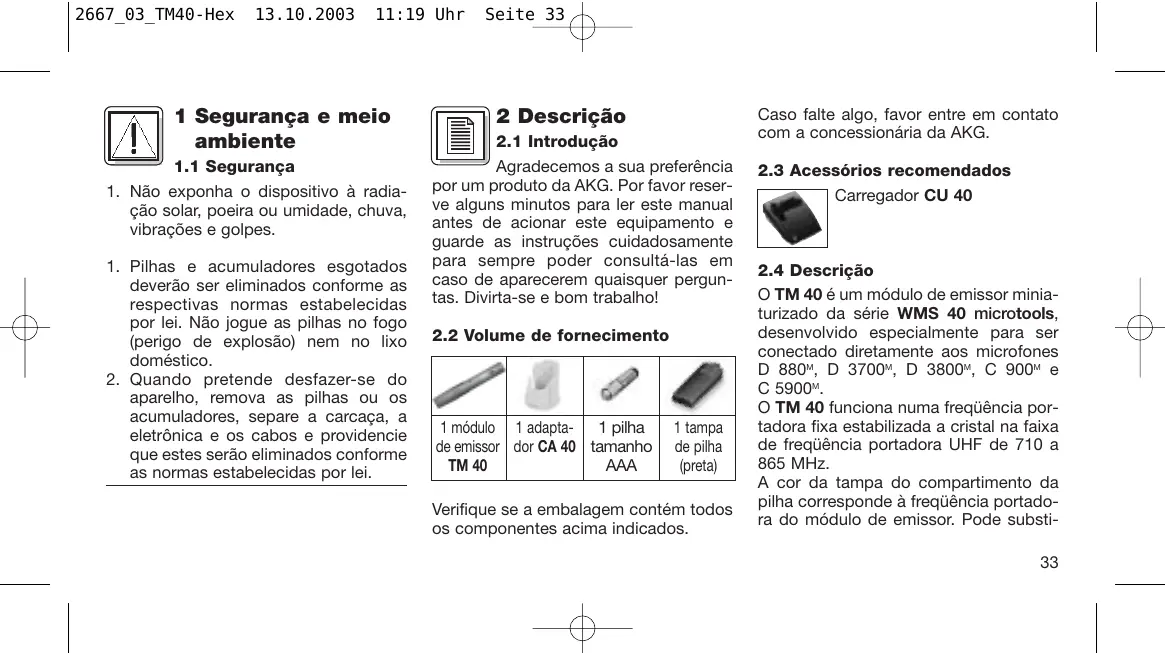

11:19 Uhr 1 Segurança e meio ambiente

1. Não exponha o dispositivo à radiação solar, poeira ou umidade, chuva,

1. Pilhas e acumuladores esgotados

deverão ser eliminados conforme as respectivas normas estabelecidas por lei. Não jogue as pilhas no fogo (perigo de explosão) nem no lixo doméstico.

2. Quando pretende desfazer-se do

aparelho, remova as pilhas ou os acumuladores, separe a carcaça, a eletrônica e os cabos e providencie que estes serão eliminados conforme as normas estabelecidas por lei. Seite 33 2 Descrição

Agradecemos a sua preferência por um produto da AKG. Por favor reserve alguns minutos para ler este manual antes de acionar este equipamento e guarde as instruções cuidadosamente para sempre poder consultá-las em caso de aparecerem quaisquer perguntas. Divirta-se e bom trabalho!

2.2 Volume de fornecimento

1 módulo 1 adapta- 1 pilha de emissor dor CA 40 tamanho TM 40 AAA 1 tampa de pilha (preta) Verifique se a embalagem contém todos os componentes acima indicados. Caso falte algo, favor entre em contato com a concessionária da AKG.

2.3 Acessórios recomendados

O TM 40 é um módulo de emissor miniaturizado da série WMS 40 microtools, desenvolvido especialmente para ser conectado diretamente aos microfones D 880M, D 3700M, D 3800M, C 900M e C 5900M. O TM 40 funciona numa freqüência portadora fixa estabilizada a cristal na faixa de freqüência portadora UHF de 710 a 865 MHz. A cor da tampa do compartimento da pilha corresponde à freqüência portadora do módulo de emissor. Pode substi33 2667_03_TM40-Hex

11:19 Uhr tuir a tampa pela tampa de reposição em cor preta fornecida na embalagem.

1 ON/MUTE/OFF: esta barra deslizante possui três posições: ON: a alimentação de corrente do módulo de emissor está ligada. M: o sinal de áudio proveniente do microfone está mudo, a alimentação de corrente e a freqüência portadora RF, porém, permanecem ligadas. Desta forma o módulo de emissor não é perturbado por outros emissores embora o microfone esteja desligado. OFF: a alimentação de corrente do módulo de emissor está desligada. 2 Compartimento de pilha para 1 pilha de 1,5 V tamanho AAA (fornecida na embalagem). A cor da tampa do compartimento indica a freqüência portadora do módulo de emissor: See Manual Supplement 2667_03_TM40-Hex

11:19 Uhr 3 LED de controle: este LED indica o estado de carga das pilhas. O LED acende-se brevemente quando liga o aparelho e apaga-se depois: a pilha está em ordem. O LED permanece aceso: a pilha estará esgotada dentro de 60 minutos. 4 Ajuste do nível de entrada: ajusta a sensibilidade da entrada de áudio. 5 Contatos de carga para carregar um acumulador no compartimento da pilha através do carregador opcional CU 40. 6 Contatos: os contatos na extremidade superior do módulo de emissor estabelecem automáticamente todas as conexões elétricas ao microfone. Seite 35 3 Acionamento

3.1 Colocar/trocar a pilha e

testá-la Veja fig. 2:

1. Empurre o gancho de engate na

tampa do compartimento da pilha (1) para baixo.

2. Retire a tampa do compartimento da

pilha (1) do módulo de emissor para baixo. Importante: o cubinho de borracha esponjosa no interior da tampa do compartimento da pilha (1) fixa a pilha na sua posição. Não retire o cubinho de borracha esponjosa porque senão a pilha não está fixada corretamente no compartimento.

3. Se houver uma pilha gasta ou defeituosa no compartimento da pilha,

4. Coloque a pilha nova ou a pilha (2) for-

OFF (3) em ON. O LED de controle (4) acende-se brevemente. Quando a pilha está em ordem, o LED de controle apaga-se. Se o LED de controle (4) permanece aceso a pilha estará esgotada dentro de ca. 60 minutos Troque-a depressa por uma pilha nova. Se o LED de controle (4) não se acender, a pilha está esgotada. Coloque uma pilha nova.

6. Empurre a tampa do compartimento

da pilha (1) no módulo de emissor contra o sentido da seta, até a tampa do compartimento (1) engatar.

3.2 Uso com acumulador (Veja fig. 3)

Em vez de usar uma pilha normal, pode operar o módulo de emissor também com um acumulador de 1,5 V.

Seite 36 Recomendamos acumuladores NiMH do tipo SANYO HR-4U (650 mAh) ou Panasonic Rechargeable PRO+ (550 mAh). Para carregar o acumulador só precisa colocar o módulo de emissor (1) com o adaptador CA 40 (2) no carregador opcional CU 40 (3) como demonstrado na fig. 3. Mais informações encontrará no manual do usuário do carregador CU 40.

emissor Veja o manual de instruções de seu microfone. 2667_03_TM40-Hex

4.3 Ajustar o nível (veja fig. 1)

1. Certifique-se que o receptor está

marcado com a mesma cor do que o módulo de emissor.

2. Gire o ajuste do nível (4) no módulo

de emissor com uma chave de fenda pequena até o meio entre os pontos finais direito e esquerdo.

3. Ligue o módulo de emissor posicionando o comutador ON/MUTE/OFF

4. Ligue o receptor e a instalação de

5. Cante ou fale no microfone.

6. Se a sua voz aparecer distorcida nos

alto-falantes vire o ajuste do nível de entrada (4) no sentido anti-horário até a distorção desaparecer. Se sua voz soar demasiadamente baixo, gire o ajuste do nível de entrada (4) no sentido horário. Se os altofalantes começarem a emitir assobios devido a realimentação acústi- Seite 37 ca, gire o ajuste do nível de entrada (4) para trás até os assobios desaparecerem. 5 Limpeza Limpe a carcaça do módulo de emissor com um pano molhado em água.

4.4 Uso do microfone

Dicas para o uso de microfones, sobretudo em relação à distância do microfone, efeito de proximidade e realimentação acústica encontrará no manual do seu microfone AKG.

4.5 Resolver problemas

Os avisos para resolver problemas encontrará no manual do usuário do seu receptor.

11:19 Uhr Seite 38 6 Dados técnicos Freqüência portadora Modulação Largura de banda áudio Estabilidade de freqüência (-10°C a +50°C) Desvio nominal Distorção não-linear em 1 kHz Compressor/Expansor Relação sinal/ruído Potência de saída RF Consumo de corrente Alimentação de corrente Funcionamento Nível de entrada para desvio nominal Dimensões (LxPxA) Peso neto
